Produkttyp HiFi-Vierkanal-Kompaktanlage
Marke Dual
Modell KA 460
Plattenspieler HiFi-Automatikspieler Dual 601
Tonabnehmersystem Magnet-Tonabnehmersystem Dual M 20 E
Empfangsbereiche FM (87-108 MHz), SW I (6,7-15,4 MHz), SW II (5,6-6,6 MHz), MW (500-1650 kHz), LW (150-350 kHz)
Ausgangsleistung (Musik) 4 x 30 Watt an 4 Ohm
Ausgangsleistung (Sinus) 4 x 18 Watt an 4 Ohm
Frequenzbereich 10 - 35.000 Hz
Klirrfaktor ≤ 0,3 % bei 15 W und 1 kHz
Betriebsarten Stereo, 2 x Stereo, 4 Channel, SQ-Decoder, Multi-Decoder
Klangregler Bässe (±15 dB bei 40 Hz), Höhen (±15 dB bei 12,5 kHz)
Filter Rumpelfilter (50 Hz, 12 dB/Oktave), Rauschfilter (6,5 kHz, 12 dB/Oktave)
Eingänge Phono-Magnet (2,5 mV/47 kOhm), 4 Channel, Tape, Monitor (je 300 mV/470 kOhm)
Ausgänge 6 Lautsprecherbuchsen DIN 41 529 (4-16 Ohm), 2 Kopfhörerbuchsen 1/4", Tape-Ausgang
Abmessungen (B×H×T) 650 × 180 × 440 mm
Gewicht ca. 19,5 kg
Netzspannungen 110, 117, 220, 240 V (umschaltbar)
Leistungsaufnahme ca. 250 VA
Sicherungen Netz: 1 A träge (220/240 V), 2 A träge (110/117 V); Endstufen: 4 A flink
Besonderheiten Elektronische Sicherung, Thermoschalter, physiologische Lautstärkeregelung, Festsenderspeicher

Häufig gestellte Fragen - KA 460 DUAL

Wie schließe ich die Lautsprecher an?
Verwenden Sie die 6 Lautsprecherbuchsen DIN 41 529 auf der Rückseite. Die Impedanz der Lautsprecher sollte zwischen 4 und 16 Ohm liegen. Schließen Sie die Front- und Rear-Lautsprecher entsprechend den Kanalbeschriftungen an.
Welche Betriebsarten stehen zur Verfügung?
Sie können zwischen Stereo, 2 x Stereo, 4 Channel, SQ-Decoder und Multi-Decoder wählen. Die Auswahl erfolgt über den Betriebsartenschalter auf der Frontblende.
Wie stelle ich den Plattenspieler ein?
Der integrierte Plattenspieler Dual 601 arbeitet automatisch. Legen Sie eine Schallplatte auf, wählen Sie die Geschwindigkeit (33 oder 45 U/min) und starten Sie die Wiedergabe. Der Tonarm wird automatisch positioniert.
Was tun, wenn kein Ton aus den Lautsprechern kommt?
Überprüfen Sie die Lautstärke- und Pegelregler (Front/Rear). Stellen Sie sicher, dass die richtige Betriebsart gewählt ist und die Lautsprecher korrekt angeschlossen sind. Prüfen Sie auch die Sicherungen (Netz und Endstufen).
Wie kann ich die Klangregelung anpassen?
Die Klangregler für Bässe und Höhen sind als Schieberegler ausgeführt. Für die Front- und Rear-Kanäle stehen separate Regler zur Verfügung. Zusätzlich können Sie die Loudness-Taste für physiologische Lautstärkeanpassung aktivieren.
Wie reinige ich das Gerät?
Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Verschmutzungen leicht feuchten Sie das Tuch an. Vermeiden Sie scheuernde oder lösungsmittelhaltige Reinigungsmittel. Reinigen Sie die Lüftungsschlitze regelmäßig mit einem Staubsauger.
Welche Sicherheitsvorkehrungen sind zu beachten?
Das Gerät darf nur an die auf der Rückseite angegebene Netzspannung angeschlossen werden. Bei Überhitzung schaltet der Thermoschalter das Gerät ab. Die Endstufen sind durch eine elektronische Sicherung geschützt. Verwenden Sie nur die angegebenen Sicherungen.

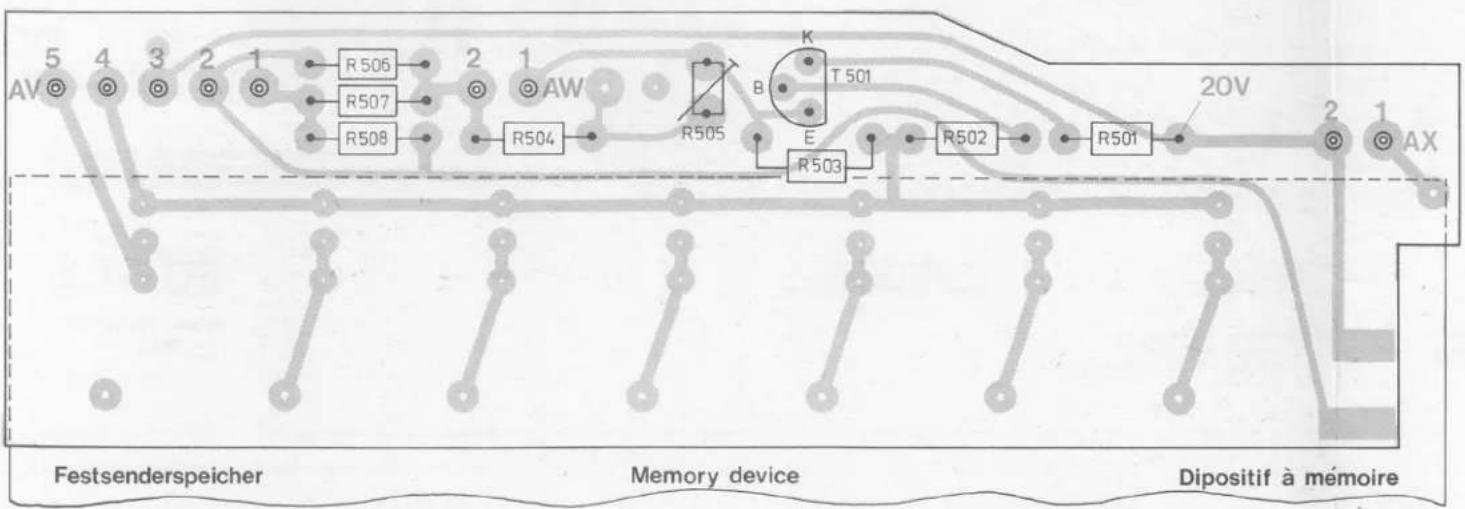

Wie kann ich den Senderspeicher programmieren?
Stimmen Sie den gewünschten Sender ab und drücken Sie eine der Festsendertasten auf der Frontblende. Der Sender wird im Speicher abgelegt. Sie können für FM, MW und LW jeweils mehrere Sender speichern.

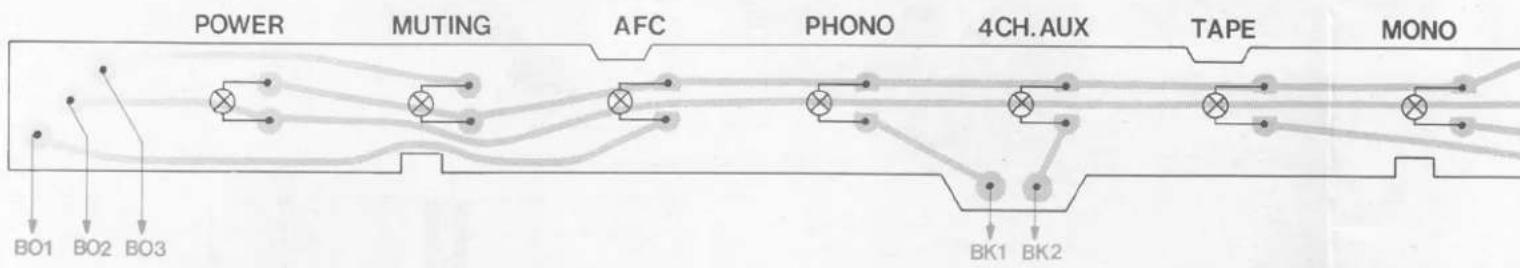

Was bedeutet die Anzeige der Leuchtdioden?
Die Leuchtdioden auf der Frontblende zeigen den gewählten Eingang (z.B. PHONO, TAPE, 4 CH AUX) und die Betriebsart (STEREO, SQ, etc.) an. Bei FM-Empfang leuchtet die Stereo-Anzeige bei ausreichender Feldstärke.
Kann ich Kopfhörer anschließen?
Ja, auf der Frontblende befinden sich zwei Kopfhöreranschlussbuchsen (1/4 Zoll). Sie können einen Vierkanal-Kopfhörer oder einen Stereo-Kopfhörer verwenden. Bei Anschluss eines Kopfhörers werden die Lautsprecher stummgeschaltet.

Benutzerfragen zu KA 460 DUAL

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch KA 460 - DUAL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KA 460 von der Marke DUAL.

BEDIENUNGSANLEITUNG KA 460 DUAL

Ausgabe September 1975

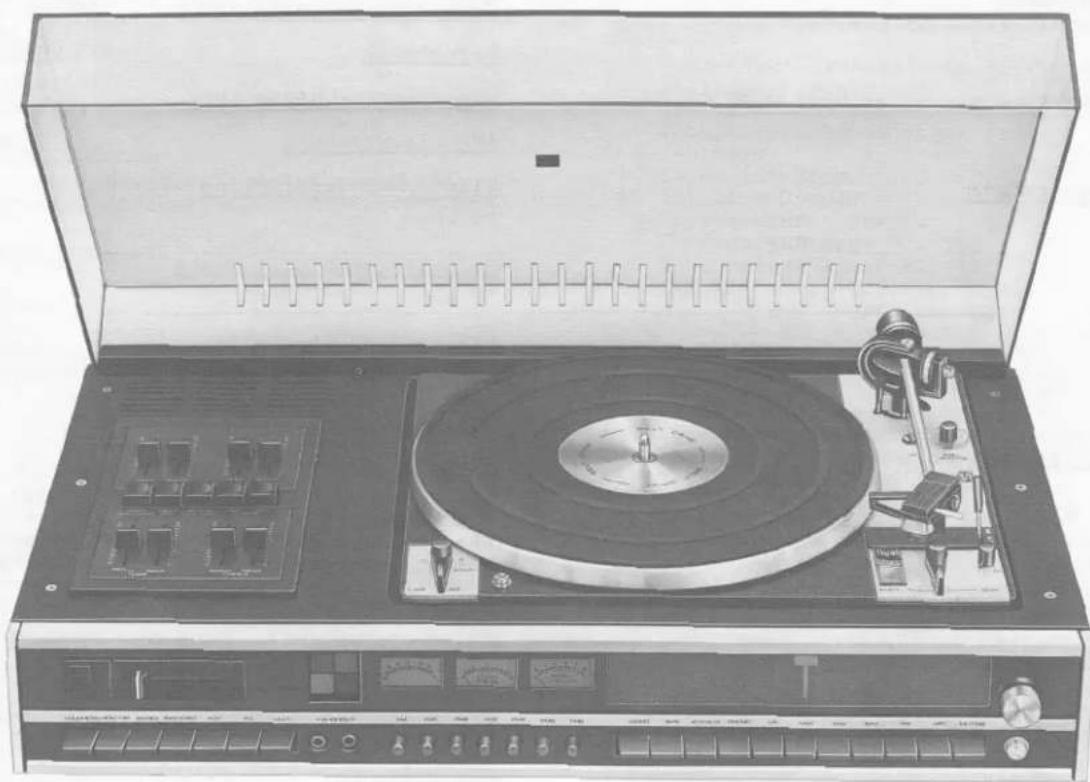

Dual KA 460

Service – Anleitung

DUAL KA 460 - Service – Anleitung - 1

Seite
Technische Daten2 - 3
Funktionsbeschreibung4 - 5
Prüf- und Justierdaten5 - 7
Abgleichanleitung7 - 8
Abgleichpositionen und Lageplan der Module und Steckverbindungen8 - 9

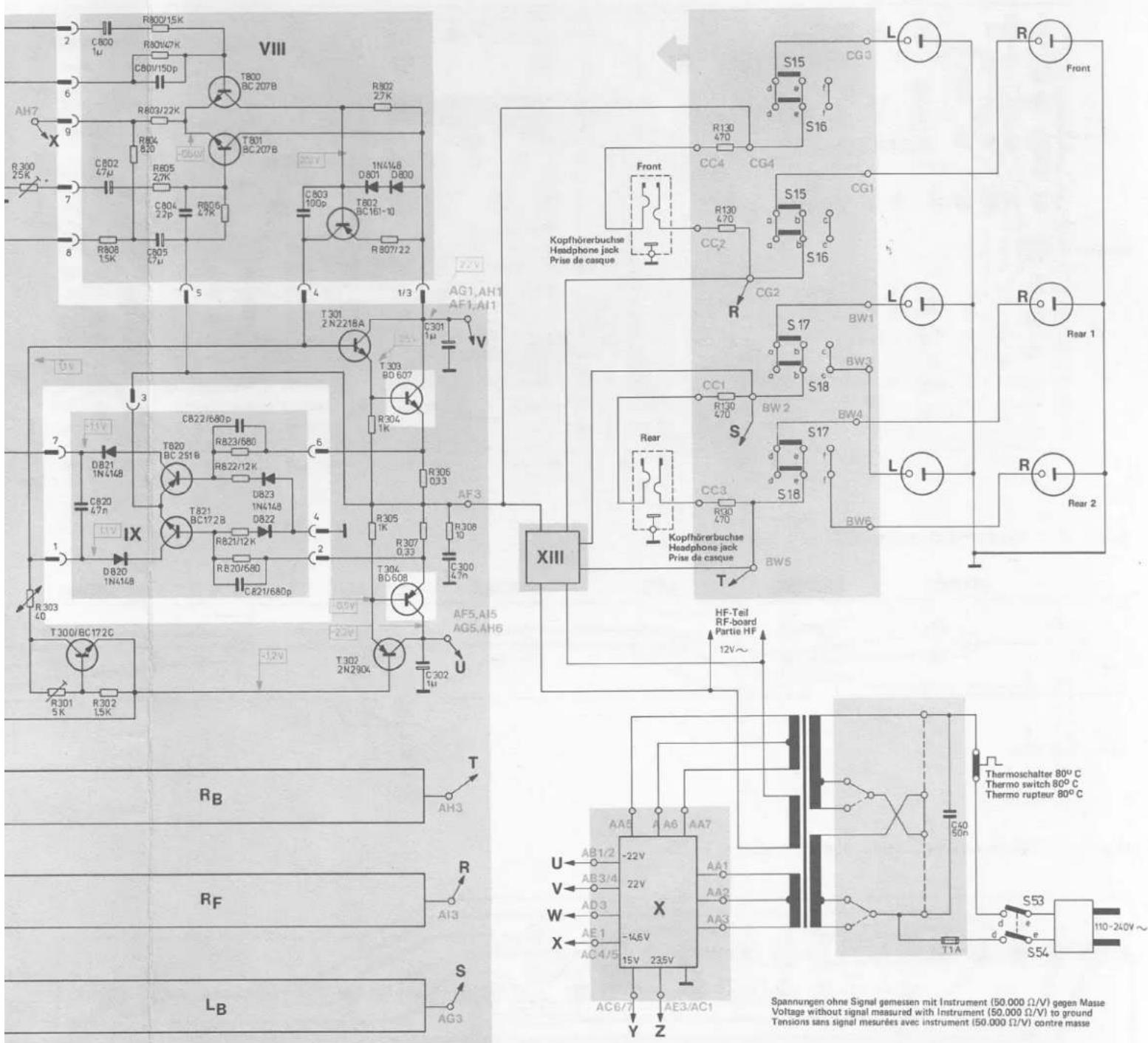

Schaltbild10 - 16

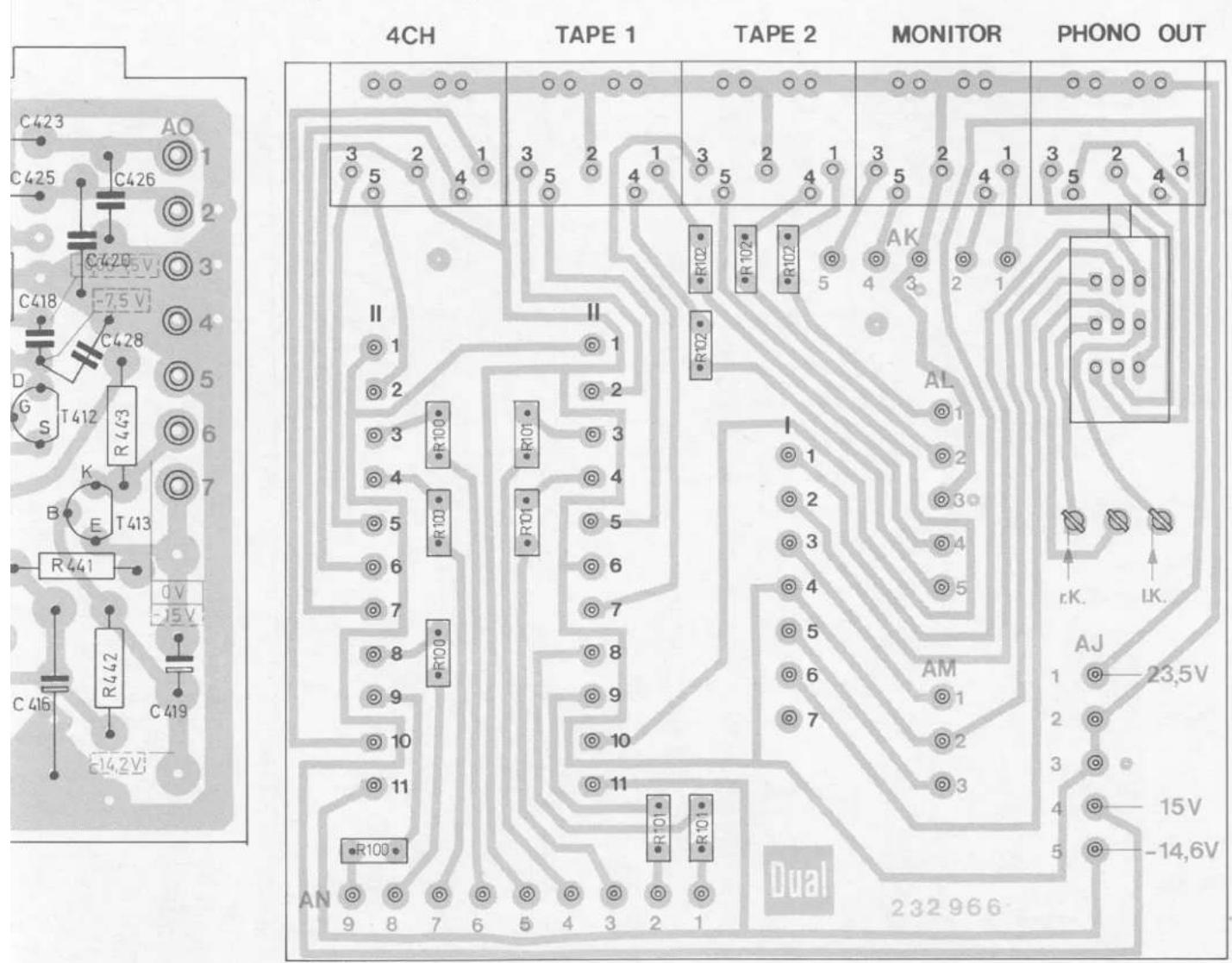

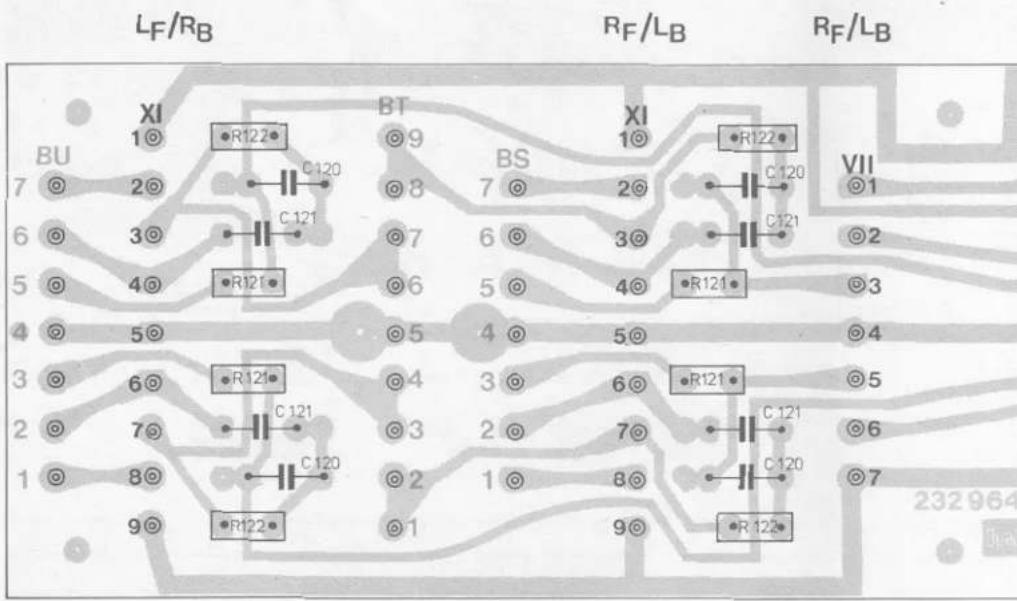

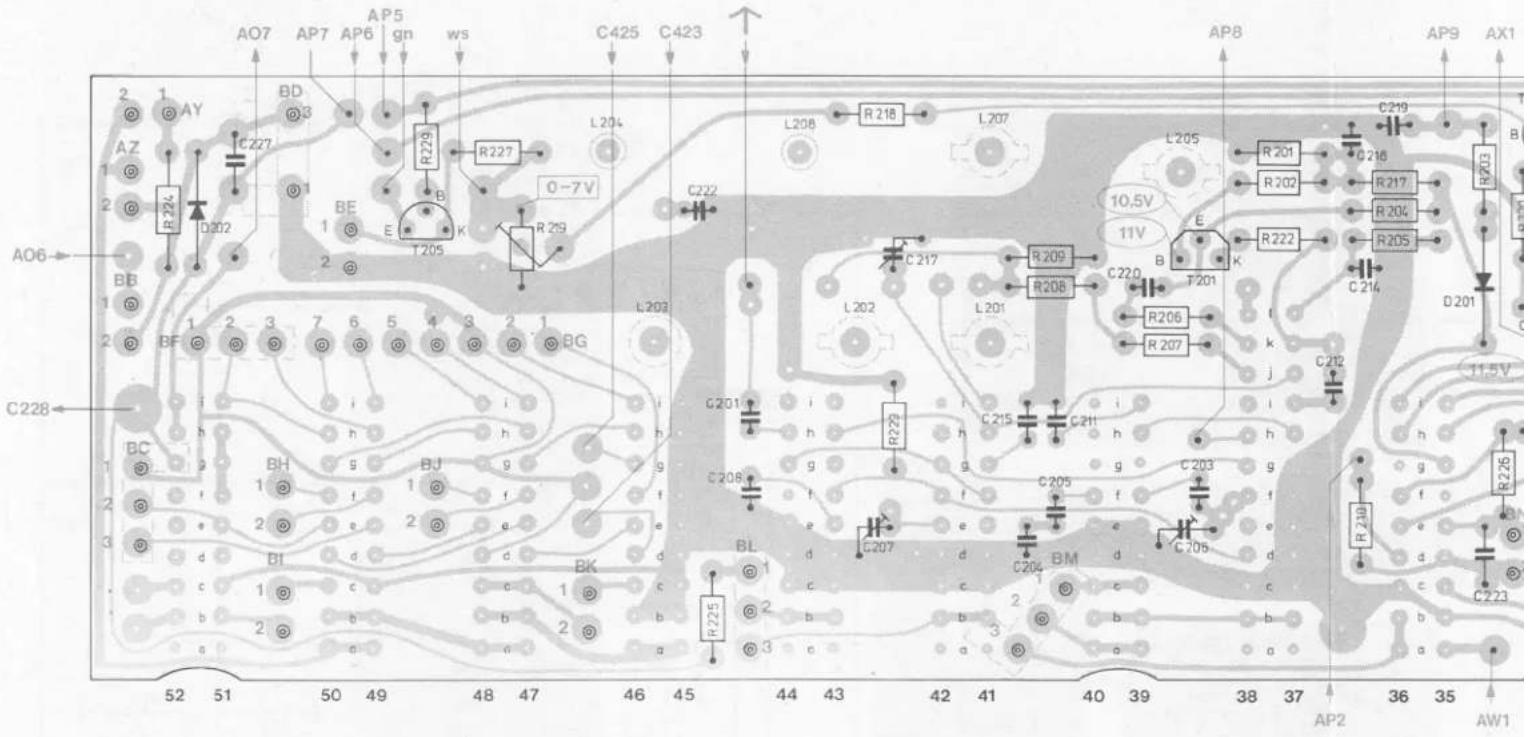

Ätzschaltplatten und Module17 - 32

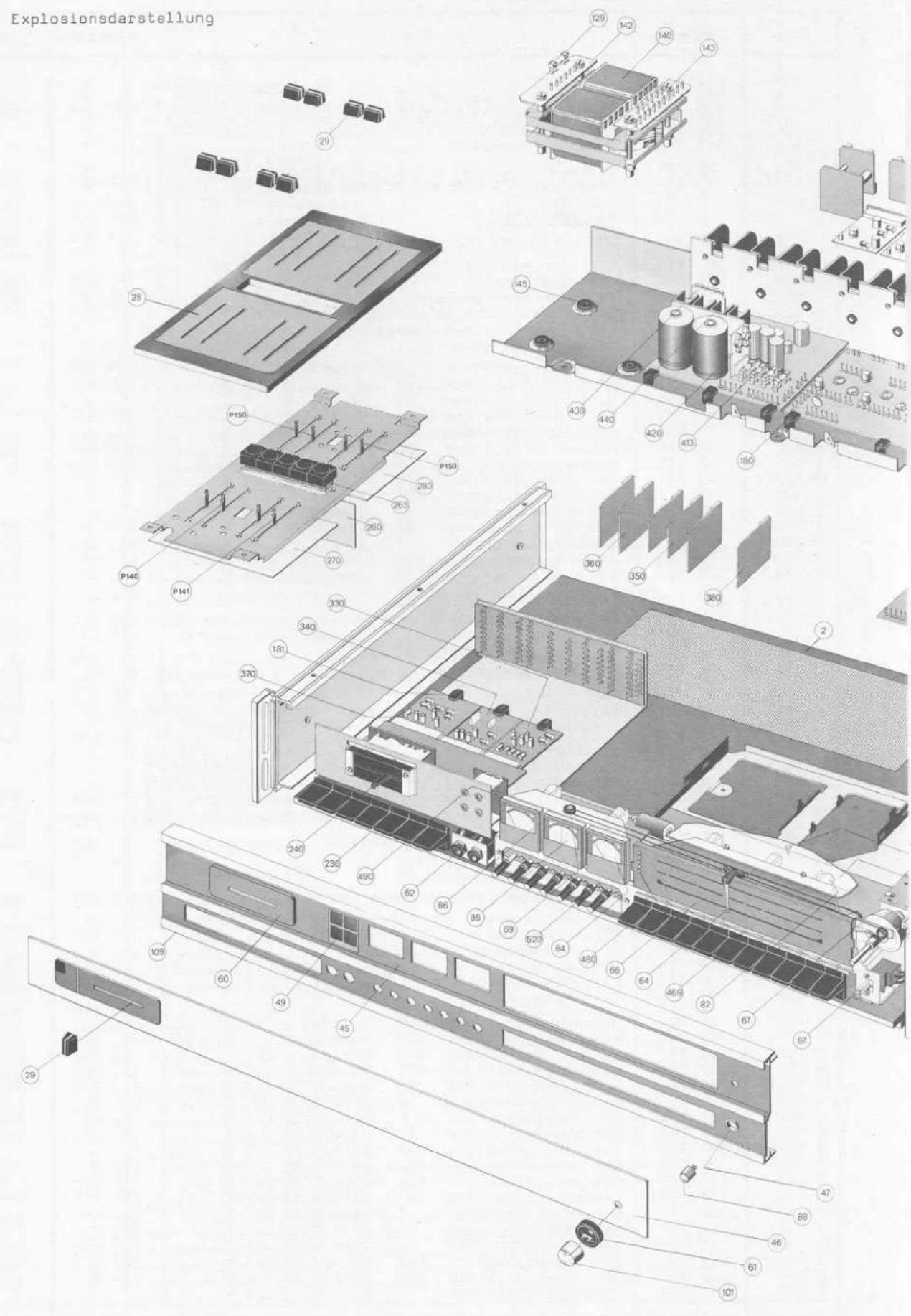

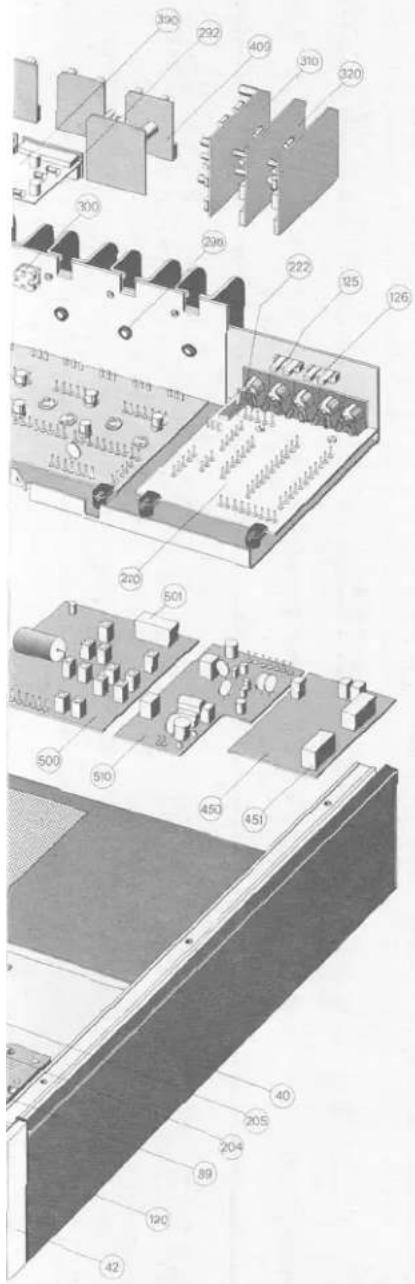

Explosionsdarstellung35 - 36
Ersatzteile33 - 44

Dual Gebrüder Steidinger · 7742 St. Georgen/Schwarzwald

Technische Daten

Die HiFi-Vierkanal-Kompaktanlage Dual KA 460 übertrifft in allen Meßwerten die nach DIN 45 500 an Geräte der Heimstudio-Technik (HiFi) gestellten Anforderungen.

Plattenspieler

HiFi-Automatikspieler Dual 601

Tonabnehmersystem

Magnet-Tonabnehmersystem Dual M 20 E

HF-Teil

Empfangsbereiche

FM87-108MHz
SWI6,7-15,4MHz
SWII5,6-6,6MHz
MW500-1650kHz
LW150-350kHz

Kreise

FM16davon13ZF
AM7davon5ZFund 1 ZF-Sperrkreis

Zwischenfrequenz

FM10,7 MHz
AM460kHz

Antenne

FM 240 Ohm symmetrisch AM hochohmig induktiv

Max. Antennenspannung

bai1 MHz, bezogen auf k ≤ 10 %
m =30 %1V
m =70 %0,5V

Empfindlichkeit

FM (240 Ohm und 26 dB Rauschabstand)

bei 22,5 kHz Hub Mono ≤ 1 μV Stereo ≤ 7 μV

bei 40 kHz Hub Mono ≤ 1 μV Stereo ≤ 6 μV

AM (gemessen über Kunstantenne DIN 45 300 200 pF/400 Ohm für 6 dB Rauschabstand)

Schwellspannung20 μV
ZF-Dämpfung ≥ 90 dB

Übersprechdämpfung (bei 1 kHz)

zwischen den Kanälen ≥ 40 dB

ZF-Bandbreite (± 3 dB)

FM200 kHz
AM5 kHz
Begrenzung ≤slant 2 V
Geräuschspannungsabstand≥ 65 dB
Deemphasis50 μs
Mono/Stereo-Umschaltung10 μV
AM-Unterdrückung ≥ 50 dB

Pilotton-Unterdrückung

19 kHz ≥ 45 dB

Hilfsträgerunterdrückung

Stereo/Mono-Umschalter

auf Frontkanäle wirkend

NF-Teil

Ausgangsleistung

(gemessen an 4 Ohm, 1 % Klirrfaktor)
Musikleistung4 x 30 Watt
Sinus-Dauertonleistung4 x 18 Watt
bei Stereo-Betrieb2 x 24 Watt

Leistungsbandbreite

(nach DIN 45 500)10 - 35 000 Hz

Klirrfaktor

(gemessen bei 15 W und 1000 Hz)≤ 0,3 %

Eingänge

Phono-Magnet(entzerrt nach CCIR)2,5 mV an 47 kOhm
4 Channel300mV an 470kOhm
Tape300mV an 470kOhm
Monitor300mV an 470kOhm

Übertragungsbereich

(gemessen bei mechanischer Mittenstellung der Klangregler)10 - 35 000 Hz

Klangregler

Bässe bei 40 Hz± 15 dB
Höhen bei 12,5 kHz± 15 dB

Balanceregelung

(mit 4 Einzelschiebewiderständen)
Regelbereich+4,5 dB bis -40 dB

Fremdspannungsabstand

a) bezogen auf Nennleistung
Phono ≥slant 55 dB
typischer Wert60 dB
4 Channel ≥slant 70 dB
Tape ≥slant 70 dB
Monitor ≥slant 70 dB
typischer Wert75 dB
b) bezogen auf Na = 4 x 50 mU
Phono ≥ 50 dB
typischer Wert55 dB
4 Channel ≥ 50 dB
Tape ≥ 50 dB
Monitor ≥ 50 dB
typischer Wert60 dB
Dämpfungsfaktor ≥ 25
Übersprechdämpfung (bei 1 kHz)
zwischen den Kanälen ≥ 40 dB
zwischen den Eingängen ≥ 60 dB
Leistungsaufnahmeca. 250 VA

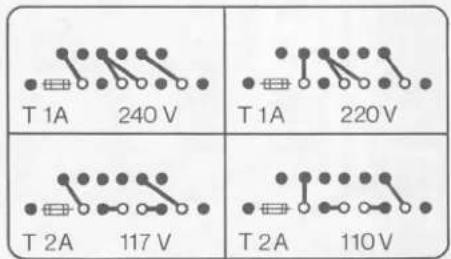

Netzspannungen110, 117, 220, 240 Volt
Sicherungen (Netz)
220, 240 Volt:1 A träge
110, 117 Volt:2 A träge
Lautstärkeregelung
Vierfach-Schiebewiderstand mit einschaltbarer physiologischer Regelcharakteristik

Betriebsarten

Stereo
2 × Stereo
4 Channel
SQ-Decoder
Multi-Decoder

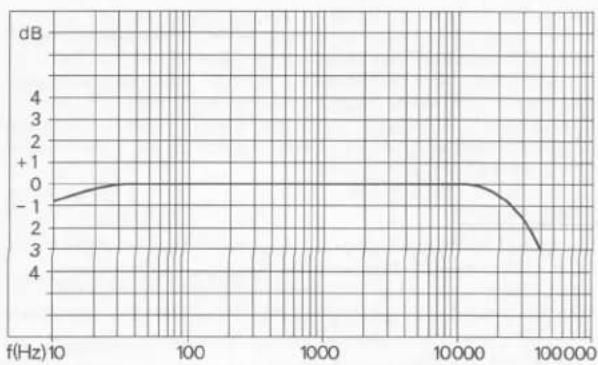

Fig. 1 Leistungsbandbreite
DUAL KA 460 - Betriebsarten - 1

line | f(Hz) | dB | |-------|----| | 10 | -1 | | 100 | 0 | | 10000 | 0 | | 100000| 3 |

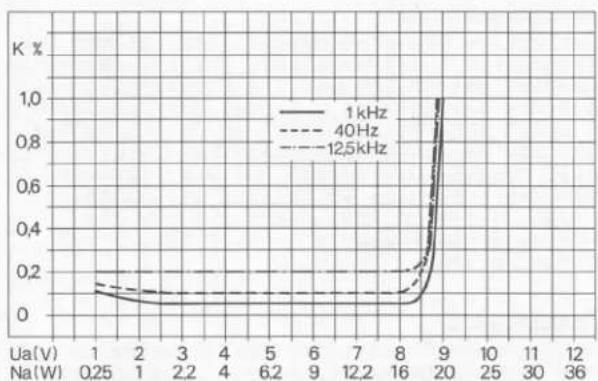

Fig. 2 Klirrgrad bei 40 Hz, 1 000 Hz, 12 500 Hz in Abhängigkeit von der Ausgangsleistung

DUAL KA 460 - Betriebsarten - 2

line | Ua(V) Na(W) | 1 kHz | 40Hz | 12.5kHz | | ----------- | ----- | ---- | ------- | | 1 | 0.15 | 0.15 | 0.15 | | 2 | 0.12 | 0.12 | 0.12 | | 3 | 0.10 | 0.10 | 0.10 | | 4 | 0.08 | 0.08 | 0.08 | | 5 | 0.06 | 0.06 | 0.06 | | 6 | 0.05 | 0.05 | 0.05 | | 7 | 0.04 | 0.04 | 0.04 | | 8 | 0.03 | 0.03 | 0.03 | | 9 | 0.02 | 0.02 | 0.02 | | 16 | 0.01 | 0.01 | 0.01 | | 20 | 1.0 | 1.0 | 1.0 |

Ausgänge

6 Lautsprecherbuchsen DIN 41 529, 4 - 16 Ohm

2 Kopfhöreranschlußbuchsen 1/4 inch. koaxial für Vierkanal-Kopfhörer oder Stereo-Kopfhörer auf der Frontblende.

Für Tonbandgerät Anschluß in den Eingangsbuchsen.

1 Anschlußbuchse für CD 4-Decoder

1 Anschlußbuchse für Fernsteuer-Einheit Dual RC 40

Filter

Rumpelfilter:Grenzfrequenz -3 dB50 Hz
Steilheit 12 dB/0ktave
Rauschfilter:Grenzfrequenz -3 dB6500 Hz
Steilheit 12 dB/0ktave

Bestückung

2 Feldeffekt-Transistoren (FET's)
101 Silizium-Transistoren
8 Silizium-Leistungstransistoren
5 Integrierte Schaltungen (IC's)
6 Z-Dioden
2 Germanium-Dioden
65 Silizium-Dioden
4 Thyristoren
1 Thermoschalter
4 G-Schmelzeinsätze 4 A flink zur Absicherung der Endstufen

Maße650 × 180 × 440 mm (B × H × T)
Gewichtca. 19,5 kg

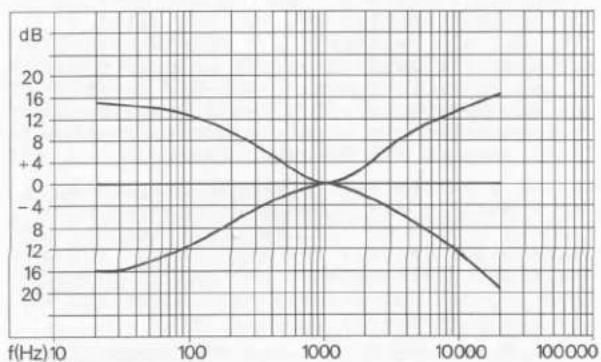

Fig. 3 Wirkungsbereiche der Klangregler 0 dB = Baß- und Höhenregler in Mittenstellung

DUAL KA 460 - Bestückung - 1

line | f(Hz) | dB (Curve 1) | dB (Curve 2) | |-------|--------------|--------------| | 10 | 16 | 0 | | 100 | 12 | -4 | | 1000 | 0 | 0 | | 10000 | 12 | 8 | | 100000| 20 | 16 |

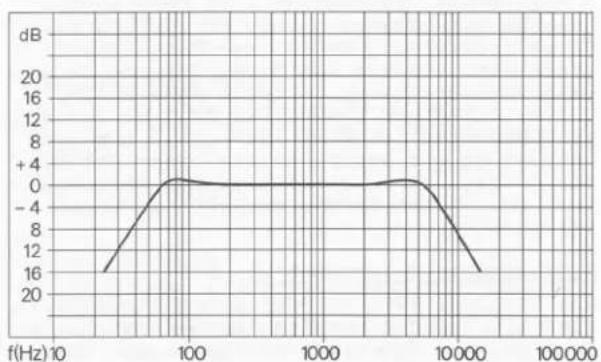

Fig. 4 Wirkungsweise der Hi-Low-Filter
DUAL KA 460 - Bestückung - 2

line | f(Hz) | dB | |-------|-----| | 10 | 16 | | 100 | 0 | | 1000 | 0 | | 10000 | 0 | | 100000| 16 |

Funktionsbeschreibung

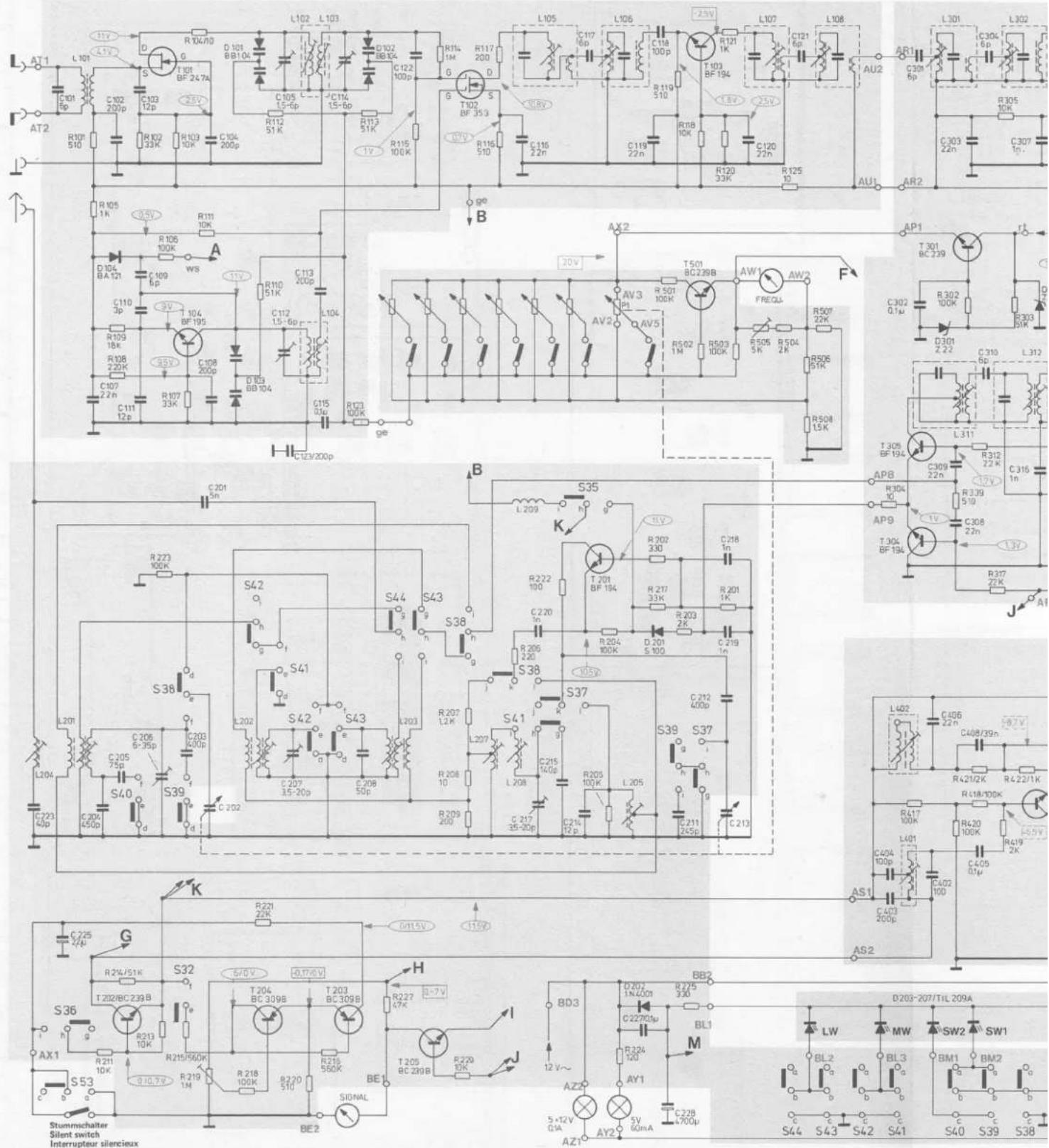

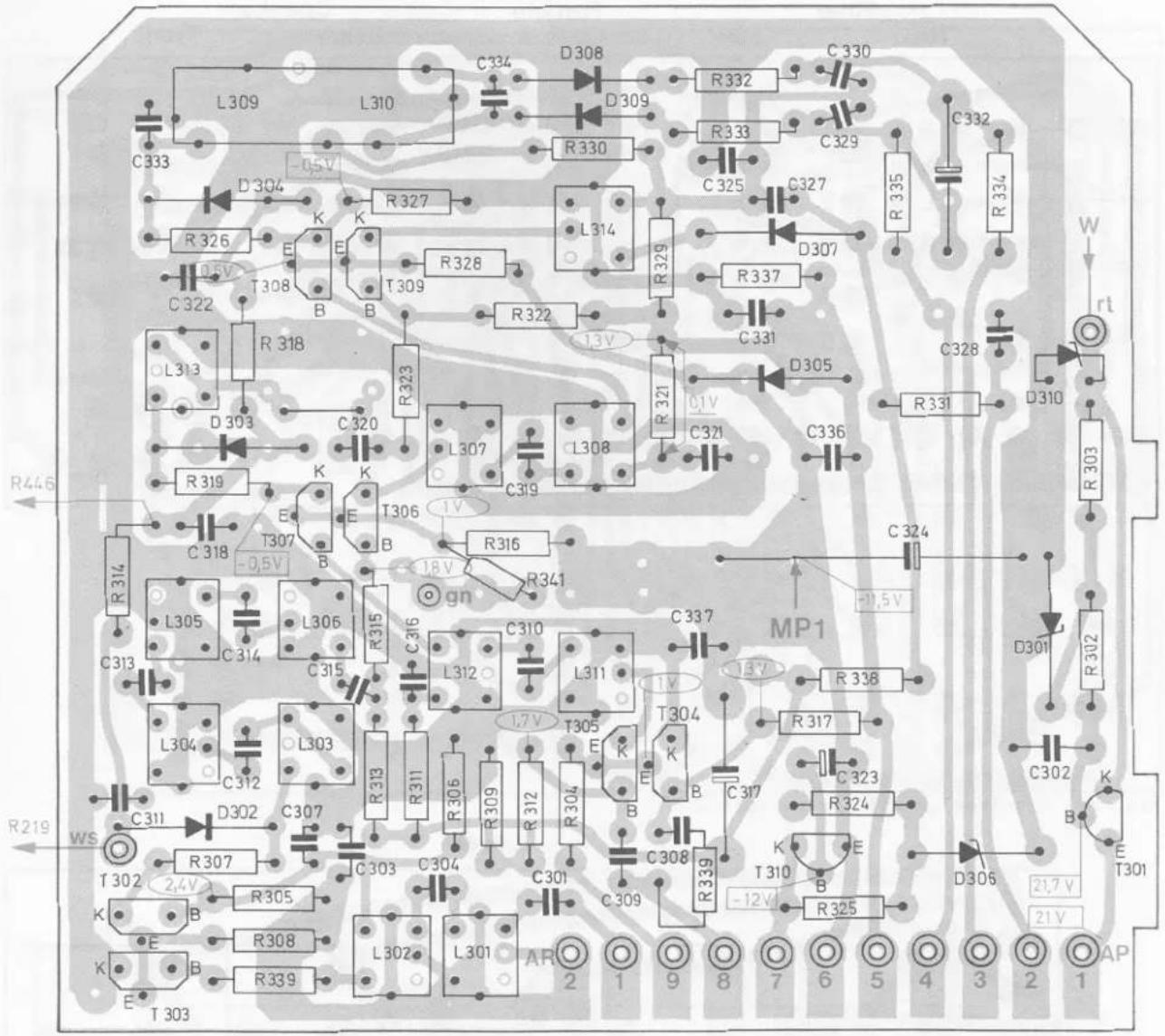

HF-Teil

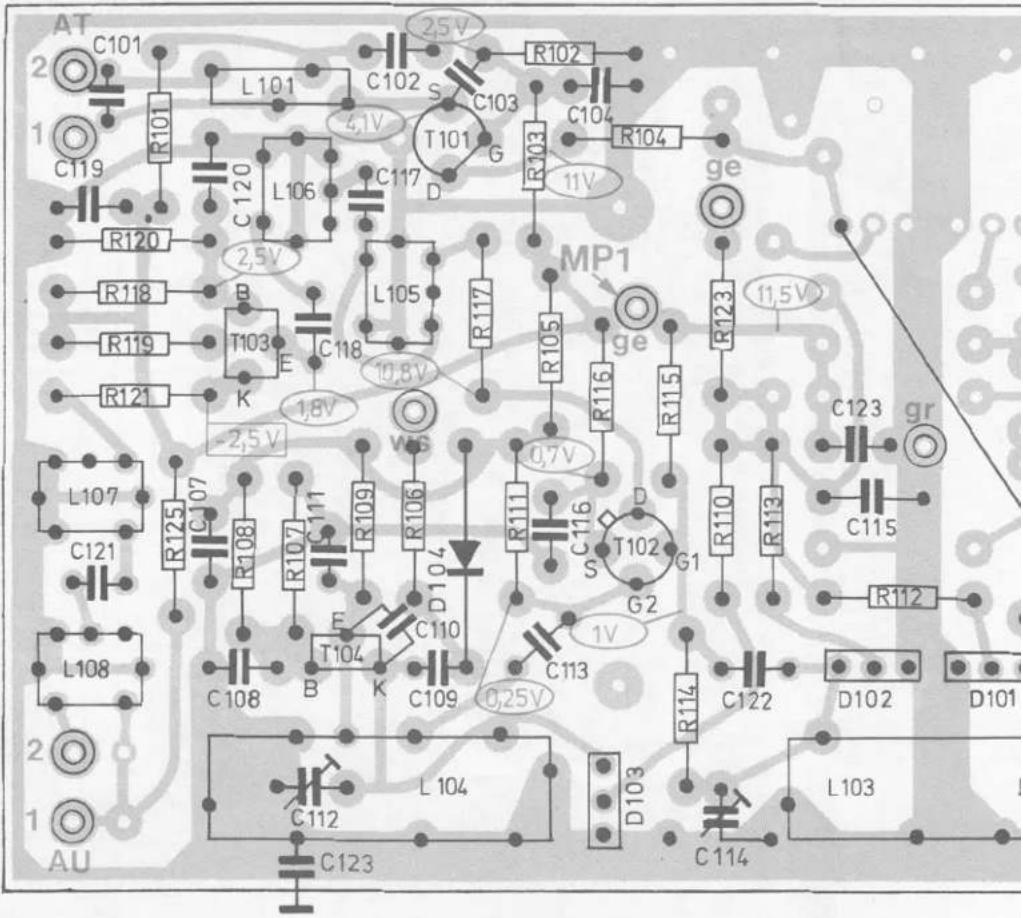

Das UKW-Teil ist mit einem FET, einem MOS-FET DUAL-Gate und zwei Silizium-Transistoren bestückt.

T 101 dient als Vorstufe in Gateschaltung, T 104 als Oszillator, T 102 als Mischer und T 103 als ZF-Verstärker. Die Abstimmung geschieht mit Hilfe der 3 Variocap-Dioden D 101-102-103. D 104 arbeitet als AFC-Diode. Die variable Spannung für die Abstimm-dioden wird mit Hilfe des Transistors T 301 und der Diode D 301 stabilisiert und entweder über P 1 oder über einen der Stations-speicher dem UKW-Teil zugeführt. T 501 arbeitet als Stromverstärker für das Frequenz-anzeigeinstrument. Gleichzeitig bewirken R 501 und R 502, daß der Stromverstärker einen negativen Logarithmus für die Frequenz-anzeige bekommt. R 504 dient der Eichung dieser Anzeige.

Die ZF-Verstärkung bei FM erfolgt über einen 3-stufigen Begrenzerverstärker T 302-303/306-307/308-309. Dabei wird mit Hilfe von 2 vierfach-Filtern L 107-108-301-302/303-304-305-306 die Selektion erreicht. Im Ratiodetektor L 309-310/D 308-309 wird die ZF demoduliert und die Spannung für den Mittelpunktanzeiger erzeugt. Die Dioden D 302-303 und D 304 erzeugen eine feldstärkeabhängige Spannung bei FM, welche über R 227 dem Anzeigeinstrument zugeführt wird.

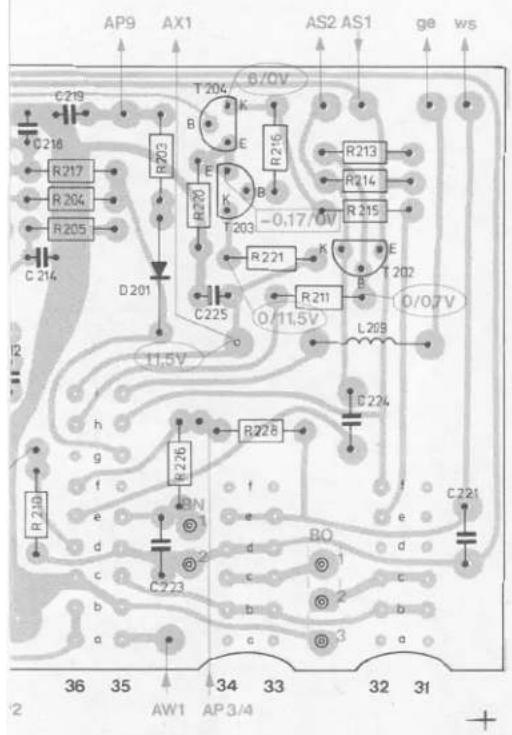

T 202 in Verbindung mit dem Flip-Flop T 203-204 bewirken eine feldstärkeabhängige Stummschaltung.

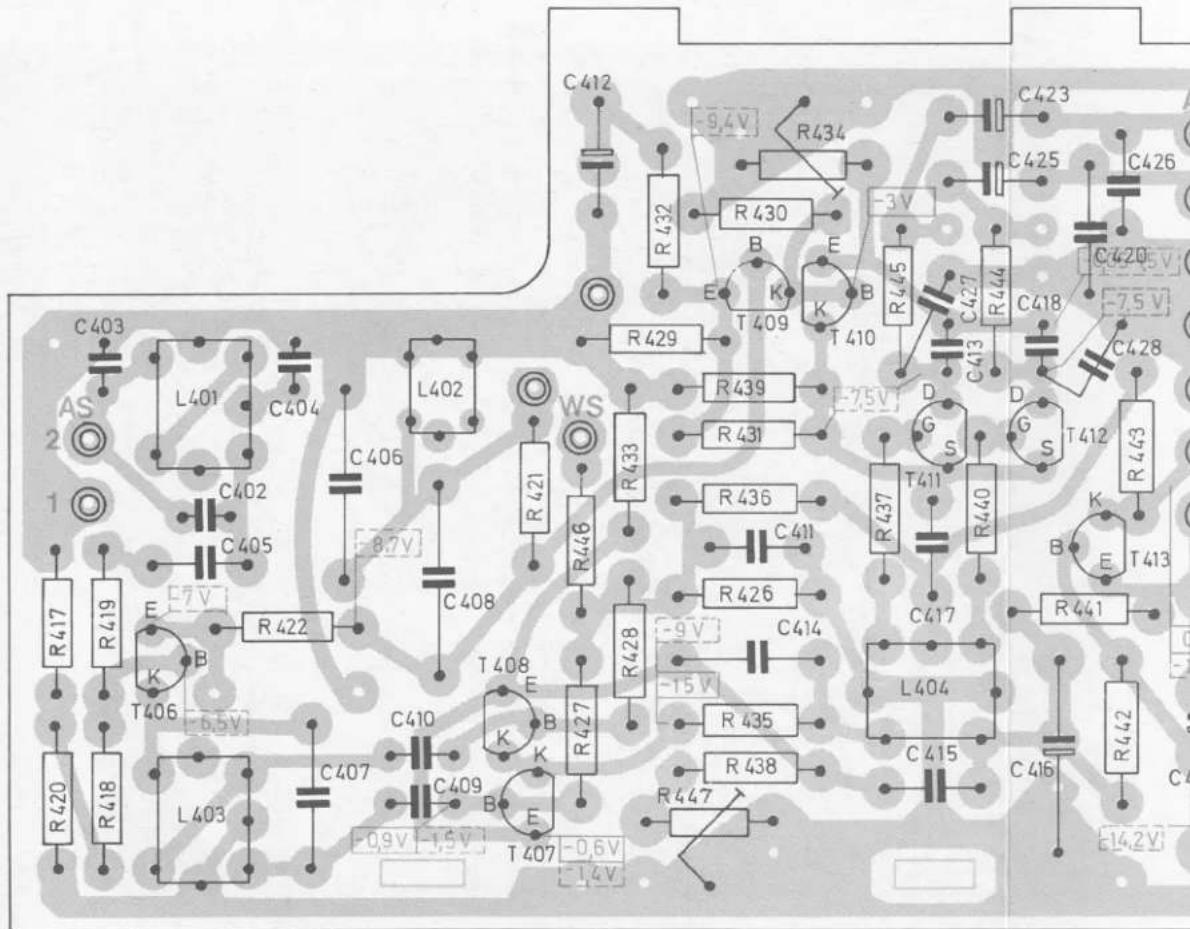

Der Stereo-Decoder ist mit 8 Transistoren bestückt. T 406 arbeitet für das MPX-Signal als Impedanzwandler und für den Pilot (19 kHz) als Verstärker. T 407-408 arbeiten als Gegentaktverdoppler zur Erzeugung der 38 kHz Schaltfrequenz. T 409-410 verstärken das MPX-Signal. T 411-412 arbeiten im Stereobetrieb als elektronischer Schalter. T 413 steuert die Stereoanzeige.

Bei AM arbeitet der T 201 als Oszillator und T 304-305 als Stromverdrängungsmischer, T 306-307/308-309 als ZF-Verstärker und die Diode D 307 ist der AM-Demodulator. T 205 überträgt die Regelspannung des ZF-Verstärkers so, daß der Feldstärkeanzeiger bei AM als Abstimmanzeiger funktioniert.

Durch T 310 und D 306 wird die Stromversorgung des HF-Teiles stabilisiert.

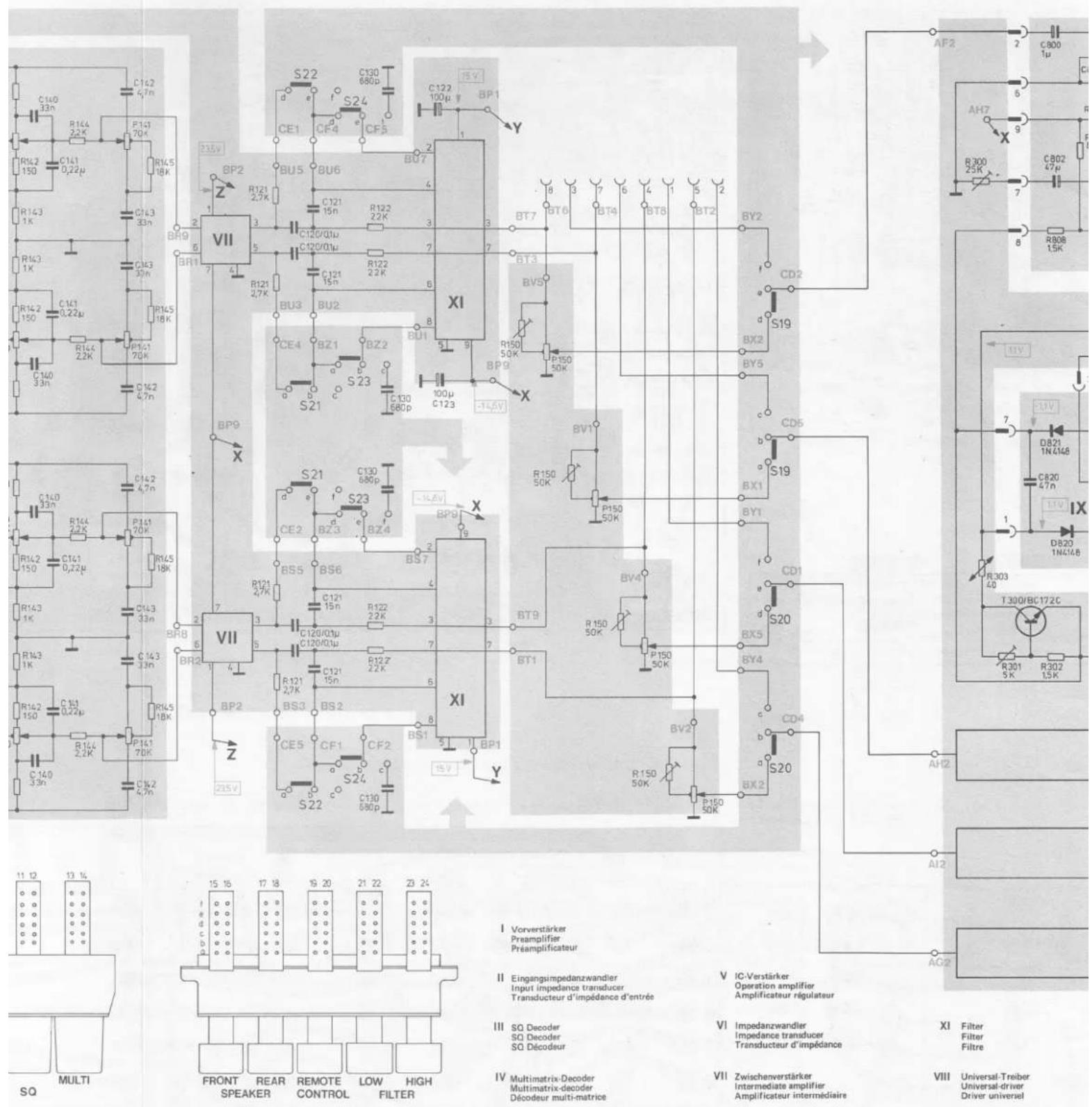

NF-Teil

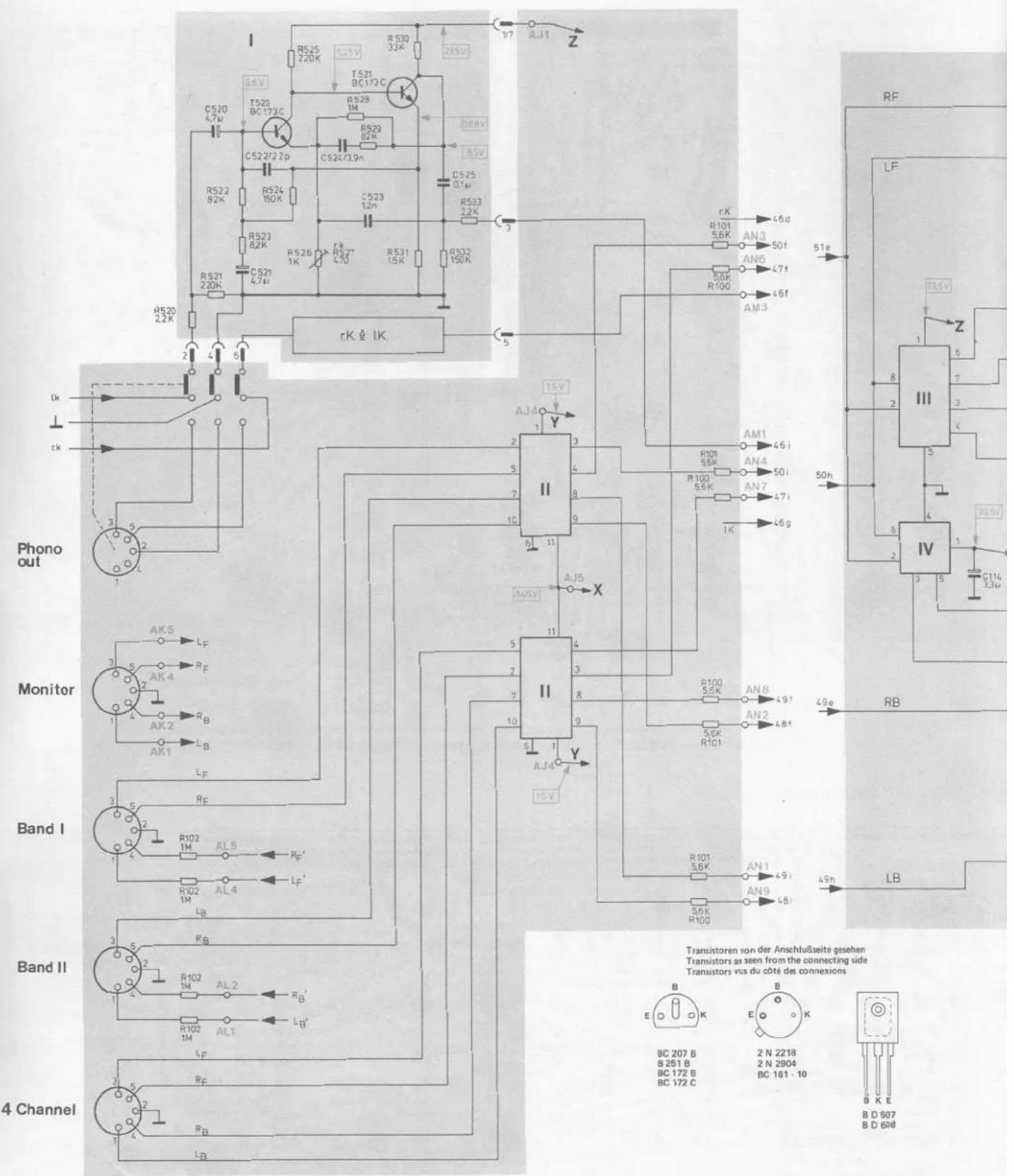

Vorverstärker I

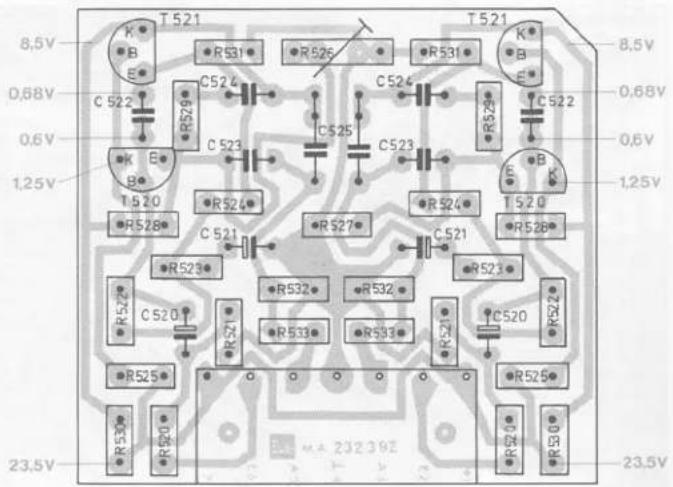

Der Vorverstärker ist zweistufig ausgelegt T 520, T 521. Er besitzt eine frequenzabhängige Gegenkopplung. Die Entzerrung erfolgt in Stellung PHONO, der Schneidkennlinie entsprechend mit 3180, 318 und 75 μs. Frequenzbestimmende Bauteile sind R 528, R 529, C 524 und C 523. Bei 1000 Hz ist die Verstärkung 41 dB (ca. 120-fach). Zur Symmetrierung der beiden Kanäle dient der Regler R 526, der es gestattet, die Verstärkung des linken Kanals dem rechten Kanal anzupassen.

Eingangsimpedanzwandler II

Die Eingänge TAPE 1, TAPE 2 und 4 CHANNEL sind mit Impedanzwandlern ausgestattet. Danach gelangt das niederohmige Signal über das Drucktastenaggregat an den SQ- und den Multimatrix-Decoder.

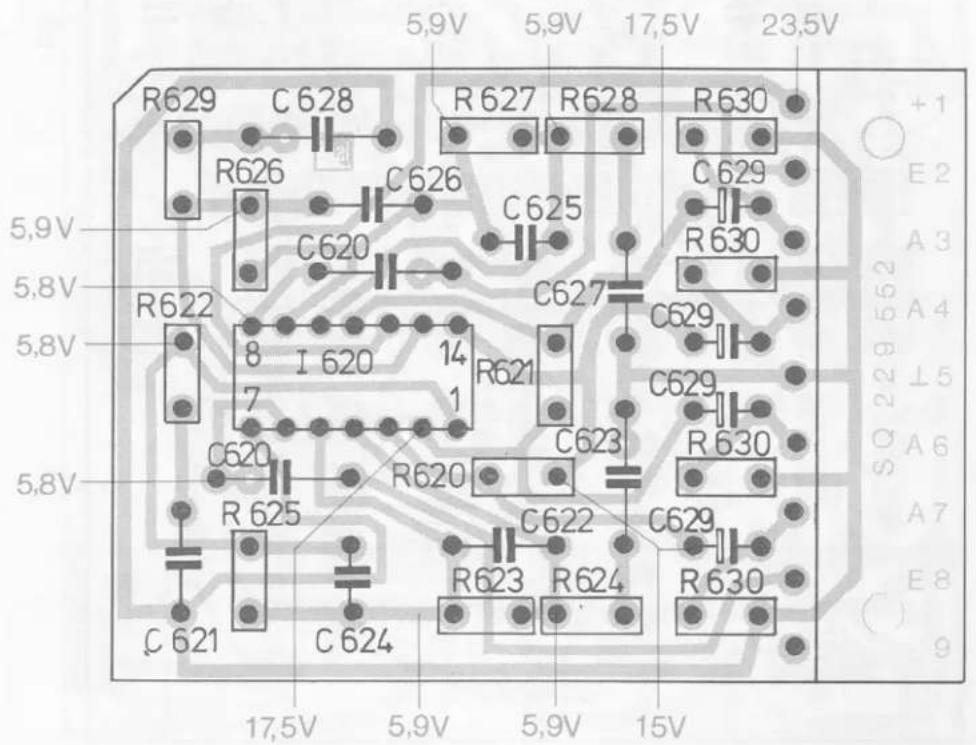

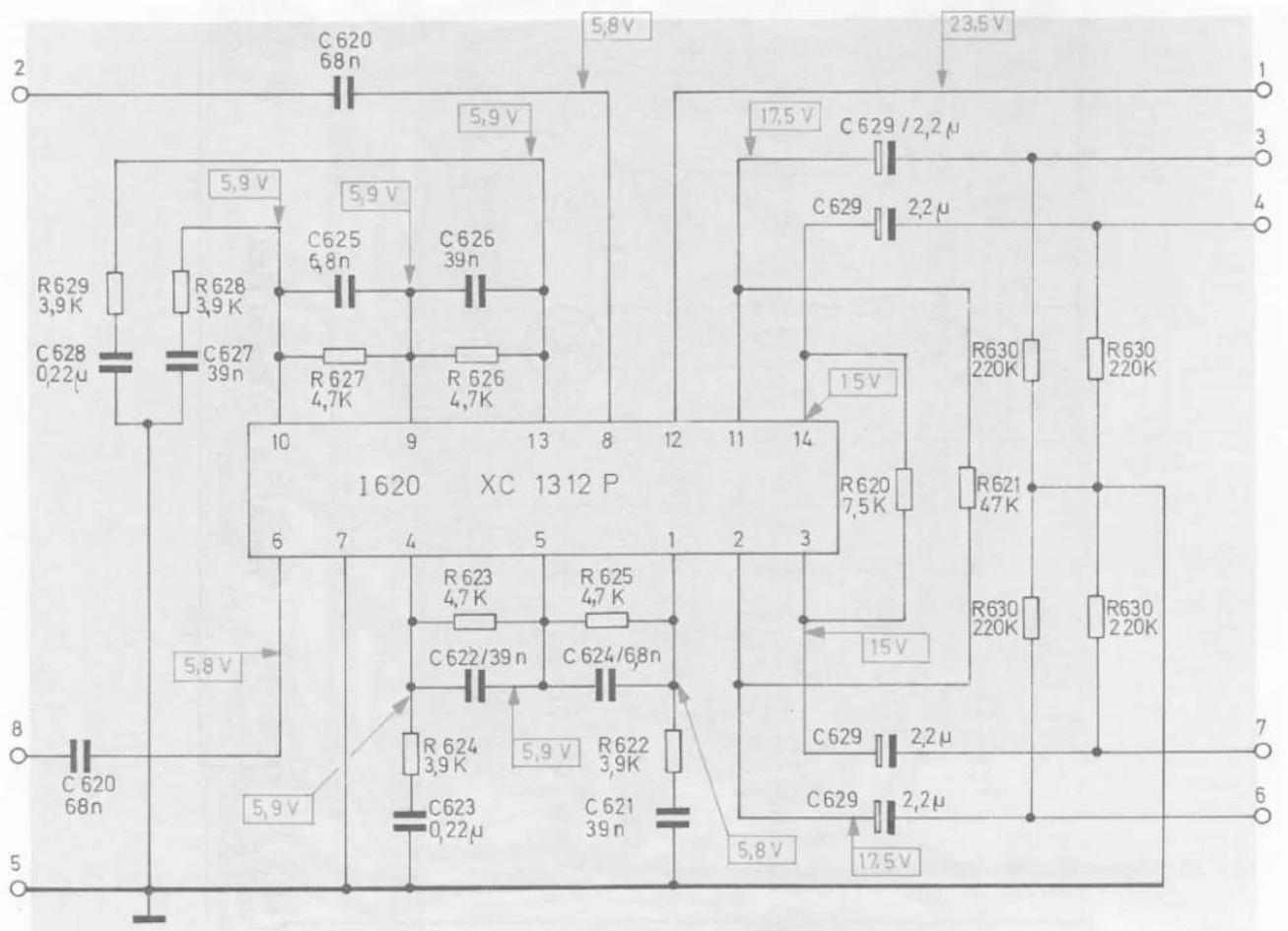

SQ-Decoder III

Der SQ-Decoder beinhaltet den IC-Baustein XC 1312 und die vom Hersteller empfohlene Beschaltung, in der die Decodierung des SQ-Signals realisiert wird.

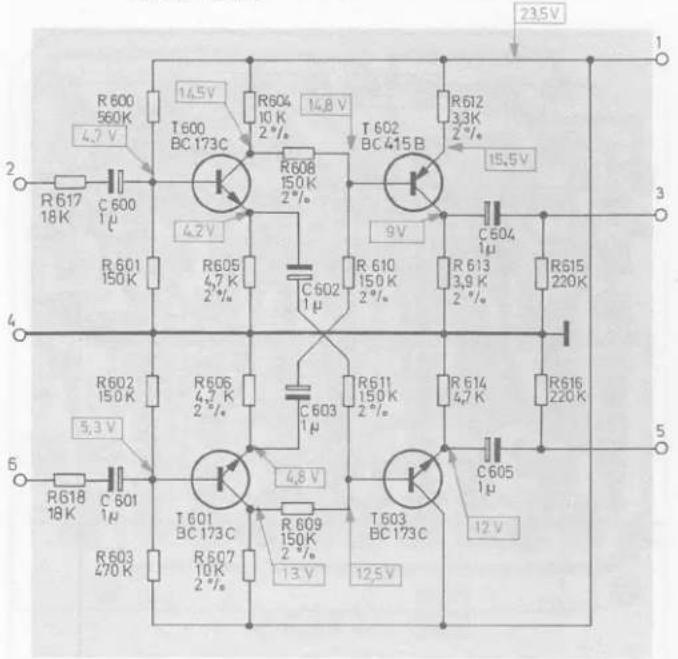

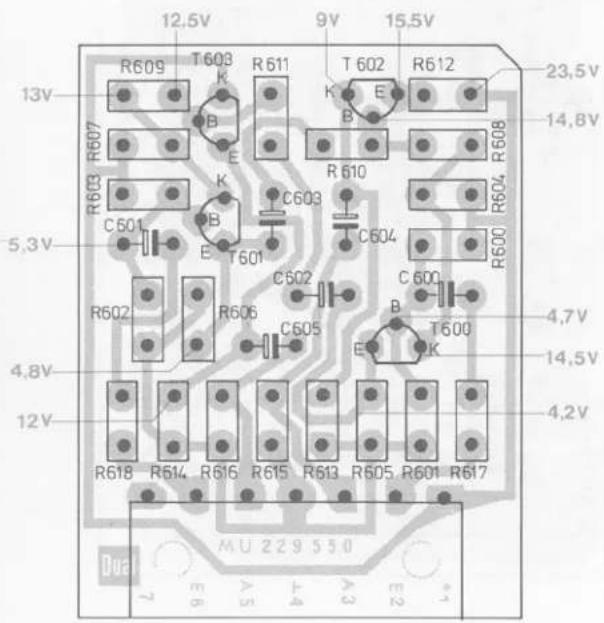

Multimatrix-Decoder IV

Durch die Transistoren T 600 bis T 603 und die Widerstände R 608 bis R 611 findet die Decodierung

$$ \begin{array}{l l} \text {linker Kanal} & - \frac {\text {rechter Kanal}}{2} \text {und} \ \text {rechter Kanal} & - \frac {\text {linker Kanal}}{2} \end{array} $$

statt. Der Kanal hinten rechts ist phasengleich mit vorne rechts, weil durch T 600 und T 602 jeweils eine Phasenverschiebung von 180° erfolgt. Im linken Kanal wird nur durch T 601 die Phase gedreht während der nachfolgende Transistor T 603 als Impedanzwandler arbeitet. Dadurch ergibt sich für das Signal hinten links eine Phasenverschiebung von 180° gegenüber vorne links.

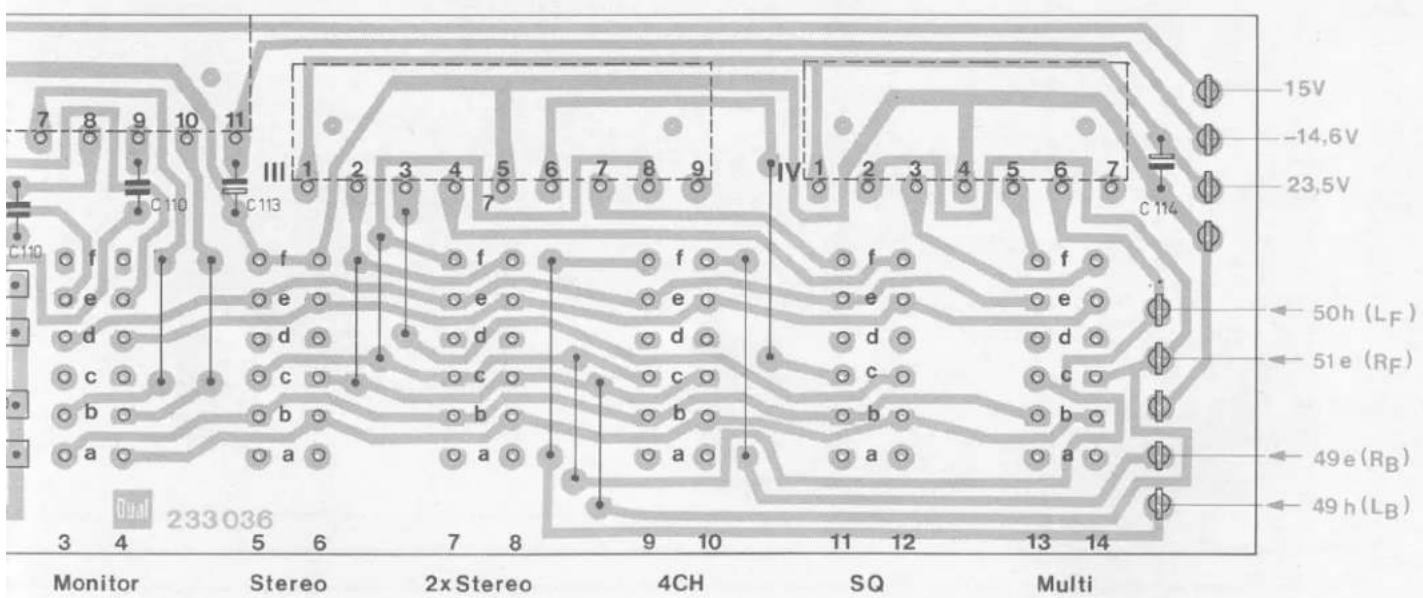

Betriebsartenschalter und Lautstärkeregler

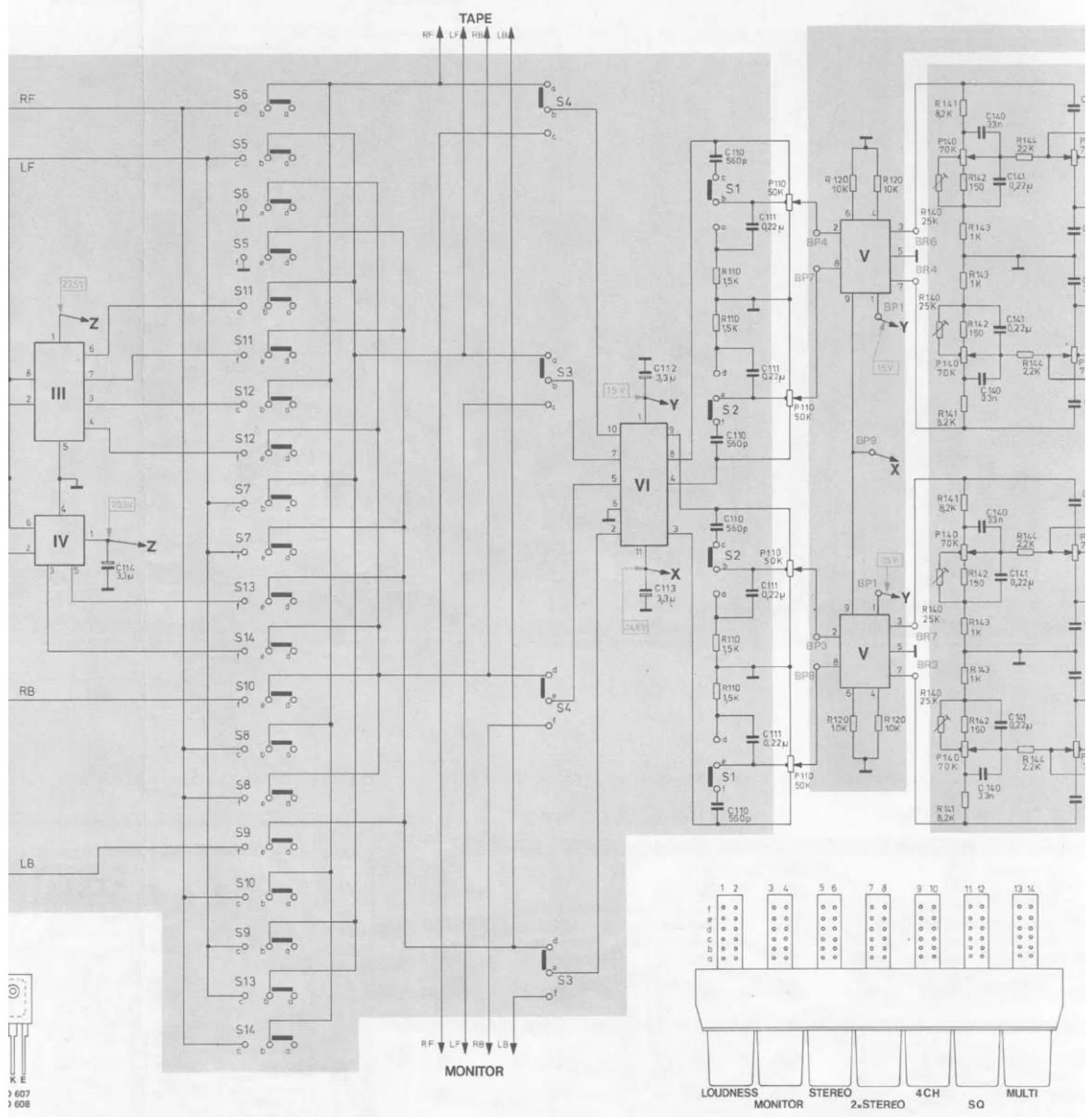

Es folgt der Betriebsartenschalter (S 5 bis S 14), der es gestattet, folgende Betriebsarten zu wählen: STEREO, 2 x STEREO, 4 CHANNEL, SQ und MULTI.

Über einen weiteren Impedanzwandler (VI) gelangt das Signal an den als 4-fach-Schiebewiderstand ausgebildeten Lautstärkeregler, der mit Abgriffen für die physiologische Lautstärkeregelung versehen ist, zuschaltbar mit dem Schalter LOUDNESS (S 1, S 2).

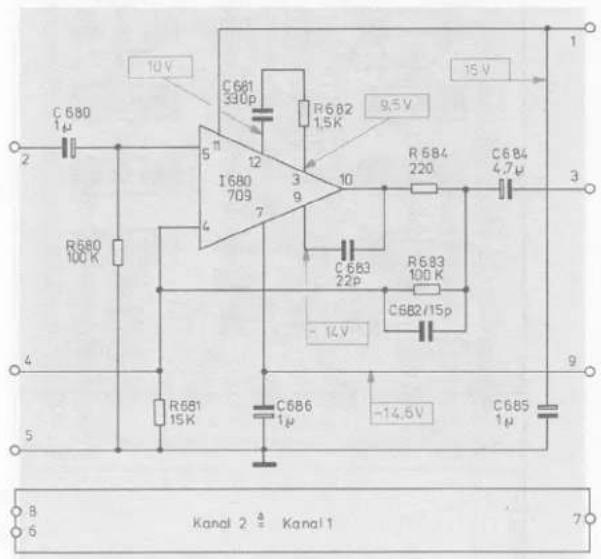

IC-Verstärker V

In dieser Verstärkerstufe fand ein in der Computertechnik bewährter integrierter Operationsverstärker der Serie 709 Verwendung. Seine Leerlaufverstärkung (typ. Wert) ist 93 dB, ca. 45 000-Fach. Durch die Gegenkop-pelung wird die Verstärkung auf ca. 25 dB reduziert. Dadurch werden beste Übertragungs-eigenschaften, z.B. sehr niedriger Klirrfaktor, erreicht.

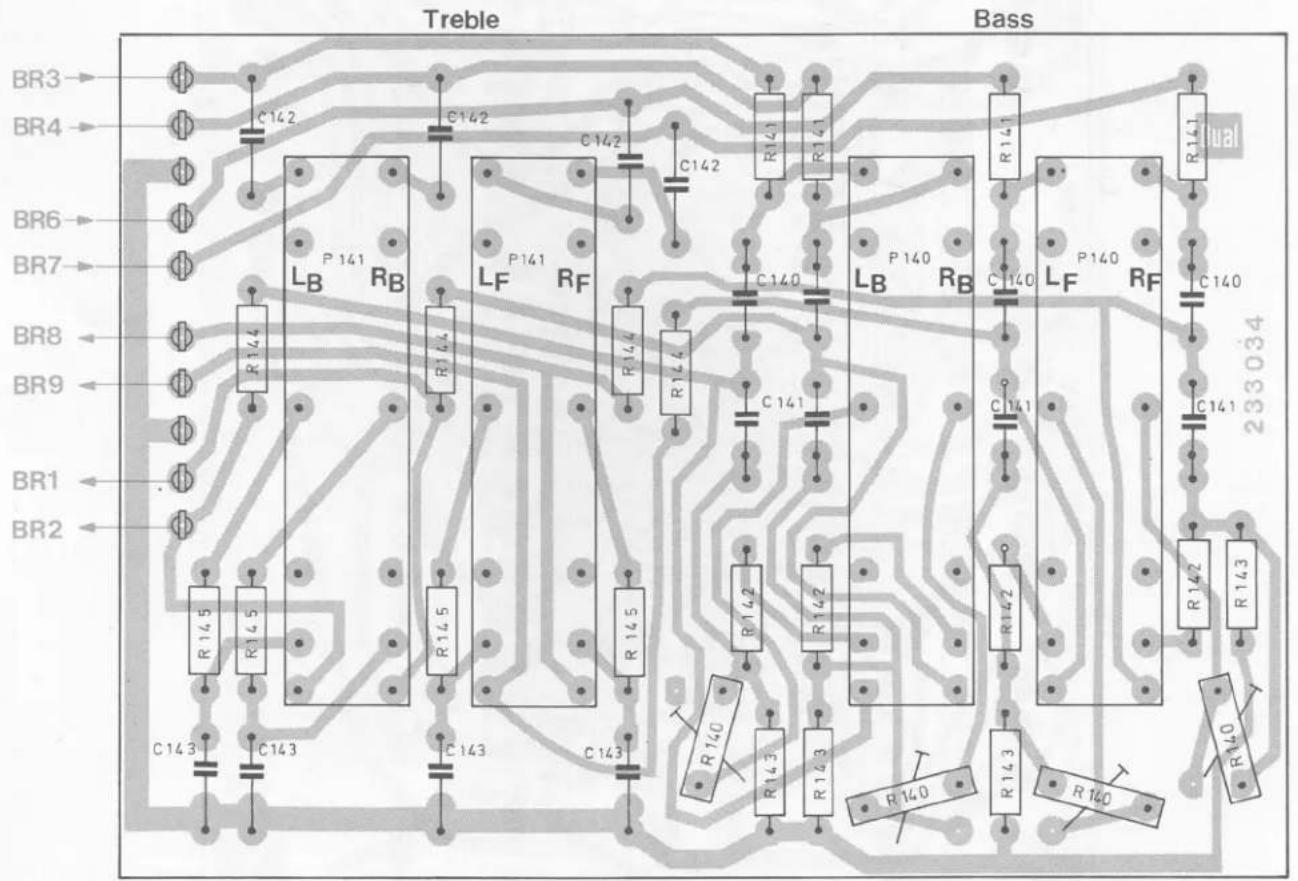

Klangregler

Je zwei 2-fach-Schieberegler dienen der Baß- und Höhenregelung wobei jeweils die Front-bzu. Rear-Kanäle zusammengefaßt sind. Um Exemplaratreuungen gering zu halten, sind die Regler mit Abgriffen versehen, die beschaltet sind.

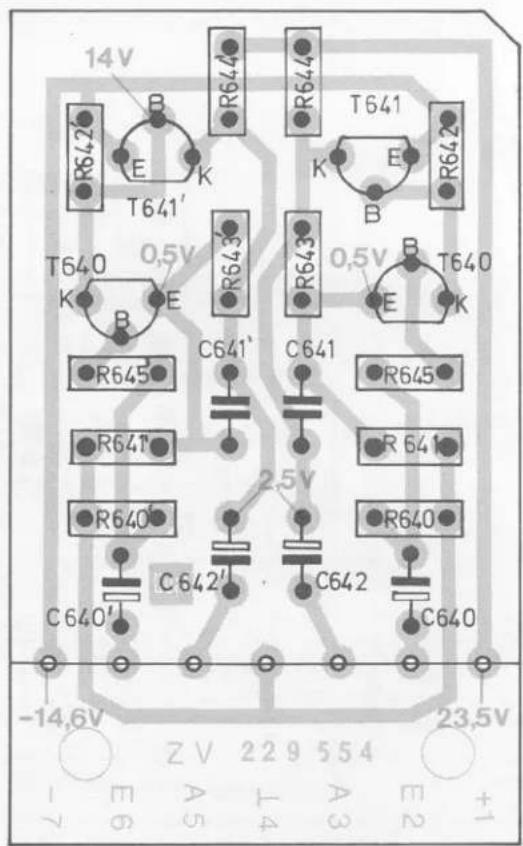

Zwischenverstärker VII

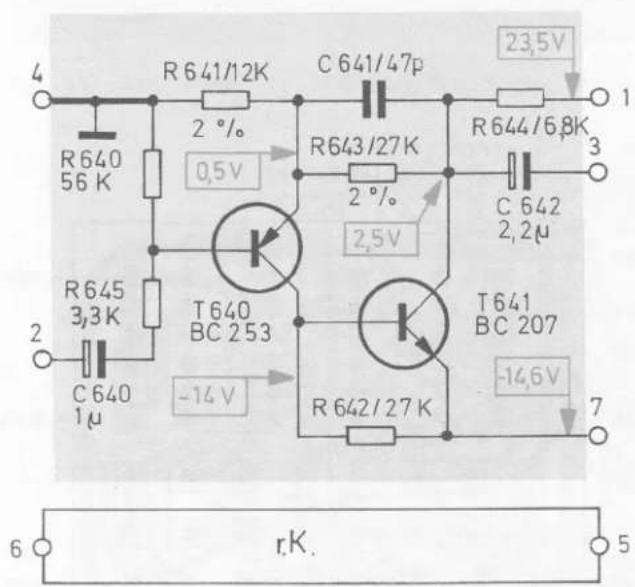

Der mit den komplementären Transistoren T 640, T 641 bestückte Zwischenverstärker verstärkt das Signal um 9,5 dB, ca. 3-fach.

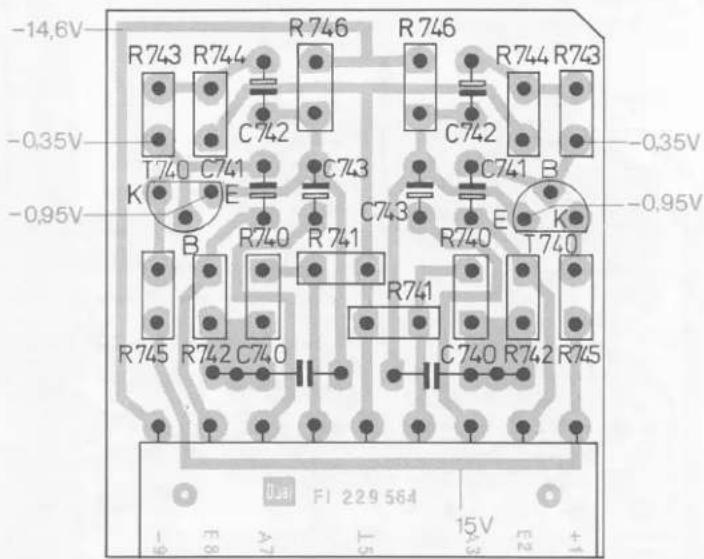

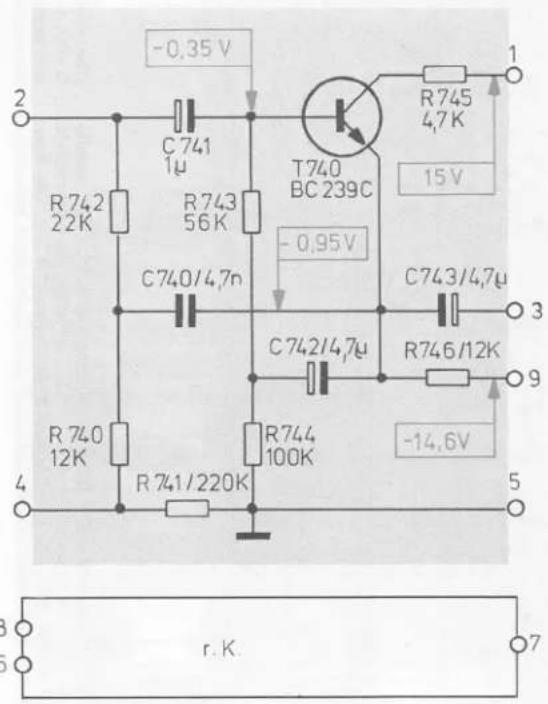

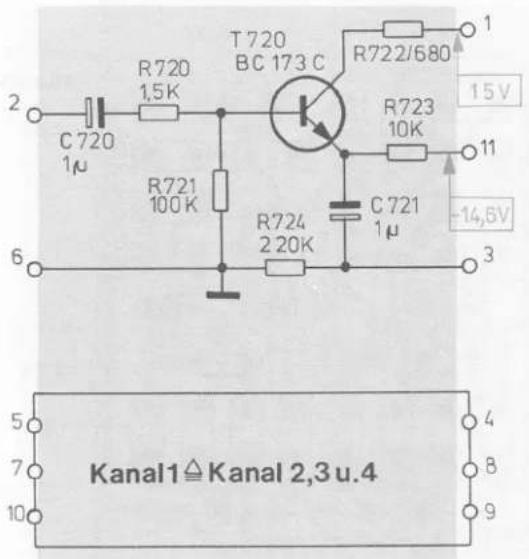

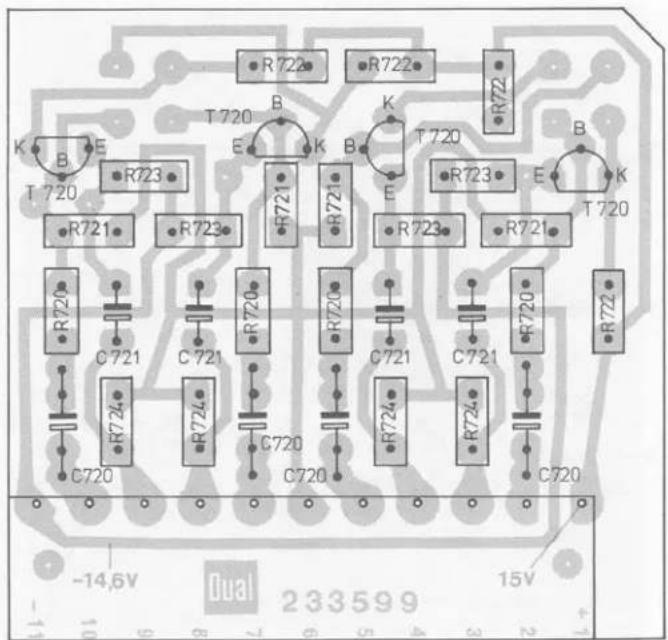

LO-Hi-Filter XI

Das aktive Rausch-Rumpel-Filter ist mit dem Transistor T 740 bestückt, der als Impedanzwandler geschaltet ist. In Stellung Linear ist die Verstärkung = 1. Mit den Schaltern S 21/22 (LO-Filter) und S 23/24 (HI-Filter) ist die Rausch-Rumpelunterdrückung einschaltbar. Frequenzbestimmend für die Tiefenabsenkung unterhalb 50 Hz sind die Bauteile R 121, R 122, C 120, C 121 und für die Höhenabsenkung über 6,5 kHz R 740, R 742, C 740, C 130.

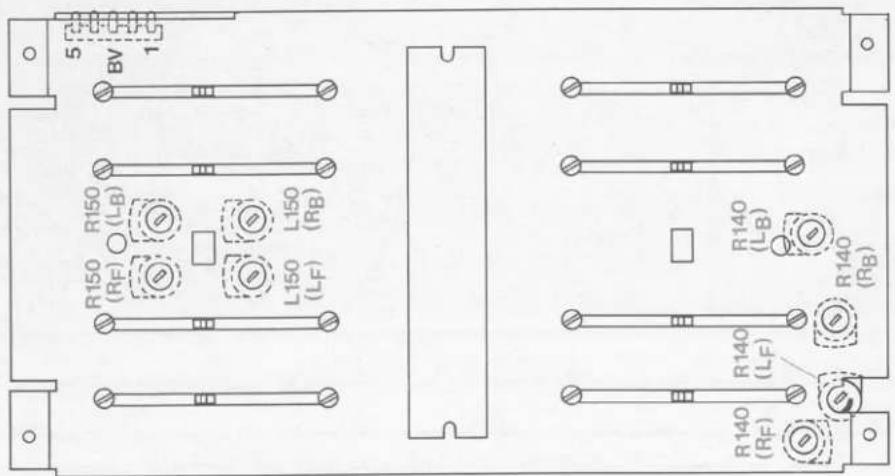

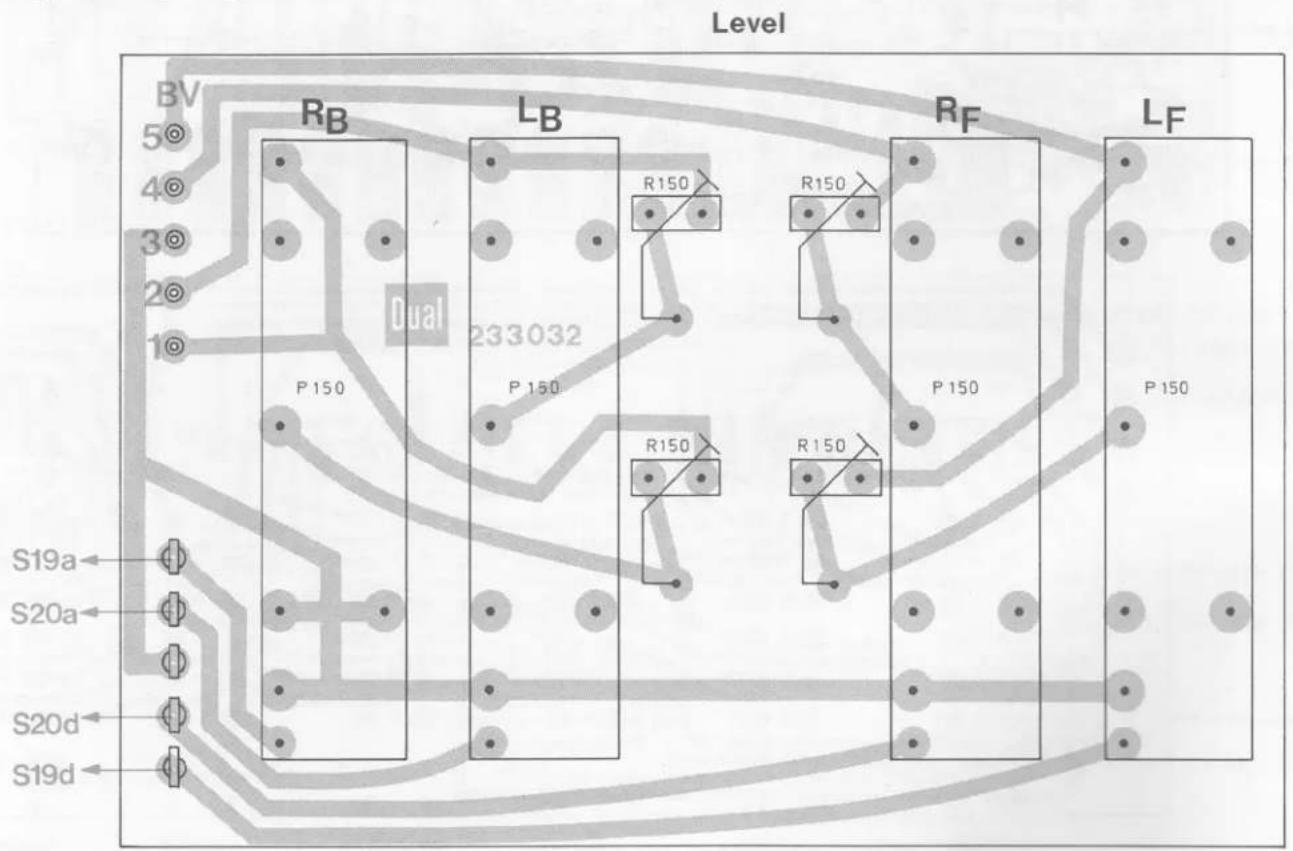

Pegelregler

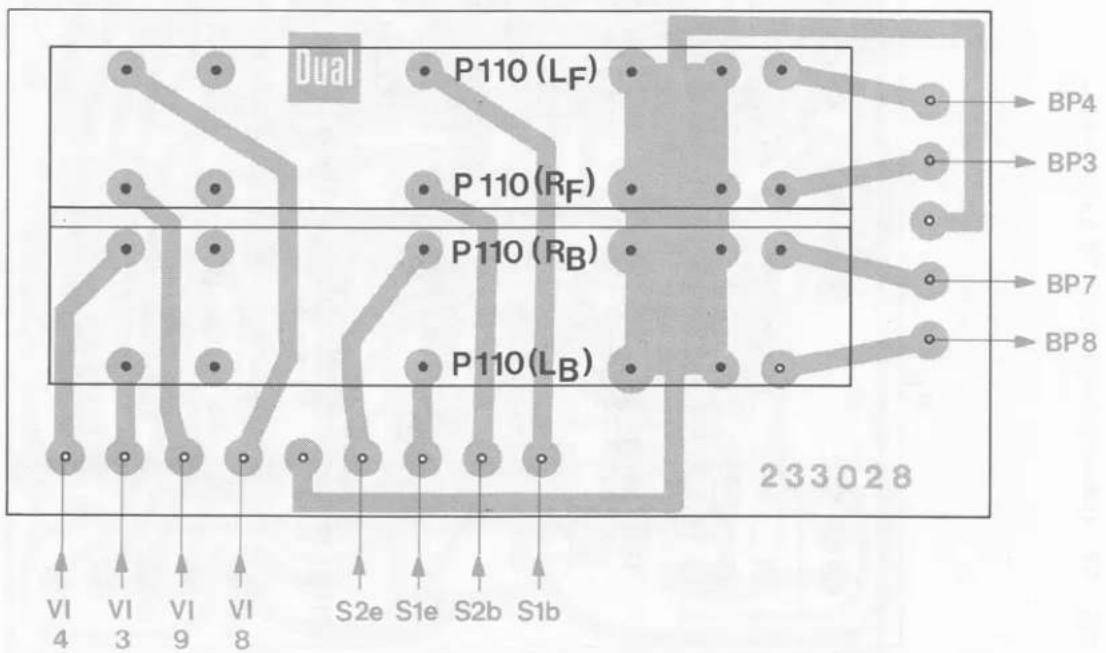

4 Flachbahn-Pegelregler (P 150) sind je einem Kanal zugeordnet. Danach gelangt das Signal an den Endverstärker.

Elektronische Sicherung

Die Endstufen der KA 460 sind elektronisch gegen zu niedrige Abschlußwiderstände einschließlich Kurzschluß an den Lautsprecherausgängen gesichert. Die zur Verstärkung der positiven Halbwellen vorgesehene Transistorkombination T 301, T 303 wird wie folgt geschützt:

Der Spannungsabfall am Emitter-Schutzwiderstand R 306 ändert sich in Abhängigkeit vom Stromfluß. Über einen Spannungsteiler R 820, R 821 wird der Transistor T 820 angesteuert. Dieser Transistor bildet einen Nebenschluß zur Basis-Emitterstrecke von T 301. Dadurch wird eine wirksame Strombegrenzung erreicht. Die Strombegrenzung der Transistoren T 302, T 304, die der Verstärkung der negativen Halbwellen dienen, erfolgt in gleicher Weise.

Bei diesem Schaltungskonzept sind die Spannungsteiler so ausgelegt, daß der Einsatzpunkt der Strombegrenzung durch den Abschlußwiderstand beeinflußt wird. Bei zu niedrigem Abschlußwiderstand oder Kurzschluß

Prüf- und Justierdaten

Stromaufnahme

bei 220 V im Leerlaufmax. 120 mA
mit eingeschaltetem Laufwerkmax. 160 mA
bei Vollast (2 Kanäle)
8,5 V (18 W) an 4 Ohm/Kanalmax. 700 mA
bei Vollast (4 Kanäle)
8,5 V (18 W) an 4 Ohm/Kanalmax. 1,1 A

Betriebsspannungen

HF-Teil (Wechselspannung)ca.12V
Spannung "U"ca.- 22V
Spannung "V"ca.22V
Spannung "W"ca.25V
Spannung "X"ca.- 14,6V
Spannung "Y"ca.15V
Spannung "Z"ca.23,5V
Spannungsabfall bei
Vollast ("U", "V")max.6V

Ruhestrom der Endstufen

nach ca. 2 Minuten Betriebszeit, ca. 50 mA einstellbar mit R 301 (gemessen am jeweiligen Emitter- Schutzwiderstand R 306, Spannungsabfall ca. 16 mV)

Kurzbezeichnung für Regler, Schalter und Einstellung

La=Lautstärkeregler VOLUME
Fr=Pegelregler FRONT
Re=Pegelregler REAR
K1=Klangregler BASS, TREBLE
Lou=Taste LOUDNESS gedrückt
Ph=Taste PHONO gedrückt
Aux=Taste 4 CH AUX gedrückt
Lo=Taste LOW gedrückt
Hi=Taste HIGH gedrücktBetriebsartenschalter
St=in Stellung STEREO
2 St=in Stellung 2 x STEREO
4 Ch=in Stellung 4 CH
SQ=in Stellung SQ
Mu=in Stellung MULTI
1=Regler offen
2=Regler in mechanischer Mittenstellung

setzt die Strombegrenzung wesentlich früher ein, um die thermische Belastung der Endtransistoren gering zu halten.

Zusätzlich ist auf dem Kühlkörper der Endtransistoren ein Thermoschalter angebracht, der beim Erreichen einer Temperatur von 80°C die Netzspannung unterbricht.

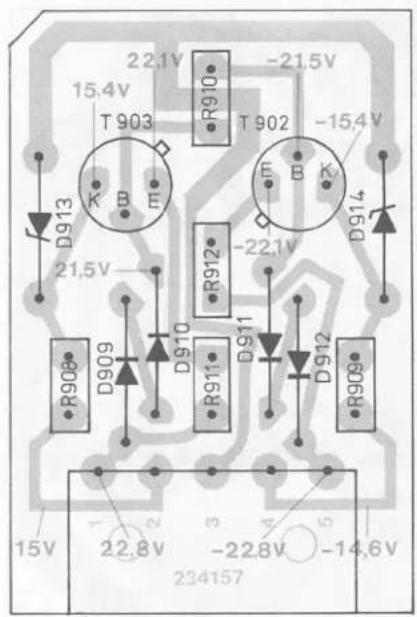

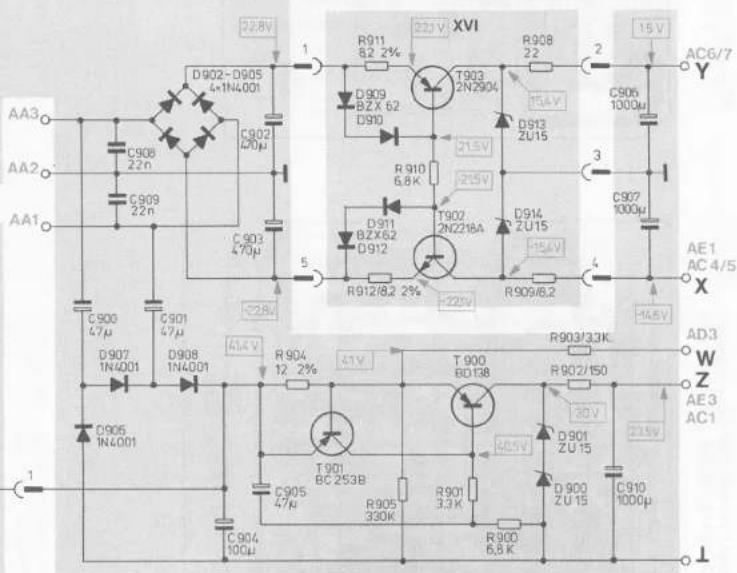

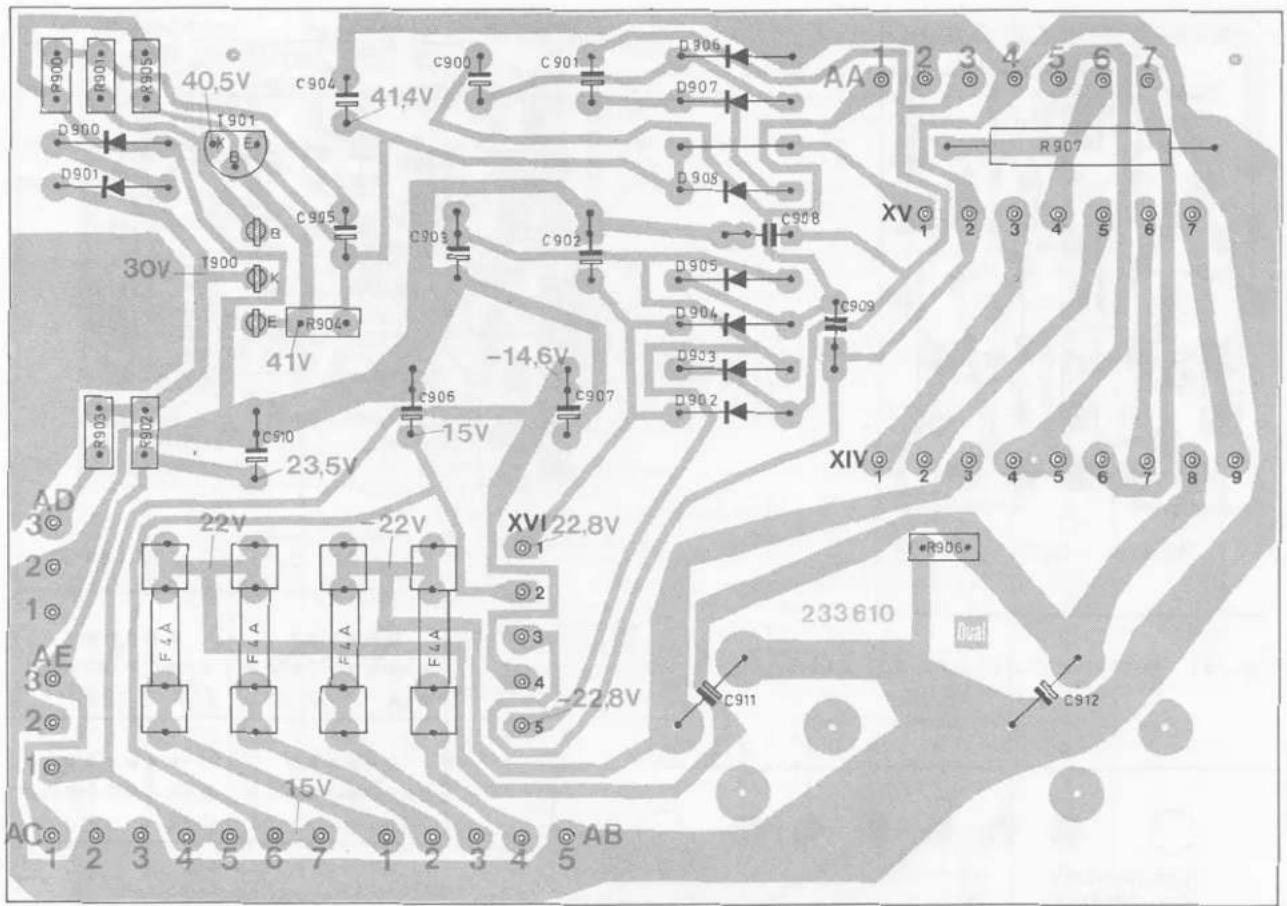

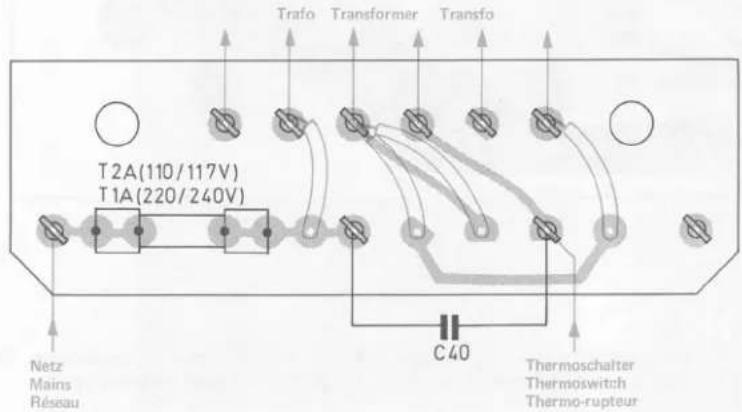

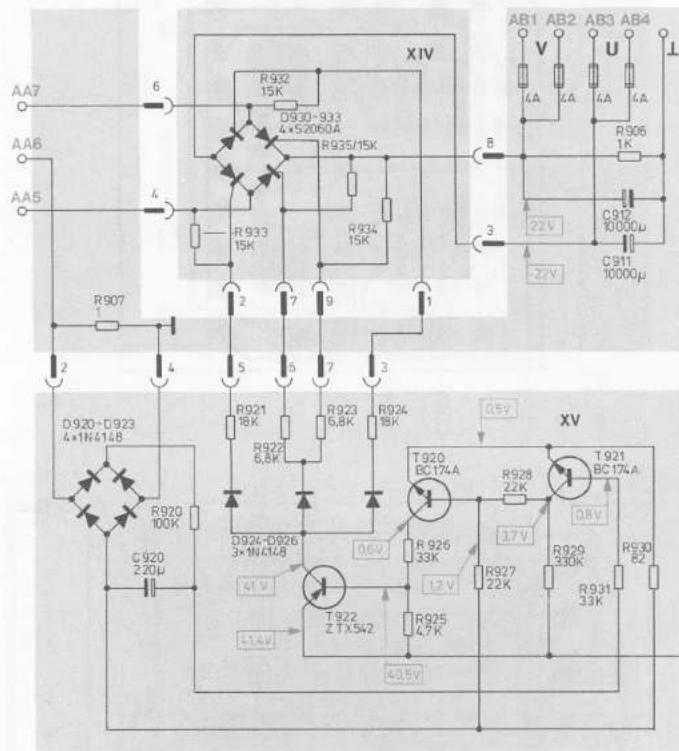

Netzteil und Stromversorgung

Ein streufeldarmer Schnittbandkern-Netz-transformator für Netzspannungen von 110, 117, 220 und 240 V dient in Verbindung mit 4 Thyristoren (D 930 - 933) und 4 Dioden (D 902 - 905) der Stromversorgung.

Ergibt sich, infolge eines Defektes in den Endstufen, eine ungleiche Belastung der positiven und negativen Versorgungsspannungen, dann entsteht an R 907 ein Spannungsabfall. Diese Spannung, durch D 920 - 923 gleichgerichtet, steuert die Transistoren T 920, T 921 an. T 922 wird gesperrt und die Steuerspannung der Thyristoren unterbrochen.

Die Speisespannungen X, Y und Z sind stabilisiert.

3= Regler in "-" bzw. "0"-Stellung
6= Regler 6 dB unter Vollaussteuerung
10= Regler 10 dB unter Vollaussteuerung
40= Regler 40 dB unter Vollaussteuerung

Verstärkungseinstellung

Aux, 4 Ch, La 1, Fr 1, Re 1, Kl 2 1000 Hz, 150 mV am Eingang 4 Channel ein- speisen. Mit R 300 8 V an 4 Ohm/Kanal ein- stellen.

AUX, 4 Ch, La 1, Fr 2, Re 2, Kl 2 1000 Hz, 250 mV am Eingang 4 Channel ein- speisen. Mit R 130 8 V an 4 Ohm/Kanal ein- stellen. Nach dem Abgleich müssen ca. 9 V bei U _F 290 mV an 4 Ohm/Kanal anliegen.

Elektronische Sicherung

8,5 V 1000 Hz an 4 Ohm/Kanal einstellen Netzstromaufnahme bei 2 Ohm Abschluß- widerstand/Kanal 1 - 1,4 A bei Kurzschluß 0,8 - 1,1 A Achtung! Die Stromaufnahme muß bei Kurz- schluß niedriger sein als bei 2 Ohm Ab- schluß.

Thermosicherung

8,5 V 1000 Hz an 4 Ohm/Kanal einstellen Alle Ausgänge kurzschließen. Nach ca. 2 - 5 Minuten Kurzschluß muß der Thermoschalter die Netzspannung unterbrechen und nach weiteren 1 - 3 Minuten wieder einschalten.

Ausgangsspannungen

Aux 1, 2 St, La 1, Fr 2, Re 2, Kl 2 1000 Hz, 280 mV am Eingang 4 Channel ein- speisen.

Ausgangsspannung

an 4 Ohm/Kanal Front und Rear7-9V
4 Ch
Ausgangsspannung
an 4 Ohm/Kanal Front und Rear8-9,7V
an den Kopfhörerausgängen
mit 400 Ohm abgeschlossen3,3-4,7V
an den Tape-Ausgängen (Kontakt-federn 1/2 und 4/2) mit
10 kOhm abgeschlossen2-3mV

Lautstärkeregler

Aux, 4 Ch, La 1, Fr 2, Re 2, K1 2
1000 Hz, 280 mV am Eingang 4 Channel ein-speisen, Lautstärkeregler auf Parallelität der Reglerbahnen prüfen.
Kanalabweichung Front
zwischen La 1 und La 2max. 3 dB
zwischen La 2 und La 40max. 4 dB
Kanalabweichung Rear
zwischen La 1 und La 2max. 4 dB
zwischen La 2 und La 40max. 4 dB

Klirifaktor

Aux, 4 Ch, La 1, Fr 2, Re 2, Kl 2 Signal-Generator am Eingang 4 Channel anschließen und an den Front- und Rear-Ausgängen den Klirrfaktor messen an 4 Ohm/Kanal.

gemessen bei
8,5V (18 U),1000Hz≤ 1%
7,8V (15 U),1000Hz≤ 0,3%
7,8V (15 U),40Hz≤ 0,3%
7,8V (15 U),12,5 kHz≤ 0,7%
2V (1 U),1000Hz≤ 0,2%
2V (1 U),40Hz≤ 0,2%
2V (1 U),12,5 kHz≤ 0,7%

Klangregler

Aux, 4 Ch, La 1, Fr 2, Ra 2, Kl 11000 Hz, ca. 30 mV am Eingang 4 CHANNEL einspeisen.Baßanhebung bei 40 Hz13 - 17 dB
Höhenanhebung bei 12,5 kHz14 - 17 dB
Kanalabweichung K 1, 2, 3, 4max. 3 dB
Kl 3Baßabsenkung bei 40 Hz13 - 17 dB
Höhenabsenkung bei 12,5 kHz13 - 17 dB

Pegelregler

Regelbereich der Rear- und Front-Regler, gemessen bei 1000 Hz + 3 dB bis + 6 dB - 40 dB bis - 60 dB

Symmetrie des Vorverstärkers

Ph, St, La 1, Fr 2, Re 2, Kl 2 1000 Hz ca. 2 mV am Phono-Eingang (Ein- gangsplatte) einapeisen und mit R 526 die Ausgangsspannung von Front links und Front rechts symmetrieren.

Frequenzgang des Vorverstärkers

Ph, St, La 2, Fr 2, Re 2, Kl 21000 Hz ca. 2 mV am Phono-Eingang ein-speisen.Baßanhebung bei 40 Hz17,5 ± 2 dB
Höhenabsenkung bei 12,5 kHz15 ± 2 dB
bezogen auf den 1000 Hz-PegelKanalabweichung K 1/K 2max. 3 dB

Linearität des Verstärkers

Aux, 4 Ch, Fr 2, Re 2, Kl 2 280 mV am Eingang 4 Channel einspeisen. Abweichung von der O-dB-Linie (Front und Rear) zwischen 40 Hz und 12,5 kHz bei La 10 und La 40 ± 1,5 dB Kanalabweichung K 1, 2, 3, 4, max. 3 dB Falls erforderlich kann mit R 140 eine Korrektur bei 40 Hz vorgenommen werden.

Physiologische Lautstärkeregelung

Aux, 4 Ch, La 40, Fr 2, Re 2, Kl 2, Lou 1000 Hz, 280 mV am Eingang 4 Channel sin-speisen.

Höhenanhebung bei 12,5 kHz2 - 6 dB
Baßanhebung bei 40 Hz15 - 19 dB
bezogen auf den 1000 Hz-Pegel
Kanalabweichung K 1, 2, 3, 4max. 3 dB

Rausch- und Rumpel-Filter

Aux, 4 Ch, La 1, Fr 2, Re 2, Kl 2 1000 Hz, 280 mV am Eingang 4 Channel ein- speisen, Ausgangsspannung 8,5 V an 4 Ohm/ Kanal.

La 10, Hi
Anhebung bei4 kHz1 - 3 dB
Absenkung bei6,5 kHz1 - 4 dB
Absenkung bei13 kHz14 - 18 dB
Lo
Anhebung bei100 Hz1 - 3 dB
Absenkung bei50 Hz0 - 4 dB
Absenkung bei25 Hz10 - 15 dB

Rechteckverhalten

La 1, Fr 2, Re 2, Kl 2 500 Hz (Impulsfrequenz) einspeisen, 1 V am Frontausgang an 4 Ohm/Kanal einstellen. Prüfen über alle linearen Eingänge und in allen Betriebsarten, außer SQ. Kontrolle und Beurteilung der Rechteckimpulse (Oszillogramm Fig. 5).

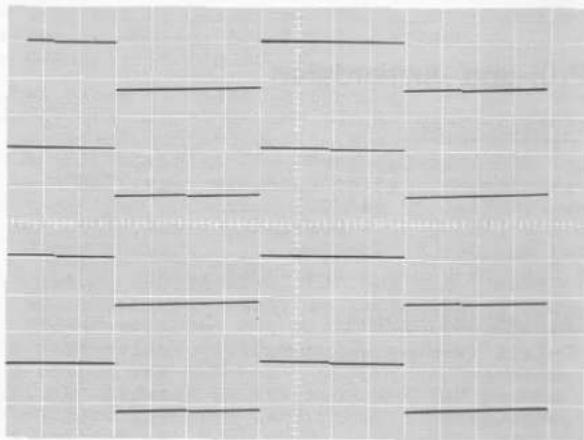

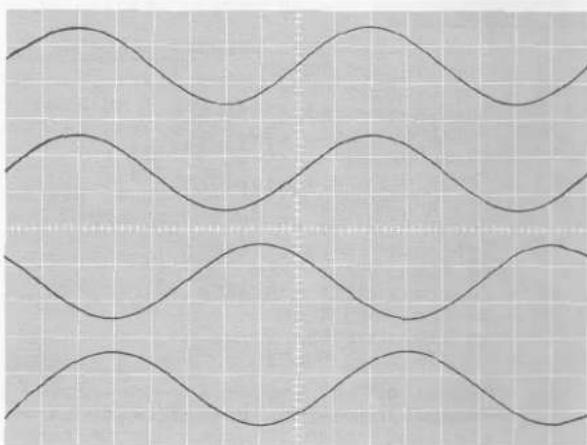

Fig. 5 Rechteckverhalten
DUAL KA 460 - Rechteckverhalten - 1

Aux, St, Fr 2, Re 2, K1 2 1000 Hz, 280 mV am Eingang 4 Channel ein- speisen, mit dem Lautstärkeregler 4 V an 4 Ohm/Kanal Front einstellen. (Oszillogramm Fig. 6).

Fig. 6 SQ-Decoder
DUAL KA 460 - Rechteckverhalten - 2

Ausgangsspannung
an 4 Ohm/Kanal FRONT3,5 - 4 V
an 4 Ohm/Kanal REAR1,3 - 2,3 V
Kanalabweichungmax. 3 dB
Nur rechter Kanal angesteuert
Ausgangsspannung
an 4 Ohm FRONT rechts3 - 4 V
an 4 Ohm FRONT links0,2 - 0,4 V
an 4 Ohm REAR rechts1,5 - 2,5 V
an 4 Ohm REAR links1,5 - 2,5 V
Kanalabweichungmax. 3 dB
Nur linker Kanal angesteuert
Ausgangsspannung
an 4 Ohm FRONT rechts0,2 - 0,4 V
an 4 Ohm FRONT links3 - 4 V
an 4 Ohm REAR rechts1,5 - 2,5 V
an 4 Ohm REAR links1,5 - 2,5 V
Kanalabweichungmax. 3 dB
Beide Kanäle angesteuert
Abweichung von der 0 dB-Linie
zwischen 40 Hz und 12,5 kHz
an 4 Ohm FRONT rechts ± 1,5 dB
an 4 Ohm FRONT links ± 1,5 dB
an 4 Ohm REAR rechts ± 3 dB
an 4 Ohm REAR links ± 3 dB

Multimatrix-Decoder

Aux, St, Fr 2, Re 2, K1 2
1000 Hz, 280 mV am Eingang 4 Channel ein-speisen, mit dem Lautstärkeregler 4 V an 4 Ohm/Kanal Front einstellen.
Mu
Ausgangsspannung
an 4 Ohm/Kanal REAR1,5 - 2,5 V
Phasenlage R/L180 ^
(Oszillogramm Fig. 7)
Nur linker Kanal angesteuert
Ausgangsspannung
an 4 Ohm REAR links3 - 4 V
an 4 Ohm REAR rechts1,4 - 2,4 V
Nurrechter Kanal angesteuert
Ausgangsspannung
an 4 Ohm REAR rechts3 - 4 V
an 4 Ohm REAR links1,4 - 2,4 V

Abgleichanleitung

Den Sendereinstellknopf bis zum Linksanschlag drehen, dann den Skalenzeiger durch Verschieben über die auf der Skala angebrachte Bündigkeitsmarke (500 kHz) stellen (Drehkondensator voll eingedreht).

ZF 10,7 MHz (FM)

FM-Taste drücken, Festsenderspeicher in Stellung FM, Punkt "a" auf dem UKW-Teil an Masse, Signalgenerator über eine RC-Kombination - 200 pF und 200 Ohm in Serie - an Punkt "b" (Gehäuse T 102, bzw. Source bei Kunststoffausführung) anschließen und 10,7 MHz einspeisen. Den Stecker BE des Feldstärkeanzeigers abziehen und ein externes Instrument mit 100 μA-Bereich anschließen. Die Spulen L 105/106/107/108/301/302/303/304/305/306/313/309 auf Maximum abgleichen. Die Ausgangsspannung des Signalgenerators so einstellen, daß am Instrument ca. 50 μA angezeigt werden.

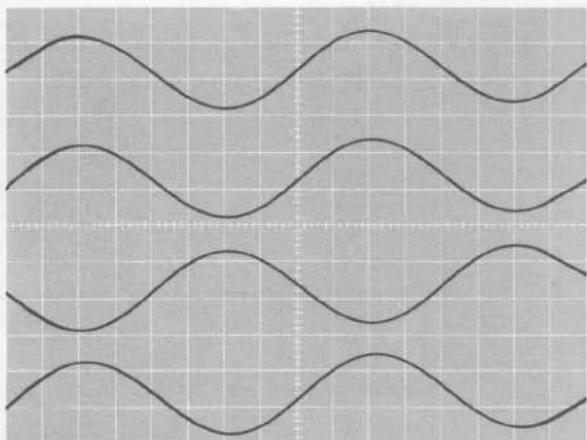

Fig. 7 Multi-Matrix
DUAL KA 460 - ZF 10,7 MHz (FM) - 1

natural_image Pure waveforms on grid background without any text, numbers, or symbols

Störspannungen

Aux, 4 Ch, La 1, Fr 2, Re 2, Kl 2Eingang 4 Channel mit 47 kOhm abgeschlossen.StörspannungFront- und Rear-Ausgänge max. 2,5 mVLa 3StörspannungFront- und Rear-Ausgänge max. 0,8 mVSQ, La 1StörspannungFront- und Rear-Ausgänge max. 10 mVPh, 2 St, La 1, Fr 2, Re 2, Kl 2Laufwerk eingeschaltet, Tonarm neben der Stütze.StörspannungFront- und Rear-Ausgänge max. 25 mV

Übersteuerungsfestigkeit der Vorstufen

2 St, La 2, Fr 2, Re 2, Kl 2
Phono-Eingang, bezogen auf 2,5 mV ≧ 20 dB
Linear-Eingänge, bezogen auf 280 mV ≧ 20 dB
Eingangsempfindlichkeit
für Vollaussteuerung 4 x 18 W (8,5 V) an 4 Ohm/Kanal
Phono2 - 3 mV
Linear-Eingänge230 - 300 mV

Abstimmanzeiger (Mitten-Anzeiger)

Gerät auf Rauschen zwischen zwei Rundfunkstationen einstellen und mit L 310 den Abstimmanzeiger auf Null abgleichen.

Frequenzanzeiger

Signalgenerator an die Antennenbuchse (240 Ohm symmetrisch), Generator und Gerät auf 95 MHz stellen. Mit R 505 den Frequenzanzeiger auf 95 MHz stellen.

UKW-Oszillator und Vorkreis

FM-Taste drücken, Festsenderspeicher in Stellung FM, den Signalgenerator an der UKW-Antennenbuchse (240 Ohm symmetrisch) anschließen. Am Generator und Gerät 88 MHz (moduliert) einstellen und L 104 (Oszillator), L 102, L 103 (Vorkreise) auf Maximum am Abstimmanzeiger abgleichen.

Am Generator und Gerät 104 MHz einstellen und C 112 (Oszillator), C 105, C 114 (Vorkreise) auf Maximum am Abstimmanzeiger abgleichen. Den Abgleich bei möglichst niedriger HF-Eingangsspannung durchführen.

Decoder, SCA Filter

FM-Taste drücken, Festsenderspeicher in Stellung FM, R 447 auf ca. 250 Ohm stellen, Multiplex-Generator am Antenneneingang (240 Ohm symmetrisch) anschließen und 1 kHz, Hub 40 kHz, 1 mV (rechter Kanal) einspeisen, Wechselspannungs-Röhrenvoltmeter oder Oszillograph über 100 kOhm am Punkt "e" anschließen, Gerät und Multiplex-Generator genau aufeinender abstimmen, dann AFC-Taste drücken.

L 403 und L 404 auf Maximum abgleichen (38 kHz), danach L 402 und R 434 auf mini-male Lautstärke im linken Kanal abgleichen. Das Eingangssignal auf 10 μV reduzieren und mit R 447 den Decodierungsbeginn einstellen. Am Multiplex-Generator 1 kHz, Hub 40 kHz, 1 mV (linker Kanal) einstellen, und das Übersprechen auf den rechten Kanal kontrollie-ren. Nötigenfalls mit R 434 einen Mittel-wert zwischen links und rechts einstellen. Muting-Taste drücken und R 219 so einstellen, daß bei 30 μV HF-Eingangsspannung von stumm auf Empfang umgeschaltet wird.

67 kHz, ca. 400 mV auf den Decodereingang geben. Oszillograph oder Röhrenvoltmeter an Punkt "f" und mit L 401 auf Minimum abgleichen.

ZF 460 kHz (AM)

MU-Taste drücken, Signalgenerator über eine Kunstantenne (200 Ohm, 200 pF in Serie) am Antenneneingang anschließen und 460 kHz einspeisen.

Die Spulen L 311/312/307/308/314 auf Maximum des Abstimmanzeigers abgleichen. Die Ausgangsspannung des Signalgenerators soll so dosiert sein, daß am Abstimmanzeiger 2,5 Teilstriche nicht überschritten werden. Den ZF-Saugkreis mit L 204 auf Minimum abgleichen.

KML Oszillator und Vorkreis

Über eine Kunstantenne (200 Ohm 200 pF in Serie) den Signalgenerator an der KML-Antennenbuchse anschließen und in der gleichen Reihenfolge, wie in der Tabelle angegeben, abgleichen.

BereichEinzustellende Frequenz am Generator und GerätBezeichnungAbgleich-positionAbgleich (Outputmeter)
MU500 kHzOszillatorL 207Maximum
MU1 650 kHzOszillatorC 217Maximum
MU650 kHzVorkreisL 202Maximum
MU1 500 kHzVorkreisC 207Maximum
LU150 kHzOszillatorL 208Maximum
LU200 kHzVorkreisL 203Maximum
SU II6,09 MHzOszillatorL 205Maximum
SU II6,09 MHzVorkreisL 201Maximum
SU I12,5 MHzVorkreisC 206Maximum

Eventuell den Abgleich von L 201 bei 6,09 MHz wiederholen.

Fig. 8 Abgleichpositionen
DUAL KA 460 - KML Oszillator und Vorkreis - 1

Fig. 10 HF-Teil, Schaltbild
DUAL KA 460 - KML Oszillator und Vorkreis - 2

Transistoren von der Anschlußseite gesehen Transistors as seen from the connecting side Transistors vus du côté des connexions
DUAL KA 460 - KML Oszillator und Vorkreis - 3

DUAL KA 460 - KML Oszillator und Vorkreis - 4

DUAL KA 460 - KML Oszillator und Vorkreis - 5

Fig. 11 NF-Teil, Schaltbild
I R525 220K T521 BC173C R530 33K V7 AJ1 Z RS22 82K R524 150K C522/22p C52k/3.9n R529 62K C523 1.2n R533 2.2K R526 1K R521 2.2K R521 4.7μ R531 1.5K R532 150K rK & IK 15V AJ4O Y II 15V AJOY X Monitor AK5 LF AK4 RF AK2 RB AK1 LB Band I RF R102 1M AL5 RF' R102 1M AL4 LF' Band II RF R102 1M AL2 RF' R102 1M AL1 LF' 4 Channel B B E E K 2 N 2218 BC 207 B 251 B 2 N 2904 BC 172 B 161 - 10 B K E B D 507 B D 608 RF RF LF Z III IV 51e 50h 50k R101 5.6K AN3 50f AN6 47f AM3 AN4 50i AN7 47i 46g AM1 R100 5.6K AN8 49i AN2 48f R100 5.5K AN1 49i AN9 48h LB Transistor von der Anschlußseite gesehen Transistors as seen from the connecting side Transistors vus du côte des connexions

R520182521523522524523526528528530531533532540-544100101620-620600-616
C520521522523524523525540-543620-629600-605 114

DUAL KA 460 - KML Oszillator und Vorkreis - 7

620-630720-724110120120140141P14
600-516P110680-683142143144
620-629720-724110680-686145142
600-505114112,113111141143

AF2 C800 1μ 6 AH7 9 R300 25K C802 47μ 7 R808 1.5K 8 R143 1K R143 1K R143 1K R143 1K R142 150 C141 0.22μ C141 0.22μ C140 3.3n C142 4.7n C142 6.7n P143 70μ R145 18k R145 33n R145 18k R145 70k C142 6.7n C142 6.7n S22 CE1 S24 CF4 CF5 S22 BU5 BU6 BU7 BP2 Z R121 2.7K R121 15n R122 22K R122 2.2K R121 2.7K R121 15n R122 2.2K RU5/01u CUO/01u BU3 BU2 CE4 BZ1 BZ2 S23 S21 S23 C130 680p BU1 BU9 X XI -1.4V BP9 X S21 CE2 BZ3 BZ4 S23 S21 S23 CE2 BS5 BS6 BS7 BS5 BS6 BS3 BS2 CE5 CF1 CF2 S24 S22 C130 680p XII -1.4V BP9 X BT7 BT6 BT4 BT8 BT2 BY2 BDT3 BV5 R150 50K BP9 P150 50K XLI BP1 Y BV1 R150 50K P150 50K P150 50K P150 50K P150 50K P150 50K P150 50K P150 50K P150 50K P150 50K P150 50K P150 50K P150 50K P150 4.7n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.6n 4.7n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.3n 3.6n 4.7n 3.3n 3.3n 3.3n 3.3n 3.3n 3.6n 4.7n 3.3n 3.3n 3.3n 3.6n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.8n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.9n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.7n 4.8n 4.6n 4.6n 4.6n 4.6n 4.6n 4.6n 4.6n 4.6n 4.6n 4.6n 4.6n 4.6n 4.6n 4.6n 4.6n 4.6n 4.6n 4.6n 4.6n 4.6n 4.8m/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DACB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DCB/DC8/CNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/BNC/ VI Filter Filter Filtre VIII Universal-Treiber Driver universel

141 P140P141840-645150P150150P150300808804
142 143144145121122740-746150P150150P150303301307
143142120800
141143840-642121130740-743800802

VIII R800/15K C800 1u R800/47K C800/150p R803/22K T800 BC 207B R802 2.7K AH7 X 9 R300 25K 7 C802 4.7u R804 8.20 R805 2.7K C804 2.2p R806 4.7K C803 100p 1N4/46 D801 D800 T802 BC 161-10 R807/22 R808 15K C805 4.7u 5 T301 2N2218A 1/3 AG1,AH1 AF1,AI1 C301 1u V T303 BD 607 R304 1k T304 BD 608 R305 0.33 AF3 R306 0.33 R308 10 C300 4.7n T302 2N290X U XIII HF-Teil RF-board Partie HF 12V~ R305 4.7n R306 0.33 R307 0.33 R308 10 S15 CG3 S16 R130 470 CC4 CG4 S15 CG1 R130 470 CC2 S16 R CG2 L- S17 BW1 R- S18 BW3 S17 S18 BW4 S18 BW5 L- Rear S17 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 S18 C- Rear Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone Jack Prise de casque Kupfhörerbuchse Headphone Jack Prise de casque Kupfhörerbuchse Headphone Jack Prise de casque Kupfhörerbuchse Headphone Jack Prise de casque Kupfhörerbuchse Headphone Jack Prise de casque Kupfhörerbuchse Headphone Jack Prise de casque Kupfhörerbuchse Headphone Jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque Kupfhörerbuchse Headphone jack Prise de casque

Filter

Filter

  1. 保存时间

Universal Treiber

IX Elektronische Sicherung

Electronic fuse

X Stromversorgung (Stabilisierung)

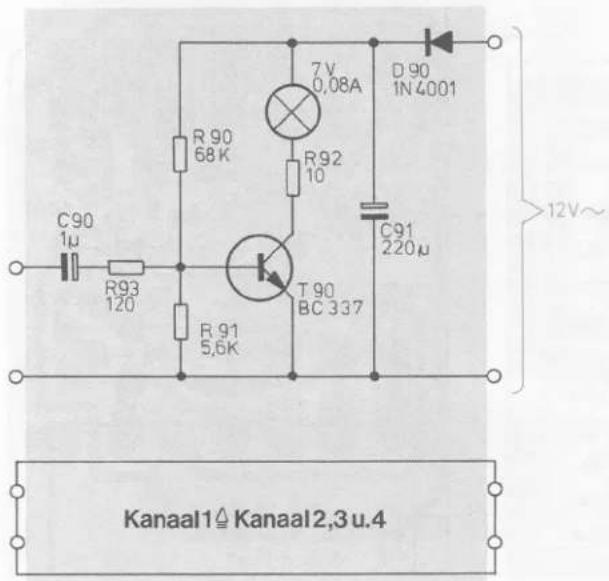

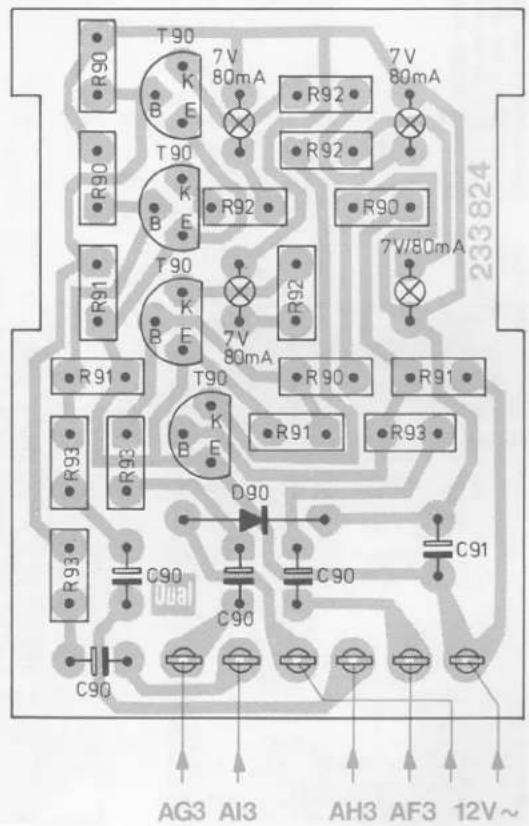

XIII Quadro Stereo-Pegelanzeige

Quadro/stereo-level-indicator

Änderungen vorbehalten

Fig. 12 AM-HF-Teil 236 874 Leiterseite
AO7 AP7 AP6 AP5 gn ws C425 C423 L204 R229 R227 O-7V L208 R218 L207 L205 R201 R202 R217 R204 R205 R222 C219 C218 B1 A06- BB BF 1 2 3 7 6 5 4 3 2 1 BG C228 BC BH BJ BK BL C208 C207 C206 BM C205 C204 C203 C205 C215 C211 C210 R206 R207 T201 E 10.5V 11V k j k1 D201 11.5V R219 R218 R217 R216 R215 R214 R213 AP9 AX1 AP2 AW1

Fig. 13 Tastenanzeigeplatte 236 880 Leiterseite
DUAL KA 460 - KML Oszillator und Vorkreis - 11

Fig. 14 Festsenderspeicher 236 873 Leiterseite
Fig.
5 4 3 2 1 R506 AV 2 1 AW R507 R508 R504 R505 K T 501 B E R503 R502 R501 20V 2 1 AX Festsenderspeicher Memory device Dipositif à mémoire

Fig. 16 UKW-Teil 236 B72 Leiterseite
AP9 AX1 AS2 AS1 ge ws C219 R217 R204 R205 C214 D201 T204 0/0V B E R216 R213 R214 R215 -0.17/0V R220 K E R221 1202 C225 O/11.5V R211 L209 O/0.7V 11.5V C224 R226 R228 R210 R210 R210 R210 R210 R210 R210 R210 R210 R210 R210 R210 R210 R210 R210 R210 R210 R210 R210 R210 R213 R214 R215 C223 C223 C223 C223 C223 C223 C223 C223 C223 C223 C223 C223 C223 36 35 34 33 32 31 AW1 AP3/4 +

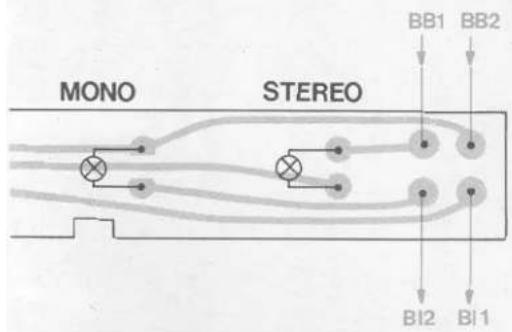

DUAL KA 460 - KML Oszillator und Vorkreis - 14

AT 2 C101 1 C119 R101 L101 C102 4.1V C103 T101 G R102 R103 C104 R104 ge R120 2.5V R118 B T103 E C118 L105 10.8V R117 MP1 ge R123 11.5V R116 R115 L107 C121 R125 C107 R108 R107 C111 R109 R106 WIS 0.7V C116 D T102 G1 G2 C113 C122 D102 D101 R112 L108 L104 C108 B K C109 0.25V C112 L103 C123 D103 C114 AU

Fig. 17 Steuerverstärker 236 B61 Leiterseite

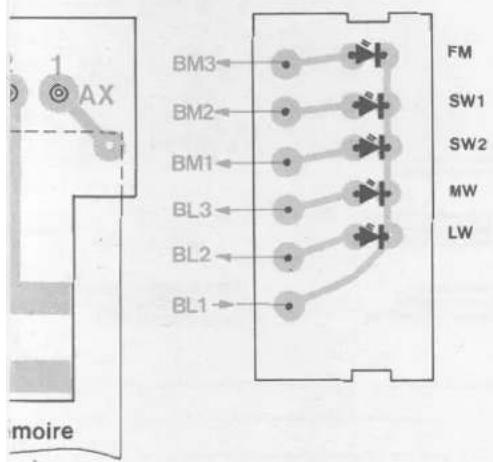

Fig. 15 Leuchtdiodenplatte 236 879 Leiterseite
1 AX BM3 BM2 BM1 BL3 BL2 BL1 FM SW1 SW2 MW LW moire

DUAL KA 460 - KML Oszillator und Vorkreis - 17

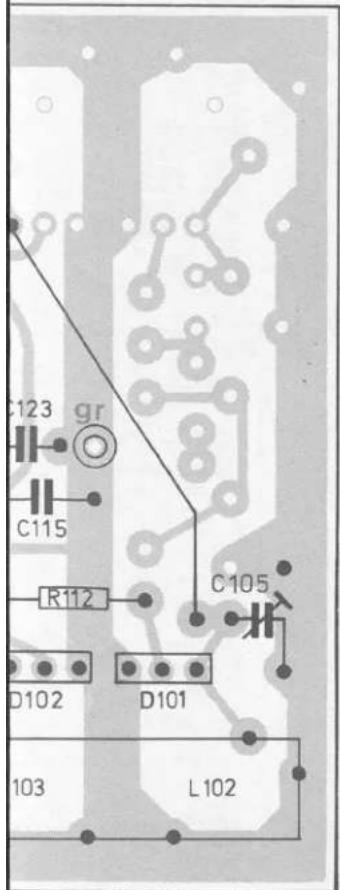

Fig. 18 Stereo-Decoder 236 882 Leiterseite
C123 gr C115 R112 C105 D102 D101 L102 103

C412 -9.4V R434 R432 R430 E K T409 E B T410 R445 C427 R444 C418 C426 C423 C425 C420 -7.5V C428 C413 C418 C429 R439 R431 R436 C411 R426 C414 R437 T411 R440 D G S T412 R443 K E T413 R441 L404 C415 C416 R442 C415 R438 R437 R428 R427 T408 E K T408 E K T407 -0.6V -0.9V -1.5V -0.6V -1.5V R422 R421 R426 R428 R427 C409 C407 C406 C405 C402 AS 2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

F/LB LF/RB LF/RB RF/LB VII VII BR V V BP 15V—1 10 8 2 2 23.5V—2 2 2 7 3 3 3 3 6 4 4 4 5 5 5 5 5 5 5 5 5 4 4 6 6 6 6 6 6 6 6 3 3 3 3 R120• R120• R120• R120• R120• R120• R120• R120• R120• R120• R120• R120• R120• R120• R120• R120• R120• R1123 C123 C123 7 7 232 964 10kV—-14.6V—9

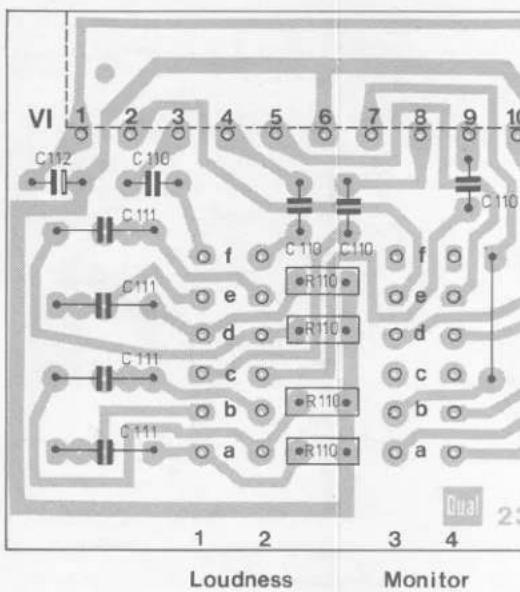

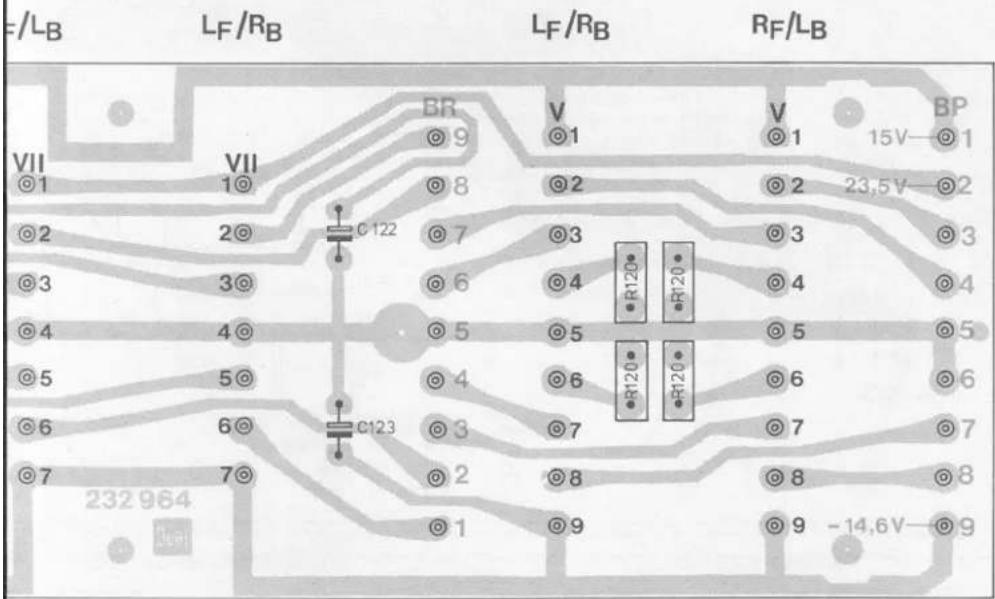

Fig. 19 Betriebsartenschalter 236 B58
VI 1 2 3 4 5 6 7 8 9 10 C112 C110 C111 f C110 C110 f e R110 e d R110 d c c b R110 b a R110 a Dual 2: Loudness Monitor 1 2 3 4

Fig. 20 Buchsenplatte 236 871 Leiterseite
4CH TAPE 1 TAPE 2 MONITOR PHONO OUT C423 AO C425 C426 C428 C429 C418 -7.5 V C428 D G S T412 R443 K E T413 B R441 0V -15 V C416 R442 C419 II 1 2 3 4 5 6 7 8 9 10 11 R100* R101* R102* R102* R101* R102* R102* R101* R102* R102* R101* R102* R102* R101* R102* R102* R101* R102* R102* R101* R102* R102* R101* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R102* R102* R102* R102* R102* R102* R102* R102* R102* R102* R102* R102* R102* R102* R102* R102* R102* R102* R102* R102* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R103* R104 A.K. AL I 2 3 4 5 6 7 8 9 10 11 AN 9 8 7 6 5 4 3 2 1 Dual 232 966 r.K. LK. AJ 23,5V 2 3 4 15V 5 -14,6V

alter 236 858 Leiterseite
Monitor Stereo 2x Stereo 4CH SQ Multi 15V -14,6V 23,5V C114 15V C110 C113 III 1 2 3 4 5 6 7 8 9 IV 1 2 3 4 5 6 7 f f e e d d c b b a a 50h (LF) 51e (RF) 49e (RB) 49 h (LB) Dual 233036

Fig. 21 ZF-Platte 236 881 Leiterseite
L309 L310 C334 D308 R332 C330 C333 D304 -0.5V R326 K R327 R328 L314 R329 C325 C327 C329 C322 T308 B B T309 R322 R321 C331 D307 R337 C334 R335 C328 D305 R331 D310 R303 R318 R323 D303 C320 E K K L307 L308 C319 R316 R341 T306 1V T305 L312 C310 L311 C337 MP1 R314 C318 E T307 -0.5V B E T306 B R315 C316 L305 C314 L306 C315 L304 C312 L303 R313 R311 R309 R312 R304 E K E T304 C317 R317 C323 R324 K E T310 B R325 D306 W rt R446 C318 C314 C311 D302 C307 C303 C304 C301 C309 AR 2 1 9 8 7 6 5 4 3 2 1 AP T 302 2.4V K B R305 E R308 R309 T 301 A R 2 1 9 8 7 6 5 4 3 2 1

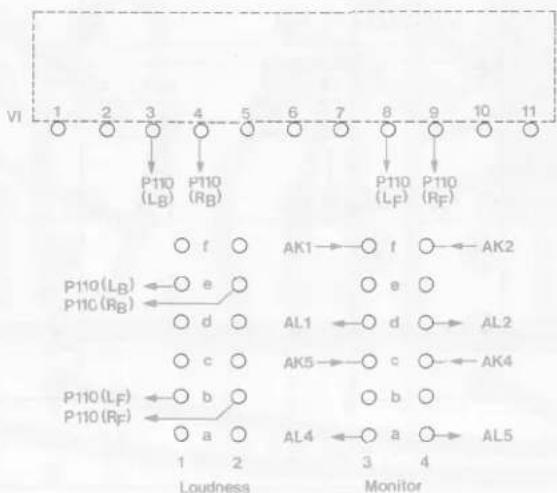

Fig. 22 Betriebsartenschalter (Anschlüsse) 236 858
VI 1 2 3 4 5 6 7 8 9 10 11 P110 (LB) P110 (RB) P110 (LF) P110 (RF) f f ← f ← AK2 e e d d ← AL2 c c ← AK4 b b a a ← AL5 1 2 3 4 Loudness Monitor

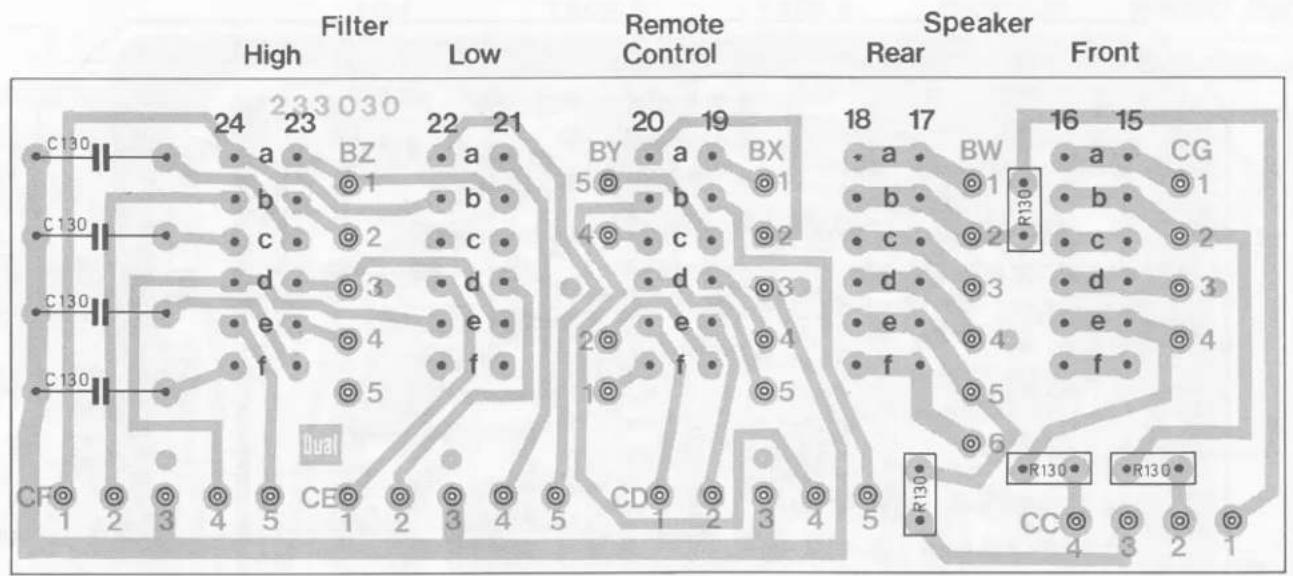

Fig. 23 Schalterplatte 236 866 Leiterseite
Filter High Low Remote Control Speaker Rear Front 23 30 24 21 20 19 18 17 16 15 24 23 30 22 21 BY a BX 5 b 4 c 3 d 2 e f f 1 2 3 4 5 Dual CF 1 2 3 4 5 CE 1 2 3 4 5 CD 1 2 3 4 5 R130 R130 a BW a CG b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b CC 4 3 2 1

Fig. 24 Pegelregler 236 864 Leiterseite
DUAL KA 460 - KML Oszillator und Vorkreis - 27

Fig. 25 Klangregler 236 865 Leiterseite
DUAL KA 460 - KML Oszillator und Vorkreis - 28

Fig. 26 Lautstärkeregler 236 859 Leiterseite
Dual P110 (LF) P110(RF) P110 (RB) P110(LB) 233028 VI 4 VI 3 VI 9 VI 8 S2e S1e S2b S1b BP4 BP3 BP7 BP8

232394 227 -14.6V -22V 22V 01 2 6 5 4 3 2 1 22V 05 A1 -22V 05 VIII -1.2V -1.2V -1.2V -1.2V -1.2V -1.2V -1.2V IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX IX X R300 R308 C300 C300 C300 C300 R308 R308 R308 R308 R308 R308 R308 R308 R308 R308 R308 R308 R308 R308 R308 R308 R308 R308 R308 R308 R307 R307 R307 R307 R307 R307 R307 R307 R307 R307 R307 R307 R307 R307 R307 R307 R307 R307 R307 R307 R306 R306 R306 R306 R306 R306 R306 R306 R306 R306 R306 R306 R306 R306 R306 R306 R306 R306 R306 R306 R305 R305 R305 R305 R305 R305 R305 R305 R305 R305 R305 R305 R305 R305 R305 R305 R305 R305 R305 R305 R304 R304 R304 R304 R304 R304 R304 R304 R304 R304 R304 R304 R304 R304 R304 R304

LF
87
8
RF

Fig. 28 Eingangsimpedanzwandler II Schaltbild
15V R542 680 C542 1μ R544 270K T540 BC173C R543 47K R544 270K C542' 1μ R542'680 T540' BC173C R540 1.5K C540 0.1μ -14.6V R541 560K C541' 150p R541' 560K C540' 0.1μ R540' 1.5K Kanal 3u.4 ≦ Kanal 1u.2 7 10 8 9

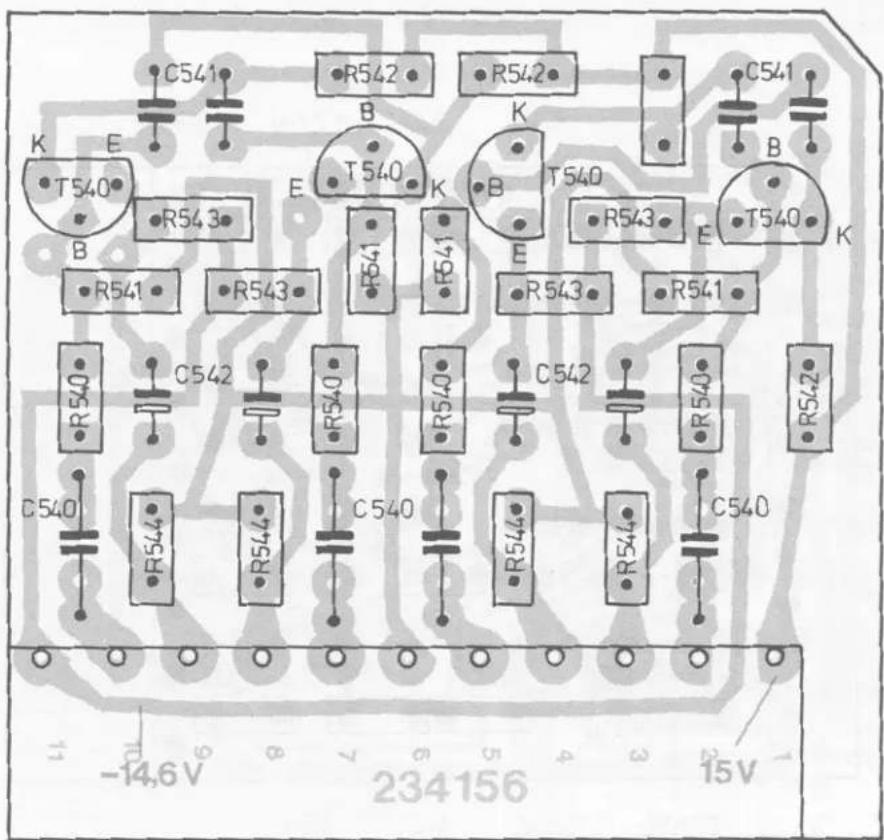

Fig. 29 Eingangsimpedanzwandler II 236 857 (Leiterseite)
C541 K E T540 B R543 E R541 R543 R540 C542 R540 C540 R544 R544 C540 R544 R540 R544 R543 R541 R542 R542 C542 R540 C540 -14.6 V 234156 15V

Fig. 30 SQ-Decoder III Schaltbild
C620 68n 5,8V 23,5V 5,9V 5,9V C625 6,8n C626 39n R628 3,9K R627 39n R627 4,7K R626 4,7K 17,5V C629 /2,2μ C629 2,2μ 15V R630 220K R630 220K I620 XC 1312 P 6 7 4 5 1 2 3 R620 7,5K R621 47K R630 220K R630 220K 5,8V C623 4,7K R625 4,7K C624/68n C622/39n R624 3,9K 5,9V R622 3,9K C623 0,22μ C621 39n 5,8V C629 2,2μ C629 2,2μ 17,5V 8 C620 68n 5,9V 5 8 C620

Fig. 31 SQ-Decoder III 232 461 (Leiterseite)
5,9V 5,9V 17,5V 23,5V R629 C628 R627 R628 R630 R626 C626 C625 C629 C620 C627 C629 R622 I 620 14 R621 C629 7 1 R620 C623 R630 C620 R625 C629 C621 C624 R623 R624 R630 17,5V 5,9V 5,9V 15V +1 E2 A3 A4 L5 A6 A7 E8 9

Fig. 32 Multimatrix-Decoder IV Schaltbild
23.5V 1 R600 560K 4.7 V T600 BC 173C R604 10 K 2°/o 14.8 V R608 150 K 2°/o T602 BC 415 B R612 3.3K 2°/o 15.5 V R617 18K C 600 1μ 4.2 V R605 4.7 K 2°/o C 602 1μ 9V R610 150 K 2°/o R613 3.9 K 2°/o R615 220K R601 150 K R602 150 K R606 4.7 K 2°/o C 603 1μ R611 150 K 2°/o R614 4.7 K R616 220 K 5.3 V R618 18K C 601 1μ T601 BC 173C R609 150 K 2°/o T603 BC 173C R603 470 K R607 10 K 2°/o 4.8 V R609 13 V 12.5 V

Fig. 33 Multimatrix-Decoder IV 232 462 Leiterseite

12.5V 9V 15.5V 13V R609 T603 R611 T 602 R612 23.5V 14.8V R607 K B E K E B R610 R604 R608 5.3V R603 K C603 C604 R600 R602 C602 C600 4.7V R606 C605 T600 4.8V R618 R614 R616 R615 R613 R605 R601 R617 4.2V 12V Dua MU 229 550 7 E8 A5 L4 A3 E2 *1

Fig. 34 IC-Verstärker V Schaltbild
10V C680 1μ 2 R580 100 K 5 12 1680 709 3 9 10 15V R682 1.5K 9.5V R584 220 C684 4.7μ 3 C683 22P R683 100 K C682/15p - 14V -14.5V C685 1μ 4 5 8 6 Kanal 2 a Kanal 1 7

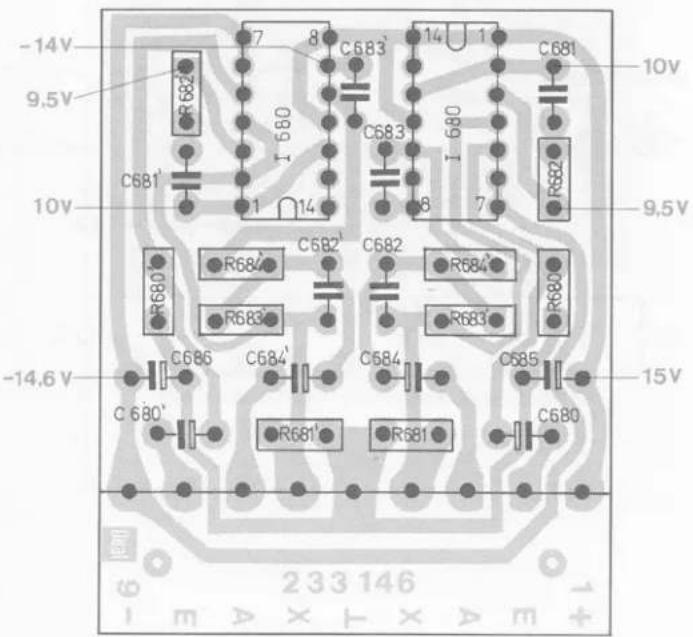

Fig. 35 IC-Verstärker V 232 459 (Leiterseite)
-14V 9.5V 10V -14.6 V C682 7 8 C683 14 1 C681 10V C681' I 680 C683 I 680 R682 9.5V C682' C682 R684 R683 R680 C686 C684' C584 C585 15V C 680' R681' R681 C680 2 3 3 14 6

Fig. 36 Impedanzwandler VI Schaltbild
T720 BC 173 C R720 1.5K R721 100 K R724 2.20K R723 10K C721 1μ R722/680 1 15V -14,5V 6 3 5 7 10 4 8 9 Kanal1 ≦ Kanal 2,3 u.4

Fig. 37 Impedanzwandler VI 236 863 Leiterseite
R722 R722 R722 K B E T 720 R723 T 720 B T 720 K B T 720 R723 E T 720 R721 R723 R721 R721 R723 R721 R720 C721 C721 R720 C721 C721 R720 C720 C720 R724 C720 C720 R724 C720 -14.6V Dual 233599 15V

Fig. 38 Zwischenverstärker VII Schaltbild
4 R640 56 K R641/12K 2 ° 0,5V C 641/47p 23,5V R643/27K 2 ° 2,5V R644/6.8K 3 C 642 2,2μ T640 BC 253 T641 BC 207 -14 V -14,6V 7 2 R645 3,3K C 640 1μ R642/27K r.K. 6 5

Fig. 39 Zwischenverstärker VII 232 460 Leiterseite
14V R642 B E K T641' R644 R644 T641 K E B R642 R643 0,5V R645 R643 0,5V T640 K E B C641' C641 R645 R641 2.5V R640 C642' C642 R640 C640' -14,6V Z V 2 2 9 5 5 4 E 6 A 5 1 4 A 3 E 2 +1

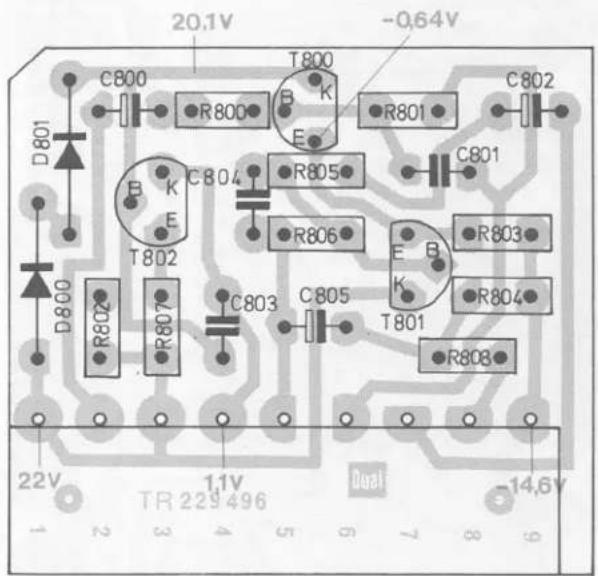

Fig. 40 Universaltreiber VIII 232 452 Leiterseite
20.1V -0.64V C800 R800 T800 B K E R801 C802 D801 B K E R804 R805 C801 T802 B E R803 E B K R804 T801 R802 R807 C803 C805 R808 22V 1.1V TR 229 496 Dual -14.6V 1 2 3 4 5 6 7 8 9

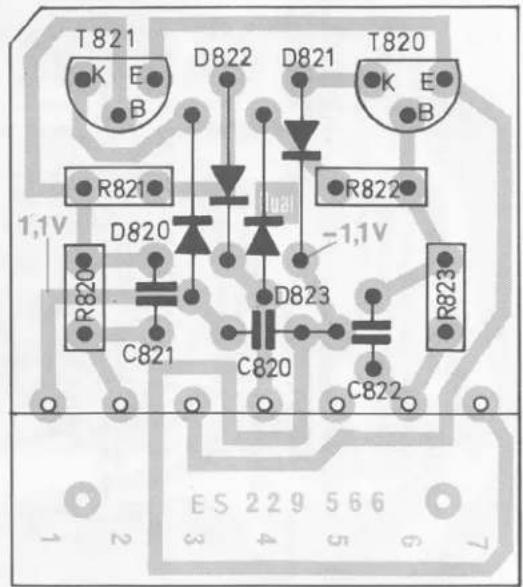

Fig. 41 Elektronische Sicherung IX 232 451 Leiterseite
T821 K E B D822 D821 T820 K E B R821 R822 1,1V D820 -1,1V R820 C821 D823 C820 C822 R823 ES 229 566 1 2 3 4 5 6 7

Fig. 42 Filter XI Schaltbild
-0.35 V R742 22K C741 1μ R743 56K C740/4.7n T740 BC 239C -0.95V C742/4.7μ R744 100K R740 12K R741/220K -14.6V 15 V R745 4.7K 3 R746/12K 9 r.K. 5 7

Fig. 43 Filter XI 233 053 Leiterseite
-14.6V R743 R744 R746 R746 R744 R743 -0.35V T740 C741 C742 C742 K E C743 C741 B -0.95V B R740 R741 C743 R740 E K R745 R742 C740 R741 C740 R742 R745 0.91 FI 229 564 15V F8 A7 L5 A3 +1

Fig. 44 Stromversorgung X Schaltbild

AA7 6 R932 15K D930-933 4×52060A R935/15K XIV R933 15K R934 15K R907 2 4 5 7 9 1 8 3 22V 22V AB1 AB2 AB3 AB4 V 4A 4A 4A 4A R906 1K C912 10000μ C911 10000μ D920-D923 4×1N4148 R921 18K R922 6.6K R923 5.8K R924 18K Q5V XV T920 BC174A R928 22K T921 BC174A DBV R926 33K 1.7V R927 22K R929 330K R930 62 T922 Z TX542 4.14V 43.5V C920 220μ

X Stromversorgung (Stabilisierung) Power supply (stabilization) Alimentation en courant (stabilisierung)
XIV Gleichrichterplatte Rectifier plate Plaque du redresseur
XVI Stabilisierung Stabilization Stabilisation
XV Gleichrichtersteuerplatte Rectifier control plate Plaque du redresseur de commande

22.8V D902-D905 4+1N4001 C902 470μ C903 470μ C906 22n C909 22n C900 47μ D907 1N4001 D908 1N4001 R904 12 2% R905 47μ T901 BC 253B C905 47μ R905 330K R901 3.3K R900 6.8K T903 2N2904 D909 BZX 62 D910 R910 6.8K D911 BZX62 D912 R912/8.2 2% T902 2N2218A R910 6.8K T903 2N2904 D913 ZU15 R908 22 XVI R903/3.3K R902/150 R903/3.3K R902/150 R903/3.3K R903/6.8K R904 12 2% T900 BD13B R901 3.3K R902/150 R903/3.3K R904/6.8K D901 ZU15 D900 ZU15 C910 1000μ AC6/7 Y AA3 AA2 AA1 AE1 AC 4/5 X AD3 W Z AE3 AC1

Bei Verwendung des Brückengleichrichters B 40 C 5000 anstelle der 4 Tyristoren D 930 – 933 entfallen die Widerstände R 932 – 935, sowie die Gleichrichtersteuerplatte XV. Die Kontakte XV 2 und XV 4 sind durch eine Drahtbrücke verbunden.
Whe using bridge rectifier B 40 C 5000 instead of 4 thyristors D 930–933 the resistors R 932–935 and the rectifier control circuit board XV are omitted. Terminals XV 2 and XV 4 are interconnected by a wire bridge.
En usant le pont redresseur B 40 C 5000 au lieu des 4 Tyristors D 930–933, on n'applique pas les résistances R 932–935 et la plaque de redressement XV. Les contacts XV 2 et XV 4 sont dans ce cas courtcircuités.

DUAL KA 460 - KML Oszillator und Vorkreis - 49

DUAL KA 460 - KML Oszillator und Vorkreis - 50

DUAL KA 460 - KML Oszillator und Vorkreis - 51

DUAL KA 460 - KML Oszillator und Vorkreis - 52

DUAL KA 460 - KML Oszillator und Vorkreis - 53

DUAL KA 460 - KML Oszillator und Vorkreis - 54

Fig. 45 Stromversorgung X 236 868 Leiterseite
40.5V C904 41.4V C900 C901 D906 AA 2 3 4 5 6 7 D900 D901 1901 E B C905 30V 1900 K E R904 41V -14.6V C906 C902 D905 D904 C908 XV 1 R907 2 3 4 5 6 7 C909 D903 D902 C905 23.5V C906 -15V XIV 1 2 3 4 5 6 7 8 9 AD 3 2 1 AE 3 2 1 AC 1 2 3 4 5 6 7 1 2 3 4 5 AB 22V -22V F4A F4A F4A F4A -22V XVI 22.8V 1 2 3 4 -22.8V C911 R906 233610 C912

Fig. 47 Gleichrichter XIV 237 429 Leiterseite
Fig. 48 Gleichrichtersteuerung XV 236 883 Leiterseite

Fig. 46 Gleichrichter XIV 233 605 Leiterseite
DUAL KA 460 - KML Oszillator und Vorkreis - 56

Fig. 49 Stabilisierung XVI 236 869 Leiterseite
22.1V 15.4V T 903 R910 -21.5V T 902 -15.4V K B E D913 21.5V R912 -22.1V E B K D914 R908 D909 D910 R911 D911 D912 R909 15V 22.8V -22.8V -14.6V 234157

Fig. 50 Vorverstärker I 236 856 Leiterseite
8,5V 0,68V 0,6V 1,25V T 521 K B R531 C524 C523 C525 C523 R524 R527 C521 R523 R532 R533 R532 R521 R520 R529 R530 R526 R531 C529 C522 C521 R524 R527 C521 R523 R532 R533 R521 R520 R529 R530 R526 R531 C529 C522 C521 T 520 R 528 T 520 R 528 R 526 R 526 R 526 R 526 R 526 R 526 R 526 R 526 R 526 R 526 R 526 R 526 R 526 R 526 R 526 R 526 R 526 R 8,5V 0,68V 0,6V 1,25V 23,5V

Fig. 52 Anschlußschema 110, 117, 220, 240 V

Fig. 51 Netzanschlußplatte 231 416 Bestückungsseite
T2A(110/117V) T1A(220/240V) Netz Mains Réseau C40 Trafo Transformer Transfo Thermoschalter Thermoswitch Thermo-rupteur

T 1A 240 V T 1A 220 V T 2A 117 V T 2A 110 V

Fig. 54 Lichtanzeige 236 862 Leiterseite

Fig. 53 Lichtanzeige, Schaltbild
7V 0,08A R90 68K R92 10 D 90 IN4001 C90 1μ R93 120 R.91 5,6K T 90 BC 337 C91 220μ >12V~ Kanaal1△ Kanaal2,3 u.4

T90 7V 80mA R90 R92 7V 80mA T90 R90 R92 R91 T90 7V 80mA R91 R92 R93 T90 R90 R91 R93 R93 C90 C90 C90 C91 D90 C90 AG3 AI3 AH3 AF3 12V~

Ersatzteile

Pos.Art.-Nr.BezeichnungAnzahl
1233 840Abdeckhaube CH 40 kpl.1
2233 358Bodenplatte kpl.1
3229 816Elastikpuffer grau6
4236 842Werkbrett ohne Scharnier1
5236 843Scharnier kpl.2
6231 654Scharnierachse2
7210 146Sicherungsscheibe 3,22
20210 668Scheibe 5,3/10/1 ST2
21234 145Druckfeder4
22231 656Scharnierkurve4
23231 657Scharnierlasche2
24236 092Scheibe 6,2/10/1 ST2
25234 837Einstellmutter2
26231 767Sicherungsblech4
27210 286Linsenblechschraube mit Kreuzschlitz B 2,9 x 9,54
28233 365Abdeckung für Regelverstärker kpl.1
29223 793Schiebeknopf9
40236 844Seitenblende rechts1
41236 845Seitenblende links1
42236 846Seitenwinkel rechts kpl.1
43236 847Seitenwinkel links kpl.1
44218 792Linsenblechschraube mit Kreuzschlitz B 3,5 x 136
45236 848Frontblende kpl.1
46233 385Einlageblende1
47233 386Zierring1
48236 849Skalenfenster kpl.1
49233 388Blende für Quadroanzeige1
60233 387Abdeckung für Lautstärkeregler1
61233 393Zierscheibe für Drehknopf1
62226 346Kopfhörerbuchse2
63224 377Abdeckring2
64236 631Skalenzeiger kpl.1
65236 632Mikro-Miniatur-Lampe 5 V/60 mA1
66236 633Skala1
67236 634Skalenseil1
68236 636Zugfeder1
69208 804Seilrolle3
80236 637Greifring3
81236 891Lichtkasten1
82218 451Lampenfassung5
83259 373Skalenlämpchen 12 V 0,1 A5
84236 850Feldstärkeinstrument1
85236 851Anzeigeinstrument für Nulldurchgang1
86236 852Frequenzanzeigeinstrument1
87236 638Netzschalter1
88236 642Tastenkappe1
89236 854Drehkondensator kpl. mit Abstimmregler1
100218 754Abstimmregler1
101221 984Drehknopf1
102203 239Filzring1
103233 373Rückwand kpl.1
104233 375Rückwandschild für Lautsprecherbuchsen1
105233 376Rückwandschild für Anschlußbuchsen1
106233 724Linsenschraube mit Kreuzschlitz AM 4 x 1013
107257 115Scheibe B 4,319
108221 979Scheibe B 3,75
109210 285Linsenblechschraube mit Kreuzschlitz B 2,9 x 9,512
120233 726Linsenblechschraube mit Kreuzschlitz BZ 4,2 x 136
121233 725Linsensenkschraube mit Kreuzschlitz AM 4 x 126
122228 529Sechskantblechschraube mit Schlitz BZ 3,5 x 9,56
123220 141Netzkabel kpl.1
124233 851Antennensatz AM 1/FM 1 kpl. (Behelfsantenne)1
125222 036Antennenbuchse AM1
126222 040Antennenbuchse FM1
127213 176Linsenblechschraube mit Kreuzschlitz B 2,9 x 154
128209 729G-Schmelzeinsatz T 2 A (110, 117 V)1
129209 737G-Schmelzeinsatz T 1 A (220, 240 V)1
140236 855Netztrafo kpl.1
141231 418Anschluß-Schild1
142231 416Trafoanschlußplatte kpl. (primär)1
143233 617Trafoanschlußplatte kpl. (sekundär)1
144225 295Scheibe B 8,44
145229 830Durchführungstülle4
146225 293Senkscheibe4
147221 728Senkschraube AM 5 x 104
148230 158Federleiste 9-polig4
149223 834Federleiste 7-polig9
160226 514Federleiste 5-polig13
161229 864Federleiste 4-polig1
162229 869Federleiste 3-polig8
163232 342Federleiste 2-polig12
164233 320Distanzmutter 20 mm2
165233 745Distanzmutter 5 mm5
166210 474Zylinderschraube AM 3 x 4,52
167210 469Zylinderschraube AM 3 x 316
168203 475Senkschraube M 3 x B2
169216 481Senkblechschaube mit Kreuzschlitz B 2,9 x 9,51
180233 545Haltenocken 4,5 mm3
181233 546Haltenocken 8 mm5
182210 469Zylinderschraube AM 3 x 318
183230 218Einbaubuchse 8-polig1
184230 189Isolierstück2
185210 584Scheibe 3,2/6/0,5 ST2
186222 041Lautsprecherbuchse 2-polig6
187227 467Sechskantblechschaube mit Schlitz BZ 2,9 x 6,57
188223 811Kabeldurchführung mit Zugentiastung1
189231 684Distanzmutter2
200210 473Zylinderschraube M 3 x 44
201233 837Distanzrolle2
202229 807Sechskantblechschaube mit Schlitz BZ 2,9 x 162
203216 314Papier-Kondensator 50 nF/250 V~/20 %1
204236 964Litzenplatte1
205236 965Stopfen natur1
206233 858Verpackungskerton kpl.1
207233 932Bedienungsanleitung deutsch1
208236 274Bedienungsanleitung fremdsprachig1
Lichtanzeige
210236 862Lichtanzeigaplatte kpl.1
211233 822Lampe 7 V/0,08 A4
212233 825Lampenfassung4
C 90222 213Elyt-Kondensator 1 μF/50 V4
C 91223 269Elyt-Kondensator 220 μF/16 V1
D 90227 344Diode 1 N 40011
R 90223 218Schicht-Widerstand82 kOhm/0,30 W/5 %4
R 91223 266Schicht-Widerstand5,6 kOhm/0,30 W/5 %4
R 92224 147Schicht-Widerstand10 Ohm/0,30 W/5 %4
R 93226 479Schicht-Widerstand120 Ohm/0,30 W/5 %4
T 90224 726Transistor BC 3374
Buchsenplatte
220236 871Buchsenplatte kpl. ohne Module1
221233 600Umschalter 3-polig1
222233 547Verbindungsschieber1
223233 501Einbaubuchse 5-polig5
R 100223 266Schicht-Widerstand5,6 kOhm/0,30 W/5 %8
R 101223 266Schicht-Widerstand5,6 kOhm/0,30 W/5 %8
R 102223 263Schicht-Widerstand1 MOhm/0,30 W/5 %4
Betriebsartenschalter
230236 858Betriebsartenschalter kpl.1
231233 571Distanztück3
C 110228 496Keramik-Scheiben-Kondensator 560 pF/500 V/10.%4
C 111222 499Folien-Kondensator0,22 μF/100 V/5 %4
C 112216 390Elyt-Kondensator3,3 μF/35 V ...3
C 113216 390Elyt-Kondensator3,3 μF/35 V ...3
C 114216 390Elyt-Kondensator3,3 μF/35 V ...3
R 110223 211Schicht-Widerstand1,5 kOhm/0,30 W/5%4
232236 885Kontaktgehäuse kpl. mit Schieber und Taste (Monitor, Loudness)2
233236 884Kontaktgehäuse kpl. mit Schieber und Taste (Stereo, 2 x Stereo, 4 CH, SQ, Multi)5
234231 183Fallenfeder1
235231 179Druckfeder7
236224 913Taste7

Fig. 55 Explosionsdarstellung
Explosionsdarstellung 129 142 140 143 29 45 430 440 420 413 180 P150 P150 280 263 260 270 P140 P141 330 340 181 370 6 360 350 360 2 240 236 490 62 86 95 99 82 84 480 66 64 469 82 87 109 60 49 45 29 47 88 46 61 101

DUAL KA 460 - KML Oszillator und Vorkreis - 64

Demontage des Gehäuses

1) Phono-Chassis herausnehmen, erst Schiebeknöpfe (29) (Regelverstärker), dann Abdeckung für Regelverstärker (28) abziehen. Werkbrett nach Herausdrehen der sechs Linsensenkschrauben abnehmen.
2) Linsenblechschrauben (120) lösen und Seitenteil herausnehmen.
3) Schiebeknopf (29) (Lautstärkeregler) und Drehknopf (101) entfernen. Unten an der Frontblende die 5 Linsenblechschrauben (109) herausdrehen und Frontblende abnehmen.
4) Die 7 Linsenblechsohrauben (109) an der Rückwand entfernen und Rückwand abnehmen.
5) Beim Zusammenbau der Teile ist in umgekehrter Reihenfolge vorzugehen.

Pos.Art.-Nr.BezeichnungAnzahl
LautstärkereglerLautstärkereglerplatte kpl. mit 4-fach-Schiebe-regler 4 x 50 kOhm ohne Flachbandleitung ......-
240236 859SteuerverstärkerSteuerverstärkerplatte kpl. ohne Module ......1
250236 861Folien-Kondensator 0,1 μF/100 V/5 %4
C 120226 459Folien-Kondensator 15 nf/250 V/5 %4
C 121223 885Elyt-Kondensator 100 μF/16 V ..2
C 122220 531Elyt-Kondensator 100 μF/16 V ..2
C 123220 531Schicht-Widerstand 10 kOhm/0,30 W/5 %4
R 120223 898Schicht-Widerstand 2,7 kOhm/0,30 W/5 %4
R 121223 214Schicht-Widerstand 22 kOhm/0,30 W/5 %4
R 122223 215SchalterplatteSchalterplatte kpl. mit Drucktaste ......1
260236 866Folien-Kondensator 680 pF/63 V/5 % ......4
C 130216 229Schicht-Widerstand 470 Ohm/0,30 W/5 % ......4
R 130223 259Kontaktgehäuse kpl. mit Schieber und Taste ......5
261236 867Tastenkörper ......5
262236 658Druckfeder ......5
263233 652KlangreglerKlangreglerplatte kpl. ......1
270236 865Folien-Kondensator 33 nF/250 V/5 %8
C 140222 498Folien-Kondensator 0,22 μF/100 V/5 %4
C 141222 499Folien-Kondensator 4,7 nF/63 V/5 %4
C 142217 981Folien-Kondensator 33 nF/250 V/5 %8
C 143222 498Tandem-Potentiometer 2 x 70 kOhm linear ......4
P 140233 323Tandem-Potentiometer 2 x 70 kOhm linear ......4
P 141233 323Einstellregler 25 kOhm/linear ..4
R 140223 786Schicht-Widerstand 8,2 kOhm/0,25 W/5 %4
R 141220 547Schicht-Widerstand 150 Ohm/0,25 W/5 %4
R 142216 345Schicht-Widerstand 1 kOhm/0,25 W/5 %4
R 143220 548Schicht-Widerstand 2,2 kOhm/0,25 W/5 %4
R 144217 861Schicht-Widerstand 18 kOhm/0,25 W/5 %4
R 145222 215PegelreglerPegelreglerplatte kpl. ......1
280236 864Potentiometer 50 kOhm linear ......4
P 150233 324Einstellregler 50 kOhm linear ......4
R 150229 911EndverstärkerEndverstärkerplatte kpl. ohne Endtransistoren und Module ......1
290236 870Antiwärmescheibe ......8
291222 497Keramik-Scheiben-Kondensator 47 nF/50 V ......4
C 300216 389Tantal-Elyt-Kondensator 1 μF/35 V ......8
C 301216 664Tantal-Elyt-Kondensator 1 μF/35 V ......8
C 302216 664Einstellregler 25 kOhm/linear ...4
R 300223 786Einstellregler 5 kOhm/linear ...4
R 301229 938Schicht-Widerstand 1,5 kOhm/0,30 W/ 5 %4
R 302223 211Heißleiter 40 Ohm ......4
R 303209 902Schicht-Widerstand 1 kOhm/0,30 W/ 5 %8
R 304223 264Schicht-Widerstand 1 kOhm/0,30 W/ 5 %8
R 305223 264Draht-Widerstand 0,33 Ohm/4 W/10 %8
R 306223 217Draht-Widerstand 0,33 Ohm/4 W/10 %8
R 307223 217Schicht-Widerstand 10 Ohm/0,50 W/ 5 %4
R 308223 833Transistor BC 172 C ......4
T 300209 862Transistor 2 N 2218 A ......4
T 301222 209Transistor 2 N 2904 ......4
T 302222 206Treiber-Zwischenplatte kpl. ......1
292233 647Sechskantblechschraube mit Schlitz BZ 2,9 x 9,5 .16
293227 470Glimmerscheibe ......8
294222 202Isoliernippel ......8
295222 189Distanzring ......8
297227 244Zahnscheibe......8
298222 199Zylinderschraube AM 3,5 x 15......8
299222 200Sachskantmutter BM 3,5......8
300229 953Thermoschalter......1
301210 369Sachskantmutter M 5......1
T 303227 785Transistor BD 507 mit Glimmerscheiba......4
T 304229 515Transistor BD 608 mit Glimmerscheibe......4
Vorverstärker I
310236 856Vorverstärker kpl.......1
C 520222 219Elyt-Kondensator 4,7 μF/ 25 V...4
C 521222 219Elyt-Kondensator 4,7 μF/ 25 V...4
C 522217 862Keramik-Scheiben-Kondensator 22 pF/550 V/10 %2
C 523229 915Styroflex-Folien-Kondensator 1,2 nF/ 63 V/ 5 %2
C 524229 916Styroflex-Folien-Kondensator 3,9 nF/ 63 V/ 5 %2
C 525216 671Folien-Kondensator 0,1 μF/100 V/20 %2
R 520223 216Schicht-Widerstand 2,2 kOhm/0,30 W/5 %......4
R 521223 258Schicht-Widerstand 220 kOhm/0,30 W/5 %......4
R 522223 218Schicht-Widerstand 82 kOhm/0,30 W/5 %......4
R 523223 257Schicht-Widerstand 8,2 kOhm/0,30 W/5 %......2
R 524223 260Schicht-Widerstand 150 kOhm/0,30 W/5 %......4
R 525223 258Schicht-Widerstand 220 kOhm/0,30 W/5 %......4
R 526209 625Einstellregler 1 kOhm/0,15 W/linear ...1
R 527223 259Schicht-Widerstand 470 Ohm/0,30 W/5 %......1
R 528223 263Schicht-Widerstand 1 MOhm/0,30 W/5 %......2
R 529223 218Schicht-Widerstand 82 kOhm/0,30 W/5 %......4
R 530224 059Schicht-Widerstand 33 kOhm/0,30 W/5 %......2
R 531223 211Schicht-Widerstand 1,5 kOhm/0,30 W/5 %......2
R 532223 260Schicht-Widerstand 150 kOhm/0,30 W/5 %......4
R 533223 216Schicht-Widerstand 2,2 kOhm/0,30 W/5 %......4
T 520209 863Transistor BC 173 C......4
T 521209 863Transistor BC 173 C......4
Eingangsimpedanzuandler II
320236 857Eingangsimpedanzuandler kpl.......2
C 540226 459Folien-Kondensator 0,1 μF/100 V/ 5 %4
C 541223 221Keramik-Scheiben-Kondensator 150 pF/500 V/10 %4
C 542222 213Elyt-Kondensator 1 μF/ 50 V ...4
R 540223 211Schicht-Widerstand 1,5 kOhm/0,30 W/5 %4
R 541227 263Schicht-Widerstand 560 kOhm/0,30 W/5 %4
R 542226 480Schicht-Widerstand 680 Ohm/0,30 W/5 %4
R 543223 212Schicht-Widerstand 47 kOhm/0,30 W/5 %4
R 544233 598Schicht-Widerstand 270 kOhm/0,30 W/5 %4
T 540209 864Transistor BC 173 C......4
Multi-Matrix-Decoder IV
330232 462Multi-Matrix-Decoderplatte kpl.......1
C 600222 213Elyt-Kondensator 1 μF/50 V......6
C 601222 213Elyt-Kondensator 1 μF/50 V......6
C 602222 213Elyt-Kondensator 1 μF/50 V......6
C 603222 213Elyt-Kondensator 1 μF/50 V......6
C 604222 213Elyt-Kondensator 1 μF/50 V......6
C 605222 213Elyt-Kondensator 1 μF/50 V......6
R 600227 263Schicht-Widerstand 560 kOhm/0,30 W/5 %......3
R 601223 260Schicht-Widerstand 150 kOhm/0,30 W/5 %......2
R 602223 260Schicht-Widerstand 150 kOhm/0,30 W/5 %......2
R 603227 262Schicht-Widerstand 470 kOhm/0,30 W/5 %......1
R 604227 256Schicht-Widerstand 10 kOhm/0,30 W/2 %......2
R 605227 253Schicht-Widerstand 4,7 kOhm/0,30 W/2 %......2
R 606227 253Schicht-Widerstand 4,7 kOhm/0,30 W/2 %......2
R 607227 256Schicht-Widerstand 10 kOhm/0,30 W/2 %......4
R 608227 260Schicht-Widerstand 150 kOhm/0,30 W/2 %......4
R 609227 260Schicht-Widerstand 150 kOhm/0,30 W/2 %......4
R 610227 260Schicht-Widerstand 150 kOhm/0,30 W/2 %......4
R 611227 260Schicht-Widerstand 150 kOhm/0,30 W/2 %......1
R 612227 251Schicht-Widerstand 3,3 kOhm/0,30 W/2 %......1
R 613227 252Schicht-Widerstand 3,9 kOhm/0,30 W/2 %......1
R 614223 884Schicht-Widerstand 4,7 kOhm/0,30 W/5 %......1
R 615223 258Schicht-Widerstand 220 kOhm/0,30 W/5 %......2
R 616223 258Schicht-Widerstand 220 kOhm/0,30 W/5 %......2
R 617229 909Schicht-Widerstand 18 kOhm/0,30 W/5 %......2
R 618229 909Schicht-Widerstand 18 kOhm/0,30 W/5 %2
T 600209 863Transistor BC 173 C3
T 601209 863Transistor BC 173 C3
T 602234 316Transistor BC 415 B1
T 603209 863Transistor BC 173 C3
SQ-Decoder III
340232 461SQ-Decoderplatte kpl.2
C 620216 402Folien-Kondensator 68 nF/160 V/20 %2
C 621229 530Folien-Kondensator 39 nF/250 V/ 5 %4
C 622229 530Folien-Kondensator 39 nF/250 V/ 5 %4
C 623222 499Folien-Kondensator 0,22 μF/100 V/ 5 %2
C 624229 929Folien-Kondensator 6,8 nF/ 63 V/ 5 %2
C 625229 929Folien-Kondensator 6,8 nF/ 63 V/ 5 %2
C 626229 530Folien-Kondensator 39 nF/250 V/ 5 %4
C 627229 530Folien-Kondensator 39 nF/250 V/ 5 %4
C 628222 499Folien-Kondensator 0,22 μF/100 V/ 5 %2
C 629229 923Elyt-Kondensator 2,2 μF/ 50 V4
J 620229 516Integrierte Schaltung XC 1312 P1
R 620229 926Schicht-Widerstand 7,5 kOhm/0,30 W/5 %1
R 621223 212Schicht-Widerstand 47 kOhm/0,30 W/5 %1
R 622229 927Schicht-Widerstand 3,9 kOhm/0,30 W/5 %4
R 623223 884Schicht-Widerstand 4,7 kOhm/0,30 W/5 %4
R 624229 927Schicht-Widerstand 3,9 kOhm/0,30 W/5 %4
R 625223 884Schicht-Widerstand 4,7 kOhm/0,30 W/5 %4
R 626223 884Schicht-Widerstand 4,7 kOhm/0,30 W/5 %4
R 627223 884Schicht-Widerstand 4,7 kOhm/0,30 W/5 %4
R 628229 927Schicht-Widerstand 3,9 kOhm/0,30 W/5 %4
R 629229 927Schicht-Widerstand 3,9 kOhm/0,30 W/5 %4
R 630223 258Schicht-Widerstand 220 kOhm/0,30 W/5 %4
Zwischenverstärker VII
350232 460Zwischenverstärkerplatte kpl.2
C 640222 213Elyt-Kondensator 1 μF/ 50 V2
C 641213 498Keramik-Scheiben-Kondensator 47 pF/500 V/10 %2
C 642229 923Elyt-Kondensator 2,2 μF/ 50 V2
R 640225 592Schicht-Widerstand 56 kOhm/0,30 W/5 %2
R 641229 920Schicht-Widerstand 12 kOhm/0,30 W/2 %2
R 642223 262Schicht-Widerstand 27 kOhm/0,30 W/5 %2
R 643226 492Schicht-Widerstand 27 kOhm/0,30 W/2 %2
R 644224 058Schicht-Widerstand 6,8 kOhm/0,30 W/5 %2
R 645229 940Schicht-Widerstand 3,3 kOhm/0,30 W/5 %2
T 640216 042Transistor BC 253 B2
T 641223 223Transistor BC 207 B2
IC-Verstärker V
360232 459IC-Verstärkerplatte kpl.2
C 680222 213Elyt-Kondensator 1 μF/ 50 V2
C 681223 278Keramik-Scheiben-Kondensator 330 pF/500 V/10 %2
C 682216 406Keramik-Scheiben-Kondensator 15 pF/500 V/10 %2
C 683217 862Keramik-Scheiben-Kondensator 22 pF/550 V2
C 684222 219Elyt-Kondensator 4,7 μF/ 25 V2
C 685216 664Tantal-Elyt-Kondensator 1 μF/ 35 V2
C 686216 664Tantal-Elyt-Kondensator 1 μF/ 35 V2
J 680223 308Integrierte Schaltung 7092
R 680223 897Schicht-Widerstand 100 kOhm/0,30 W/5 %4
R 681223 261Schicht-Widerstand 15 kOhm/0,30 W/5 %2
R 682223 211Schicht-Widerstand 1,5 kOhm/0,30 W/5 %2
R 683223 897Schicht-Widerstand 100 kOhm/0,30 W/5 %4
R 684226 477Schicht-Widerstand 220 Ohm/0,30 W/5 %2
Impedanzwandler VI
370236 863Impedanzwandler kpl.1
C 720222 213Elyt-Kondensator 1 μF/50 V8
C 721222 213Elyt-Kondensator 1 μF/50 V8
R 720223 211Schicht-Widerstand 1,5 kOhm/0,30 W/5 %4
R 721223 897Schicht-Widerstand 100 kOhm/0,30 W/5 %4
R 722226 480Schicht-Widerstand 680 Ohm/0,30 W/5 %4
R 723223 898Schicht-Widerstand 10 kOhm/0,30 W/5 %4
R 724223 258Schicht-Widerstand 220 kOhm/0,30 W/5 %4
T 720209 863Transistor BC 173 C....Filter XI4
380233 053Filterplatte kpl.......2
C 740217 981Folien-Kondensator 4,7 nF/63 V/5 %....2
C 741222 213Elyt-Kondensator 1 μF/50 V....2
C 742222 219Elyt-Kondensator 4,7 μF/25 V....4
C 743222 219Elyt-Kondensator 4,7 μF/25 V....4
R 740223 267Schicht-Widerstand 12 kOhm/0,30 U/5 %....4
R 741223 258Schicht-Widerstand 220 kOhm/0,30 U/5 %....2
R 742223 215Schicht-Widerstand 22 kOhm/0,30 U/5 %....2
R 743225 592Schicht-Widerstand 56 kOhm/0,30 U/5 %....2
R 744223 897Schicht-Widerstand 100 kOhm/0,30 U/5 %....2
R 745223 884Schicht-Widerstand 4,7 kOhm/0,30 U/5 %....2
R 746223 267Schicht-Widerstand 12 kOhm/0,30 U/5 %....4
T 740221 942Transistor BC 239 C/02....Treiber VIII2
390232 452Treiberplatte kpl.......4
C 800222 213Elyt-Kondensator 1 μF/50 V...1
C 801223 221Keramik-Scheiben-Kondensator 150 pF/500 V/10 %1
C 802220 265Elyt-Kondensator 47 μF/16 V...2
C 803216 667Keramik-Scheiben-Kondensator 100 pF/100 V/10 %1
C 804217 862Keramik-Scheiben-Kondensator 22 pF/500 V/10 %1
C 805220 265Elyt-Kondensator 47 μF/16 V...2
D 800223 906Diode 1 N 4148....2
D 801223 906Diode 1 N 4148....2
R 800223 211Schicht-Widerstand 1,5 kOhm/0,30 U/5 %....2
R 801223 212Schicht-Widerstand 47 kOhm/0,30 U/5 %....2
R 802223 214Schicht-Widerstand 2,7 kOhm/0,30 U/5 %....2
R 803223 215Schicht-Widerstand 22 kOhm/0,30 U/5 %....1
R 804229 952Schicht-Widerstand 820 Ohm/0,30 U/5 %....1
R 805223 214Schicht-Widerstand 2,7 kOhm/0,30 U/5 %....2
R 806223 212Schicht-Widerstand 47 kOhm/0,30 U/5 %....2
R 807223 219Schicht-Widerstand 22 Ohm/0,30 U/5 %....1
R 808223 211Schicht-Widerstand 1,5 kOhm/0,30 U/5 %....2
T 800223 223Transistor BC 207 B....2
T 801223 223Transistor BC 207 B....2
T 802224 582Transistor BC 161 - 10....1
391222 497Antiwärmescheibe....1
400232 451Elektronische Sicherung IXElektronische Sicherung kpl.......4
C 820216 389Keramik-Scheiben-Kondensator 47 nF/50 V...1
C 821203 474Keramik-Scheiben-Kondensator 680 pF/50 V/20 %2
C 822203 474Keramik-Scheiben-Kondensator 680 pF/50 V/20 %2
D 820223 906Diode 1 N 4148....4
D 821223 906Diode 1 N 4148....4
D 822223 906Diode 1 N 4148....4
D 823223 906Diode 1 N 4148....4
R 820226 480Schicht-Widerstand 680 Ohm/0,30 U/5 %....2
R 821223 267Schicht-Widerstand 12 kOhm/0,30 U/5 %....2
R 822223 267Schicht-Widerstand 12 kOhm/0,30 U/5 %....2
R 823226 480Schicht-Widerstand 680 Ohm/0,30 U/5 %....2
T 820220 609Transistor BC 251 B....1
T 821229 511Transistor BC 172 B....1
Stromversorgung
410236 868Stromversorgungsplatte kpl. ohne Module....1
411210 362Sechskantmutter BM 3....1
412210 813Sechskantschraube M 3 x 7....1
413233 608G-Schmelzeinsatz 4 A....4
C 900216 334Elyt-Kondensator 47 μF/63 V....2
C 901216 334Elyt-Kondensator 47 μF/63 V....2
C 902229 943Elyt-Kondensator 470 μF/25 V....2
C 903229 943Elyt-Kondensator 470 μF/25 V....2
C 904229 944Elyt-Kondensator 100 μF/63 V....1
C 905220 265Elyt-Kondensator 47 μF/16 V....1
C 906230 827Elyt-Kondensator1 000 μF/ 16 V ...2
C 907230 827Elyt-Kondensator1 000 μF/ 16 V ...2
C 908216 388Keramik-Scheiben-Kondensator22 nF/250 V/20 %2
C 909216 388Keramik-Scheiben-Kondensator22 nF/250 V/20 %2
C 910233 609Elyt-Kondensator1 000 μF/ 25 V ...1
C 911233 984Elyt-Kondensator10 000 μF/ 25 V ...2
C 912233 984Elyt-Kondensator10 000 μF/ 25 V ...2
D 900229 945Stabilisierungs-Diode ZU 15......2
D 901229 945Stabilisierungs-Diode ZU 15......2
D 902227 344Diode 1 N 4001......7
D 903227 344Diode 1 N 4001......7
D 904227 344Diode 1 N 4001......7
D 905227 344Diode 1 N 4001......7
D 906227 344Diode 1 N 4001......7
D 907227 344Diode 1 N 4001......7
D 908227 344Diode 1 N 4001......7
R 900224 058Schicht-Widerstand6,8 kOhm/0,30 W/ 5 % ......1
R 901229 940Schicht-Widerstand3,3 kOhm/0,30 W/ 5 % ......1
R 902223 268Schicht-Widerstand150 Ohm/0,30 W/ 5 % ......1
R 903220 526Schicht-Widerstand3,3 kOhm/0,25 W/ 5 % ......1
R 904229 942Schicht-Widerstand12 Ohm/0,30 W/ 2 % ......1
R 905226 486Schicht-Widerstand330 kOhm/0,30 W/ 5 % ......1
R 906223 264Schicht-Widerstand1 kOhm/0,30 W/ 5 % ......1
R 907223 366Schicht-Widerstand1 Ohm/5 W/10 % ......1
T 900221 831Transistor BD 138......1
T 901216 042Transistor BC 253 B......1
Stabilisierung
420236 869Stabilisierungsplatte kpl.......1
421222 497Antiwärmescheibe......2
D 909216 027Diode BZX 62......4
D 910216 027Diode BZX 62......4
D 911216 027Diode BZX 62......4
D 912216 027Diode BZX 62......4
D 913229 945Stabilisierungs-Diode ZU 15......2
D 914229 945Stabilisierungs-Diode ZU 15......2
R 908223 219Schicht-Widerstand22 Ohm/0,30 W/5 % ......1
R 909230 834Schicht-Widerstand8,2 Ohm/0,25 W/2 % ......3
R 910224 058Schicht-Widerstand6,8 kOhm/0,30 W/5 % ......1
R 911230 834Schicht-Widerstand8,2 Ohm/0,25 W/2 % ......3
R 912230 834Schicht-Widerstand8,2 Ohm/0,25 W/2 % ......3
T 902222 209Transistor 2 N 221B A......1
T 903222 206Transistor 2 N 2904......1
Gleichrichtersteuerung
430236 883Gleichrichtersteuerplatte kpl.......1
C 920224 596Elyt-Kondensator 220 μF/6 V......1
D 920223 906Diode 1 N 4148......7
D 921223 906Diode 1 N 4148......7
D 922223 906Diode 1 N 4148......7
D 923223 906Diode 1 N 4148......7
D 924223 906Diode 1 N 4148......7
D 925223 906Diode 1 N 4148......7
D 926223 906Diode 1 N 4148......7
R 920223 897Schicht-Widerstand100 kOhm/0,30 W/5 % ......1
R 921229 909Schicht-Widerstand18 kOhm/0,30 W/5 % ......2
R 922224 058Schicht-Widerstand6,8 kOhm/0,30 W/5 % ......2
R 923224 058Schicht-Widerstand6,8 kOhm/0,30 W/5 % ......2
R 924229 909Schicht-Widerstand18 kOhm/0,30 W/5 % ......2
R 925223 884Schicht-Widerstand4,7 kOhm/0,30 W/5 % ......1
R 926224 059Schicht-Widerstand33 kOhm/0,30 W/5 % ......2
R 927223 215Schicht-Widerstand22 kOhm/0,30 W/5 % ......2
R 928223 215Schicht-Widerstand22 kOhm/0,30 W/5 % ......2
R 929226 486Schicht-Widerstand330 kOhm/0,30 W/5 % ......1
R 930229 941Schicht-Widerstand82 Ohm/0,30 W/5 % ......1
R 931224 059Schicht-Widerstand33 kOhm/0,30 W/5 % ......2
T 920216 028Transistor BC 174 A......2
T 921216 028Transistor BC 174 A......2
T 922233 156Transistor ZTX 542......Gleichrichter1
440233 605Gleichrichterplatte kpl. mit Thyristoren1
441210 486Zylinderschraube AM 3 x 84
442210 362Sachskantmutter BM 34
443233 921Kühlkörper für Thyristoren4
D 930233 823Thyristor S 2060 A mit Rechteck-Metallscheibe4
D 931233 823Thyristor S 2060 A mit Rechteck-Metallscheibe4
D 932233 823Thyristor S 2060 A mit Rechteck-Metallscheibe4
D 933233 823Thyristor S 2060 A mit Rechteck-Metallscheibe4
R 932216 355Schicht-Widerstand 15 kOhm/0,25 W/10 %4
R 933216 355Schicht-Widerstand 15 kOhm/0,25 W/10 %4
R 934216 355Schicht-Widerstand 15 kOhm/0,25 W/10 %4
R 935216 355Schicht-Widerstand 15 kOhm/0,25 W/10 %4
445237 429Gleichrichterplatte kpl. mit Brückengleichrichter1
446221 702Silizium-Gleichrichter B 40 C 50001
UKW-Teil
450236 872UKW-Teil kpl.1
C 105222 763Trimmer 1,6 - 6 pF3
C 112222 763Trimmer 1,6 - 6 pF3
C 114222 763Trimmer 1,6 - 6 pF3
D 101218 716Diode BB 1043
D 102218 716Diode BB 1043
D 103218 716Diode BB 1043
D 104224 348Diode BA 1211
L 101231 168UKW-Eingangsspule1
L102/103218 775UKW-Zwischenkreisspule2
L 104218 777UKW-Oszillatorspule1
L 105224 345ZF-Filter 85 PC4
L 106224 345ZF-Filter 85 PC4
L 107224 345ZF-Filter 85 PC4
L 108224 345ZF-Filter 85 PC4
T 101231 171Transistor BF 247 A (FET)1
T 102224 347Transistor BF 353 (FET)1
T 103218 719Transistor BF 1941
T 104218 720Transistor BF 1951
451234 464Abschirmbecher Kupfer2
452231 169Polyamidschraube M 3 x 43
453236 677Stiftkern grün1
454236 678Stiftkern hellgrün1
Tastenaaggregat mit AM-HF-Teil
460236 874Tastenaaggregat mit AM-HF-Platte kpl.1
C 206222 765Trimmer 6 - 35 pF1
C 207222 764Trimmer 3,5 - 20 pF2
C 211236 620Scheibenkondensator 245 pF/50 V/5 %1
C 217222 764Trimmer 3,5 - 20 pF2
C 225231 226Elyt-Kondensator 2,2 μF/16 V1
D 201236 963Diode D 797 (S 100)1
D 202227 344Diode 1 N 40011
L 201218 766KW-Eingangsspule1
L 202218 763MW-Eingangsspule1
L 203218 762LW-Eingangsspule1
L 204236 618ZF-Saugkreisspule1
L 205218 767KW-Oszillatorspule1
L 207218 765MW-Oszillatorspule1
L 208222 761LW-Oszillatorspule1
R 219236 619Einstellregler 1 MOhm/linear1
T 201218 719Transistor BF 1941
T 202234 255Transistor BC 239 B2
T 203224 313Transistor BC 309 B2
T 204224 313Transistor BC 309 B2
T 205234 255Transistor BC 239 B2
461236 621Gewindekern für L 201, L 2052
462236 622Gewindekern für L 204, L 2082
463236 661Gewindekern für L 202, L 203, L 2073
464236 644Distanzrolle 18,9 mm2
465236 875Kontaktgehäuse kpl. mit Schieber und Taste (MONO, SW 2)2
466236 876Kontaktgehäuse kpl. mit Schieber und Taste (TAPE, 4 CH AUX, PH, LW, MW, FM)6
467236 877Kontaktgehäuse kpl. mit Schieber und Taste (SW 1)1
468236 878Kontaktgehäuse kpl. mit Schieber und Taste (AFC, Muting)2
469224 913Taste11
470224 915Druckfeder1
471236 659Formfeder11
Leuchtdiodenplatte
480236 879Leuchtdiodenplatte1
D 203236 624Leuchtdiode Til 209 A LD 30 A5
D 204236 624Leuchtdiode Til 209 A LD 30 A5
D 205236 624Leuchtdiode Til 209 A LD 30 A5
D 206236 624Leuchtdiode Til 209 A LD 30 A5
D 207236 624Leuchtdiode Til 209 A LD 30 A5
Tastenanzeigeplatte
490236 880Tastenanzeigeplatte kpl.1
491236 673Leiterplatte unbestückt1
492236 626Lämpchen 12 V 40 mA8
ZF-Platte
500236 881ZF-Platte kpl.1
C 317236 627Elyt-Kondensator 2,2 μF/16 V2
C 324211 066Elyt-Kondensator 470 μF/16 V1
C 332236 627Elyt-Kondensator 2,2 μF/16 V2
D 301231 154Diode ZPD - 221
D 302209 867Diode 1 N 604
D 303209 867Diode 1 N 604
D 304209 867Diode 1 N 604
D 305218 713Diode BZ 102 - 1 V 41
D 306236 629Diode BZY 85 - C 131
D 307209 867Diode 1 N 604
D 308218 714Diode AA 119 (paarig)2
D 309218 714Diode AA 119 (paarig)2
D 310236 628Diode ZPD 302
L 301224 345FM-Filter 85 PC7
L 302224 345FM-Filter 85 PC7
L 303224 345FM-Filter 85 PC7
L 304224 345FM-Filter 85 PC7
L 305224 345FM-Filter 85 PC7
L 306224 345FM-Filter 85 PC7
L 307231 155AM-Filter ZMT 23585
L 308231 155AM-Filter ZMT 23585
L309/310234 258Ratio-Filter FM1
501234 464Abschirmbecher Kupfer1
L 311231 155AM-Filter ZMT 23585
L 312231 155AM-Filter ZMT 23585
L 313224 345FM-Filter 85 PC7
L 314231 155AM-Filter ZMT 23585
T 301234 255Transistor BC 239 B1
T 302218 719Transistor BF 1948
T 303218 719Transistor BF 1948
T 304218 719Transistor BF 1948
T 305218 719Transistor BF 1948
T 306218 719Transistor BF 1948
T 307218 719Transistor BF 1948
T 308218 719Transistor BF 1948
T 309218 719Transistor BF 1948
T 310224 313Transistor BC 309 B1
Decoder
510236 882Stereo-Decoder kpl.1
C 406231 227Folien-Kondensator 22 nF/160 V1
C 408231 228Folien-Kondensator 39 nF/160 V1
C 412220 265Elyt-Kondensator 47 μF/ 16 V2
C 416231 226Elyt-Kondensator 2,2 μF/ 16 V3
C 419220 265Elyt-Kondensator 47 μF/ 16 V2
C 423231 226Elyt-Kondensator 2,2 μF/ 16 V3
C 425231 226Elyt-Kondensator 2,2 μF/ 16 V3
L 401231 134Decoderspule CAN 1979 A3
L 402231 155Filter ZMT 23581
L 403231 134Decoderspule CAN 1979 A3
L 404231 134Decoderspule CAN 1979 A3
R 434234 465Einstellregler 1 kOhm/linear2
R 447234 465Einstellregler 1 kOhm/linear2
T 406234 255Transistor BC 239 B3
T 407224 313Transistor BC 309 B3
T 408224 313Transistor BC 309 B3
T 409234 255Transistor BC 239 B3
T 410224 313Transistor BC 309 B3
T 411228 223Transistor BF 245 A2
T 412228 223Transistor BF 245 A2
T 413234 255Transistor BC 239 B3
Festsenderspeicher
520236 873Festsenderspeicher kpl.1
R 505236 616Einstellregler 5 kOhm/linear1
T 501234 255Transistor BC 239 B1

Änderungen vorbehalten!

DUAL KA 460 - Demontage des Gehäuses - 1

Dual Gebrüder Steidinger · 7742 St. Georgen/Schwarzwald

Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : DUAL

Modell : KA 460

Kategorie : Nicht kategorisiert
