Produkttyp	HiFi-Stereo-Receiver mit integriertem UKW- und AM-Tuner
Marke	Dual
Modell	KA 61
Leistung (Musik)	2 x 30 Watt an 4 Ohm
Leistung (Sinus)	2 x 20 Watt an 4 Ohm
Leistungsbandbreite	25 Hz - 40 kHz (DIN 45 500)
Klirrfaktor	≤ 0,3 % bei 15 W und 1000 Hz
Frequenzbereiche	UKW: 87-108 MHz; MW: 500-1650 kHz; LW: 150-350 kHz; KW1: 6,7-15,4 MHz; KW2: 5,6-6,6 MHz
Eingangsempfindlichkeit (Phono)	2,5-3,5 mV für Vollaussteuerung
Eingangsempfindlichkeit (Tape)	280-320 mV für Vollaussteuerung
Ausgänge	4 Lautsprecherbuchsen (4 Ohm), Kopfhörer (6,35 mm), Phono-Out, Quadro
Klangregelung	Bässe ±14 dB bei 50 Hz, Höhen ±15 dB bei 12,5 kHz, Loudness zuschaltbar
Stromversorgung	110/130, 220/240 V, 50/60 Hz, ca. 105 VA
Sicherungen	2 x 0,6 A mT (Netz), 2 x 1,25 A mT (Endstufen)
Bestückung	2 FET, 44 Si-Transistoren, 4 Si-Leistungstransistoren, diverse Dioden
Abmessungen (ca.)	Breite 450 mm, Höhe 140 mm, Tiefe 320 mm (geschätzt)
Gewicht (ca.)	12 kg (geschätzt)
Zubehör	Netzkabel, Bedienungsanleitung, Schaltpläne

Häufig gestellte Fragen - KA 61 DUAL

Wie schließe ich Lautsprecher an den Dual KA 61 an?

Verwenden Sie die vier Lautsprecherbuchsen auf der Rückseite (DIN 41 529). Jeder Kanal kann mit 4 Ohm Lautsprechern betrieben werden. Achten Sie auf korrekte Polung.

Was bedeuten die Betriebsarten STEREO, QUADRO 1, QUADRO 2 und 2 x STEREO?

STEREO: normale Stereowiedergabe. QUADRO 1: für Quadro-Matrix-Decoder. QUADRO 2: für Quadro-Diskret-Decoder. 2 x STEREO: zwei separate Stereopaare (Front und Rear).

Wie stelle ich den Ruhestrom der Endstufe ein?

Der Ruhestrom wird mit R 612 eingestellt. Nach ca. 5 Minuten Betriebszeit sollte er ca. 20 mA betragen.

Wie kann ich den UKW-Tuner abgleichen?

Schließen Sie einen Signalgenerator an der UKW-Antennenbuchse an (240 Ohm symmetrisch). Stimmen Sie auf 88 MHz und 104 MHz ab, justieren Sie L 104, L 102, L 103, C 112, C 105, C 114 auf Maximum des Abstimmanzeigers.

Welcher Plattenspieler ist im Dual KA 61 integriert?

Der KA 61 ist mit dem HiFi-Automatikspieler Dual 1228 und dem Magnet-Tonabnehmersystem Shure M 91 MG-D ausgestattet.

Was tun, wenn kein Ton aus den Lautsprechern kommt?

Überprüfen Sie die Lautsprecherkabel, die Lautstärke- und Balanceeinstellungen, die Betriebsart (MODE), und ob die richtige Quelle (PHONO, TAPE, TUNER) gewählt ist. Prüfen Sie auch die Sicherungen (Netz- und Endstufensicherungen).

Wie wird die physiologische Lautstärkeregelung (Loudness) aktiviert?

Drücken Sie den Schalter Loudness-Linear in Stellung Loudness. Bei niedriger Lautstärke werden Bässe und Höhen angehoben.

Kann ich einen Kopfhörer anschließen?

Ja, an der 6,35 mm Klinkenbuchse auf der Frontseite. Bei Anschluss werden die Lautsprecher stummgeschaltet.

Welche Spannungen liegen in den Verstärkerstufen an?

Vorverstärker: ca. 14 V; Regelverstärker: ca. 20 V; Endverstärker (Leerlauf): ca. 41 V; Endverstärker (Vollast): ca. 34 V.

Wo finde ich Ersatzteile für den Dual KA 61?

Die Ersatzteilliste mit Bestellnummern befindet sich in der Bedienungsanleitung (ab Seite 15). Typische Teile sind z.B. Drehknöpfe, Skalenseil, Sicherungen und Transistoren.

BEDIENUNGSANLEITUNG KA 61 DUAL

Ausgabe November 1974

Funktionsbeschreibung 3

Prüf- und Justierdaten 4,5

Abgleichanleitung 5,6

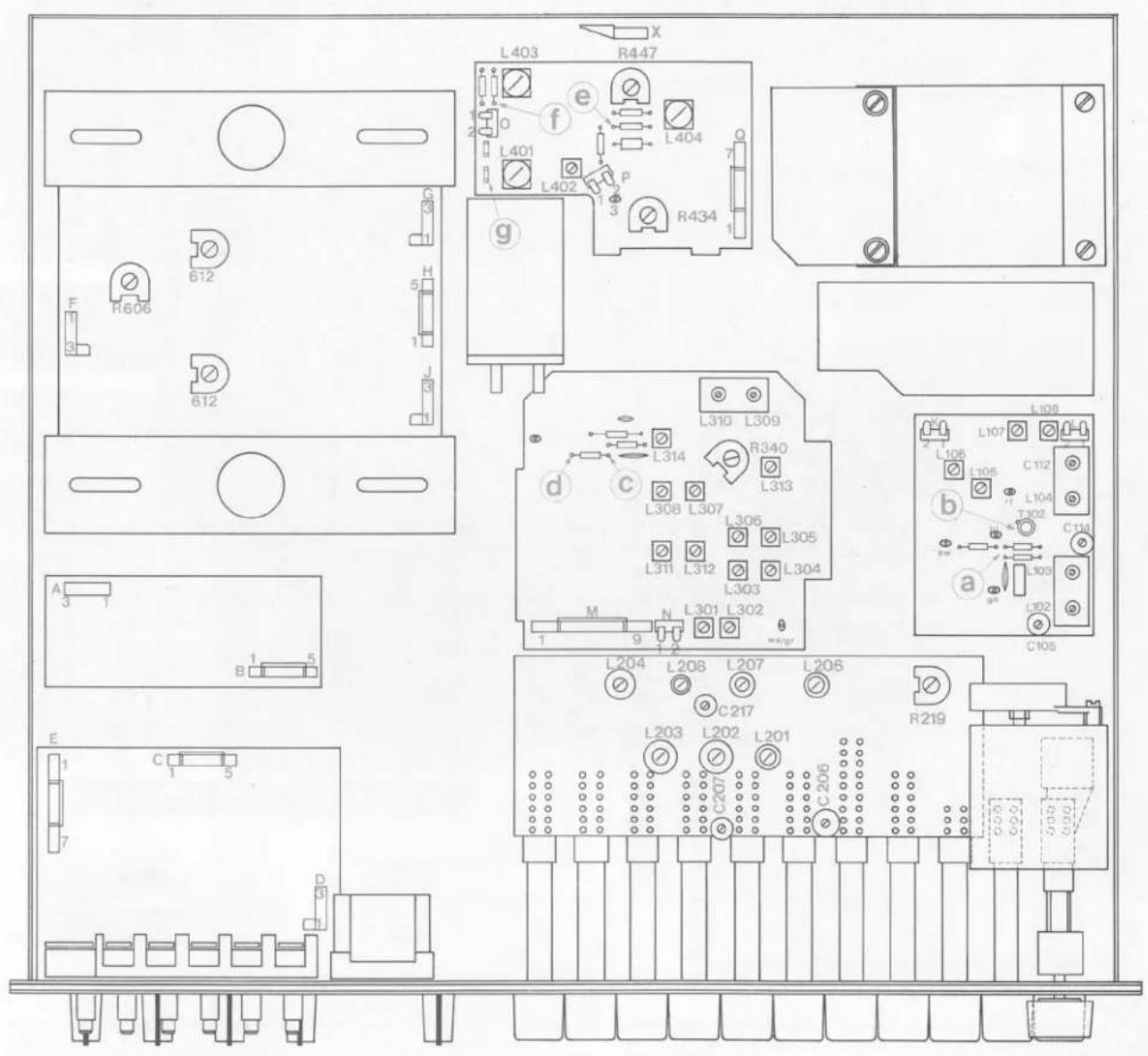

Abgleichpositionen 6

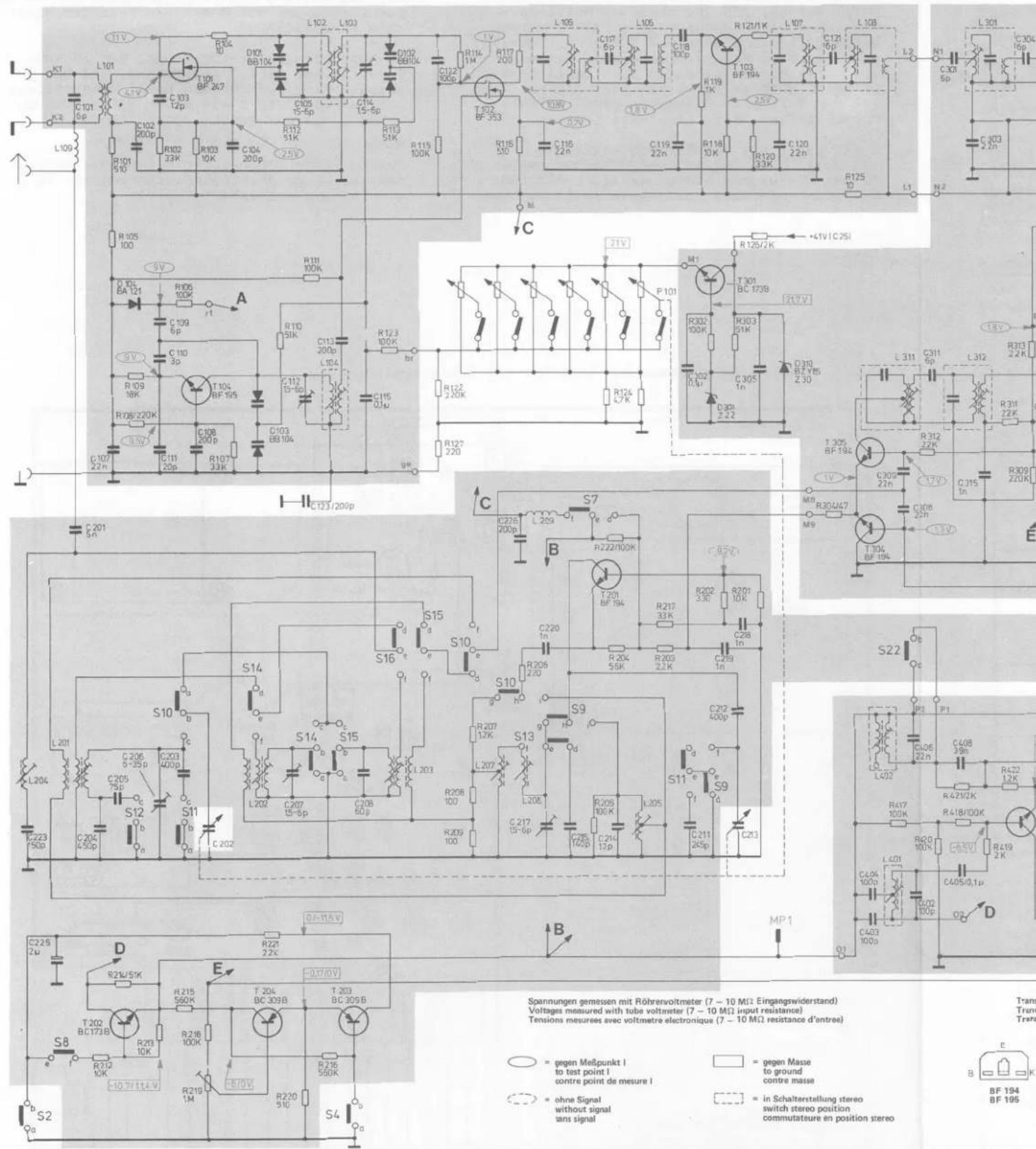

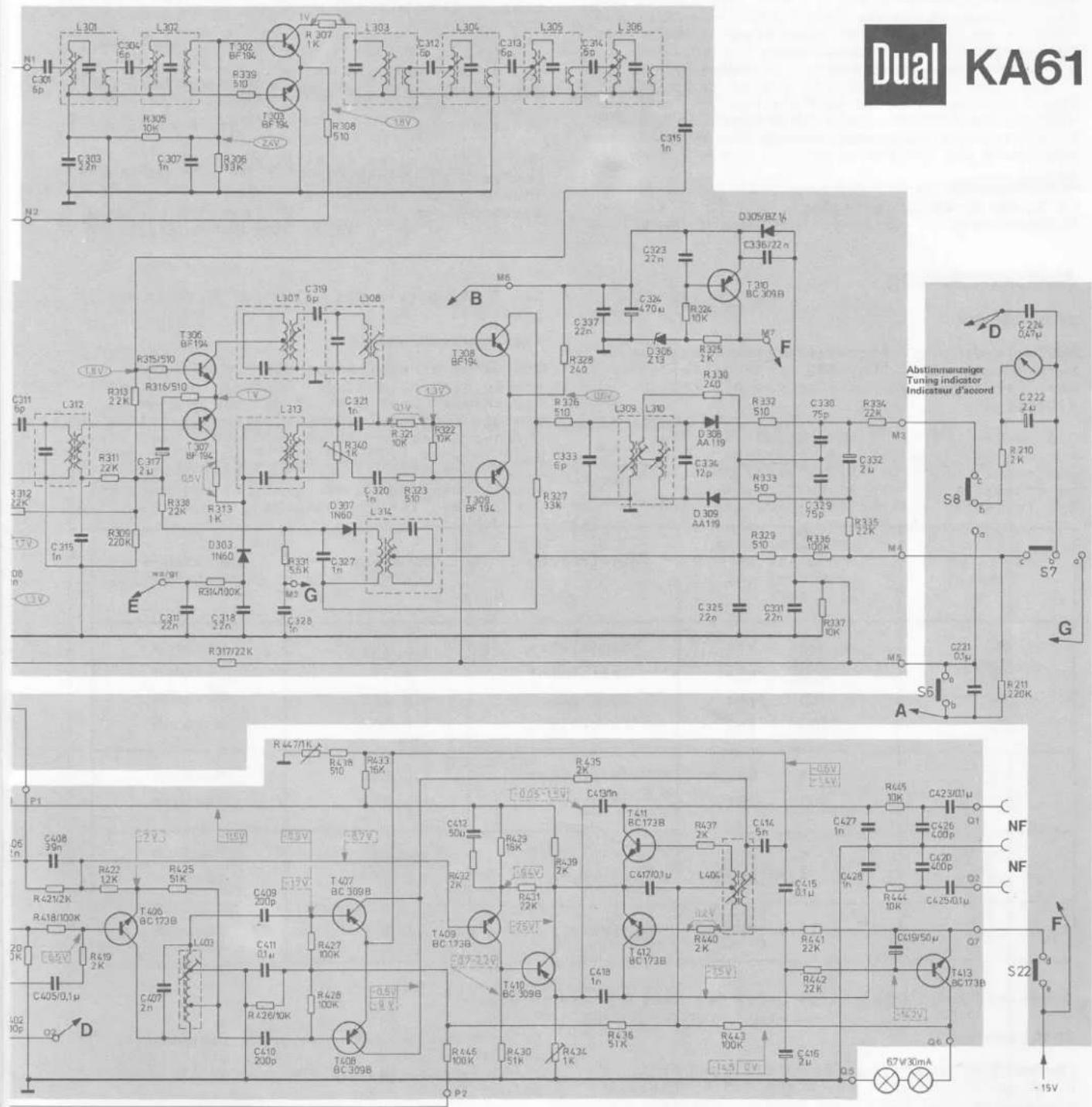

Schaltbild HF 7,8

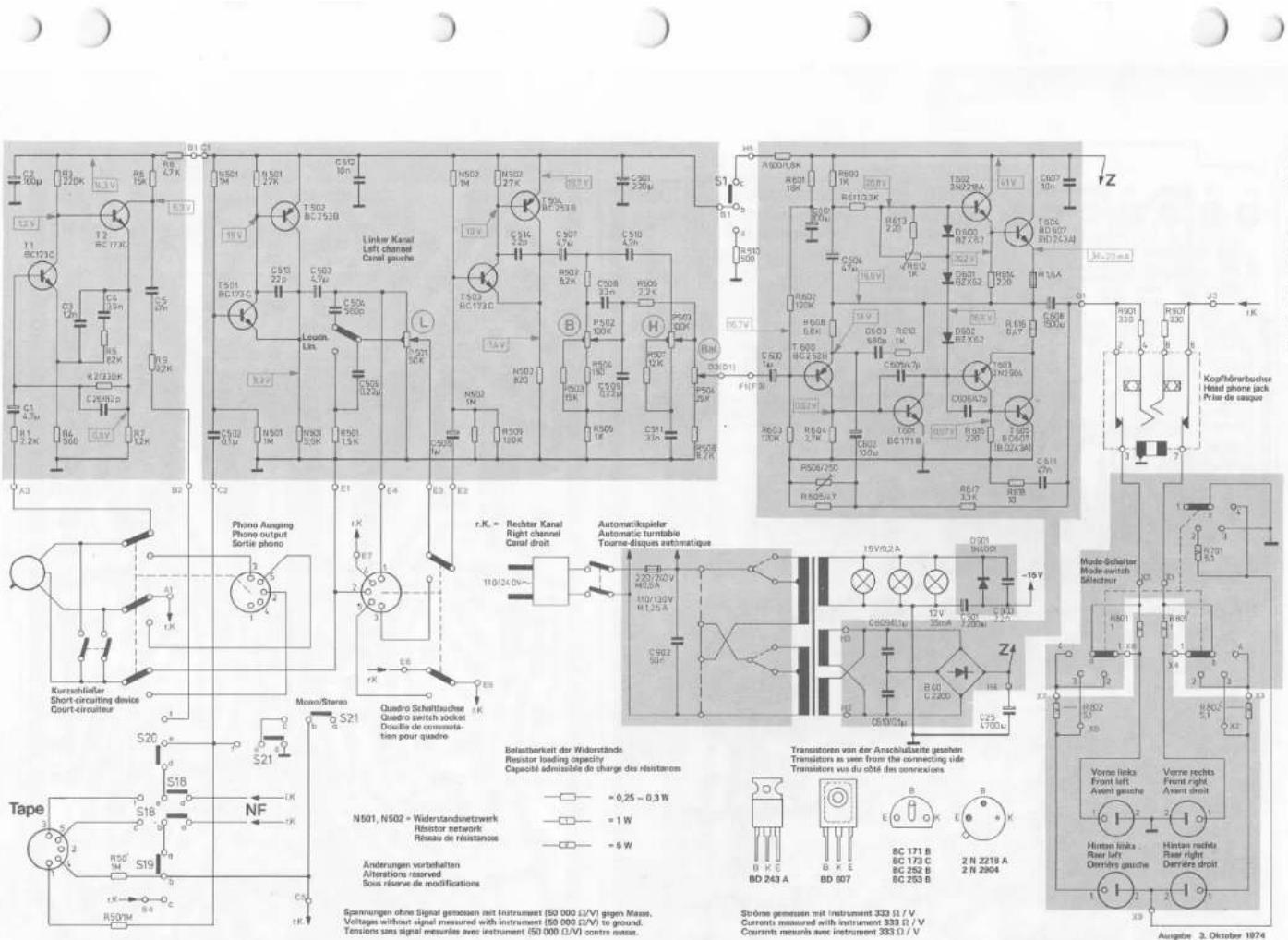

Schaltbild NF 9

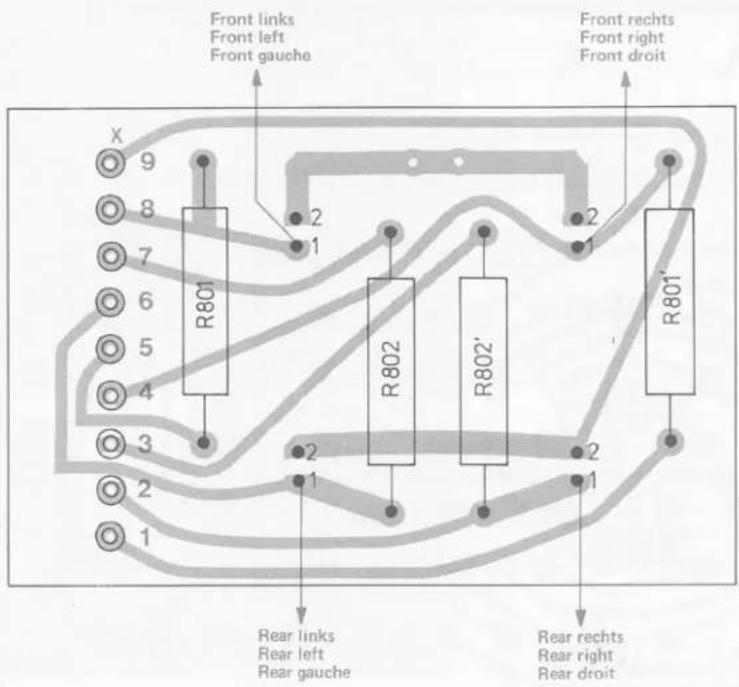

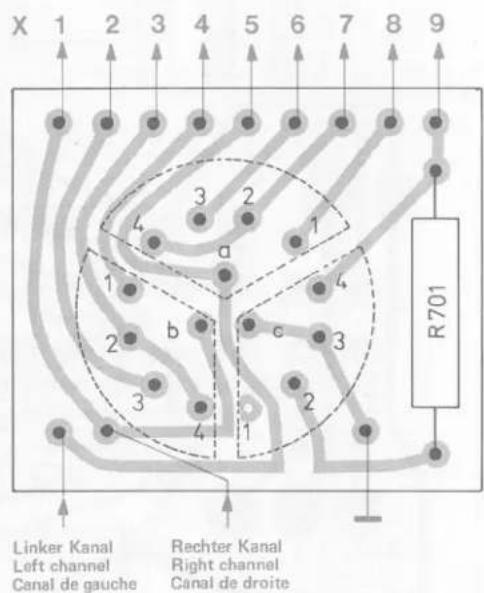

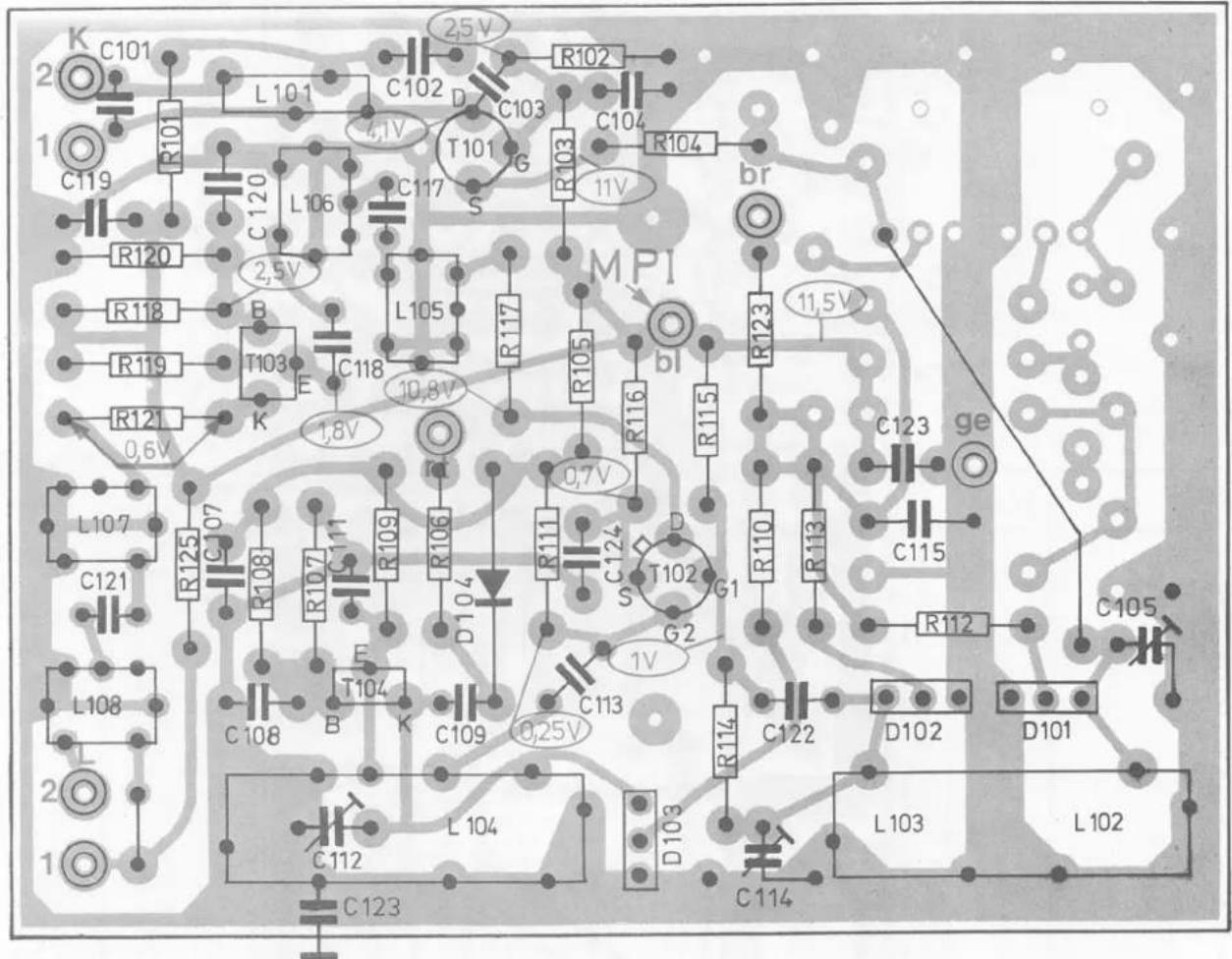

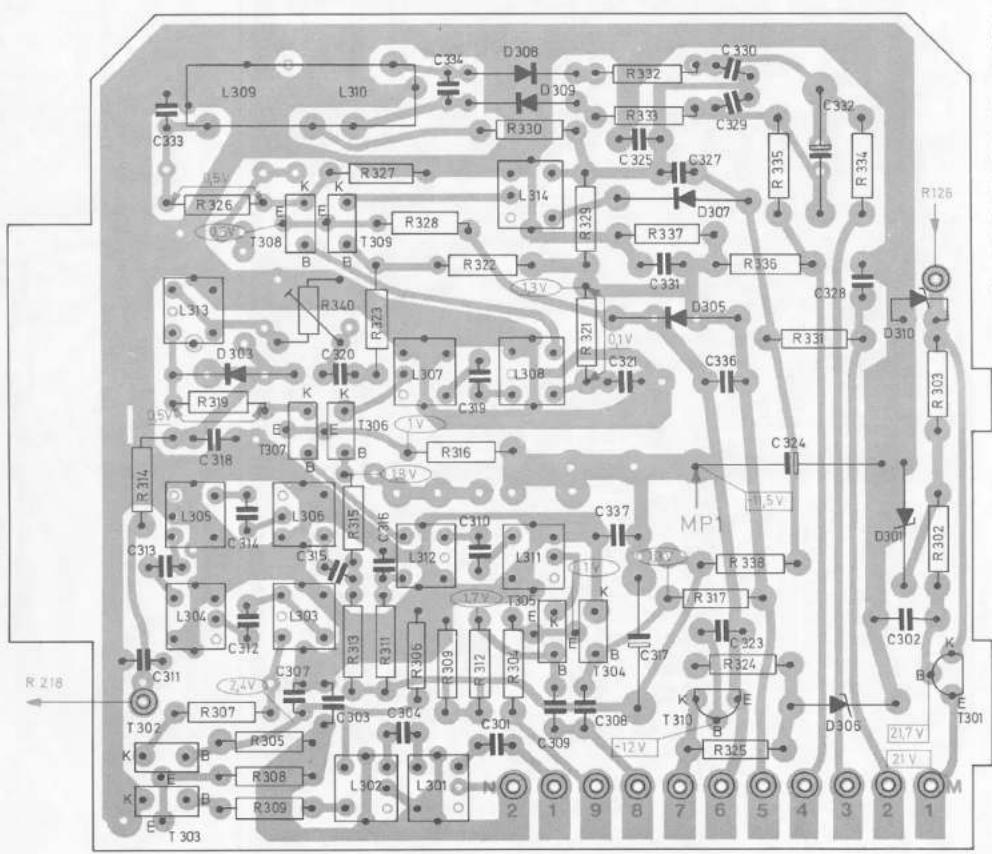

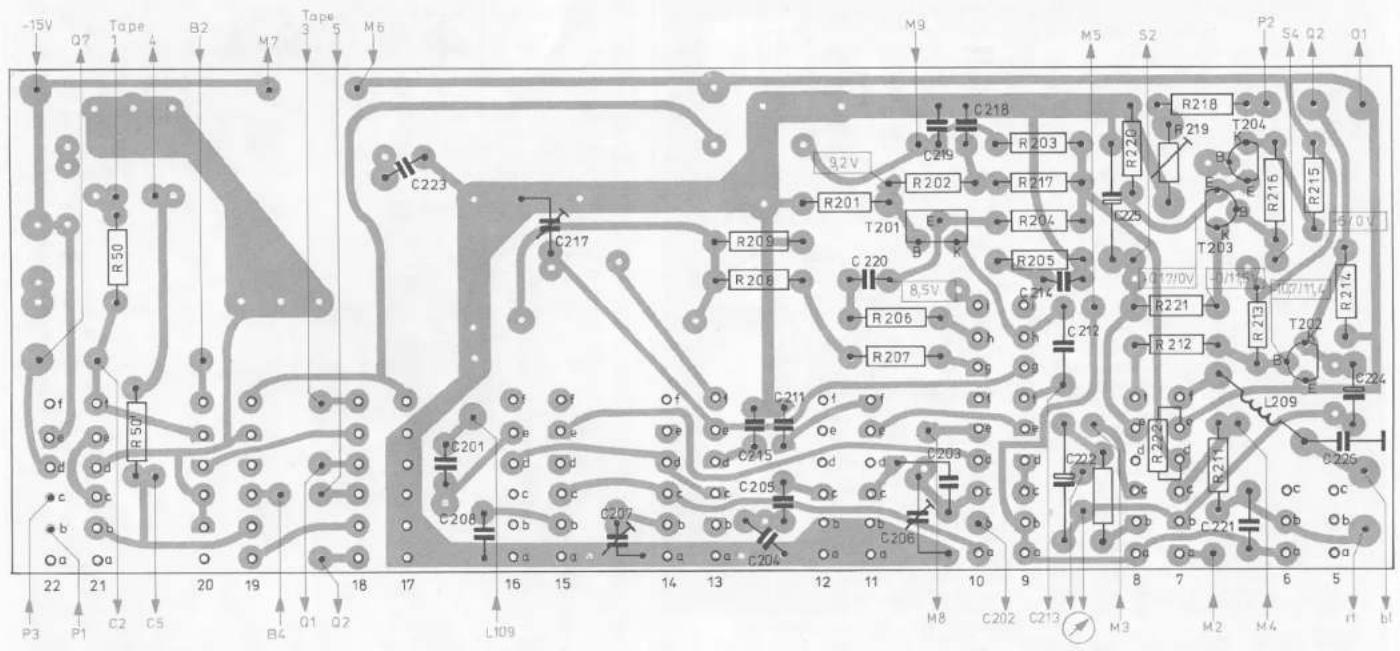

Ätzschaltplatten 10 – 15

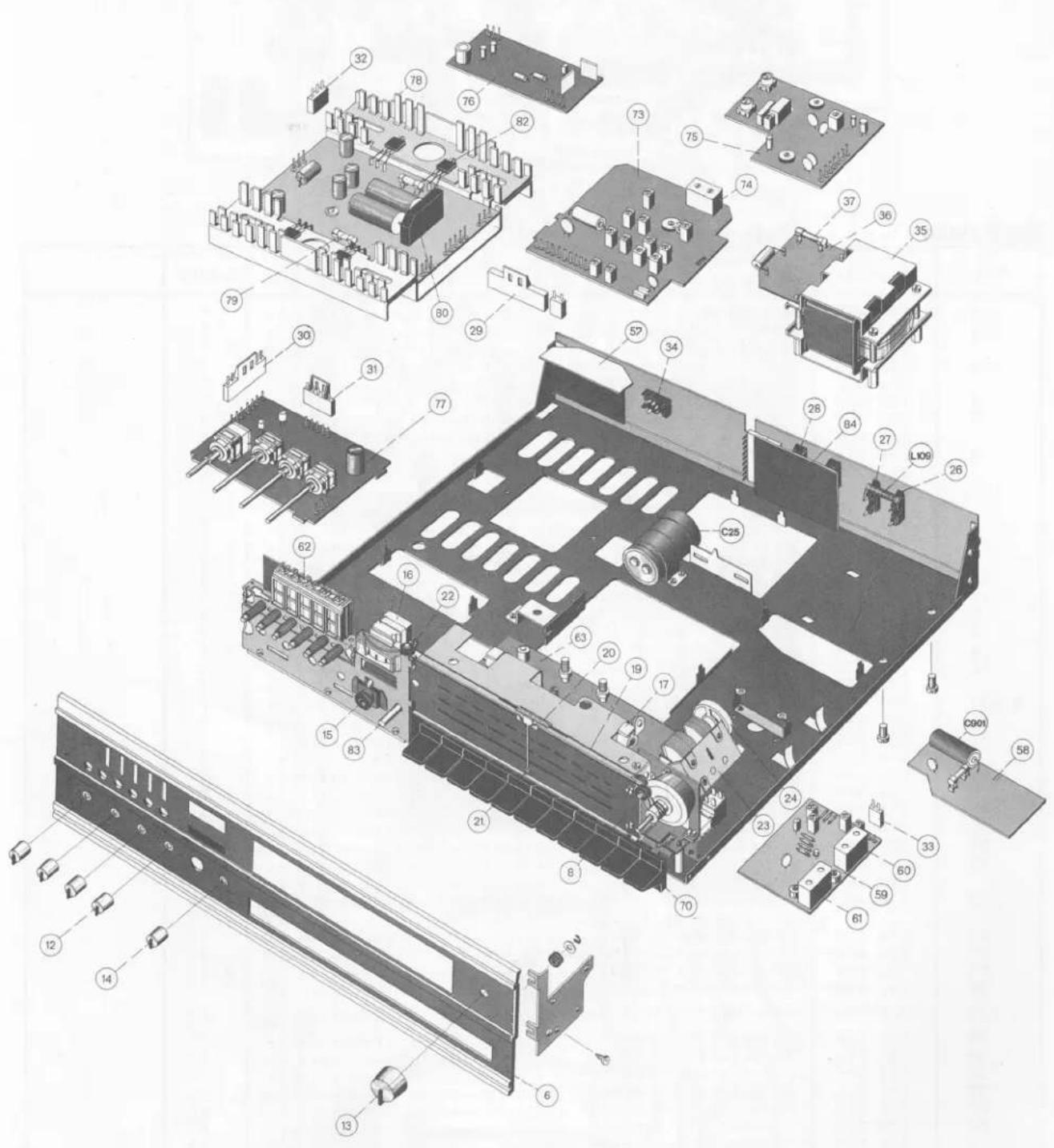

Ersatzteile und Explosionsdarstellung 15 – 20

Dual Gebrüder Steidinger · 7742 St. Georgen/Schwarzwald

Technische Daten

Die Dual KA 61 übertrifft in allen Meßwerten die nach DIN 45 500 an Geräte der Heimstudio Technik (HiFi) gestellten Anforderungen.

Plattenspieler

HiFi-Automatikspieler Dual 1228

Tonabnehmersystem

Magnet-Tonabnehmersystem Shure M 91 MG-D

HF-Teil

Empfangsbereich FM

Empfangsbereich 87 MHz - 108 MHz

Kreise 16, davon 13 ZF

Zwischenfrequenz 10,7 MHz

Antenne 240 Ohm (symm.)

Empfindlichkeit

(60 Ohm, 22,5 kHz Hub/26 dB Mono ≤ 1 μV Rauschabstand) Stereo ≤ 7 μV

Rauschzahl ≤ 2 kTo

Stillabstimmung Schwellspannung 20 μV

Trennschärfe bei ± 300 kHz ≧ 86 dB

Spiegelselektion Fe + 2 ZF ≧ 66 dB

Fehlmischprodukt (Fe + 2 ) ≧ 96 dB

ZF-Dämpfung ≥ 90 dB

ZF-Bandbreite 200 kHz

Begrenzung 2 μV

Geräuschspannungsabstand ≧ 65 dB

Klirrfaktor nach DIN 45 500 ≦ 0,5 %

NF-Frequenzgang 40 - 15 000 Hz - 1,5 dB

Deemphasis 50 μs

Mono-Stereo-Umschaltung ≤ 10 V

Übersprechdämpfung bei 1 kHz ≧ 40 dB

AM-Unterdrückung ≥ 50 dB

Pilottonunterdrückung 19 kHz ≧ 45 dB

Hilfsträgerunterdrückung 38 kHz ≧ 40 dB

Empfangsbereich AM

Empfangsbereiche	LW	150	-	350	kHz
	MW	500	-	1650	kHz
	KW 1	6,7	-	15,4	MHz
	KW 2	5,6	-	6,6	MHz

Kreise 7, davon 5 ZF

Zwischenfrequenz 460 kHz

Antenne hochohmig induktiv

Empfindlichkeit gemessen

Über Kunstantenne DIN 45 300

6 dB Rauschabstand KW = 10 μV

KW = 10 μV

MW = 20 μV

LW = 50 μV

ZF-Trennschärfe ± 9 kHz ≧ 45 dB

Spiegelselektion KW = 15 dB

NF-Te11

Ausgangsleistung

(gemessen an 4 Ohm, 1 % Klirrfaktor)

Musikleistung 2 x 30 Watt

Sinus-Dauertonleistung 2 x 20 Watt

Leistungsbandbreite

(DIN 45 500) 25 Hz - 40 kHz

Klirrfaktor

gemessen bei 15 W und 1000 Hz ≤ 0,3 %

Eingangsempfindlichkeit

Tonband, linear 300 mV an 470 kOhm

Übertragungsbereich

gemessen bei mechanischer Mittenstellung

der Klangregler 15 Hz - 40 kHz ± 1,5 dB

Ausgänge

4 Lautsprecherbuchsen DIN 41 529, 4 Ohm

"Phono-Out." für Quadro-Diskret-Decoder

"Quadro" für Quadro-Matrix-Decoder

1 Koaxialbuchse 1/4 inch. für Kopfhöreranschluß

Klangregler

Bässe bei 50 Hz +14 bis -16 dB

Höhen bei 12,5 kHz +15 bis -16 dB

Lautstärkeregler

mit abschaltbarer physiologischer Regelcharakteristik

Balanceregler Regelbereich ca. 12 dB

Betriebsartenschalter

mit Lautsprecher-Matrix für Quadroeffekt-Wiedergabe

Stereo/Mono-Schalter

Fremdspannungsabstand

Phono Rumpel-Fremdspannungsabstand ≧ 39 dB

Rumpel-Geräuschspannungsabstand ≥ 59 dB

Tonband bezogen auf Na = 2 x 50 mW ≧ 50 dB

bezogen auf Nennleistung

hochohmige Eingänge ≥ 70 dB

niederohmige Eingänge ≥ 66 dB

Übersprechdämpfung (bei 1000 Hz) ≥ 45 dB

Leistungsaufnahme ca. 105 VA

Netzspannungen 110/130, 220/240 V

Sicherungen 2 x 0,6 A mT

Bestückung

2 Feldeffekt-Transistoren

44 Silizium-Transistoren

4 Silizium-Leistungstransistoren

5 Silizium-Dioden

3 Silizium-Kapazitätsdioden

2 Germanium-Dioden

3 Z-Dioden

2 Stabilisierungs-Dioden

1 Silizium-Brückengleichrichter

2 G-Schmelzeinsätze 1,25 A mT

zur Absicherung der Endstufen

Funktionsbeschreibung

HF-Teil

Das UKW-Teil ist mit einem FET, einem MOS-FET DUAL-Gate und zwei Silizium-Transistoren bestückt.

T 101 dient als Vorstufe in Gateschaltung, T 104 als Oszillator, T 102 als Mischer und T 103 als ZF-Verstärker. Die Abstimmung geschieht mit Hilfe der 3 Variocap-Dioden D 101-102-103. D 104 arbeitet als AFC-Diode.

Die ZF-Verstärkung bei FM erfolgt über einen 3-stufigen Begrenzerverstärker T 302 - 303/306-307/308-309. Dabei wird mit Hilfe von 2 vierfach-Filtern L 107-108-301-302/303-304-305-306 die Selektion erreicht. Im Ra-tiodetektor L 309-310/D 308 - D 309 wird die ZF demoduliert und die Spannung für den Abstimmanzeiger erzeugt.

T 202 in Verbindung mit dem Flip-Flop T 203-204 und der Diode D 303 bewirken eine feldstärkeabhängige Stummschaltung.

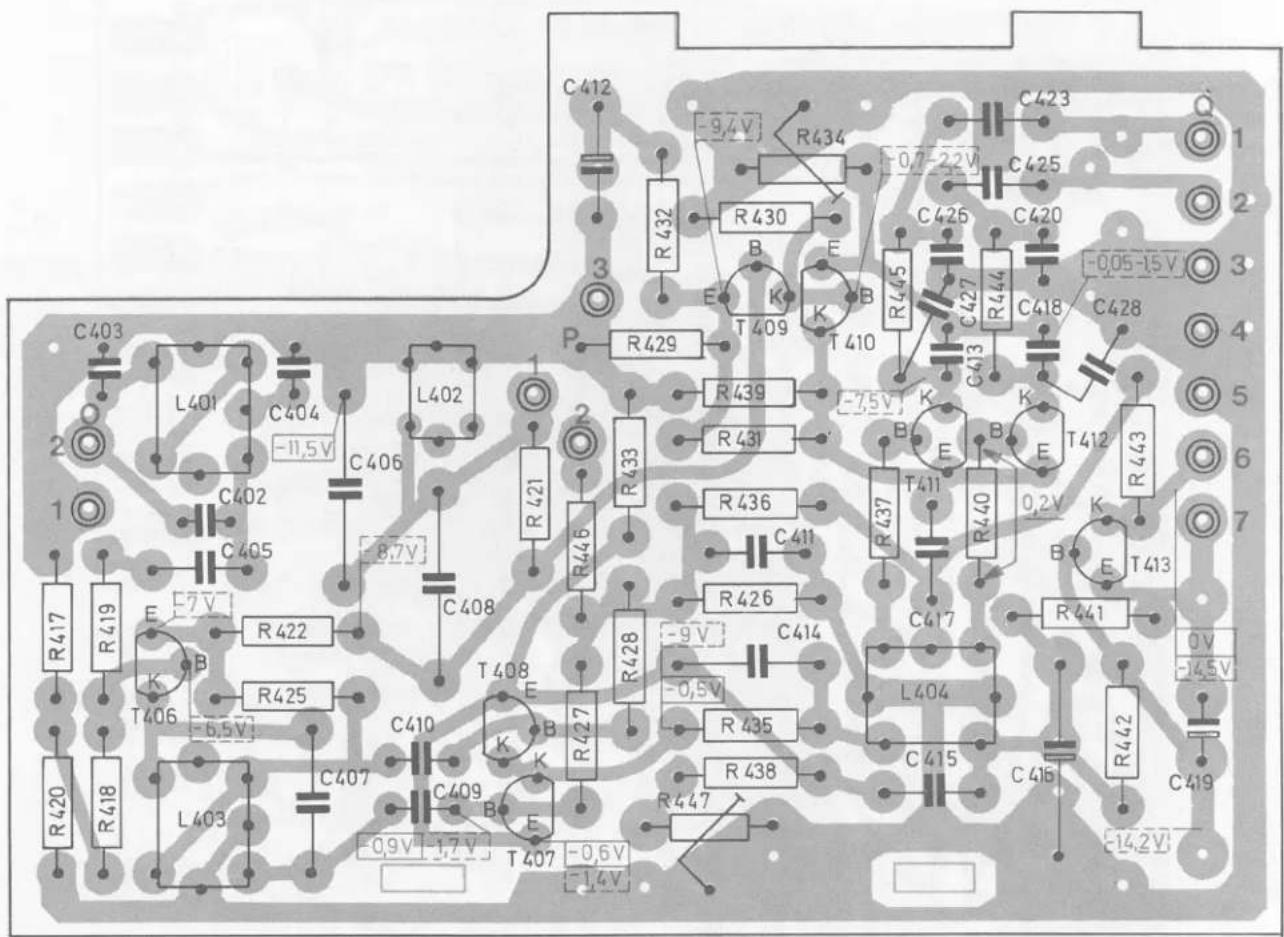

Der Stereo-Decoder ist mit 8 Transistoren bestückt. T 406 arbeitet für das MPX-Signal als Impedanzwandler und für den Pilot (19 kHz) als Verstärker. T 407 - 408 arbeiten als Gegentaktverdoppler zur Erzeugung der 38 kHz Schaltfrequenz. T 409 - 410 verstärken das MPX-Signal. T 411 - 412 arbeiten im Stereobetrieb als elektronischer Schalter. T 413 steuert die Stereoanzeige.

Bei AM arbeitet der T 201 als Oszillator und T 304 - 305 als Stromverdrängungsmischer. T 306-307/308-309 als ZF-Verstärker und die Diode D 307 ist der AM-Demodulator.

Die stabilisierte Stromversorgung des HF-Teiles besorgen der Transistor T 310 und die Diode D 306. Die Abstimmspannung wird durch T 301 in Verbindung mit den Dioden D 301 und D 310 stabilisiert.

NF-Teil

Vorverstärker

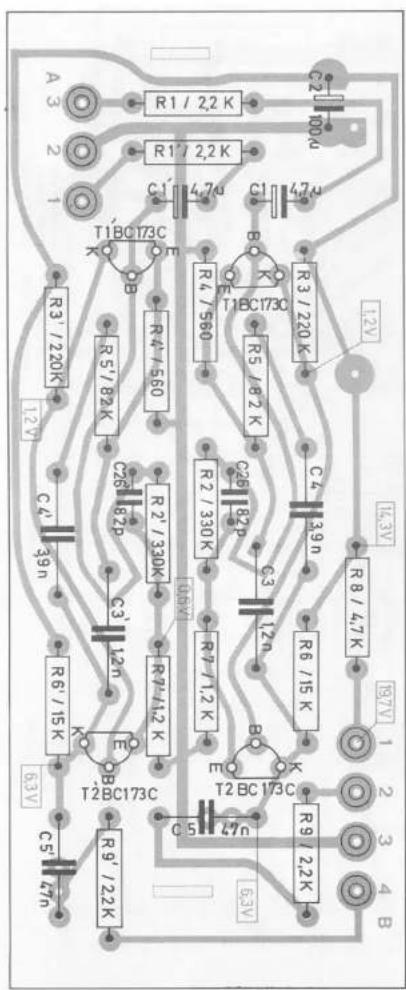

Der 2-stufig ausgelegte Vorverstärker (T 1, T 2) besitzt eine frequenzabhängige Gegen-kopplung. Die Entzerrung erfolgt der Schneid-kennlinie entsprechend mit 3180, 318 und 75 μs. Frequenzbestimmende Bauteile sind: C 3, C 4 und R 5.

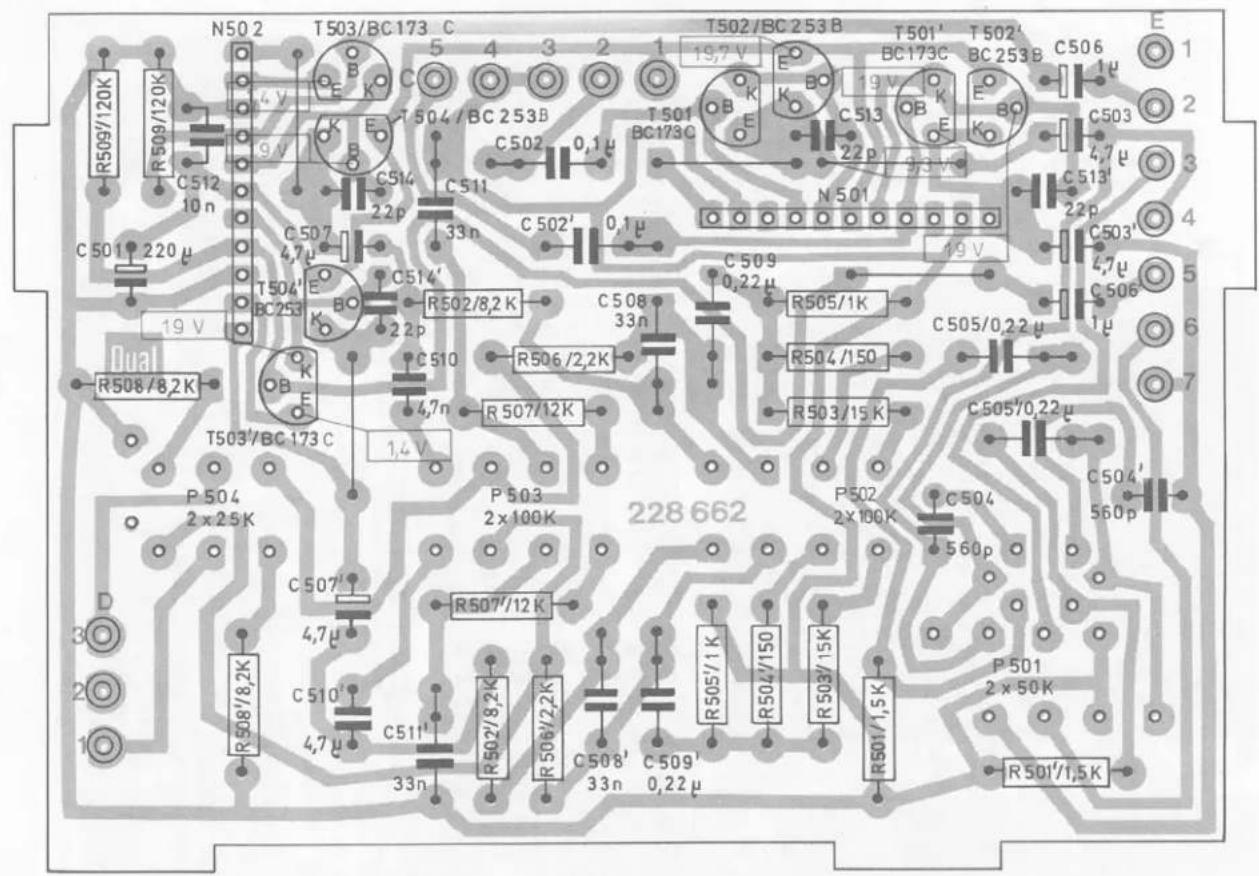

Regelverstärker

Die NF wird über C 502 dem Transistor T 501 zugeführt. T 501 und T 502 arbeiten als Impedanzwandler, damit der NF-Ausgang an der Quadro-Buchse niederohmig ist. Die Lautstär-

ke ist mit einem Tandem-Potentiometer regelbar. Gleichzeitig besitzt dieses Potentiometer Abgriffe für die physiologische Lautstärkeregelung, zuschaltbar mit dem Schalter Loudness. T 503 und T 504 dienen der Anpassung, (Quadro-Schaltbuchse), ausserdem gleicht diese Verstärkerstufe die Dämpfung der nachgeschalteten Klangregelnetzwerke aus. Die Baß- und Höhenregler (Tandem-Potentiometer, linear) besitzen einen Mittelabgriff, der zum Ausgleich von Exemplarstreuungen beschaltet ist. Dadurch wird in Mittenstellung dieser Regler ein linearer Frequenzgang erreicht. Es folgt der Balanceregler (Tandem-Potentiometer linear) an dessen Schleifer das Signal über C 60 ausgekoppelt und der ersten Verstärkerstufe des Endverstärkers zugeführt wird.

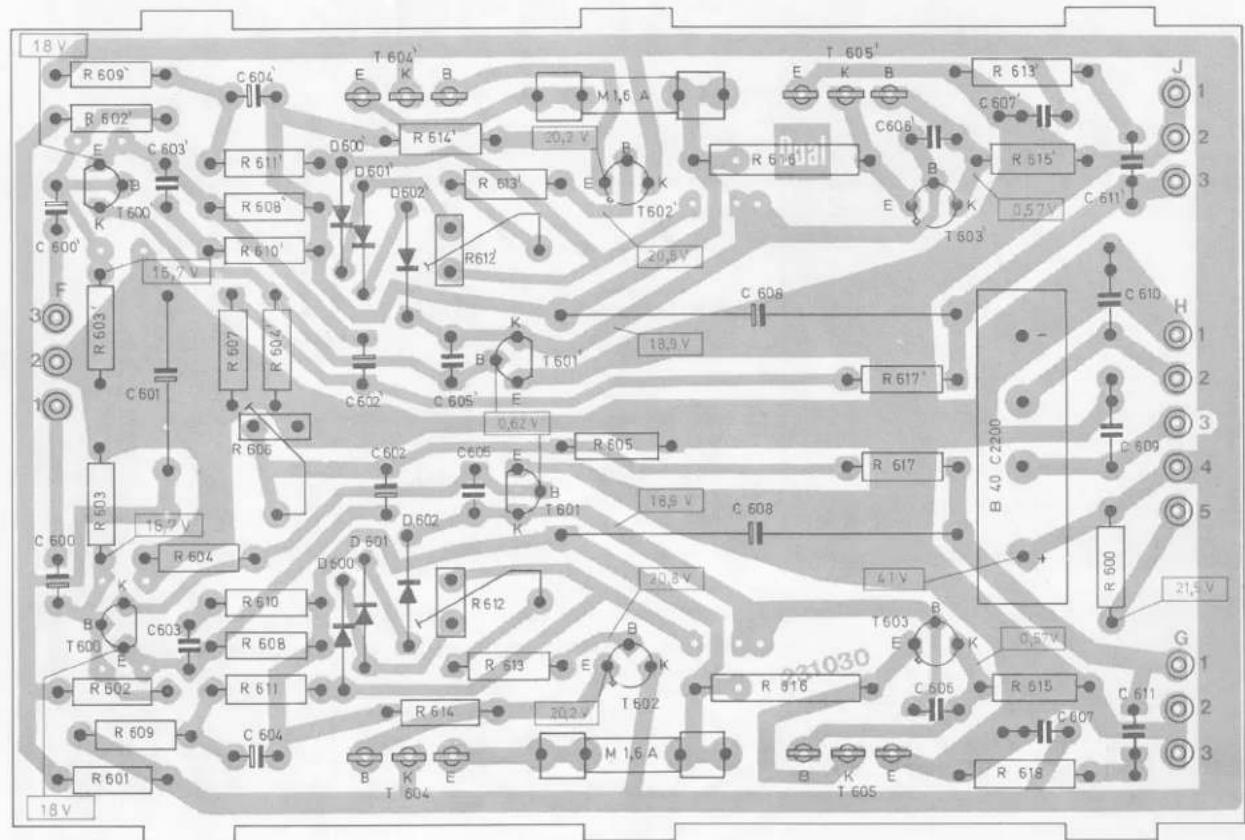

Endverstärker

Nach der ersten Verstärkerstufe T 600 folgt der Transistor T 601, der die Großsignalverstärkung übernimmt. Die Gegenkopplung, gebildet aus den Widerständen R 605, 606, R 608 und R 617, bestimmt den Grad der Verstärkung.

R 606 im linken Kanal ist einstellbar und gestattet es, die Verstärkung der beiden Kanäle zu symmetrieren.

Die NPN-Leistungstransistoren T 604, T 605 werden über das komplementäre Treiberpaar T 602, T 603 angesteuert. Die Diodenkette D 600, D 601, D 602 dient der Stabilisierung der Basisspannungen von T 602 und T 603.

Die Ruhestromainstellung erfolgt mit R 612.

Über C 608 wird die Lautsprecherspannung ausgekoppelt und dem Betriebsartenschalter zugeführt, der es in Verbindung mit der Lautsprecher-Matrix ermöglicht auf Stereo, 2 x Stereo oder Quadroeffektwiedergabe umzuschalten.

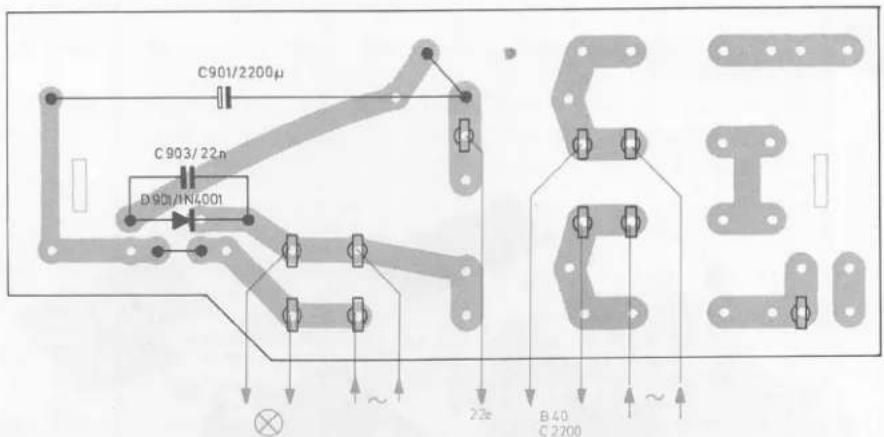

Netzteil

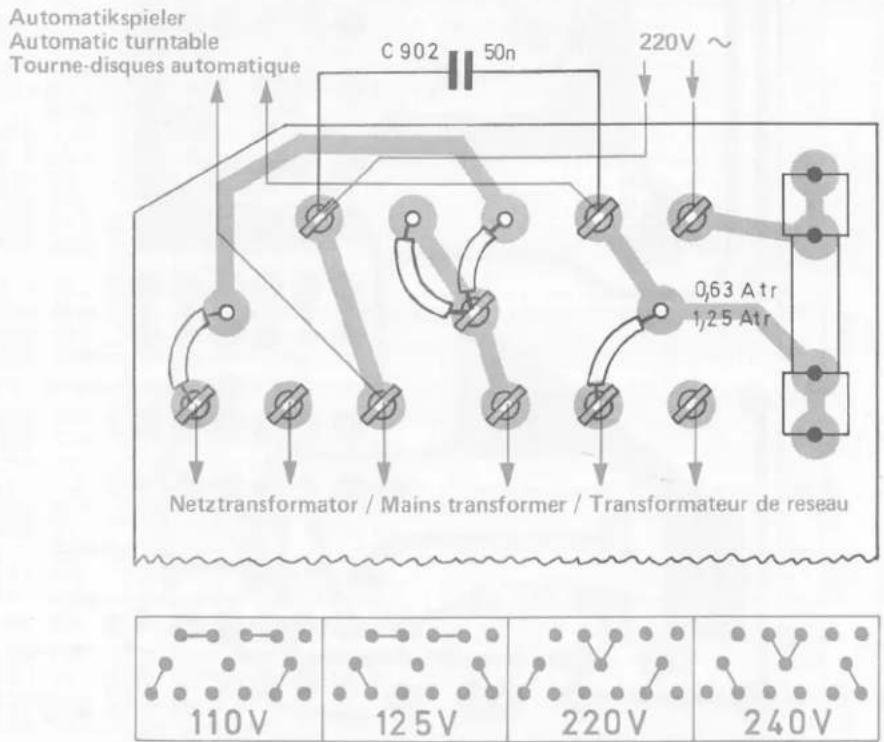

Ein streufeldarmer Schnittbandkern - Netz-transformator, für Netzspannungen von 110, 130, 220 und 240 V, dient in Verbindung mit dem Silizium Brückengleichrichter B 40 C 2200 und dem Siebelko C 25 der Stromversorgung. Für das HF-Teil ist eine separate Stromversorgung, bestehend aus D 901 und C 903 vorhanden.

Prüf- und Justierdaten

Stromaufnahme

bei 220 V im Leerlauf miteingeschaltetem Laufwerk	max. 160 mA
bei 220 V im Leerlauf	max. 110 mA
bei 220 V und Vollast 8,9 V(20 W) an 4 Ohm/Kanal FRONT	max. 520 mA
in Stellung 2 x STEREO, REAR-Ausgänge ebenfalls mit 4 Ohmabgeschlossen	max. 580 mA

Betriebsspannungen

Vorverstärker	ca. 14 V
Regelverstärker	ca. 20 V
Endverstärker im Leerlauf	ca. 41 V
Endverstärker bei Vollast	ca. 34 V

Ruhestrom der Endstufe

nach ca. 5 Minuten Betriebszeit,einstellbar mit R 612

ca. 20 mA

Kurzbezeichnung für Regler, Schalter und Einstellung

La	= Lautstärkeregler VOLUME
Ba	= Balanceregler BALANCE
K1	= Klangregler BASS, TREBLE
Lin	= Loudness-Linear-Schalterin Stellung LINEAR
Lou	= Loudness-Linear-Schalterin Stellung LOUDNESS
Ta	= Taste TAPE gedrückt
Ph	= Taste PHONO gedrückt
	Betriebsartenschalter MODE
2 CH	= in Stellung STEREO
Qu 1	= in Stellung QUADRO 1
Qu 2	= in Stellung QUADRO 2
2 x 2 CH	= in Stellung 2 x STEREO
1	= Regler offen
2	= Regler in mechanischer Mittenstellung
3	= Regler zurückgedreht
6	= Regler 6 dB unter Voll-aussteuerung
20	= Regler 20 dB unter Voll-aussteuerung
40	= Regler 40 dB unter Voll-aussteuerung

Ausgangsspannung und Lautstärkeregler

Ta, 2 CH, La 1, Ba 2, K1 21000 Hz am Eingang TAPE einspeisen, beide Kanäle ansteuern.Ausgangsspannung an 4 Ohm/Kanal Frontmin. 8,9 V (20 Watt)Mit R 606 gleichen Pegel in beiden Kanälen einstellen.Klirrfaktor ≤ 1 %

an der Kopfhörerbuchsemit 400 Ohm abgeschlossen am Tonbandausgang(Kontaktfedern 1/2 und 4/2)mit 100 kOhm abgeschlossen

4,5 - 5,5 V20 - 25 mV

FRONT- und REAR-Ausgänge mit 4 Ohm abgeschlossen. Mit dem Lautstärkeregler 8 V an 4 Ohm/Kanal FRONT einstellen.

Qu 1
Ausgangsspannung FRONT	6,3 - 6,6 V
Ausgangsspannung REAR	1,6 - 1,8 V
Qu 2 (einkanalig angesteuert)
Ausgangsspannung FRONT(angesteuerter Kanal)	6,3 - 6,6 V
Ausgangsspannung REAR(beide Kanäle)	3,7 - 4 V
beide Kanäle ansteuern
Ausgangsspannung REAR	nahe 0 V

2 x 2 CH
Ausgangsspannung FRONT	6,3 - 6,6 V
Ausgangsspannung REAR	3,3 - 3,7 V

Den Lautstärkeregler im gesamten Regelbereich auf Parallelität der Reglerbahnen überprüfen.

Kanalabweichung K 1/K 2

im Bereich zwischen La 1 und La 2 max. 3 dB

im Bereich zwischen La 2 und La 40 max. 5 dB

Quadro-Schaltbuchse

Ta, 2 CH, La 1, Ba 2, K1 2

1000 Hz ca. 300 mV am Eingang TAPE einspeisen, beide Kanäle ansteuern.

Spannung an der Quadro-Schaltbuchse, mit 100 kOhm abgeschlossen.

(Kontaktfedern 1/2 und 4/2) 290 - 320 mV

An der Quadro-Schaltbuchse (Kontaktfedern 3/2 und 5/2) 1000 Hz einspeisen.Erforderliche Eingangsspannung für Vollaussteuerung (8,9 V an 4 Ohm/Kanal Front)290 - 320 mV

Phono-Ausgang

Ph

Schallplatte anspielen, Prüfkabel in die Phono-Out.-Buchse einstecken und Schaltfunktion des Schalters prüfen.

Balancereqler

Regelbereichbezogen auf die 0 dB-Linie

+ 4 bis - 8 dB

Klangregler

Ta, 2 CH, La 1, Ba 2, Kl 2Ausgangssignal 0 dB absolut (775 mV)
Kl 1
Baßanhebung bei 40 Hz	14 - 15 dB
Höhenanhebung bei 12,5 kHz	15 - 16 dB
Kanalabweichung K 1/K 2	max. 2 dB
Kl 3
Baßabsenkung bei 40 Hz	17 - 18 dB
Höhenabsenkung bei 12,5 kHz	15 - 17 dB
Kanalabweichung K 1/K 2	max. 2 dB

Physiologische Lautstärkeregelung

Ta, 2 CH, Lou, La 1, Ba 2, Kl 2

1000 Hz am Eingang TAPE einspeisen, beide Kanäle ansteuern, Vollaussteuerung 8,9 V an 4 Ohm/Kanal Front, Kanäle auf gleichem Peggel.

La 40
Baßanhebung bei 40 Hz	14 - 16 dB
Höhenanhebung bei 12,5 kHz	4 - 7,5 dB

Frequenzgang des Vorverstärkers

Ph, 2 CH, Lin, La 2, Ba 2, K1 21000 Hz ca. 2 mV am PHONO-Eingang einspeisen.Baßanhebung bei 40 Hz	17,5 dB + 2 dBHöhenabsenkung bei 12,5 kHz 15 dB + 2 dBbezogen auf den 1000 Hz-Pegel
Kanalabweichung K 1/K 2	max. 3 dB

Linearität des Verstärkers

Ta, 2 CH, Lin, La 1, Ba 2, Kl 2

1000 Hz am Eingang TAPE einspeisen, beide Kanäle ansteuern, Vollaussteuerung 8,9 V an 4 Ohm/Kanal Front.

Abweichungen von der 0 dB-Linie zwischen 40 Hz und 12,5 kHz bei La 6	max. 2	dB
bei La 40	max. 1,5	dB

Eingangsempfindlichkeit

Ta, 2 CH, La 1, Ba 2, K1 2 1000 Hz am Eingang TAPE einspeisen. Erforderliche Eingangsspannung für Vollaussteuerung des Verstärkers 280 - 320 mV

Ph, 2 CH, La 1, Ba 2, K1 2 1000 Hz am PHONO-Eingang einspeisen. Erforderliche Eingangsspannung für Vollaussteuerung des Verstärkers 2,5 - 3,5 mV

Störspannung

La 3, Ba 2, K1 2 Störspannung

max. 1 mV/Kanal

Ta, 2 CH, La 1, Ba 2, Kl 2 Eingang TAPE mit 100 kOhm abgeschlossen. Störspannung max. 5 mV/Kanal

Ph, 2 CH, Lin, La 2, Ba 2, Kl 2 Eingang PHONO mit 1 kOhm abgeschlossen. Störspannung max. 2 mV/Kanal

Ph, 2 CH, Lin, La 1, Ba 2, Kl 2 Laufwerk eingeschaltet, Tonarm neben der Stütze Störspannung max. 70 mV/Kanal 42 dB Störspannungsabstand

Abgleichanleitung

ZF 460 kHz (AM)

MU-Taste drücken, Signalgenerator über eine Kunstantenne (200 Ohm, 200 pF in Serie) am Antenneneingang anschließen und 460 kHz einspeisen.

Die Spulen L 311/312/307/308/314 auf Maximum des Abstimmanzeigers abgleichen. Die Ausgangsspannung des Signalgenerators soll so dosiert sein, daß am Abstimmanzeiger 2,5 Teilstriche nicht überschritten werden.

Den ZF-Saugkreis mit L 204 auf Minimum abgleichen.

KML Oszillator und Vorkreis

Den Sendereinstellknopf bis zum Linksanschlag drehen, dann den Skalenzeiger durch Verschieben über die auf der Skala angebrachte Bündigkeitsmarke (500 kHz) stellen (Drehkondensator voll eingedreht). Über eine Kunstantenne (200 Ohm 200 pF in Serie) den Signalgenerator an der KML-Antennenbuchse anschließen und in der gleichen Reihenfolge, wie in der Tabelle angegeben, abgleichen.

Bereich (Taste)	Einzustellende Frequenz am Generator und Gerät	Bezeichnung	Abgleich-position	Abgleich (Outputmeter)
MW	500 kHz	Oszillator	L 207	Maximum
MW	1650 kHz	Oszillator	C 217	Maximum
MW	650 kHz	Vorkreis	L 202	Maximum
MW	1500 kHz	Vorkreis	C 207	Maximum
LW	150 kHz	Oszillator	L 208	Maximum
LW	200 kHz	Vorkreis	L 203	Maximum
SW II	6,09 MHz	Oszillator	L 206	Maximum
SW II	6,09 MHz	Vorkreis	L 201	Maximum
SW I	12,5 MHz	Vorkreis	C 206	Maximum

Eventuell den Abgleich von L 201 bei 6,09 MHz wiederholen.

ZF 10,7 MHz (FM)

FM-Taste drücken, Preomat in Stellung FM, R 340 in Mittenstellung, Punkt "a" an Masse, Signalgenerator über eine RC-Kombination - 200 pF und 200 Ohm in Serie - am Punkt "b" (Gehäuse T 102) anschließen und 10,7 MHz einspeisen. Die Spulen L 105/106/107/108/301/302/303/304/305/306/313/309 auf Maximum des Abstimmanzeigers abgleichen. Die Ausgangsspannung des Signalgenerators soll so dosiert sein, daß am Abstimmanzeiger 2,5 Teilstriche nicht überschritten werden. Meßinstrument mit 50 μA-Bereich und O-Anzeige in der Mitte am Punkt "c" und "d" (R 336) anschließen. L 310 auf O-Anzeige abgleichen.

UKW-Oszillator und Vorkreis

FM-Taste drücken, Preomat in Stellung FM, den Signalgenerator an der UKW-Antennenbuchse (240 Ohm symmetrisch) anschließen.

Am Generator und Gerät 88 MHz (moduliert) einstellen und L 104 (Oszillator), L 102, L 103 (Vorkreise) auf Maximum am Abstimmenzeiger abgleichen.

Am Generator und Gerät 104 MHz einstellen und C 112 (Oszillator), C 105, C 114 (Vorkreise) auf Maximum am Abstimmanzeiger abgleichen. Den Abgleich bei möglichst niedriger HF-Eingangsspannung durchführen.

R 340 bei 3 μV Eingangsspannung so einstellen, daß der Abstimmanzeiger 3 Teilstriche anzeigt.

Decoder

Oszillograf oder Röhrenvoltmeter an Punkt "f", 67 kHz-Signal ca. 400 mV am Punkt "g" (Decodereingang) einspeisen und L 401 auf Minimum stellen.

FM-Taste drücken, Preomat in Stellung FM, R 447 auf ca. 250 Ohm stellen, Multiplex-Generator am Antenneneingang (240 Ohm symmetrisch) anschließen und 1 kHz, Hub 40 kHz, 1 mV (rechter Kanal) einspeisen, Wechselspannungs-Röhrenvoltmeter oder Oszillograph über 100 kOhm am Punkt "e" anschließen, Gerät und Multiplex-Generator genau aufeinander abstimmen, dann AFC-Taste drücken.

L 403 und L 404 auf Maximum abgleichen (38 kHz). Oszillograf oder Röhrenvoltmeter an den NF-Ausgang linker Kanal, L 402 und R 434 auf minimale Lautstärke im linken Ka-

nal abgleichen. Das Eingangssignal auf 10 μV reduzieren und mit R 447 den Decodierungsbeginn einstellen.

Am Multiplex-Generator 1 kHz, Hub 40 kHz, 1 mV (linker Kanal) einstellen, und das Übersprechen auf den rechten Kanal kontrollieren. Nötigenfalls mit R 434 einen Mittelwert zwischen links und rechts einstellen.

Muting

Muting-Taste drücken und R 219 so einstellen, daß bei 20 μV HF-Eingangsspannung von stumm auf Empfang umgeschaltet wird.

Fig. 1 Abgleichpositionen und Lageplan der Steckverbindungen

Fig. 2 Schaltbild HF

R		1011052%	103108213	102215	106218219	103107	112110221	111220	112216		113123	115122127	114207,208209	117116		119105	118223204	121120126		125304	125304	312417	312420	421438	311419	313422	3630
C	223225	101201205	107204	102205	103109110,111206	108203	104202		105112123	113	114115208		122		116226	116220217	117215	118216214		119218211	120110	121404403	309308,406402	31139418405	303303395		304304
S	2	8		12		1011		14		14	15	4	16	15	10	10		7					2.2

Transistoren von der Anschlußseite gesehen

Transistors as seen from the connecting side
Transistors vus du côté des connexions

BF 194 BF 195

BF 247

BC 173 B BC 309 B

BF 353

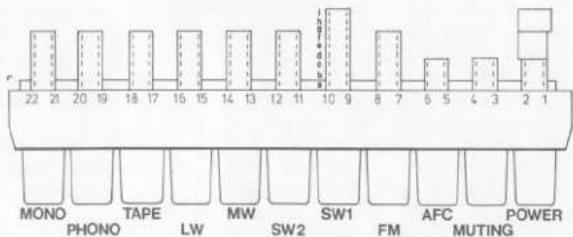

Gezeichnete Schalterstellung UKW
Show switch position
Position dessinee des commutateurs
Änderungen vorbehalten
Alterations reserved
Sons réserve de modifications

Ausgabe 2. Oktober 1974

1124.20	4.214.48	3134.19	303309	306308	306306	309307	307317	308308	308340	321321	322322	4.46	4.32	4.294.30	327.4.38	4.263.25	3243.4	4.374.40	4.434.43	3.293.29	3.314.42	3.364.41	3.373.27	3.254.45	4.454.44	211
301	301	303	304		307			328	319		312			313		314				315						226
18	4.18	315		317	311		318	411,409		321	320				337	324		323,324	325	336	415	3.29	3.32	4.27	4.29	4.23	221
12	4.05			4.07				4.10					4.12			4.13,4.13		4.17		4.16	4.16			4.28	4.19	4.20	4.25
																									6	8
																										7	22

R

1

2

3

4

5

MSOI

A-SSS MSOI

N-SSS MSOI

NSOI

P-SSS MSOI

HSSO MSOO MSOO

PSO2,002 MSO2,002 MSO2,002

0.06 0.07

P-SSL PSOL PSOL MSI

0.00,0.01,0.01,0.09,0.08,0.11 0.10 0.11

0.14 0.15

BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY

900 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQY BQy

01

F19.5 Vorversteiger 227 746 (Leitereslate)

Fig. 6 Decoder 231 209 (Leiterseite)

Fig. 7 Lautsprecheranschlußplatte 234 475 (Leiterseite)

Fig. 8 Betriebsartenschalterplatte 234 473 (Leiterseite)

Fig. 9 Regelverstärker 230 606 (Leiterseite)

Fig. 10 Endverstärker 234 147 (Leiterseite)

Fig. 11 UKW-Teil 231 211 (Leiterseite)

Fig. 12 Netzanschlußplatte 212 600 (Bestückungsseite)

Fig. 13 AM-HF-Teil 231 206 (Leiterseite)

Fig. 14 Gleichrichterplatte 231 217 (Leiterseite)

Ersatzteile

Pos.	Art.-Nr.	Bezeichnung	Anzahl
1	225 486	Abdeckhaube CH 21 kpl.	1
2	231 196	Konsole nußbaum kpl.	1
	231 197	Konsole weiß kpl.	1
3	202 257	Zylinderblechschraube B 3,9 x 25	1
	210 638	Scheibe 4,2/10/0,5	1
4	228 614	Senkblechschraube mit Kreuzschlitz B 3,9 x 19	1
5	202 371	Halter für Plattenstift und Achse	1
	210 286	Linsenblechschraube mit Kreuzschlitz B 2,9 x 9,5	2
6	234 254	Frontblende kpl.	1
	228 209	Durchführungstülle	4
	211 556	Scheibe 4,3/9/0,8 St	4
	210 146	Sicherungsscheibe 3,2	4
7	222 335	Dual-Zeichen	1
8	231 149	Skala	1
9	228 133	Skalenfenster	1
10	222 336	Reiterleiste	1
11	222 354	Skalenreiter (Satz)	1
12	221 982	Drehknopf klein (für 4 mm Achse)	4
13	222 191	Drehknopf groß (für 4 mm Achse)	1
14	228 616	Drehknopf klein (für 6 mm Achse)	1
15	225 675	Kopfhörerbuchse kpl.	1
	224 377	Abdeckring	1
R 901	211 152	Schicht-Widerstand 330 Ohm/0,30 U/10 %	2
16	224 897	Anzeigeinstrument mit Beleuchtung	1
17	218 451	Fassung für Skalenlampe	2
	218 813	Skalenlampe 15 V/0,2 A	2
18	209 446	Fassung für Pilotlampe	2
	209 447	Pilotlampe 7 V/35 mA	2
19	218 449	Skalenseil	3
20	218 450	Zugfeder	1
21	224 325	Skalenzeiger	1
22	208 804	Seilrolle	3
	210 144	Sicherungsscheibe 1,9	3
23	234 467	Drehkondensator mit Abstimmregler, Antriebsrolleund Skalenseil	1
24	218 754	Abstimmregler	1
25	234 476	Anschlußschild (Rückwand)	1
26	209 487	FM-Antennenbuchse	1
27	209 488	AM-Antennenbuchse	1
L 109	222 762	UKW-Drosselspule	1
28	231 126	Lautsprecherbuchse 2-polig	4
29	230 158	Federleiste 9-polig	2
30	231 147	Federleiste 7-polig	2
31	231 145	Federleiste 5-polig	2
32	229 869	Federleiste 3-polig	4
33	232 342	Federleiste 2-polig	4
34	222 048	Mehrfachsteckbuchse 5-polig	1
35	222 647	Netztrafo kpl.	1
36	212 600	Netzanschlußplatte	1
C 902	231 222	Papierkondensator 0,047μF/250V~	1
37	209 716	G-Schmelzeinsatz M 0,63 A	1
	212 641	G-Schmelzeinsatz M 1,25 A	1
38	220 141	Netzkabel kpl.	1
	231 123	Kabeldurchführung	1

Fig. 15 Explosionsdarstellung

Änderungen vorbehalten
