BEDIENUNGSANLEITUNG KA 360 DUAL

Inhalt	Seite
Technische Daten	2
Funktionsbeschreibung	3 – 5
Prüf- und Justierdaten NF	5 – 6
Abgleichanleitung HF	6 – 7
Prüf- und Justierdaten Cassettendeck	7 – 9

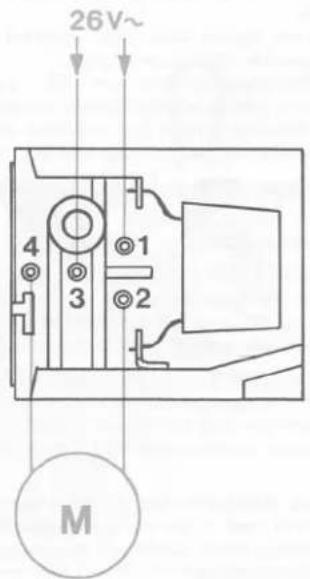

Motoranschlußschema	9
Cassettendeck Mechanik	10 – 14
Schaltbild HF	15 – 16
Schaltbild Cassettendeck	17 – 19
Schaltbild NF	20
Ätzschaltplatten	21 – 27
Explosionsdarstellungen und Ersatzteile	28 – 39
Auswechseln der Tastenschieber	39
Seilschema	40

Dual Gebrüder Steidinger · 7742 St. Georgen/Schwarzwald

Technische Daten

Die HiFi-Kompaktanlage Dual KA 360 übertrifft in allen Meßwerten die nach DIN 45 500 an Geräte der Heimstudio-Technik (HiFi) gestellten Anforderungen.

Plattenspieler

HiFi-Automatikspieler Dual 1228

Cassettendeck
HiFi-Cassettendeck Dual C 919

Bandgeschwindigkeit	4.75 cm/s
Abweichung von der Sollgeschwindigkeit	< ± 1 %

Kurzzeitige Geschwindigkeitsschwankungen

(Tonhöhenschwankungen)
W.R.M.S.	< ± 0,07 %
Nach DIN nur Wiedergabe	< ± 0,10 %
Nach DIN Aufnahme/Wiedergabe	< ± 0,14 %

Übertragungsbereich

(bezogen auf DIN Toleranzfeld)
Fe-Band	20 – 15 000 Hz
CrO2-Band	20 – 16 000 Hz
FeCr-Band	20 – 17 000 Hz

Klirrfaktor

K 3 bei 333 Hz (bezogen auf 0 dB VU)
Fe-Band	< 1,7%
CrO2-Band	< 2,8%
FeCr-Band	< 1,2%

Ruhegeräuschspannungsabstand

	mit Dolby	ohne Dolby
Fe-Band	> 60 dB	> 53 dB
CrO2-Band	> 61 dB	> 56 dB
FeCr-Band	> 63 dB	> 58 dB

Übersprechdämpfung

zwischen zusammengehörigen Kanälen	>36 dB
zwischen Kanälen in Gegenrichtung	>70 dB

Löschdämpfung bei 1000 Hz

Fe-Band	>70 dB
CrO2-Band	>65 dB
Umspulzeit für C 60-Kassette	<60 sec.

HF-Teil

Empfangsbereiche

FM (UKW)		87	-	108	MHz
MW		500	-	1650	kHz
LW		140	-	360	kHz
SW (KW)		5,85	-	10,3 MHz
Antenne	FM	240 Ω, symmetrisch
	AM	hochohmig induktiv

Empfindlichkeit

FM	(60 Ω, 26 dB Rauschabstand, 22,5 kHz Hub)
Mono	< 2,5 μV
Stereo	< 18 μV
AM (gemessen über Kunstantenne DIN 45 300, 6 dB Rauschabstand)
SW	< 10 μV
MW	< 30 μV
LW	< 40 μV

Funktionsbeschreibung

UKW-Teil

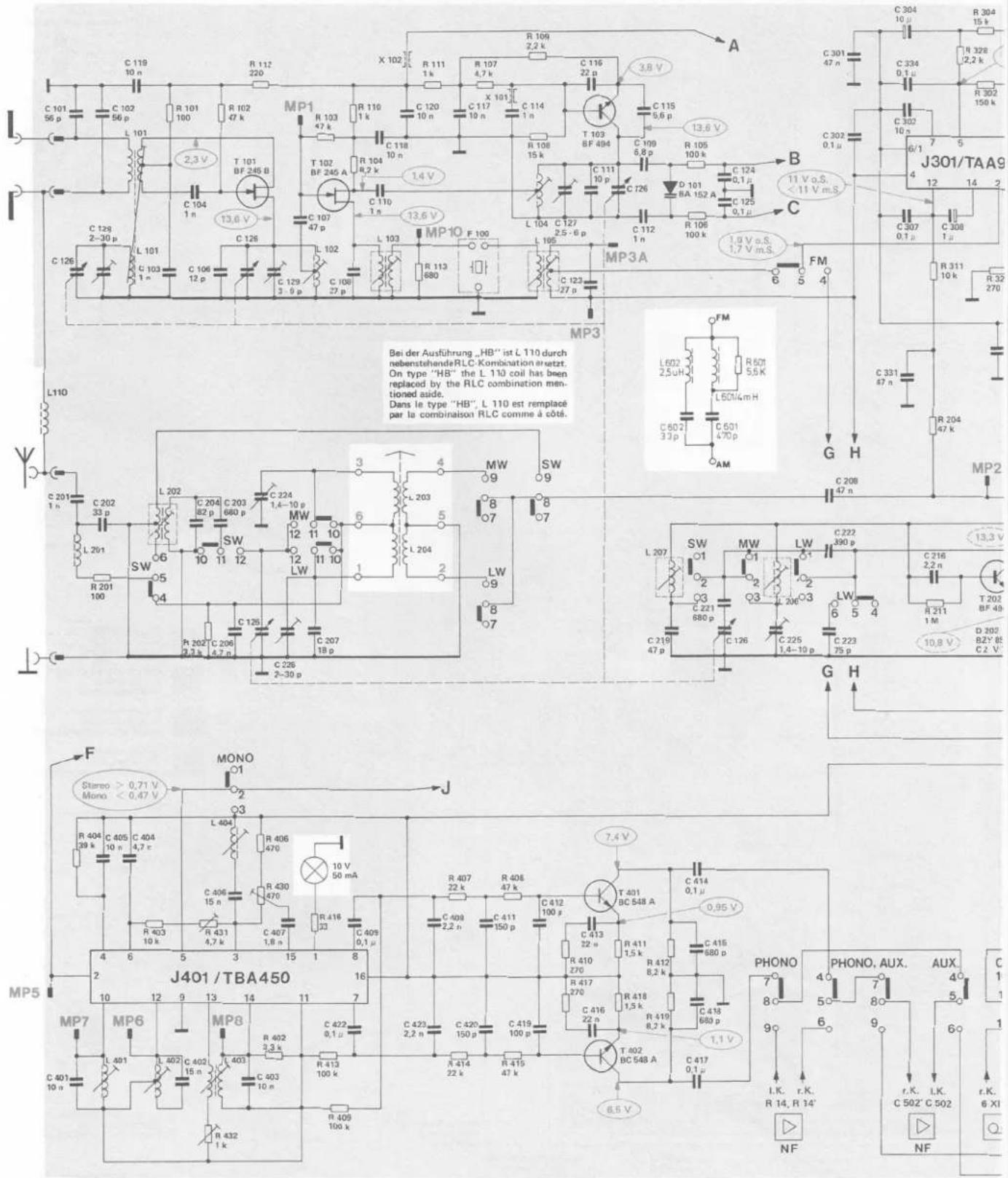

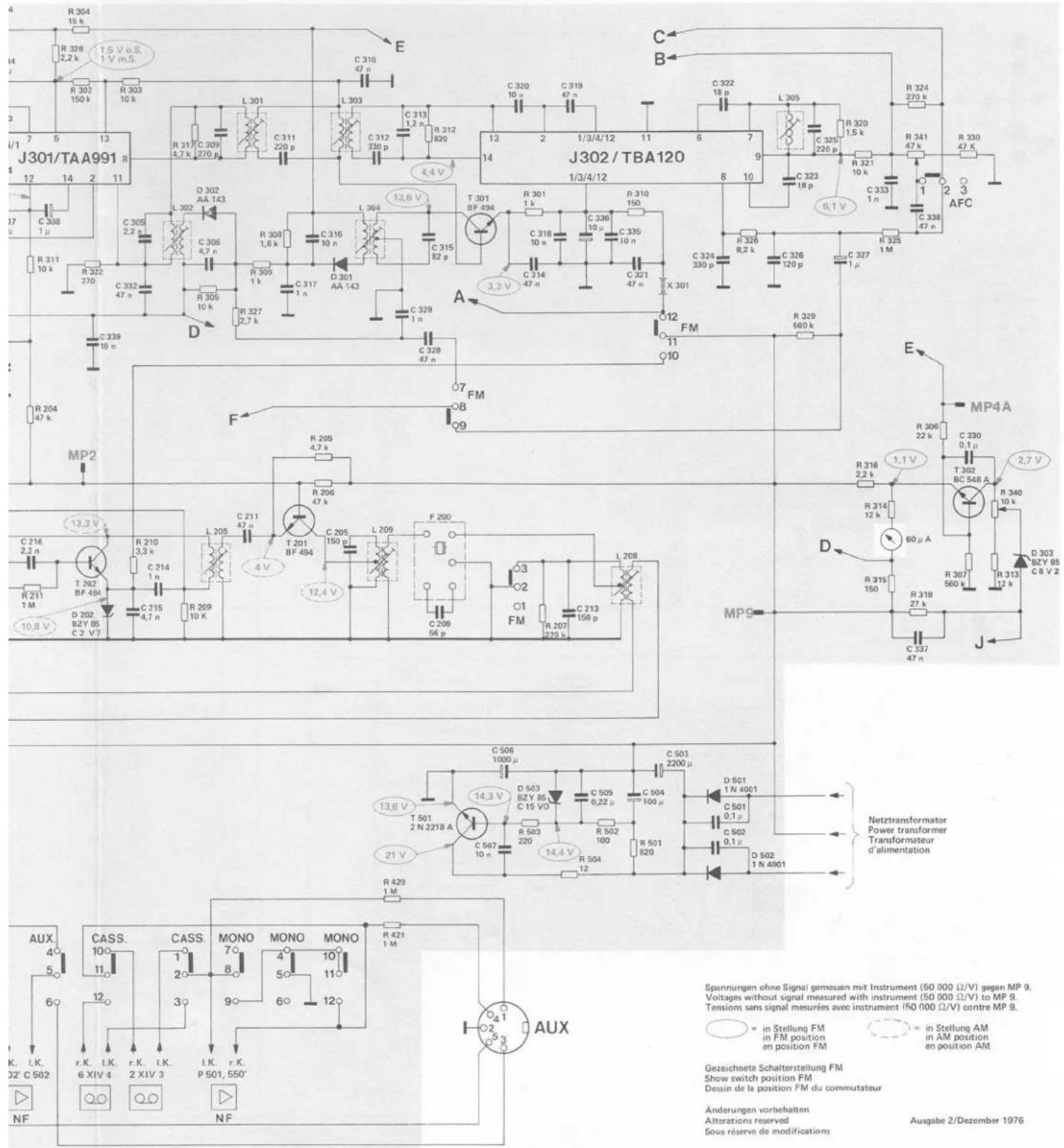

Das UKW-Teil ist mit zwei FET (HF Vorstufe T 101, Mischstufe T 102) bestückt. T 103 dient der Erzeugung der Oszillatorspannung.

Durch die Verwendung der beiden FET, einer separaten Oszillatorstufe sowie der Vor- und Nachselektion (Gate- und Drain-Abstimmung) werden hinsichtlich Empfindlichkeit, Rauschen und Großsignalverhalten optimale Werte erreicht.

Trennschärfe	FM	(±300 kHz)	>50 dB
	AM	(±9 kHz)	>35 dB

Begrenzung	2 μV
Geräuschspannungsabstand	> 55 dB
Mono/Stereo-Umschaltung	20 μV
AM-Unterdrückung	> 40 dB
Pilotton-Unterdrückung (19 kHz)	> 40 dB
Hilfsträger-Unterdrückung (38 kHz)	> 40 dB

NF-Teil

Ausgangsleistung

(gemessen an 4 Ω, Klirrfaktor 1 %)
Musikleistung	2 x 30 Watt
Sinus-Dauertonleistung	2 x 20 Watt

Leistungsbandbreite

nach DIN 45 500

25 Hz ~ 40 kHz

Klirrfaktor

(gemessen bei 15 W und 1000 Hz)	< 0,3 %
Dämpfungsfaktor	> 18

Übertragungsbereich

gemessen bei mechanischer Mittenstellung
der Klangregler	15 Hz -- 40 kHz ±1,5 dB

Klangregler

Bässe bei 50 Hz	+14 bis - 15 dB
Höhen bei 15 kHz	+16 bis - 16 dB
Balanceregler	Regelbereich 12 dB

Lautstärkeregler
mit abschaftbarer physiologischer Regelcharakteristik

Fremdspannungsabstand

Eingang AUX
bezogen auf Nennleistung	>65 dB
bezogen auf Na = 2 x 50 mW	>50 dB

Übersprechdämpfung

bei 1000 Hz	>40 dB
zwischen den Eingängen	>55 dB

Eingänge

AUX	300 mV an 470 kΩ
Mikrofon (1/4 inch, Koax.-Buchse)	0,2 mV an 3,9 kΩ

Ausgänge

4 Lautsprecherbuchsen DIN 41 629, 4 Ω

1 Koaxialbuchse 1/4 inch. für Kopfhörer

1 Bandausgang an AUX -Buchse

Leistungsaufnahme

ca. 150 VA

Netzspannungen

110, 120, 220, 240 V

Bestückung

5 Integrierte Schaltungen

2 Feldeffekt-Transistoren

61 Silizium-Transistoren

37 Dioden

1 Silizium-Brückengleichrichter

8 G-Schmelzeinsätze

FM-ZF

Die Verwendung von zwei IC (J 301, J 302), einem Keramikfilter und einem LC-Bandfilter wurde der diskreten Technik vorgezogen.

Das ZF-Signal wird mittels des LC-angepaßten Keramikfilters am Drain der Mischstufe ausgekoppelt und an den Eingang des IC 301 (TAA 991, Punkt 2 und 4) geführt. Die Verstärkung beträgt ca. 70 dB.

An Punkt 8 verzweigt sich das ZF-Signal. Es wird einerseits zur weiteren Verstärkung einem zweiten IC (J 302) und andererseits der Regelstufe zugeführt. Neben der weiteren Verstärkung von ca. 60 dB wird mit J 302 (TBA 120) eine optimale Begrenzung erreicht. Der im TBA 120 integrierte Koinzidenz-Demodulator erzeugt das NF-Signal.

Regelung

Die am Ausgang von J 301 (TAA 991) gewonnene FM-ZF-Spannung steuert den Transistor T 301 (BF 494) an, dessen Kollektorkreis auf die Frequenz des Keramikfilters abgestimmt ist.

Die an der Sekundärseite dieses Filters angeschlossene Diode D 301 dient der Gleichrichtung der HF und der Erzeugung der Regelspannung.

Zum besseren Verständnis dieses Vorganges sind folgende Details erwähnenswert: Die an D 301 erzeugte negative Regelspannung gelangt an den Transistor T 302 (BC 548 A), der ohne Antennensignal durchgesteuert ist. Bei Einstellung eines Senders mit mehr als 1,5 μV entsteht eine negative Richtspannung an der Basis von T 302, die sich proportional zur Feldstärke des eingestellten Senders verhält. T 302 ist ein NPN-Transistor und wird proportional zugeregelt. Am Kollektor entsteht eine entsprechende positive Spannung, die der Einstellung der Stereoschwelle dient und das Aufleuchten der Stereo-Anzeigelampe bei Rauschen und zu schwach einfallenden Sendern ausschließt. Der zurückgehende Emitterstrom steuert das Anzeigeinstrument.

D 301 liefert auch die Regelspannung für den integrierten Schaltkreis J 301. Sie wird über Siebglieder dem Anschluß 5 zugeführt.

Stereo-Decoder

Der im Stereo-Decoder verwendete integrierte Schaltkreis J 401 (TBA 450) arbeitet nach dem Matrix-Prinzip. Die 38 kHz-Schaltfrequenz wird durch Verdoppelung des ausgefilterten Pilottones gewonnen. J 401 beinhaltet noch den Lampentreiber, sowie die beiden Trigger für Mono/Stereo-Umschaltung. Ein Trigger spricht ab 0,9 V an, während der zweite durch den 19 kHz-Pilotton angesteuert wird. An 7 (linker Kanal) und 8 (rechter Kanal) steht das Stereo-Signal zur Verfügung, das durch die nachfolgenden Transistoren 401, T 402 auf ca. 800 mV gebracht wird.

AFC

Die NF-Ausgangsspannung, der die Nachstimmspannung entnommen wird, liegt nicht auf 0-Potential, was analog dazu auch auf die Bezugsspannung für AFC zutrifft. Das fiktive 0-Potential wird deshalb einerseits durch den Spannungsteiler R 321, R 341, R 323 und andererseits durch die stabilisierte Spannung an MP 9 bestimmt. Mit R 341 (regelbar) wird die AFC-Spannung, welche die Kapazitäts-Variations-Diode D 101 steuert, eingestellt.

AM-Teil

Das AM-HF-Tail wurde in konventioneller Technik mit separatem Oszillator und geregeltem HF-Transistor aufgebaut.

AM-ZF

Die Ankoppelung des HF-Teils an den ZF-Verstärker geschieht mittels eines LC-angepaßten Keramikfilters. Die ZF-Verstärkung erfolgt durch J 301 (TAA 991), dessen Eingang umgeschaltet wird. Am Ausgang liegen zwei in Serie geschaltete LC-Filter. Die Signal-Auskoppelung erfolgt selektiv. An der Anode der Diode D 302 steht die Richtspannung zur Verfügung, während die NF-Spannung den Decoder durchläuft und in der nachgeschalteten NF-Verstärkerstufe (T 401, T 402) auf ca. 800 mV gebracht wird.

Anzeigeinstrument

Die beiden Gleichrichter (455 kHz und 10,7 MHz) sind in Serie geschaltet. Die Stromversorgung (negatives Potential) erfolgt über R 315. Dadurch entsteht an R 315 ein Spannungsabfall. R 315 ist zusammen mit R 316, dem Anzeigeinstrument, R 314 und T 302 (BC 548 A) als Brückenschaltung ausgelegt. Ohne Signal befindet sich das Anzeigeinstrument in Ruhestellung. Beim Empfang eines Senders kommt die Brücke außer Gleichgewicht und am Instrument erfolgt eine der Senderfeldstärke proportionale Anzeige.

Stromversorgung

Die vom Netztrafo kommende Wechselspannung wird mit D 501, D 502 gleichgerichtet (Zweiwegschaltung) und mit T 501 und der Z-Diode D 503 stabilisiert.

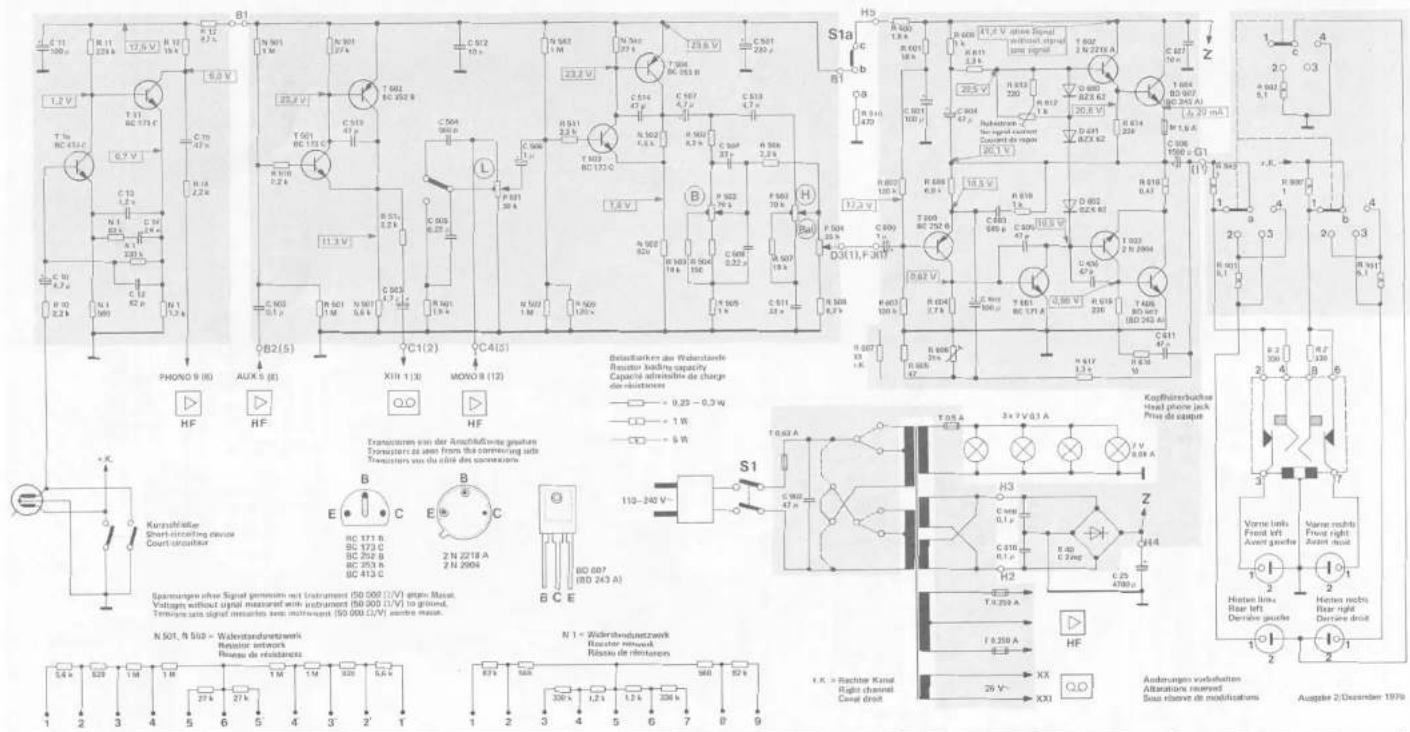

NF-Teil

Vorverstärker

Der 2-stufig ausgelegte Vorverstärker (T 10, T 11) besitzt eine frequenzabhängige Gegenkopplung. Die Entzerrung erfolgt der Schneidkennlinie entsprechend mit 3180, 318 und 75 μs. Frequenzbestimmende Bauteile sind: C 13, C 14 und N 1 (82 kOhm).

Regelverstärker

Die NF wird über C 502 dem Transistor T 501 zugeführt. T 501 und T 502 arbeiten als Impedanzwandler. Die Lautstärke ist mit einem Tandem-Potentiometer regelbar. Gleichzeitig besitzt dieses Potentiometer Abgriffe für die physiologische Lautstärkeregelung, zuschaltbar mit dem Schalter Lin. T 503 und T 504 dienen der Anpassung, außerdem gleicht diese Verstärkerstufe die Dämpfung der nachgeschalteten Klangregelnetzwerke aus. Die Baß- und Höhenregler (Tandem-Potentiometer, lin.) besitzen einen Mittelabgriff, der zum Ausgleich von Exemplarstreuungen beschaltet ist. Dadurch wird in Mittenstellung dieser Regler ein linearer Frequenzgang erreicht. Es folgt der Balanceregler (Tandem-Potentiometer lin.) an dessen Schleifer das Signal über C 600 ausgekoppelt und der ersten Verstärkerstufe des Endverstärkers zugeführt wird.

Endverstärker

Nach der ersten Verstärkerstufe T 600 folgt der Transistor T 601, der die Großsignalverstärkung übernimmt. Die Gegenkopplung, gebildet aus den Widerständen R 605, R 606, R 608 und R 617 bestimmt den Grad der Verstärkung.

R 606 im linken Kanal ist einstellbar und gestattet es, die Verstärkung der beiden Kanäle zu symmetrieren.

Die NPN-Leistungstransistoren T 604, T 605 werden über das komplementäre Treiberpaar T 602, T 603 angesteuert. Die Diodenkette D 600, D 601, D 602 dient der Stabilisierung der Basisspannungen von T 602 und T 603.

Die Ruhestromeinstellung erfolgt mit R 612.

Über C 608 wird die Lautsprecherspannung ausgekoppelt und dem Betriebsartenschalter zugeführt, der es in Verbindung mit der Lautsprecher-Matrix ermöglicht, auf Stereo, 2 x Stereo oder Quadroeffektwiedergabe umzuschalten.

Netzteil

Ein Schnittbandkern-Netztransformator, für Netzspannungen von 110, 120, 220 und 240 V, dient in Verbindung mit dem Silizium-Brückengleichrichter B 40 C 2200 und dem Siebelko C 25 der Stromversorgung.

Cassettendeck

Wiedergabe

Der 2/4-Spur Hör-Sprechkopf hat zwei Systeme, deren wirksame Spurbreite 0,6 mm beträgt. Dies erfordert größte Sorgfalt bei der Konzeption der mechanischen Bandführung, beim Taumeln und beim elektrischen Abgleich. Der Kopf liefert bei einem Bandbezugspegel von 250 nWb/m bei 333 Hz eine Spannung von ca. 300 μV. An den zweistufigen, in diskreter Bauweise ausgeführten Verstärker sind hohe Anforderungen bezüglich Rauschspannungsabstand zu stellen. Besonders der Transistor T 40 und der Widerstand R 42 müssen kleinste Rauschwerte haben.

Mit dem Gegenkopplungs-Netzwerk zwischen Kollektor T 41 und Emitter T 40 wird der Frequenzgang für die jeweilige Bandsorte bestimmt. Bei Wiedergabe hat der Frequenzgang den Verlauf nach Fig. 1.

Mit dem Bandsortenumschalter S 3 wird im Höhenbereich eine Korrektur für CrO₂-Bänder vorgenommen, die der größeren Höhenempfindlichkeit dieser Bänder entspricht. Die Verstärkung des Wiedergabeverstärkers beträgt bei Wiedergabe ca. 44 dB bei 400 Hz. Das verstärkte Signal wird den Wiedergabe-Pegelreglern R 6, R6' zugeführt, mit denen der genaue Pegel eingestellt wird, der für eine einwandfreie Dolby-Funktion notwendig ist. Das Signal gelangt über den Aufnahme-Wiedergabeschalter S 2 – S 1 direkt an die Dolby-Einheit, welche in integrierter Technik ausgeführt ist.

Der IC verstärkt die Spannung auf 580 mV (Dolby-Pegel, 200 nWb/m). Das 400 Hz-Signal wird über C 80 ausgekoppelt und über S 2 dem Bereichumschalter CASS. (HF-Teil) zugeführt.

Zur Unterdrückung von Schaltgeräuschen wird das Ausgangssignal während des Schaltvorganges über den Stummschalter K kurzgeschlossen.

Die Ausgangsspannung für den Dolby-Pegel beträgt ca. 580 mV. Bei Wiedergabe und Aufnahme sind die Aussteuerungs-Anzeiger in Betrieb. Die Funktion wird unter Aufnahme beschrieben.

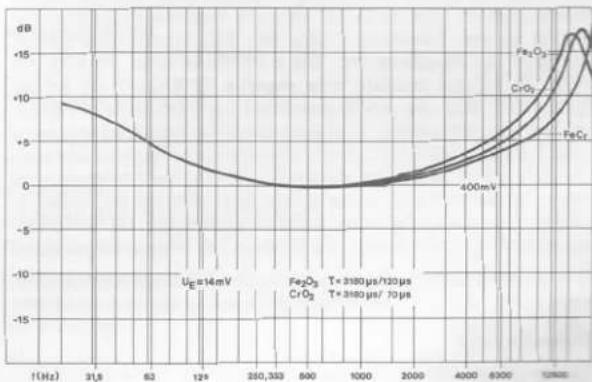

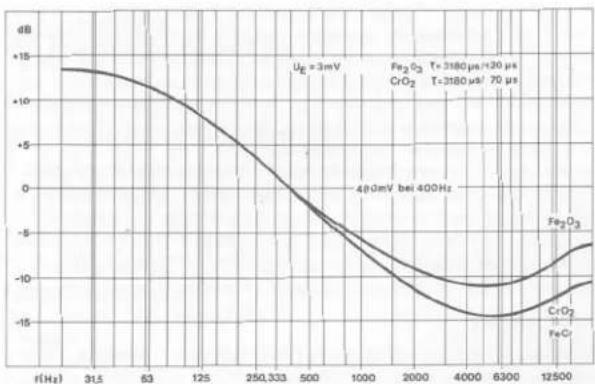

Fig. 1

Aufnahme

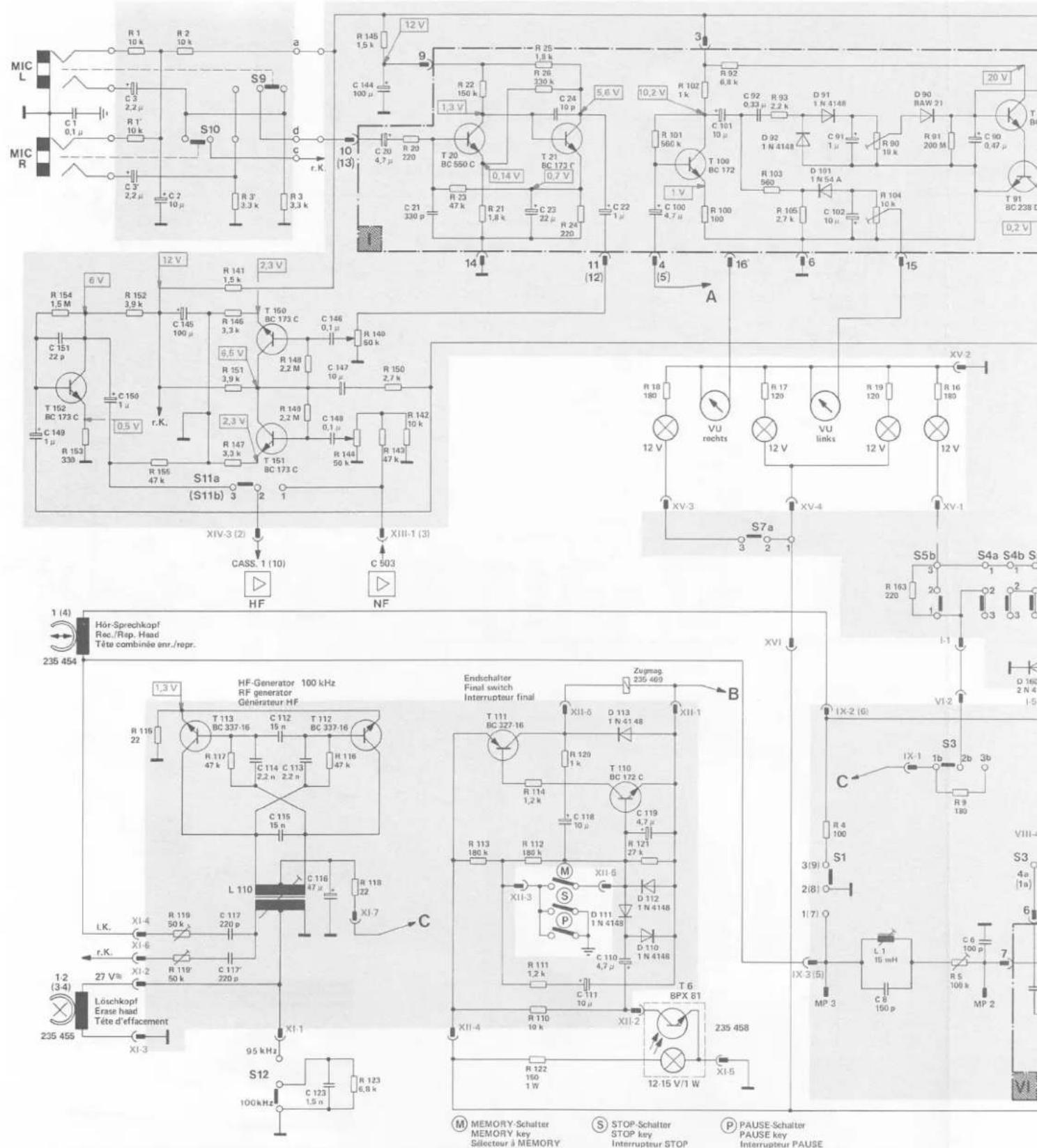

Das an der Mikrofonbuchse anliegende Signal wird über C 20 dem Eingang des Mikrofonvorverstärkers (T 20, T 21, Verstärkung ca. 56 dB) zugeführt und linear verstärkt.

Die Auskoppelung erfolgt über C 22. Mit R 140 wird der Aufnahme-Pegel eingestellt. Danach gelangt das Signal in den Mischverstärker (T 150) und steht am gemeinsamen Arbeitswiderstand R 151 zur Verfügung.

Das Signal der weiteren Programmquellen – je nach eingeschaltetem Bereich – Rundfunk, Phono oder Auxiliary wird über dem Impedanzwandler T 501, T 502 (NF-Teil) niederohmig dem Pegeiregler R 144 zugeführt. Über T 151 des Mischverstärkers gelangt das Signal ebenfalls an den gemeinsamen Arbeitswiderstand R 151.

Der Mischverstärker T 150, T 151 ermöglicht es, das Mikrofonsignal mit einem der anderen Programmquellensignale ohne gegenseitige Pegelbeeinflussung zu mischen.

Über C 147, P 150 gelangt das Signal an den Dolby-Verstärker und über C 149 an den Zwischenverstärker (T 152), dessen Verstärkung ca. 20 dB beträgt. Der Monitorschalter S 11 gestattet es, das gemischte Signal über den NF-Verstärker abzuhören.

Nachdem das Signal den Dolby-IC durchlaufen hat wird es an C 80 ausgekoppelt und gelangt über den Bandsortenschalter S 3, S 6 an den Aufnahme-Verstärker.

Das Signal, das für die Erzeugung des Dolby-Pegels (400 Hz) an C 80 eine Größe von 580 mV hat, wird entsprechend folgender Charakteristik (Fig. 2) frequenzmäßig beeinflußt..

Das Signal wird über T 60 und C 63, sowie den NF-Stromeinstellregler R 5, R 5' und den HF-Sperrkreis L 1, C 8 dem Hör-Sprechkopf zugeführt.

An diesen Reglern ist der NF-Aufsprechstrom für jede Spur getrennt einstellbar. Dieser Strom bewirkt im Kopfspalt eine bestimmte magnetische Feldstärke, die das Magnetband entsprechend magnetisiert.

Zur Festlegung des optimalen HF-Arbeitspunktes liefert der HF-Generator über den Kondensator C 117 eine sinusförmige Frequenz mit geringem Klirrfaktor. Die HF-Spannung wird mit den Reglern R 119 und R 119' auf linearen Überallesfrequenzgang (CrO₂-Band) eingestellt. Der HF-Generator liefert einmal die Spannung für den Aufnahmekopf (Vormagnetisierung) die mit den Schaltern S 3, S 6 umschaltbar ist. Zum anderen wird der Löschkopf mit einer Löschspannung von ca. 26 V bei CrO₂-Band versorgt.

Der HF-Generator arbeitet im Gegentaktprinzip (Generatorfrequenz 100 kHz), wobei die Rückkopplungsergie jeweils vom Kollektor auf die benachbarte Basis zurückgeführt wird. Der Kondensator C 115 bildet mit der abstimmbaren Induktivität des

Kappenkern-Übertragers einen Parallelresonanzkreis. Eine Veränderung der HF-Frequenz um max. 5 kHz könnte in Einzelfällen notwendig sein, wenn von AM-Sendern Aufnahmen gemacht werden, deren Sendefrequenz mit der HF-Spannung Schwebungspfeifen im Hörbereich verursachen.

Diese Frequenzvariation wird durch Zuschalten einer RC-Kombination an den Sekundärkreis des HF-Generators ermöglicht, sollte aber nach der Aufnahme wieder umgeschaltet werden.

Für die Signalanzeige (VU-Meter) und den Limiter wird das Signal an R 164 abgenommen und über C 100 einer Verstärkerstufe (T 100) zugeführt. Die Gleichrichtung für die Anzeige (VU-Meter) erfolgt durch D 101. R 104 ist der zugehörige Eichregler.

Fig. 2

Mikrofon-Aufnahme

Für beide Mikrofonbuchsen sind niederohmige bis mittelohmige Mikrofone mit einer Impedanz von 200 bis 700 Ω geeignet. Für Niederspannungs-Kondensator-Mikrofone, speziell des Dual MIC 312 ist eine Gleichspannungsversorgung mit ca. 20 V vorhanden.

Bei der Benützung von nur einem Mikrofon, wird durch die Schalter S 9, S 10 auf Mono geschaltet.

Bei der Benützung von zwei Mikrofonen wird in Stereo aufgezeichnet.

Limiter

Das Steuersignal für den Limiter wird an C 101 abgenommen und mit D 91, D 92 gleichgerichtet. R 90 bestimmt den Einsatzpunkt des Limiters. Je nach Größe der Gleichspannung an D 91 verändert sich der differenzielle Widerstand des T 91 (Kollektor-Emitter) der parallel zum Dolby-Eingang liegt (Aufnahme). Damit wird das Signal schon am Dolby-Eingang klirrfaktorarm begrenzt. Die Ausschwingzeit ist abhängig von C 90 und R 91 und beträgt 3 – 5 Sek. Mit dem Schalter S 8 kann der Limiter abgeschaltet werden.

Dolby-Rauschunterdrückung

Die verwendete Schaltung ist in IC-Technik aufgebaut. Das im Mischverstärker verstärkte Signal, gelangt über C. 72 an den Eingang des IC's.

Zwischen den Anschlüssen 2 und 6 liegt ein Multiplexfilter, welches die Pilottonunterdrückung (19 kHz L 71/C 77) mit min. 30 dB zur Aufgabe hat. Ebenfalls werden 38 kHz und 100 kHz (HF-Generator) unterdrückt, um eine Fehlsteuerung der Dolby-Einheit zu vermeiden.

Die Dolby-Schaltung bewirkt eine nach Amplitude und Frequenz differenzierte Anhebung der Höhen während der Aufnahme und eine genaue reziproke Absenkung bei Wiedergabe. Dadurch kann das bandeigene Rauschen um max. 9 dB verbessert werden, nicht aber quelleneigene Rauschanteile.

Die Dolby-Funktion kann für Aufnahme und Wiedergabe mittels der Dolby-Taste S 7 abgeschaltet werden.

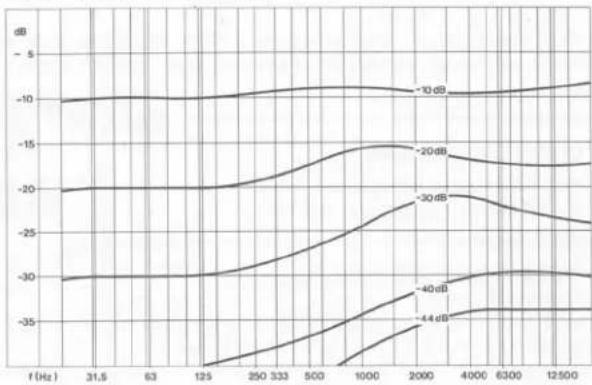

Fig. 3 Dolby-Frequenzverlauf

Der Endschalter hat die Aufgabe das Gerät abzuschalten, wenn eine Kassette abgespielt ist. Ferner muß das Gerät ausgeschaltet werden, wenn die einwandfreie Aufwickelfunktion, z.B. durch zu große Reibung in der Kassette nicht gewährleistet ist. Der Endschalter tritt ebenfalls in Funktion bei gedrückter Memory-

Prüf- und Justierdaten NF-Teil

Stromaufnahme

bei 220 V im Leerlauf	max. 80 mA (12 W)
mit eingeschaltetem Laufwerk	max. 120 mA (18 W)
mit eingeschaltetem Laufwerkund Cassettendeck	max. 200 mA (30 W)
bei Vollast 8,9 V (20 W)
an 4 Ohm/Kanal, mit Laufwerkund Cassettendeck	max. 680 mA (105 W)

Betriebsspannungen

Vorverstärker und Regelverstärker im Leerlauf	ca. 23 V
Endverstärker im Leerlauf	ca. 41 V
Spannungsabfall bei Vollast
8,9 V (20 W) an 4 Ohm/Kanal	max. 9 V
Ruhestrom der Endstufen
nach ca. 2 Minuten Betriebszeit	ca. 20 mA
einstellbar mit R 612
gemessen an der Sicherung

Kurzbezeichnung für Regler, Schalter und Einstellung

La	= Lautstärkeregler VOLUME
Ba	= Balanceregler BALANCE
KI	= Klangregler BASS, TREBLE
Lin	= Linear/Loudness-Schalter in Stellung LINEAR
Lou	= Linear/Loudness-Schalter in Stellung LOUDNESS*
Ph	= Taste PHONO gedrückt
Ca	= Taste CASSETTE gedrückt
Aux	= Taste AUX gedrückt
	Betriebsartenschalter QUADROEFFECT
2 Ch	= in Stellung STEREO
Q 1	= in Stellung QUADRO I
Q 2	= in Stellung QUADRO II
2 x 2 Ch	= in Stellung 2 x STEREO

1 = Regler offen

2 = Regler in mechanischer Mittenstellung

3 = Regler zurückgedreht

10 = Regler 10 dB unter Vollaussteuerung

20 = Regler 20 dB unter Vollaussteuerung

40 = Regler 40 dB unter Vollaussteuerung

Symmetrie des Verstärkers

Aux, 2 Ch, La 1, KI 2, Ba 2

1000 Hz ca. 280 mV am Eingang AUX einspeisen.

Mit R 606 die Ausgangsspannung an 4 Ohm/Kanal FRONT symmetrieren.

Taste (schneller Vor- und Rücklauf) und 0-Stellung des Bandzählwerkes.

Die geschlitzte Bremstrommel auf der rechten Wickelachse versorgt den Phototransistor T 6 mit einer Blinkfolge von 6 bis 30 Hz, und erzeugt somit an R 110 eine Wechselspannung. Setzen die Lichtblitze an T 6 aus, wird über R 113, R 112 die Basis von T 110 positiv, wodurch T 110 und T 111 durchsteuern, und der Zugmagnet anzieht, der das Gerät abschaltet.

Die aus dem Wiederstand R 120 und dem Kondensator C 118 bestehende Schaltung bewirkt die Rückkopplung. Ist ein Wechselspannungssignal vorhanden, gelangt über D 111 die negative Halbwelle an die Basis von T 110 und sperrt diesen.

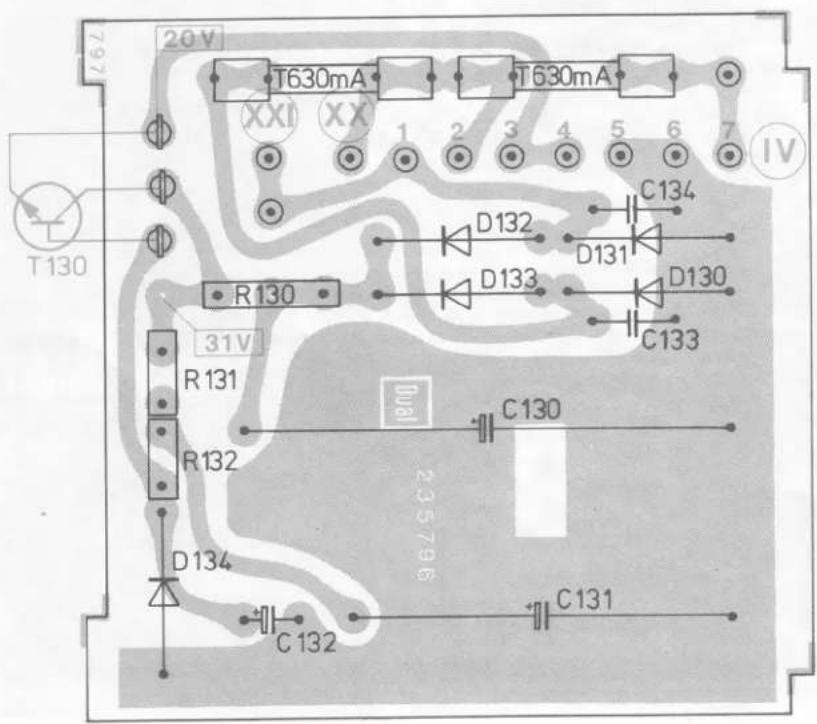

Netzteil

Die vom Netztrafo kommenden 26 V\~ werden an der Brückenschaltung der Dioden D 130 bis D 133 gleichgerichtet und wirksam gesiebt.

Der als Regelwiderstand wirkende Transistor T 130 regelt automatisch Spannungs- und Lastschwankungen aus. Der Sekundärstromkreis ist durch die Schmelzsicherung T 0,63 A abgesichert.

Die Leuchtanzeigen liegen an der stabilisierten Gleichspannung von 20 V.

Ausgangsspannungen

Aux, 2 Ch, La 1, KI 2, Ba 21000 Hz, ca. 300 mV einspeisen.
Ausgangsspannungen
an 4 Ohm/Kanal FRONT	8,9 V (20 W)
am Kopfhörerausgang PHONES
mit 400 Ohm abgeschlossen	4,5 – 5,5 V
am Ausgang AUX (Kontaktfedern 1/2und 4/2) mit 10 kOhm abgeschlossen	2,3 – 3,3 mV
Eingangssignal reduzieren(8 V am 4 Ohm/Kanal FRONT)
Q 1
an 4 Ohm/Kanal FRONT	6,3 – 6,6 V
an 4 Ohm/Kanal REAR	1,6 – 1,8 V
Q 2 (einkanalig angesteuert)
an 4 Ohm/FRONT (angesteuerter Kanal)	6,3 – 6,6 V
an 4 Ohm/Kanal REAR	3,7 – 4 V
beide Kanäle angesteuert
an den REAR-Ausgängen	nahe 0 V
2 x 2 Ch
an 4 Ohm/Kanal FRONT	6,3 – 6,6 V
an 4 Ohm/Kanal REAR	3,3 – 3,7 V

Lautstärkeregler

Aux, 2 Ch, Lin, La 1, KI 2, Ba 2

1000 Hz, ca. 300 mV einspeisen (Vollaussteuerung).

Lautstärkeregler auf Parallelität der Reglerbahnen prüfen.

Kanalabweichung

zwischen La 1 und La 2 max. 3 dB

zwischen La 2 und La 40 max. 5 dB

Balanceregler

1000 Hz, ca. 280 mV einspeisen

Regelbereich

bezogen auf 0 dB +4 bis -8 dB

Linearität des Verstärkers

Aux, 2 Ch, Lin, La 1, KI 2, Ba 2

1000 Hz, ca. 280 mV bis 350 mV einspeisen (Vollaussteuerung).

La 40

Abweichung von der 0 dB-Linie

zwischen 40 Hz und 12,5 kHz	±1,5 dB
Kanalabweichung	max. 3 dB

Klangregler

Aux, 2 Ch, Lin, La 1, KI 2, Ba 2
1000 Hz einspeisen. Ausgangssignal 0 dB absolut.
KI 1
Höhenanhebung bei 12,5 kHz	15 – 17 dB
Baßabsenkung bei 40 Hz	15 – 18 dB
Kanalabweichung	max. 3 dB
KI 3
Höhenabsenkung bei 12,5 kHz	15 – 17 dB
Baßabsenkung bei 40 Hz	15 – 18 dB
Kanalabweichung	max. 3 dB

Physiologische Lautstärkeregelung

Aux, 2 Ch, La 1, KI 2, Ba 2
1000 Hz, ca. 280 mV bis 350 mV einspeisen (Vollaussteuerung)
La 40, Lou
Höhenanhebung bei 12,5 kHz	4,5 – 7,5 dB
Baßanhebung bei 40 Hz	13 – 16 dB
Kanalabweichung	max. 3 dB

Frequenzgang des Vorverstärkers

Ph, 2 Ch, La 1, KI 2, Ba 2
1000 Hz, ca. 3 mV einspeisen (Vollaussteuerung).
La 20
Baßanhebung bei 40 Hz	16,5 – 18,5 dB
Höhenabsenkung bei 12,5 kHz	14 – 16 dB

Abgleichanleitung

AM-ZF 455 kHz

MW-Bereich einschalten, Ferritantenne (gelbe Leitung) auftrennen, Oszillograf an MP 4 A, Empfindlichkeit 100 mV, Wobbler (mit 60 Ohm abgeschlossen) über Kondensator 10 nF an MP 2 und ca. 60 mV einspeisen. L 208, L 209, L 302 verstimmen und den Wobbler auf die Frequenz des Keramikfilters (455 kHz) stellen. Eventuell die Einspeisespannung erhöhen. L 302, L 209, L 208 auf Maximum und Symmetrie abgleichen.

AM-Oszillator und Vorkreis

Gelbe Leitung (Ferritantenne) wieder anschließen. Skalenzeiger bei eingedrehten Drehko durch verschieben über die auf der Skala angebrachte Bündigkeitsmarke stellen. NF-Röhrenvoltmeter an MP 5, oder NF-Ausgang, Meßsender über eine Kunstan- tenne (200 Ohm, 200 pF in Serie) am Antenneneingang an- schließen. Oszillator und Vorkreise, wie in der Tabelle angegeben, bei niedrigster Eingangsspannung auf Maximum abgleichen. Reihenfolge LW, MW, KW einhalten.

FM-ZF 10,7 MHz

L 301 mit 330 Ω bedämpfen, FM-Bereich einschalten, Oszillograf an MP 4 A, Empfindlichkeit 100 mV, Wobbler (mit 60 Ω abgeschlossen) an R 113, MP 10. L 303 verstimmen und Wobbler auf die Frequenz des Keramikfilters stellen. Dämpfungswiderstand (330 Ω) ablöten und das Signal lose (über einen ca. 5 cm langen isolierten Draht) im UKW-Teil einspeisen. L 103, L 105, L 301, L 303, L 304 auf Maximum und Symmetrie abgleichen. Diesen Abgleich wiederholen.

FM-Oszillator und Vorkreis

AFC ausschalten, NF-Röhrenvoltmeter an MP 5 oder NF-Ausgang, Meßsender an Antenneneingang (240 Ohm symm.), Geräte und Sender auf 88 MHz stellen. L 104 (Oszillator), L 101 (Vorkreis), L 102 (Zwischenkreis) auf Maximum abgleichen. Gerät und Generator auf 106 MHz stellen. C 127 (Oszillator), C 128 (Vorkreis), C 129 (Zwischenkreis) auf Maximum abgleichen. Diesen Abgleich 2 bis 3 mal wiederholen. AFC einschalten, 89 MHz 1 mV, mit 1 kHz 50 % moduliert einspeisen. L 305 (Phasenkreis) auf Maximum abgleichen. AFC ausschalten und mit R 341 gleiche Spannung am Ausgang einstellen.

Eingangsempfindlichkeit

2 Ch, La 1, KI 2, Ba 2
1000 Hz einspeisen. Vollaussteuerung 8,9 V (20 W) an 4 Ohm/Kanal soll bei folgenden Eingangsspannungen erreicht werden:
PHONO-Eingang	2,5 – 3,5 mV
AUX-Eingang	280 – 355 mV

Übersteuerungsfestigkeit

PHONO-Eingang, bezogen auf 3 mV	20 dB
AUX-Eingang, bezogen auf 300 mV	24 dB

Klirrfaktor

Aux, 2 Ch, La 1, KI 2, Ba 2Klirrfaktor
bei 1 kHz, 12,5 kHz und 8,9 V (20 W) an 4 Ohm/Kanal	0,7 %
bei 40 Hz und 7,8 V (15 W) an 4 Ohm/Kanal	1 %
bei 1 kHz und 2 V (1 W) an 4 Ohm/Kanal	0,3 %

Störspannung

Aux, 2 Ch, La 3, KI 2, Ba 2Störspannung	max. 2 mV
Aux, 2 Ch, La 1, KI 2, Ba 2Eingang AUX mit 47 kOhm abgeschlossenStörspannung	max. 5 mV
Ph, 2 Ch, La 1, KI 2, Ba 2Laufwerk eingeschaltet, Tonarm neben der StützeStörspannung	max. 70 mV
Ca, 2 Ch, La 1, KI 2, Ba 2Cassette eingelegt, Wiedergabe- und Stop-Taste gedrücktStörspannung	max. 120 mV

Stereo-Decoder

AFC einschalten, Oszillograf hochohmig (Tastkopf 10 : 1, 10 MΩ, 7 pF) an MP 6, Stereo-Sender an Antenneneingang (240 Ω symm.) Sender und Empfänger auf 99 MHz, ca. 200 μV mit 19 kHz (Pilotton) moduliert einspeisen. L 402, L 404 auf Maximum abgleichen. Oszillograf mit Tastkopf an MP 7. L 401 (38 kHz) auf Maximum abgleichen. Regler R 340 so einstellen, daß die Stereo-Anzeigelampe leuchtet. Oszillograf mit Tastkopf an MP 8, Stereo-Sender mit 300 Hz, 80 % L-R modulieren. L 403 auf max. Amplitude und scharfe Nulldurchgänge abgleichen. Nulldurchgänge müssen auf einer Linie liegen. NF-Röhrenvoltmeter an den linken NF-Ausgang, Stereo-Sender mit 1 kHz, 50 % links modulieren. Mit L 401 NF-Maximum (linker Kanal) einstellen. NF-Röhrenvoltmeter an den rechten NF-Ausgang. Mit R 430, R 431 Minimum im rechten Kanal einstellen (Übersprechen). NF-Röhrenvoltmeter an den rechten NF-Ausgang. Stereo-Sender mit 19 kHz (Pilotton) modulieren, NF-Modulation abschalten. Mit R 432 Restträger (38 kHz) auf Minimum einstellen. Antennenspannung auf 20 μV reduzieren und mit R 340 den Decodierungsbeginn einstellen.

Kernstellung äußeres Maximum.

Bereich	Frequenz	Bezeichnung	Abgleichposition
LW	160 kHz160 kHz300 kHz	OszillatorFerritantenneVorkreis	L 205L 204C 226
MW	560 kHz560 kHz1 450 kHz1 450 kHz	OszillatorFerritantenneOszillatorVorkreis	L 206L 203C 225C 224
SW	6,5 MHz6,5 MHz	OszillatorVorkreis	L 207L 202

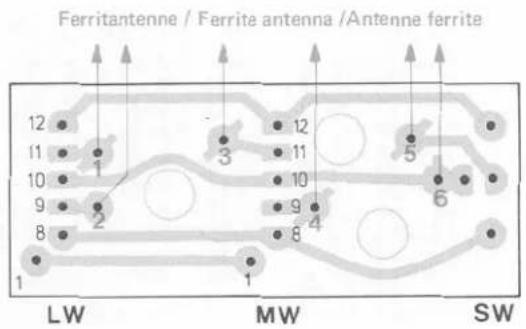

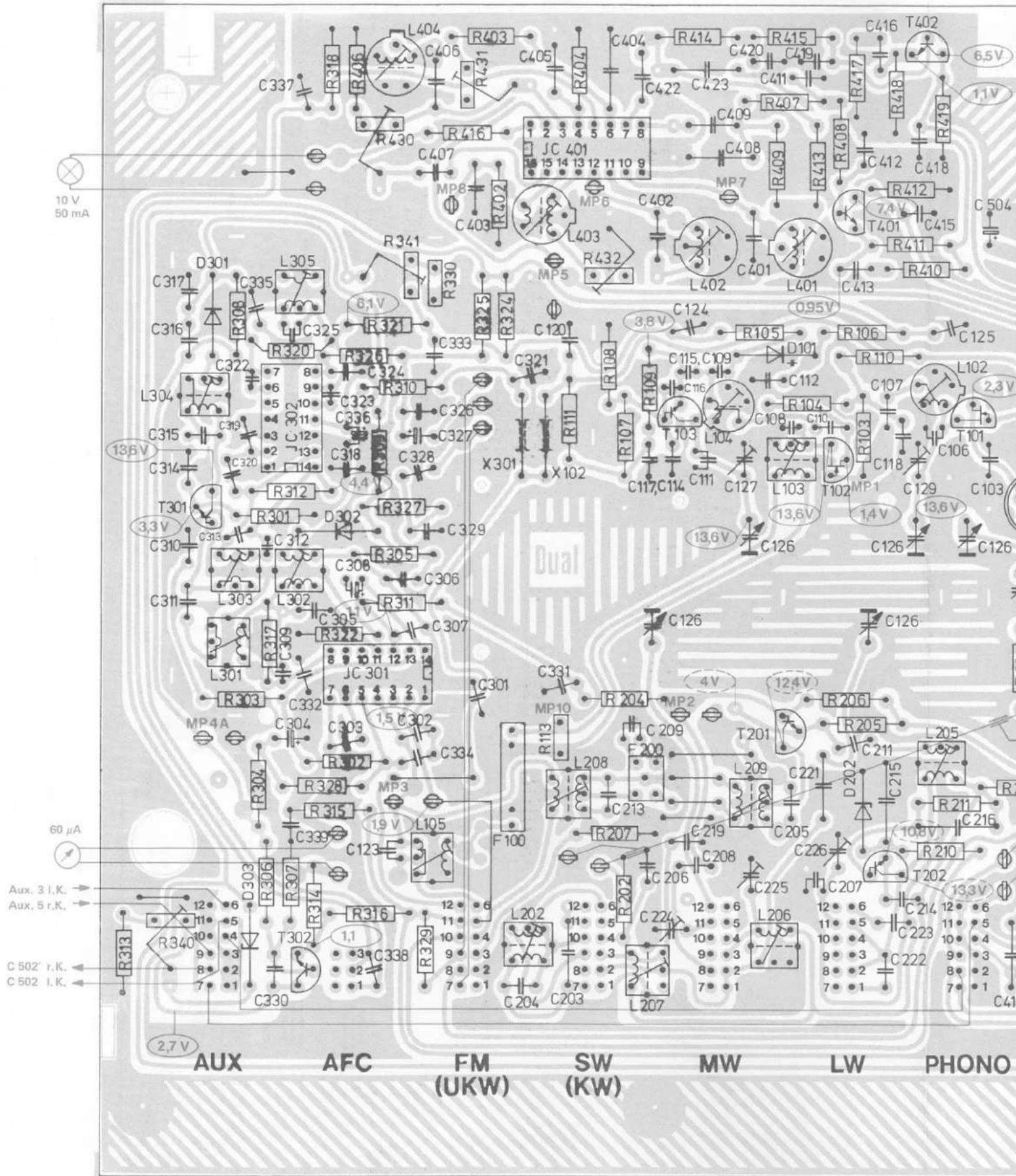

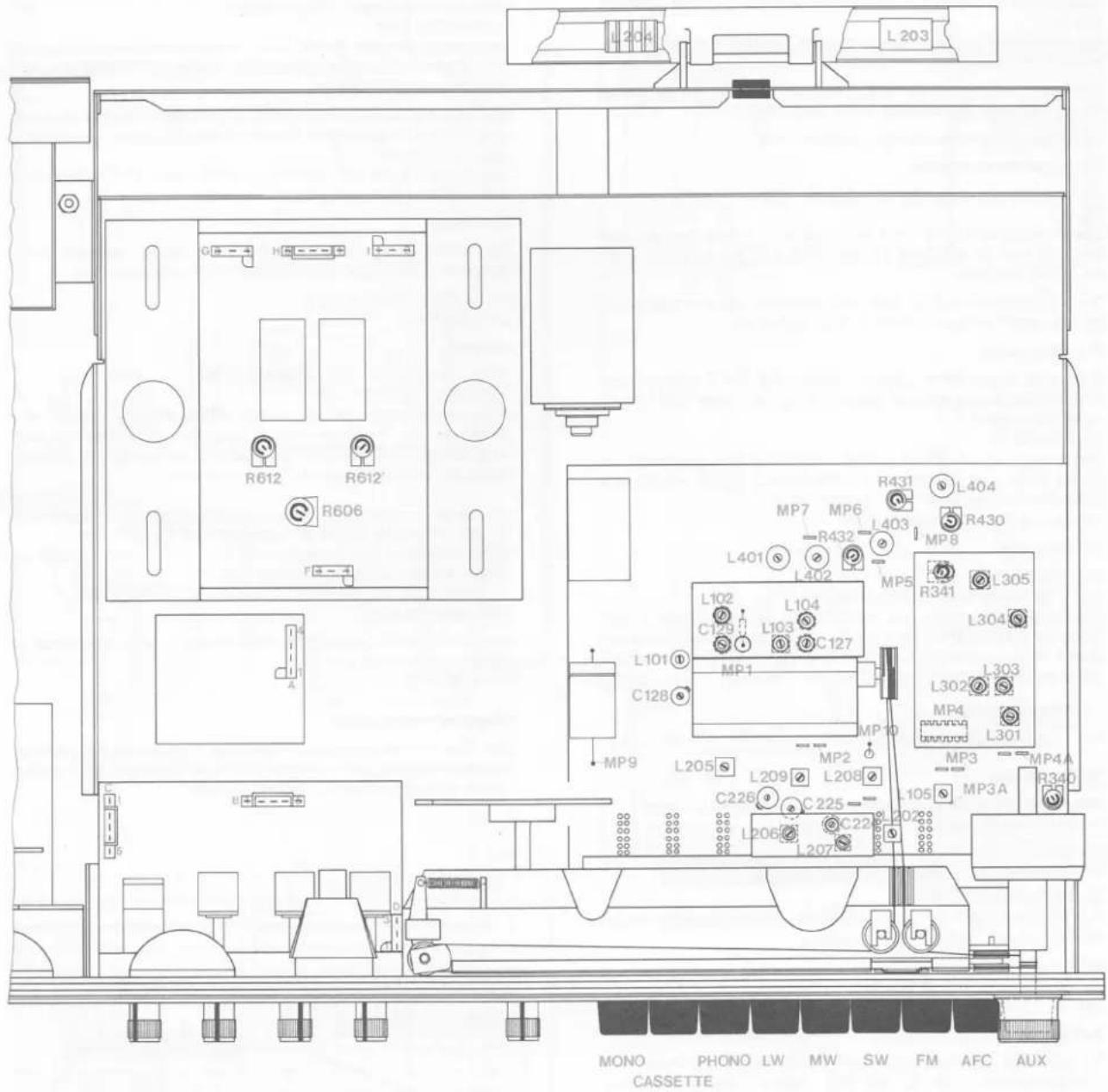

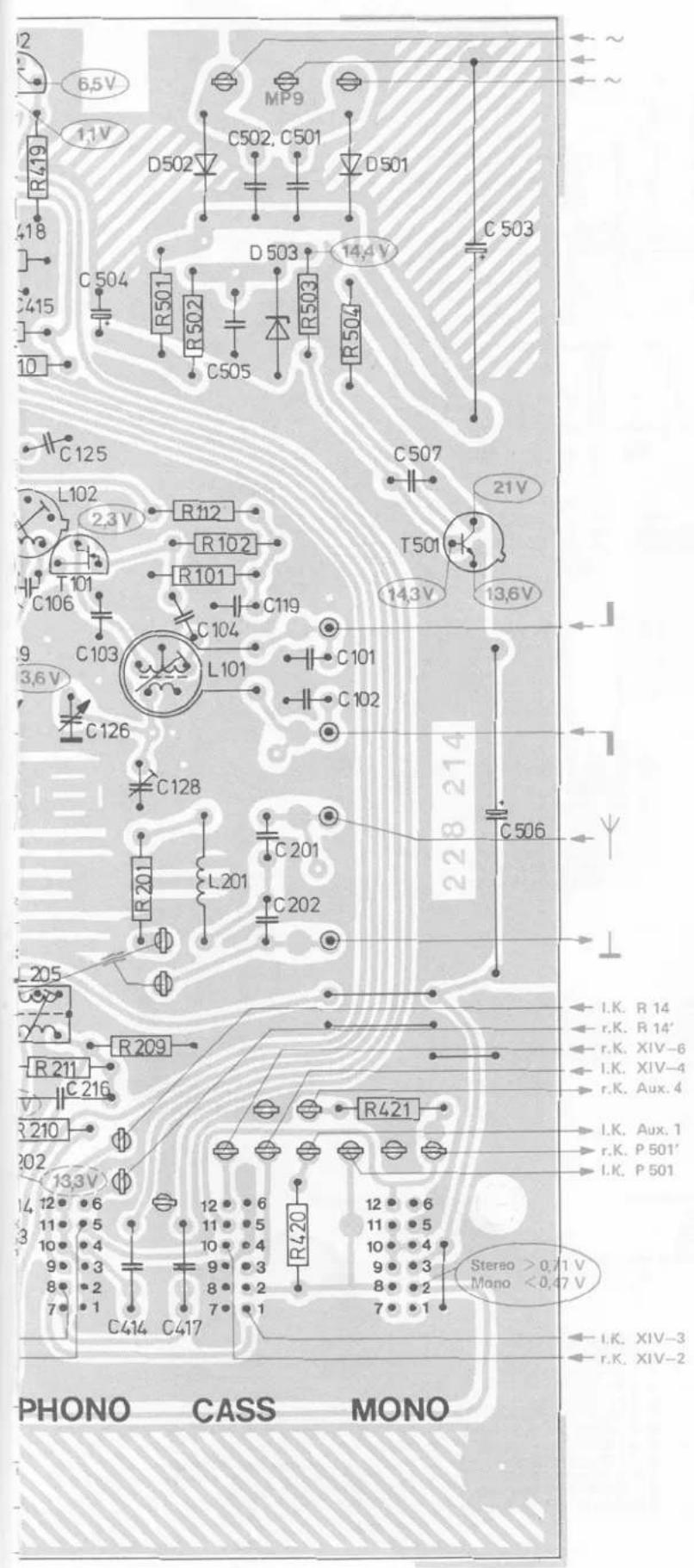

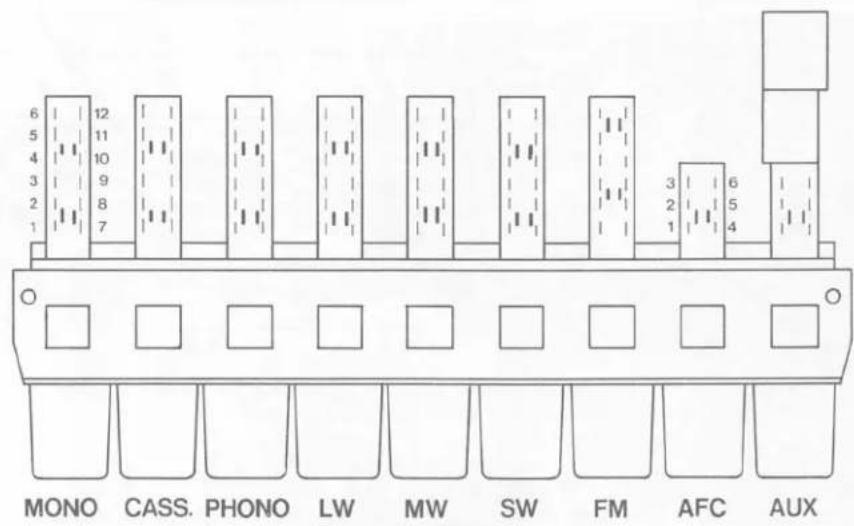

Fig. 4 Abgleichpositionen und Lageplan der Steckverbindungen

Prüf- und Justierdaten Cassettendeck

Erforderlich Meßgeräte und Meßcassetten

2 Millivoltmeter
1 Tongenerator
1 Oszillograf
1 Frequenzzähler
1 1000 Hz-Filter
1 Kapazitiver Spannungsteiler 1:1000

Ankoppelkapazität 1 pF

1 Meßcassette 400 Hz -20 dB, 10 kHz - 20 dB
1 Meßcassette Fe2O3-Leerband, CrO2-Leerband
1 Meßcassette 400 Hz Dolby-Pegel 200 nWb/m

Allgemeine Hinweise

Der Tonkopf und alle mit dem Band in Berührung kommenden Eisenteile sind unbedingt zu entmagnetisieren!

Beim Abgleich der Spulen sind zwei Kernstellungen möglich. Es ist jedoch stets die äußere Kernstellung zu wählen.

Der Neuabgleich ist in der angeführten Reihenfolge durchzuführen. Alle Regler sind in Mittenstellung zu bringen.

Wiedergabe

Wiedergabepegel und VU-Meter

Meßcassette auflegen, 400 Hz Dolby-Pegel.

Fe, DOLBY Nr, ▷

Jeweils 580 mV ± 0,25 dB einstellen.

für Spur 1 mit R 6 an Pkt. XIV-4

für Spur 2 mit R 6' an Pkt. XIV-6

Die VU-Meter auf + 3 dB ± 0,25 dB einstellen.

VU-Meter links mit R 104

VU-Meter rechts mit R 104'

Tonkopf eintaumeln

Meßcassette auflegen, Teil zur Spalteinstellung, 10 kHz – 20 dB Fe.

Mit der Stellschraube links neben dem Tonkopf auf Spannungsmaximum eintaumeln.

Spannung an Pkt. XIV-4 und XIV-6 mitteln oder die Ausgänge parallel schalten und auf Maximum abgleichen.

Unterschied zwischen den Spuren max. 4 dB

Wiedergabefrequenzgang

Meßcassette auflegen, 400 Hz – 20 dB, 10 kHz – 20 dB. Fe, ▷

Die Ausgangsspannung an XIV-4 und XIV-6 muß, bezogen auf den 400 Hz -20 dB Pegel (entspricht 0 dB), bei 10 kHz + 4 dB bis -3 dB betragen.

Beim Umschalten auf Cr oder FeCr muß der 10 kHz-Pegel einen Spannungssprung von -4 dB ± 1 dB aufweisen.

Fremdspannung

Verstärker abgeschirmt. Darauf achten, daß am Tonkopf keine Brummeinstreuung erfolgt. Abschirmring am Motor und Motorbefestigung lösen.

Fe, PAUSE, ▷

Fremdspannung an XIV-4 und XIV-6 max. 3 mV, gemessen mit 20 Hz-Filter (z.B. Sennheiser FO 55 Kurve 2, 20 Hz -3 dB) und Effektivwert-Gleichrichtung des Meßgerätes.

Polung des Netzsteckers beachten.

HF-Geneartor

Cr, RECORD, >

100 kHz ± 2 kHz mit L 110 einstellen

Die Generatorfrequenz mit Absorptions-Frequenzmesser in der Nähe des Löschkopfes, oder mit Oszillograf bzw. Frequenzzähler über 1 MΩ Längswiderstand am Löschkopf messen. Frequenzabweichung beim Umschalten auf Fe oder FeCr max. 2 kHz

Löschkopfspannung

Am Löschkopf gemessen (Cr) 24 – 29 V

HF-Sperrkreise

Röhrenvoltmeter an Meßpunkt 2 bzw. 2' und mit L1 bzw. L1' auf Minimum abgleichen.

Umschaltung der Vormagnetisierung

Cr, RECORD, ▷

Am Meßpunkt 2 bzw. 2' muß folgende Spannungsänderung gemessen werden, Bezogen auf UHF

bei FeCr = 0 dB

bei Cr = +3.5 dB ± 0.5 dB

bei Fe = +0,5 dB ± 0,5 dB

Aufnahme

Tongenerator an Pkt. XIII-1 und XIII-3, Röhrenvoltmeter und Klirrfaktormesser (K 3) an Pkt. XIV-4 und XIV-6, Aussteuerungsregler R 144 und R 144' offen.

Löschdämpfung

Meßcassette auflegen, CrO₂-Leerband, Cr, RECORD, ▷

1 kHz einspeisen 0 dB (VU-Meter).

Löschdämpfung (selektiv gemessen) > 62 dB

HF-Vormagnetisierung

Meßcassette auflegen, CrO₂-Leerband, Cr, RECORD, ▷

Aussteuerungsregler R 144, R 144" offen. 400 Hz und 10 kHz mit -20 dB (VU-Meter) aufsprechen. Pegel bei anschließender Wiedergabe vergleichen. Ist keine Pegelgleichheit vorhanden, dann ist die HF-Vormagnetisierung zu korrigieren.

Die Änderung des HF-Pegels kann über einen kapazitiven Spannungsteiler mit 1 pF Ankoppelkapazität direkt am Kopf gemessen werden, oder an Meßpunkt 3 bzw. 3'.

Der Abgleich erfolgt für Spur 1 mit R 119 für Spur 2 mit R 119

weniger HF = Höhenanhebung!

mehr HF = Höhenabsenkung!

Pegel

Meßcassette auflegen, CrO₂-Leerband.

Cr, RECORD, ▷

Aussteuerungsregler R 144, R 144' offen. 400 Hz mit 0 dB (VU-Meter) aufsprechen und anschließend den Wiedergabepegel (VU-Meter) kontrollieren.

Mit R 5 (VU-Meter links) und R 5' (VU-Meter rechts) den Aufsprechstrom so verändern, daß der Wiedergabepegel = Aufnahmepegel ist.

Zur Kontrolle des NF-Aufsprechstromes kann die NF-Spannung über Filter an Meßpunkt 3 bzw. 3' gemessen werden.

Klirrfaktor

Für Aufnahmen mit 333 Hz, 0 dB (VU-Meter) darf der Klirrfaktor bei Wiedergabe folgende Werte nicht überschreiten.

bei Fe2O3-Band K 3 = 3 %

bei CrO2-Band K 3 = 3 %

Limiter

R 90 und R 90' auf Linksanschlag stellen. RECORD, LIMITER, ▷

Aussteuerungsregler R 144, R 144' offen. 400 Hz + 1 dB (VU-Meter) an Pkt. XIII-1 und XIII-3 einspeisen, R 90 langsam nach links drehen, bis das linke VU-Meter 0 dB anzeigt. In gleicher Weise den anderen Kanal mit R 90' einstellen.

Bei einer kurzzeitigen Spannungserhöhung am Eingang von 20 dB (10-fach) regelt der Limiter erst zu und öffnet dann wieder langsam. Die Hochregelzeit, bis die VU-Meter -10 dB anzeigen, soll 2,5 - 4 Sekunden betragen.

Mikrofon-Anschluß

An den Mikrofonbuchsen die Stromversorgung für Kondensator-Mikrofone kontrollieren

U = 19 - 21 V

Überallesfrequenzgänge

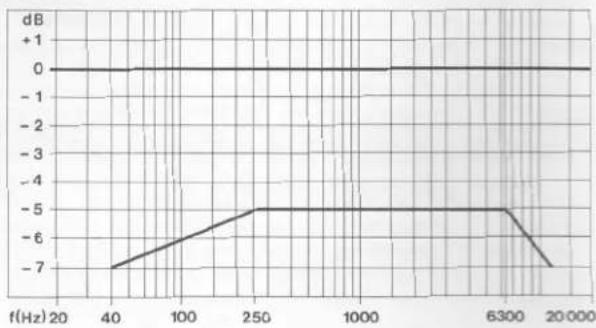

Die Überallesfrequenzgänge müssen für Fe2O3- und CrO2-Bänder innerhalb des vorgeschriebenen Toleranzfeldes nach DIN 45 500 liegen, aufgesprochen mit -20 dB (VU-Meter).

Fig. 5

Laut der Ausführungsverordnung zum "Gesetz über Einheiten im Meßwesen" vom 5.7.1970 ist ansteile der bisherigen Meßeinheit für den magnetischen Fluß M (Maxwell) die neue Einheit Wb (Weber) zu verwenden.

1 Wb (Weber) = 108M (Maxwell) = 1VS (Vcltsekunde)

250 nWb/m = 25 mM/mm

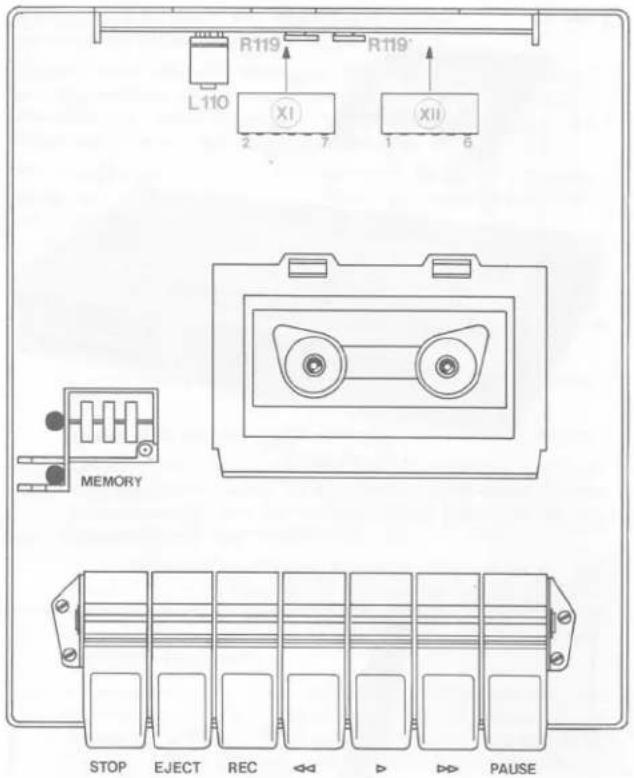

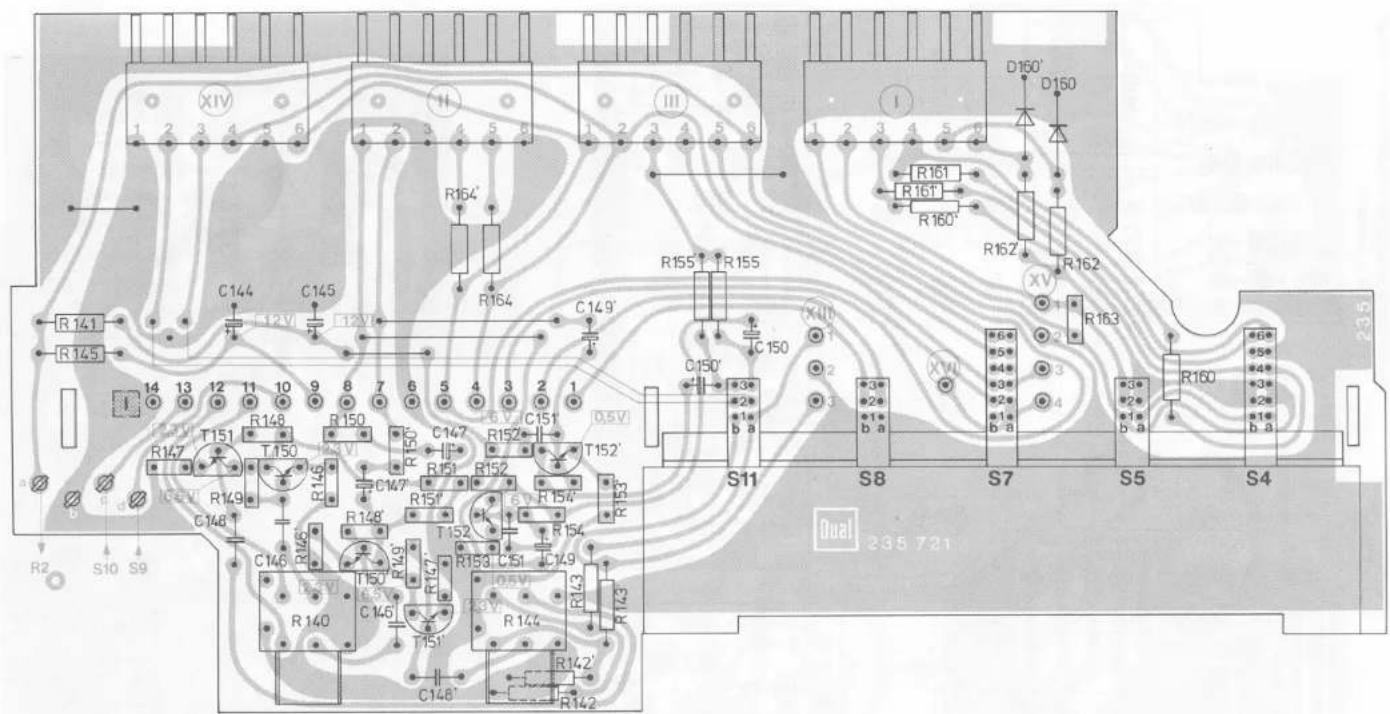

Abgleichpositionen und Lageplan der Steckverbindungen

Fig. 6

Fig. 9 Motoranschlußschema

Mechanischer Teil

Allgemeines

Bei Reparaturen der Mechanik des HiFi-Cassettendecks Dual C 919 empfiehlt es sich, die Regelelektronik und die Grundplatte (330) auszuhängen. Da dies für die meisten Eingriffe erforderlich ist, wird in den nachfolgenden Texten nicht mehr darauf hingewiesen. Das gilt ebenso für das Abnehmen bzw. Montieren des Abschirmbleches. Beim Komplettieren bzw. Einschwenken der Grundplatte ist darauf zu achten, daß die Gabel (211) etwa in der Mitte der Aussparungen der Schalterstößel stehen (Schalter in Ruhestellung). Sichtprüfung durch die Bohrungen der Grundplatte. Erforderlichenfalls die Gabel nachbiegen (Fig. 18)

Die im Text und auf den Abbildungen aufgeführten Zahlen sind mit den Positionsnummern der Ersatzteilliste und der Explosionszeichnungen identisch.

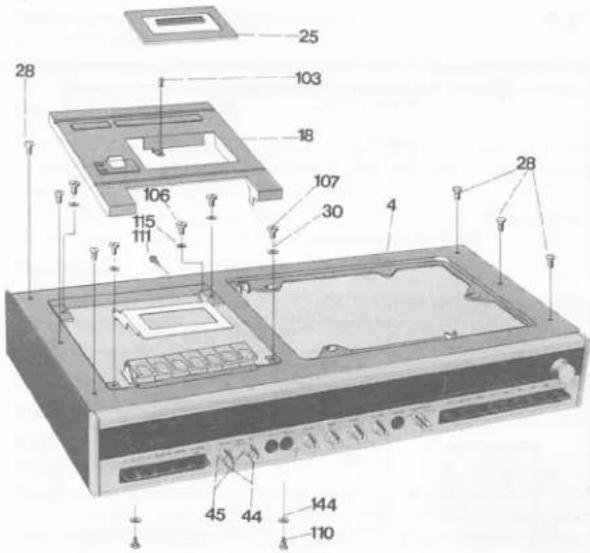

1. Entfernen der Abdeckung

1.1 Cassettenschacht öffnen. Cassetten-Fenster (25) hinten durch Anheben lösen, dann Abnehmen.
1.2 Zylinderschraube (103) entfernen. Cassettenschacht schließen.
1.3 Abdeckung (18) etwas nach hinten drücken und dann nach oben abnehmen.

2. Ausbau und Einbau

Zum Ausbau der kpl. Cassettengeräteeinheit empfiehlt es sich wie folgt vorzugehen:

2.1 Plattenspieler entfernen. (Steckverbindungen Kurzschließer und Netzschalter lösen).
2.2 Die sechs Linsensenkschrauben (28) sowie die Zylinderschraube (106) und die Scheibe (115) entfernen. Auf der Geräte-Rückseite die Linsenblechschraube (111) entfernen.
2.3 Die vier Zylinderschrauben (107) und die vier Scheiben (30) entfernen. Werkbrett (4) hinten anheben, von der Tastatur aushängen, dann abnehmen.
2.4 Die Drehknöpfe (44) sowie die Drehknöpfe (45) entfernen. Auf der Geräteunterseite die beiden Sechskantblechschrauben (110) und Scheiben (114) entfernen.
2.5 Die Steckverbindungen zum Cassettergerät lösen. (Siehe Lageplan der Steckverbindungen (Fig. 4). Die kpl. Casset- teneinheit herausheben.
Der Einbau ist in umgekehrter Reihenfolge vorzunehmen.

3. Motor

Zum Austausch des Motors (252) sind zunächst die Anschlußlitzen vom Netzschalter (220) zu entfernen.

Dann eine M 3-Schraube (S) — z.B. M 3 x 15 — als Hilfsmittel in die in der Platine vorgesehene Gewindebohrung drehen.

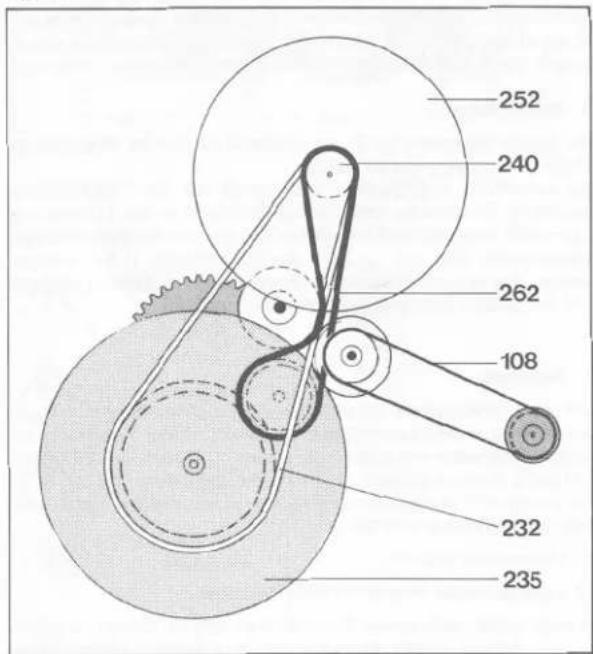

Nun die beiden Riemen, mittels Drahthäkchen und Pinzette, in folgender Reihenfolge von der Antriebsrolle (240) nehmen:

a) den Rundriemen (262) auf den Lagerbolzen (L) hängen (Fig. 11).

b) den Flachriemen (232) über die Schraube (S) legen.

Die Sechskantmuttern (241) entfernen und Motor (252) herausnehmen, Segment (242) abnehmen.

Der Einbau erfolgt in umgekehrter Reihenfolge. Beim Einbau eines Austauschmotors empfiehlt es sich wie folgt vorzugehen:

3.1 Antriebsrolle (240) auf die Motorachse aufsetzen (Rundriemeneinstiche nach oben). Mittels einer Lehre (Spion) zwischen Antriebsrolle und oberer Lagerschale (247) einen Abstand von ca. 0,3 mm einstellen. Gewindestift (239) festziehen.

3.2 Stellung des Abschirmringes (268) andem alten Motor markieren und nach Lösen der Zylinderschraube (267) abnehmen. Abschirmring (268) am Austauschmotor an der gleichen Stelle montieren.

Fig. 10

3.3 Segment (242) auf Motorpfeiler stecken. Das abisolierte Ende der am Motor befestigten Schaltlitze von oben nach unten durch eine der beiden Bohrungen des Segmentes (242) führen.
3.4 Motor (252) einsetzen und mit den Sechskantmuttern (241) befestigen. Darauf achten das die Isolation der Schaltlitze nicht geklemmt wird. Das Ende der Schaltlitze nach Motormontage umbiegen. Verbindungen zum Netzschalter (220) — siehe Fig. 9 — herstellen.
3.5 Flachriemen (232) und Rundriemen (262) auf die entsprechende Stufe der Antriebsrolle (Fig. 5) bringen, dabei darauf achten, daß der Flachriemen (232) nicht verdreht wird. Die geschliffene (matte) Seite muß an den Laufflächen aufliegen. Schraube (S) wieder entfernen.

Achtung: Zwecks Einstellen der geringsten Brummeinstreuung sind die Motorbefestigungsbohrungen als Langlöcher ausgebildet. Einstellung durch geringfügiges Drehen des Motors vornehmen. Die Messung der Brummspannung erfolgt am Messpunkt XIV 4 und XIV 6 mittels Röhrenvoltmeter, dazu das Gerät auf Spiel schalten, ohne Cassette.

4. Umrüstung auf eine andere Netzfrequenz

Die Umrüstung auf eine andere Netzfrequenz erfolgt durch Austausch der Antriebsrolle (240).

Antriebsrolle für 50 Hz Art.-Nr. 226 812 Antriebsrolle für 60 Hz Art.-Nr. 226 813

Um ein gleichmäßiges Drehmoment bei schnellem Vor/Rücklauf zu gewährleisten, ist der obere Teil der Antriebsrolle (die Rundriemenstiche) durch eine Rutschkupplung vom balligen Antriebsdurchmesser des Flachriemens getrennt.

Die Kupplungsfriktion der Antriebsrolle wird ab Werk so eingestellt, daß sich bei schnellem Vor/Rücklauf an den Mitnehmern ein Drehmoment von 70 – 120 pcm ergibt.

Zum Austausch ist zunächst als Hilfsmittel eine M 3-Schraube (Si z.B. M 3 x 15 in die in der Platine vorgesehene Gewindebohrung zu drehen, dann folgendermaßen vorgehen:

4.1 Mittels Drahthäkchen und Pinzette, die beiden Riemen wie folgt von der Antriebsrolle (240) nehmen:

a) den Rundriemen (262) auf den Lagerbolzen (L) hängen (Fig. 3). b) den Flachriemen (232) über die Schraube (S) hängen.

4.2 Antriebsrolle (240) so drehen, daß der Gewindestift (239) zwischen den hinteren Motorpfeilern steht. Dann mittels Schraubenzieher den Gewindestift (239) lösen und die Antriebsrolle nach oben abnehmen.

4.3 Neue Antriebsrolle (Rundriemeneinstiche nach oben) auf die Motorachse aufsetzen. Mit einer Lehre (Spion) zwischen Antriebsrolle und oberer Lagerschale (247) einen Abstand von ca. 0,3 mm einstellen (Gerät in Normallage). Gewindestift (239) festziehen.

4.4 Flachriemen (232) und Rundriemen (262) auf die entsprechende Stufe der Antriebsrolle (Fig. 5) bringen, dabei darauf achten, daß der Flachriemen nicht verdreht wird. Die geschliffene (matte) Seite muß an den Laufflächen aufliegen. Schraube (S) wieder entfernen.

5. Antriebsriemen

Der Zählerriemen (108) kann ohne größere Montage ausgetauscht werden.

Zum Austausch defekter Antriebsriemen ist wie folgt vorzugehen: Gerät in Kopflage bringen. Die drei Zylinderschrauben (238) und die Lötöse (237) entfernen. Unterplatine (236) abnehmen (Fig. 13). Schwungscheibe (235) aus der Lagerbuchse herausziehen, dabei das Winkelblech (271) etwas nach außen drücken.

Achtung: Auf der Geräteoberseite fällt die Polyäthylenscheibe (175) heraus!

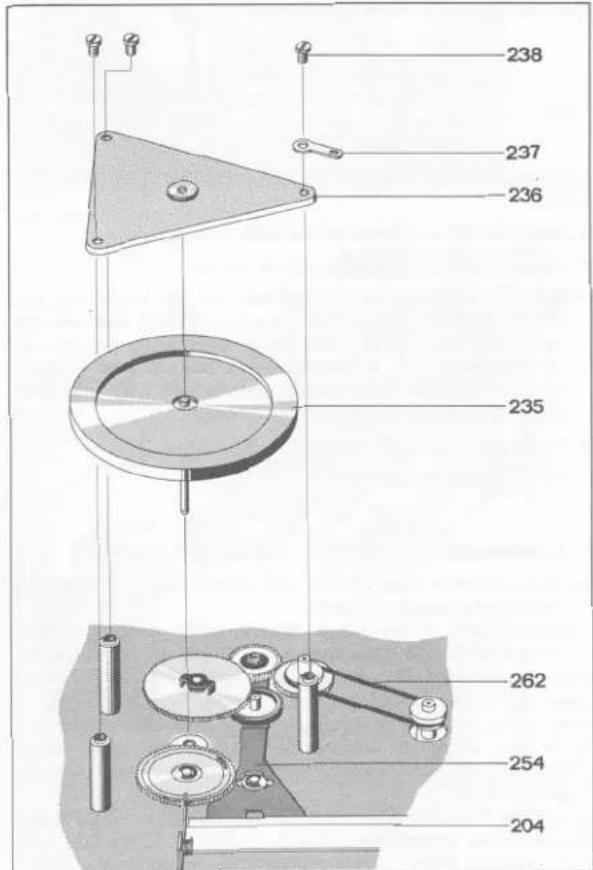

Hauptriemen (Flachriemen 232) sowie Vorwickelriemen (Rundriemen 262) können nun abgenommen werden.

Die neuen Riemen sind zweckmäßig in folgender Reihenfolge zu montieren:

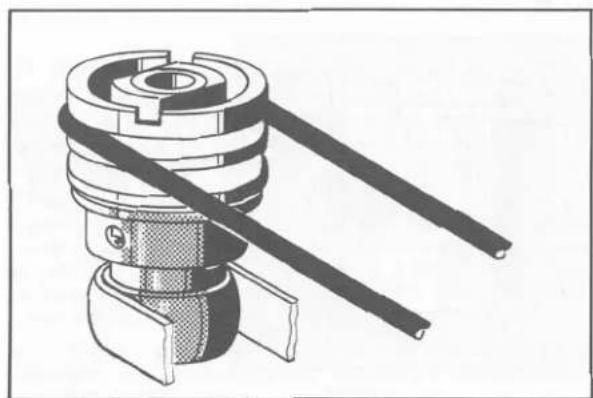

Erst den Flachriemen (232), mit der geschliffenen (matten) Seite nach innen, dann den Rundriemen (262), auf die entsprechenden Stufen (Fig. 12) der Antriebsrolle (240) bringen. Rundriemen (262) gemäß des Riemenlaufplanes (Fig. 14) führen und auf die Kupplung (256) aufbringen.

Fig. 12

Flachriemen (232) über die Achse der Schwungscheibe (235) bringen – dabei den Flachriemen nicht verdrehen – Schwungscheibe (235) in die Lagerbuchse einführen. Mittels Drahthäkchen den Flachriemen auf die Lauffläche der Schwungscheibe bringen, dann die Schwungscheibe (235) ganz einstecken. Unterplatine (236) mit den drei Zylinderschrauben (238) montieren. Lötöse (237) nicht vergessen! Gerät in Normallage bringen, Polyäthylenscheibe (175) auf die Achse der Schwungscheibe stecken.

Fig. 13

Fig. 14

6. Gleichlauf

Gemessen mit Tonhöhenschwankungsmesser (z.B. Woelke ME 101 bzw. ME 104 oder Franz EMT 420 A) und Gleichlauf-Meßcassette 3150 Hz.

Einstellung des Meßgerätes:

Meßbereich 0,3 %, bewertet.

Achtung: Um Fehlmessungen durch klemmende Bandwickel zu verhindern, empfiehlt es sich, die Meßcassette gelegentlich einmal vor- und zurückzuspulen.

Typische Meßwerte (Wiedergabe) des Dual-Cassettendecks C 919:

±0,08-0,12%

Einzelne höhere Ausschläge sind nicht zu bewerten, da sie auf schlechten Band-/Kopfkontakt zurückzuführen sind, der durch Bandfehler, Staub und Filzhaare verursacht wird.

Erforderlichenfalls folgende Punkte überprüfen bzw. Teile erneuern:

a) Andruckrolle und Tonwelle reinigen
b) Andruckrolle auf Leichtgängigkeit prüfen
c) das Aufwichkelmoment, eingestellt an der Kupplung, soll 55 ± 10 pcm betragen. Leicht schwankender Meßwert hat keinen Einfluß auf den Gleichlauf. Gleichzeitig soll das Abwickelmoment 2 – 6 pcm betragen. Höherer oder schwankender Wert läßt auf defekte Lagerung vom Wickelrad links (234) oder Memory-Zähler (106) schließen.
d) Flachriemen austauschen
e) Schwungscheibe austauschen

7. Andruckhebel

Der Andruckhebel kann bereits nach Abnehmen der Abdeckung (11) wie folgt ausgebaut werden:

Cassettenschacht öffnen und die Blende (136) abnehmen. Dann die Schenkelfeder (162) aushängen (Einhängestellung markieren). Zylinderschraube (156) und Haltewinkel (157) entfernen. Nach Lösen der Sicherungsscheibe (161) können nun der Andruckhebel (163) und die Schenkelfeder (162) abgenommen werden. Der Einbau erfolgt in umgekehrter Reihenfolge, dabei darauf achten, daß die Schenkelfeder (162) wieder an gleicher Stelle eingehängt wird.

Bei gelöster Pause-Taste (Gerät in Spielstellung) soll die Andruckrolle durch die Schenkelfeder (162) mit 350 ± 50 p an die Tonwelle gedrückt werden. Falls erforderlich, die Einstellung durch Umhängen der Schenkelfeder (162) vornehmen.

Bei verrasteter Pause-Taste und bis zum Anschlag gedrückter Start-Taste (172) soll zwischen Tonwelle und Andruckrolle ein Abstand von 0,3 – 0,8 mm vorhanden sein. Justage kann durch Biegen des Andruckhebels (163) vorgenommen werden (Fig. 15).

8. Bremsplatte

Bei einem Austausch der Gummitüllen (138) auf der Bremsplatte (140) ist auf folgendes zu achten:

Bei schnellem Vor/Rücklauf soll jeweils auf der Abwickelseite zwischen Gummitülle und der Bremstrommel des Mitnehmers kpl. (150) ein Abstand von 0,1 – 0,2 mm vorhanden sein. Gegebenenfalls sind die Lappen der Bremsplatte (140) nachzubiegen. Bei abgeschaltetem Gerät müssen beide Bremstrommeln mit > 50 pcm gebremst werden.

9. Kupplung

Um eine einwandfreie Wickelfunktion zu gewährleisten, ist auf das richtige Aufwickelmoment, eingestellt an der Kupplung, zu achten. Gemessen mit einer Meßcassette (Dual-Art.-Nr. 232 797) soll das Aufwickelmoment 55 ± 10 pcm betragen.

Eine eventuelle Neueinstellung kann, am kompletten Gerät, wie folgt vorgenommen werden:

a) Netzstecker ziehen!
b) Taste schneller Rücklauf (<<) betätigen.

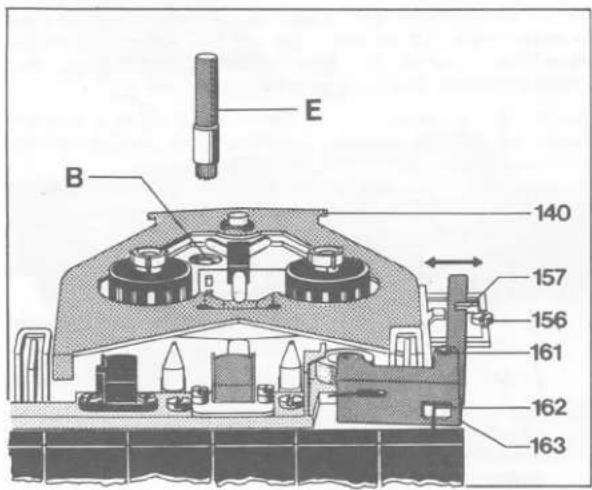

c) Am linken Mitnehmer (150) drehen, bis im Durchbruch (B) der Blende (136) eine der beiden Justierungsbohrungen

sichtbar ist (Fig. 15). Dann mittels dem Spezial-Einstellschlüssel (E) (Dual-Art.-Nr. 230 933) das Aufwickelmoment einstellen. Bei Drehen im Uhrzeigersinn wird das Aufwickelmoment größer, entgegen dem Uhrzeigersinn wird es kleiner.

Fig. 15

10. Kurzschließer

Der Kurzschließer (279) wird im Werk auf die richtigen Kontaktabstände justiert.

Zur Vermeidung von Störgeräuschen hat er folgende Funktionen zu erfüllen:

a) Bei ausgelenkter Klappe (204) oder sich drehendem Stummschaltrad (260) schließt der Kurzschließerkontakt K auf beiden Kanälen den Ausgangsverstärker kurz.
b) Bei schnellem Vor/Rücklauf werden ebenfalls beide Kanäle über den Kontakt K1 und Haupthebel (254) gegen Masse kurzgeschlossen.
c) Bei eingerasteter Pause-Taste bzw. zurückstehender Kopfträgerplatte (in Grundstellung oder Stellung Record) schließen die parallel liegenden Kontakte P den Punkt XII-3 gegen Masse. Dadurch wird das Ansprechen des Endschalters verhindert. (Kontakte siehe Schaltbild).

Bei ungenügender Kurzschließerfunktion sind die Kontakte mit einem geeigneten Pflegemittel (z.B. Kontakt 60) zu reinigen.

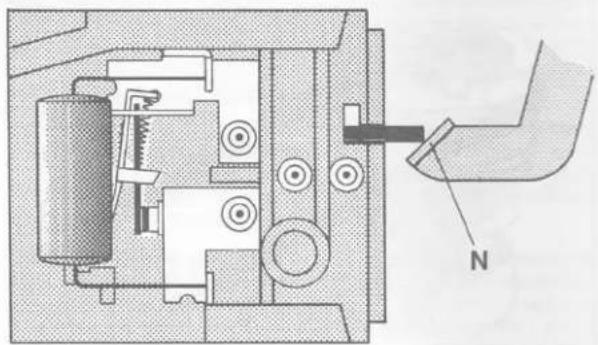

11. Netzschalter

Der Netzschalter muß bei allen Funktionen sicher schalten. Überprüfen wie folgt vornehmen:

Bei Betätigung der RECORD-Taste muß der Netzschalter ca. 1 mm vor der Verrastung des Tastenhebels mit der Klappe (204) schalten. Eine eventuelle Nachjustierung durch Biegen der Nase (N) der Kopfträgerplatte vornehmen (Fig. 16).

Fig. 16

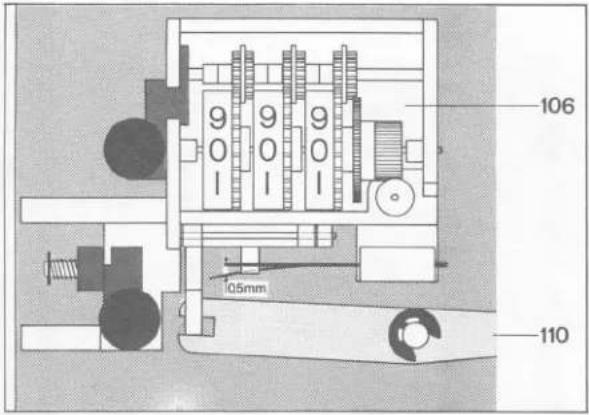

Bei nicht betätigtem Memory-Schalter (Gerät ausgeschaltet bzw. bei schnellem Vor-/Rücklauf) soll der Kontakt-Abstand min. 0,5 mm betragen (Fig. 17). Bei betätigtem Memory-Schalter und Zählerstellung "000" muß der Kontakt geschlossen sein. Justage durch Biegen des Kontaktes vornehmen.

Wird die Start-Taste (172) betätigt, so wird der Memory-Schalter außer Funktion gebracht, der Kontakt soll durch den Schalthebel (110) min. 1 mm abgehoben werden.

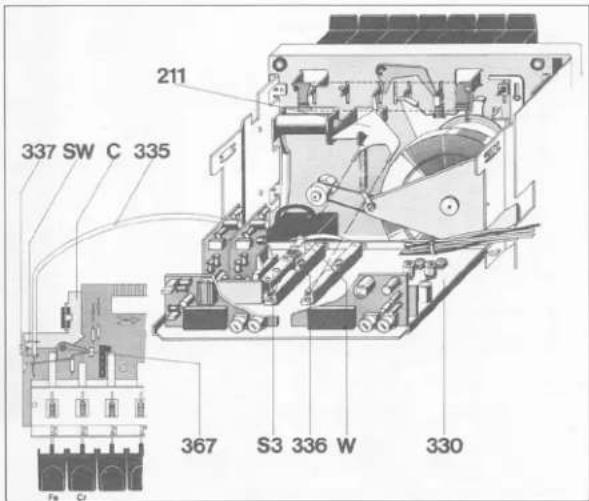

13. Bowdenzug

Bei Reparaturen bzw. Austausch des Bowdenzuges (335) ist die Grundplatte (330) 90° auszuklappen. Zum Einbau des Bowdenzuges (335) ist die Stahlseele zuerst am Umlenkwinkel (367) einzuhängen. Dann den Stellwinkel (SW) mit der Zylinderschraube am Chassisblech (C) befestigen. Danach am anderen Ende des Bowdenzuges die Klammer (336) einhängen und auf den Schalter S3 stecken (Fig. 18). Winkel (W) mit der Zylinderschraube (337) am Rahmen der Grundplatte (330) festschrauben.

Justagepunkt

Der Stellwinkel (SW) ist so zubefestigen daß bei betätigter "CR"-Taste der Schiebeschalter (S 3) an seinen äußeren Anschlag gezogen wird.

Ist die "CR"-Taste nicht betätigt so soll der Schiebeschalter (S3) durch seine Druckfeder an den inneren Anschlag gedrückt werden.

14. Aufnahme/Wiedergabekopf, Löschkopf

Der Aufnahme/Wiedergabekopf (123) ist ab Werk eingetaumelt und die beiden Zylinderschrauben (120) mit Lack gesichert. Die Ersatz — Kopfeinheit (119) ist vorjustiert und braucht nur wie in den Prüf- und Justierdaten beschrieben eingetaumelt werden.

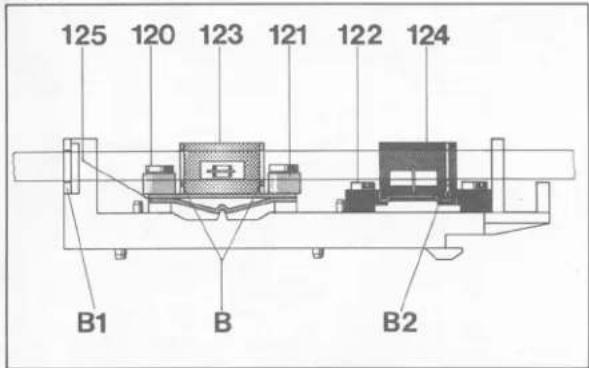

Beim Montieren des Aufnahme/Wiedergabekopfes (123) ist folgende Vorjustierung zu beachten:

Den Aufnahme/Wiedergabekopf (123) mit Blattfeder (125) auf den Kopfträger aufsetzen, dann mittels den Buchsen (121) und den Zylinderschrauben (120) so befestigen, daß die Bandführungen (B) mit den Bandführungen des Kopfträgers (B1) und des Löschkopfes (B 2) fluchten (Fig. 19).

15. Reinigung

Reinigung sollte bei jeder Reparatur erfolgen.

Für eine einwandfreie Funktion des Gerätes müssen der Aufnahme-Wiedergabekopf (123), der Löschkopf (124) die Andruckrolle (163), die Tonwelle, stets einwandfrei sauber sein.

Zum Reinigen dieser Teile wird vorzugsweise ein spiritusgetränkter Leinenlappen oder ein Wattestäbchen verwendet. Auch sind die im Fachhandel als Sonderzubehör erhältlichen Reinigungs-Cassetten zu empfehlen!

Auf keinen Fall dürfen metallische Gegenstände verwendet werden. Auch ist das Berühren der Kopfspiegel mit ungeschützten Fingern unbedingt zu vermeiden.

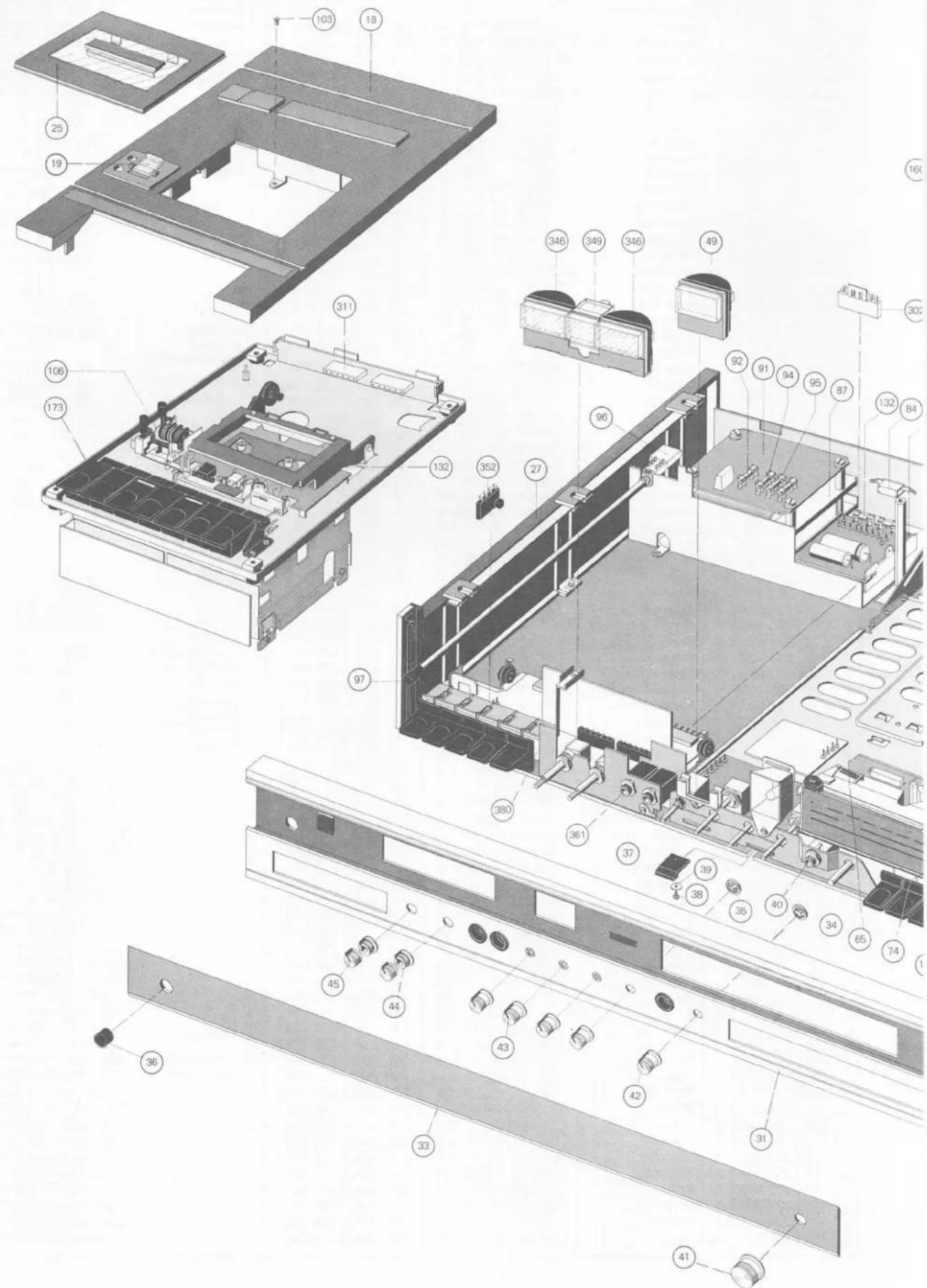

16. Schmierung

Das Gerät wird im Werk an allen Lager- und Gleitstellen ausreichend geschmiert. Ein Ergänzen der Öle und Fette ist bei normalem Gebrauch erst nach ein paar Jahren erforderlich, da die wichtigsten Lagerstellen mit Ölspeicherbuchsen ausgerüstet sind.

Lagerstellen und Gleitflächen sollen eher sparsam als reichlich mit Schmierstoffen versehen werden. Wichtig ist, daß keinerlei Öl und Fett auf die Gummiflächen und Gummiriemen kommt, da diese sonst zerstört werden. Auch ist das unnötige Berühren dieser Teile aus dem gleichen Grund zu vermeiden.

Bei Verwendung unterschiedlicher Schmierstoffe treten häufig chemische Zersetzungs-Vorgänge ein. Für das Nachschmieren empfehlen wir folgende Original-Schmierstoffe:

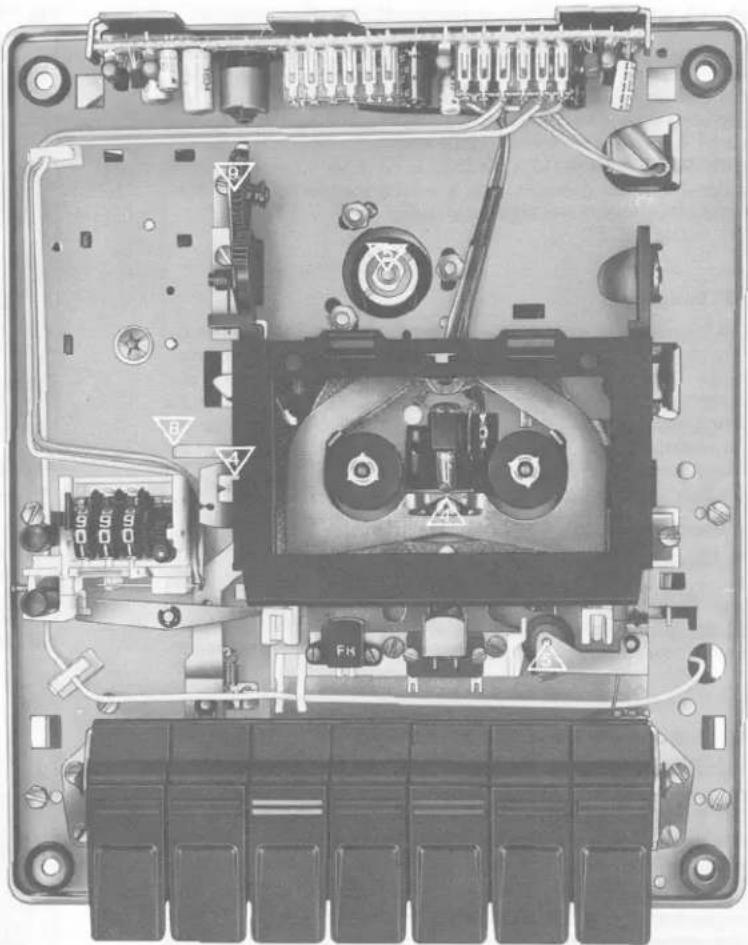

Fig. 17

Fig. 18

Fig. 19

BP Super Viscostatik 10 W/30

Shell Alvania Nr. 2

Isoflex PDP 40

Molykote

Wacker Siliconöl AK 100 000

BP Super Vis- costatik 10 W/30

Shell Alva- nia Nr. 2

Isoflex PDP 40

Molykote

Wacker Siliconöl AK 100 000

Fig. 20

X = nicht in Ausführung KA 360

Fig. 22 Schaltbild HF

C	101, 126, 129, 102, 119, 103, 104, 108201401	102, 119, 103, 104, 108202405, 404	126204, 203, 206, 126, 224, 226, 207402, 406, 403, 407	108422, 409	110,119,120423, 408, 420, 411, 419, 412, 413, 416	117427, 123, 116, 111, 126, 106, 112, 115, 124, 125219414, 415, 418, 417	225	301, 302, 304, 334, 307,303,308208, 222, 223, 331, 216
R	201404	101202403	102, 112431, 432	103, 110, 104	111, 113, 107407, 414, 408, 415	109, 108410, 417, 411, 418, 412, 419	105, 106	311, 329, 30211, 204

07201308216	339, 332, 305215, 214	209, 306211	311, 317, 318, 310, 312, 313, 329, 315, 328209	320, 314, 318, 219, 336, 235, 321213507, 506	324, 322213506	326, 323, 325, 327, 333501, 502	338337	330
	311, 328, 304, 302, 322, 303211, 204	317, 306209	327, 309, 308205, 206	312301			326	329
				429, 421	207,503	504	502, 501	316, 314, 315, 318, 306, 307, 340, 313

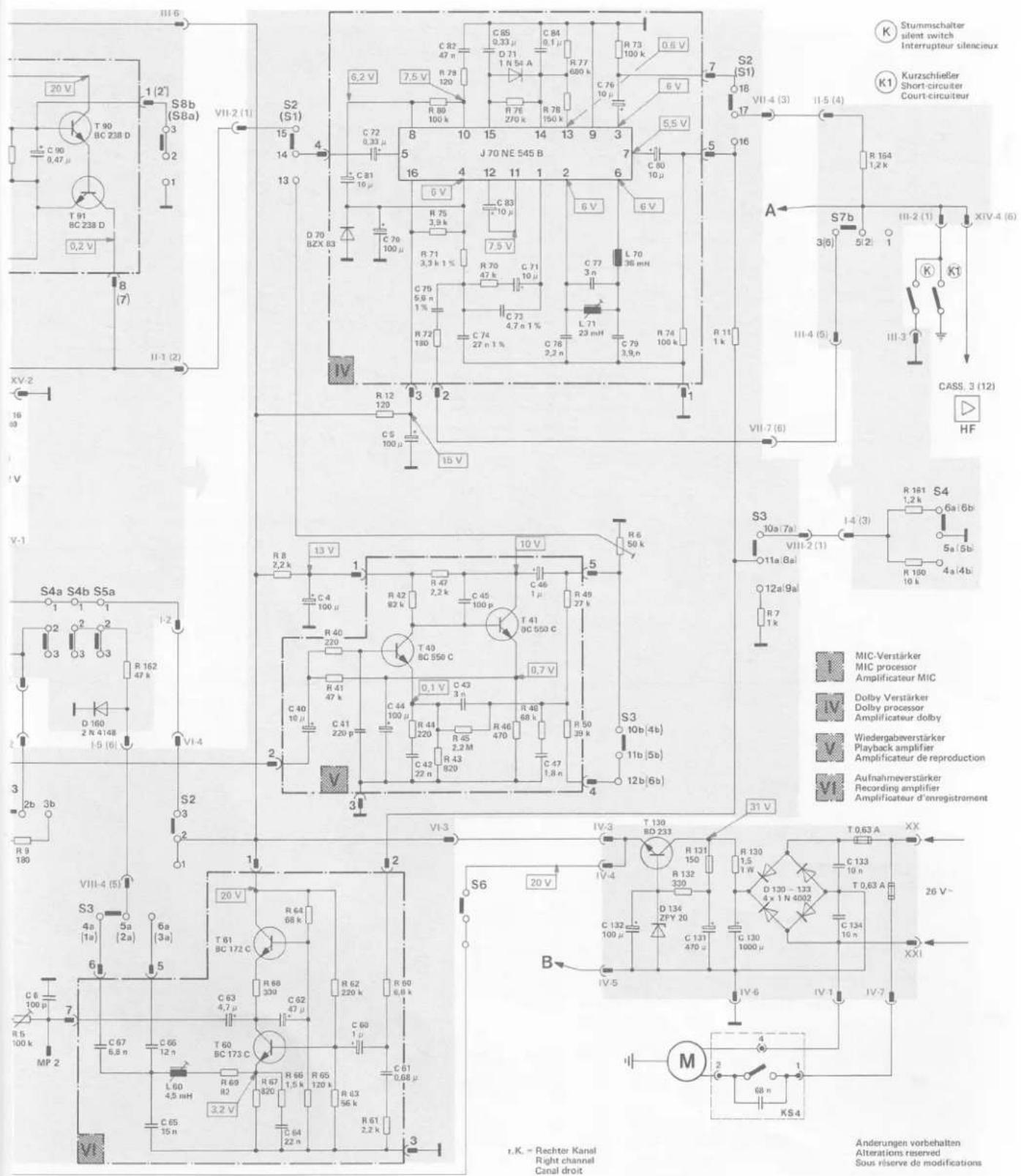

Fig. 23 Schaltbild Cassettendeck

R		1, 1'	2	3'	3	140, 145	20	23, 22	25	24		101	102	92	93	105		90		91
	154, 153	152	155	141, 146, 151, 147	148, 149, 116, 144, 150, 143, 142			21	26	120,		18	100		103			104, 19, 163, 16
			115, 119, 119'	117			118, 123		113, 114, 112, 111, 110, 122			121			17		4		9, 5
C	1	3	2				144	21		23	24	22	100	101	92		91		90
	149, 151	150, 3'	146		112		146, 147, 148, 20										102
				117, 117', 114, 116, 113, 116, 123							118	111	110	119				8		6

Ausgabe 2/Dezember 1976

91								12	80,75,79			76	77		73		74				164	161
		162			8	64	40,41		42,44,72,47,71,70			48	78						11	7		160
9,5			69,60,67	66	65	62,63	60,61	43	48		46		49,50		6		132	131	130
90							81	72,70	75		62	85,73,71,64	78	77	76	80
					4		41	44	5,42		74	83	49,47		79
6	67	66,65	63	62,64	40	60	61			49,43					132.			131	130		133,134

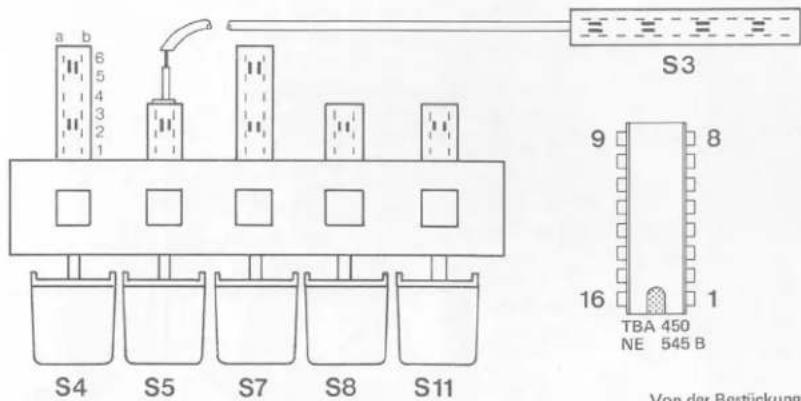

Von der Bestückungsseite gesehen As seen from the top side Vu du côté elements

S 1 AW-Schalter
S 2 AW-Schalter
S 3 Fe/Cr-Schalter
S 4 Fe-Schalter
S 5 Cr-Schalter
S 6 START Schalter
S 7 DOLBY NR-Schalter
S 8 LIMITER-Schalter
S 9 MIC-Schalter L
S 10 MIC-Schalter R
S 11 MONITOR-Schalter
S 12 OSZILLATOR-Schalter

S 1 REC./REP.-switch
S 2 REC./REP.-switch
S 3 Cr/Fe-switch
S 4 Fe-switch
S 5 Cr-switch
S 6 START-switch
S 7 DOLBY NR-switch
S 8 LIMITER-switch
S 9 MIC-switch left
S 10 MIC-switch right
\$ 11 MONITOR (wrist)
\$ 12 OSZILLATOR

Fig. 24 Schaltbild NF

R

11N1, N1, N1, N1

12N2

13N3

N 501S10, N 501

N 501N 501, S12, S01

N 502, S11N 502, S06

N 502N 502, S03

N 502N 502, S03, P 502S04, S04

S04S07, P 503, P 504S08

S10S03, S03, S04, S08S07, S09

S09, S11, S09, S11S03, S13, S13S17, S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S18, S18

S10S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12s

S10S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S17, S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S17, S17S17, 2

S10S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S16

S10S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S15

S10S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S13

S10S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S14

S10S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S18

S10S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S12S18

S10S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14

S10S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S16

S10S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S15

S10S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S17

S10S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S18

S10S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S16

S10S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16

S10S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16S16

S10S16S16S16S16S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14S14

C

T1N1

T2N1

T3N2

T4N3

T5N3

T6N3

T7N3

T8N3

T9N3

T10N3

T10N3

T10N3

T10N3

T10N3

T10N3

T10N3

T10N3

T10N3

T10N3

T10N3

T10N3

T10N3

T10N3

T10N3

T10N3

T10N3

N3

T0

T2

T3

T4

T5

T6

T7

T8

T9

T10

T10

T10

T10

T10

T10

T10

T10

T10

T10

T10

T10

T10

T10

T10

T10

T10

T2

Fig. 25 HF-Platte 241 733 (Leiterseite)

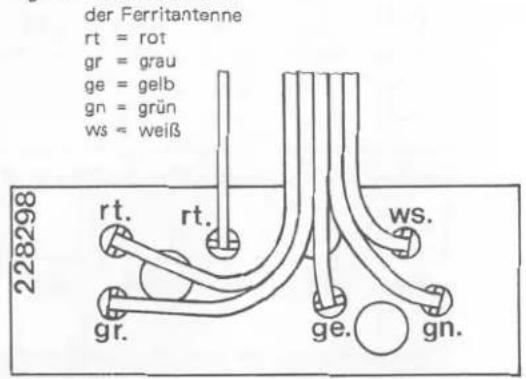

Fig. 26 Anschlußplatte für Ferrit- antenne 228 298 (Leiterseite)

Fig. 27 Anschlußschema

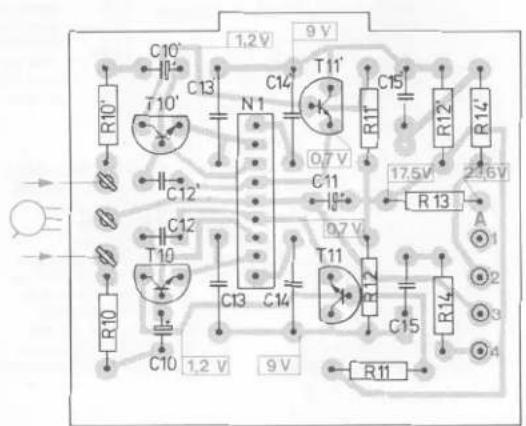

Fig. 28 Vorverstärker
227 585 (Leiterseite)

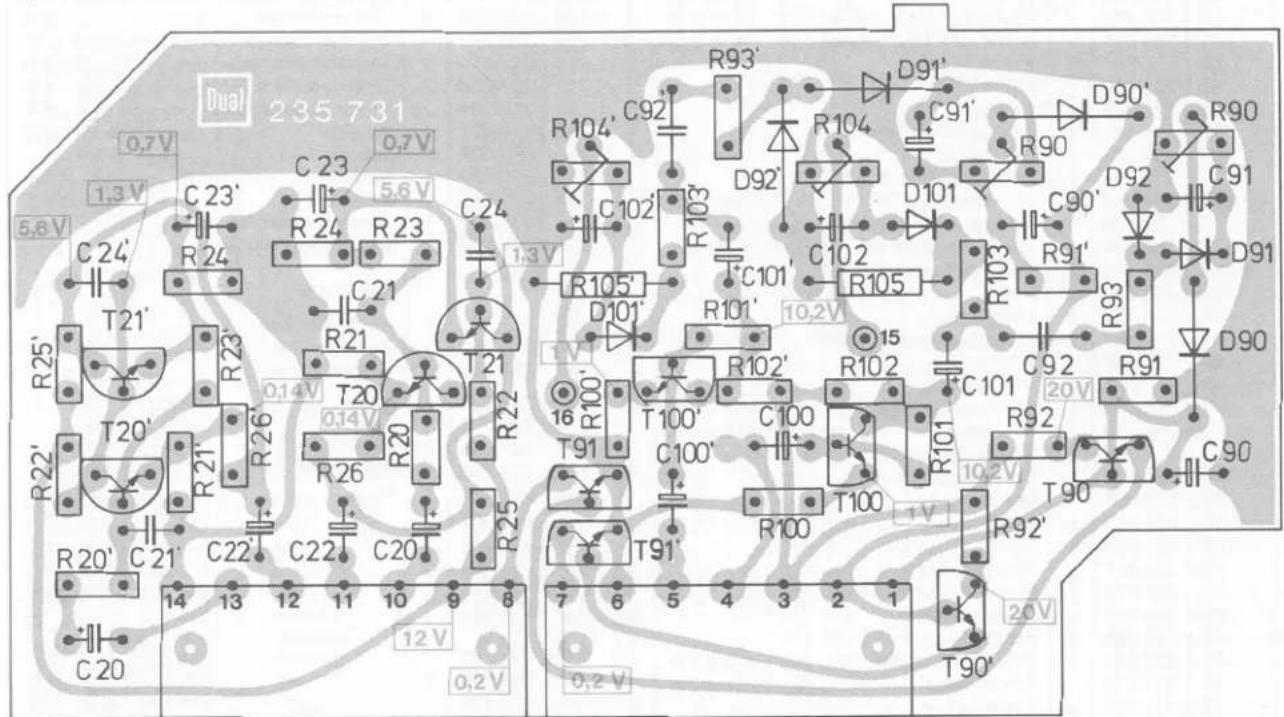

Fig. 29 Regelverstärker 241 731 (Leiterseite)

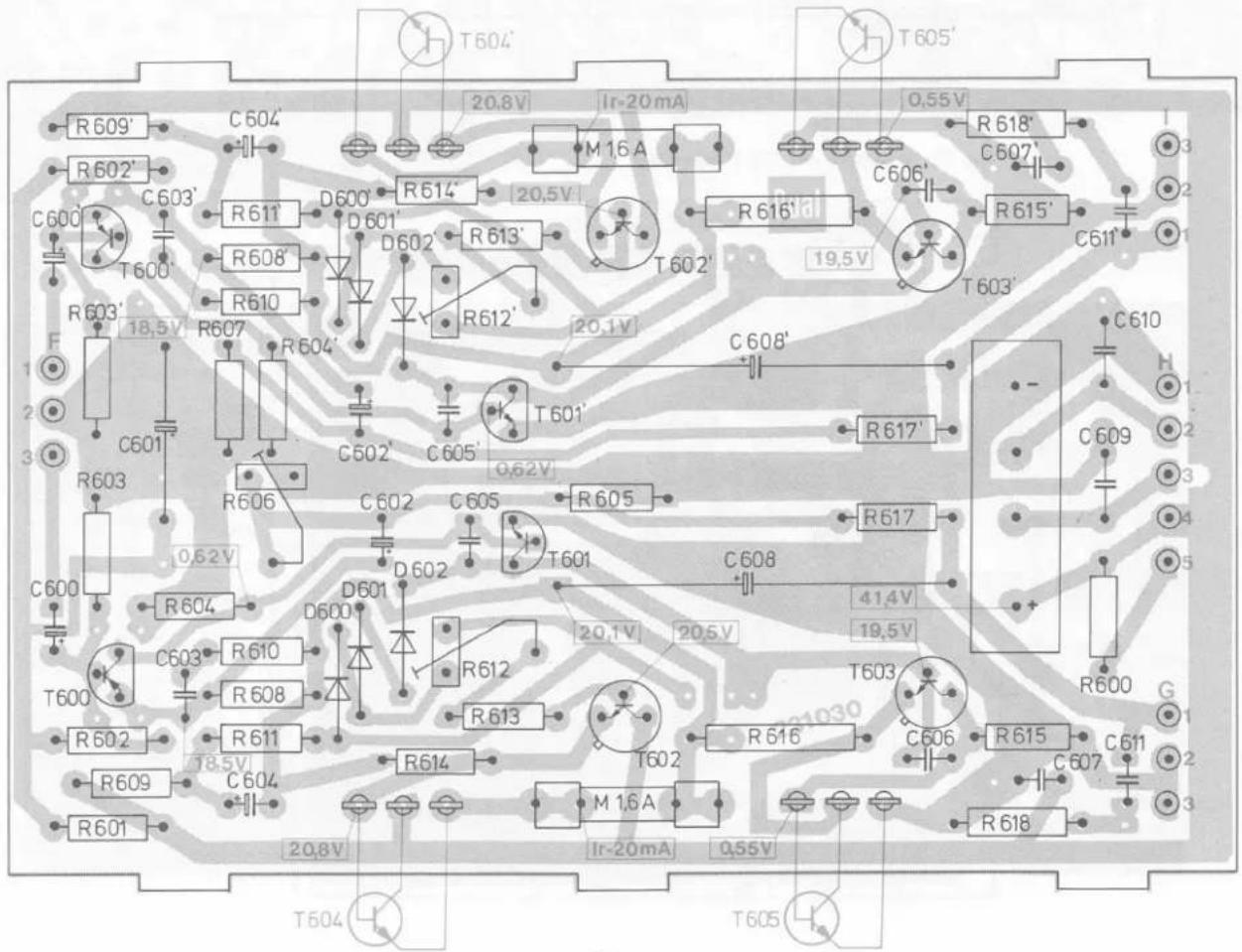

Fig. 30 Endverstärker 234 147 (Leiterseite)

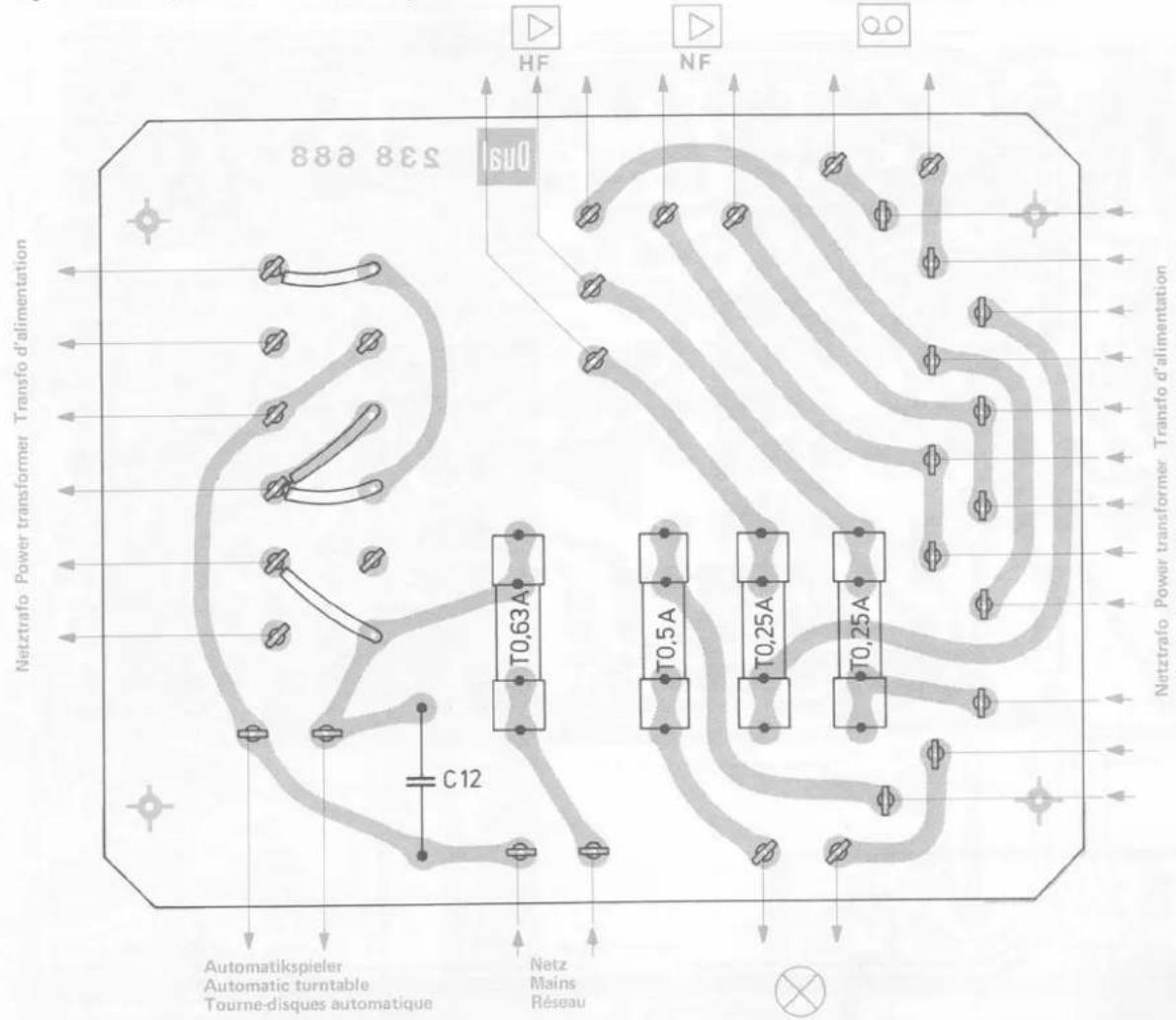

Fig. 31 Anschlußplatte 238 687 (Bestückungsseite)

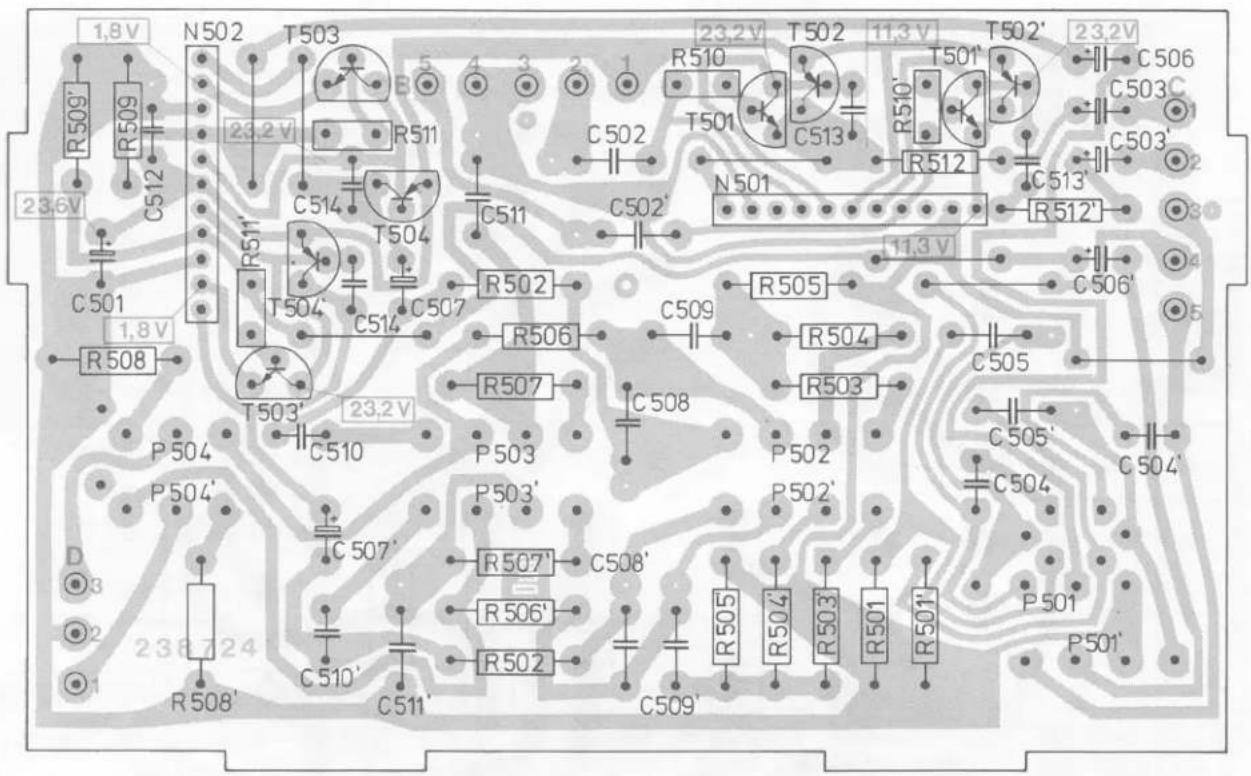

Fig. 32 Netzplatte 241 732 (Leiterseite)

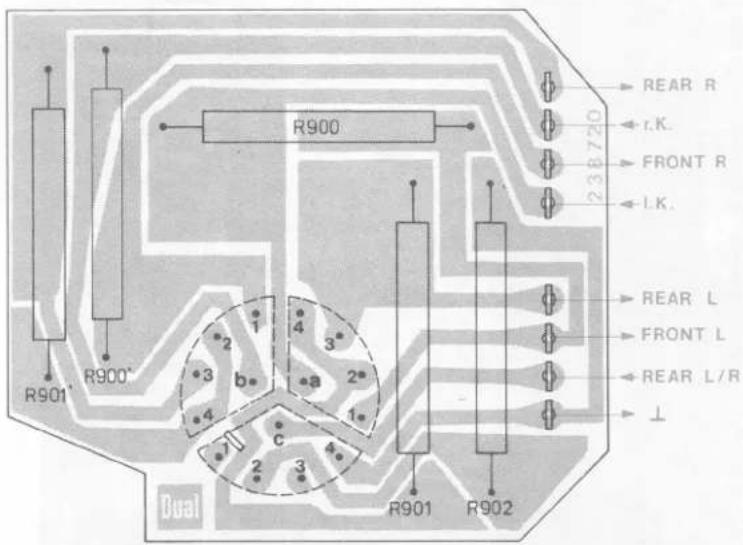

Fig. 33 Betriebsartenschalter 241 727 (Leiterseite)

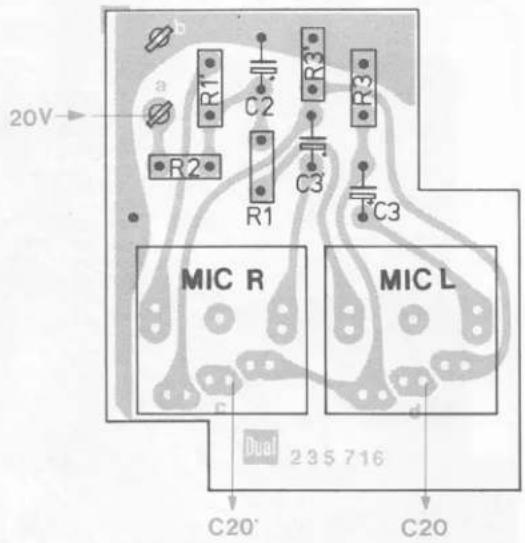

Fig. 34 Mic-Buchsenplatte 241 786 (Leiterseite)

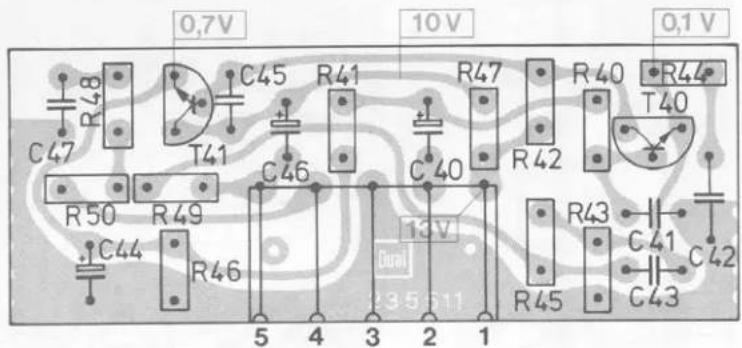

Fig. 36 Wiedergabeverstärker 235 483 (Leiterseite)

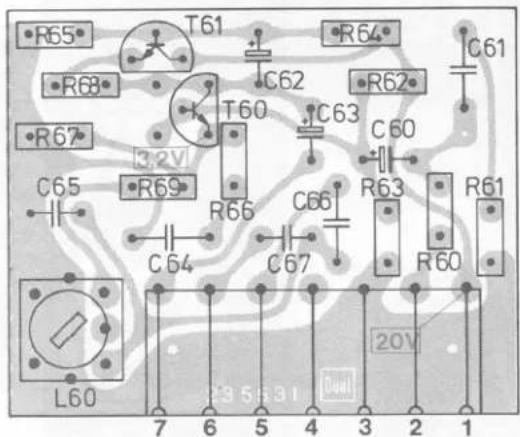

Fig. 35 Aufnahmeverstärker 235 482 (Leiterseite)

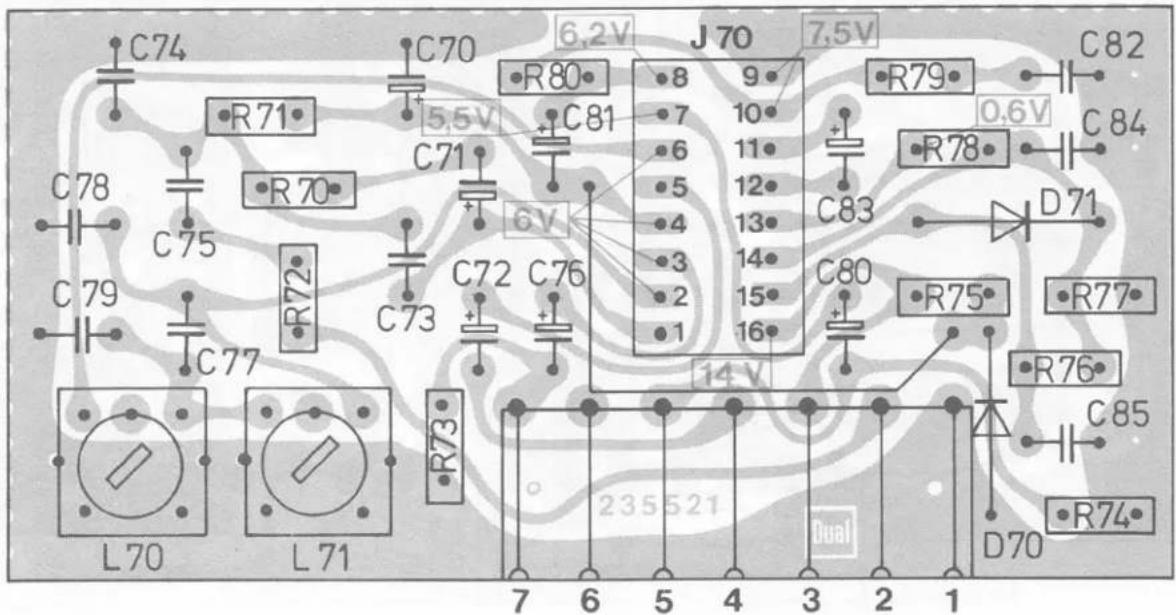

Fig. 37 Dolbyverstärker 235 484 (Leiterseite)

Fig. 38 Tastenplatte 241 787 (Leiterseite)

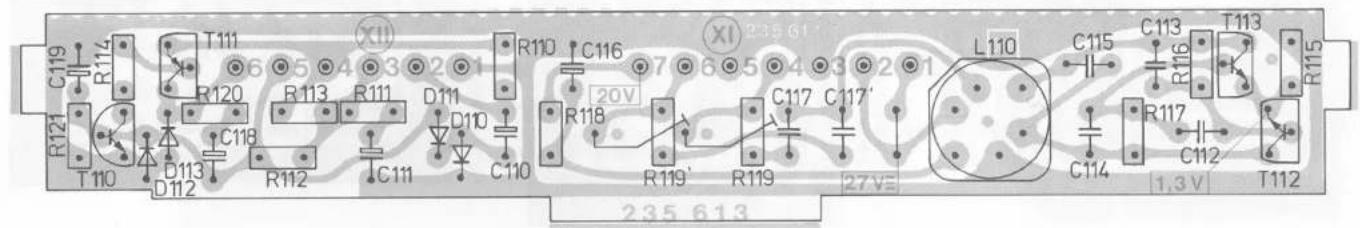

Fig. 39 HF-Generator 235 481 (Leiterseite)

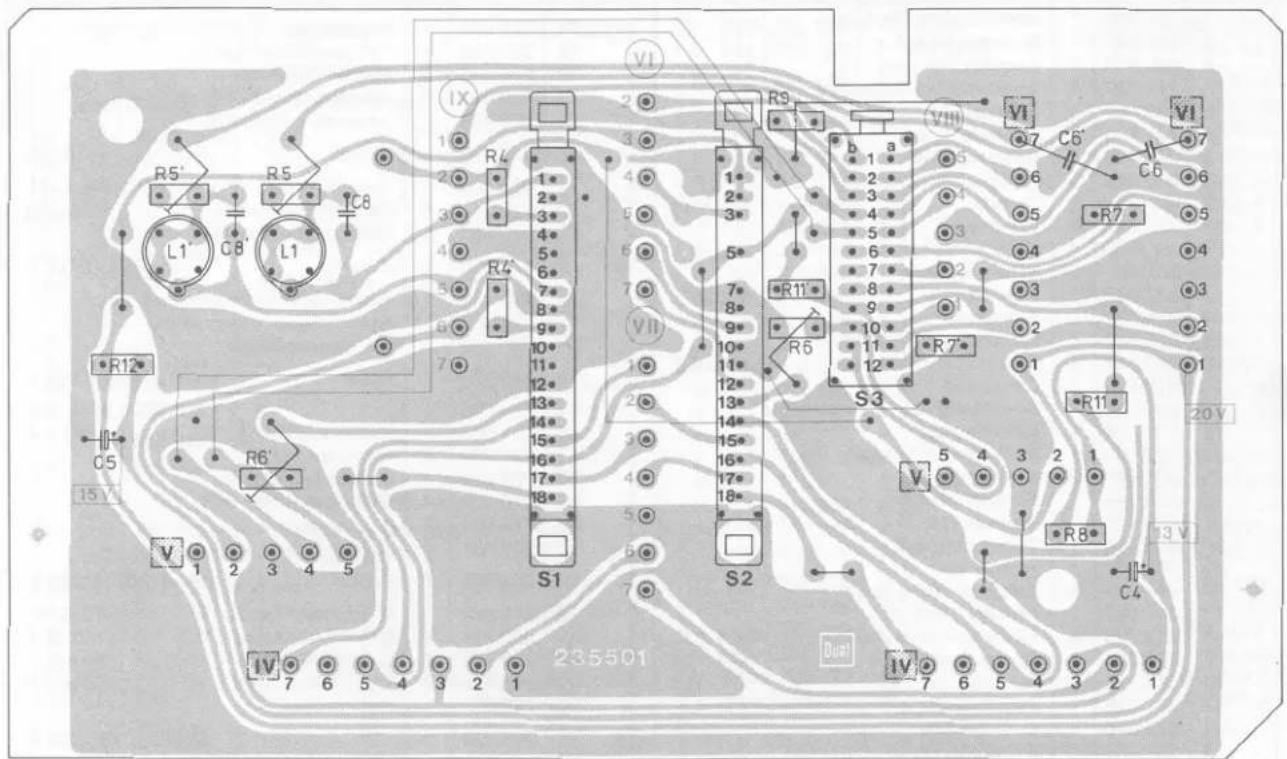

Fig. 40 Grundplatte 235 485 (Leiterseite)

Fig. 41 Mic-Verstärker 241 783 (Leiterseite)

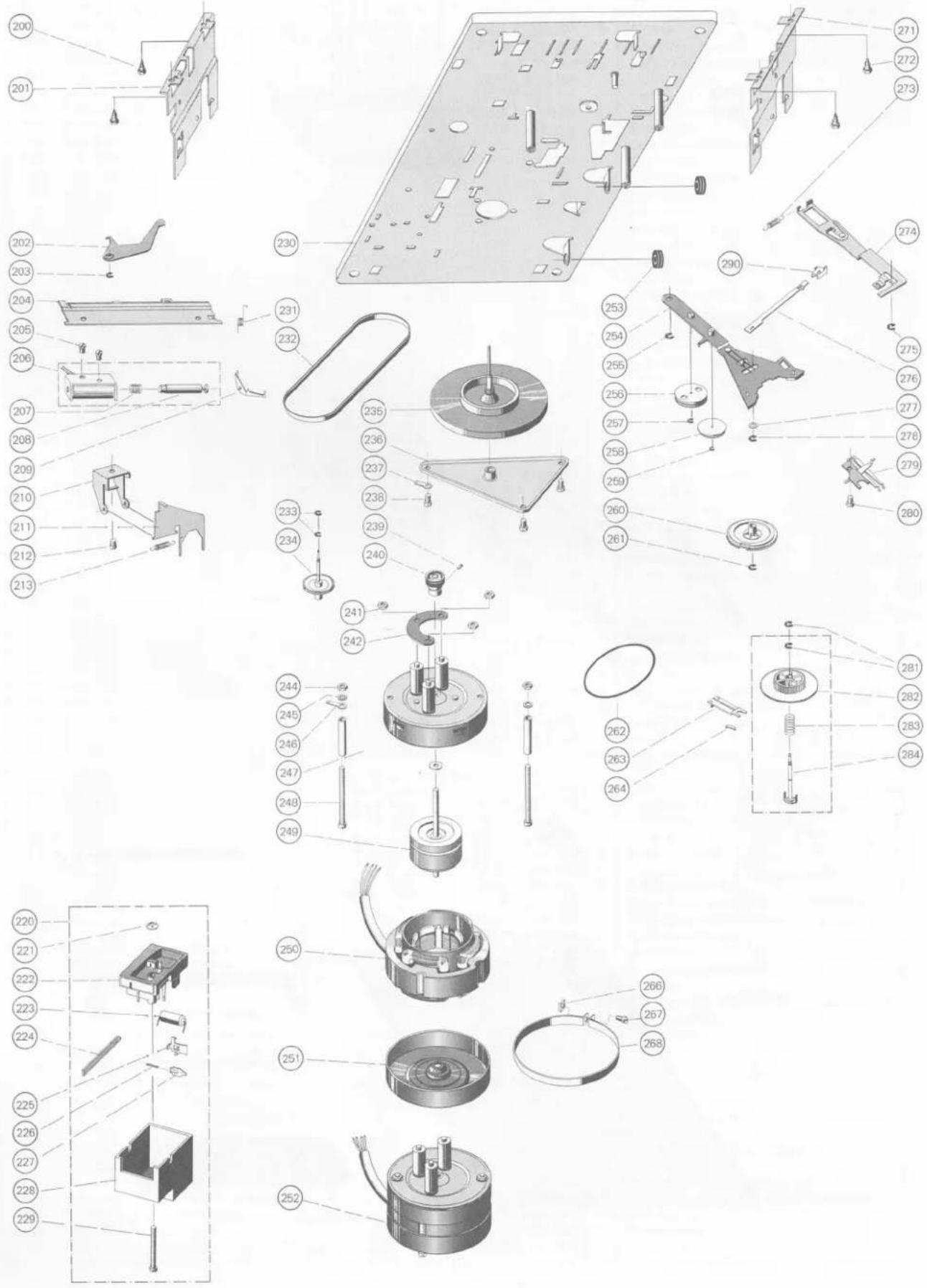

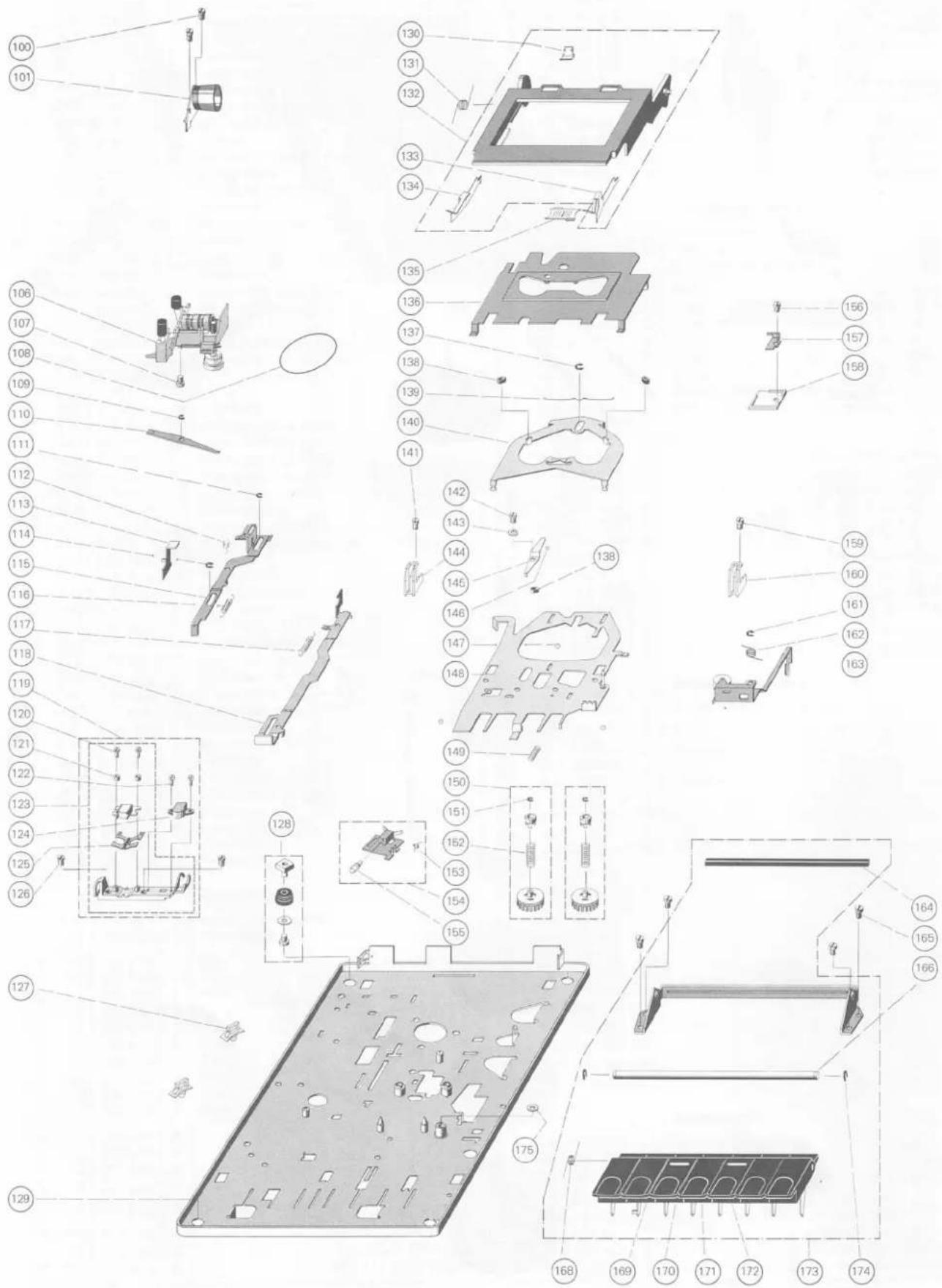

Ersatzteile

Pos.	Art.-Nr.	Stck	Bezeichnung
1	223 840	1	Abdeckhaube CH 40 kpl.
2	238 646	1	Bodenplatte kpl.
3	229 816	5	Elastikpuffer grau
4	241 729	1	Werkbrett kpl. (ohne Pos. 5/6)
5	238 650	3	Distanzfuß
6	241 790	2	Scharnier kpl.
7	231 654	2	Scharnierachse
8	210 146	2	Sicherungsscheibe 3,2
9	210 668	2	Scheibe 5,3/10/1
10	231,655	4	Druckfeder
11	231 656	4	Scharnierkurve
12	231 657	2	Scharnierlasche
13	236 092	2	Scheibe 6,2/10/1
14	234 837	2	Einstellmutter
15	231 767	4	Sicherungsblech
16	210 286	4	Linsenblechschraube B 2,9 x 9,5
17	234 838	2	Einstellrad
18	241 726	1	Abdeckung kpl. (Cassettendeck)
19	235 005	1	Zählerfenster
20	235 445	1	Zählerfensterhalterung kpl.
21	235 285	2	Bremsfeder
22	200 444	6	Federscheibe
23	235 448	1	Plakette kpl.
24	235 289	1	Typenschild kpl.
25	235 449	1	Fenster kpl.
26	241 686	1	Seitenteil rechts kpl.
27	241 687	1	Seitenteil links kpl.
28	233 725	6	Linsensenkschraube AM 4 x 12
29	210 820	6	Sechskantschraube M 4 x 15
30	257 115	13	Scheibe 4,3
31	241 728	1	Frontblende
31	225 096	1	Dual-Zeichen
32	239 466	1	Anzeigeschild
33	238 732	1	Skalenfenster
34	238 734	1	Lagerbuchse (Quadroeffect)
35	238 733	4	Lagerbuchse (Klangregler)
36	238 729	1	Führungsbuchse (Netzschalter)
37	237 397	1	Verbindungsstück
38	210 285	1	Linsenblechschraube B 2,9 x 9,5
39	210 607	1	Scheibe 3,2/10/0,5
40	225 675	1	Kopfhörerbuchse kpl.
R 1	220 598	2	220 Ω /0,25 W/5 %
41	238 654	1	Drehknopf groß
42	238 655	1	Drehknopf (Quadroeffect) (6 mm )
43	238 656	4	Drehknopf klein (4 mm )
44	235 303	2	Drehknopf (Mic, Signal) (6 mm ),
45	235 304	2	Drehknopf (Mic, Signal) (4 mm )
46	238 668	1	Klemmfeder
47	203 239	1	Filzring
48	226 212	3	Filzring
49	241 763	1	Feldstärkeinstrument
50	233 822	1	Glühlampe 7 V 80 mA
	230 955	1	Fassung (Glühlampe)
51	231 704	3	Skalenlampe T 10 7 V 100 mA
52	229 906	3	Fassung T 10 (Skalenlampe)
53	209 438	1	Stereoanzeigelampe 10 V 50 mA
54	210 113	1	Fassung (Stereoanzeige)
55	225 636	1	Skala
56	236 559	1	Lichtkasten
57	210 487	2	Zylinderschraube M 3 x 10
58	222 056	2	Scheibe 3,2
59	225 625	2	Lagerbuchse
60	238 627	1	Drehknopfachse kpl.
61	210 675	3	Scheibe 6,2/12/0,3 Bronze
62	210 148	2	Sicherungsscheibe 5
63	225 629	1	Umlenksegment
64	225 660	1	Spannsegment
65	225 623	1	Zugfeder
66	225 624	5	Seilrolle
67	228 211	3	Rohrniet 7 mm
68	236 578	1	Rohrniet 15 mm
69	225 633	1	Drehko-Rolle
70	225 869	1	Federring
71	202 247	1	Zylinderschraube M 2,6 x 4
72	227 578	1	Zahnscheibe A 2,8
73	236 577	1	Skalenseil

Pos.		Art.-Nr.	Stck	Bezeichnung
	74	225 635	1	Skalenzeiger
	75	225 630	1	Führungsschnur kpl.
	76	236 530	1	Ferritantenne kpl.
	77	209 487	1	Antennenbuchse FM
	78	209 488	1	Antennenbuchse AM
L	6	228 296	1	Drossel 10 mH
	79	234 189	1	Antennensatz AM 1/FM 1 kpl.
	80	222 041	4	Lautsprecherbuchse 2-polig
	81	222 048	1	Mehrfachsteckbuchse
C	2	221 265	1	Keramik 0,1 μF/12 V
	82	238 725	1	Anschlußschild (Rückwand)
	83	238 680	1	Abdeckblech (Typenschild)
	84	236 822	1	Schiebeumschalter
C	123	216 233	1	Folie 1,5 nF/63 V/5 %
R	123	224 058	1	6,8 kΩ/0,30 W/5 %
	86	211 667	2	Zylinderschraube M 2 x 4
	87	241 730	1	Netztrafo kpl.
	88	209 939	4	Durchführungstülle
	89	210 369	4	Sechskantmutter M 5
	90	212 614	8	Distanzscheibe
	91	238 687	1	Anschlußplatte kpl.
C	12	224 886	1	Papier 47 nF/250 V~/20 %
	92	217 883	1	G-Schmelzeinsatz 630 mA T
	93	238 574	1	G-Schmelzeinsatz 1,25 A T
	94	209 738	1	G-Schmelzeinsatz 500 mA T
	95	209 734	2	G-Schmelzeinsatz 250 mA T
	96	237 821	1	Netzschalter
R	28	216 328	1	470 Ω/0,25 W/10 %
	97	238 667	1	Schaltstange mit Taste
	98	210 472	2	Zylinderschraube AM 3 x 4
C	1	216 313	1	Elyt 4700 μF/63 V
	99	223 834	1	Federleiste 7-polig
	100	226 514	3	Federleiste 5-polig
	101	229 864	1	Federleiste 4-polig
	102	229 869	4	Federleiste 3-polig
	103	237 621	1	Zylinderschraube AM 3 x 4
	104	210 480	3	Zylinderschraube AM 3 x 6
	105	210 515	7	Zylinderschraube M 4 x 6
	106	210 517	1	Zylinderschraube M 4 x 10
	107	210 518	4	Zylinderschraube M 4 x 12
	108	210 368	6	Vierkantmutter M 4
	109	202 257	1	Zylinderblechschraube B 3,9 x 25
	110	227 470	2	Sechskantblechschraube BZ 2,9 x 9,5
	111	210 285	1	Linsenblechschraube B 2,9 x 9,5
	112	210 284	2	Linsenblechschraube B 2,9 x 6,5
	113	210 607	1	Scheibe 3,2/10/0,5
	114	210 609	2	Scheibe 3,2/10/1
	115	210 630	1	Scheibe 4,2/ 8/0,5
	116	210 638	1	Scheibe 4,2/10/0,5
	117	238 634	1	Verpackungskarton kpl.
	118	238 659	1	Bedienungsanleitung
				Netzplatte
	130	241 732	1	Netzplatte kpl.
	131	210 480	1	Zylinderschraube AM 3 x 6
	132	217 883	2	G-Schmelzeinsatz 630 mA T
C	130	226 586	1	Elyt 1000 μF/ 40 V
C	131	226 457	1	Elyt 470 μF/ 40 V
C	132	226 455	1	Elyt 100 μF/ 25 V
C	133	226 458	2	Folie 10 nF/250 V/5 %
C	134	226 458	2	Folie 10 nF/250 V/5 %
D	130	226 501	4
D	131	226 501	4
D	132	226 501	4
D	133	226 501	4
D	134	235 565	1
R	130	235 563	1	1,5 Ω/1 W/10 %
R	131	235 799	1	150 Ω/0,35 W/ 5 %
R	132	223 207	1	330 Ω/0,30 W/ 5 %

Fig. 42 Explosionsdarstellung 1

1. Plattenspieler ausbauen (Steckverbindungen am Netzschalter und Kurzschließer lösen).
2. Cassettenschacht öffnen. Cassetten-Fenster (25) hinten durch Anheben lösen, dann abnehmen. Zylinderschraube (103) entfernen. Cassettenschacht schließen. Abdeckung (18) nach hinten drücken und nach oben abnehmen.
3. Die sechs Linsensenkschrauben (28) sowie die Zylinderschraube (106) und die Scheibe (115) entfernen. Auf der Geräte-Rückseite die Linsenblechschraube (111) entfernen. Die vier Zylinderschrauben und die vier Scheiben (30) entfernen. Werkbrett (4) hinten anheben, an der Tastatur aushängen und abnehmen.
4. Die auf der Geräteunterseite befindlichen Sechskantschrauben (29) lösen, die Zylinderblechschrauben (110) entfernen. Seitenteile (26 + 27) abnehmen.
5. Nach Entfernen der Drehknöpfe die Linsenblechschraube (38) lösen. Frontblende kpl. mit Verbindungsstück (37) abnehmen.

Der Zusammenbau des Gehäuses ist in umgekehrter Reihenfolge vorzunehmen.

Pos.		Art.-Nr.	Stck	Bezeichnung
T	130	226 472	1	BD 233/16
				Vorverstärker
	140	227 585		Vorverstärker kpl.
C	10	222 219	2	Elyt 4,7 F/ 25 V
C	11	222 212	1	Elyt 100 F/ 25 V
C	12	216 404	2	Keramik 82 pF/500 V/10 %
C	13	217 873	2	Folie 1,2 nF/120 V/ 5 %
C	14	216 398	2	Folie 3,9 nF/ 63 V/ 5 %
C	15	222 196	2	Folie 47 nF/160 V/20 %
N	1	224 720	1	R-Netzwerk
R	10	217 861	2	2,2 k /0,25 W/5 %
R	11	224 590	2	222 k /0,25 W/5 %
R	12	216 385	2	15 k /0,25 W/5 %
R	13	216 429	1	4,7 k /0,25 W/5 %
R	14	217 861	2	2,2 k /0,25 W/5 %
T	10	226 825	2	BC 413 C
T	11	209 863	2	BC 173 C
				Regelverstärker
	150	241 731	1	Regelverstärkerplatte kpl.
	151	227 821	3	Zahnscheibe 7,4
C	501	222 221	1	Elyt 220 F/ 25 V
C	502	222 210	2	Folien 0,1 F/160 V/20 %
C	503	222 219	2	Elyt 4,7 F/ 25 V
C	504	228 496	2	Keramik 560 pF/500 V/10 %
C	505	222 499	2	Folien 0,22 F/100 V/ 5 %
C	506	222 213	2	Elyt 1 F/ 50 V
C	507	222 219	2	Folie 4,7 F/ 25 V
C	508	222 498	2	Folie 33 nF/250 V/ 5 %
C	509	222 499	2	Folie 0,22 F/100 V/ 5 %
C	510	228 704	2	Folie 4,7 nF/ 63 V/ 5 %
C	511	222 498	2	Folie 33 nF/250 V/ 5 %
C	512	220 533	1	Keramik 10 nF/250 V
C	513	213 498	2	Keramik 47 pF/500 V/10 %
C	514	213 498	2	Keramik 47 pF/500 V/10 %
N	501	228 003	2	R-Netzwerk
N	502	228 003	2	R-Netzwerk
P	501	238 722	1	Tandem 2 × 50 k .
P	502	238 723	2	Tandem 2 × 70 k
P	503	238 723	2	Tandem 2 × 70 k
P	504	238 721	1	Tandem 2 × 25 k lin.
R	501	216 838	2	1,5 k /0,25 W/5 %
R	502	220 547	2	8,2 k /0,25 W/5 %
R	503	222 215	2	18 k /0,25 W/5 %
R	504	216 345	2	150 /0,25 W/5 %
R	505	220 548	2	1 k /0,25 W/5 %
R	506	217 861	2	2,2 k /0,25 W/5 %
R	507	222 215	2	18 k /0,25 W/5 %
R	508	220 547	2	8,2 k /0,25 W/5 %
R	509	220 524	2	120 k /0,25 W/5 %
R	510	223 216	2	2,2 k /0,30 W/5 %
R	511	223 216	2	2,2 k /0,30 W/5 %
R	512	217 861	2	2,2 k /0,25 W/5 %
T	501	209 863	2	BC 173 C
T	502	216 042	2	BC 253 B
T	503	209 863	2	BC 173 C
T	504	216 042	2	BC 253 B
				Endverstärker
	160	234 147	1	Endverstärker kpl.
	161	209 732	2	G-Schmelzeinsatz M 1,6 A
C	600	222 213	2	Elyt 1 F/ 50 V
C	601	216 411	1	Elyt 100 F/ 35 V
C	602	222 212	2	Elyt 100 F/ 25 V
C	603	203 474	2	Keramik 680 pF/ 50 V/20 %
C	604	216 396	2	Elyt 47 F/ 35 V
C	605	213 498	2	Keramik 47 pF/500 V/10 %
C	606	213 498	2	Keramik 47 pF/500 V/10 %
C	607	220 533	2	Keramik 10 nF/250 V
C	608	222 211	2	Elyt 1500 F/ 25 V
C	609	222 210	2	Folie 0,1 F/160 V/20 %

Pos.		Art.-Nr.	Stck	Bezeichnung
C	610	222 210	2	Folie 0,1 F/160 V/20 %
C	611	216 389	2	Keramik 47 nF/50 V
D	600	216 027	6
D	601	216 027	6
D	602	216 027	6
R	600	220 601	1
R	601	222 215	1
R	602	220 524	4
R	603	220 524	4
R	604	216 696	2
R	605	216 699	1
R	606	227 266	1	Steller 1,8 k /0,25 W/10 %
R	607	222 214	1
R	608	216 352	2
R	609	216 353	2
R	610	216 353	2
R	611	216 697	2
R	612	227 265	2	Steller 1 k
R	613	216 703	6
R	614	216 703	6
R	615	216 703	6
R	616	211 279	2
R	617	220 526	2
T	600	220 535	2
T	601	213 186	2
T	602	222 209	2
T	603	222 206	2
T	604	233 222	4
T	605	233 222	4
				Mode-Schalterplatte
	170	241 727	1	Mode-Schalterplatte kpl.
	171	238 719	1	Drehschalter
R	900	237 175	2
R	901	237 174	3
R	902	237 174	3
				HF-Platte
	180	241 733	1	HF-Platte kpl. mit Tastenaggregat
	181	228 298	1	Anschlußplatte (Ferritantenne)
	182	233 746	1	IC-Fassung 16-polig
	183	222 497	1	Antiwärmescheibe
	184	223 904	1	Kühlflügel
	185	223 774	1	Zylinderschraube M 2,6 × 6
	186	230 156	3	Distanzmutter
	187	241 751	1	Kontaktgehäuse kpl. mit Taste (Mono)
	188	241 753	1	Kontaktgehäuse kpl. mit Taste (AFC)
	189	241 752	7	Kontaktgehäuse kpl. mit Taste
	190	241 736	9	Taste
	191	241 737	1	Sonderfeder
	192	224 915	9	Druckfeder
C	101	224 607	2	Keramik 56 pF/500 V/10 %
C	102	224 607	2	Keramik 56 pF/500 V/10 %
C	103	227 905	7	Keramik 1 nF/500 V/20 %
C	104	227 905	7	Keramik 1 nF/500 V/20 %
C	106	227 908	1	Keramik 12 pF/63 V/2 %
C	107	227 899	2	Keramik 47 pF/63 V/2 %
C	108	227 910	2	Keramik 27 pF/63 V/2 %
C	109	227 911	1	Keramik 6,8 pF/63 V/2 %
C	110	227 905	7	Keramik 1 nF/500 V/20 %
C	111	234 052	1	Keramik 10 pF/63 V/2 %
C	112	227 905	7	Keramik 1 nF/500 V/20 %
C	114	228 161	1	Keramik 1 nF/500 V/20 %
C	115	227 916	1	Keramik 5,6 pF/63 V/2 %
C	116	227 891	1	Keramik 22 pF/63 V/2 %
C	117	227 918	6	Keramik 10 nF/16 V/20 %
C	118	227 918	6	Keramik 10 nF/16 V/20 %
C	119	227 918	6	Keramik 10 nF/16 V/20 %
C	120	227 918	6	Keramik 10 nF/16 V/20 %
C	123	227 910	2	Keramik 27 pF/63 V/2 %
C	124	232 338	2	Keramik 0,1 F/63 V/20 %
C	125	232 338	2	Keramik 0,1 F/63 V/20 %
C	126	228 215	1	Drehko
C	127	228 219	1	Keramik-Trimmer 2,5 - 6 pF

Pos.		Art.-Nr.	Stck	Bezeichnung	Pos.	Art.-Nr.	Stck	Bezeichnung
C	128	237 632	2	Folien-Trimmer	2 - 30 pF	C 418	227 886	4 Styroflex 680 pF/ 63 V/2,5 %
C	129	228 222	2	Folien-Trimmer	3 - 9 pF	C 419	241 350	2 Keramik 100 pF/ 63 V/ 2 %
C	201	227 884	1	Keramik	1 nF/500 V/20 %	C 420	227 889	4 Keramik 150 pF/ 63 V/ 2 %
C	202	216 405	1	Keramik	33 pF/500 V/10 %	C 422	222 495	6 Folie 0,1 μF/250 V/ 5 %
C	203	227 886	4	Styroflex	680 pF/ 63 V/2,5 %	C 423	227 898	3 Styroflex 2,2 nF/ 63 V/10 %
C	204	227 888	2	Keramik	82 pF/ 63 V/ 2 %	C 501	222 495	6 Folie 0,1 μF/250 V/ 5 %
C	205	227 889	4	Keramik	150 pF/ 63 V/ 2 %	C 502	222 495	6 Folie 0,1 μF/250 V/ 5 %
C	206	227 951	2	Keramik	4,7 nF/250 V/20 %	C 503	223 901	1 Elyt 2200 μF/ 35 V
C	207	227 967	3	Keramik	18 pF/ 63 V/ 2 %	C 504	220 531	1 Elyt 100 μF/ 16 V
C	208	227 892	10	Keramik	47 nF/ 12 V/20 %	C 505	222 499	1 Folie 0,22 μF/100 V/ 5 %
C	209	227 893	2	Keramik	56 pF/ 63 V/ 2 %	C 506	211 072	1 Elyt 1000 μF/ 16 V
C	211	227 892	10	Keramik	47 nF/ 12 V/20 %	C 507	227 918	6 Keramik 10 nF/ 16 V/20 %
C	213	227 889	4	Keramik	150 pF/ 63 V/ 2 %	D 101	228 225	1 BA 152 A
C	214	227 896	1	Styroflex	1 nF/ 63 V/ 5 %	D 202	228 226	1 BZY 85 C 2 V 7
C	215	227 897	2	Styroflex	4,7 nF/ 63 V/10 %	D 301	227 369	2 AA 143
C	216	227 898	3	Styroflex	2,2 nF/ 63 V/10 %	D 302	227 369	2 AA 143
C	219	227 899	2	Keramik	47 pF/ 63 V/ 2 %	D 303	228 228	1 BZY 85 C 8 V 2
C	221	227 886	4	Styroflex	680 pF/ 63 V/2,5 %	D 501	227 344	2 1 N 4001
C	222	227 901	1	Styroflex	390 pF/ 63 V/2,5 %	D 502	227 344	2 1 N 4001
C	223	239 723	1	Styroflex	75 pF/ 63 V/ 5 %	D 503	228 230	1 BZY 85 C 15 VO
C	224	237 631	2	Folien-Trimmer	1,4 - 10 pF	F 100	228 266	1 Keramik SFW 10,7 MA
C	225	237 631	2	Folien-Trimmer	1,4 - 10 pF	F 200	228 267	1 Keramik SFD 455 B
C	226	237 632	2	Folien-Trimmer	2 - 30 pF
C	301	227 946	2	Keramik	47 nF/ 30 V/20 %	I 301	228 273	1 IC - TAA 991 D
C	302	227 923	4	Keramik	0,1 μF/ 12 V/20 %	I 302	228 274	1 IC - TBA 120
C	303	227 948	3	Keramik	10 nF/ 12 V/20 %	I 401	228 275	1 IC - TBA 450 N
C	304	227 949	2	Elyt	10 μF/ 16 V/10 %
C	305	227 950	1	Styroflex	2,2 nF/ 63 V/2,5 %	L 101	228 276	1 Eingang
C	305	227 951	2	Keramik	4,7 nF/250 V/20 %	L 102	228 277	1 HF
C	307	227 923	4	Keramik	0,1 μF/ 12 V/20 %	L 103	228 335	1 ZF-FM
C	308	222 213	2	Elyt	1 μF/ 50 V	L 104	228 278	1 Oszillator
C	309	227 954	1	Keramik	270 pF/ 63 V/ 2 %	L 105	228 279	1 ZF-FM
C	310	227 892	10	Keramik	47 nF/ 12 V/20 %	L 201	228 296	1 Drossel 10 mH
C	311	227 956	1	Keramik	220 pF/ 63 V/ 2 %	L 202	228 291	1 KW-Vorkreis
C	312	227 957	1	Keramik	330 pF/ 63 V/ 2 %	L 205	228 286	1 LW-Oszillator
C	313	227 958	1	Styroflex	1,2 nF/ 25 V/2,5 %	L 206	228 287	1 MW-Oszillator
C	314	227 892	10	Keramik	47 nF/ 12 V/20 %	L 207	228 288	1 KW-Oszillator
C	315	227 888	2	Keramik	82 pF/ 63 V/ 2 %	L 208	228 280	1 ZF-AM
C	316	227 948	3	Keramik	10 nF/ 12 V/20 %	L 209	228 281	1 ZF-AM
C	317	227 905	7	Keramik	1 nF/500 V/20 %	L 301	228 282	2 ZF-FM
C	318	227 963	2	Keramik	10 nF/ 30 V/20 %	L 302	228 289	1 ZF-AM
C	319	227 892	10	Keramik	47 nF/ 12 V/20 %	L 303	228 282	2 ZF-FM
C	320	227 948	3	Keramik	10 nF/ 12 V/20 %	L 304	228 284	1 ZF-FM
C	321	227 946	2	Keramik	47 nF/ 30 V/20 %	L 305	228 290	1 ZF-FM
C	322	227 967	3	Keramik	18 pF/ 63 V/ 2 %	L 401	228 292	1 Decoder
C	323	227 967	3	Keramik	18 pF/ 63 V/ 2 %	L 402	228 293	1 Decoder
C	324	227 969	1	Keramik	330 pF/ 63 V/ 2 %	L 403	228 294	1 Decoder
C	325	227 970	1	Keramik	220 pF/ 63 V/ 2 %	L 404	228 295	1 Decoder
C	326	227 971	1	Keramik	120 pF/ 63 V/ 2 %
C	327	222 213	2	Elyt	1 μF/ 50 V	R 101	224 548	3 100 Ω/0,25 W/5 %
C	328	227 892	10	Keramik	47 nF/ 12 V/20 %	R 102	220 539	6 47 kΩ/0,25 W/5 %
C	329	227 905	7	Keramik	1 nF/500 V/20 %	R 103	220 539	6 47 kΩ/0,25 W/5 %
C	330	227 923	4	Keramik	0,1 μF/ 12 V/20 %	R 104	220 547	4 8,2 kΩ/0,25 W/5 %
C	331	227 892	10	Keramik	47 nF/ 12 V/20 %	R 105	224 589	4 100 kΩ/0,25 W/5 %
C	332	227 892	10	Keramik	47 nF/ 12 V/20 %	R 106	224 589	4 100 kΩ/0,25 W/5 %
C	333	227 905	7	Keramik	1 nF/500 V/20 %	R 107	216 429	3 4,7 kΩ/0,25 W/5 %
C	334	227 923	4	Keramik	0,1 μF/ 12 V/20 %	R 108	216 385	2 15 kΩ/0,25 W/5 %
C	335	227 963	2	Keramik	0,1 μF/ 30 V/20 %	R 109	217 861	3 2,2 kΩ/0,25 W/5 %
C	336	227 949	2	Elyt	10 μF/ 16 V/10 %	R 110	220 548	4 1 kΩ/0,25 W/5 %
C	337	227 892	10	Keramik	47 nF/ 12 V/20 %	R 111	220 548	4 1 kΩ/0,25 W/5 %
C	338	227 892	10	Keramik	47 nF/ 12 V/20 %	R 112	224 593	2 220 Ω/0,25 W/5 %
C	339	227 918	6	Keramik	10 nF/ 16 V/20 %	R 113	220 589	1 680 Ω/0,25 W/5 %
C	401	241 246	2	Folie	10 nF/ 63 V/ 5 %	R 201	224 548	3 100 Ω/0,25 W/5 %
C	402	241 247	2	Folie	15 nF/ 63 V/ 5 %	R 202	220 526	3 3,3 kΩ/0,25 W/5 %
C	403	241 246	2	Folie	10 nF/ 63 V/ 5 %	R 204	220 539	6 47 kΩ/0,25 W/5 %
C	404	227 897	2	Styroflex	4,7 nF/ 63 V/10 %	R 205	216 429	3 4,7 kΩ/0,25 W/5 %
C	405	227 925	1	Polykarbon	10 nF/250 V/ 5 %	R 206	220 539	6 47 kΩ/0,25 W/5 %
C	406	241 247	2	Folie	15 nF/ 63 V/ 5 %	R 207	228 265	2 270 kΩ/0,25 W/5 %
C	407	227 931	1	Styroflex	1,8 nF/ 63 V/10 %	R 209	211 202	6 10 kΩ/0,25 W/5 %
C	408	227 898	3	Styroflex	2,2 nF/ 63 V/10 %	R 210	220 526	3 3,3 kΩ/0,25 W/5 %
C	409	222 495	6	Folie	0,1 μF/250 V/ 5 %	R 211	224 733	4 1 MΩ/0,25 W/5 %
C	411	227 889	4	Keramik	150 pF/ 63 V/ 2 %	R 301	220 548	4 1 kΩ/0,25 W/5 %
C	412	241 350	2	Keramik	100 pF/ 63 V/ 2 %	R 302	228 264	1 150 kΩ/0,25 W/5 %
C	413	233 917	2	Keramik	22 nF/ 50 V/20 %	R 303	211 202	6 10 kΩ/0,25 W/5 %
C	414	222 495	6	Folie	0,1 μF/250 V/ 5 %	R 304	216 385	2 15 kΩ/0,25 W/5 %
C	415	227 886	4	Styroflex	680 pF/ 63 V/2,5 %	R 305	211 202	6 10 kΩ/0,25 W/5 %
C	416	233 917	2	Keramik	22 nF/ 50 V/20 %	R 306	216 430	3 22 kΩ/0,25 W/5 %
C	417	222 495	6	Folie	0,1 μF/250 V/ 5 %	R 307	228 235	2 560 kΩ/0,25 W/5 %
						R 308	216 350	1 1,8 kΩ/0,25 W/5 %

Pos.	Art.-Nr.	Stck	Bezeichnung
R 309	220 548	4	1	kΩ/0,25 W/5 %
R 310	216 345	2	150	Ω/0,25 W/5 %
R 311	211 202	6	10	kΩ/0,25 W/5 %
R 312	216 326	2	820	Ω/0,25 W/5 %
R 313	220 543	2	12	kΩ/0,25 W/5 %
R 314	220 543	2	12	kΩ/0,25 W/5 %
R 315	216 345	2	150	Ω/0,25 W/5 %
R 316	217 861	3	2,2	kΩ/0,25 W/5 %
R 317	216 429	3	4,7	kΩ/0,25 W/5 %
R 318	228 259	1	27	kΩ/0,25 W/5 %
R 320	216 838	1	1,5	kΩ/0,25 W/5 %
R 321	220 524	6	10	kΩ/0,25 W/5 %
R 322	228 243	1	270	Ω/0,25 W/5 %
R 324	228 265	2	270	kΩ/0,25 W/5 %
R 325	224 733	4	1	MΩ/0,25 W/5 %
R 326	220 547	4	8,2	kΩ/0,25 W/5 %
R 327	217 841	1	2,7	kΩ/0,25 W/5 %
R 328	217 861	3	2,2	kΩ/0,25 W/5 %
R 329	228 235	2	560	kΩ/0,25 W/5 %
R 330	237 216	1	47	kΩ/0,25 W/5 %
R 340	228 231	1	Steller	10 kΩ
R 341	228 232	1	Steller	47 kΩ
R 402	220 526	3	3,3	kΩ/0,25 W/5 %
R 403	211 202	6	10	kΩ/0,25 W/5 %
R 404	228 260	1	39	kΩ/0,25 W/5 %
R 406	216 382	1	470	Ω/0,25 W/5 %
R 407	216 430	3	22	kΩ/0,25 W/5 %
R 408	220 539	6	47	kΩ/0,25 W/5 %
R 409	224 589	4	100	kΩ/0,25 W/5 %
R 410	228 243	1	270	Ω/0,25 W/5 %
R 411	216 838	1	1,5	kΩ/0,25 W/5 %
R 412	220 547	4	8,2	kΩ/0,25 W/5 %
R 413	224 589	4	100	kΩ/0,25 W/5 %
R 414	216 430	3	22	kΩ/0,25 W/5 %
R 415	220 539	6	47	kΩ/0,25 W/5 %
R 416	228 239	1	33	kΩ/0,25 W/5 %
R 417	228 243	1	270	Ω/0,25 W/5 %
R 418	216 838	1	1,5	kΩ/0,25 W/5 %
R 419	220 547	1	8,2	kΩ/0,25 W/5 %
R 420	224 733	4	1	MΩ/0,25 W/5 %
R 421	224 733	4	1	MΩ/0,25 W/5 %
R 430	228 234	1	Steller	470 Ω
R 431	228 233	1	Steller	4,7 kΩ
R 432	233 753	1	Steller	1 kΩ
R 501	220 526	2	3,3	kΩ/0,25 W/5 %
R 502	224 548	3	100	Ω/0,25 W/5 %
R 503	224 593	2	220	Ω/0,25 W/5 %
R 504	241 245	1	12	Ω/0,25 W/5 %
T 101	228 269	1		BF 245 B
T 102	228 223	1		BF 245 A
T 103	228 270	4		BF 494
T 201	228 270	4		BF 494
T 202	228 270	4		BF 494
T 301	228 270	4		BF 494
T 302	239 465	3		BC 548 A
T 401	239 465	3		BC 548 A
T 402	239 465	3		BC 548 A
T 501	222 209	1		2 N 2218 A
X 101	228 268	3	Ferritperle
X 102	228 268	3	Ferritperle
X 301	228 268	3	Ferritperle
			Cassettendeck
100	210 472	12	Zylinderschraube	AM 3 x 4
101	240 358	1	Winkel mit Konus kpl.
106	235 452	1	Memory-Zähler kpl.
107	210 478	1	Zylinderschraube	AM 3 x 5,5
108	235 134	1	Zählerriemen
109	210 144	4	Sicherungsschreibe 1,9
110	235 162	1	Schalthebel
111	210 145	10	Sicherungsscheibe 2,3
112	235 382	1	Zugfeder
113	235 056	1	Ejecthebel 1
114	210 145	1	Sicherungsscheibe 2,3
115	235 057	1	Ejecthebel 2
116	235 269	1	Zugfeder
117	235 152	1	Zugfeder

Pos.	Art.-Nr.	Stck	Bezeichnung
118	235 055	1	Aufnahmeschiene
119	235 453	1	Kopfeinheit kpl.
120	210 433	2	Zylinderschraube M 2 x 8
121	226 881	2	Buchse
122	210 434	2	Zylinderschraube M 2 x 6
123	235 454	1	Aufnahme-Wiedergabekopf kpl.
124	235 455	1	Löschkopf kpl.
125	235 118	1	Blattfeder
126	210 485	2	Zylinderschraube AM 3 x 7
127	235 665	2	Kabelhalter
128	241 771	4	Befestigungsteile kpl.
129	235 470	1	Platine kpl.
130	235 067	1	Blattfeder (mitte)
131	240 357	1	Schenkelfeder
132	235 456	1	Schacht kpl.
133	235 066	1	Blattfeder (rechts)
134	235 065	1	Blattfeder (links)
135	235 042	1	Leuchtfenster
136	235 160	1	Blende kpl.
137	210 147	1	Sicherungsscheibe 4
138	200 650	3	Gummitülle
139	235 156	1	Drahtfeder
140	235 074	1	Bremsplatte
141	210 472	12	Zylinderschraube AM 3 x 4
142	210 469	2	Zylinderschraube AM 3 x 3
143	210 586	1	Sicherungsscheibe 3,2/7/0,5
144	235 017	2	Auflage
145	235 354	1	Haltefeder kpl.
146	209 353	1	Kugel 2
147	211 306	3	Kugel 3,5
148	235 115	1	Kopfträgerplatte kpl.
149	235 155	1	Druckfeder
150	235 457	2	Mitnehmer kpl.
151	210 144	4	Sicherungsscheibe 1,9
152	235 150	2	Druckfeder
153	235 625	1	Phototransistor (T 6) BP X 81
154	235 458	1	Bandlaufüberwachung
155	209 443	1	Lampe 12 V
156	210 472	12	Zylinderschraube AM 3 x 4
157	235 244	1	Haltewinkel
158	235 080	1	Schaltkulisse
159	210 472	12	Zylinderschraube AM 3 x 4
160	235 017	2	Auflage
161	210 144	4	Sicherungsscheibe 1,9
162	235 157	1	Schenkelfeder
163	235 459	1	Andruckhebel kpl.
164	235 179	1	Anschlag
165	210 472	12	Zylinderschraube AM 3 x 4
166	235 105	1	Achse
168	235 163	7	Schenkelfeder
169	241 778	1	Ejecttaste kpl.
170	241 774	1	Record-Taste kpl.
171	241 776	4	Taste kpl.
172	241 780	1	Start-Taste kpl.
173	241 772	1	Tastatur kpl.
174	210 147	2	Sicherungsscheibe
175	210 556	1	Scheibe (Polyathylen) 2,4 x 6 x 0,5
200	227 467	4	Sechskantblechschraube B 2,9 x 6,5
201	235 035	1	Winkelblech links
202	235 098	1	Sperrhebel
203	210 145	10	Sicherungsscheibe 2,3
204	235 120	1	Klappe
205	210 472	2	Zylinderschraube AM 3 x 4
206	235 469	1	Zugmagnet kpl.
207	235 223	1	Druckfeder
208	235 097	1	Anker
209	235 233	1	Auslöser
210	235 068	1	Lagerbock
211	235 052	1	Gabel
212	210 469	2	Zylinderschraube AM 3 x 3
213	235 152	2	Zugfeder
220	236 998	1	Netzschalter m. Spez.-C kpl.
221	200 444	1	Federscheibe
222	236 605	1	Schalterplatte m. Spez.-C kpl.
223	230 355	1	Kondensator 68 nF/250 V/20 %
224	236 335	1	Schieber
225	230 148	1	Schaltwinkel
226	230 296	1	Zugfeder

Fig. 43 Explosionsdarstellung 2

Fig. 44 Explosionsdarstellung 3

* bis Gerät-Nr. 123 899
** ab Gerät-Nr. 123 900

Pos.		Art.-Nr.	Stck	Bezeichnung
				Ersatzteile für Ausführung "HB"
	91	234 195	1	Antennenkopplung kpl.
C	601	230 826	1	Keramik 470 pF/500 V/10 %
C	602	227 885	1	Keramik 33 pF/500 V/10 %
L	601	234 198	1	Drossel 4 mH
L	602	234 199	1	Drossel 2,5 mH
R	601	220 546	1	5,6 kOhm/25 W/5 %
				Ersatzteile und Servicehinweise für den Automatikspieler Dual 1228 sind der Serviceanleitung Dual 1228 zu entnehmen!

Änderungen vorbehalten!

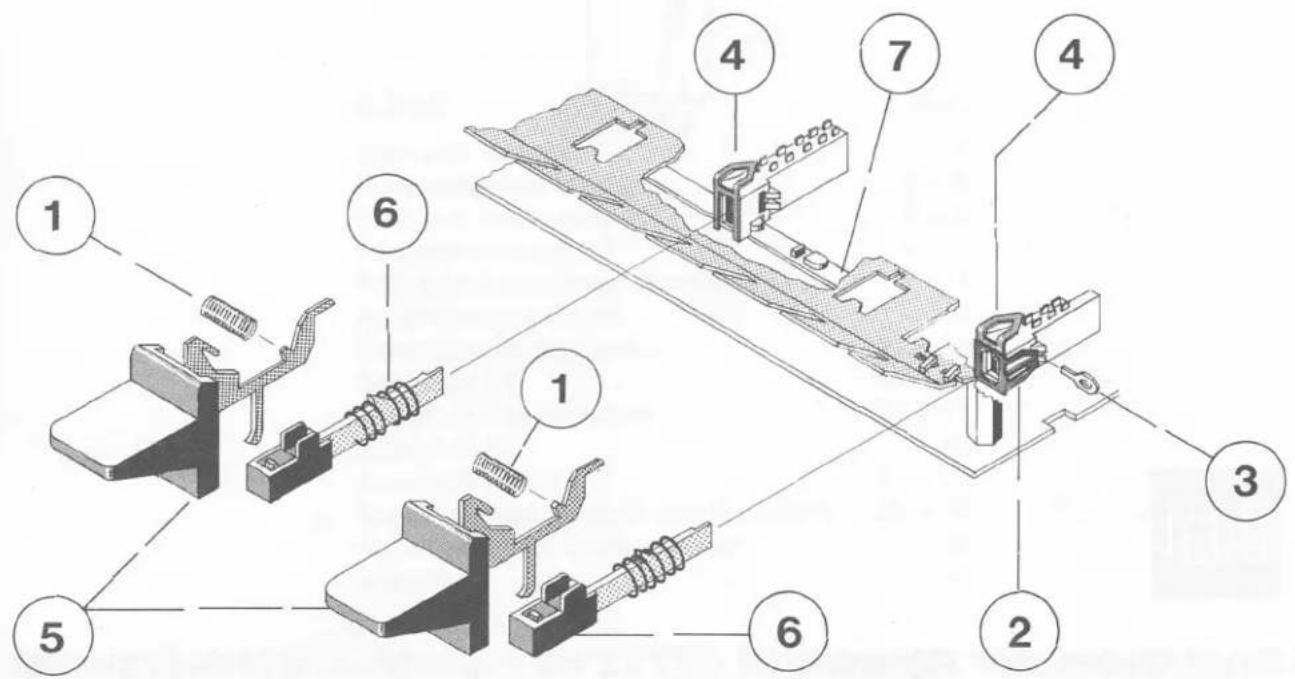

Auswechseln der Tastenschieber

Werkbrett, Seitenteile, Frontblende sowie Lichtkasten abnehmen. Druckfeder 1 entfernen, (Bei sich gegenseitig auslösen- den Tasten Feder 2 leicht anheben und Schaltherz 3 heraus- nehmen).

Feder 4 anheben, Schaltstange 7 nach rechts drücken bis der Schieber 6 ausrastet, Taste 5 mit dem Schieber 6 nach vorne herausziehen. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Dual Gebrüder Steidinger · 7742 St. Georgen/Schwarzwald
