Produkttyp	Dunstabzugshaube
Marke	Exquisit
Modell	KFD 80-8.1
Farbe	Schwarz
Abmessungen (B x T x H)	795 x 365 x 396 mm
Kaminhöhe (ausziehbar, inkl. Haube)	Bis zu 1155 mm
Nettogewicht	18 kg
Leistungsaufnahme	100 W
Elektrischer Anschluss	220-240 V / 50 Hz
Lampentyp & Leistung	LED, 2 x 1.5 W, Fassung E14
Abluftanschlussdurchmesser	150 mm (15 cm)
Lüfterstufen	3 Stufen (einstellbar über Tasten)
Betriebsarten	Abluft und Umluft (optionaler Aktivkohlefilter)
Fettfilter	Aluminium, waschbar (monatliche Reinigung)
Aktivkohlefilter	Optional, alle 6-12 Monate ersetzen
Mindestabstand über Elektrokochfeld	650 mm
Mindestabstand über Gaskochfeld	700 mm (max 750 mm)
Nachlaufzeit	Programmierbar 1-9 Minuten
Bedienelemente	5 Drucktastenschalter (Ein/Aus, Stufe -, Stufe +, Nachlauf, Licht)
Mitgeliefertes Zubehör	2 Kaminverkleidungen, Abluftschlauch (1,5 m), Luftauslassabdeckung, Wandhalterung, Montagematerial
Garantie	24 Monate (private Nutzung)

Häufig gestellte Fragen - KFD 80-8.1 Exquisit

Wie reinige ich den Fettfilter?

Entfernen Sie die Metallfilterkassette, indem Sie die Clips nach unten drücken. Weichen Sie den Filter in warmer Spüllösung ein, spülen Sie ihn gründlich aus und lassen Sie ihn trocknen. Monatlich reinigen. Keine Scheuermittel verwenden.

Wann sollte ich den Aktivkohlefilter ersetzen?

Alle 6-12 Monate je nach Nutzung ersetzen. Der Filter kann nicht gewaschen oder wiederverwendet werden. Nur Originalfilter verwenden.

Welche Mindestabstände gelten für die Installation?

Bei Elektrokochfeldern: 650 mm. Bei Gaskochfeldern: 700 mm (max. 750 mm). Wenn die Anleitung des Gaskochfelds einen größeren Abstand vorschreibt, diesen beachten.

Kann die Haube mit einem Gasherd verwendet werden?

Ja, aber sorgen Sie für ausreichende Belüftung. Flambieren Sie niemals unter der Haube. Beachten Sie den Mindestabstand von 700 mm.

Wie stelle ich die Nachlaufzeit ein?

Schalten Sie die Haube ein und drücken Sie die Nachlauftaste 3 Sekunden lang, bis die Anzeige blinkt. Stellen Sie mit den Geschwindigkeitstasten 1-9 Minuten ein. Drücken Sie erneut die Nachlauftaste, um zu speichern.

Was tun, wenn das Licht nicht funktioniert?

Prüfen Sie, ob die Lampe defekt ist. Ersetzen Sie sie durch eine neue LED-Lampe mit max. 1,5 W, Fassung E14. Trennen Sie die Stromversorgung vor dem Austausch.

Wie installiere ich die Haube für den Umluftbetrieb?

Aktivkohlefilter einsetzen (separat bestellen). Entfernen Sie die Rückschlagklappe. Stellen Sie sicher, dass der innere Kamin ausreichend für den Luftauslass herausragt. Die gereinigte Luft strömt in den Raum zurück.

Wie wechsle ich die LED-Lampe?

Stromversorgung trennen. Filtereinheit entfernen. Die defekte Lampe gegen den Uhrzeigersinn abschrauben. Neue Lampe mit einem sauberen Tuch einschrauben. Filter wieder einsetzen.

Wie lang ist die Garantiezeit?

24 Monate ab Kaufdatum für private Nutzung. Erste 6 Monate kostenlose Reparatur; in den nächsten 18 Monaten muss der Käufer nachweisen, dass der Mangel bereits bei Lieferung bestand. Bei gewerblicher Nutzung: 12 Monate.

Wo finde ich das Typenschild?

Öffnen Sie die Haube und entfernen Sie die Filterkassette. Das Typenschild befindet sich im Inneren des Geräts am Gehäuse.

BEDIENUNGSANLEITUNG KFD 80-8.1 Exquisit

Gebrauchs- und Montageanweisung User manual

Einleitung

Vor Inbetriebnahme des Gerätes unbedingt die Gebrauchsanweisung aufmerksam durchlesen. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb.

Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.

Die Gebrauchsanweisung zum späteren Nachschlagen aufbewahren und an eventuelle Nachbesitzer weitergeben. Bei Fragen zu Themen, die in dieser Gebrauchsanweisung nicht ausführlich genug beschrieben sind oder wenn eine neue Gebrauchsanweisung gewünscht wird, auf unsere Website- gehen oder den Kundendienst ^2 Deutschland kontaktieren.

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Deshalb behalten wir uns Änderungen in Form, Ausstattung und Technik vor.

Bestimmungsgemäße Verwendung

Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Wird das Gerät zweckentfremdet oder anders als in dieser Gebrauchsanweisung beschrieben benutzt, wird vom Hersteller keine Haftung für eventuelle Schäden übernommen.

Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.

^1 www.exquisit.de

^2 Kundendienst Tel. [phone]

Gerät kennenlernen

Lieferumfang

1x Gerät

2x Kaminblenden 400 mm mit Wandhalterung und Kaminblenden-Halterungen

1x Luftauslassdeckel

1x Zubehörmaterial

1x Abluftschlauch 153mm ∅, 1,5 m Länge

1x Gebrauchsanweisung

Bezeichnung

1) Kamin
2) Gehäuse
3) Beleuchtung
4) Bedienknöpfe

Abbildung 1 Gerät kennenlernen

Wenn der Luftauslassdeckel im Lieferumfang fehlt, prüfen, ob er schon im Abluftstutzen montiert ist.

Im Lieferumfang nicht inbegriffen:

• Aktivkohlefilter für Umluftbetrieb, optional
• (beim Kundendienst ^2 bestellbar)
• Abluftschlauch für Abluftbetrieb

Zubehör für den Einbau

Abbildung	Anzahl	Bezeichnung
	1x	Abluftschlauch
	1x	Luftauslassdeckel
	1x	Wandhalterung
	2x	Kaminblenden-Halterungen
	2x	Kaminblenden
	1x	Montagematerial

Inhaltsverzeichnis

1 Zu Ihrer Sicherheit....7

1.1 Sicherheit und Verantwortung......8

1.2 Sicherheit und Warnungen 8

2 Montage....9

2.2 Gerät zur Montage vorbereiten ....10

2.3 Montage im Abluftbetrieb 13

2.4 Montage im Umluftbetrieb 14

2.5 Wandmontage 15

3 Inbetriebnahme....18

3.1 Bedienblende ....18

4 Wartung und Pflege 19

4.1 Reinigen des Gerätes 20

4.2 Fettfilter reinigen ....20

4.3 Aktivkohlefilter wechseln 21

4.4 Leuchtmittel auswechseln 22

4.5 Gerät außer Betrieb nehmen....23

4.6 Verringern der Umweltauswirkung ......23

5 Fehler beheben....24

6 Kundendienst....25

7 Garantiebedingungen....26

8 Technische Daten....28

9 Entsorgung....29

1 Zu Ihrer Sicherheit

Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen.

Erklärung der Sicherheitshinweise

GEFAHR

Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt!

WARNUNG

Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!

VORSICHT

Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mäßigen Verletzungen führen kann!

ACHTUNG

Bezeichnet eine Situation, welche bei Nichtbeachtung zu Sachschäden führt.

STROMSCHLAGGEFAHR!

VERBRÜHUNGSGEFAHR!

BRANDGEFAHR!

Informationen und Hinweise, die zu beachten sind.
• Markiert eine Aufzählung.
√ Markiert Prüfungsschritte der Reihe nach.
1. Markiert Arbeitsschritte der Reihe nach.
→ Beschreibt die Reaktion des Gerätes auf den Arbeitsschritt

Zu Ihrer Sicherheit

1.1 Sicherheit und Verantwortung

Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten

GEFAHR

ERSTICKUNGSGEFAHR!

Verpackungstelle (z.B. Follen, Styropor) können für Kinder gefährlich sein. Verpackungsmaterial von Kindern fernhalten.

GEFAHR

Dieses Gerät ist nicht, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissens, zu benutzen, es sei denn, eine für ihre Sicherheit zuständige Person beaufsichtigt sie oder erteilt ihnen Anweisungen, wie das Gerät zu benutzen ist. Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

1.2 Sicherheit und Warnungen

GEFAHR

STROMSCHLAGGEFAHR!

Den Stecker am Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen anfassen.

• Das Gerät nur nach Angaben der Gebrauchsanweisung montieren und anschließen.
• Im Notfall sofort den Stecker aus der Steckdose ziehen.
• Den Stecker nicht am Kabel aus der Steckdose ziehen.
• Vor jedem Reinigungs- oder Wartungseingriff den Stecker aus der Steckdose ziehen.
• Ein beschädigtes Stromversorgungskabel unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt lassen.
• Wenn Kabel oder Stecker beschädigt sind, das Gerät nicht mehr benutzen.
• Außer den in dieser Gebrauchsanweisung beschriebenen Reinigungs- und Wartungsarbeiten keine Eingriffe am Gerät vornehmen.
  2.

Montage

2 Montage

2.1 Gerät auspacken

Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Im Schadensfall an den Lieferanten wenden.

Transportschutz entfernen

VORSICHT

VERLETZUNGSGEFAHR!

Klebestreifen nicht mit einem scharfen Gegenstand, z.B. Teppichmesser, durchtrennen. Es können Verletzungen entstehen. Das Gerät ist für den Transport geschützt. Alle Verpackungsteile, Folien und Klebebänder entfernen. Kleberückstände mit Reinigungsbenzin entfernen. Alle Klebebänder und Verpackungsteile auch aus dem Inneren des Gerätes entfernen.

VORSICHT

Das Gerät nur verpackt transportieren, um Personen- und Sachschäden zu vermelden. Originalkarton und Verpackungsformteile aufbewahren. Das Gerät nur in der Originalverpackung transportieren.

Montage

2.2 Gerät zur Montage vorbereiten

Die Dunstabzugshaube ist sowohl im Abluft- als auch im Umluftbetrieb einsetzbar.

WARNUNG

STROMSCHLAGGEFAHR!

Die Montagearbeiten und die elektrische Verkabelung nur von einer Elektro-Fachkraft in Übereinstimmung mit sämtlichen in Ihrem Land geltenden Vorschriften und Normen durchführen lassen, einschließlich der Brandschutzmaßnahmen.

• Falschanschluss kann zur Zerstörung der Leistungselektronik führen.
  • Die Anschlussdaten auf dem Typenschild müssen mit denen des Stromversorgungsnetzes übereinstimmen.
• Das Gerät nur über eine vorschriftsmäßig geerdete Schutzkontakt-Steckdose anschließen.

Die Anschlussdaten sind auf dem Typenschild und im Kapitel
„Technische Angaben“ dieser Gebrauchsanweisung ersichtlich.
Die Dunstabzugshaube öffnen und die Filterkassette entnehmen.
Das Typenschild befindet sich im Geräteinneren.

Abbildung 2 Typenschild

VORSICHT

VERLETZUNGSGEFAHR!

• Die Dunstabzugshaube zu zweit montieren.
- Beim Bohren in eine Wand oder Decke vorher prüfen, dass sich an dieser Stelle keine Stromleitungen oder andere verborgene Rohre und Leitungen befinden.
- Nur Montagematerial verwenden, dass für die Beschaffenheit der Decken und Wände geeignet ist.

Montage

Vor der Montage der Dunstabzugshaube den Abluftstulzen am Gehäuse montieren.

Zur Befestigung des Abluftstutzens am Gehäuse die mitgelieferten Schrauben verwenden. Längere Schrauben könnten die innen liegende Verdrahtung beschädigen. Bei Nichtbefolgen dieser Anweisung besteht kein Garantieanspruch. Das Gerät

• so anbringen, dass der Netzstecker zugänglich ist. Das Stromkabel nicht einklemmen oder beschädigen.
• nicht mit Mehrfachsteckdosen oder Verlängerungskabeln am Stromnetz anschließen.
• nicht im Freien betreiben.
  • entsprechend den vorgeschriebenen Mindestabständen montieren.

Mindestabstände

Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Oberkante der Kochmulde bis zur Unterkante der Dunstabzugshaube einzuhalten:

	Abstand
Elektroherde	650 mm
Gasherde	700 mm
maximal	750 mm

Tabelle 2 Mindestabstände

Wird die Dunstabzugshaube über einem Gasherd eingebaut und die Montageanweisung für die Gaskochmulde schreibt einen größeren Abstand vor, so ist der größere Abstand zu berücksichtigen.

Montage

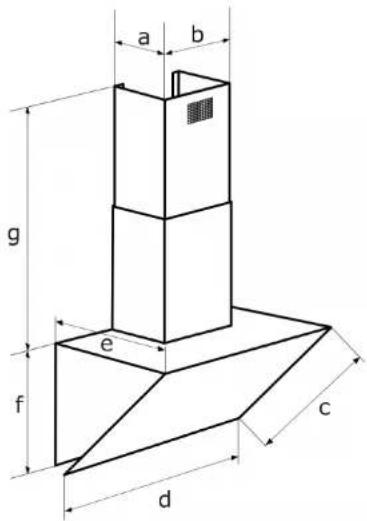

Gerätemaße	mm
Höhe	396
Breite	795
Tlefe	365
Höhe Kamin (ausziehbar)	669

Tabelle 3 Gerätemaße

Abbildung 3 Gerätemeße

Montage

2.3 Montage im Abluftbetrieb

Bei Abluftbetrieb wird die angesaugte Luft durch den Fettfilter gereinigt und danach über einen Abluftkanal ins Freie geleitet. Deshalb immer für ausreichende Zuluft sorgen.

GEFAHR

LEBENSGEFAHR!

Die Abluft nicht in einen Rauch- oder Abgasschornstein einleiten. Das Einleiten der Abluft in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht zulässig. Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.

• Die Dunstabzugshaube nicht mit anderen Abzugskanälen verbinden, an denen bereits andere Geräte installiert sind, die man mit anderen Energiequellen als Strom betreibt (z.B. Boller, Gasherde usw.).
• Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhalten.
• Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten wie Kohle- oder Ölöfen und Gas-Thermen im selben Raum bestimmten Einschränkungen.

Die Abluft wird in einen Luftschacht oder nach außen geführt.

- Beim Anschluss an einen Luftschacht darf der Abluftschlauch nicht zu weit in den Schacht hineinragen.

- Bei der Abluftführung nach außen empfiehlt sich, an der Außenseite eine Lüftungsklappe (nicht im Lieferumfang enthalten) anzubringen.

Abbildung 4 Luftschacht

Montage

2.4 Montage im Umluftbetrieb

Für den Umluftbetrieb ist der Einbau von Aktivkohlefiltern notwendig. Wenn der Aktivkohlefilter eingebaut ist, verringert sich die Abluftleistung.

Die angesaugte Luft wird zuerst über den Fettfilter und danach über einen zusätzlichen Aktivkohlefilter geleitet und gereinigt wieder in den Küchenraum abgegeben. Die Luftaustrittsöffnungen am Kamin müssen offen sein, damit die gereinigte Luft ungehindert in den Raum ausströmen kann.

Der innere Kaminschacht dieser Dunstabzugshaube muss soweit über den äußeren Kaminschacht hinausragen, dass die gereinigte Luft ungehindert durch die Luftaustrittsöffnungen ausströmen kann. Abbildung 5 Umlu

Im Umluftbetrieb muss man die Rückstauklappe entfernen, da sonst die Dunstabzugshaube nicht funktioniert.

Aktivkohlefilter einsetzen

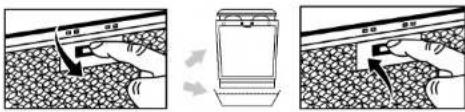

1. Den Fettfilter durch Gegendrücken des Verschlusses herausnehmen; wenn nötig nochmal reinigen.

Abbildung 6 Feitfilter Jäsen

1. Den Aktivkohlefilter in beide Seiten einsetzen und drehen, bis er einrastet.
2. Prüfen, ob der Aktivkohlefilter fest montiert ist.

Abbildung 7 Aktivkohleßiter befestigen

Die Aktivkohlefilter sind optional und beim Kundendienst ^1 bestellbar.

^4 Kundendienst Tel. [phone]

Montage

2.5 Wandmontage

Benötigtes Werkzeug	Bezeichnung
	Bohrer
	Kreuzschlitz-Schraubendreher
	Maßband
	Isolierband

Tabelle 4 Benötigtes Werkzeug

Montage

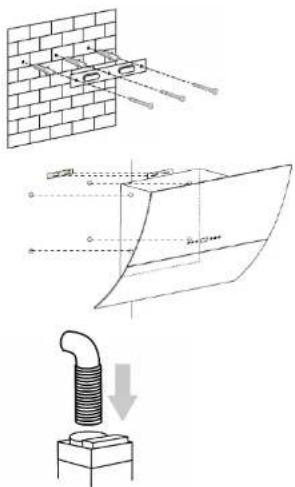

1. Die Wandhalterung an die Wand halten und 3 Bohrlöcher markieren.

2. Drei Löcher in die Wand hobran (3x8 mm)

3. Die Dübel fixieren.

4. Die Wandhalterung mit 3 Schrauben (ST4x30 mm) montieren.

5. Die Dunstabzugshaube an die Wandhalterung hängen und gut festhalten.

6. Bohrlöcher markieren.

7. Vier Löcher in die Wand bohren.

8. Die Dübel fixieren.

9. Die Dunstabzugshaube an die Wandhalterung anhängen.

10. Mit 4 Schrauben montieren.

11. Den Luftauslassdeckel im Abluftstutzen der Dunstabzugshaube befestigen (wenn nicht bereits vormontiert).

12. Den Abluftschlauch auf den Abluftstutzen montieren. Der Abluftschlauch ist im Lieferumfang enthalten.

13. Zur Montage der oberen und mittleren Kaminhalterung eine Senkrechte nach oben ziehen.

14. Die Löcher der Halterungen anzeichnen, 8 mm Löcher bohren und die Dübel einsetzen.

15. Die Halterungen anschrauben.

16. Die untere Kaminblende auf die Haube setzen.

17. Die untere Kaminblende mit der mittleren Kaminhalterung verbinden, welche bereits an der Wand montiert ist.

1. Den oberen Kamin in den unteren Kamin einsetzen.
2. Den oberen Kamin so weit herausziehen, bis die gewünschte Höhe erreicht ist.

1. Für die Montage der inneren Kaminblende gibt es zwei Möglichkeiten:
2. Die äußere und innere Kaminblende in die Halterungen einhängen (Fig. 1). oder Die innere Kaminblende mit 2 Schrauben jeweils seitlich an der Halterung anschrauben (Fig. 2). Die äußere Kaminblende in die Halterung einhängen.

Fig. 1

Fig. 2

Seite 17

Inbetriebnahme

3 Inbetriebnahme

Die Dunstabzugshaube zu Beginn jedes Kochvorgangs einschalten und einige Minuten nach dem Kochende wieder ausschalten. Dies beseitigt Kochdünste am wirkungsvollsten.

GEFAHR

ERSTICKUNGSGEFAHR! BRANDGEFAHR!

Immer für ausreichend Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit Gasherden oder anderen mit Flüssigbrennstoff betriebenen Geräten benutzt wird. Dunstabzugshaube immer mit Fettfilter betreiben. Fette oder Öle können sich bei Überhitzung leicht entzünden. Deshalb Speisezubereitung ständig überwachen.

• Über einer Kohle- oder Holzfeuerstelle ist der Betrieb nicht erlaubt.
• Keine Speisen unter der Dunstabzugshaube flambieren.
• Das Öffnen der Gaszufuhr von Gaskochfeldern unterlassen, solange kein Kochgeschirr auf dem Kochfeld steht.
  • Filter regelmäßig reinigen oder austauschen.

3.1 Bedienblende

Tastensymbol	Funktion
	EIN / AUSTaste zum Ein- und Ausschalten des Gerätes.
	Verringern der LüfterstufeTaste zum Verringern der Lüfterstufe.
	Erhöhen der LüfterstufeTaste zum Erhöhen der Lüfterstufe.

Seite | 18

Wartung und Pflege

Nachlaufzeit

Einstellen einer Nachlaufzeit von 1 bis 9 Minuten. Die Dunstabzugshaube läuft auf niedrigster Stufe welter und schaltet sich dann automatisch ab.

Die Dunstabzugshaube einschalten und die Taste „Nachlaufzeit“ für 3 Sekunden drücken, bis die Digitalanzeige blinkt.

Die Minuten mit der Taste „Verringern“ oder der Taste „Erhöhen“ einstellen. Die Taste „Nachlaufzeit“ erneut drücken, um die Einstellung zu speichern.

Die Taste 10 Sekunden lang nicht drücken, um die letzte Einstellung automatisch zu speichern.

Beleuchtung

Taste zum Ein- und Ausschalten der Beleuchtung.

Die Digital-Anzelge schaltet sich im laufenden Betrieb der Dunstabzugshaube nach 2 Minuten aus. Wird eine der Tasten betätigt, leuchtet die Anzelge wieder auf.

4 Wartung und Pflege

Regelmäßige Wartung und Pflege erhöht die Lebensdauer des Gerätes.

WARNUNG

STROMSCHLAGGEFAHR!

Das Gerät darf während der Reinigung/Wartung nicht am Stromnetz angeschlossen sein. Vor Reinigungs- und Wartungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. Das Gerät nie mit Dampfreinigungsgeräten oder Hochdruckreinigern reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen.

• Heißer Dampf kann zu Schäden an Kunststoffteilen führen.
• Das Gerät muss vor Inbetriebnahme trocken sein.
• Keine scheuernden oder aggressiven Reinigungsmittel benutzen.
• Nicht mit spitzen Gegenständen In das Schutzgitter des Motors oder in andere elektrische Teile eindringen.
• Niemals den Filterzustand bei laufender Dunstabzugshaube prüfen.
• Dunstabzugshaube nur mit eingesetzter Lampe betreiben, um das Risiko eines Stromschlags zu vermeiden.

Wartung und Pflege

VORSICHT

VERBRÜHUNGSGEFAHR

Beim Reinigen die Wassertemperatur so wählen, dass keine Verbrühungen entstehen können.

4.1 Reinigen des Gerätes

Aus hygienischen Gründen die Dunstabzugshaube regelmäßig reinigen. Wie oft die Reinigung erforderlich ist, richtet sich nach den Betriebsstunden und dem Einsatz.

1. Verschluss der Metallfilterkassette nach unten drücken.
2. Metallfilterkassette vorsichtig entfernen.
3. Innen- und Außengehäuse einschließlich Bedienblende mit einem weichen feuchten Tuch und warmer Spülmittellauge reinigen. Milde Spülmittel verwenden. Kelne scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!
4. Mit einem welchen Tuch trocknen.
5. Metallfilterkassette wiedereinsetzen.
6. Gerät nach der Reinigung am Stromnetz anschließen.

4.2 Fettfilter reinigen

Den Metall-Fettfilter regelmäßig jeden Monat reinigen. Wie oft die Reinigung erforderlich ist, richtet sich nach den Betriebsstunden und dem Einsatz.

WARNUNG

BRANDGEFAHR!

Filterwechsel und Reinigungsintervalle einhalten. Bei Nichtbeachtung besteht Brandgefahr infolge von Fettablagerung.

1. Den Verschluss der Metallfilterkassette nach unten drücken.
2. Die Metallfilterkassette vorsichtig herausnehmen.
3. Filter in warmer Spülmittellauge einweichen und reinigen. Keine scharfen Reinigungsmittel, Bürsten oder Scheuersand verwenden.
4. Gründlich mit warmem Wasser abspülen und trocknen lassen.
5. Die Metallfilterkassette wiedereinsetzen.
6. Gerät an die Stromversorgung anschließen.

Wartung und Pflege

Nach mehreren Reinigungsvorgängen kann sich die Farbe des Metallfilters verändern. Dies ist ein ganz normaler Vorgang und kann nicht zum Austausch des Filters unter Garantie führen. Er beeinträchtigt in keiner Weise die Funktionsfähigkeit der Haube.

4.3 Aktivkohlefilter wechseln

Je nach Benutzung der Dunstabzugshaube im Umluftbetrieb Aktivkohlefilter halbjährlich auswechseln, mindestens jedoch jährlich. Dieser Filter weder waschen noch wiederverwenden!

Um eine einwandfreie Aufnahme der Gerüche zu garantieren, muss das Aktivkohlevolumen auf die Luftleistung der Haube abgestimmt sein. Die hohe Qualität der Aktivkohle garantiert bei normalem Einsatz der Dunstabzugshaube eine effiziente Aufnahme von Küchengerüchen. Deshalb nur Originalfilter verwenden und diese regelmäßig auslauschen.

1. Gerät vom Strom trennen.
2. Den Verschluss der Metallfilterkassette nach unten drücken (I).
3. Die Metallfilterkassette vorsichtig entfernen (II).
4. Aktivkohlefilter losdrehen, entnehmen und mit Hausmüll entsorgen.
5. Neue Aktivkohlefilter an beiden Seiten des Motors anbringen.
6. Die Filter auf die Plastiknasen drücken und im Uhrzeigersinn drehen bis sie einrasten (III).
7. Metallfilter wieder richtig einsetzen (IV).
8. Gerät an die Stromversorgung anschließen.

①

||

③

IV

Seite 21

Wartung und Pflege

4.4 Leuchtmittel auswechseln

Die Lampen des Gerätes durch den gleichen Lampentyp ersetzen.

WARNUNG

STROMSCHLAGGEFAHR!

Vor dem Leuchtmittelwechsel Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.

VORSICHT

VERBRENNUNGSGEFAHR

Das Leuchtmittel erst nach dem Abschalten des Gerätes und nach vollständigem Abkühlen des Leuchtmittels berühren.

Das Leuchtmittel nicht mit einer Wärmeisolierung oder anderem Material abdecken.

WARNUNG

VERLETZUNGSGEFAHR!

Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen. Nicht länger als 60 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.

Leuchtmitteldaten: 220-240 V, max. 1,5 W Fassung: E 14

1. Gerät vom Stromkreislauf trennen.
2. Zum Auswechseln der Leuchtmittel die Filtereinheit entfernen.
3. Defekte Leuchtmittel gegen den Uhrzeigersinn drehen und herausnehmen.
4. Das neue Leuchtmittel nicht direkt mit den Fingern berühren; zum
   Einschrauben ein sauberes Tuch benutzen.
5. Neue Leuchtmittel in der Leuchtmittelhalterung sorgfältig feststecken und
   im Uhrzeigersinn drehen.
6. Die Filtereinheit vorsichtig wieder in die Dunstabzugshaube einsetzen.
7. Gerät wieder an die Stromversorgung anschließen.

Die LED-Module beim Kundendienst ^5 bestellen.

4.5 Gerät außer Betrieb nehmen

Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.

4.6 Verringern der Umweltauswirkung

• Lüfterstufen an die Intensität der Kochdünste anpassen.
• Auf ausreichend Zuluft beim Betrieb der Dunstabzugshaube achten.
• Den Abstand zwischen Oberkante des Herdes und Unterkante der
  Dunstabzugshaube gemäß der Montageanweisung einhalten, um eine
  optimale Wirkung zu erzielen.
• Filter (Fettfilter/Geruchsfilter) in regelmäßigen Abständen reinigen bzw.
  wechseln.
  • Dunstabzugshaube nach dem Kochvorgang abschalten.
• Bei Dunstabzugshauben mit Nachlaufzeit diese Funktion aktivieren.
• Beleuchtung nach dem Kochen ausschalten.

Fehler beheben

5 Fehler beheben

WARNUNG

Reparaturen an elektrischen Geräten ausschließlich nur von einer hierfür qualifizierten Elektro-Fachkraft ausführen lassen. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbelführen und führt zu einem Verlust des Garantieanspruchs.

Störung	Mögliche Ursache	Maßnahmen
Beleuchtung funktioniert nicht.	Das Leuchtmittel ist defekt.	Leuchtmittel auswechseln (s. Kapitel 4.4).
Gerät funktioniert nicht.	Stecker ist nicht eingesteckt.	Gerät am Stromnetz anschließen.Prüfen, ob der Netzstecker richtig in der Steckdose steckt.
	Stromausfall	Prüfen, ob die Stromversorgung funktioniert und die Sicherungen intakt sind.
Dunstabzugshaube läuft, jedoch bleiben die Küchendünste erhalten.	Filter ist verschmutzt.	Filter reinigen bzw. ersetzen (s. Kapitel 4).
	bei Abluftbetrieb:	Abluftschlauch prüfen. Jeder Winkel verkürzt die Abluftleistung.

Kundendienst

6 Kundendienst

Kann man die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigen, den Kundendienst rufen. In diesem Fall keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst ausführen.

Der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen ist auch während der Garantiezeit nicht kostenlos.

Zuständiger Kundendienst:

EGS GmbH

Dieselstraße 1

33397 Rietberg / DEUTSCHLAND

Kundentelefon

für Deutschland 02944 9716-791

für Österreich 0820 200 170

E-Mail: [e-mail]

Internet: www.egs-gmbh.de

Reparaturaufträge kann man auch online eingeben.

Folgende Angaben sind nötigt, um den

Reparaturauftrag bearbeiten zu können:

1) Modell

2) Version

3) Batch

4) EAN

sowie die vollständige Anschrift, Telefon- Nr. und die Fehlerbeschreibung.

Gerätespezifische Angaben stehen auf dem Typenschild, das sich im Geräteinnern hinter der Filtereinheit der Dunstabzugshaube befindet.

Garantiebedingungen

7 Garantiebedingungen

Garantiebedingungen

Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein:

Leistungsdauer

Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während der ersten 5 Monate besetztigt der Kundendienst Mängel am Gerät unentgeltlich. Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 16 Monaten ist der Kaufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand. Bei gewerblicher Nutzung (z.B. in Hotels, Kantünen), oder bei Gemeinschaftsnutzung durch mehrere Haushalte, bebrägt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während der ersten 0 Monate besetztigt der Kundendienst Mängel am Gerät unentgeltlich. Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 16 Monaten ist der Kaufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand. Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für das Gerät, noch für die neu eingebauten Tollo.

Umfang der Mängelbeseitigung

Innerhalb der genannten Fristen beseitigen wir alle Mangel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfreiher zurückzuführen sind. Ausgewechselte Telle gehen in unser Eigentum über.

Ausgeschlossen sind:

Normale Abnutzung, vorsätzliche oder fahrtlässige Beschädigung, Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemäte Aufstellung bzw. Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden aufgrund von chemischer bzw. elektrothermischer Einwirkung oder durch sonstige anomalle Umweltbedingungen, Glas-, Lack- oder Emailischädern und evtl. Farbunterschiede sowie defekte Göhlampen. Ebenso sind Mängel am Gerät ausgeschlossen, die aufgrund von Transportschädern zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Vermögensung von nicht ermächtigten Personen am Exquisit-Gerat Arbeiten vorgenommen oder Teile fremme. He sich eine Erwerden, Diese Einstellung für mangelfress, durch eine qualifizierte Fachkraft mit unseren Originalleihen, durchgeführte Arbeiten zur Anpassung des Gerates an die technischen Schutzvorschriften eines anderen EU-Landes.

Geltungsbereich

Unsere Garantie gilt für Geräte, die in der Bundesrepublik Deutschland oder Österreich erworben wurden und in Betrieb sind.

Bei Reklamationen defekter Geräte müssen Absender- und Empfänger Anschrift in der Bundesrepublik Deutschland oder Österreich sein.

Für Geräte, die in anderen europäischen Ländern erworben und betrieben werden, gelten die Garantlebedingungen des Verkäufers.

Für Reparaturaufträge außerhalb der Garantlezelt gilt:

Wird ein Gerät repariert, sind die Reparaburrechnungen sofort fällig und ohne Abzug zu bezahlen. Wird ein Gerät überprüft bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahrts- und Arbeitspauschalen berechnet.

Beratung durch unser Kundenberatungszentrum ist unentgeltlich (s. Kapitol „Kundendlenst“).

Für Reparaturaufträge außerhalb der Garantiezeit gilt:

• Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug zu bezahlen.
• Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt, berechnet der Kundendienst Anfahrt- und Arbeitspauschalen.

Garantiebedingungen

- Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich (s. Kapitel Kundendienst).

Technische Daten

8 Technische Daten

MODELL		KFD 80-8.1
Produktgruppe		Dunstabzugshaube
Tastschalter		5-fach
Elektrischer Anschluss Spannung / Frequenz	V / Hz	220-240 / 50
Leistungsaufnahme	W	100
Lampenleistung	W	2x1,5 (LED)
Abmessungen, unverpackt Haube	BxTxH mm	795x365x396
Kamin ausziehbar max. Höhe inkl. Haube	mm	396 - 6691155
Abluftstutzen ∅	cm	15
Gewicht, netto	kg	18
EAN Nr.	schwarz	4016572022650
Aluminiumfilter Artikel Nr. EAN Nr.	Stk.	110102014016572022834
Aktivkohlefilter, optional Artikel Nr. EAN Nr.	Stk.	210101704016572018516

Technische Änderungen vorbehalten.

Alle gerätespezifischen Daten des Energielabels sind durch den Gerätehersteller nach europaweit genormten Messverfahren unter Laborbedingungen ermittelt worden. Sie sind in der EN 61591 festgehalten. Der tatsächliche Energieverbrauch der Geräte Im Haushalt hängt vom Aufstellungsort und vom Nutzerverhalten ab und kann daher auch höher liegen, als die vom Gerätehersteller unter Normbedingungen ermittelten Werte.

CE-Konformität

Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind. Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.

9 Entsorgung

Verpackung entsorgen

Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben.

Altgerät entsorgen (DE)

Altoeräte dürfen nicht in den Hausmüll

Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht im Hausmüll entsorgt werden darf, sondern eine separate Entsorgung erfordert. Sie können das Altgerät kostenfrei bei einer geeigneten kommunalen Sammelstelle für Elektro- und Elektronikaltgeräte, z.B. einem Wertstoffhof, abgeben.

Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung.

Alternativ können Sie kleine Elektroaltgeräte mit einer Kantenlänge bis zu 25 cm bei Händern mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mind. 400 m2 oder

Lebensmittelhändlem mit einer Gesamtverkaufsfläche von mind. 800 m2, die zumindest mehrmals im Jahr Elektro- und Elektronikgeräte anbieten, unentgeltlich zurückgeben.

Größere Altgeräte können beim Neukauf eines Geräts der gleichen Gerateart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, bei einem entsprechenden Händler kostenfrei zurückgegeben werden. Bezüglich der Modalitäten der Rückgabe eines Altgeräts im Fall der Auslieferung des neuen Geräts, wenden Sie sich bitte an Ihren Händler.

Bitte Entnehmen Sie - sofern möglich - vor der Entsorgung des Produkts sämtliche Batterien und Akkus sowie alle Lampen, die zerstörungsfrei entnommen werden können.

Wir weisen darauf hin, dass Sie für die Löschung personenbezogener Daten auf dem zu entsorgenden Gerät selbst verantwortlich sind.

Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Für die notwendige Aufsicht sorgen und Kinder nicht mit dem Gerät spielen lassen.

Altgeräte entsorgen (AT)

Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht im Hausmüll entsorgt werden darf, sondern eine separate Entsorgung erfordert. Sie können das Altgerät kostenfrei bei einer geeigneten kommunalen Sammelstelle für Elektro- und Elektronikaltgeräte, z.B. einem Wertstoffhof, abgeben. Die Adressen erhalten Sie von Ihrer Stadt- bzw.

Kommunalverwaltung. Alternativ können Sie Elektroaltgeräte beim Kauf eines neuen Geräts der gleichen Art und mit derselben Funktion bei einem stationären Händler unentgeltlich zurückgeben. Bezüglich der Modalitäten der Rückgabe eines Altgeräts im Fall der Auslieferung des neuen Geräts, wenden Sie sich bitte an Ihren Händler.

Bitte Entnehmen Sie – sofern möglich – vor der Entsorgung des Produkts sämtliche Batterien und Akkus sowie alle Lampen, die zerstörungsfrei entnommen werden können.

Wir weisen darauf hin, dass Sie für die Löschung personenbezogener Daten auf dem zu entsorgenden Gerät selbst verantwortlich sind.

Das Gerät kann Stoffe enthalten, die bei falscher Entsorgung Umwelt und menschliche Gesundheit gefährden können. Das Materialrecycling hilft, Abfall zu reduzieren und Ressourcen zu schonen. Durch die getrennte Sammlung von Altgeräten und deren Recycling tragen Sie zur Vermeidung negativer Auswirkungen auf die Umwelt und die menschliche Gesundheit bei.

Introduction
