KFD 61-6G - Dunstabzugshaube Exquisit - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube (Wand- oder Unterbau-Modell)
Breite	60 cm
Tiefe	ca. 50 cm
Höhe	ca. 15 cm (ohne Schornstein)
Gewicht	ca. 8 kg
Netzspannung	220–240 V ~ 50 Hz
Anschlussleistung	ca. 200 W
Motorleistung	80 W
Beleuchtung	2 × LED (3 W)
Abluft-/Umluftbetrieb	Umschaltbar
Abluftanschluss	DN 150 mm (seitlich oder oben)
Maximale Abluftleistung	ca. 450 m³/h
Geräuschpegel (max.)	ca. 60 dB(A)
Filtertyp	Metallfettfilter (spülmaschinengeeignet)
Aktivkohlefilter (optional)	Nachrüstbar für Umluftbetrieb
Bedienung	Schalter oder Tasten (mechanisch)
Geschwindigkeitsstufen	3 Stufen
Reinigung	Fettfilter regelmäßig reinigen; Gehäuse mit mildem Reinigungsmittel abwischen
Sicherheit	Überhitzungsschutz, Netzschalter
Ersatzteile / Reparatur	Filter, Lampen und Schalter als Ersatzteile erhältlich; Reparatur durch Fachpersonal
Hersteller	Exquisit
Modell	KFD 61-6G
Garantie	2 Jahre (gesetzlich)

Häufig gestellte Fragen - KFD 61-6G Exquisit

Wie installiere ich die Dunstabzugshaube Exquisit KFD 61-6G?

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Wie reinige ich die Fettfilter?

Die Beleuchtung funktioniert nicht – was tun?

Warum ist die Dunstabzugshaube laut?

Welche Abluftschlauchgröße wird benötigt?

Kann ich die Geschwindigkeit regeln?

Wie tausche ich den Aktivkohlefilter aus?

Die Haube schaltet sich selbst aus – was ist los?

Wo finde ich Ersatzteile für die Exquisit KFD 61-6G?

BEDIENUNGSANLEITUNG KFD 61-6G Exquisit

Kopffrei - Dunstabzugshaube KFD 61-6G

Sehr geehrte Kundin, sehr geehrter Kunde

Wir danken Ihnen für den Kauf unseres Gerätes.

Sie haben gut gewählt.

Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet – wie andere Exquisit-Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa im Einsatz stehen.

DE

Diese Anleitung bitte gut durchlesen.

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanweisung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Weitere Abschnitte dieser Anleitung ermöglichen Ihnen, dieses Gerät optimal zu bedienen und instand halten zu können.

Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.

Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser Bedienungsanleitung für Sie nicht ausführlich genug beschrieben sind oder wenn Sie eine neue Bedienungsanleitung wünschen, kontaktieren Sie den Kundendienst Deutschland [phone] oder besuchen unsere Website www.ggv-exquisit.de.

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Dieses Gerät entspricht den geltenden EU-Sicherheitsbestimmungen in Bezug auf elektrische Apparate. Es wurde nach Stand der Technik gefertigt und zusammengebaut.

Inhaltsverzeichnis

1 Entsorgung von Geräten 3
2 Sicherheit .... 3
3 Bestimmungsgemässe Verwendung....7
4 Gerät auspacken 7
5 Geräteausstattung....8
6 Installation....9
7 Betrieb 16
8 Wartung und Pflege 18
9 Bevor Sie den Kundendienst rufen 21
10 Kundendienst....22
11 Garantiebedingungen 23
12 CE-Konformität 24
13 Technische Daten....25
14 Produktedatenblatt Dunstabzugshauben 26

1 Entsorgung von Geräten

Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift

2012 / 19 / EU

Sie stellt sicher, dass das Produkt ordentlich entsorgt wird.

Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.

Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.

Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma.

Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:

• Ziehen Sie den Netzstecker aus der Steckdose.
• Trennen Sie den Stecker vom Netzkabel.
• Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser.

Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.

2 Sicherheit

Sicherheitshinweise

Alle Sicherheitshinweise in dieser Bedienungsanleitung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen.

Erklärung der Sicherheitshinweise

WARNUNG

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!

VORSICHT

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mässigen Verletzungen führen kann!

Heiße Oberfläche! Verbrennungsgefahr Verbrühungsgefahr

WICHTIG

bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann!

Allgemeine Sicherheitshinweise

• Ziehen Sie im Notfall sofort den Stecker aus der Steckdose oder schalten Sie die Sicherung aus.
  • Schalten Sie das Gerät nach Gebrauch immer aus.

WARNUNG Stromschlaggefahr / Lebensgefahr

• Berühren Sie niemals ein elektrisches Gerät, wenn Ihre Hände oder Füße nass sind oder wenn Sie barfuß sind.
• Benutzen Sie niemals ein elektrisches Gerät im Freien.
• Die Installationsarbeiten und die elektrische Verkabelung dürfen nur von Fachleuten in Übereinstimmung mit sämtlichen in Ihrem Land geltenden Normen und Vorschriften durchgeführt werden, einschließlich der Brandschutzmaßnahmen. Bitte führen Sie diese Arbeiten niemals selbst durch.
• Die elektrische Sicherheit dieses Gerätes ist nur garantiert, wenn das Gerät an ein einwandfrei geerdetes System angeschlossen wird und den elektrischen Sicherheitsnormen entspricht.
• Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden, um eine Gefährdung zu vermeiden. Wenn Kabel oder Stecker Verbindungen beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.
• Vor sämtlichen Reinigungs- und Wartungsarbeiten Gerät ausschalten und vollständig auskühlen lassen.
• Niemals einen Dampfreiniger zur Reinigung verwenden. Feuchtigkeit könnte in elektrische Bauteile gelangen.
• Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

DE

• Außer den in dieser Bedienungsanleitung beschriebenen Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.

HINWEIS

Der Hersteller lehnt jegliche Haftung für Verletzungen und Schäden ab, die aus der Nichtbeachtung der Hinweise und Anleitungen zur Installation, Wartung und Bedienung der Dunstabzugshaube entstanden sind.

Sicherheit von schutzbedürftigen Personen:

Kinder und Personen mit reduzierten Fähigkeiten

WARNUNG

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen. Halten Sie kleine Kinder (unter 8 Jahren) vom Gerät fern.
• Die Reinigung und die Wartung durch den Benutzer dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.
• Kinder dürfen dieses Gerät nur dann benutzen, wenn sie angelernt wurden. Kinder müssen das Gerät richtig bedienen können und die Gefahren verstehen, auf die in der Bedienungsanleitung hingewiesen werden.

WARNUNG

Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten.

Sicherheit und Wartung: Dunstabzugshauben

WARNUNG Stromschlaggefahr / Lebensgefahr

• Vor dem Auswechseln der Lampe sicherstellen, dass das Gerät abgeschaltet ist, um einen möglichen elektrischen Schlag zu vermeiden.
• Niemals den Filterzustand bei laufender Dunstabzugshaube prüfen.
• Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampen- und Filterwechsel, ist das Gerät vom Stromnetz zu trennen.
• Immer für ausreichend Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit Gasherden oder anderen mit Flüssigbrennstoff betriebenen Geräten benutzt wird, Erstickungsgefahr.

WARNUNG Brandgefahr

Aufsteigende Flammen

• Über einer Kohle- oder Holzfeuerstelle ist der Betrieb nicht erlaubt.
• Unbeaufsichtigtes Kochen auf Kochmulden mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen vorsichtig zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.
• Keine Speisen unter der Dunstabzugshaube flambieren. Brandgefahr der Filter durch aufsteigende Flammen.
• Das Öffnen der Gaszufuhr zu Gaskochfeldern vermeiden, solange kein Kochgeschirr auf dem Kochfeld steht. Beschädigung und Brandgefahr der Filter durch aufsteigende Flammen.

Überhitzung von Fetten und Ölen

- Dunstabzugshaube immer mit Fettfilter betreiben. Fette oder Öle können sich bei Überhitzung leicht entzünden. Brandgefahr. Deshalb Speisezubereitung im Auge behalten und Filter regelmäßig reinigen oder austauschen.

Überhitzung infolge Fettablagerung

- Filterwechsel bzw. Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht Brandgefahr infolge von Fettablagerung.

DE

VORSICHT Verbrühungsgefahr

Beim Reinigen ist die Wassertemperatur so zu wählen, dass keine Verbrühungsgefahr entstehen kann!

Heiße Oberfläche! Verbrennungsgefahr

Die Lampe darf erst eine halbe Stunde nach Abschalten des Gerätes berührt werden. Verbrennungsgefahr.

VORSICHT

Das Gerät nur verpackt transportieren, um Personen und Sachschäden zu vermeiden.
Dunstabzugshaube nur mit eingesetzter Lampe betreiben.

3 Bestimmungsgemässe Verwendung

Das Gerät ist für die Verwendung im Haushalt bestimmt. Jede darüber hinaus gehende Verwendung gilt als nicht bestimmungsgemäß. Wird das Gerät zweckentfremdet oder anders als in dieser Bedienungsanleitung beschrieben bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.

Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.

4 Gerät auspacken

Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transportschäden. Ein beschädigtes Gerät darf auf keinen Fall in Betrieb genommen werden. Wenden Sie sich im Schadensfall an den Lieferanten.

Verpackungsmaterial

Achten Sie auf eine umweltgerechte Entsorgung.

Transportschutz entfernen

Das Gerät ist für den Transport geschützt. Entfernen Sie alle Klebebänder. Kleberückstände können Sie mit Reinigungsbenzin entfernen.

Transporthinweise

Bewahren Sie den Originalkarton und Verpackungsformteile auf. Transportieren Sie das Gerät in der Originalverpackung. Stellen Sie keine weiteren Gegenstände darauf ab.

5 Geräteausstattung

Detail Kleinmaterial:

• 9 Dübel (für Wandmontage)
• Schrauben

7 x 4*40 mm (für Wandmontage)
2 x 4*30 mm (für Haube)
4 x 4*8 mm (für Abluftstutzen)

- 1 Set (für Glasschirm)

Lieferumfang

1 Filtereinheit (Metallfilterkassette)
2 Motor, mit Abluftstutzen
3 Gehäuse (Glasschirm)
4+5 Zweiteiliger Teleskop-Kaminschacht
6 2 Halterungen für Teleskop-Kaminschacht

1 Montagebügel für Haube

Kleinmaterial (Schrauben und Dübel)

Bedienungsanleitung

Nicht inbegriffen:

Abluftschlauch oder Universalschlauch (für Abluftbetrieb)

Aktivkohlefilter, optional – beim Kundendienst bestellbar (für Umluftbetrieb)

Bedienblende

88:88

Uhr / Zeit Licht Anzeige Lüfterstufe Ein / Aus

Ein / Aus

Zum Ein- und Ausschalten der Kopffrei-Dunstabzugshaube

Lüfterstufe

Taster zum Einschalten der Lüfterstufe:

1x drücken: schwach

2x drücken: mittel

3x drücken: stark

Zusätzliche Funktion: Erhöhung Uhr / Zeit im Stunden-/Minutenschritt

Licht

Taster zum Ein- und Ausschalten der eingebauten Beleuchtung

Zusätzliche Funktion: Verminderung Uhr / Zeit im Stunden-/Minutenschritt

Uhr / Zeit

Taster zur Auswahl der Uhrzeit oder des Zeitschalters

6 Installation

WARNUNG Lebensgefahr / Stromschlaggefahr

Vor der Montage unbedingt den Netzstecker ziehen oder die Sicherung ausschalten.

VORSICHT

• Die Dunstabzugshaube darf nicht mit anderen Abzugskanälen verbunden werden, an denen bereits andere Geräte installiert sind, die mit anderen Energiequellen als Strom betrieben werden (z.B. Boiler, Gasherde usw.).
• Die Installationsarbeiten und die elektrische Verkabelung dürfen nur von Fachleuten in Übereinstimmung mit sämtlichen in Ihrem Land geltenden Vorschriften und Normen durchgeführt werden, einschließlich der Brandschutzmaßnahmen.
• Falschanschluss kann zur Zerstörung der Leistungselektronik führen.
• Beim Bohren in eine Wand oder Decke vorher prüfen, dass sich an dieser Stelle keine Stromleitungen oder andere verborgene Rohre und Leitungen befinden.
• Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände geeignet ist.
• Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten.

Diese Kopffrei - Dunstabzugshaube ist geeignet für Umluft- oder Abluftbetrieb.

Umluftbetrieb

Beim Umluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die oberen Luftaustrittsöffnungen wieder der Raumluft zugeführt. Die Reinigung erfolgt kombiniert durch Metallfettfilter und Aktivkohlefilter. Die Aktivkohlefilter

sind optional und können beim Kundendienst bestellt werden.

Beim Abluftbetrieb werden die Küchendünste angesaugt, über den Fettfilter gereinigt und über einen Abluftschlauch (nicht im Lieferumfang enthalten) ins Freie geleitet.

mittels

Luftschacht

nach

außen

n Sie in einen nach außen

Die Abluft kön- nen Sie in einen Luftschacht oder nach außen führen.

Bei der Abluftführung nach außen empfiehlt sich an der Außenseite eine Lüftungsklappe (nicht im Lieferumfang).

Richtig Falsch

Beim Anschluss an einen Luft- schacht darf der Abluftschlauch nicht zu weit in den Schacht hinein ragen.

WICHTIG

Sollten Sie sich für Abluftbetrieb entscheiden und noch keine Anschlussmöglichkeit für den Abluftschlauch besitzen, empfehlen wir, sich wegen des Wanddurchbruchs an einen Fachbetrieb zu wenden. Werden im gleichen Raum auch offene Feuerstellen betrieben, erkundigen Sie sich vor Montage bei Ihrem Bezirksschornsteinfeger nach den örtlichen Vorschriften. Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. Beachten Sie unbedingt die Sicherheitshinweise zu Beginn dieser Bedienungsanleitung.

Montage

Abmessungen Gerät, in mm

302 267 690-930 600 355

Elektroanschluss

Bevor Sie die Dunstabzugshaube montieren, prüfen Sie die auf dem Typenschild angegebene Spannung und Frequenz. Das Typenschild befindet sich im Geräteinnern der Dunstabzugshaube.

Öffnen Sie dazu die Dunstabzugshaube, in dem Sie die Abdeckung aufklappen und die Filterkassette entnehmen.

DE

Technische Vorbereitung

Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochmulden-Oberkante bis Unterkante der Dunstabzugshauben einzuhalten:

min.: 650mm max.: 750mm

Elektroherde	650mm
Gasherde	700mm
Maximalabstand	750mm

Wenn die Dunstabzugshaube über einem Gasgerät eingebaut wird und die Montageanweisungen für die Gaskochmulde einen größeren Abstand vorschreiben, ist dieser Abstand zu berücksichtigen.

Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der Entlüftung von Feuerstätten dient, ist nicht zulässig.

Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhalten. Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten wie Kohl- oder Ölöfen und Gasthermen im selben Raum, bestimmten Einschränkungen.

Zum Installieren der Abzugshaube werden zwei Personen benötigt.

Vorgehen Wandmontage im Abluftbetrieb

• Zunächst eine waagerechte Markierungslinie an der späteren Unterkante der Abzugshaube an die Wand zeichnen. Sie soll max. 80 cm über dem Herd liegen.
• Um das Gerät exakt über der Mitte des Herds zu platzieren, eine zweite Hilfslinie an die Wand zeichnen (senkrechte Linie mit Hilfe einer Wasserwaage oder einem Lot von der Mitte des Herds bis zur Decke).
• Die Dunstabzugshaube so an die Wand halten, dass die Mitte der Dunstabzugshaube und die senkrechte Hilfslinie fluchten. Lassen Sie eine zweite Person auf der Höhe der Montageöffnungen, die sich an der Rückseite der Dunstabzugshaube befinden, eine Markierung vornehmen.

DE

- Benutzen Sie den Montagebügel als Bohrschablone und zeichnen damit auf der Höhe der markierten Stelle die drei Bohrlöcher mittig an der Wand an.

Dübel Montage- bügel Schraube (4 mm x 40 mm)

- Um die Haube an der Wand zu installieren, bohren Sie 3 Bohrlöcher mit Durchmesser ∅ 8 mm in die Wand, sodass der Abstand mit den Rundlöchern des Montagebügels übereinstimmt.

• Drei Dübel in diese Bohrlöcher einsetzen und den Montagebügel waagerecht ausgerichtet mit den drei Schrauben fixieren.
• Die obere Halterung ist gleichzeitig die obere Begrenzung der Aufnahmestelle des Teleskop-Kaminschachtes. (Die Abbildung zeigt das Gerät kurz vor Beendigung der Montage)
• Benutzen Sie diese obere Halterung als Bohrschablone und zeichnen damit die beiden Bohrlöcher mittig an der Wand an.

• Setzen Sie nun die Dübel in die Bohrlöcher von ∅ 8 mm Durchmesser ein und fixieren die obere Halterung waagerecht ausgerichtet mit den beiden Schrauben.
• Den zweiteiligen Teleskop-Kaminschacht aus der Dunstabzugshaube entfernen.

- Nun die untere Halterung auf den äusseren Teil des Kamins festschrauben. Darauf achten, dass der obere (innere) Teil des Kamins frei verstellbar bleibt.

DE oberer Teil (Kamin innen) untere Halterung für Teleskop-Kaminschacht unterer Teil (Kamin aussen) Abluftschlauch

- Sofern nicht bereits vormontiert, den Abluftstutzen mit den mitgelieferten Schrauben 4*8mm auf der Dunstabzugshaube festschrauben.

- Nun den Abluftschlauch (nicht im Lieferumfang) auf dem Abluftstutzen anbringen. Durch die Installation eines Universalschlauches kann die Abzugsrichtung einfach gewählt werden.

- Bringen Sie nun den Teleskop-Kaminschacht auf der Dunstabzugshaube an.

• Die Abzugshaube mit den Montageöffnungen in die zwei Haken des Montagebügels einhängen.

Die Ausrichtung der Dunstabzugshaube überprüfen und mit den beiden Schrauben 4*30 mm festschrauben.

- Den oberen Teil des Teleskop-Kaminschachtes bis zur oberen Halterung herausziehen und daran befestigen.

- Den Netzstecker an der Stromversorgung anschliessen.

- Nach Installation der Dunstabzugshaube sollte der Abstand zu den Kochmulden des Herdes nicht unter 650 mm und nicht über 750 mm betragen. Bitte beachten Sie hierzu die Anforderungen ihres Herdes.

Vorgehen Umluftbetrieb

VORSICHT

Wenn Sie die Haube im Umluftbetrieb nutzen möchten, beachten Sie, dass die oberen Luftaustrittsöffnungen nicht verdeckt werden. Der innere Kaminschacht dieser Dunstabzugshaube muss so weit über den äusseren Kaminschacht hinausragen, dass die gereinigte Luft ungehindert durch die Luftaustrittsöffnungen ausströmen kann.

Die dazu notwendigen Aktivkohlefilter sind optional und können beim Kundendienst bestellt werden.

7 Betrieb

VORSICHT

Die Dunstabzugshaube darf nicht mit anderen Abzugskanälen verbunden werden, an denen bereits andere Geräte installiert sind, die mit anderen Energiequellen als Strom betrieben werden (z.B. Boiler, Gasherde usw.).

Die Dunstabzugshaube einschalten beim Kochen mit starker Hitze oder beim Braten in der Pfanne.

1. Den Abzugskanal vorbereiten, siehe Montage.
2. Den Netzstecker fest einstecken.
3. Ein- / Ausschalter drücken, um das Gerät einzuschalten. Die Hintergrundbeleuchtung schaltet für 30 Sek. ein, die Anzeige zeigt das 24-Stundensystem.
4. Beleuchtungsschalter drücken, damit die Beleuchtung einschaltet.
5. Die Abzugshaube in gewünschter Lüfterstufe einschalten.

Bedienung

88:88

Uhr / Zeit Licht Anzeige Lüfterstufe Ein / Aus

Lüfterstufe

Taster zum Einschalten der Lüfterstufe:

1x drücken: schwache Lüfterstufe – Lüftermotor läuft nur langsam schwach 2x drücken: mittlere Lüfterstufe – Lüftermotor läuft bei mittlerer Geschwindigk. 3x drücken: starke Lüfterstufe – Lüftermotor läuft bei hoher Geschwindigkeit

1. Zum Abschalten erneut die Taste Ein / Aus drücken.

Uhrzeit einstellen

Die Fabrikeinstellung der Uhrzeit ist 12:00. Bei Stromunterbruch wird die Uhrzeit auf die Fabrikeinstellung zurückgestellt; die Uhrzeit-Einstellung muss erneut vorgenommen werden.

DE

Der Taster Uhr dient der Uhrzeit-Einstellung, sofern nicht gleichzeitig die Tasten Lüfterstufe und Licht aktiviert sind.

Die Stunden-Einstellung

Den Taster Uhr 1x während 2 – 5 Sekunden gedrückt halten. Die ersten beiden Ziffern blinken.

Mit der Taste Lüfterstufe die Ziffern im Stundenschritt erhöhen 01=>23

Mit der Taste Licht die Ziffern im Stundenschritt vermindern 23=>01

Die Minuten-Einstellung

Den Taster Uhr zum zweiten Mal drücken. Die letzten beiden Ziffern blinken.

Mit der Taste Lüfterstufe die Ziffern im Minutenschritt erhöhen 01=>59

Mit der Taste Licht die Ziffern im Minutenschritt vermindern 59=>01

Den Taster Uhr zum dritten Mal drücken. Die gewählte Uhrzeit wird gespeichert.

Zeitschalter einstellen

Der Taster Uhr dient der Zeitschalter-Einstellung, sofern die Taste Lüfterstufe aktiviert ist.

Den Taster Zeit 1x drücken. Sie befinden sich im Einstellmodus des Zeitschalters. Die Grundeinstellung ist 5 Minuten.

Mit der Taste Lüfterstufe den Zeitschalter im Minutenschritt erhöhen 05=>59

Mit der Taste Licht die Ziffern im Minutenschritt vermindern 59=>05

Den Taster Zeit zum zweiten Mal drücken. Die gewählte Abschaltzeit wird gespeichert und der Zeitschalter beginnt zurückzuzählen. Bei „00:00“ wird der Lüftermotor automatisch ausgeschaltet.

5 Sekunden nach Auswahl der Abschaltzeit beginnt der Zeitschalter zurückzuzählen. Bei erneutem Einschalten des Zeitschalters wird die vorhergehende Speicherung automatisch aktiviert. Wenn Sie die Abschaltzeit verändern, wird diese aktiviert.

8 Wartung und Pflege

VORSICHT

• Vor jeder Wartung und Pflege muss das Gerät ausgeschaltet und abgekühlt sein. Dazu den Netzstecker des Gerätes ziehen oder die Sicherung der Hausinstallation ausschalten bzw. heraus schrauben.
• Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist verboten! Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände.
• Nicht mit spitzen Gegenständen ins Schutzgitter des Motors oder anderen elektrischen Teilen eindringen.
• Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung kann infolge von Fettablagerungen Feuergefahr bestehen.
• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel der Filter kann zum Brand führen.
• Diese Anweisungen sind unbedingt zu beachten. Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die aus einer unsachgemäßen Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

VORSICHT Verbrühungsgefahr

Beim Reinigen ist die Wassertemperatur so zu wählen, dass keine Verbrühungsgefahr entstehen kann!

Reinigung der Haube

Es wird empfohlen, die Dunstabzugshaube regelmäßig zu reinigen. Wie oft die Reinigung erforderlich ist, richtet sich nach den Betriebsstunden und dem Einsatz.

• Zum Öffnen der Dunstabzugshaube die Abdeckung aufklappen und den Verschluss der Metallfilterkassette betätigen.
  • Die Metallfilterkassette vorsichtig entfernen.
• Das Innen- und Aussengehäuse einschliesslich Bedienblende mit weichem feuchtem Tuch und warmer Spülmittellauge reinigen. Trocknen.

Milde Spülmittel verwenden. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!

- Metallfilterkassette in umgekehrter Reihenfolge wieder einsetzen.

Reinigung des Metall-Fettfilters

Es wird empfohlen, den Metallfilter regelmäßig jeden Monat zu reinigen. Wie oft die Reinigung erforderlich ist, richtet sich nach den Betriebsstunden und dem Einsatz.

• Öffnen Sie dazu die Dunstabzugshaube, in dem Sie die Abdeckung aufklappen und den Verschluss der Metallfilterkassette wie oben beschrieben betätigen.
  • Die Metallfilterkassette vorsichtig entfernen.
• Filter in warmer Spülmittellauge einweichen und reinigen. Gründlich mit warmem Wasser abspülen und trocknen lassen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!
• Filter in umgekehrter Reihenfolge wieder einsetzen.

Nach mehreren Reinigungsvorgängen kann sich die Farbe des Filters verändern. Dies ist ein ganz normaler Vorgang und kann nicht zum Austausch des Filters unter Garantie führen. Er beeinträchtigt in keiner Weise die Funktionsfähigkeit der Haube. Bei Bedarf kann ein neuer Filter beim Kundendienst bestellt werden.

Umluftbetrieb: Aktivkohlefilter

Der Aktivkohlefilter sollte dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte. Dazu wird für dieses Gerät ein Aktivkohlefilter benötigt.

Je nach Benutzung müssen Aktivkohlefilter halbjährlich ausgewechselt werden, mindestens jedoch jährlich. Dieser Filter kann weder gewaschen noch wieder verwendet werden. Um eine einwandfreie Aufnahme der Gerüche zu garantieren, muss das Aktivkohlevolumen auf die Luftleistung der Haube abgestimmt sein. In diesem Fall garantiert die hohe Qualität der Aktivkohle bei normalem Einsatz der Dunstabzugshaube eine effiziente Aufnahme von Küchengerüchen. Deshalb sollten nur Originalfilter verwendet werden, die regelmäßig ausgetauscht werden müssen.

- Der Aktivkohlefilter ist optional und kann beim Kundendienst bestellt werden.

DE

• Gerät vom Stromkreislauf trennen.

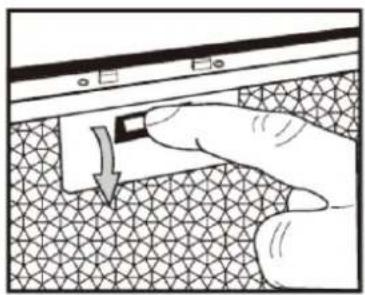

• Öffnen Sie die Dunstabzugshaube, in dem Sie die Abdeckung aufklappen und den Verschluss der Metallfilterkassette wie oben beschrieben betätigen.
  • Die Metallfilterkassette vorsichtig entfernen.
• Aktivkohlefilter losdrehen, entnehmen und mit Hausmüll entsorgen.
• Neue Aktivkohlefilter an beiden Seiten des Motors anbringen. Die Filter auf die Plastiknasen drücken und im Uhrzeigersinn drehen bis es einrastet.
• Metallfilter in umgekehrter Reihenfolge wieder richtig einsetzen.
• Gerät wieder an die Stromversorgung anschliessen.

Leuchtmittelwechsel

VORSICHT

Das Leuchtmittel darf erst eine halbe Stunde nach Abschalten des Gerätes berührt werden. Verbrennungsgefahr! Das Leuchtmittel nicht mit einer Wärmeisolierung oder anderem Material abdecken.

Leuchtmitteldaten: max. 2 x 20 W (Halogen)

DE

Vorgehen:

• Gerät vom Stromkreislauf trennen.
• Zum Auswechseln des Leuchtmittels die Glasabdeckung vorsichtig heraushebeln.
• Das neue Leuchtmittel nicht direkt mit den Fingern berühren, benutzen Sie dafür ein Tuch.
• Neue Leuchtmittel in der Leuchtmittelhalterung sorgfältig fest stecken und im Uhrzeigersinn fest drehen.

• Die Glasabdeckung vorsichtig wieder einsetzen.
- Gerät wieder an die Stromversorgung anschliessen.

9 Bevor Sie den Kundendienst rufen

Störung	Behebung
Beleuchtung funktioniert nicht Prüfen	, ob Leuchtmittel richtig eingesetzt ist. Gegebenenfalls fest eindrehen. Sonst Leuchtmittel ersetzen.
Lüftermotor läuft, jedoch wird keine Luft abgezogen	Das Gerät abschalten und den Kunden-dienst rufen.
Dunstabzugshaube läuft unproble-matisch, jedoch bleiben die Kü-chendünste erhalten	Möglicherweise ist der Filter verschmutzt. Bitte reinigen bzw. ersetzen, siehe War-tung und Pflege.

WARNUNG

Reparaturen an elektrischen Geräten dürfen ausschließlich von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs!

DE

10 Kundendienst

Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus. Öffnen Sie die Tür nicht unnötig oft, damit Kälteverlust vermieden wird.

WICHTIG

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Zuständige Kundendienstadresse:

EGS GmbH

Dieselstrasse 1

33397 Rietberg / DEUTSCHLAND

Kundentelefon für Deutschland: [phone]

Kundentelefon für Österreich: 0820 200 170

(aus dem österreichischen Festnetz 0.14 Euro/min, Mobilnetz anbieterabhängig abweichend)

Kundentelefon für die Schweiz: [phone]

E-Mail: [e-mail]

(Reparaturauftrage können auch online eingegeben werden.)

Internet:

www.egs-gmbh.de

Geben Sie beim Anruf folgende Angaben:

(auf Typenschild ersichtlich, das sich im Geräteinnern der Dunstabzugshaube befindet, hinter der Filtereinheit)

1 Modellname 3 Batch-Nr.
2 Versionsnummer 4 Serien-Nr.

sowie

- die vollständige Anschrift, Telefonnummer und die Fehlerbeschreibung.

KFD61-6G Version E1.2 DE 12/2014 Seite 22 / 26

exquisit Dunstabzugsaube Modell: Farb Version: 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Schutzklasse Spannung / Frequenz Anschlussleistung Total Stomverbrauch Lampen Abluftleistung maximal Aluminium Filter Aktivkohle Filter Gewicht Netto GGV Handelsges mbH & Co. KG, August-Thyssenstr.8, D - 41564 Kaarst

11 Garantiebedingungen

Allgemein

Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein:

Leistungsdauer

Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 18 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Bei gewerblicher Nutzung (z. B. in Hotels, Kantinen), oder bei Gemeinschaftsnutzung durch mehrere Haushalte, beträgt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 6 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für das Gerät, noch für die neu eingebauten Teile.

Umfang der Mängelbeseitigung

Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte Teile gehen in unser Eigentum über.

Ausgeschlossen sind:

Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemässe Aufstellung, bzw. Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden, aufgrund von chemischer, bzw. elektrothermischer Einwirkung oder durch sonstige anormale Umweltbedingungen, Glas-, Lack- oder Emailleschäden und evtl. Farbunterschiede sowie defekte Glühlampen. Ebenso sind Mängel am Gerät ausgeschlossen, wenn die aufgrund von Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für

DE

mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes.

Geltungsbereich

Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind.

Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der Garantieanspruch geltend gemacht wird, entspricht.

Für Reparaturaufträge ausserhalb der Garantiezeit gilt:

• Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug zu bezahlen.
• Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahrt- und Arbeitspauschalen berechnet.
  ■ Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich.

Im Servicefall oder bei Ersatzteilbestellungen wenden Sie sich bitte an unseren Kundendienst, EGS GmbH Kundentelefon für Deutschland: [phone].

GGV Handelsgesellschaft mbH & Co. KG, August-Thyssen-Str. 8, D-41564 Kaarst-Holzbüttgen

12 CE-Konformität

Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind.

Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.

*Technische Änderungen vorbehalten.

13 Technische Daten

Modell	KFD61-6G
Tastschalter 4fach,	mit Digitalanzeige
Elektrischer Anschluss [V/Hz] 220-240 / 50
Leistungsaufnahme [W] 230
Lampenleistung [W] 2x20
Abmessungen unverpackt, HxBxT [cm]	69–93 x 60 x 35.5
Kamin ausziehbar max [cm]**inkl. Haube	69 – 93
Abluftstutzen ∅ [cm] 15
Nettogewicht [kg] 16.1
EAN Nr. [KFD61-6G] 4016572013368
EAN Nr. [Aluminiumfilter] T1-ALF01
Aktivkohlefilter, optional (2 Stück)	T1-CHF01 (opt)
Artikel No	1010105
EAN Nr. [Aktivkohlefilter]	4016572013856

*Technische Änderungen vorbehalten.

DE

14 Produktedatenblatt Dunstabzugshauben

Delegierte Verordnung (EU) 65/2014

Marke		Exquisit
Modell		KFD 61-6G
Jährlicher Energieverbrauch	kW/Jahr	120
Energieeffizienzklasse 1)		D
Fluiddynamische Effizienz	% FDEHood	15.9
Fluiddynamische Effizienzklasse 2)		D
Beleuchtungseffizienz	% LEHood	10.8
Klasse der Beleuchtungseffizienz 2)		E
Fettabscheidegrad	% GFEHood	45.8
Klasse für Fettabscheidegrad 2)		F
Minimaler Luftstrom bei Normalbetrieb	m3/h	370.2
Maximaler Luftstrom bei Normalbetrieb	m3/h	556.8
Luftstrom auf Intensiv-/Schnelllaufstufe	m3/h	-
Minimale Luftschallemission bei Normalbetrieb	dB	63
Maxmale Luftschallemission bei Normalbetrieb	dB	69
Luftschallemission auf Intensiv-/Schnelllaufstufe	dB	-
Leistungsaufnahme im Aus Zustand	W	-
Leistungsaufnahme im unausgeschalteten Zustand	W	0.5

1) A+++ (höchste Effizienz) bis G (geringste Effizienz)

2) A (höchste Effizienz) bis G (geringste Effizienz)
