| Produkttyp | Universalständer |
| Marke | K&M |
| Modell | 21439 |
| Abmessungen (ca.) | Höhe: 100-180 cm, Basis-Durchmesser: 60 cm |
| Gewicht | 4,5 kg |
| Material | Stahl, pulverbeschichtet |
| Farbe | Schwarz |
| Tragfähigkeit | 50 kg |
| Höhenverstellbar | Ja, mit Feststellknebeln |
| Klappbar | Ja, für einfachen Transport |
| Mitgeliefertes Zubehör | Tragetasche, Montagematerial |
| Kompatibilität | Lautsprecher bis 50 kg, Keyboardständer |
| Montage erforderlich | Minimal, Werkzeug enthalten |
| Garantie | 2 Jahre |
| Pflege und Reinigung | Mit feuchtem Tuch abwischen; Lösungsmittel vermeiden |
| Sicherheitsmerkmale | Sicheres Verriegelungssystem, rutschfeste Füße |
Häufig gestellte Fragen - 21439 K&M
Benutzerfragen zu 21439 K&M
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch 21439 - K&M und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 21439 von der Marke K&M.
BEDIENUNGSANLEITUNG 21439 K&M
Bestimmungsgemäße Verwendung
Das Stativ dient zur Aufnahme und zum Heben von Boxen und anderen Betriebsmitteln in der Veranstaltungstechnik mit einem Gewicht von maximal 50 kg. Durch die Spannschelle mit Klapphaken ist ein schnelles und einfaches verstellen der Höhe in fünf Schritten möglich. Mit Hilfe des patentierter »Easy Lock« Systems können Boxen äußerst schnell und mit nur einem Handgriff auf einem Stativ spielfrei platziert werden. Die Spreizbacken aus Kunststoff stellen eine resonanzarme Verbindung zwischen Box und Stativ her. Das Boxenstativ kann Boxen mit einem Flanschbuchsen-ø von 35 bis 37 mm aufnehmen.
Vorhersehbare Fehlanwendung
Während der Verwendung dürfen die Klemmschrauben nicht geöffnet werden. Die Tragfähigkeit des Statives muss beachtet werden.
Allgemeines
Das Stativ muss auf einen ebenen und tragfähigen Untergrund aufgestellt werden.
▶ Die Tragfähigkeit des Statives darf nicht überschritten werden.
Das Stativ nicht in Fluchtwege oder öffentlich zugängliche Flächen aufstellen.
Das Stativ vor Witterungseinflüsse schützen. Das Stativ ist nicht für den dauerhaften Betrieb im Außenbereich ausgelegt.
Das Stativ bei sichtbaren Beschädigungen oder Verschleißanzeichen nicht mehr verwenden.
▶ Durch die Installationshöhe besteht Gefahr durch herabfallende Teile.
▶ Durch Umfallen oder Herabfallen des Boxenstatives können Personen und Sachschäden entstehen.
▶ Durch die Verstellmöglichkeit besteht Quetschgefahr zwischen den Bauteilen.
▶ Der Nutzer muss körperlich und fachlich geeignet sein.
▶ Die Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer aufzubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.
Gewährleistung
Keine Gewährleistung wird übernommen für Schäden, die entstanden sind durch:
Nichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und Montagehinweise.
▶ Ungeeignete oder nicht bestimmungsgemäße Anwendung.
▶ Fehlerhaftes Aufstellen bzw. Inbetriebnahme durch den Käufer oder Dritte.
▶ Natürliche Abnutzung.
▶ Nachlässiger Umgang.
▶ Unsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.
▶ Einwirkung von Teilen fremder Herkunft.
▶ Verwendung von nicht originalen Ersatzteilen.
Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne Genehmigung des Herstellers untersagt.

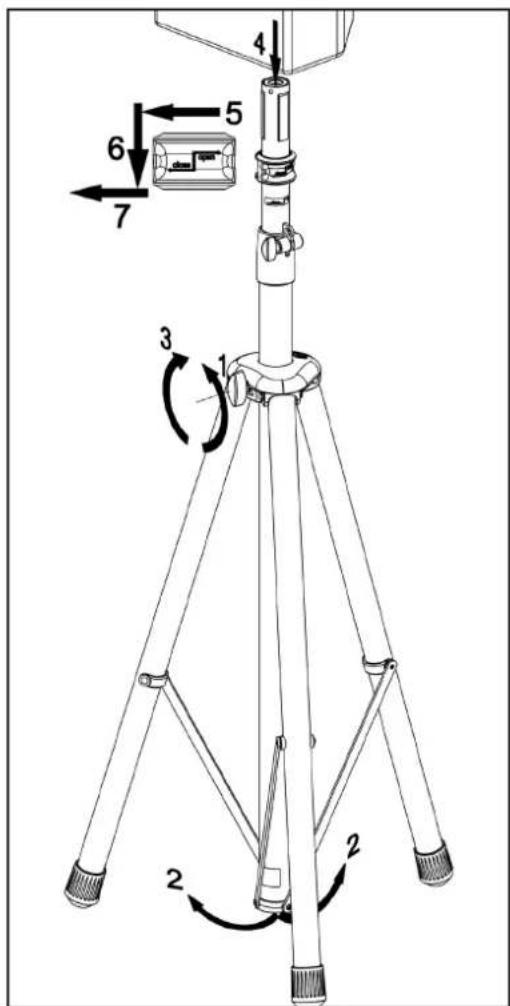

Montage
!Beim Aufstecken der Box besteht Quetschgefahr zwischen den Komponenten! !Durch die Beweglichkeit der Bauteile besteht Quetschgefahr zwischen diesen! !Durch die Lage der Box besteht eine Gefahr durch herabfallende Teile!
1.) Auspacken und Artikel auf Beschädigung und Vollständigkeit prüfen Das Boxenstativ ist fertig montiert.
2.) Stativ aufstellen.
Klemmschraube lösen 1 und Fußrohre nach außen ziehen 2 bis Fußstreben waagrecht stehen. Klemmschraube handfest anziehen 3.
3.) Box auf dem Stativ montieren.
√ Das Stativ ist sicher aufgestellt.
√ Das Stativrohr befindet sich in der unteren Endlage.
√ Spannmuffe befindet sich in der Position open.
Box auf Spreizdorn 4 aufsetzen. Der Spreizdorn muss vollständig in die Flanschbuchse eintauchen.
HINWEIS: Aufsetzen und Ausfahren der Box muss durch fachlich und körperlich geeignetes Personal erfolgen. Durch eine zweite Person können diese Vorgänge erheblich erleichtert werden.
3.) Box Spannen und Lösen
Zum Spannen der Box: Die Spannmuffe nach links drehen 5, nach unten ziehen 6 und nochmals nach links 7 in die Position close bringen. In dieser Position rastet die Spannmuffe ein und die Box ist spielfrei auf dem Spreizdorn platziert. Das Lösen der Box erfolgt in umgekehrter Reihenfolge.

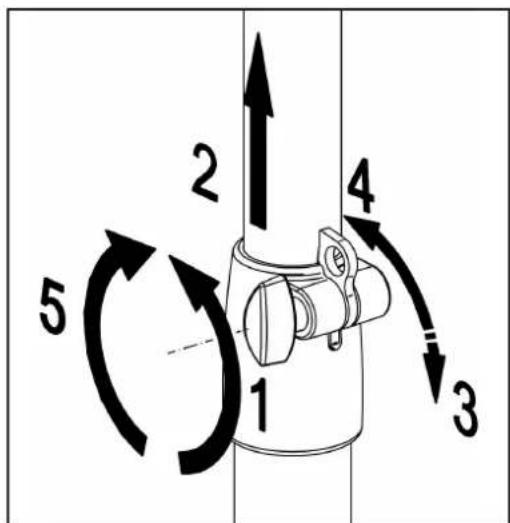

4.) Einstellen der Höhe
Klemmmutter an Spannschelle lösen 1. Auszugsrohr anheben 2, hierbei entriegelt der Klapphaken automatisch 3 und verbleibt in dieser Position. Wenn die gewünschte Höhe erreicht ist, muss der Klapphaken in die dafür vorgesehene Aussparung gedrückt werden 4. Der Klapphaken muss an dem Auszugsrohr anliegen, dadurch wird das Auszugsrohr gegen Absenken gesichert. Klemmmutter handfest anziehen 5. HINWEIS beachten.
Technische Daten
| Material | Fuß-, Grund-, Auszugsrohr, Fußstrebe, Klapphaken:Stahl pulverbeschichtet, schwarzNieten, Schrauben: Stahl verzinktDistanzbolzen, Feder: Stahl blankKlemmschrauben, Buchsen, Klemmelement, Spannmuffe, Schelle, Paketschoner: Kunststoff schwarz |
| Tragfähigkeit 50 | kg |
| Maße und Verstellbereich | Fußkreis-ø maximal: 1150 mmHöhe: 1417-2117 mm, 5 x 140 mmSpreizdorn: ø 35-37 mm |
| Verpackung (B) | 1185 x (T) 130 x (H) 120 mm |
| Gewicht 6,0 kg |
Wartung, Reinigung und Instandsetzung
▶ Wartung: Regelmäßige Kontrolle auf festen Sitz der Schraubverbindung.
▶ Reinigung: Zum Reinigen des Boxenstatives ein leicht befeuchtetes Tuch benutzen. Keine chlorhaltigen oder scheuernde Reinigungsmittel verwenden. Diese verursachen Schäden an Oberfläche und Lack.
▶ Instandsetzen: Auftretende Schäden sofort beheben und Boxenstativ nicht weiter be- nutzen. Instandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderlichen Kenntnisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über www.k-m.de.Hier gelangen Sie anhand der Artikelnummer, die Sie auf dem Typenschild finden, zu einementsprechenden Ersatzteilblatt. Über dieses können Sie die fehlenden oder defekten Teile Nachbestellen.
Störung und Fehlersuche
| Störung/Ursache Prüfen/Behebung | |
| Stativ wackelt | Untergrund auf Verschmutzung oder Unebenheiten prüfen.Maximalen Fußkreisdurchmesser einstellen. |
| Auszugsrohr fährt unter Last ein | Klapphaken einrasten.Klemmschrauben nachziehen. |
| Box lässt sich nicht auf Spreizdorn aufsetzen | Flanschbuchsen-ø prüfen.Prüfen, ob sich die Spannmuffe auf Positionopenbefindet. |
| Box wird nicht ausreichend fixiert | Flanschbuchsen-ø prüfen. |
| Box lässt sich nur schwer von Spreizdorn entfernen | Prüfen, ob sich die Spannmuffe auf Positionopenbefindet. |
Lagerung, Entsorgung
Lagern Sie das Boxenstativ an einem trockenen Ort.
Führen Sie zerlegte Bestandteile der Wiederverwertung zu:
▶ Verschrotten Sie alle Komponenten aus Metall.
▶ Führen Sie alle Komponenten aus Kunststoff, Papier und Kartonage der Wiederverwertung bzw. Recycling zu.
▶ Sortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie diese gemäß den örtlichen Bestimmungen.
Kontaktinformation
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2
97877 Wertheim
Telefon: 09342/8060
Telefax: 09342/806-150
E-Mail: contact@k-m.de
Web: www.k-m.de
