BEDIENUNGSANLEITUNG 24653 K&M
Bestimmungsgemäße Verwendung
Das Leuchten-/Boxenstativ dient zur Aufnahme und zum Heben von Leuchten, Traversen und Boxen in der Veranstaltungstechnik und Produktionsbereichen mit einem Gewicht von maximal 20 kg. Mit Hilfe der integrierten Gewindebuchse M10 im Auszugsrohr, können Leuchten oder Traversen direkt mit dem Stativ verschraubt werden. Durch die Spannschelle mit Klapphebel ist ein schnelles und einfaches verstellen der Höhe in fünf Schritten möglich. Dank der flachen Sockelplatte mit drei Innengewinde M20 für die Rohrkombination kann das Stativ bei geringem Platzbedarf vielseitig verwendet werden. Durch den Tragegriff wird der Transport der Sockelplatte erleichtert. Die Kabelöffnung ermöglicht das Verlegen der Kabel unter der Sockelplatte.
Vorhersehbare Fehlanwendung
Während der Verwendung darf die Klemmschraube bzw. Verschraubung zwischen Sockel und Rohrkombination nicht geöffnet werden. Die Tragfähigkeit, Standsicherheit und die zentrische Aufnahme der Last sind zu beachten.

Allgemeines
Das Leuchten-/Boxenstativ muss auf einen ebenen und tragfähigen Untergrund aufgestellt werden.
▶ Die Tragfähigkeit des Leuchten-/Boxenstativs darf nicht überschritten werden.
Der Schwerpunkt der aufgenommenen Last muss möglichst nahe im Zentrum der Platte liegen.
Das Leuchten-/Boxenstativ nicht in Fluchtwege oder öffentlich zugängliche Flächen aufstellen.
Das Leuchten-/Boxenstativ vor Witterungseinflüsse schützen. Das Stativ ist nicht für den dauerhaften Betrieb im Außenbereich ausgelegt.
Das Leuchten-/Boxenstativ bei sichtbaren Beschädigungen oder Verschleißanzeichen nicht mehr verwenden.
▶ Durch die Installationshöhe besteht Gefahr durch herabfallende Teile.
▶ Durch Umfallen oder Herabfallen des Leuchten-/Boxenstativs können Personen und Sachschäden entstehen.
▶ Durch die Verstellmöglichkeit besteht Quetschgefahr zwischen den Bauteilen.
▶ Der Nutzer muss körperlich und fachlich geeignet sein.
▶ Die Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer aufzubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.
Sicherheitshinweis
Mittels der drei Aufnahmegewinde M20 in der Sockelplatte besteht die Möglichkeit, durch eine un-günstige Beladung die Standsicherheit negativ zu beinträchtigen. Um die Standsicherheit zu erhöhen, muss der Schwerpunkt der aufgenommenen Last, im Zentrum der Sockelplatte liegen. Somit ist die Standsicherheit des verwendeten Statives bei einer bestimmungsgemäßen Verwendung zu prüfen. Hierzu die geltende Stativnorm DIN EN 17206-2 anwenden. Das verwendete Stativ, gilt als standsicher, wenn es vollausgezogen in seiner ungünstigsten Position bei Traglast 0,5 m über dem höchsten Punkt und bei einer Neigung von 5° nicht umkippt.
Das Stativ hat eine Tragfähigkeit von 20 kg. Diese wird mit dem Innengewinde M20 in der Mitte der Sockelplatte und unter einer zentrischen Belastung erreicht. Die verschiedenen Kombinationen, von Aufnahmegewinde und Last, können beim Standsicherheitstest abweichende, beziehungsweise geringere Werte liefern.
Gewährleistung
Keine Gewährleistung wird übernommen für Schäden, die entstanden sind durch:
▶ Nichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und Montagehinweise.
▶ Ungeeignete oder nicht bestimmungsgemäße Anwendung.
▶ Fehlerhaftes Aufstellen bzw. Inbetriebnahme durch den Käufer oder Dritte.
▶ Natürliche Abnutzung.
▶ Nachlässiger Umgang.
▶ Unsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.
▶ Einwirkung von Teilen fremder Herkunft.
▶ Verwendung von nicht originalen Ersatzteilen.
Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne Genehmigung des Herstellers untersagt.

!Beim Aufstecken der Leuchte/Traverse oder Box besteht Quetschgefahr zwischen den Komponenten!
!Durch die Beweglichkeit der Bauteile besteht Quetschgefahr zwischen diesen! !Durch die Lage der Leuchte/Traverse oder Box besteht eine Gefahr durch herabfallende Teile!

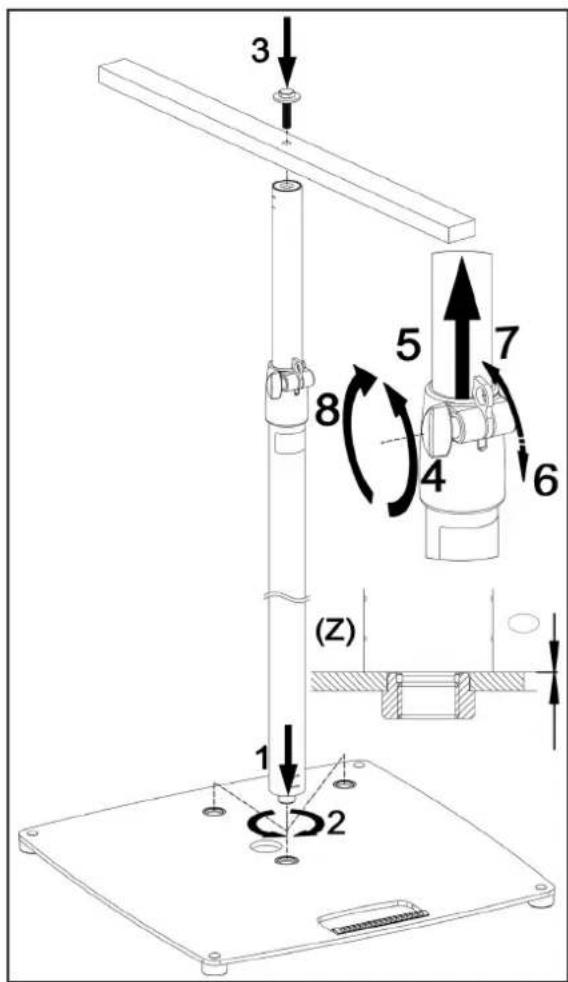

1.) Auspacken und Artikel auf Beschädigung und Vollständigkeit prüfen Das Leuchten-/Boxenstativ besteht aus 2 Packstücken, Rohrkombination und Sockel.

2.) Rohrkombination auf Sockel montieren Rohrkombination auf Sockel aufsetzen 1 und komplett in eine der drei Aufnahmegewinde M20 einschrauben 2.
3.) Leuchte/Traverse oder Box auf dem Stativ montieren
√ Die Rohrkombination ist fest mit dem Sockel verschraubt und liegt flächig an ihm an Z.
√ Das Auszugsrohr befindet sich in der unteren Endlage.
√ Der Untergrund ist ebenen und tragfähig.
Traverse/Leuchte oder Box 3 aufsetzen. Leuchten/Traversen werden mit einer Schraube M10 auf dem Distanzrohr befestigt.
HINWEIS: Aufsetzen und Ausfahren der Last muss durch fachlich und körperlich geeignetes Personal erfolgen. Durch eine zweite Person können diese Vorgänge erheblich erleichtert werden. Zum Tragen der Sockelplatte den dafür vorgesehenen Tragegriff verwenden.
4.) Einstellen der Höhe
Klemmmutter an Spannschelle lösen 4. Auszugsrohr anheben 5, hierbei entriegelt der Klapphaken automatisch 6 und verbleibt in dieser Position.
Wenn die gewünschte Höhe erreicht ist, muss der Klapphaken in die dafür vorgesehene Aussparung gedrückt werden 7. Der Klapphaken muss an dem
Auszugsrohr anliegen, dadurch wird das Auszugsrohr gegen Absenken gesichert. Klemmmutter handfest anziehen 8.
HINWEIS und Sicherheitshinweis beachten, Standsicherheit prüfen.

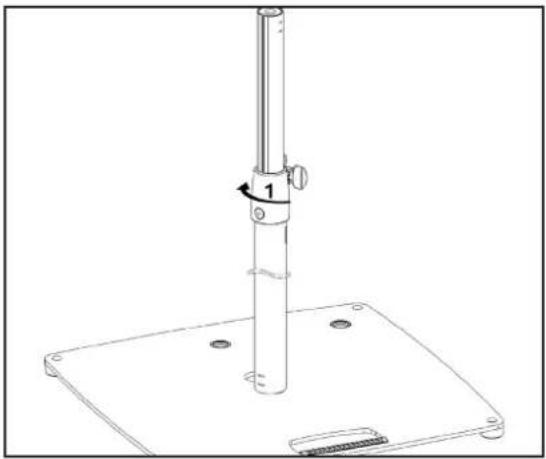

5.) Ausrichten der Rohrkombination Nach der Montage 2.) kann es sein, dass die Klemmschraube oder Klapphaken in eine uner- wünschte Richtung zeigen. Die Spannschelle kann mit etwas Kraftaufwand, von Hand in die ge- wünschte Position gebracht werden. Hierzu die Spannschelle mit beiden Händen greifen und so- lange in Richtung 1 drehen, bis die gewünschte Pos- ition erreicht ist.
Technische Daten
| Material | Grund-, Auszugsrohr, Klapphaken, Sockelplatte, Schlossschrauben:Stahl pulverbeschichtet, schwarzSchrauben, Gewindebolzen, U-Scheibe, Gewindebuchse, Mutter:Stahl verzinktSpannschelle, Klemmschraube, Griffstück, Füße, Auszugsicherung:Kunststoff schwarz |
| Tragfähigkeit | 20 kgBei zentrischer Belastung, auf waagerechter Fläche und ohne Seitenkräfte |
| Maße und Verstellbereich | Sockel: (B) 489 x (T) 489 x (H) 23 mmHöhe: 1.420-2.420 mm, 5 x 200 mmRohrende: ø 35 mm / M10 |
| Verpackung | Packstück 1 von 2 (B) 1.500 x (T) 115 x (H) 50 mmPackstück 2 von 2 (B) 500 x (T) 500 x (H) 30 mm |
| Gewicht 14,4 kg |
Wartung, Reinigung und Instandsetzung
▶ Wartung: Regelmäßige Kontrolle auf festen Sitz der Schraubverbindung.
▶ Reinigung: Zum Reinigen des Leuchten-/Boxenstatives ein leicht befeuchtetes Tuch benutzen. Keine chlorhaltigen oder scheuernde Reinigungsmittel verwenden. Diese verursachen Schäden an Oberfläche und Lack.
▶ Instandsetzen: Auftretende Schäden sofort beheben und Leuchten-/Boxenstativ nicht weiter benutzen. Instandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderlichen Kenntnisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über www.k-m.de.Hier gelangen Sie anhand der Artikelnummer, die Sie auf dem Typenschild finden, zu einementsprechenden Ersatzteilblatt. Über dieses können Sie die fehlenden oder defekten Teile Nachbestellen.
Störung und Fehlersuche
| Störung/Ursache Prüfen/Behebung | |
| Leuchten-/Boxenstativ wackelt | Standsicherheit des Statives prüfen.Schraubverbindung zwischen Sockel und Rohrkombination gegebenenfalls nachziehen.Standfüße auf festen Sitz prüfen, evtl. nachziehen.Schwerpunkt der Last beachten.Standsicherheitstest durchführen. |
| Auszugsrohr fährt unter Last ein | Klapphaken einrasten.Klemmschrauben nachziehen. |
Lagerung, Entsorgung
Lagern Sie das Leuchten-/Boxenstativ an einem trockenen Ort. Führen Sie zerlegte Bestandteile der Wiederverwertung zu:
▶ Verschritten Sie alle Komponenten aus Metall.
▶ Führen Sie alle Komponenten aus Kunststoff, Papier und Kartonage der Wiederverwertung bzw. Recycling zu.
▶ Sortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie diese gemäß den örtlichen Bestimmungen.
Kontaktinformation
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2
97877 Wertheim
Telefon: 09342/8060
Telefax: 09342/806-150
E-Mail: contact@k-m.de
Web: www.k-m.de
