Produkttyp	Unterbrechungsfreie Stromversorgung (USV)
Topologie	Line-interaktiv
VA-Nennleistung	750 VA
Watt-Nennleistung	450 W
Eingangsspannung	230 V AC
Eingangsfrequenz	50/60 Hz
Ausgangs Wellenform	Simulierte Sinuswelle
Anzahl der Steckdosen	8 (5 Batteriepuffer + 3 nur Überspannungsschutz)
Datenschutzleitung	RJ11/RJ45 (Telefon/Netzwerk)
Schnittstellenanschluss	USB
Batterietyp	Versiegelte Blei-Säure (12 V, 7 Ah)
Batteriewechsel	Benutzer austauschbar, hot-swappable
Laufzeit bei halber Last	Ungefähr 12 Minuten
Laufzeit bei voller Last	Ungefähr 3 Minuten
Abmessungen (B x H x T)	300 x 152 x 386 mm (11.8 x 6.0 x 15.2 Zoll)
Nettogewicht	8,4 kg (18,5 lbs)
Betriebstemperatur	0°C bis 40°C (32°F bis 104°F)
Betriebsfeuchtigkeit	0% bis 95% nicht kondensierend
Geräuschentwicklung	< 40 dBA
Verwaltungssoftware	PowerPanel Personal (enthalten)
Garantie	2 Jahre (eingeschränkt)
Zertifizierungen	CE, TÜV, GS

Häufig gestellte Fragen - PR750ELCD CyberPower

Wie wechsle ich die Batterie im PR750ELCD?

Der PR750ELCD verfügt über eine benutzeraustauschbare Batterie. Um sie zu ersetzen, schalten Sie die USV aus, trennen Sie sie vom Netz, öffnen Sie die Batteriefachtür an der Frontplatte, trennen Sie die Kabel und schieben Sie die alte Batterie heraus. Installieren Sie eine neue Batterie des gleichen Typs (12V, 7Ah), schließen Sie die Kabel wieder an und schließen Sie das Fach. Siehe Handbuch für detaillierte Schritte.

Was bedeutet die simulierte Sinuswellenausgabe für meine Geräte?

Simulierte Sinuswelle (stufenweise Annäherung) ist für die meisten Netzteile und Elektronik geeignet. Geräte mit aktiver PFC oder empfindliche Geräte können jedoch eine reine Sinuswellen-USV erfordern. Für typische Heim-Bürogeräte funktioniert der PR750ELCD einwandfrei.

Wie schließe ich das USB-Kabel an und installiere die Software?

Schließen Sie das mitgelieferte USB-Kabel von der USV an Ihren Computer an. Laden Sie die neueste PowerPanel Personal Software von der CyberPower-Website herunter. Installieren Sie die Software, sie erkennt die USV automatisch. Sie können dann die Laufzeit überwachen, Abschaltungen konfigurieren und Ereignisprotokolle anzeigen.

Warum piept die USV kontinuierlich?

Kontinuierliches Piepen deutet normalerweise auf Batterieausfall oder Überlast hin. Überprüfen Sie, ob die Batterie ausgetauscht werden muss (rote LED) oder ob die angeschlossene Last 450W überschreitet. Trennen Sie nicht benötigte Geräte. Wenn das Problem weiterhin besteht, kontaktieren Sie den Support.

Kann ich die USV mit einem Generator verwenden?

Ja, aber der Generatorausgang muss stabil sein (saubere Sinuswelle oder gut geregelte Spannung). Die USV schaltet möglicherweise häufig auf Batterie um, wenn die Generatorspannung schwankt. Es wird empfohlen, einen reinen Sinuswellengenerator zu verwenden oder den Generator einige Minuten laufen zu lassen, bevor Sie die USV anschließen.

Wie lange ist die Laufzeit für einen typischen Desktop-PC?

Ein typischer Desktop-PC mit Monitor verbraucht etwa 150-200W. Bei 200W Last bietet der PR750ELCD eine Laufzeit von etwa 20-25 Minuten. Die tatsächliche Laufzeit variiert je nach genauer Leistungsaufnahme.

Wie führe ich einen Selbsttest durch?

Halten Sie den Ein-/Ausschalter etwa 2 Sekunden lang gedrückt, um einen Selbsttest zu starten. Die USV läuft kurz auf Batterie. Bei Erfolg bleibt die Statusanzeige grün. Bei Fehler ertönt ein Alarm und die LED für Batteriewechsel leuchtet möglicherweise.

Was zeigt die LED 'Batterieladung' an?

Die Batterieladungs-LEDs zeigen die ungefähre Batteriekapazität an: 4 grüne LEDs bedeuten >75%, 3 für 50-75%, 2 für 25-50%, 1 für <25% und eine blinkende rote LED für schwache Batterie. Während des Ladens leuchten die Lichter nacheinander auf.

Kann ich den Datenschutz für mein Modem verwenden?

Ja, die RJ11/RJ45-Buchsen bieten Überspannungsschutz für Telefon-, DSL- oder Ethernet-Leitungen. Schließen Sie Ihre eingehende Leitung an die 'IN'-Buchse und Ihr Gerät an die 'OUT'-Buchse an. Dies schützt vor Spannungsspitzen auf Kommunikationsleitungen.

Wie sollte ich die USV reinigen und warten?

Halten Sie die USV in einem sauberen, trockenen Bereich mit guter Belüftung. Verwenden Sie ein weiches, trockenes Tuch, um die Außenseite abzuwischen. Verwenden Sie keine Flüssigkeiten oder Lösungsmittel. Überprüfen Sie regelmäßig, ob die Lüftungsschlitze nicht blockiert sind. Ersetzen Sie die Batterien alle 3-5 Jahre oder wenn Sie eine verringerte Laufzeit bemerken.

BEDIENUNGSANLEITUNG PR750ELCD CyberPower

PR750ELCD Bedienungsanleitung

WICHTIGE SICHERHEITSHINWEISE

In dieser Anleitung finden Sie wichtige Hinweise, den Sie bei der Installation und Wartung der USV und der Batterien befolgen sollten! Bitte lesen und folgen Sie allen Anweisungen sorgfältig während der Installation und des Betriebes der USV. Lesen Sie sie vollständig durch, bevor Sie das System auspacken, installieren und in Betrieb nehmen.

ACHTUNG! Diese USV muss an einen geerdeten Stromkreis angeschlossen werden, der mit einer Sicherung oder Stromkreisunterbrecher abgesichert ist. Schließen Sie keinesfalls die USV an einen Stromkreis an, der nicht geerdet ist. Wenn Sie dieses System entladen müssen, trennen Sie die USV vom Stromkreis und schalten Sie sie aus.

ACHTUNG! NUTZEN SIE DIESE USV KEINESFALLS FÜR MEDIZINISCHE ODER

LEBENSERHALTENDE GERÄTE! CyberPower verkauft keine Geräte für medizinische oder lebenserhaltende Anwendungen. Nutzen Sie diese USVs unter keinen Umständen bei Geräten, die in irgendeiner Form lebenserhaltende oder medizinische Systeme oder Patientenpflege unterstützen.

ACHTUNG! Die Batterien in der USV versorgen im Innern der USV Teile mit gefährlicher Spannung, auch wenn das Geräte nicht an einen Stromkreis angeschlossen ist.

ACHTUNG! Um Feuer und Stromschläge zu vermeiden, installieren Sie die USV in geregelten Innenräumen ohne Kontakt zu leitenden Geräten oder Oberflächen. (Bitte beachten Sie die Hinweise für die Vorgaben für Temperatur- und Luftfeuchte).

ACHTUNG! Um das Risiko für elektrische Schläge zu verringern, öffnen Sie keinesfalls die USV. Bis auf die Batterie befinden sich keine zu wartenden Teile in der USV. Öffnen Sie nur die Abdeckung allein um die Batterie zu warten.

ACHTUNG! Um elektrische Schläge zu vermeiden, schalten Sie die USV ab und trennen Sie sie vom Stromkreis bevor Sie die Batterie warten oder Geräte anschließen.

ACHTUNG! NICHT IN DER NÄHE VON AQUARIEN AUFSTELLEN! Um die Gefahr von Feuer zu vermeiden stellen Sie die USV nicht in der Nähe von Aquarien auf. Kondensierendes Wasser könnte mit metallischen oder elektrischen Teilen zusammenkommen und einen Kurzschluss verursachen.

AUSPACKEN

Der Karton sollte folgende Teile beinhalten:

(1) eine USV; (2) ein Emergency Power Off Kabel (grau); (3) ein Serielles Kabel;
(4) ein USB-Kabel; (5) eine Gebrauchanleitung; (6) eine Betriebssoftware Diskette;
(7) Anleitung Setup Einstellungen; (8) ein Stromkabel

ÜBERBLICK

Die PR750ELCD hat eine automatische Spannungsregulierung bei Instabiler Versorgungsspannung. Die PR750ELCD bietet einen Überspannungsschutz von 405 Joule und schaltet bei Stromausfall auf batterie-gepufferte Stromversorgung um. Die PR750ELCD liefert konstanten Strom für Ihren Computer und die mitgelieferte Software fährt Ihren Computer im Falle eine Stromausfalles geregelt herunter.

1. Stellen Sie sicher, dass der gesamte Volt-Amp (VA) Bedarf Ihres Computers, Monitors und Peripheriegeräte 750VA nicht übersteigen.
   2 Stellen Sie sicher, dass die an die USV angeschlossenen Geräte insgesamt nicht die angegeben Kapazität Ihrer USV übersteigt. (750VA/675W for PR750ELCD). Sollte die angegebene Kapatzität überschritten werden, schaltet die USV wegen Überlast automatisch ab und der Stromkeisunterbrecher spricht an.

Beschreibung

1. Netzsschalter / Funtionsanzeige

Haupt-Ein-/Ausschalter für die angeschlossenen Geräte.

2. Anzeige Netztbetrieb

Diese LED ist unterhalb des Netzschalters und leuchtet auf, wenn das Gerät eingeschaltet und an den Ausgängen keine Störungen anliegen.

3. Anzeige Batteriebetrieb

Diese Icon wird bei bei starken Stromschwankungen bzw. Stromausfall sichert, und gleichzeitig ertönt ein aktustisches Warnsignal (2 x kurzes Piepsen im Wechsel mit einer Pause).

4. FEHLER

Gibt es Störungen in der USV selbst, erscheint dieses Icon.

5. Anzeige Batteriewechsel

Diese LED zeigt den empfohlenen Batteriewechsel an.

6. Tab Taster / Status

Für USV Statusinformationen halten Sie den Taster 1 Sekunde gedrückt. Für weitere Informationen benutzen Sie den Tab Taster. Weitere Hinweise hierzu finden Sie ihn der Einstellungsanleitung.

7. Enter / Setup Taster

Durch Drücken des Setup Tasters für 1 Sekunde gelangen Sie in das Setup Menü. Wählen Sie dann die enstprechenden Funktionen zur Konfiguration. Weitere Hinweise hierzu finden Sie ihn der Einstellungsanleitung.

8. Up / Control Taster

Durch Drücken des Control Tasters für 1 Sekunde gelangen Sie in das Control Menü. Wählen Sie dann die entprechenden Funktionen zur Konfiguration. Weitere Hinweise hierzu finden Sie ihn der Einstellungsanleitung.

9. Down / Test Taster

Drücken Sie den Test Taster für 1 Sekunde und Sie gelangen in das Test Menü. Wählen Sie dann die enstprechenden Funktionen zur Konfiguration. Dieser Taster ermöglicht auch das Blättern im Menü. Weitere Hinweise hierzu finden Sie ihn der Einstellungsanleitung.

10. Esc / Logs Button

Drücken Sie den Test Taster für 1 Sekunde um gesepicherte Daten und Ereignisse zu sehen. Dieser Taster ermöglicht das Benden der Menüs. Weitere Hinweise hierzu finden Sie ihn der Einstellungsanleitung.

11. Batterie- und Überspannungsschutz gesicherte Steckdosen

Diese USV verfügt über sechs Batterie-gepufferte und gegen Überspannung gesicherte Ausgänge mit denen die angeschlossenen Verbraucher bei Störungen und Stromausfall vorüberghehend versorgt werden.

12. Serieller/USB PC-Anschluss

Dieser Anschluss ermöglicht eine Verbindung an einen PC über eine Serieller/USB-Schnittstelle. HINWEIS: Es kann nur ein Anschluss zur Kommunikation und der Steuerung der USV genutzt werden

13. EPO Port

Zur Nutzung verwenden Sie das beiliegenden grau EPO Kabel. Befolgen Sie die Installation entsprechend dem Diagramm. Der EPO Schalter sollten entfernt der USV Zone platziert warden. Im Falle eines Notfalls lassen sich somit die von der USV versorgten Geräte sofort von der Energieversorgung trennen.

OPTION 1: USER SUPPLIED NORMALLY CLOSED SWITCH

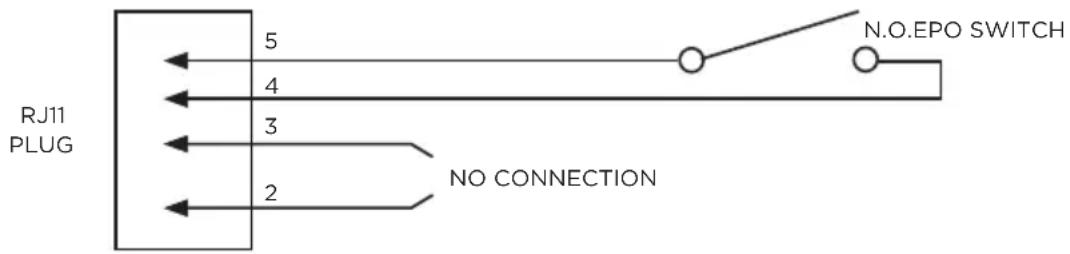

OPTION 2: USER SUPPLIED NORMALLY OPEN SWITCH

14. SNMP/HTTP Netzwerkschacht

Entfernen Sie die Abdeckung zur Installation der optionalen RMCARD zur Fensteuerung und erweiteretem Management der USV über das Netztwerk.

15. Sicherungsschalter

Auf der Rückseite befindet sich der Sicherungsautomat zum Schutz bei Überlast oder Fehlfunktion.

16. Stromanschluss

Schließen Sie die USV mit dem Anschlusskabel an eine ordnungsgemäße und geerdete Steckdose an.

1. Sie können Ihre neue USV gleich nach dem Erhalt nutzen. Zuvor empfehlen wir Ihnen jedoch, die Batterien für mindestens acht Stunden aufzuladen, um sicher zu stellen, dass die Batterie ihre maximale Kapazität erreicht hat. Während des Transportes oder der Lagerung kann es zu teilweiser Entladung gekommen sein. Um die Batterien aufzuladen, schließen Sie die USV einfach an Ihr Stromnetz an. Das Aufladen der Batterien erfolgt auch, wenn das Gerät abgeschaltet ist.

Hinweis: Diese USV verfügen über ein Schutzsystem das ein Einschalten beim Transport verhindert. Zum ersten Einschalten muss die USV mit dem Netzkabel an das Stromnetz angeschlossen werden.

1. Wenn Sie die mitgelieferte Software nutzen, verbinden Sie USV und PC mit dem mitgelieferten USB-Kabel.
2. Schließen Sie alle externen Geräte, wie Computer, Monitor oder externe Datenspeichergeräte, wie z.B. ein Zip-Laufwerk, an die Batterie-gepufferten Steckdosen der USV an, wenn diese Ausgeschalten und selbst nicht angeschlossen ist. Schließen Sie KEINESFALLS Laser-Drucker, Kopierer, Heizlüfter, Staubsauber, Aktenvernichter oder große Stromverbraucher an die USV an. Der Leistung dieser Geräte übersteigt die verfügbare Leistung der USV und führt unter Umständen zu Beschädigungen der USV.
3. Schließen Sie die USV an eine vorschriftsgemäß angeschlossene und geerdet Steckdose an. Stellen Sie sicher, dass die Leitung über einen geeigneten Sicherungsschutz verfügt, und dass an dieser Steckdose keine weiteren großen Verbraucher, wie z.B. Heizlüfter oder Staubsauger, angeschlossen sind.
4. Betätigen Sie den Einschaltknopf, um die USV einzuschalten. Die Kontroll-LED leuchtet auf und das Gerät gibt ein kurzes akustisches Signal.
5. Ist eine Überlast an die USV angeschlossen ertönt ein langanhaltendes akustisches Signal. Schalten Sie die USV ab und warten nach dem Entfernen von mindestens einem Verbraucher 10 Sekunden bevor Sie die USV wieder einschalten. Überprüfen Sie den Stromkreis-Unterbrecher, und aktivieren Sie diesen, falls er angesprochen haben sollte.
6. Ihre USV ist mit einer automatischen Lade-Kontrolle versehen. Sobald die USV selbst an ein Stromnetz angeschlossen ist, beginnt Sie automatisch die Batterien zu laden, auch wenn das Geräte selbst nicht eingeschaltet ist.
7. Um eine optimale Ladung der Batterien aufrecht zu erhalten, lassen Sie die USV ständig an Ihr Stromnetz angeschlossen.
8. Sollten Sie die USV über einen längeren Zeitraum nicht nutzen, lagern Sie diese mit voll aufgeladenen Batterien und laden Sie diese in einem Abstand von ca. drei Monaten immer wieder auf, um die Batterien vor Schaden zu bewahren.

INSTALLIEREN DER USV

1. Das LCD Modul ermöglicht die Montage an der Wand und der damit verbundenen entfernten Bedienung. Befolgen Sie die folgenden Installationsanweisungen.

a. Entfernen Sie das LCD Modul von der Frontblende.
b. Befestigen Sie das LCD Modul an der Wand.
c. Anbringen des LCD Moduls an der USV - Rollen Sie das Kabel zusammen und stecken Sie es in den Zwischenraum hinter der Frontblende und den Batterien. LCD Modul einklicken.

CyberPower engagiert sich bei der Entwicklung von Green-IT PProdukten und bringt im gesamten Produktions- und Geschäftsumfeld Green-IT Technologies zum Einsatz, was auch in der Mitgliedschaft der Climate Savers Computing Initiative (CSCI), der Reduktione gefährlicher Stoffe (RoHS), der Entsorgungsrichlinien für elektrischen und elektonischen Schrott (WEEE), wie auch der Zertifizierung nach ISO 14001 und IECQ QC080000 zum Ausdruck kommt. CyberPower versichert, fortschrittliche und umweltschonende Produkte zu fertigen, um so zu einem der führenden umweltfreundlichen Unternehmen in der USV-Industrie zu werden.

Reduzierung der Energiekosten mittels der GreenPower UPS™ Technologie

CyberPower's Ziel ist es nicht nur umweltfreundliche Geräte herzustellen, sondern auch um dem Anwender die besten Vorteile zu verschaffen. Das fortschrittliche Energie-Spar-Design optimiert die Effizeinz und verhindert die Energieverschwendung. Als Resultat wird der Anwender durch die Nutzung der GreenPower UPS™ Technologie mit erheblichen Energiekosteneinsparungen belohnt.

BATTERIE AUSTAUSCH

Die USV verfügt über eine Hot-Swap-Funktion, die einen unterbrechungsfreien Betrieb während des Batteriewechsels ermöglicht. Mit dieser Funktion können die Benutzer die Batterien sicher austauschen, ohne die USV oder die angeschlossenen Geräte herunterfahren zu müssen.

ACHTUNG! Lesen und befolgen Sie unbedingt die WICHTIGEN SICHERHEITSANWEISUNGEN bevor Sie die Batterien warten bzw. wechseln.

VORSICHT: TAUSCHEN SIE DIE BATTERIEN NICHT AUS, SOLANGE SICH DIE USV IM BATTERIEBETRIEB BEFINDET.

ACHTUNG: WENN DIE BATTERIE ABGEKLEMMT IST, SIND DIE AN DIE USV ANGESCHLOSSENEN LASTEN NICHT VOR STROMAUSFALL GESCHÜTZT.

VORSICHT! Die Wartungsarbeiten müssen von einem qualifizierten Techniker durchgeführt werden, der sich mit Batterien und den erforderlichen Sicherheitsmaßnahmen vertraut ist. Lassen Sie keine unbefugten Personen mit den Batterien hantieren.

ACHTUNG! Nutzen Sie ausschließlich die vorgeschriebenen Batterien. Wenden Sie sich diesbezüglich ggfls. an Ihren Händler.

ACHTUNG! Im Umgang mit Batterien besteht die Gefahr eines elektrischen Schlages. Werfen Sie die Batterien auf keinen Fall in ein Feuer, da sie explodieren könnten. Befolgen Sie die örtlichen Vorschriften für eine ordentliche Entsorgung.

ACHTUNG! Öffnen oder beschädigen Sie die Batterie keinesfalls. Austretendes Elektrolyt kann giftig sein und Haut und Augen verätzen.

ACHTUNG!

Bei Kurzschluss der Batterie treten sehr hohe Kurzschlussströme auf und es besteht die Gefahr eines elektrischen Schlages. Beachten Sie folgende Vorsichtsmaßnahme, bevor sie die Batterien warten:

1. Legen Sie Armbanduhr, Ringe und alle metallischen Teile ab.

2. Verwenden sie ausschließlich Werkzeuge mit Isolationsgriffen.

3. Legen Sie KEINESFALLS Werkzeuge oder metallische Teile auf die Batterie oder in das Batteriefach.

4. Tragen Sie isolierende Handschuhe und Stiefel.

5. Überprüfen Sie, dass die Batterie nicht versehentlich geerdet ist. Wenn sie versehentlich geerdet ist, entfernen Sie die Erdungsquelle.

DER KONTAKT MIT EINER GEERDETEN BATTERIE KANN ZU ZU EINEM ELEKTRISCHEN SCHLAG FÜHREN!

Die Wahrscheinlichkeit eines solchen elektrischen Schlags wird verringert, wenn die Erdung während der Installation und Wartung entfernt ist (gilt für eine USV und eine externe Batterieerweiterung, die keinen geerdeten Stromkreis hat)

BATTERIE AUSTAUSCH

WECHSELN DER BATTERIEN:

1. Entfernen Sie die Frontblende von der USV.
2. Ziehen Sie die runden Knöpfe und entfernen Sie die Batterieabdeckung.
3. Entnehmen Sie die Batterien aus dem Fach.
4. Lösen Sie die Batterien von den Anschlusskabeln.
5. Setzen Sie die Austausch-Akkus ein und verbinden Sie den Kabeladapter (rote Kabel und schwarze Kabel) entsprechend mit den Akkus.
6. Schieben Sie die Batterien wieder in das Fach.
7. Befestigen Sie die Batterieabdeckung wieder durch platziertes Einsetzen und drücken der Knöpfe.
8. Entfernen Sie das LCD Modul vor der erneuten Montage der Frontblende an die USV.
9. Anbringen des LCD Moduls an der USV - Rollen Sie das Kabel zusammen und stecken Sie es in den Zwischenraum hinter der Frontblende und den Batterien. LCD Modul einklicken.
10. Laden Sie die Batterien in der USV für 8-16 Stunden, um eine volle Aufladung der Batterien zu gewährleisten.

HINWEIS: Batterien sind als UMWELTGEFÄHRDENDER ABFALL eingestuft und müssen vorschriftsgemäß entsorgt warden!

Status menu
BetriebsmodusBelastungLast VALast AmpEnergieverbrauchErw. Laufzeit	BAT INFOEingangAusgangLetzter TestDatum & Zeit
Setup menu
Setup Menü?SpracheNetzspannungMIN O/P VoltMAX O/P VoltLCD Auto AusCycle DisplayAlarmTemporär MuteSensitivitätLadebetriebLow BAT Warnung	Auto SelbsttestDatum & ZeitBAT Wechsel DatFirmware Update?PW Meter Reset?Zurücksetzen?Verz. AnVerz. AusReboot DauerMIN Restore CAPLaufzeit BATReserve Laufzeit
Control menu
USV AN/AUS
Test menu
SelbsttestAlarm Test	BAT Kalibrierung
Log menu
X1-X10F1-F10Modell NameLast BAT Wechsel	Next BAT WechselUSV Firmware VERLCD Firmware VERSeriennummer

Weitere Informationen finden Sie im Anhang Anleitung Setup Einstellungen.

TECHNISCHE SPEZIFIKATIONEN

Modell PR750ELCD
Kapazität (VA) 750VA/675W
Eingang
Frequenzbereich 47-63Hz (autosensorik)
AVR Funktion Ja
Ausgang
Ausgangsspannung im 230Vac	+/-5%
Batterie-Modus 50/60Hz +/-1%
Ausgangsfrequens im	USV: Stromkreisunterbrechung & Interne Strombegrenzung, Batterie: Interne Strombegrenzung
Batterie-Modus
Überladungsschutz Ja
Spannungsschutz +32°F to 104°F (0°C to 40°C)
Blitzschutz/Unterspannung
Betriebstemperatur IEC x 6
Aufmaße 349 x 138 x 162 mm
Anzahl der Steckdosen 12.3kg
Maximale Dimensionen (LxWxH)
Gewicht (kg) Wartungsfreie Blei-Säure-Akkumulatoren
Batterien 8 Stunden
Batterien 0.6A
Typische Ladezeit Ja
Ladestrom (max.)
Durch Anwender austauschbar	Eingeschaltet, LCD-Anzeige, Netztbetrieb, Batteriebetrieb, FEHLER, Batteriewechsel
Akustische Signale	Batterie_Modus, Batterie schwach, Überlast
Kommunikation
PowerPanel® Business Edition Software	Windows 7/Vista/XP/2000/Server 2003, Linux
Management
Self -Test	Ja
Automatische Aufladung Ja
Auto-Neustart	Ja
USB Anschluss	Ja
SNMP/HTTP Netzwerkschacht	Ja
EPO Port	Ja

TROUBLESHOOTING

Problem Mögliche	Ursache Lösung
Sicherungsschalter an de Rückseite hat ausgelöst.	Der Stromkreis-Unterbrecher hat wegen Überlast angesprochen.	Schalten Sie die USV ab und entfernen sie mindestens en Endgerät. Warten Sie zehn Sekunden und drücken dann den Stromkreis-Unterbreche-Taster wieder hinein. Schalten Sie nun die USV wieder ein.
Die USV bringt nicht die erwartete Laufzeit.	Batterien sind nicht voll geladen.	Laden Sie die Batterien wieder auf, indem Sie die USV am Stromnetz angeschlossen belassen.
	Batterien sind aufgebraucht.	Kontaktieren Sie CyberPower Systems für Austauschbatterien unter: [e-mail]
Die USV läßt sich nicht einschalten.	Der Ein-/Ausschalter ist so konzipiert, dass er Schaden durch zu schnelles Ein- und Ausschalten verhindert.	Schalten Sie die USV aus und warten Sie 10 Sekunden bevor Sie sie wieder einschalten.
	Die Batterien sind aufgebraucht.	Kontaktieren Sie CyberPower Systems für Austauschbatterien unter: [e-mail]
	Ein mechanisches Problem liegt vor.	Kontaktieren Sie CyberPower Systems unter: [e-mail]
PowerPanel® Personal Edition ist inaktiv.	Das USB-Kabel ist nicht richtig angeschlossen.	Überprüfen Sie den Anschluss erneut und verwenden Sie nur die mitgelieferten Kabel.
	Die USV liefert keinen Batteriestrom.	Schalten Sie die USV ab und nach 10 Sekunden wieder ein. Damit sollte die USV zurückgesetzt sein und die Verbindung zum PC wieder stehen.

TROUBLESHOOTING

Problem Mögliche	Ursache Lösung
Die Fehler LED leuchtet auf.	Überlast	Entfernen Sie entsprechend zu starke Verbraucher und starten Sie die USV neu.
	Ausgang Kurzschluss	Kontaktieren Sie CyberPower Systems unter: [e-mail]
	Batteriefehler	Kontaktieren Sie CyberPower Systems unter: [e-mail]
	Übertemperatur	Kontaktieren Sie CyberPower Systems unter: [e-mail]

Weitere Fehleranalyse-Informationen finden die auf der Seite: www.cpsww.eu

Für weitere Informationen besuchen Sie unser Webseite www.cpsww.eu oder kontaktieren Sie uns unter:
