Produkttyp	Programmierbarer Raumtemperaturregler (Thermostat)
Modell	UTE 4800-R
Marke	Eberle
Spannungsversorgung	230 V AC, 50 Hz (195…253 V)
Stromaufnahme	ca. 1,2 W
Schaltstrom	10 mA … 10 (4) A, 230 V~
Temperatur-Einstellbereich	5 °C … 30 °C (in 0,5 °C-Schritten)
Temperaturanzeige	0,1 °C-Schritte
Ganggenauigkeit	< 4 Min./Jahr
Gangreserve (Batterie)	ca. 10 Jahre (CR2032)
Ausgang	Relais Schließer, potentialgebunden
Regelverfahren	PWM oder 2-Punkt (Ein/Aus)
Anzahl Schaltzeiten pro Tag	max. 9
Programmvorlagen	3 voreingestellte Programme (anpassbar)
Besondere Funktionen	Automatische Sommer-/Winterzeit, Optimum Start, Urlaubsfunktion, Timer (Party), Kindersicherung, Frostschutz, Ventilschutz (nur R-Variante)
Fernfühler (optional)	F 193 720 (4 m) oder F 190 021 (verlängerbar bis 50 m)
Schutzart	IP 30
Schutzklasse	II
Umgebungstemperatur Betrieb	0 °C … 40 °C
Gewicht	ca. 100 g
Einbau	In Unterputzdose Ø 60 mm („55er“)
Reinigung	Nur mit trockenem Tuch reinigen; keine aggressiven Reinigungsmittel verwenden.
Entsorgung	Nicht über Hausmüll; Elektroschrott-Sammelstellen nutzen. Batterien separat entsorgen.

Häufig gestellte Fragen - UTE 4800-R Eberle

Wie kann ich die Sprache des Thermostats ändern?

Drücken Sie MENU, navigieren Sie zu BENUTZER EINSTELLUNGEN (G), wählen Sie Sprache (G14) und stellen Sie die gewünschte Sprache ein.

Wie programmiere ich die Schaltzeiten?

Gehen Sie zu BENUTZER EINSTELLUNGEN (G), wählen Sie Schaltzeiten einstellen (G2). Wählen Sie den Tag oder Tagesblock, dann stellen Sie für jede Schaltzeit die Uhrzeit und Temperatur ein. Bestätigen Sie mit OK.

Was bedeutet die Anzeige 'Err'?

Ein Fehler liegt vor. Mögliche Ursachen: KONFIGURATION (Ober- und Unterteil passen nicht zusammen), KOMMUNIKATION (gestörte Verbindung) oder EXT SENSOR (Fühlerbruch/-kurzschluss). Schalten Sie die Spannung aus und wieder ein. Tauschen Sie ggf. den Fernfühler aus.

Wie wechsel ich die Batterie?

Die Batterie (CR2032) sitzt im Bedienteil. Ziehen Sie das Bedienteil vorsichtig ab, tauschen Sie die Batterie aus und setzen Sie das Bedienteil wieder auf. Die Gangreserve beträgt ca. 10 Jahre.

Kann ich die Temperatur vorübergehend ändern?

Ja, im Modus AUTO drücken Sie + oder - um die Temperatur bis zur nächsten Schaltzeit zu ändern. Die Anzeige zeigt AUTO- an.

Wie aktiviere ich die Urlaubsfunktion?

Drücken Sie MENU, wählen Sie URLAUB (E). Stellen Sie die Anzahl der Tage und die gewünschte Temperatur ein. Der Urlaub beginnt um 0:00 Uhr des ersten Tages und endet um 24:00 Uhr des letzten Tages.

Was ist 'Optimum Start'?

Optimum Start sorgt dafür, dass die gewünschte Temperatur genau zur programmierten Zeit erreicht wird. Der Thermostat beginnt vorher mit dem Heizen. Sie können diese Funktion im Installateur-Menü (H7) ein- oder ausschalten.

Wie sperre ich den Thermostat gegen unbefugte Bedienung?

Gehen Sie zu BENUTZER EINSTELLUNGEN (G), wählen Sie Zugriffs-Schutz (G6) und stellen Sie auf YES. Zum Entsperren geben Sie den Code 93 ein.

Kann ich den Thermostat auch zum Kühlen verwenden?

Ja, nur die Variante UTE 4800-R unterstützt Kühlen. Stellen Sie im Installateur-Menü (H4) KÜHLEN ein. Beachten Sie: Kühlen ist nur mit Ein/Aus-Regelung möglich, Frostschutz und Optimum Start werden deaktiviert.

Was tun, wenn die Heizung nicht schaltet?

Prüfen Sie: 1. Ist der Regler im Modus AUS (Heizung aus)? Halten Sie ◀ für 10 Sekunden gedrückt, um einzuschalten. 2. Stimmen die programmierten Schaltzeiten? 3. Ist die Temperaturbegrenzung (G7) aktiv? 4. Zeigt der Regler die Solltemperatur an (G10)?

BEDIENUNGSANLEITUNG UTE 4800-R Eberle

Bedienungs- und Installationsanleitung Raumtemperaturregler UTE 4800-R/-F/-Rw

468 931 004 368-1

D

1. Funktionsprinzip

Der programmierbare Thermostat UTE 4800 ermöglicht es, Schalzeiten (bis zu 9 je Tag) und Temperaturen entsprechend den persönlichen Gewohnheiten einzustellen. Nach der Installation zeigt der Regler automatisch die aktuelle Uhrzeit und Raumtemperatur. In der Betriebsart Automatik (AUTO) wird die Heizung automatisch nach den Schalzeiten und Temperaturen geregelt, die in Programm 1 eingestellt sind (siehe 8.). Die Temperatur wird geregelt in Abhängigkeit von der Raum-Temperatur die vom internen oder Fernfühler gemessen wird. Die Heizung wird eingeschaltet, wenn die Temperatur unter den eingestellten Wert sinkt.

2. Installation

Achtung!

Das Gerät darf nur durch einen Elektro-Fachmann geöffnet und gemäß dem Schaltbild im Gehäusedeckel bzw. dieser Anleitung installiert werden. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten.

Um die Anforderungen der Schutzklasse II zu erreichen, müssen entsprechende Installationsmaßnahmen ergriffen werden. Dieses unabhängig montierbare elektronische Gerät dient der Regelung der Temperatur ausschließlich in trockenen und geschlossenen Räumen, mit üblicher Umgebung. Das Gerät entspricht EN 60730, es arbeitet nach der Wirkungsweise 1C.

3. Verwendung

R-Variante:

Zur Regelung der Raumtempeatur in Verbindung mit:
- Stellantrieben bei Fußboden- und Konvektorheizungen
- Öl- oder Gaswarmheizungen

•Umwälzpumpen

•Wärmepumpen

F-Variante:

Zur Regelung der Bodentemperatur in Verbindung mit:

•Fußbodendirektheizung

•Fußbodentemperiersystem

Rw-Variante:

Zur Regelung der Raumtemperatur in Verbindung mit:

- Stellantrieben bei Fußboden- und Konvektorheizungen

- Öl- oder Gaswarmwasserheizungen

•Wärmepumpen

- Fußbodenheizung mit Heizen/Kühlen Umschaltung

- Zur Verwendung mit Verteilerleisten Heizen/Kühlen EV 230 H/K.. geeignet

4. Eigenschaften

•Einzeilige Textanzeige zur vereinfachten Bedienung

•Hintergrundbeleuchtung

• Echtzeituhr (Einstellung von Jahr, Monat, Tag, Uhrzeit)

• Automatische Sommer-Winterzeitumschaltung

• Max. 9 Schaltzeiten pro Tag (je Tag verschieden)

• Voreingestellte und anpassbare Zeitprogramme

- Optimum-Start (Temperatur wird zur eingestellten Zeit erreicht)

- Programmierbar bei abgenommenem Bedienteil

- Urlaubsfunktion mit Datumsangabe (Urlaub von....bis)

- Kurzzeit-Timer (Party) für stundenweise Änderung der Temperatur

• Einstellbereich der Temperatur begrenzbar

•Unbefugtensicherung

• Bedienersprachen einstellbar

- Reglerverfahren PWM oder 2-Punkt (Ein/Aus)

- Minimale Ein- bzw Ausschaltzeit und Hysterese des Ausgangs einstellbar, bei Ein/Aus Regelung

• Ventilschutz (nur R- und Rw-Variante)

- Anpassung an Ventile stromlos geschlossen/offen

(nur R- und Rw-Variante)

- Messung der Raumtemperatur über den eingebauten oder Fernfühler

- Heizungsunterbrechung nach Norm EN 50559 einstellbar (nicht für Ventile stromlos offen) (nur F-Variante)

R- und F-Variante:

- Energieverbrauchsanzeige (Einschaltzeit * Kosten) für die letzten

2 Tage, -Wochen, -Monat, -Jahr

• Energiekosten pro Stunde einstellbar

- Abschaltfunktion, Taste ← für 10 Sek drücken

- Frostschutz

- Verwendbar für «nur Heizen» oder «nur Kühlen» (nur R-Variante)

5. Montage

Der Regler soll an einer Stelle im Raum montiert werden, die:

• für die Bedienung leicht zugänglich ist

- frei ist von Vorhängen, Schränken, Regalen etc.

• freie Luftzirkulation ermöglicht

• frei ist von direkter Sonneneinstrahlung

- frei ist von Zugluft (z. B. Öffnen von Fenstern/Türen)

- nicht direkt von der Wärmequelle beeinflusst wird

- nicht an einer Außenwand liegt

• ca. 1,5 m über dem Fußboden liegt

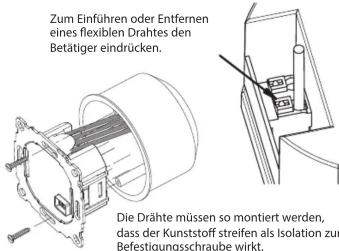

Einbau

in Unterputzdose ∅ 60 mm („55er“)
• Bedienteil abziehen
- Blendrahmen* abziehen
• Montage in umgekehrter Folge
Montage nur in nichtleitenden (Kunststoff) Unterputzdosen.
* Blendrahmen nicht im Lieferumfang enthalten

Achtung!

Elektrischer Anschluss

Achtung: Leitung spannungsfrei schalten

Anschluss gemäß Schaltbild

Für massiv- und flexible Leiter, Querschnitt 1 bis 2,5 mm ^2

Anschluss des Fernfühlers F 193 720 oder F 190 021 (rational)

(optional)

Zur Messung der Raumtemperatur kann anstelle des internen Fühlers ein Fernfühler verwendet werden. Über den Menüpunkt H1 kann gewählt werden ob der Fernfühler verwendet werden soll.

Der Fühler sollte in einem Schutzrohr verlegt werden. Dies erleichtert einen späteren Austausch. Der Fernfühler kann mit einer 2-adrigen Leitung für 230 V bis ca. 50 m verlängert werden Enge Parallelführung mit Netzleitungen z. B. im Kabelkanal, ist zu vermeiden.

Achtung! Die Fühlerleitungen führen Netzspannung.

1. Technische Daten

Bestellbezeichnung	UTE 4800-R	UTE 4800-F	UTE 4800-Rw
Spannungsversorgung	230 V AC 50 Hz (195...253 V)
Temperatur-Einstellbereich	5 °C ... 30 °C; in 0,5 °C Schritten	10 °C bis 40 °C;in 0,5 °C Schritten	5 °C ... 30 °C; in 0,5 °C Schritten
Temperaturanzeige	0,1 °C Schritte
Ausgang	Relais Schließer, potential-gebunden		Relais Wechsler, potential-gebunden
Schaltstrom	10mA ... 10 (4) A, 230 V~	10 mA ... 16 (4) A*, 230V~	Heizen: 10 mA ... 5(2) A, 230 V~Kühlen: 10 mA ... 1(1) A, 230V~
Ausgangssignal	Pulsweitenmodulation (PWM) oder 2-Punkt (Ein/Aus)
PWM-Zykluszeit	einstellbar
Hysterese	einstellbar (bei 2-Punkt)
Minimale Schaltzeit	10 Minuten
Leistungsaufnahme	~ 1,2 W
Ganggenauigkeit	< 4 Min / Jahr
Gangreserve	~ 10 Jahre (Batterietyp CR2032)
Fernfühler	F 193 720, Länge 4 m, F 190 021.Beide können bis zu 50 mverlängert werden (optional).	F 193 720, Länge 4 m,kann bis 50 m verlängert werden.	F 193 720, Länge 4 m, F 190 021.Beide können bis zu 50 mverlängert werden (optional).
Umgebungstemperatur	Betrieb 0 °C bis 40 °C (ohne Betauung)Lagerung -20 °C bis 70 °C (ohne Betauung)
Bemessungs-Stoßspannung	4 kV
Temperatur für dieKugeldruckprüfung	75 ± 2 °C
Spannung und Strom für Zwecke derEMV-Störaussendungsprüfungen	230 V, 0,1 A
Anzugsdrehmoment	0,5 Nm
Schutzart	IP 30
Schutzklasse	II (siehe Achtung)
Softwareklasse	A
Verschmutzungsgrad	2
Gewicht	~ 100 g	~ 280 g (mit Fernfühler)	~ 100g
Energie-Klasse(nach EU 811/2013, 812/2013, 813/2013,814/2013)	IV = 2 %

* bei Strom > 14 A, N-Leitung nicht über den Regler schleifen, sondern separat verklemmen.

7. Schaltbilder

UTE 4800-R

UTE 4800-F

UTE 4800-Rw

1. Maße


Fernfühler F 193 720 (als Zubehör)

Fernfühler F 190 021 (als Zubehör)

9. Voreingestellte Programme

Der Regler verfügt über 3 voreingestellte Zeit- und Tem peraturprogramme. Als Stan dard ein stellung ist Programm 1 eingestellt (siehe unten). Falls dieses Programm den Vorstellungen entspricht, brauchen keine Ände rungen vorgenommen werden.

Zur Auswahl eines anderen Programms siehe 9. G1 (Programm wählen)

Programm 1

Montag bis Freitag
Schaltzeit	1	2	3	4	5	6
Uhrzeit	6:00	8:30	12:00	14:00	17:00	22:00
Temp. °C	21,0	18,0	21,0	18,0	21,0	15,0

Samstag und Sonntag

Schaltzeit	1	2	3	4	5	6
Uhrzeit	7:00	10:00	12:00	14:00	17:00	23:00/22:00*

*23:00/22:00 = 23:00 für Samstag

Programm 2

Montag bis Freitag
Schaltzeit	1	2	3	4	5	6
Uhrzeit	6:00	8:30	12:00	14:00	17:00	22:00
Temp. °C	21,0	18,0	21,0	18,0	21,0	15,0

Samstag und Sonntag

Schaltzeit	1	2
Uhrzeit	7:00	23:00/22:00*
Temp.°C	21,0	15,0

*23:00/22:00 = 23:00 für Samstag

Programm 3

Montag bis Freitag
Schaltzeit	1	2	3	4
Uhrzeit	6:00	8:30	17:00	22:00
Temp. °C	21,0	18,0	21,0	15,0

Samstag und Sonntag

Schaltzeit	1	2	3	4
Uhrzeit	7:00	10:00	12:00	23:00/22:00*
Temp. °C	21,0	18,0	21,0	15,0

*23:00/22:00 = 23:00 für Samstag

Hinweise zum Programmieren

• Die Einstellfunktionen beenden sich automatisch 3 Minuten nach dem letzten Tastendruck, ohne zu speichern Sie kehren in die vorher aktive Betriebsart zurück (AUTO, MAN, URLAUB, TIMER, ZUHAUSE)
- Eingabe eines Code: mit + – den Wert einstellen -> OK
- Bei den Benutzer- und Installateur-Einstellungen werden beim Aufrufen der Menüpunkte die Kapitelnummern der Anleitung angegeben z.B. G1 für „Programm wählen“ oder H2 für „Regelungs-Art“
- In der Reihenfolge der Nummern können Lücken vor kommen

Fehlerbeseitigung

1. Es wird zu spät warm: a. Stimmen die programmierten Schaltzeiten und die Uhrzeit?
   b. Ist „optimum Start“ eingeschaltet? (siehe H7)
   Hatte der Regler genügend Zeit (einige Tage),
   die Daten des Raumes zu ermitteln?
   c. war Sommer/Winterzeit Umschaltung (siehe G5)
2. Der Regler nimmt keine Eingaben mehr an:
   Ist der Zugriffschutz eingeschaltet? (siehe G6)
3. Der Einstellbereich der Temperatur ist begrenzt:
   Ist die Temperaturbegrenzung eingestellt (siehe G7)
4. Die Temperaturanzeige ändert sich nicht:
   ist Anzeige der Solltemperatur aktiviert (siehe G10)

10. Funktionsbeschreibung und Bedienung

Sprachauswahl

Nur bei Produkten bei denen die Sprache nicht voreingestellt ist, muss diese vom Benutzer eingestellt werden, in folgenden Schritten.

ENGLISH mit +- die gewünschte Sprache wählen

mit 2 x OK bestätigen -> Es wird AUTO angezeigt (G14 zum erneuten ändern)

(Diese Aufforderung erscheint nur beim ersten Start oder nach Reset)

Wie kann der Temperaturregler verwendet werden

Temperatur vorübergehend ändern (bis zur nächsten Schaltzeit)siehe bei Tasten, +- in AUTO			Temperatur für eine Anzahl von Stunden einstellensiehe Hauptmenü TIMER	Den Regler an die Benutzergewohnheiten anpassensiehe Hauptmenü BENUTZER-EINSTELLUNGEN
Temperatur nach vorgegebenen Profilen regelnsiehe bei Hauptmenü, AUTO			Temperatur für ein vorgegebenes Datum einstellensiehe Hauptmenü URLAUB	Den Regler an die Heizungslage anpassensiehe Hauptmenü INSTALLATEUR-EINSTELLUNGEN
Konstante Temperatur einstellen (Handbetrieb = MAN)siehe Hauptmenü, MAN			Ein spezielles Programm für besondere Tage einstellensiehe Hauptmenü ZUHAUSE
	Tasten zum Bestätigen /			Aktivieren
	+- in AUTO (-)	Ändern der Temperatur bis zur nächsten Schaltzeit, Anzeige durch Minus hinter (AUTO-).Erster Tastendruck zeigt die eingestellte Temperatur, jeder weitere verändert sie.		OK
	+- in Menüs Bewegen durch die Menüs
	OK Bestätigen der Einstellung / Auswahl
	Info	Zeigt zusätzliche Infos in AUTO, MAN, TIMER, URLAUB, ZUHAUSE. Zum Beenden, Taste nochmal
	Menu	Einstieg ins Menü, +- zum Navigieren
	←	Einen Schritt zurück
	← für 10 Sek.(nur R- und F-Variante)	Angeschlossene Heizung Ausschalten. Anzeige denn AUS, Details siehe G4
	Hauptmenü zum Bestätigen /			Aktivieren
A	MENU	Mit +- die einzelnen Menüpunkte aufrufen
B	AUTO	Die Temperatur wird automatisch nach den Zeit- und Temperaturvorgaben des aktuellen Programms geregelt, siehe G1.Mit den Tasten +- kann die Temperatur bis zur nächsten Schaltzeit geändert werden.		OK
C	MAN	Die Temperatur wird dauerhaft auf die hier eingestellte Temperatur geregelt. Änderung mit Tasten +-		OK
D	TIMER	Die Temperatur wird auf die hier eingestellte Anzahl von Stunden und die hier eingestellte Temperatur geregelt.Beim Beenden wird die Betriebsart fortgesetzt, die vor Timer aktiv war. Urlaub beendet den Timer.		OK
E	URLAUB	Die Temperatur wird auf die hier eingestellte Anzahl von Tagen und die hier eingestellte Temperatur geregelt. Urlaub beginnt um 0h des ersten Tages, er endet um 24hdes letzten Tages. In der Zeit bis Urlaub beginnt ist AUTO aktiv. Wenn der Start des Urlaubs in der Zukunft liegt, kann jede andere Betriebsart gewählt werden (AUTO,MAN, TIMER, ZUHAUSE), Info informiert über diesen Zustand. In diesem Fall wird die Urlaubsfunktion automatisch gestartet wenn der BEGIN Zeitpunkt eintritt. BeimBeenden wird die Betriebsart fortgesetzt, die vor aktivieren des Urlaub gültig war.		OK
F	ZUHAUSE	Die Temperatur wird nach dem hier eingestellten Programm geregelt (unabhängig von AUTO). Das Programm ist für alle Tage gleich. Die Voreinstellung entspricht demProgramm vom Montag. Beenden immer durch den Benutzer, z.B. durch Wahl von AUTO. Verwendung: Urlaub, Zuhause, Krankheit usw.		OK
G	BENUTZER EINSTELLUNGEN	Anpassen des Reglers an persönliche Anforderungen		OK
H	INSTALLATEUR EINSTELLUNGEN	Anpassen des Reglers an die Heizungsanlage (nur vom Installateur)		OK
G BENUTZER EINSTELLUNGEN		Anpassen des Reglers an persönliche Anforderungen		Voreinstellung( ) = Wertebereich
1	Programm wählen	Auswahl eines der voreingestellten Programme, siehe B. (Bei Programmwechsel werden Änderungen nicht gespeichert)		P1 (P1 ... P3)
2	Schaltzeiten einstellen	Ändern von Zeit und Temperatur des gewählten Tages (des aktiven Programms siehe 8.) Jede Schalteit kann bis zur Vorherigen reduziert werden oder bis 00:00h. JedeSZ kann bis 23:50 erweitert werden danach erscheint -> > dies bedeutet die SZ liegt im nächsten Tag. Durch Drücken von Taste + oder - bei -> >> kann wieder eine SZeingestellt werden. Es sind max 9 SZ möglich. Die Erste Ziffer zeigt die SZ z.B. 3,12:00 - 14:00 zeigt die 3. Schaltzeit. SZ können auch für Tagesblöcke eingegeben werden,durch Auswahl beim Einstellen der Tage (Mo...Fr, Sa/So; Mo-So). Zum Beenden der Programmierung mehrfach ◆drücken		wie bei G1 gewählt
3	Uhr einstellen	Datum und Uhrzeit einstellen
4	Heizung Aus(nur R- und F-Variante)	Schaltet den Reglerausgang ab, Anzeige AUS. Der Regler bleibt an Spannung; Frostschutz, Ventilschutz, wenn dieser aktiviert ist, siehe H6, H5. Wiedereinschalten durchaktivieren einer Betriebsart z.B. AUTO, MAN usw. oder durch Taste ◆für 10 Sek. Bei Wiedereinschalten per Taste ◆oder über dieses Menü wird AUTO aktiviert.		NO
5	Sommer/Winter-Umschaltung	Auswahl ob automatische Sommer/Winter-Zeit Umschaltung		YES
6	Zugriffs-Schutz	Schützt den Regler vor nicht autorisierter Benutzung. Reaktivieren durch Code = 93		NO
7	Temperatur Grenzen unten/oben	Begrenzt die einstellbare Temperatur, wenn beide Werte gleich sind ist keine Änderung mehr möglich. Dies hat Einfluss auf: AUTO, MAN, URLAUB, TIMER, ZUHAUSE,Schaltzeiten einstellen (G2). Aktives Programm / Betriebsart wird nicht automatisch beeinflusst.		5; 30 °C
8	Kosten/h für Energie(nur R- und F-Variante)	Eingabe der geschätzten Energiekosten je Stunde (Cent/h), für den Bereich der vom Regler geregelt wird. Um diese Funktion als Stundenzähler zu verwenden Kosten/hauf 100 setzen		100 (1 ... 999)
9	Verbrauch von Energie bisher(nur R- und F-Variante)	Zeigt näherungsweise den Energieverbrauch des geregelten Bereiches, für die letzten: 2 Tage, Woche (7 Tage), Monat (30 Tage), Jahr (365 Tage). Diese Funktion kannhauptsächlich für Elektroheizung verwendet werden. Beim aktuellen Tag wird bis zur aktuellen Stunde gerechnet. Bei Überlauf wird 9999 angezeigt.Berechnung: Einschaltzeit der Heizung x Kosten je Stunde. Rücksetzen siehe H9
10	Solltemperatur anzeigen	Anzeige der Solltemperatur anstelle der Raumtemperatur		NO
11	Temperatur Korrektur(nur R- und Rw-Variante)	Anpassen der Temperatur an persönliche Bedürfnisse		0.0 (-5,0 ... +5,0)
12	Nummer für Bodentemperatur(nur F-Variante)	Anzeige der Bodentemperatur als Merkzahl		NO
13	Licht	Dauerhaft aus oder kurzzeitig ein nach Tastendruck. Bei Verwendung des Fernfühlers kann die Beleuchtung dauerhaft eingeschaltet werden.		KURZ (KURZ, AUS)
14	Sprache	Auswahl der Bediensprache
15	Info	Anzeige von Regler-Typ und -Version
16	Reset nur Benutzer Einstellungen	Nur die BENUTZER EINSTELLUNGEN werden auf die Werkseinstellungen zurückgesetzt. Der Energiezähler wird nicht gelöscht, siehe dazu H9.		NO

Installationseinstellungen ändern

Achtung! Diese Einstellungen sollten nur vom Installateur durchgeführt werden, da sie die Sicherheit und Funktion des Heizungssystem beeinflussen können

H	INSTALLATEUR EINSTELLUNGEN	Anpassen des Reglers an die Heizungsanlage (nur vom Installateur)			Voreinstellung( ) = Wertebereich
0	Code	Für diese Einstellungen muss ein Code (= 7) eingegeben werden. Er ist für eine Stunde gültig.
1	Heizungsart	Dieser Regler kann für das in der rechten Spalte genannte Heizsystem verwendet werden. Es kann gewählt werden ob ein Fernfühler verwendet wird.			RAUM / NO siehe 1.
2	Regelungs-Art	PWM oder Ein/Aus kann gewählt werden. Bei PWM kann die Zykluszeit (in Minuten) eingestellt werden, es gilt eine minimale Ein/Ausschalt-Zeit von 10% der Zykluszeit. Kurz für schnelle, lang für langsame Heizsysteme. PWM ist nicht möglich für Kühlen (H4).Bei Ein/Aus kann eingestellt werden:• Hysterese (OFF = keine Temperaturhysteresse, auch bei sehr kleinen Temp. differenzen schaltet der Ausgang nach der unten eingestellten Verzögerung)• Minimale Ein/Ausschaltzeit (das Relais bleibt mindestens diese Zeit ein bzw. aus)			PWM/10 (/10 ... 30)OFF (OFF, 0,1 ... 5.0)10 Min (1 ... 30)
4	Heizen oder Kühlen(nur R-Variante)	HEIZEN: Regelung im HeizbetriebKÜHLEN: Regelung im Kühlbetrieb. Es gilt:• Kühlen ist nur möglich bei Heizungsart (H1) = RAUM• Frostschutz (H6) = NO (kann nicht aktiviert werden)• Optimum Start (H7) = NO (kann nicht aktiviert werden)	• im Falle eines Fehlers, Relais = Aus• Temperaturen und Schaltzeiten von Heizen werden verwendet (siehe G2)	• nur möglich bei RegelungsartEin/Aus (H2)	Heizen(Heizen, Kühlen)
5	Ventilschutz(nur R- und Rw-Variante)	Das Relais wird für die angebene Zeit (in Minuten) aktiviert, täglich um 10.00 h			3 min (OFF, 1...10)
6	Frostschutz(nur R- und F-Variante)	Einstellung der Frostschutz-Temperatur. Die Temperatur wird auf diesen Wert geregelt, nur wenn der Regler ausgeschaltet ist siehe G4			5 °C (OFF, 5...30)
7	Optimum start	Die Temperatur wird zu der Zeit erreicht, die im Programm eingestellt ist. Während der Vorheizzeit wird AUTO_angezeigt.			YES
8	Stellantrieb stromlos offen(nur R- und Rw-Variante)	Wenn ein Stellantrieb stromlos offen verwendet werden soll			NO
9	Energie-Zähler rücksetzen(nur R- und F-Variante)	Der Zähler wird auf 0 gesetzt			NO
11	Reset alles	Alle INSTALLATEUR- und BENUTZER Einstellungen werden auf die Werkseinstellungen zurückgesetzt			NO
12	EN 50559 Unterbrechung(Nur F-Variante)	Unterbricht die Heizung nach mehr als einer Stunde Dauerheizen für die hier eingestellte Zeit.			5 Min (0...20 Min)

11. Fehleranzeigen

In diesem Fall wird „Err“ blinkend angezeigt. Es können folgende Fehler angezeigt werden:

KONFIGURATION	Ober- und Unterteil passen nicht zusammen → nur zusammengehörige Komponenten verwenden → Spannung aus- und wieder einschalten
KOMMUNIKATION	Kommunikation zwischen Ober- und Unterteil gestört → Oberteil abziehen und wieder aufstecken → Spannung aus- und wieder einschalten
EXT SENSOR	1. Fühlerbruch/Fühlerkurzschluss des Fernfühlers → Austausch des Fernfühlers2. Über- oder Unterschreitung des Anzeigebereiches

Nur bei R- und F-Varian

Bei H4 = Heizen: Bei allen Fehlern wird mit 30 % der Zeit geheizt.

Bei H4 = Kühlen: Bei allen Fehlern ist das Relais aus.

1. Widerstandstabelle für Fernfühler

Temperatur	Widerstand	Temperatur	Widerstand
10 °C	66,8 kΩ	30 °C	26,3 kΩ
20 °C	41,3 kΩ	40 °C	17,0 kΩ
25 °C	33 kΩ	50 °C	11,3 kΩ

13. Verwendung UTE 4800-Rw

Verteilerleiste Heizen/Kühlen (EV 230 H/K...)

14. Recycling

Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Bitte nur in speziellen Einrichtungen für Elektronikschrott entsorgen. Erkundigen Sie sich bei den örtlichen Behörden zur Recycling Beratung.

Informationspflicht gem. Batteriegesetz

Altbatterien und Akkus dürfen nicht über den Hausmüll entsorgt werden. Verbraucher sind gesetzlich verpflichtet, Altbatterien dem Recycling zuzuführen. Es gibt geeignete Sammelstellen bei Kommunen. Auch alle Händler und Geschäfte, die Batterien verkaufen, nehmen Altbatterien in handelsüblichen Mengen unentgeltlich zurück. Altbatterien enthalten möglicherweise Schadstoffe oder Schwermetalle, die Umwelt und Gesundheit schaden können. Batterien werden wieder verwertet, sie enthalten wichtige Rohstoffe wie Eisen, Zink, Mangan oder Nickel.

User and installation guide Room Temperature Controller UTE 4800-R/-F/-Rw
