Alienware m15 R6 - Laptop DELL - Kostenlose Bedienungsanleitung

Produkttyp	Laptop
Modell	Alienware m15 R6
Marke	DELL
Abmessungen (ca.)	360 x 275 x 22 mm
Gewicht (ca.)	2,5 kg
Bildschirm	15,6 Zoll, Full HD oder 4K, 165 Hz
Prozessor	Intel Core i7-11800H / i9-11900H
Grafik	NVIDIA GeForce RTX 3060 / 3070 / 3080
Arbeitsspeicher	DDR4-3200, bis zu 32 GB, 2 Steckplätze
Speicher	M.2 SSD (2230/2280), 2 Steckplätze
Akku	Lithium-Ionen, 6 Zellen, 86 Wh
Netzteil	240 W oder 330 W
Betriebssystem	Windows 10 / 11
Anschlüsse	2x USB-C, 3x USB-A, HDMI 2.1, Ethernet, Audio
WLAN	Wi-Fi 6 (802.11ax)
Tastatur	Alienware RGB pro Taste, beleuchtet
Lautsprecher	2x Stereolautsprecher
Sicherheit	BIOS-Passwort, Kensington-Schloss
Wartung	Reinigung mit weichem, fusselfreiem Tuch; kein Wasser oder Reinigungsmittel
Reparierbarkeit	Komponenten zugänglich nach Entfernen der Bodenabdeckung; Schraubenliste im Handbuch
Besondere Merkmale	Alienware Command Center, RGB-Beleuchtung, TCC Offset einstellbar

Häufig gestellte Fragen - Alienware m15 R6 DELL

Wie entferne ich die Bodenabdeckung des Alienware m15 R6?

Entfernen Sie alle Schrauben (2x M2.5x5, 2x M2.5x8.5, 4x M2.5x1.7) und hebeln Sie die Abdeckung mit den Fingerspitzen ab. Trennen Sie zuvor das Batteriekabel von der Systemplatine.

Wie tausche ich den Akku aus?

Entfernen Sie die Bodenabdeckung, trennen Sie das Batteriekabel, lösen Sie die 4 Schrauben (M2x4) und 4 Schrauben (M2x3), heben Sie den Akku heraus. Setzen Sie den neuen Akku ein und schrauben Sie ihn fest. Schließen Sie das Batteriekabel wieder an.

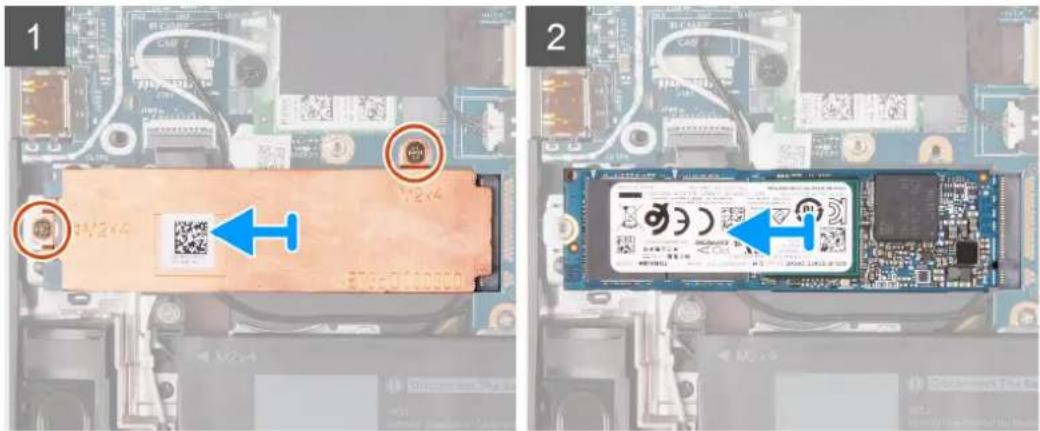

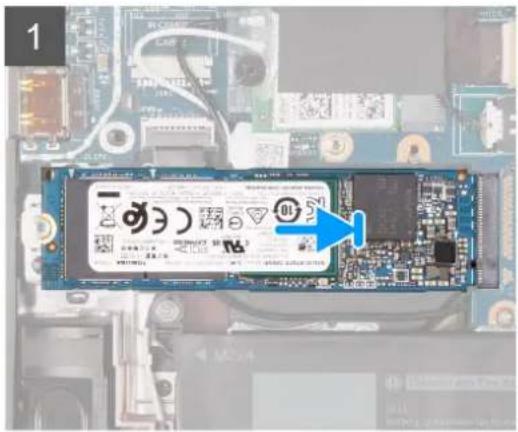

Wie installiere ich ein SSD-Laufwerk?

Entfernen Sie die Bodenabdeckung und ggf. die Kühlabdeckung. Schieben Sie die SSD in den passenden Steckplatz (M.2 2230 oder 2280) und befestigen Sie sie mit 2 Schrauben (M2x4). Je nach Formfaktor muss die Schraubbohrung verschoben werden.

Wie setze ich das BIOS zurück?

Entfernen Sie die Bodenabdeckung, trennen Sie das Batteriekabel, drücken Sie den Netzschalter 20 Sekunden lang, warten Sie eine Minute und schließen Sie das Kabel wieder an. Dadurch werden die CMOS-Einstellungen gelöscht.

Wie aktualisiere ich das BIOS?

Laden Sie die neueste BIOS-Datei von dell.com/support herunter. Kopieren Sie sie auf ein bootfähiges USB-Laufwerk, starten Sie den Computer, drücken Sie F12, wählen Sie das USB-Laufwerk und führen Sie das Update aus.

Was bedeuten die LED-Blinkcodes an der Stromanzeige?

Die Stromanzeige blinkt in Mustern: z.B. 2 rote + 3 blaue Blinks = kein Speicher erkannt. Eine vollständige Liste finden Sie im Handbuch unter 'Systemdiagnoseanzeigen'.

Wie schalte ich WLAN ein und aus?

Bei Verbindungsproblemen schalten Sie den Computer, das Modem und den Router aus. Warten Sie 30 Sekunden, schalten Sie Router, Modem und dann den Computer wieder ein.

Wie führe ich einen Kaltstart (Reststromentladung) durch?

Schalten Sie den Computer aus, trennen Sie das Netzteil, entfernen Sie die Bodenabdeckung und den Akku. Halten Sie den Netzschalter 20 Sekunden lang gedrückt. Bauen Sie Akku und Abdeckung wieder ein und schließen Sie das Netzteil an.

Wie kann ich das System- oder Setup-Kennwort zurücksetzen?

Wenden Sie sich an den Dell-Support unter www.dell.com/contactdell. Das Zurücksetzen der Kennwörter ist ohne Kontaktaufnahme nicht möglich.

Wo finde ich die Service-Tag-Nummer?

Die Service-Tag-Nummer befindet sich auf der Systemplatine. Sie wird auch im BIOS unter 'Service Tag' angezeigt. Notieren Sie sie für Supportanfragen.

BEDIENUNGSANLEITUNG Alienware m15 R6 DELL

Hinweise, Vorsichtshinweise und Warnungen

i ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können.
VORSICHT: Ein VORSICHTSHINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können.
⚠️ WARNUNG: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann.

Inhaltsverzeichnis

Kapitel 1: Arbeiten an Komponenten im Inneren des Computers......6

Vor der Arbeit an Komponenten im Innern des Computers....6

Sicherheitshinweise....6

Schutz vor elektrostatischer Entladung....7

ESD-Service-Kit....7

Transport empfindlicher Komponenten....8

Nach der Arbeit an Komponenten im Inneren des Computers....9

Kapitel 2: Entfernen und Einbauen von Komponenten....10

Empfohlene Werkzeuge....10

Schraubenliste....10

Hauptkomponenten von Alienware m15 R6 11

Bodenabdeckung....13

Entfernen der Bodenabdeckung....13

Anbringen der Bodenabdeckung....16

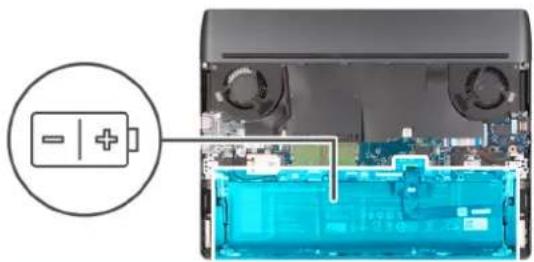

Akku....19

Batteriekabel....19

Entfernen des Akkus....21

Einsetzen des Akkus....22

Batteriekabel....23

Vorsichtshinweise zu Lithium-Ionen-Batterien....23

Entfernen des Akkukabels....24

Einsetzen des Akkukabels.... 25

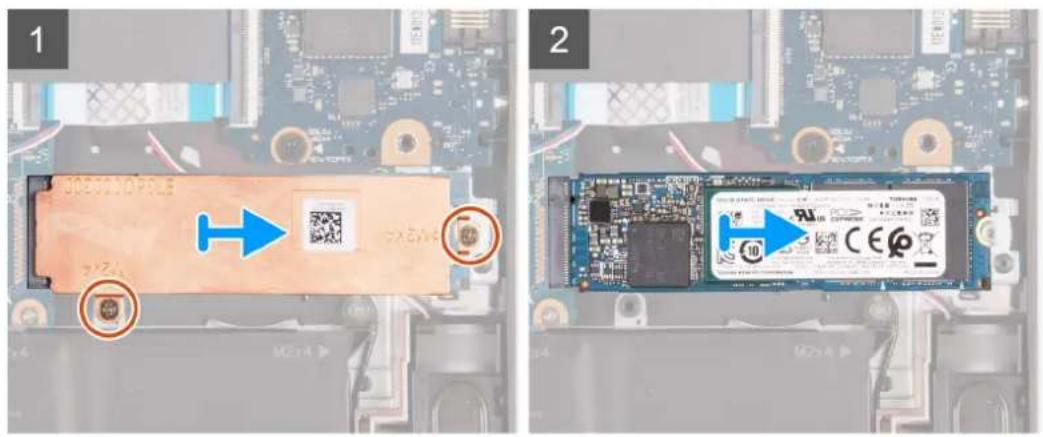

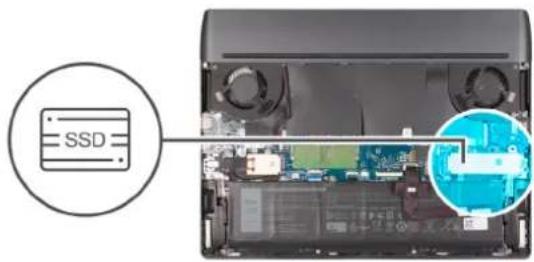

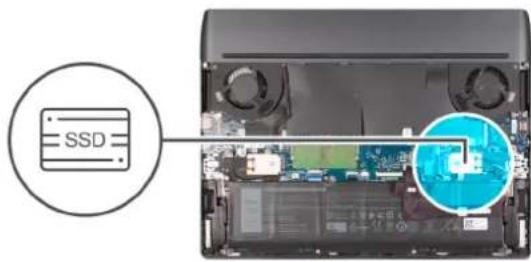

SSD-Laufwerk 25

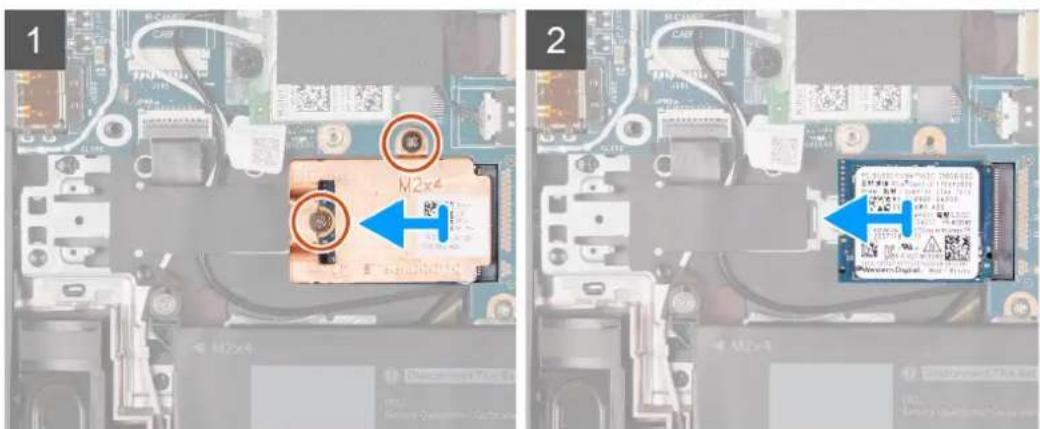

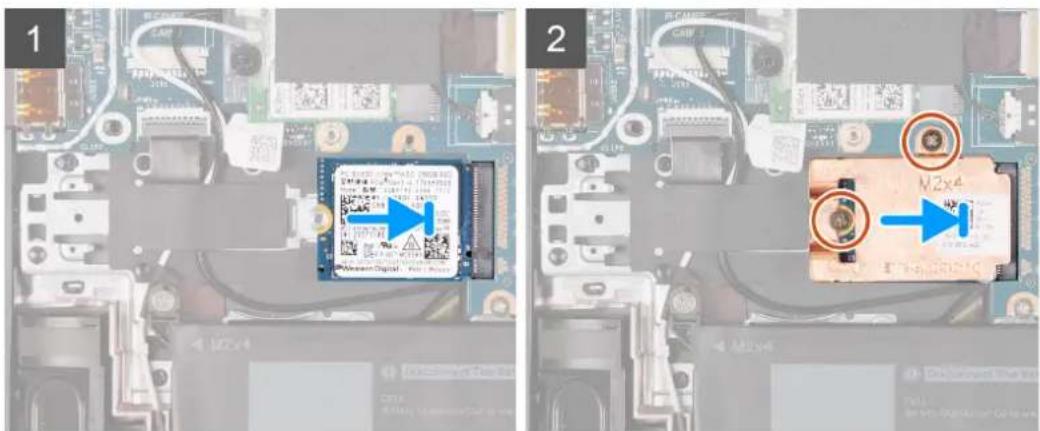

Entfernen des 2230-SSD-Laufwerks aus dem SSD-Steckplatz eins....25

Installieren des 2230-SSD-Laufwerks im SSD-Steckplatz eins.... 26

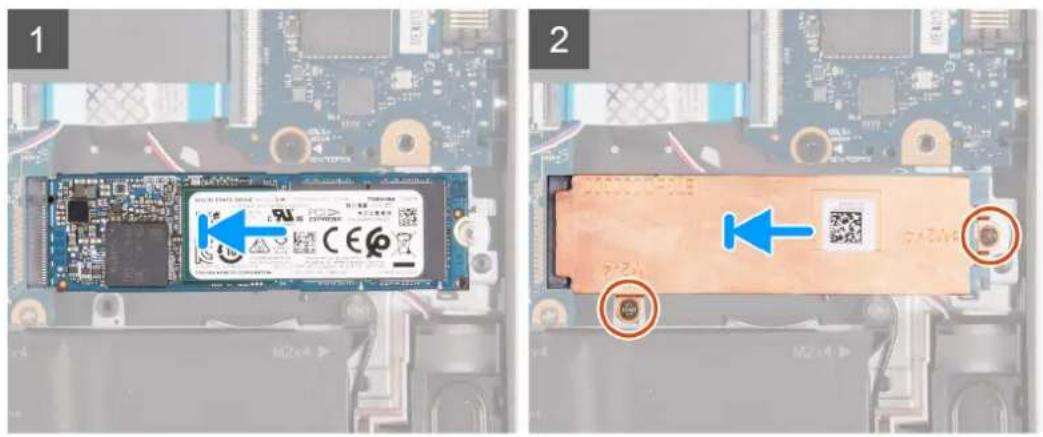

Entfernen des 2280-SSD-Laufwerks aus dem SSD-Steckplatz eins....27

Installieren des 2280-SSD-Laufwerks im SSD-Steckplatz eins.... 28

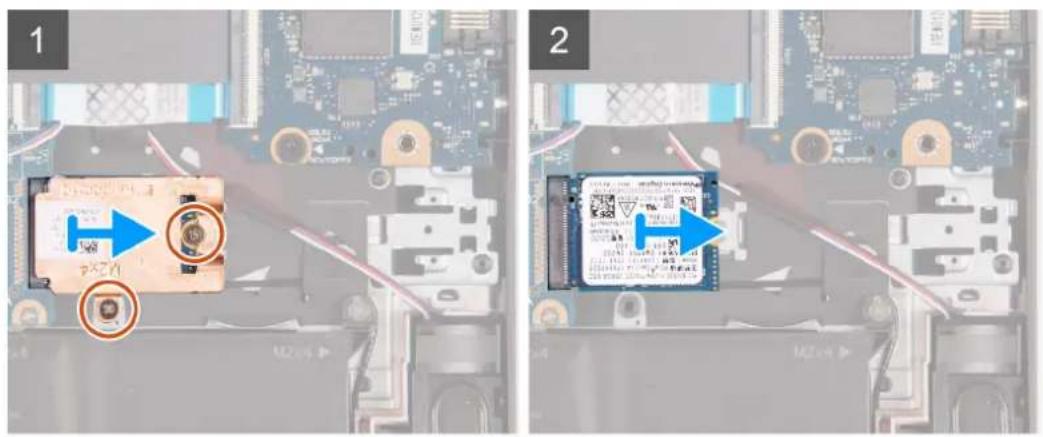

Entfernen des 2230-SSD-Laufwerks aus dem SSD-Steckplatz zwei....29

Installieren des 2230-SSD-Laufwerks im SSD-Steckplatz zwei....30

Entfernen des 2280-SSD-Laufwerks aus dem SSD-Steckplatz zwei....31

Installieren des 2280-SSD-Laufwerks im SSD-Steckplatz zwei....32

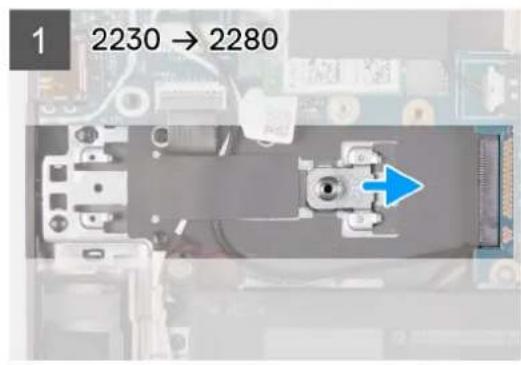

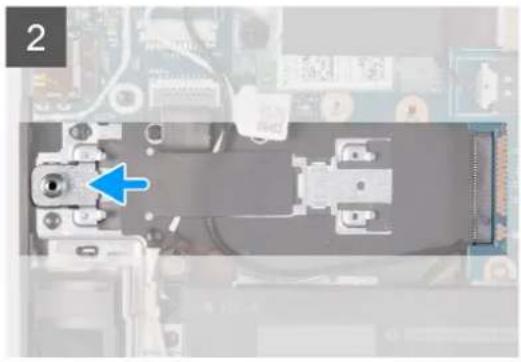

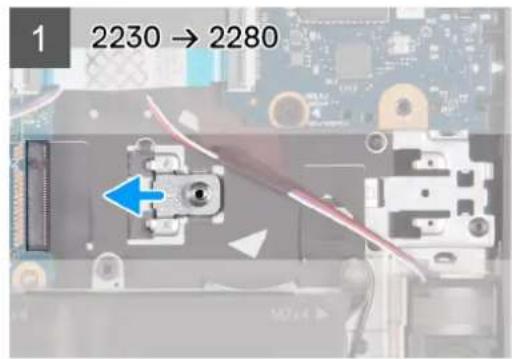

Verfahren zum Verschieben der Schraubbohrung in SSD-Steckplatz 1....33

Verfahren zum Verschieben der Schraubbohrung in SSD-Steckplatz 2....34

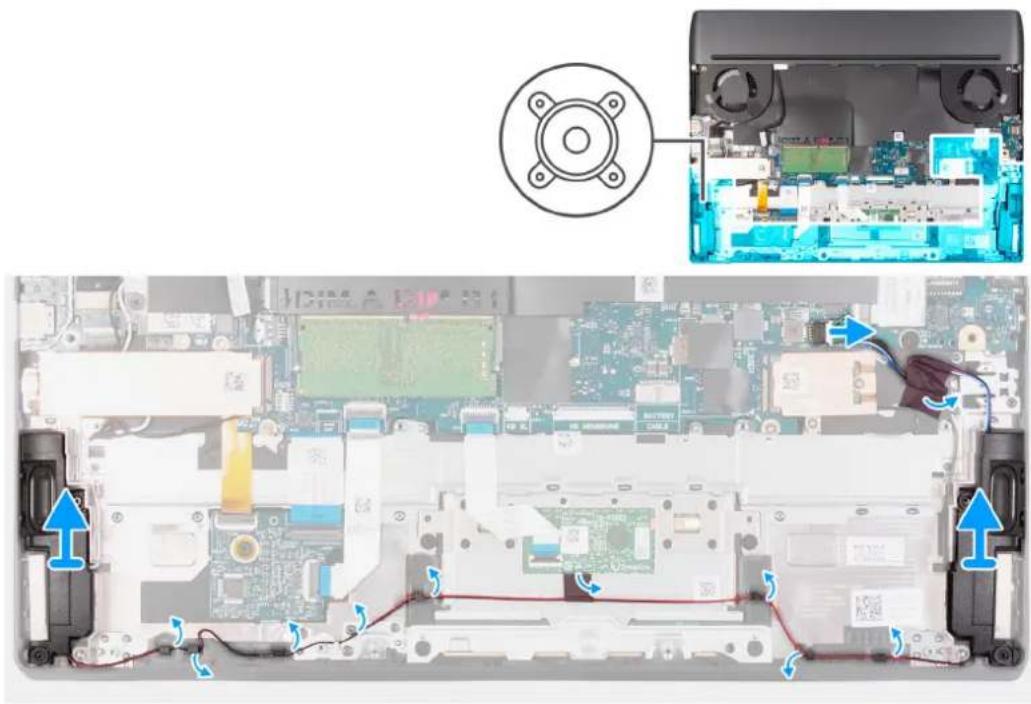

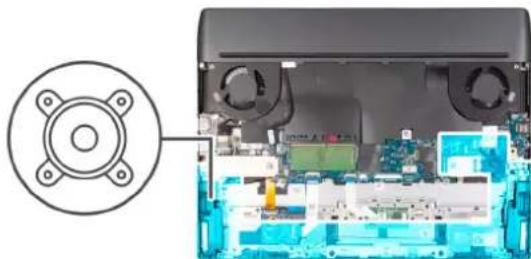

Lautsprecher....35

Entfernen der Lautsprecher.... 35

Einbauen der Lautsprecher....36

E/A-Platine....37

Entfernen der E/A-Platine....37

Einbauen der E/A-Platine....38

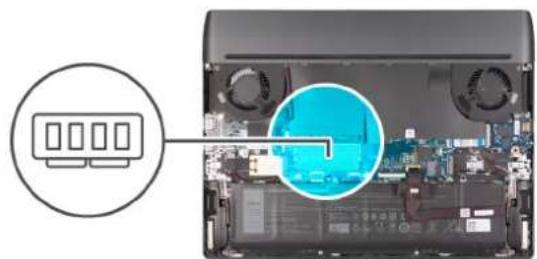

Speichermodul....40

Entfernen des Speichermoduls....40

Einsetzen des Speichermoduls....41

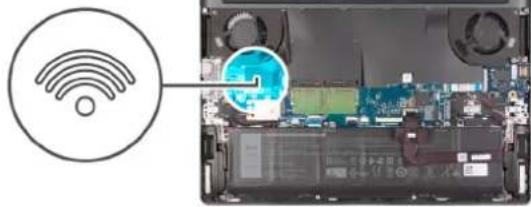

Wireless-Karte....42

Entfernen der Wireless-Karte 42

Einbauen der Wireless-Karte 43

Hintere E/A-Abdeckung....45

Entfernen der hinteren E/A-Abdeckung 45

Installieren der hinteren E/A-Abdeckung 46

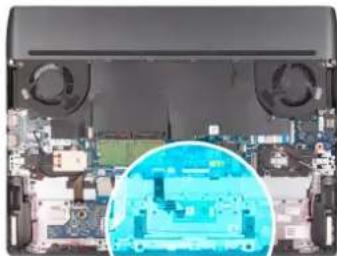

Touchpad....47

Entfernen des Touchpads....47

Installieren des Touchpads....49

Netzadapteranschluss....50

Entfernen des Netzadapteranschlusses....50

Einbauen des Netzadapter-Ports....51

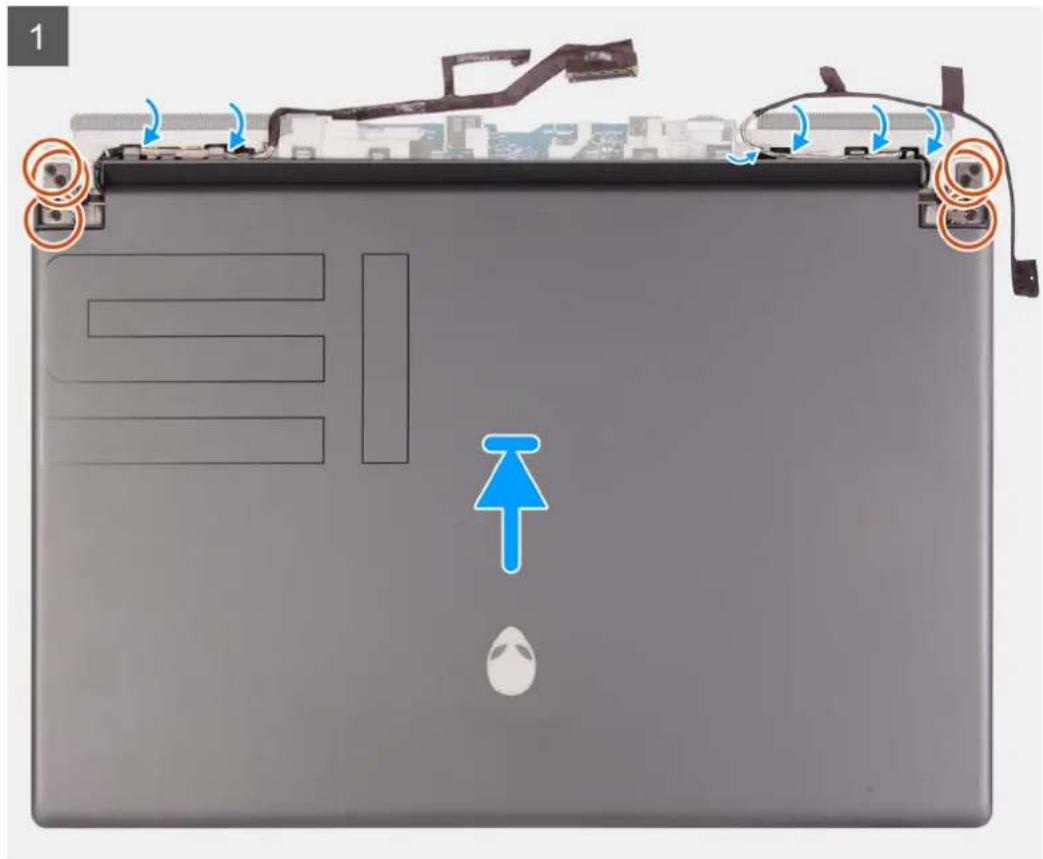

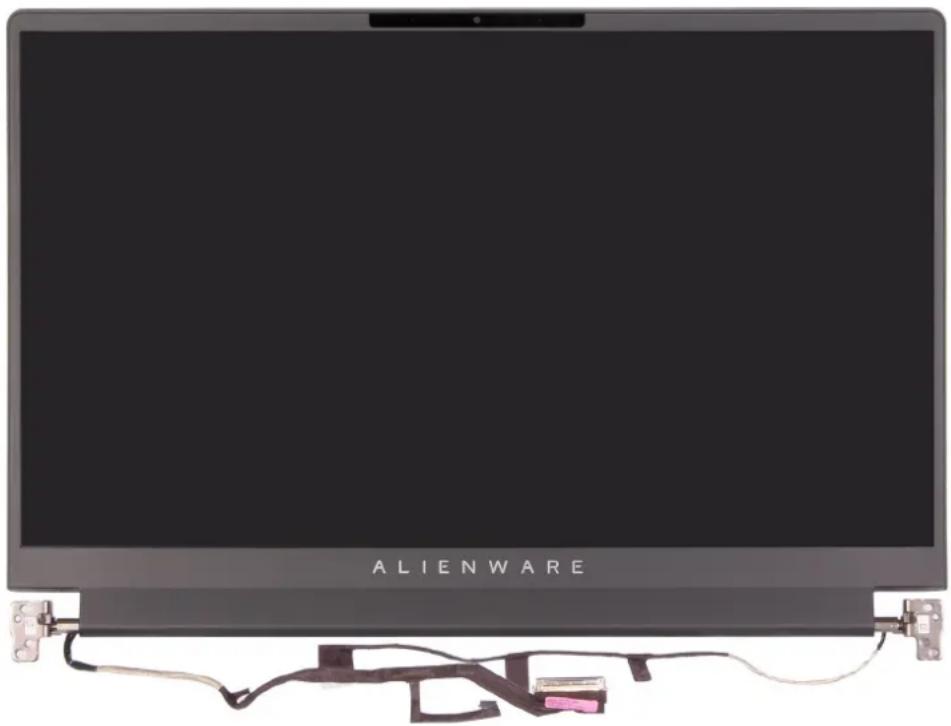

Bildschirmbaugruppe....52

Entfernen der Bildschirmbaugruppe....52

Einbauen der Bildschirmbaugruppe 55

Tastatursteuerungsplatine....58

Entfernen der Tastatursteuerungsplatine....58

Installieren der Tastatursteuerungsplatine....58

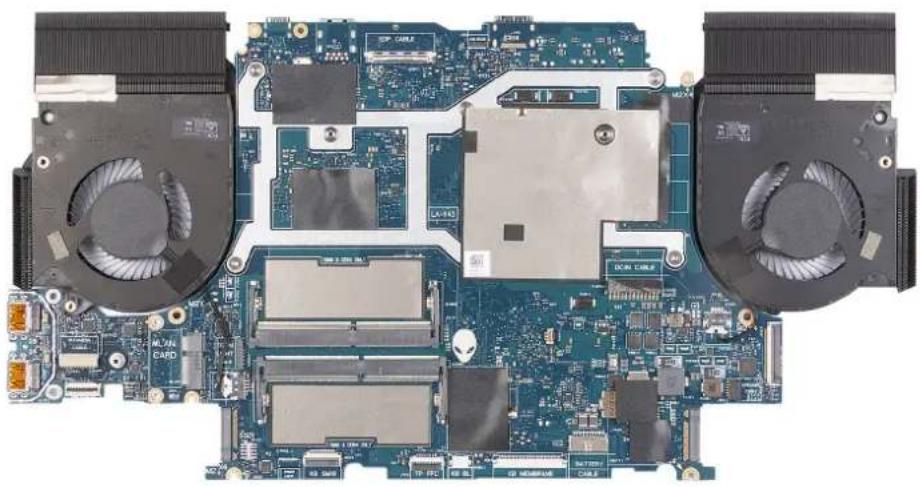

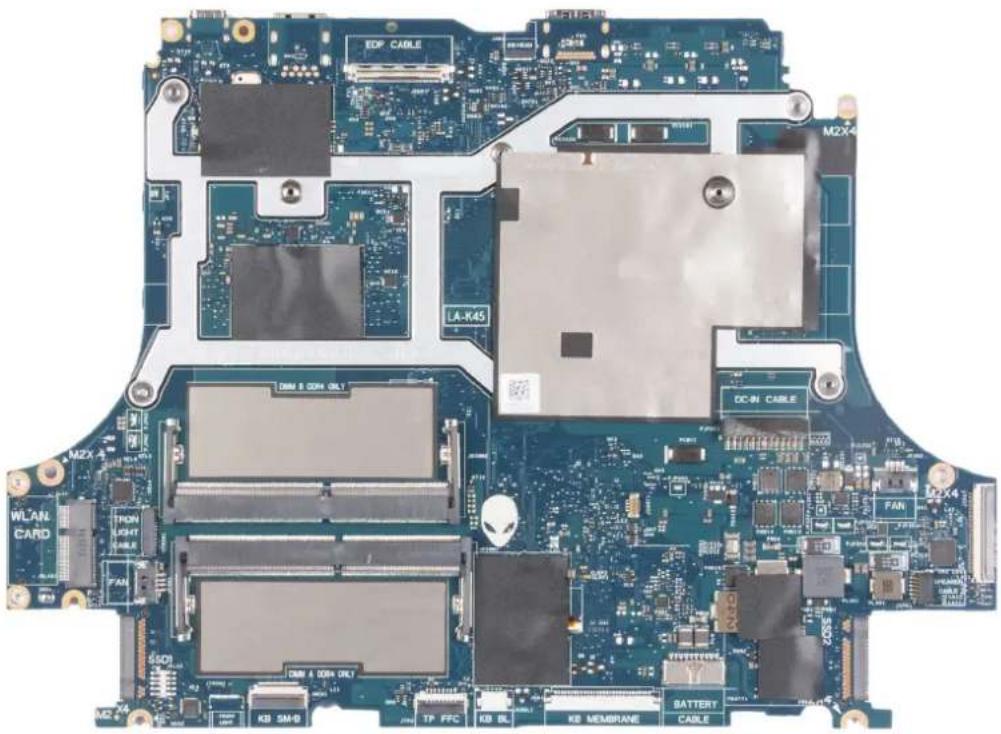

Systemplatine....59

Entfernen der Systemplatine....59

Einbauen der Systemplatine....63

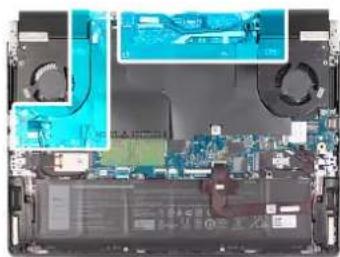

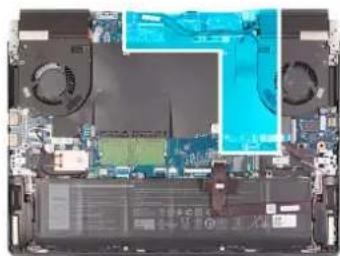

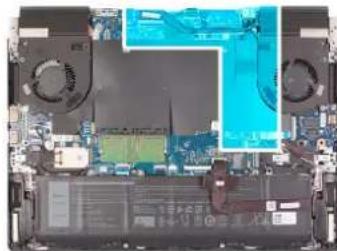

Kühlkörperbaugruppe....67

Entfernen des Kühlkörpers....67

Einbauen der Kühlkörperbaugruppe....68

USB-Platine....70

Entfernen der USB-Platine....70

Installieren der USB-Platine....71

Netzschalter....72

Entfernen des Netzschalters....72

Einbauen des Netzschalters....73

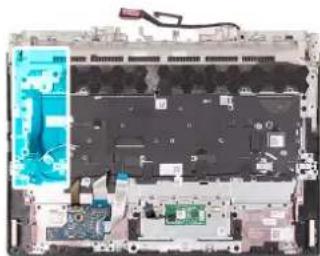

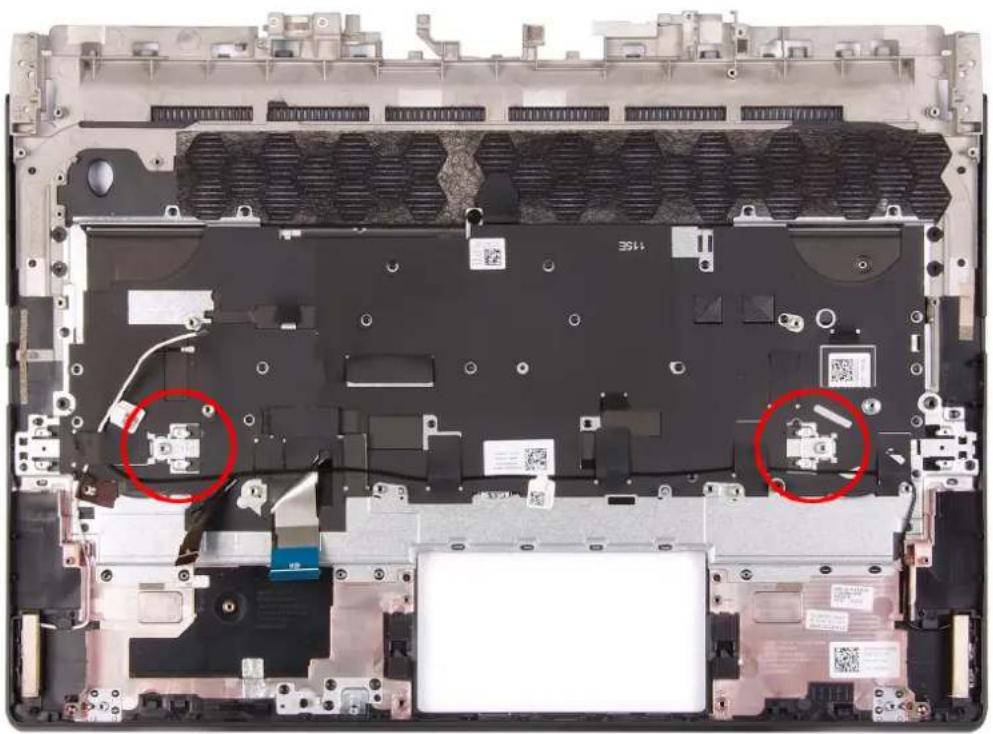

Handballenstützen- und Tastaturbaugruppe....74

Entfernen der Handballenstützen- und Tastaturbaugruppe....74

Einbauen der Handballenstützen-Tastatur-Baugruppe....75

Kapitel 3: Treiber und Downloads....76

Kapitel 4: System-Setup....77

BIOS-Übersicht....77

Aufrufen des BIOS-Setup-Programms....77

Navigationstasten....77

Boot Sequence....78

System-Setup-Optionen....78

System- und Setup-Kennwort....89

Zuweisen eines System-Setup-Kennworts 89

Löschen oder Ändern eines vorhandenen System-Setup-Kennworts....90

Löschen von CMOS-Einstellungen....90

Löschen von BIOS- (System-Setup) und Systemkennwörtern.... 91

Kapitel 5: Fehlerbehebung....92

Systemdiagnoseanzeigen....92

Aktualisieren des BIOS (USB-Stick)....93

Aktualisieren des BIOS....93

Sicherungsmedien und Wiederherstellungsoptionen....94

Ein- und Ausschalten des WLAN....94

Entladen des Reststroms (Kaltstart)....94

Kapitel 6: Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware....95

Arbeiten an Komponenten im Inneren des Computers

Vor der Arbeit an Komponenten im Innern des Computers

Info über diese Aufgabe

i ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration.

Schritte

1. Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme.
2. Fahren Sie den Computer herunter. Klicken Sie auf Start > Ein/Aus > Herunterfahren.

i ANMERKUNG: Wenn Sie ein anderes Betriebssystem benutzen, lesen Sie bitte in der entsprechenden Betriebssystemdokumentation nach, wie der Computer heruntergefahren wird.

1. Trennen Sie Ihren Computer sowie alle daran angeschlossenen Geräte vom Stromnetz.
2. Trennen Sie alle angeschlossenen Netzwerkgeräte und Peripheriegeräte wie z. B. Tastatur, Maus und Monitor vom Computer.

VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab.

1. Entfernen Sie alle Medienkarten und optische Datenträger aus dem Computer, falls vorhanden.

Sicherheitshinweise

Beachten Sie folgende Sicherheitsrichtlinien, damit Ihr Computer vor möglichen Schäden geschützt und Ihre eigene Sicherheit sichergestellt ist. Wenn nicht anders angegeben, wird bei jedem in diesem Dokument enthaltenen Verfahren davon ausgegangen, dass Sie die im Lieferumfang des Computers enthaltenen Sicherheitshinweise gelesen haben.

WARNING: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.
WARNING: Trennen Sie den Computer von sämtlichen Stromquellen, bevor Sie die Computerabdeckung oder Verkleidungselemente entfernen. Bringen Sie nach Abschluss der Arbeiten innerhalb des Computers wieder alle Abdeckungen, Verkleidungselemente und Schrauben an, bevor Sie den Computer erneut an das Stromnetz anschließen.
VORSICHT: Achten Sie auf eine ebene, trockene und saubere Arbeitsfläche, um Schäden am Computer zu vermeiden.
VORSICHT: Greifen Sie Bauteile und Karten nur an den Außenkanten und berühren Sie keine Steckverbindungen oder Kontakte, um Schäden an diesen zu vermeiden.
VORSICHT: Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw. die unter www.dell.com/regulatory_compliance bereitgestellt werden.
VORSICHT: Bevor Sie Komponenten im Innern des Computers berühren, müssen Sie sich erden. Berühren Sie dazu eine nicht lackierte Metalloberfläche, beispielsweise Metallteile an der Rückseite des Computers. Berühren Sie

regelmäßig während der Arbeiten eine nicht lackierte metallene Oberfläche, um statische Aufladungen abzuleiten, die zur Beschädigung interner Komponenten führen können.

VORSICHT: Ziehen Sie beim Trennen eines Kabels nur am Stecker oder an der Zuglasche und nicht am Kabel selbst. Einige Kabel verfügen über Anschlussstecker mit Sperrzungen oder Fingerschrauben, die vor dem Trennen des Kabels gelöst werden müssen. Ziehen Sie die Kabel beim Trennen möglichst gerade ab, um die Anschlussstifte nicht zu beschädigen bzw. zu verbiegen. Stellen Sie beim Anschließen von Kabeln sicher, dass die Anschlüsse korrekt orientiert und ausgerichtet sind.
VORSICHT: Drücken Sie auf im Medienkartenlesegerät installierte Karten, um sie auszuwerfen.
i ANMERKUNG: Die Farbe Ihres Computers und bestimmter Komponenten kann von den in diesem Dokument gezeigten Farben abweichen.

Schutz vor elektrostatischer Entladung

Die elektrostatische Entladung ist beim Umgang mit elektronischen Komponenten, insbesondere empfindlichen Komponenten wie z. B. Erweiterungskarten, Prozessoren, Speicher-DIMMs und Systemplatinen, ein wichtiges Thema. Sehr leichte Ladungen können Schaltkreise bereits auf eine Weise schädigen, die eventuell nicht offensichtlich ist (z. B. zeitweilige Probleme oder eine verkürzte Produktlebensdauer). Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung.

Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

Es gibt zwei anerkannte Arten von Schäden durch elektrostatische Entladung (ESD): katastrophale und gelegentliche Ausfälle.

• Katastrophal: Katastrophale Ausfälle machen etwa 20 Prozent der ESD-bezogenen Ausfälle aus. Der Schaden verursacht einen sofortigen und kompletten Verlust der Gerätefunktion. Ein Beispiel eines katastrophalen Ausfalls ist ein Speicher-DIMM, das einen elektrostatischen Schock erhalten hat und sofort das Symptom „No POST/No Video“ (Kein POST/Kein Video) mit einem Signaltoncode erzeugt, der im Falle von fehlendem oder nicht funktionsfähigem Speicher ertönt.
• Gelegentlich: Gelegentliche Ausfälle machen etwa 80 Prozent der ESD-bezogenen Ausfälle aus. Die hohe Rate gelegentlicher Ausfälle bedeutet, dass auftretende Schäden in den meisten Fällen nicht sofort zu erkennen sind. Das DIMM erhält einen elektrostatischen Schock, aber die Ablaufverfolgung erfolgt nur langsam, sodass nicht sofort ausgehende Symptome im Bezug auf die Beschädigung erzeugt werden. Die Verlangsamung der Ablaufverfolgung kann Wochen oder Monate andauern und kann in der Zwischenzeit zur Verschlechterung der Speicherintegrität, zu zeitweiligen Speicherfehlern usw. führen.

Gelegentliche Ausfälle (auch bekannt als latente Ausfälle oder „walking wounded“) sind deutlich schwieriger zu erkennen und zu beheben.

Führen Sie die folgenden Schritte durch, um Beschädigungen durch elektrostatische Entladungen zu vermeiden:

• Verwenden Sie ein kabelgebundenes ESD-Armband, das ordnungsgemäß geerdet ist. Die Verwendung von drahtlosen antistatischen Armbändern ist nicht mehr zulässig; sie bieten keinen ausreichenden Schutz. Das Berühren des Gehäuses vor der Handhabung von Komponenten bietet keinen angemessenen ESD-Schutz auf Teilen mit erhöhter Empfindlichkeit auf ESD-Schäden.
• Arbeiten Sie mit statikempfindlichen Komponenten ausschließlich in einer statikfreien Umgebung. Verwenden Sie nach Möglichkeit antistatische Bodenmatten und Werkbankunterlagen.
• Beim Auspacken einer statikempfindlichen Komponente aus dem Versandkarton, entfernen Sie die Komponente erst aus der antistatischen Verpackung, wenn Sie bereit sind, die Komponente tatsächlich zu installieren. Stellen Sie vor dem Entfernen der antistatischen Verpackung sicher, dass Sie statische Elektrizität aus Ihrem Körper ableiten.
• Legen Sie eine statikempfindliche Komponente vor deren Transport in einen antistatischen Behälter oder eine antistatische Verpackung.

ESD-Service-Kit

Das nicht kontrollierte Service-Kit ist das am häufigsten verwendete Service-Kit. Jedes Service-Kit beinhaltet drei Hauptkomponenten: antistatische Matte, Armband, und Bonddraht.

Komponenten eines ESD-Service-Kits

ESD-Service-Kits enthalten folgende Komponenten:

• Antistatische Matte: Die antistatische Matte ist ableitfähig. Während Wartungsverfahren können Sie Teile darauf ablegen. Wenn Sie mit einer antistatischen Matte arbeiten, sollte Ihr Armband fest angelegt und der Bonddraht mit der Matte und mit sämtlichen blanken Metallteilen im System verbunden sein, an denen Sie arbeiten. Nach ordnungsgemäßer Bereitstellung können Ersatzteile aus dem ESD-Beutel entnommen und auf der Matte platziert werden. ESD-empfindliche Elemente sind sicher geschützt – in Ihrer Hand, auf der ESD-Matte, im System oder innerhalb des Beutels.
• Armband und Bonddraht: Das Armband und der Bonddraht können entweder direkt zwischen Ihrem Handgelenk und blankem Metall auf der Hardware befestigt werden, falls die ESD-Matte nicht erforderlich ist, oder mit der antistatischen Matte verbunden werden, sodass Hardware geschützt wird, die vorübergehend auf der Matte platziert wird. Die physische Verbindung zwischen dem Armband bzw. dem Bonddraht und Ihrer Haut, der ESD-Matte und der Hardware wird als Bonding bezeichnet. Verwenden Sie nur Service-Kits mit einem Armband, einer Matte und Bonddraht. Verwenden Sie niemals kabellose Armbänder. Bedenken Sie immer, dass bei den internen Kabeln eines Erdungsarmbands die Gefahr besteht, dass sie durch normale Abnutzung beschädigt werden, und daher müssen Sie regelmäßig mit einem Armbandtester geprüft werden, um versehentliche ESD-Hardwareschäden zu vermeiden. Es wird empfohlen, das Armband und den Bonddraht mindestens einmal pro Woche zu überprüfen.
• ESD Armbandtester: Die Kabel innerhalb eines ESD-Armbands sind anfällig für Schäden im Laufe der Zeit. Bei der Verwendung eines nicht kontrollierten Kits sollten Sie das Armband regelmäßig vor jeder Wartungsanfrage bzw. mindestens einmal pro Woche testen. Ein Armbandtester ist für diese Zwecke die beste Lösung. Wenn Sie keinen eigenen Armbandtester besitzen, fragen Sie bei Ihrem regionalen Büro nach, ob dieses über einen verfügt. Stecken Sie für den Test den Bonddraht des Armbands in den Tester (während das Armband an Ihrem Handgelenk angelegt ist) und drücken Sie die Taste zum Testen. Eine grüne LED leuchtet auf, wenn der Test erfolgreich war. Eine rote LED leuchtet auf und ein Alarmton wird ausgegeben, wenn der Test fehlschlägt.
• Isolatorelemente: Es ist sehr wichtig, ESD-empfindliche Geräte, wie z. B. Kunststoff-Kühlkörpergehäuse, von internen Teilen fernzuhalten, die Isolatoren und oft stark geladen sind.
• Arbeitsumgebung: Vor der Bereitstellung des ESD-Service-Kits sollten Sie die Situation am Standort des Kunden überprüfen. Zum Beispiel unterscheidet sich die Bereitstellung des Kits für eine Serverumgebung von der Bereitstellung für eine Desktop-PC- oder mobile Umgebung. Server werden in der Regel in einem Rack innerhalb eines Rechenzentrums montiert. Desktop-PCs oder tragbare Geräte befinden sich normalerweise auf Schreibtischen oder an Arbeitsplätzen. Achten Sie stets darauf, dass Sie über einen großen, offenen, ebenen und übersichtlichen Arbeitsbereich mit ausreichend Platz für die Bereitstellung des ESD-Kits und mit zusätzlichem Platz für den jeweiligen Systemtyp verfügen, den Sie reparieren. Der Arbeitsbereich sollte zudem frei von Isolatoren sein, die zu einem ESD-Ereignis führen können. Isolatoren wie z. B. Styropor und andere Kunststoffe sollten vor dem physischen Umgang mit Hardwarekomponenten im Arbeitsbereich immer mit mindestens 12" bzw. 30 cm Abstand von empfindlichen Teilen platziert werden.
• ESD-Verpackung: Alle ESD-empfindlichen Geräte müssen in einer Schutzverpackung zur Vermeidung von elektrostatischer Aufladung geliefert und empfangen werden. Antistatische Beutel aus Metall werden bevorzugt. Beschädigte Teile sollten Sie immer unter Verwendung des gleichen ESD-Beutels und der gleichen ESD-Verpackung zurückschicken, die auch für den Versand des Teils verwendet wurde. Der ESD-Beutel sollte zugefaltet und mit Klebeband verschlossen werden und Sie sollten dasselbe Schaumstoffverpackungsmaterial verwenden, das in der Originalverpackung des neuen Teils genutzt wurde. ESD-empfindliche Geräte sollten aus der Verpackung nur an einer ESD-geschützten Arbeitsfläche entnommen werden und Ersatzteile sollte nie auf dem ESD-Beutel platziert werden, da nur die Innenseite des Beutels abgeschirmt ist. Legen Sie Teile immer in Ihre Hand, auf die ESD-Matte, ins System oder in einen antistatischen Beutel.
• Transport von empfindlichen Komponenten: Wenn empfindliche ESD-Komponenten, wie z. B. Ersatzteile oder Teile, die an Del zurückgesendet werden sollen, transportiert werden, ist es äußerst wichtig, diese Teile für den sicheren Transport in antistatischen Beuteln zu platzieren.

ESD-Schutz – Zusammenfassung

Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

Transport empfindlicher Komponenten

Wenn empfindliche ESD-Komponenten, wie z. B. Ersatzteile oder Teile, die an Dell zurückgesendet werden sollen, transportiert werden, ist es äußerst wichtig, diese Teile für den sicheren Transport in antistatischen Beuteln zu platzieren.

Nach der Arbeit an Komponenten im Inneren des Computers

Info über diese Aufgabe

VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen.

Schritte

1. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden.
2. Schließen Sie alle externen Geräte, Peripheriegeräte oder Kabel wieder an, die Sie vor dem Arbeiten an Ihrem Computer entfernt haben.
3. Setzen Sie alle Medienkarten, Laufwerke oder andere Teile wieder ein, die Sie vor dem Arbeiten an Ihrem Computer entfernt haben.
4. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an.
5. Schalten Sie den Computer ein.

Entfernen und Einbauen von Komponenten

i ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration.

Empfohlene Werkzeuge

Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein:

• Kreuzschlitzschraubendreher Größe 0
•Kunststoffstift

Schraubenliste

i ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt, dass die richtige Anzahl der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die Komponente ausgetauscht wird.
i ANMERKUNG: Manche Computer verfügen über magnetische Oberflächen. Stellen Sie sicher, dass die Schrauben nicht an solchen Oberflächen befestigt bleiben, wenn Sie eine Komponente austauschen.
① ANMERKUNG: Die Farbe der Schraube kann je nach bestellter Konfiguration variieren.

Tabelle 1. Schraubenliste

Komponente Schraubentyp Menge Abbildung Schraube

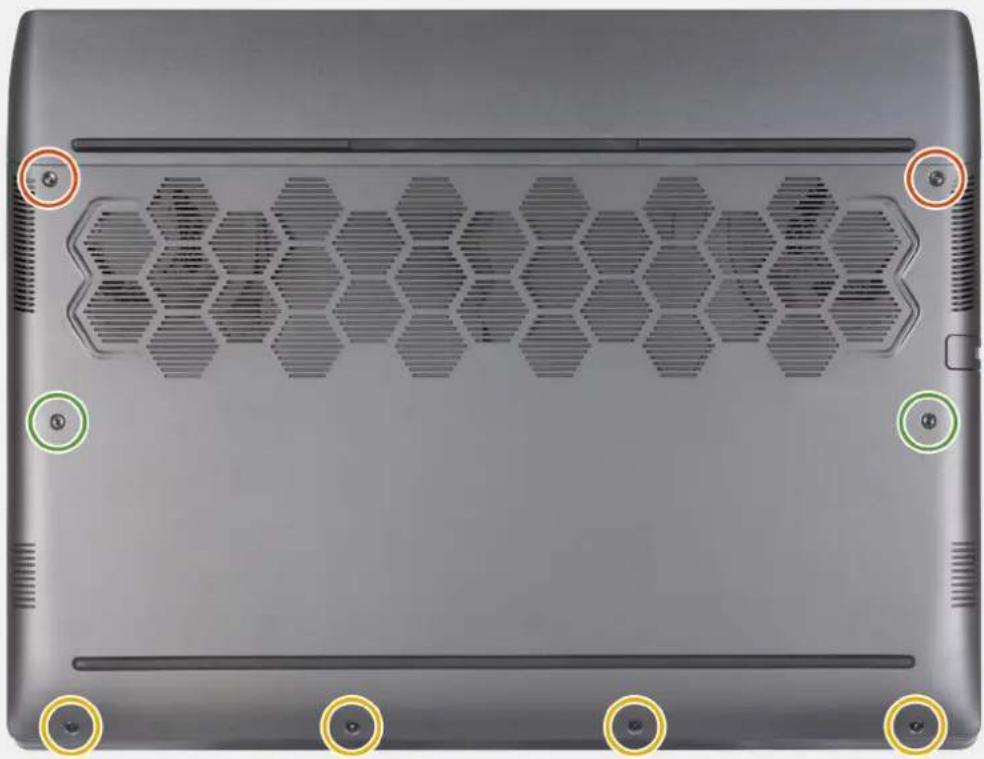

Bodenabdeckung M2.5x1.7 (unverlierbare Schraube)		4
Bodenabdeckung M2.5x8.5 (unverlierbare Schraube)		2
Bodenabdeckung M2.5x5 2

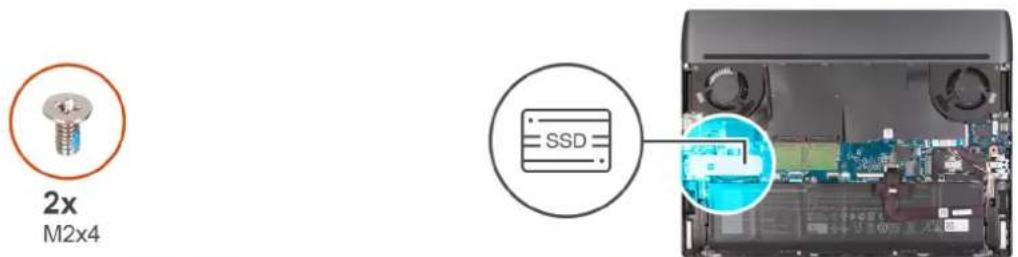

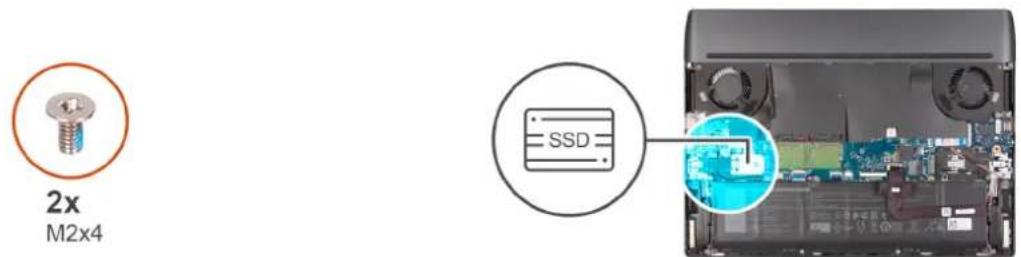

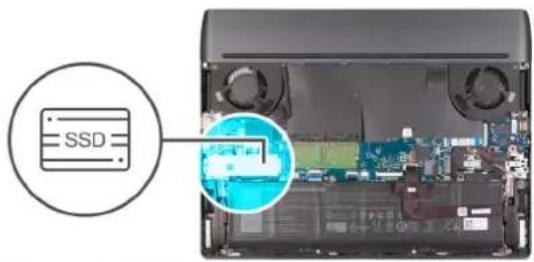

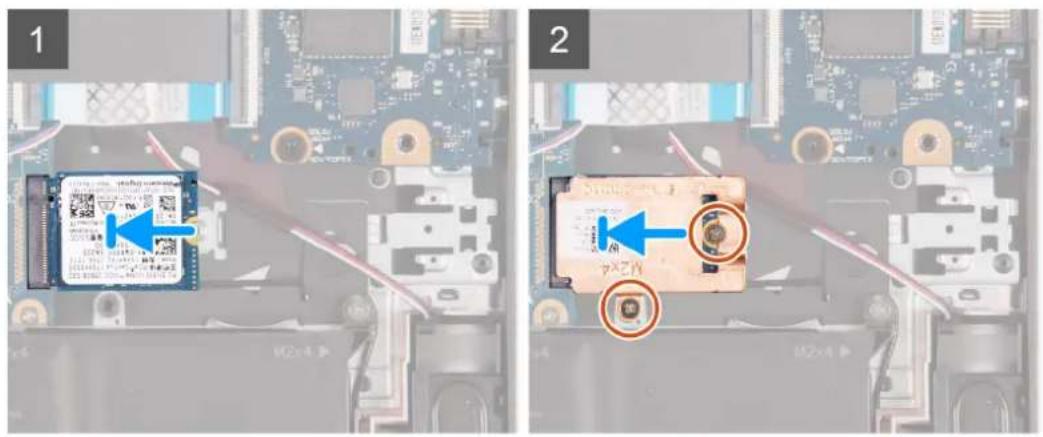

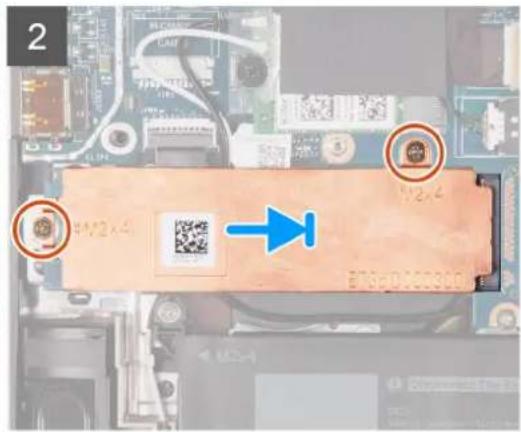

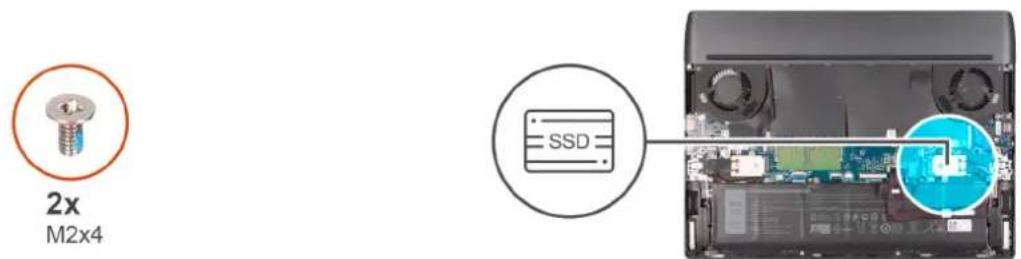

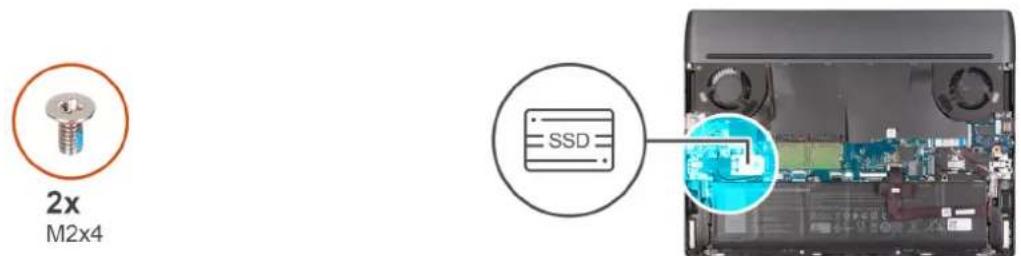

Solid-State-Laufwerk in SSD-Steckplatz eins	M2x4 2
Solid-State-Laufwerk in SSD-Steckplatz zwei	M2x4 2

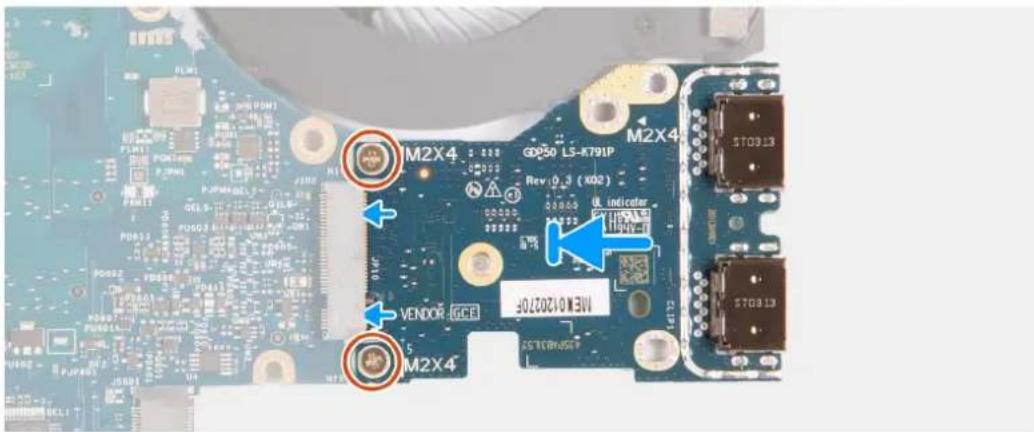

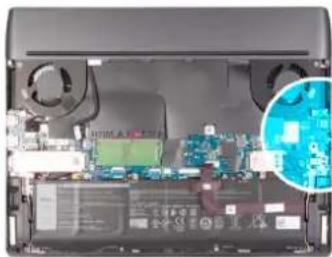

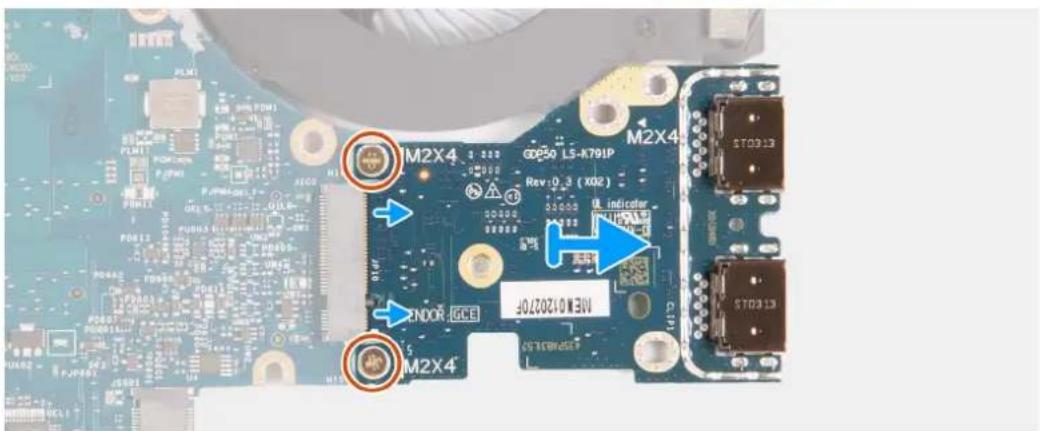

E/A-Platine M2x4 1			[KTK3]
E/A-Platine M2x2 1

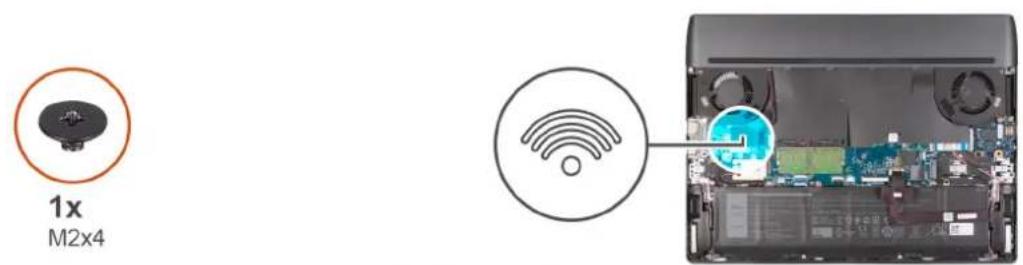

Wireless-Kartenhalterung M2x4 1
Bildschirmscharniere M2.5x5 6

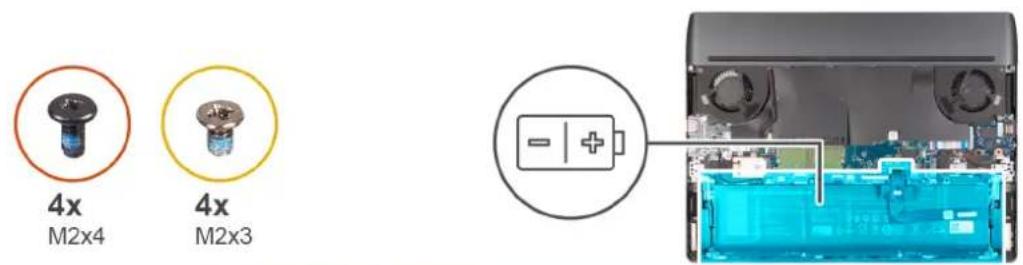

Akku M2x4 4			[XXAS]

Tabelle 1. Schraubenliste (fortgesetzt)

Komponente Schraubentyp Menge Abbildung Schraube
Akku M2x3 4
Touchpadhalterung M2.5x2.5 2
Touchpad M2x2 2
Tastatursteuerungsplatine M2x2 1

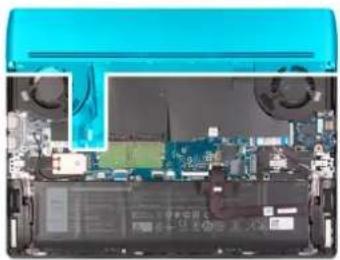

Hintere E/A-Abdeckung M2x4 2
Hintere E/A-Abdeckung M2.5x5 2
Netzadapteranschlusshalterung M2x4 2

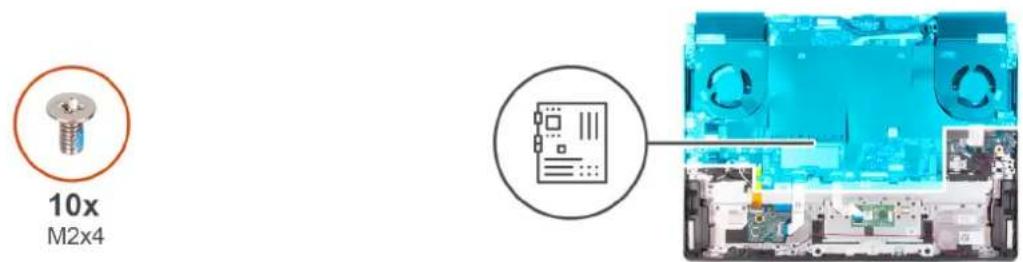

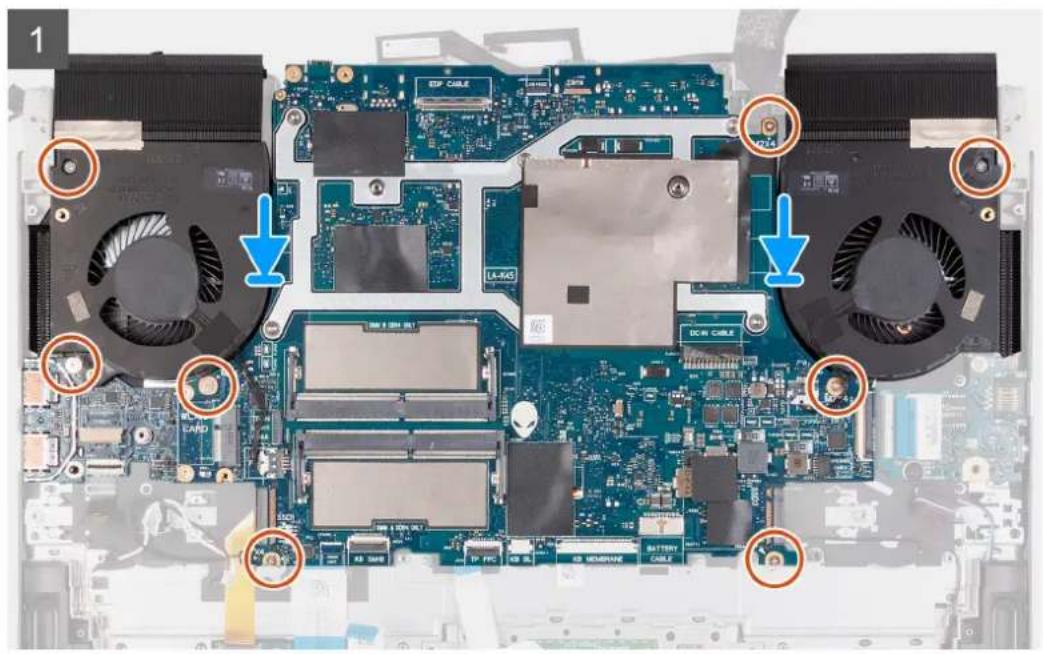

Systemplatine M2x4 9			[AGAB]

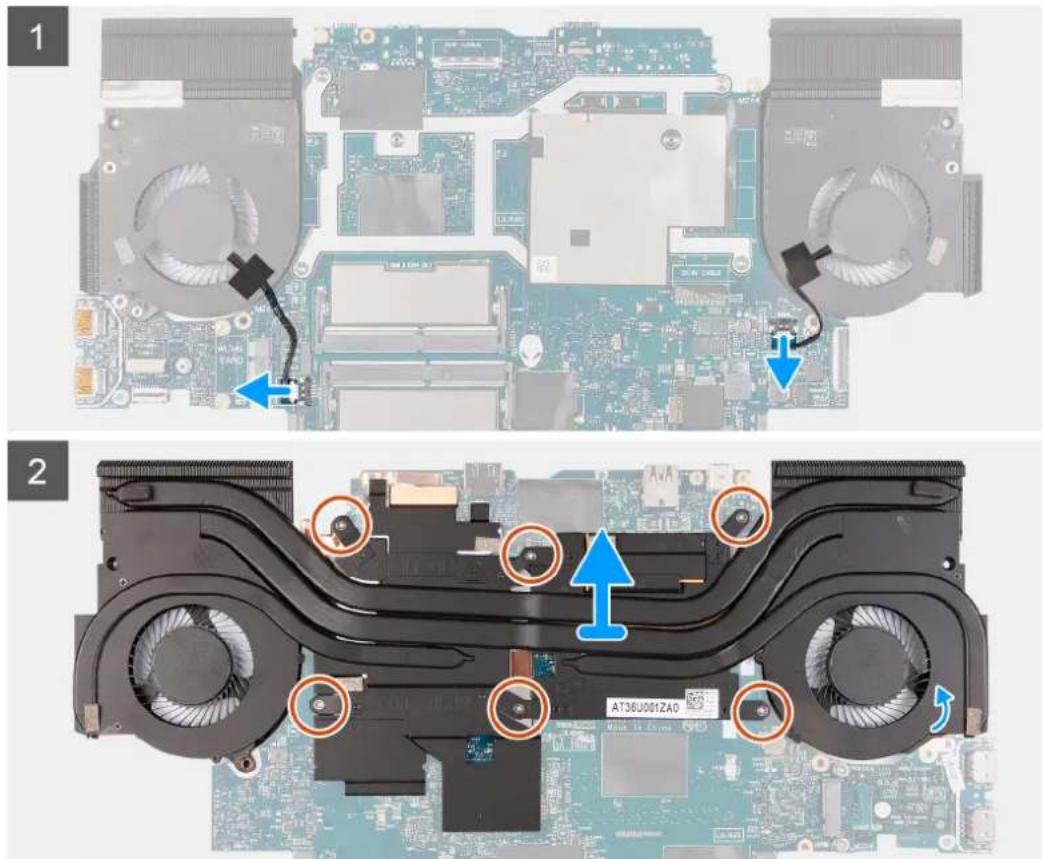

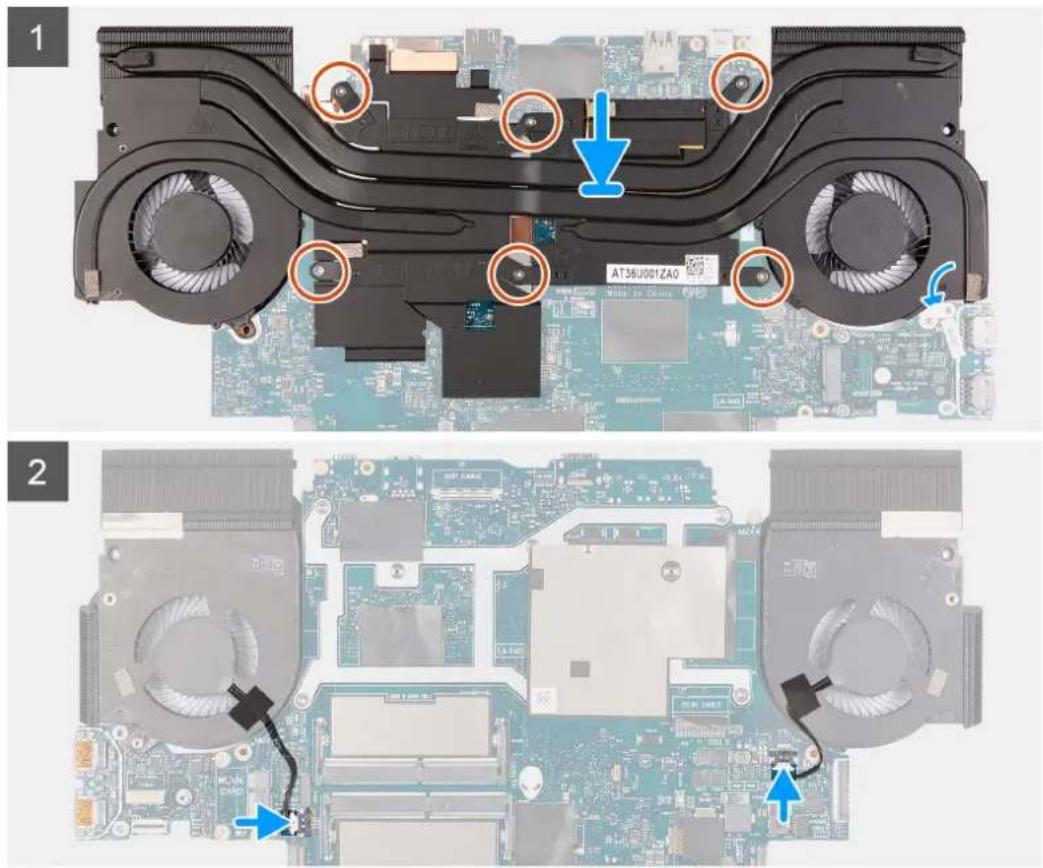

Kühlkörperbaugruppe M2x4 6

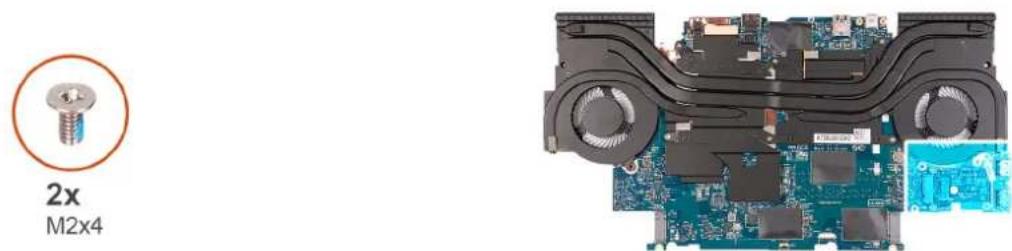

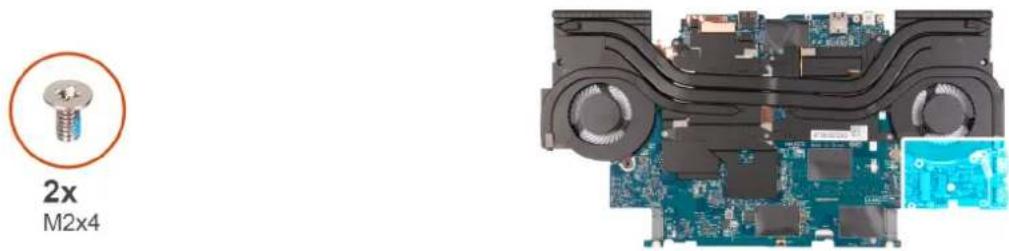

USB-Platine M2x4 2			[786S]
Netzschalter	M2x2 3

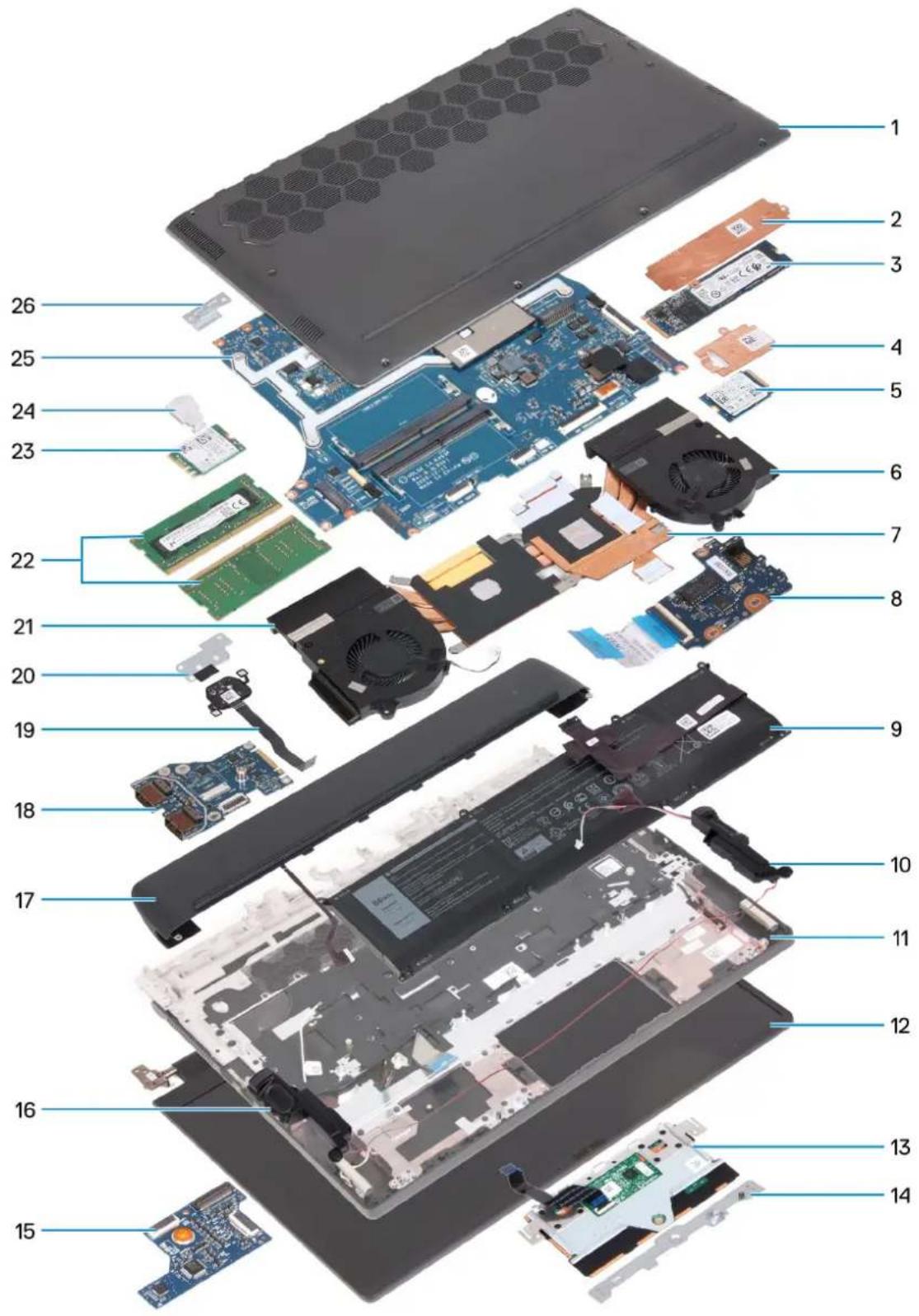

Hauptkomponenten von Alienware m15 R6

Die folgende Abbildung zeigt die wichtigsten Komponenten von Alienware m15 R6.

1. Bodenabdeckung
2. Kühlabdeckung des 2280-SSD-Laufwerks
3. 2280-Solid-State-Festplatte
4. Kühlabdeckung des 2230-SSD-Laufwerks
5. 2230-Solid-State-Festplatte

6. Linker Lüfter

7. Kühlkörper

8. E/A-Platine

9. Akku

10.Linker Lautsprecher

1. Handballenstützen- und Tastaturbaugruppe

2. Bildschirmbaugruppe

3. Touchpad

4. Touchpadhalterung

5. Tastatursteuerungsplatine

6. Rechter Lautsprecher

7. Hintere E/A-Abdeckung

18.USB-Platine

1. Netzschalter

20.Halterung des Netzschalters

1. Rechter Lüfter

22.Speichermodule

23.Wireless-Karte

1. Wireless-Kartenhalterung

25.Systemplatine

26.Halterung des USB-Typ-C-Ports

i ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter.

Bodenabdeckung

Entfernen der Bodenabdeckung

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

Info über diese Aufgabe

Die folgenden Abbildungen zeigen die Position der Bodenabdeckung und stellen das Verfahren zum Entfernen bildlich dar.

2x
M2.5×5

4x
M2.5×1.7+3.3

2x
M2.5×8.5+3.5

1

1. Entfernen Sie die zwei Schrauben (M2.5x5), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
2. Lösen Sie die zwei unverlierbaren Schrauben (M2.5x8.5+3.5), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
3. Lösen Sie die vier unverlierbaren Schrauben (M2.5x1.7+3.3), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

ANMERKUNG: Durch das Lösen der vier Schrauben entsteht ein Spalt, der es Ihnen ermöglicht, die Bodenabdeckung von der Handballenstützen- und Tastaturbaugruppe zu hebeln und abzuheben.

1. Hebeln Sie die Bodenabdeckung mit den Fingerspitzen von der Mitte der Vorderkante der Bodenabdeckung her ab und hebeln Sie dann die linke und rechte Seite der Bodenabdeckung ab.

2. Heben Sie die Bodenabdeckung von der Handballenstützen- und Tastaturbaugruppe ab.

① ANMERKUNG: Die folgenden Schritte gelten nur, wenn Sie noch weitere Komponenten aus dem Computer entfernen möchten.

1. Trennen Sie das Batteriekabel von der Systemplatine.

2. Schalten Sie den Computer aus und halten Sie den Netzschalter 20 Sekunden lang gedrückt, um den Reststrom abzuleiten.

Anbringen der Bodenabdeckung

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

Die folgenden Abbildungen zeigen die Position der Bodenabdeckung und stellen das Verfahren zum Anbringen bildlich dar.

1. Verbinden Sie das Batteriekabel mit der Hauptplatine.
2. Schieben Sie die Kerben auf der Oberseite der Bodenabdeckung unter die hintere E/A-Abdeckung und lassen Sie die Bodenabdeckung in der Handballenstützen- und Tastaturbaugruppe einrasten.
3. Bringen Sie die zwei Schrauben (M2.5x5) zur Befestigung der Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe wieder an.
4. Ziehen Sie die zwei unverlierbaren Schrauben (M2.5x8.5+3.5) zur Befestigung der Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe fest.
5. Ziehen Sie die vier unverlierbaren Schrauben (M2.5x1.7+3.3) zur Befestigung der Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe fest.

Nächste Schritte

1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Akku

Batteriekabel

Vorsichtshinweise zu Lithium-Ionen-Batterien

VORSICHT:

- Seien Sie vorsichtig beim Umgang mit Lithium-Ionen-Batterien.

• Entladen Sie die Batterie vollständig, bevor Sie sie entfernen. Trennen Sie den Wechselstromnetzadapter vom System und betreiben Sie den Computer ausschließlich im Batteriebetrieb – die Batterie ist vollständig entladen, wenn der Computer nicht mehr angeht, wenn der Netzschalter gedrückt wird.
• Düben Sie keinen Druck auf die Batterie aus, lassen Sie sie nicht fallen, beschädigen Sie sie nicht und führen Sie keine Fremdkörper ein.
• Setzen Sie die Batterie keinen hohen Temperaturen aus und bauen Sie Batterien und Zellen nicht auseinander.
• Üben Sie keinen Druck auf die Oberfläche der Batterie aus.

•Biegen Sie die Batterie nicht.

- Verwenden Sie keine Werkzeuge, um die Batterie herauszuhebeln.

• Stellen Sie sicher, dass bei der Wartung dieses Produkts sämtliche Schrauben wieder angebracht werden, da andernfalls die Batterie und andere Systemkomponenten versehentlich durchstochen oder anderweitig beschädigt werden können.
• Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell.
• Erwerben Sie ausschließlich original Batterien von www.dell.com oder autorisierten Dell Partnern und Wiederverkäufern.

Entfernen des Akkukabels

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

2. Entfernen Sie die Bodenabdeckung.

3. Entfernen Sie die Batterie.

i ANMERKUNG: Wenn die Batterie für die Wartung von der Hauptplatine getrennt wurde, gibt es eine Verzögerung während des Systemstarts, da der Computer einen RTC-Batterie-Reset durchläuft.

Info über diese Aufgabe

Die nachfolgenden Abbildungen zeigen die Position des Akkukabels und stellen das Verfahren zum Entfernen bildlich dar.

1. Drehen Sie den Akku um und entfernen Sie das Akkukabel aus den Kabelführungen auf dem Akku.
2. Trennen Sie das Akkukabel vom entsprechenden Anschluss auf dem Akku.
3. Heben Sie das Akkukabel vom Akku ab.

Einsetzen des Akkukabels

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

Die folgende Abbildung zeigt die Position des Akkukabels und stellt das Verfahren zum Einsetzen bildlich dar.

1. Platzieren Sie das Akkukabel korrekt ausgerichtet auf dem Akku.
2. Führen Sie das Akkukabel durch die Kabelführungen am Akku.
3. Verbinden Sie das Akkukabel mit dem Anschluss am Akku.

Nächste Schritte

1. Bauen Sie die Batterie ein.
2. Bringen Sie die Bodenabdeckung an.
3. Folgen Sie den Anweisungen unter Nach der Arbeit an Ihrem Computer.

Entfernen des Akkus

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.

Info über diese Aufgabe

Die folgende Abbildung zeigt die Position des Akkus und stellt das Verfahren zum Entfernen bildlich dar.

1. Trennen Sie das Batteriekabel von der Systemplatine (falls nicht zuvor getrennt).

ANMERKUNG: Bewahren Sie das Batteriekabel nach dem Entfernen der Batterie sicher auf. Die Ersatzbatterie wird nicht mit Batteriekabel geliefert. Wenn Sie das Batteriekabel austauschen möchten, muss es separat erworben werden.

1. Entfernen Sie die vier Schrauben (M2x4), mit denen der Akku an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
2. Entfernen Sie die vier Schrauben (M2x3), mit denen die Batterie an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
3. Heben Sie die Batterie von der Handballenstützen-Tastatur-Baugruppe.

Einsetzen des Akkus

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

Die folgende Abbildung zeigt die Position des Akkus und stellt das Verfahren zum Einsetzen bildlich dar.

4x M2x4

4x M2x3

1. Platzieren Sie den Akku mithilfe der Führungsstifte auf der Handballenstützen- und Tastaturbaugruppe.
2. Richten Sie die Schraubenbohrungen auf dem Akku an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus.
3. Bringen Sie die vier Schrauben (M2x4) zur Befestigung der Batterie an der Handballenstützen- und Tastaturbaugruppe wieder an.
4. Bringen Sie die vier Schrauben (M2x3) zur Befestigung der Batterie an der Handballenstützen- und Tastaturbaugruppe wieder an.
5. Verbinden Sie das Batteriekabel mit der Hauptplatine.

ANMERKUNG: Wenn Sie Ihren alten Akku durch den neuen Akku ersetzen, verwenden Sie das Batteriekabel im Lieferumfang des alten Akkus. Wenn Sie das Batteriekabel austauschen möchten, muss es separat erworben werden.

Nächste Schritte

1. Bringen Sie die Bodenabdeckung an.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Batteriekabel

Vorsichtshinweise zu Lithium-Ionen-Batterien

VORSICHT:

- Seien Sie vorsichtig beim Umgang mit Lithium-Ionen-Batterien.

• Entladen Sie die Batterie vollständig, bevor Sie sie entfernen. Trennen Sie den Wechselstromnetzadapter vom System und betreiben Sie den Computer ausschließlich im Batteriebetrieb – die Batterie ist vollständig entladen, wenn der Computer nicht mehr angeht, wenn der Netzschalter gedrückt wird.
• Düben Sie keinen Druck auf die Batterie aus, lassen Sie sie nicht fallen, beschädigen Sie sie nicht und führen Sie keine Fremdkörper ein.
• Setzen Sie die Batterie keinen hohen Temperaturen aus und bauen Sie Batterien und Zellen nicht auseinander.

- Üben Sie keinen Druck auf die Oberfläche der Batterie aus.

•Biegen Sie die Batterie nicht.

- Verwenden Sie keine Werkzeuge, um die Batterie herauszuhebeln.

• Stellen Sie sicher, dass bei der Wartung dieses Produkts sämtliche Schrauben wieder angebracht werden, da andernfalls die Batterie und andere Systemkomponenten versehentlich durchstochen oder anderweitig beschädigt werden können.
• Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell.
• Erwerben Sie ausschließlich original Batterien von www.dell.com oder autorisierten Dell Partnern und Wiederverkäufern.

Entfernen des Akkukabels

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie die Batterie.

i ANMERKUNG: Wenn die Batterie für die Wartung von der Hauptplatine getrennt wurde, gibt es eine Verzögerung während des Systemstarts, da der Computer einen RTC-Batterie-Reset durchläuft.

Info über diese Aufgabe

Die nachfolgenden Abbildungen zeigen die Position des Akkukabels und stellen das Verfahren zum Entfernen bildlich dar.

1. Drehen Sie den Akku um und entfernen Sie das Akkukabel aus den Kabelführungen auf dem Akku.
2. Trennen Sie das Akkukabel vom entsprechenden Anschluss auf dem Akku.
3. Heben Sie das Akkukabel vom Akku ab.

Einsetzen des Akkukabels

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

Die folgende Abbildung zeigt die Position des Akkukabels und stellt das Verfahren zum Einsetzen bildlich dar.

1. Platzieren Sie das Akkukabel korrekt ausgerichtet auf dem Akku.
2. Führen Sie das Akkukabel durch die Kabelführungen am Akku.
3. Verbinden Sie das Akkukabel mit dem Anschluss am Akku.

Nächste Schritte

1. Bauen Sie die Batterie ein.
2. Bringen Sie die Bodenabdeckung an.
3. Folgen Sie den Anweisungen unter Nach der Arbeit an Ihrem Computer.

SSD-Laufwerk

Entfernen des 2230-SSD-Laufwerks aus dem SSD-Steckplatz eins

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

VORSICHT: Solid-State-Festplatten sind leicht zerbrechlich. Handhaben Sie die Solid-State-Festplatte darum mit Vorsicht.

VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das Solid-State-Laufwerk nicht, während sich der Computer im Energiesparmodus befindet oder eingeschaltet ist.

1. Entfernen Sie die Bodenabdeckung.

Info über diese Aufgabe

i ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem 2230-Solid-State-Laufwerk in SSD-Steckplatz eins.

Die folgende Abbildung zeigt die Position des 2230-Solid-State-Laufwerks, das in SSD-Steckplatz eins installiert ist, und stellt das Verfahren zum Entfernen bildlich dar.

1. Entfernen Sie die zwei Schrauben (M2x4), mit denen die Kühlabdeckung am SSD-Laufwerk und an der Systemplatine befestigt ist.
2. Heben Sie die Kühlabdeckung vom SSD-Laufwerk ab.
3. Schieben Sie das Solid-State-Laufwerk aus dem Steckplatz für Solid-State-Laufwerke auf der Systemplatine und heben Sie es ab.

Installieren des 2230-SSD-Laufwerks im SSD-Steckplatz eins

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

i ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem 2230-Solid-State-Laufwerk in SSD-Steckplatz eins.
i ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein 2230-Solid-State-Laufwerk oder ein 2280-Solid-State-Laufwerk im SSD-Steckplatz eins.

Wenn Sie Ihr 2230-SSD-Laufwerk gegen ein 2280-SSD-Laufwerk austauschen möchten, finden Sie weitere Informationen unter Verfahren zum Verschieben der Schraubbohrung.

Die folgende Abbildung zeigt die Position des 2230-Solid-State-Laufwerks, das in SSD-Steckplatz eins installiert ist, und stellt das Installationsverfahren bildlich dar.

1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus.
2. Schieben Sie das SSD-Laufwerk in den SSD-Steckplatz.
3. Setzen Sie die Kühlabdeckung auf das SSD-Laufwerk.
4. Richten Sie die Schraubenbohrungen auf der Kühlabdeckung an den Schraubenbohrungen auf dem SSD-Laufwerk und auf der Systemplatine aus.
5. Bringen Sie die beiden Schrauben (M2x4) zur Befestigung der Kühlabdeckung am SSD-Laufwerk und an der Systemplatine wieder an.

Nächste Schritte

1. Bringen Sie die Bodenabdeckung an.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Entfernen des 2280-SSD-Laufwerks aus dem SSD-Steckplatz eins

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. △ VORSICHT: Solid-State-Festplatten sind leicht zerbrechlich. Handhaben Sie die Solid-State-Festplatte darum mit Vorsicht.

VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das Solid-State-Laufwerk nicht, während sich der Computer im Energiesparmodus befindet oder eingeschaltet ist.

1. Entfernen Sie die Bodenabdeckung.

Info über diese Aufgabe

i ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem 2280-Solid-State-Laufwerk in SSD-Steckplatz eins.

Die folgende Abbildung zeigt die Position des 2280-Solid-State-Laufwerks, das in SSD-Steckplatz eins installiert ist, und stellt das Verfahren zum Entfernen bildlich dar.

1. Entfernen Sie die zwei Schrauben (M2x4), mit denen die Kühlabdeckung am SSD-Laufwerk und an der Systemplatine befestigt ist.
2. Heben Sie die Kühlabdeckung vom SSD-Laufwerk ab.
3. Schieben Sie das Solid-State-Laufwerk aus dem Steckplatz für Solid-State-Laufwerke auf der Systemplatine und heben Sie es ab.

Installieren des 2280-SSD-Laufwerks im SSD-Steckplatz eins

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

i ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem 2280-Solid-State-Laufwerk in SSD-Steckplatz eins.
i ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein 2230-Solid-State-Laufwerk oder ein 2280-Solid-State-Laufwerk im SSD-Steckplatz eins.

Wenn Sie Ihr 2230-SSD-Laufwerk gegen ein 2280-SSD-Laufwerk austauschen möchten, finden Sie weitere Informationen unter Verfahren zum Verschieben der Schraubbohrung.

Die folgende Abbildung zeigt die Position des 2280-Solid-State-Laufwerks, das in SSD-Steckplatz eins installiert ist, und stellt das Installationsverfahren bildlich dar.

Schritte

1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus.
2. Schieben Sie das SSD-Laufwerk in den SSD-Steckplatz.
3. Setzen Sie die Kühlabdeckung auf das SSD-Laufwerk.
4. Richten Sie die Schraubenbohrungen auf der Kühlabdeckung an den Schraubenbohrungen auf dem SSD-Laufwerk und auf der Systemplatine aus.
5. Bringen Sie die beiden Schrauben (M2x4) zur Befestigung der Kühlabdeckung am SSD-Laufwerk und an der Systemplatine wieder an.

Nächste Schritte

1. Bringen Sie die Bodenabdeckung an.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Entfernen des 2230-SSD-Laufwerks aus dem SSD-Steckplatz zwei

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. △ VORSICHT: Solid-State-Festplatten sind leicht zerbrechlich. Handhaben Sie die Solid-State-Festplatte darum mit Vorsicht.

VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das Solid-State-Laufwerk nicht, während sich der Computer im Energiesparmodus befindet oder eingeschaltet ist.

1. Entfernen Sie die Bodenabdeckung.

Info über diese Aufgabe

i ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem 2230-Solid-State-Laufwerk in SSD-Steckplatz zwei.
i ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein 2230-Solid-State-Laufwerk oder ein 2280-Solid-State-Laufwerk im SSD-Steckplatz zwei.

Die folgende Abbildung zeigt die Position des 2230-Solid-State-Laufwerks, das in SSD-Steckplatz zwei installiert ist, und stellt das Verfahren zum Entfernen bildlich dar.

1. Entfernen Sie die zwei Schrauben (M2x4), mit denen die Kühlabdeckung am SSD-Laufwerk und an der Systemplatine befestigt ist.
2. Heben Sie die Kühlabdeckung vom SSD-Laufwerk ab.
3. Schieben Sie das Solid-State-Laufwerk aus dem Steckplatz für Solid-State-Laufwerke auf der Systemplatine und heben Sie es ab.

Installieren des 2230-SSD-Laufwerks im SSD-Steckplatz zwei

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

i ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem 2230-Solid-State-Laufwerk in SSD-Steckplatz zwei.
i ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein 2230-Solid-State-Laufwerk oder ein 2280-Solid-State-Laufwerk im SSD-Steckplatz zwei.

Wenn Sie Ihr 2280-SSD-Laufwerk gegen ein 2230-SSD-Laufwerk austauschen möchten, finden Sie weitere Informationen unter Verfahren zum Verschieben der Schraubbohrung.

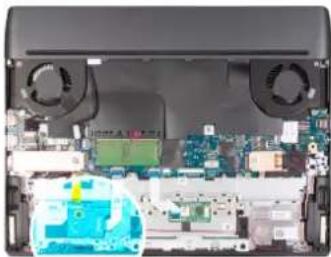

Die folgende Abbildung zeigt die Position des 2230-SSD-Laufwerks, das in SSD-Steckplatz zwei installiert wird, und stellt das Installationsverfahren bildlich dar.

1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus.
2. Schieben Sie das SSD-Laufwerk in den SSD-Steckplatz.
3. Setzen Sie die Kühlabdeckung auf das SSD-Laufwerk.
4. Richten Sie die Schraubenbohrungen auf der Kühlabdeckung an den Schraubenbohrungen auf dem SSD-Laufwerk und auf der Systemplatine aus.
5. Bringen Sie die zwei Schrauben (M2x4) wieder an, mit denen das Solid-State-Laufwerk auf der Hauptplatine befestigt wird.

Nächste Schritte

1. Bringen Sie die Bodenabdeckung an.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Entfernen des 2280-SSD-Laufwerks aus dem SSD-Steckplatz zwei

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. △ VORSICHT: Solid-State-Festplatten sind leicht zerbrechlich. Handhaben Sie die Solid-State-Festplatte darum mit Vorsicht.

VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das Solid-State-Laufwerk nicht, während sich der Computer im Energiesparmodus befindet oder eingeschaltet ist.

1. Entfernen Sie die Bodenabdeckung.

Info über diese Aufgabe

i ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem 2280-Solid-State-Laufwerk in SSD-Steckplatz zwei.
i ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein 2230-Solid-State-Laufwerk oder ein 2280-Solid-State-Laufwerk im SSD-Steckplatz zwei.

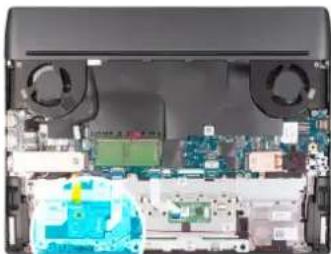

Die folgende Abbildung zeigt die Position des 2280-Solid-State-Laufwerks, das in SSD-Steckplatz zwei installiert ist, und stellt das Verfahren zum Entfernen bildlich dar.

1. Entfernen Sie die zwei Schrauben (M2x4), mit denen die Kühlabdeckung am SSD-Laufwerk und an der Systemplatine befestigt ist.
2. Heben Sie die Kühlabdeckung vom SSD-Laufwerk ab.
3. Schieben Sie das Solid-State-Laufwerk aus dem Steckplatz für Solid-State-Laufwerke auf der Systemplatine und heben Sie es ab.

Installieren des 2280-SSD-Laufwerks im SSD-Steckplatz zwei

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

i ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem 2280-Solid-State-Laufwerk in SSD-Steckplatz zwei.
i ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein 2230-Solid-State-Laufwerk oder ein 2280-Solid-State-Laufwerk im SSD-Steckplatz zwei.

Wenn Sie Ihr 2280-SSD-Laufwerk gegen ein 2230-SSD-Laufwerk austauschen möchten, finden Sie weitere Informationen unter Verfahren zum Verschieben der Schraubbohrung.

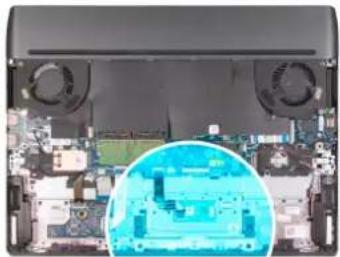

Die folgende Abbildung zeigt die Position des 2280-SSD-Laufwerks, das in SSD-Steckplatz zwei installiert wird, und stellt das Installationsverfahren bildlich dar.

1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus.
2. Schieben Sie das SSD-Laufwerk in den SSD-Steckplatz.
3. Setzen Sie die Kühlabdeckung auf das SSD-Laufwerk.
4. Richten Sie die Schraubenbohrungen auf der Kühlabdeckung an den Schraubenbohrungen auf dem SSD-Laufwerk und auf der Systemplatine aus.
5. Bringen Sie die zwei Schrauben (M2x4) wieder an, mit denen das Solid-State-Laufwerk auf der Hauptplatine befestigt wird.

Nächste Schritte

1. Bringen Sie die Bodenabdeckung an.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Verfahren zum Verschieben der Schraubbohrung in SSD-Steckplatz 1

Info über diese Aufgabe

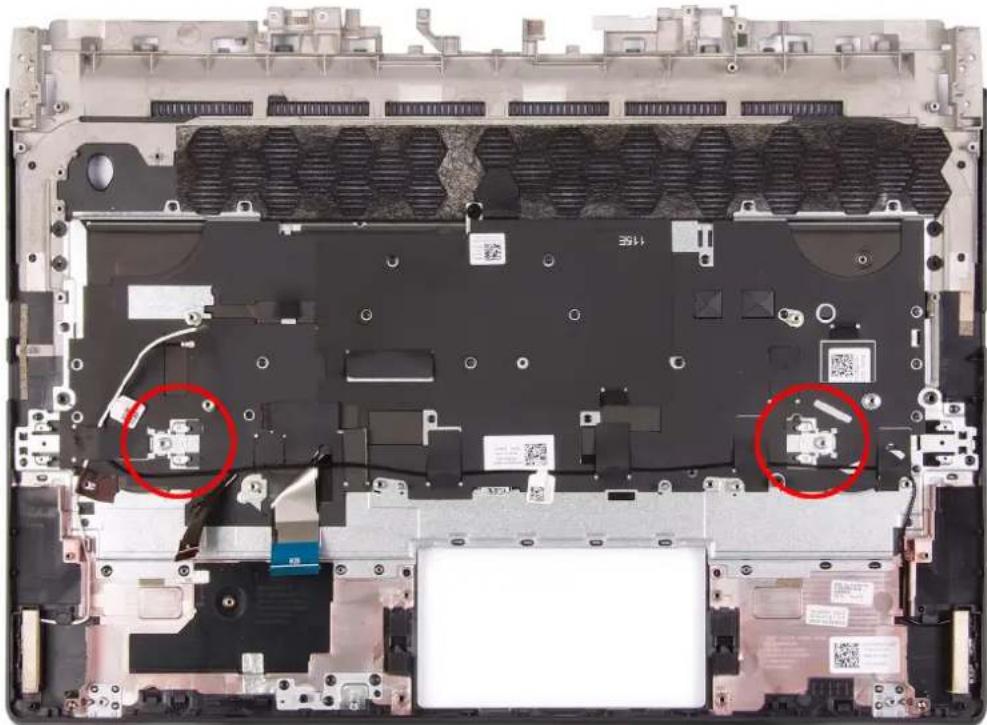

Der Computer unterstützt die folgenden zwei SSD-Formfaktoren in Steckplatz 1:

•M.2 2230
•M.2 2280

Wenn Sie das aktuelle Solid-State-Laufwerk in SSD-Steckplatz 1 gegen ein anderes Solid-State-Laufwerk mit einem anderen Formfaktor austauschen, gehen Sie wie folgt vor, um die Position der Schraubbohrung in SSD-Steckplatz 1 zu verschieben.

Schritte

1. Schieben und entfernen Sie die Schraubbohrung von der Handballenstützen- und Tastaturbaugruppe.

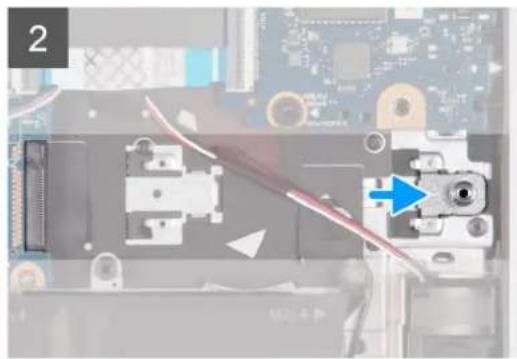

2. Schieben Sie die Schraubbohrung in den anderen Schlitz für die Schraubbohrung an der Handballenstützen- und Tastaturbaugruppe ein.

1. Informationen zum Installieren des 2230-SSD-Laufwerks in SSD-Steckplatz eins finden Sie unter Installieren des 2230-SSD-Laufwerks im SSD-Steckplatz eins.
2. Informationen zum Installieren des 2280-SSD-Laufwerks in SSD-Steckplatz eins finden Sie unter Installieren des 2280-SSD-Laufwerks im SSD-Steckplatz eins.

Verfahren zum Verschieben der Schraubbohrung in SSD-Steckplatz 2

Info über diese Aufgabe

Der Computer unterstützt die folgenden zwei SSD-Formfaktoren in Steckplatz 2:

•M.2 2230
•M.2 2280

Wenn Sie das aktuelle Solid-State-Laufwerk in SSD-Steckplatz 2 gegen ein anderes Solid-State-Laufwerk mit einem anderen Formfaktor austauschen, gehen Sie wie folgt vor, um die Position der Schraubbbohrung in SSD-Steckplatz 2 zu verschieben.

Schritte

1. Schieben und entfernen Sie die Schraubbohrung von der Handballenstützen- und Tastaturbaugruppe.
2. Schieben Sie die Schraubbbohrung in den anderen Schlitz für die Schraubbbohrung an der Handballenstützen- und Tastaturbaugruppe ein.

1. Informationen zum Installieren des 2230-SSD-Laufwerks in SSD-Steckplatz zwei finden Sie unter Installieren des 2230-SSD-Laufwerks im SSD-Steckplatz zwei.

2. Informationen zum Installieren des 2280-SSD-Laufwerks in SSD-Steckplatz zwei finden Sie unter Installieren des 2280-SSD-Laufwerks im SSD-Steckplatz zwei.

Lautsprecher

Entfernen der Lautsprecher

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie die Batterie.
4. Entfernen Sie das 2280-SSD-Laufwerk aus dem SSD-Steckplatz 2.

ANMERKUNG: Dieser Schritt ist erforderlich, wenn das Gerät mit einem 2280-Solid-State-Laufwerk in SSD-Steckplatz 2 ausgeliefert wird.

Info über diese Aufgabe

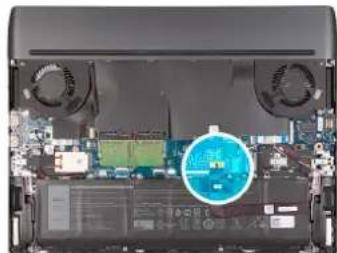

Die nachfolgende Abbildung zeigt die Position der Lautsprecher und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

1. Trennen Sie das Lautsprecherkabel von der Hauptplatine.

2. Entfernen Sie das Klebeband, mit dem das Lautsprecherkabel an der Handballenstützen-Tastatur-Baugruppe befestigt ist.

3. Entfernen Sie das Klebeband, mit dem das Lautsprecherkabel an der Touchpadhalterung befestigt ist.

4. Notieren Sie sich die Kabelführung des Lautsprechers und entfernen Sie das Lautsprecherkabel aus den Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe.

5. Heben Sie die Lautsprecher zusammen mit dem Kabel von der Handballenstützen-Tastatur-Baugruppe.

Einbauen der Lautsprecher

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position der Lautsprecher und bietet eine visuelle Darstellung des Installationsverfahrens.

1. Setzen Sie die Lautsprecher mithilfe der Pass-Stifte und Gummidichtungen in die Steckplätze an der Handballenstützen-Tastatur-Baugruppe.

ANMERKUNG: Wenn die Gummiringdichtungen beim Entfernen der Lautsprecher aus den Lautsprechern gedrückt werden, drücken Sie sie wieder hinein, bevor Sie die Lautsprecher wieder einsetzen.

1. Führen Sie das Lautsprecherkabel durch die Kabelführungen an der Handballenstützen-Tastatur-Baugruppe.
2. Bringen Sie das Klebeband zur Befestigung des Lautsprecherkabels an der Touchpadhalterung an.
3. Bringen Sie die Klebebänder an, mit denen das Lautsprecherkabel an der Handballenstützen-Tastatur-Baugruppe befestigt wird.
4. Verbinden Sie das Lautsprecherkabel mit der Systemplatine.

Nächste Schritte

1. Installieren Sie das 2280-SSD-Laufwerk 2 in SSD-Steckplatz 2.

ANMERKUNG: Dieser Schritt ist erforderlich, wenn das Gerät mit einem 2280-Solid-State-Laufwerk in SSD-Steckplatz 2 ausgeliefert wird.

1. Bauen Sie die Batterie ein.
2. Bringen Sie die Bodenabdeckung an.
3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

E/A-Platine

Entfernen der E/A-Platine

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position der E/A-Platine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

1x M2x4

1x M2x2

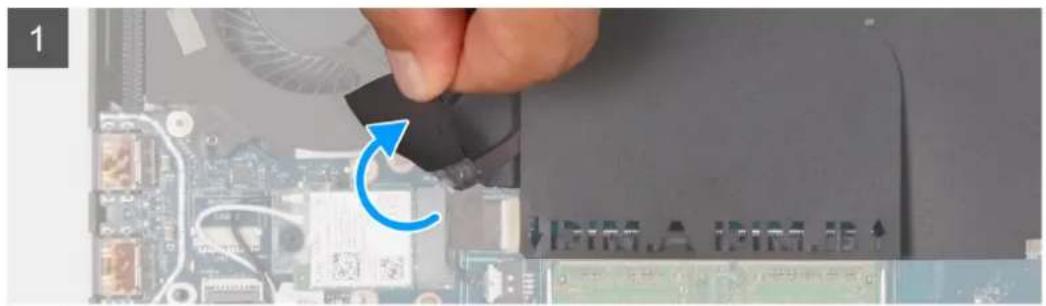

1. Heben Sie die Schutzfolie der Systemplatine an und öffnen Sie den Riegel, um das E/A-Platinenkabel von der Systemplatine zu trennen.
2. Öffnen Sie den Riegel, um das E/A-Platinenkabel von der E/A-Platine zu trennen.
3. Entfernen Sie die Schraube (M2x4), mit der die E/A-Platine an der Handballenstützen-Tastatur-Baugruppe befestigt ist.

i ANMERKUNG: Wenn Ihr Gerät mit einem NVIDIA GeForce RTX 3050 Ti separate GPU-Controller ausgeliefert wird, gibt es zwei Schrauben (M2x4), mit denen die E/A-Platine an der Handballenstützen- und Tastaturbaugruppe befestigt ist. Entfernen Sie die zwei Schrauben (M2x4) und fahren Sie mit Schritt 5 fort.

1. Lösen Sie die unverlierbare Schraube (M2x2) an, mit der die E/A-Platine an der Handballenstützen-Tastatur-Baugruppe befestigt ist.
   ANMERKUNG: Wenn Ihr Gerät mit einem NVIDIA GeForce RTX 3050 Ti separaten GPU-Controller ausgeliefert wird, überspringen Sie diesen Schritt und fahren mit Schritt 5 fort.

2. Heben Sie die E/A-Platine von der Handballenstützen-Tastatur-Baugruppe.

Einbauen der E/A-Platine

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position der E/A-Platine und bietet eine visuelle Darstellung des Installationsverfahrens.

1x M2x4

1x M2x2

1. Lösen Sie die Schutzfolie der Systemplatine.
2. Richten Sie die E/A-Platine aus und setzen Sie sie auf die Handballenstützen-Tastatur-Baugruppe.
3. Bringen Sie die Schraube (M2x4) an, mit der die E/A-Platine an der Handballenstützen-Tastatur-Baugruppe befestigt wird.
   i ANMERKUNG: Wenn Ihr Gerät mit einem NVIDIA GeForce RTX 3050 Ti separate GPU-Controller ausgeliefert wird, ersetzen Sie die zwei Schrauben (M2X4), mit denen die E/A-Platine an der Handballenstützen- und Tastaturbaugruppe befestigt ist. Siehe Schritt 5.

4. Ziehen Sie die unverlierbare Schraube (M2x2) fest, mit der die E/A-Platine an der Handballenstützen-Tastatur-Baugruppe befestigt ist.
   ① ANMERKUNG: Wenn das Gerät mit einem NVIDIA GeForce RTX 3050 Ti separaten GPU-Controller ausgeliefert wird, überspringen Sie diesen Schritt und fahren mit Schritt 5 fort.

5. Verbinden Sie das Kabel der E/A-Platine mit der E/A-Platine und schließen Sie die Verriegelung, um das Kabel zu befestigen.

6. Verbinden Sie das Kabel der E/A-Platine mit der Systemplatine und schließen Sie die Verriegelung, um das Kabel zu befestigen.

7. Bringen Sie die Systemplatinen-Schutzfolie wieder auf der Systemplatine an.

Nächste Schritte

1. Bringen Sie die Bodenabdeckung an.

2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Speichermodul

Entfernen des Speichermoduls

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

2. Entfernen Sie die Bodenabdeckung.

Info über diese Aufgabe

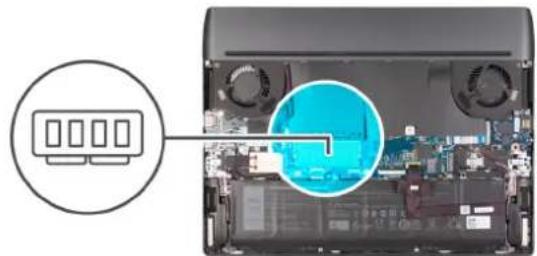

Die nachfolgende Abbildung zeigt die Position des Speichermoduls und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

1. Heben Sie die Schutzfolie der Systemplatine an, um auf das Speichermodul zugreifen zu können.

2. Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulsteckplatzes vorsichtig mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt.

3. Entfernen Sie das Speichermodul aus dem Speichermodulsteckplatz.

ANMERKUNG: Wiederholen Sie die Schritte 1 und 3, um ggf. weitere Speichermodule aus dem Computer zu entfernen.

Einsetzen des Speichermoduls

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position des Speichermoduls und bietet eine visuelle Darstellung des Installationsverfahrens.

1. Heben Sie die Schutzfolie der Systemplatine an, um auf den Speichermodulsteckplatz zugreifen zu können.
2. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus.
3. Schieben Sie das Speichermodul schräg in den Steckplatz, sodass es fest sitzt.
4. Drücken Sie das Speichermodul nach unten, bis es mit einem Klicken einrastet.

i| ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut.
i| ANMERKUNG: Wiederholen Sie die Schritte 1 bis 4, um ggf. weitere Speichermodule im Computer zu installieren.

Nächste Schritte

1. Bringen Sie die Bodenabdeckung an.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Wireless-Karte

Entfernen der Wireless-Karte

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position der Wireless-Karte und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

1. Heben Sie die Schutzfolie der Systemplatine an, um auf die Wireless-Karte zuzugreifen.
2. Entfernen Sie die Schraube (M2x4), mit der die Halterung der Wireless-Karte an der Systemplatine und der Handballenstützen-Tastatur-Baugruppe befestigt ist.
3. Heben Sie die Wireless-Kartenhalterung von der Wireless-Karte.
4. Trennen Sie die Antennenkabel von der Wireless-Karte.
5. Ziehen Sie die Wireless-Card aus dem Mini-Card-Steckplatz heraus.

Einbauen der Wireless-Karte

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position der Wireless-Karte und bietet eine visuelle Darstellung des Verfahrens zum Einbauen.

1x M2x4

1. Heben Sie die Schutzfolie der Systemplatine an, um auf den Wireless-Kartensteckplatz zugreifen zu können.
2. Verbinden Sie die Antennenkabel mit der Wireless-Karte.

Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle vom Computer unterstützten Wireless-Karten.

Tabelle 2. Farbcodierung des Antennenkabels

Anschlüsse auf der Wireless-Karte	Antennenkabelfarbe Siebdruckbeschriftung
Main Weiß MAIN △ (weißes Dreieck)
Hilfskabel Schwarz AUX ▲ (schwarzes Dreieck)

1. Richten Sie die Kerbe an der Wireless-Karte an der Lasche am Wireless-Kartensteckplatz aus und setzen Sie die Wireless-Karte schräg in den Wireless-Kartensteckplatz ein.
2. Richten Sie die Halterung der Wireless-Karte an der Wireless-Karte aus und platzieren Sie sie auf der Wireless-Karte.
3. Setzen Sie die Schraube (M2x4) wieder ein, mit der die Halterung der Wireless-Karte an der Systemplatine und der Handballenstützen- und Tastaturbaugruppe befestigt wird.
4. Befestigen Sie die Wireless-Kartenkabel mit der Schutzfolie der Tastatur an der Handballenstützen- und Tastaturbaugruppe.

Nächste Schritte

1. Bringen Sie die Bodenabdeckung an.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Hintere E/A-Abdeckung

Entfernen der hinteren E/A-Abdeckung

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.

Info über diese Aufgabe

Die folgende Abbildung zeigt die Position der hinteren E/A-Abdeckung und stellt das Verfahren zum Entfernen bildlich dar.

2x
M2.5×5

2x
M2x4

1. Entfernen Sie die zwei Schrauben (M2x4), mit denen die hintere E/A-Abdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
2. Entfernen Sie die zwei Schrauben (M2.5x5), mit denen die hintere E/A-Abdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
3. Trennen Sie das Tron-Anzeigekabel von der Systemplatine ab.
4. Halten Sie den Computer mit beiden Händen fest und drücken Sie die Gummifüße an der hinteren E/A-Abdeckung mit den Daumen nach außen, um die hintere E/A-Abdeckung von der Handballenstützen- und Tastaturbaugruppe zu lösen.
5. Schieben Sie die hintere E/A-Abdeckung von der Handballenstützen- und Tastaturbaugruppe weg.

Installieren der hinteren E/A-Abdeckung

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

Die folgende Abbildung zeigt die Position der hinteren E/A-Abdeckung und stellt das Installationsverfahren bildlich dar.

2x
M2.5×5

2x
M2x4

1. Schieben Sie die E/A-Abdeckung auf die Handballenstützen- und Tastaturbaugruppe, bis sie einrastet.
2. Bringen Sie die zwei Schrauben (M2x4) zur Befestigung der rückseitigen E/A-Abdeckung an der Handballenstützen- und Tastaturbaugruppe wieder an.
3. Verbinden Sie das Tron-Beleuchtungskabel mit der Systemplatine.
4. Bringen Sie die zwei Schrauben (M2.5x5) zur Befestigung der rückseitigen E/A-Abdeckung an der Handballenstützen- und Tastaturbaugruppe wieder an.

Nächste Schritte

1. Bringen Sie die Bodenabdeckung an.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Touchpad

Entfernen des Touchpads

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

2. Entfernen Sie die Bodenabdeckung.

3. Entfernen Sie die Batterie.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position des Touchpads und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

2x
M2.5×2.5

2x
M2×2

1. Entfernen Sie das Lautsprecherkabel aus den Kabelführungen auf der Handballenstützen-Tastatur-Baugruppe.
2. Öffnen Sie den Riegel und trennen Sie das Touchpadkabel von der Hauptplatine.
3. Öffnen Sie die Verriegelung und trennen Sie das Touchpadkabel vom Touchpad.
4. Entfernen Sie die zwei Schrauben (M2.5x2.5), mit denen die Touchpadhalterung an der Handauflagen-Tastatur-Baugruppe befestigt ist.
5. Heben Sie die Touchpad-Halterung von der Handballenstützen-Tastatur-Baugruppe.

i ANMERKUNG: Setzen Sie die Touchpad-Halterung auf die Ersatz-Handballenstützen- und Tastaturbaugruppe. Auf der Ersatz-Handballenstützen- und Tastaturbaugruppe ist keine Touchpadhalterung vorhanden.

1. Entfernen Sie die zwei Schrauben (M2x2), mit denen das Touchpad an der Handauflagen-Tastatur-Baugruppe befestigt ist.

2. Heben Sie das Touchpad aus der Handballenstützen- und Tastaturbaugruppe heraus.

i ANMERKUNG: Nach dem Entfernen des Touchpads (falls das neue Touchpad nicht sofort installiert wird) bringen Sie die Touchpadhalterung wieder an der Handballenstützen-Tastatur-Baugruppe an.

Installieren des Touchpads

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position des Touchpads und bietet eine visuelle Darstellung des Installationsverfahrens.

2x M2.5x2.5

2x M2x2

1. Richten Sie das Touchpad aus und setzen Sie es in den Steckplatz an der Handballenstützen-Tastatur-Baugruppe.
2. Bringen Sie die zwei Schrauben (M2x2) wieder an, mit denen das Touchpad an der Handauflagen-Tastatur-Baugruppe befestigt wird.
3. Verbinden Sie das Touchpad-Kabel mit der Systemplatine und schließen Sie die Verriegelung, um das Kabel zu befestigen.
4. Verbinden Sie das Touchpad-Kabel mit dem Touchpad und schließen Sie die Verriegelung, um das Kabel zu sichern.
5. Richten Sie die Touchpad-Halterung aus und setzen Sie sie in den Steckplatz an der Handballenstützen-Tastatur-Baugruppe.
6. Bringen Sie die zwei Schrauben (M2.5x2.5) wieder an, mit denen die Touchpadhalterung an der Handauflagen-Tastatur-Baugruppe befestigt wird.
7. Führen Sie das Lautsprecherkabel durch die Kabelführungen an der Handballenstützen-Tastatur-Baugruppe.

Nächste Schritte

1. Bauen Sie die Batterie ein.
2. Bringen Sie die Bodenabdeckung an.
3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Netzadapteranschluss

Entfernen des Netzadapteranschlusses

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie die hintere E/A-Abdeckung.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position des Netzadapterports und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

2x
M2×4

1. Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel von der Hauptplatine.

2. Trennen Sie das Alienhead LED-Kabel von der Systemplatine.

3. Ziehen Sie das Bildschirmkabel von der Systemplatine ab und entfernen Sie das Bildschirmkabel aus dem Steckplatz auf der Systemplatine.

4. Heben Sie Schutzfolie der Systemplatine neben dem linken Lüfter an, um auf den Netzadapteranschluss zuzugreifen.
5. Entfernen Sie die beiden Schrauben (M2x4) von der Netzadapteranschlusshalterung, mit denen die Netzadapteranschlusshalterung an der Systemplatine befestigt ist.
6. Heben Sie die Halterung für den Netzadapteranschluss von der Systemplatine.
7. Trennen Sie das Netzadapteranschlusskabel von der Systemplatine.
8. Lösen und heben Sie den Netzadapteranschluss zusammen mit dem Kabel von der Systemplatine ab.

Einbauen des Netzadapter-Ports

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position des Netzadapterports und bietet eine visuelle Darstellung des Installationsverfahrens.

2x
M2x4

1. Heben Sie Schutzfolie der Systemplatine neben dem linken Lüfter an, um auf den Steckplatz für den Netzadapteranschlusszuzugreifen.

2. Platzieren Sie den Netzadapteranschluss im Steckplatz auf der Systemplatine.

3. Verbinden Sie das Kabel des Netzadapter-Ports mit der Systemplatine.
4. Verbinden Sie das Kabel des Netzadapteranschlusses mit der Systemplatine.
5. Richten Sie die Schraubenbohrungen der Netzadapteranschlusshalterung an den Schraubenbohrungen der Systemplatine aus.
6. Bringen Sie die zwei Schrauben (M2x4) zur Befestigung der Halterung des Netzadapteranschlusses an der Systemplatine wieder an.
7. Bringen Sie die Schutzfolie der Systemplatine wieder auf die Kante des linken Lüfters an.
8. Führen Sie das Bildschirmkabel durch die Öffnung zwischen dem Netzadapteranschluss und der Kühlkörperbaugruppe.
9. Verbinden Sie das Bildschirmkabel mit der Systemplatine und schließen Sie den Riegel, um das Kabel zu befestigen.
10. Verbinden Sie das Alienhead LED-Kabel mit der Systemplatine.
11. Befestigen Sie das Bildschirmkabel an der Systemplatine.

Nächste Schritte

1. Installieren Sie die hintere E/A-Abdeckung.
2. Bringen Sie die Bodenabdeckung an.
3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Bildschirmbaugruppe

Entfernen der Bildschirmbaugruppe

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie die hintere E/A-Abdeckung.

Info über diese Aufgabe

Die nachfolgenden Abbildungen zeigen die Position der Bildschirmbaugruppe und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.

1. Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel von der Hauptplatine.
2. Trennen Sie das Alienhead LED-Kabel von der Systemplatine.
3. Ziehen Sie das Kabel der RGB-IR-Kamera von der USB-Platine ab.

i| ANMERKUNG: Dieser Schritt gilt für Geräte, die mit einem hybriden RGB-IR-Kameramodul ausgeliefert werden.

1. Heben Sie die Schutzfolie der Systemplatine an und ziehen Sie die Klebebänder ab, mit denen das RGB-IR-Kamerakabel an der Systemplatine befestigt ist.

i ANMERKUNG: Dieser Schritt gilt für Geräte, die mit einem hybriden RGB-IR-Kameramodul ausgeliefert werden.

1. Heben Sie das Kabel der RGB-IR-Kamera von der Systemplatine ab.

i| ANMERKUNG: Dieser Schritt gilt für Geräte, die mit einem hybriden RGB-IR-Kameramodul ausgeliefert werden.

1. Drehen Sie den Computer um und stellen Sie den Computer auf eine saubere, ebene Oberfläche.

2. Entfernen Sie das Bildschirmkabel aus den Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe.

3. Entfernen Sie das Kabel der RGB-IR-Kamera aus den Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe.

① ANMERKUNG: Dieser Schritt gilt für Geräte, die mit einem hybriden RGB-IR-Kameramodul ausgeliefert werden.

1. Entfernen Sie die sechs Schrauben (M2.5x5), mit denen die Bildschirmscharniere an der Handballenstützen- und Tastaturbaugruppe befestigt sind.
2. Heben Sie die Bildschirmbaugruppe aus der Handballenstützen- und Tastaturbaugruppe heraus.
3. Nachdem alle oben beschriebenen Schritte ausgeführt wurden, bleibt nur noch die Bildschirmbaugruppe übrig.

Einbauen der Bildschirmbaugruppe

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position der Bildschirmbaugruppe und bietet eine visuelle Darstellung des Installationsverfahrens.

6x

M2.5×5

1. Richten Sie die Schraubenbohrungen der Bildschirmscharniere an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus und platzieren Sie die Bildschirmbaugruppe auf der Handballenstützen- und Tastaturbaugruppe.
2. Führen Sie das Bildschirmkabel durch die Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe.
3. Führen Sie das RGB-IR-Kamerakabel durch den Schlitz auf der Handballenstützen- und Tastaturbaugruppe.

① ANMERKUNG: Dieser Schritt gilt für Geräte, die mit einem hybriden RGB-IR-Kameramodul ausgeliefert werden.

1. Bringen Sie die sechs Schrauben (M2.5x5) wieder an, mit denen die Bildschirmscharniere an der Handballenstützen- und Tastaturbaugruppe befestigt sind.
2. Drehen Sie den Computer um.
3. Schließen Sie das Bildschirmkabel an den Anschluss auf der Systemplatine an und schließen Sie die Verriegelung, um das Kabel zu befestigen.
4. Verbinden Sie das Alienhead LED-Kabel mit der Systemplatine.
5. Befestigen Sie das Bildschirmkabel an der Systemplatine.
6. Heben Sie die Schutzfolie der Systemplatine an.
7. Befestigen Sie das RGB-IR-Kamerakabel an der Systemplatine entlang der Kante des rechten Lüfters der Kühlkörperbaugruppe.

① ANMERKUNG: Dieser Schritt gilt für Geräte, die mit einem hybriden RGB-IR-Kameramodul ausgeliefert werden.

1. Schließen Sie das RGB-IR-Kamerakabel an die USB-Platine an.

i ANMERKUNG: Dieser Schritt gilt für Geräte, die mit einem hybriden RGB-IR-Kameramodul ausgeliefert werden.

1. Bringen Sie die Systemplatinen-Schutzfolie wieder auf der Systemplatine an.

Nächste Schritte

1. Installieren Sie die hintere E/A-Abdeckung.

2. Bringen Sie die Bodenabdeckung an.

3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Tastatursteuerungsplatine

Entfernen der Tastatursteuerungsplatine

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

2. Entfernen Sie die Bodenabdeckung.

3. Entfernen Sie die Batterie.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position der Tastatursteuerungsplatine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

1x
M2x2

1. Öffnen Sie die Verriegelung und trennen Sie das Kabel der Tastaturhintergrundbeleuchtung von der Tastatursteuerungsplatine.
2. Öffnen Sie die Verriegelung und trennen Sie das Tastaturkabel von der Tastatursteuerungsplatine.
3. Öffnen Sie die Verriegelung und trennen Sie das Kabel der Tastatursteuerungsplatine von der Tastatursteuerungsplatine.
4. Entfernen Sie die Schraube (M2x2), mit der die Tastatursteuerungsplatine an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
5. Entfernen Sie die Tastatursteuerungsplatine von der Handballenstützen- und Tastaturbaugruppe.

Installieren der Tastatursteuerungsplatine

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position der Tastatursteuerungsplatine und bietet eine visuelle Darstellung des Installationsverfahrens.

1x M2x2

1. Setzen Sie die Tastatursteuerungsplatine mithilfe der Führungsstifte in den Steckplatz auf der Handballenstützen-Tastatur-Baugruppe ein.
2. Richten Sie die Schraubenbohrung der Tastatursteuerungsplatine an der Schraubenbohrung auf der Handballenstützen-Tastatur-Baugruppe aus.
3. Setzen Sie die Schraube (M2x2) wieder ein, mit der die Tastatursteuerungsplatine an der Handballenstützen-Tastatur-Baugruppe befestigt wird.
4. Verbinden Sie das Tastatursteuerungsplatinenkabel mit der Tastatursteuerungsplatine und schließen Sie die Verriegelung, um das Kabel zu befestigen.
5. Verbinden Sie das Tastaturkabel mit der Tastatursteuerungsplatine und schließen Sie die Verriegelung, um das Kabel zu befestigen.
6. Verbinden Sie das Kabel der Tastaturhintergrundbeleuchtung mit der Tastatursteuerungsplatine und schließen Sie die Verriegelung, um das Kabel zu sichern.

Nächste Schritte

1. Bauen Sie die Batterie ein.
2. Bringen Sie die Bodenabdeckung an.
3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Systemplatine

Entfernen der Systemplatine

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

i ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle unter Verwendung des BIOS-Setup-Programms vorgenommenen Änderungen im BIOS rückgängig gemacht. Sie müssen die entsprechenden Änderungen erneut vornehmen, nachdem Sie die Systemplatine wieder eingebaut haben.

ANMERKUNG: Bevor Sie die Kabel von der Hauptplatine trennen, sollten Sie sich die Position der Anschlüsse notieren, sodass Sie die Kabel nach dem Wiedereinbau der Hauptplatine wieder korrekt anschließen können.

1. Entfernen Sie die Bodenabdeckung.
2. Entfernen Sie die Batterie.
3. Entfernen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz eins (je nach Modell).
4. Entfernen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz zwei (je nach Modell).
5. Entfernen Sie das Speichermodul.
6. Entfernen Sie die Wireless-Karte.
7. Entfernen Sie die hintere E/A-Abdeckung.
8. Entfernen Sie die Schutzfolie der Systemplatine.

Info über diese Aufgabe

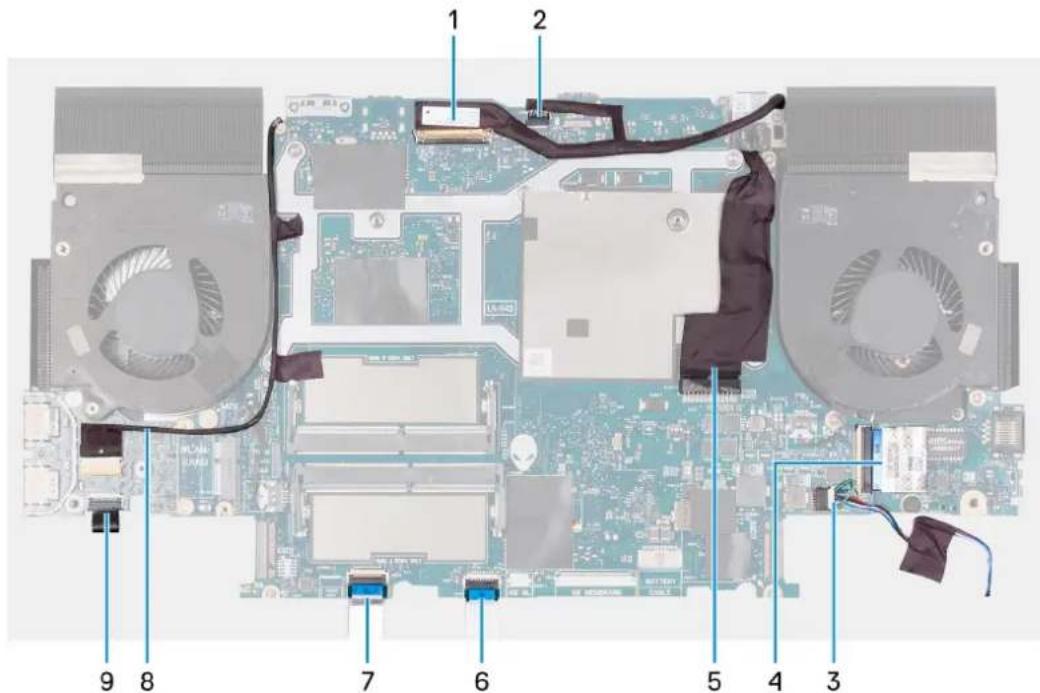

Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine.

1. Bildschirmkabel
2. Alienhead LED-Kabel
3. Lautsprecherkabel
4. Kabel der I/O-Platine
5. Netzadapter-Portkabel
6. Touchpad-Kabel
7. Tastatursteuerungsplatinenkabel
8. RGB-IR-Kamerakabel

① ANMERKUNG: Dies gilt für Geräte, die mit einem hybriden RGB-IR-Kameramodul ausgeliefert werden.

1. Kabel der Betriebsschalterplatine

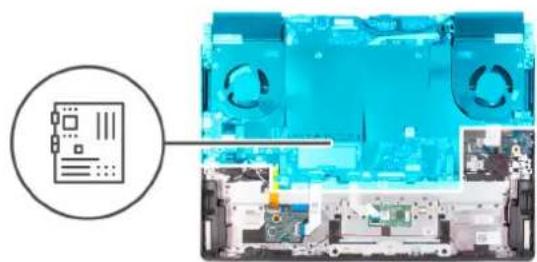

Die nachfolgende Abbildung zeigt die Position der Hauptplatine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

1. Ziehen Sie die Systemplatinen-Schutzfolie von der Systemplatine ab.
2. Entfernen Sie die Schrauben (M2x4), mit denen die USB-Typ-C-Porthalterung an der Systemplatine befestigt ist.
3. Entfernen Sie die USB-Typ-C-Porthalterung von der Systemplatine.
4. Öffnen Sie die Verriegelung und trennen Sie das Bildschirmkabel von der Systemplatine.
5. Trennen Sie das Alienhead LED-Kabel von der Systemplatine.
6. Lösen Sie das Bildschirmkabel von der Systemplatine.
7. Trennen Sie das Kabel des Netzadapter-Ports von der Systemplatine.
8. Lösen Sie das Netzadapteranschlusskabel von der Systemplatine.
9. Trennen Sie das E/A-Platinenkabel von der Systemplatine.
10. Trennen Sie das Lautsprecherkabel von der Hauptplatine.
11. Öffnen Sie den Riegel und trennen Sie das Touchpadkabel von der Systemplatine.
12. Öffnen Sie den Riegel und trennen Sie das Tastatursteuerungsplatinenkabel von der Systemplatine.
13. Öffnen Sie den Riegel und trennen Sie das Kabel der Netzschalterplatine von der USB-Platine.
14. Öffnen Sie den Riegel und trennen Sie das RGB-IR-Kamerakabel von der USB-Platine.

i ANMERKUNG: Dieser Schritt gilt für Geräte, die mit einem hybriden RGB-IR-Kameramodul ausgeliefert werden.

1. Ziehen Sie das Kabel der RGB-IR-Kamera von der Systemplatine ab.

i ANMERKUNG: Dieser Schritt gilt für Geräte, die mit einem hybriden RGB-IR-Kameramodul ausgeliefert werden.

1. Entfernen Sie die achtSchrauben (M2x4), mit denen die Systemplatine an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

i ANMERKUNG: USB-Platine und Kühlkörper sind mit der Systemplatine verbunden.

VORSICHT: Bevor Sie die Systemplatine entfernen, lassen Sie ausreichend Zeit zum Abkühlen des Kühlkörpers, um Verletzungen zu vermeiden.

1. Heben Sie die Systemplatinenbaugruppe von der Handballenstützen- und Tastaturbaugruppe ab.

1. Legen Sie die Systemplatinenbaugruppe auf eine saubere und ebene Fläche.
2. Drehen Sie die Systemplatinenbaugruppe um.
3. Entfernen Sie die USB-Platine.
4. Entfernen Sie die Kühlkörper-Baugruppe.
5. Nachdem alle oben genannten Schritte ausgeführt wurden, haben Sie nur noch die Systemplatine vor sich.

Einbauen der Systemplatine

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

i ANMERKUNG: Wenn Sie die Hauptplatine einbauen, um andere Teile zu ersetzen/darauf zuzugreifen, kann die Hauptplatine zusammen mit angebrachtem Kühlkörper eingebaut werden, um das Verfahren zu vereinfachen und die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beizubehalten.
i ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Hauptplatine. Sie müssen die Service-Tag-Nummer nach dem Wiedereinbauen der Hauptplatine im BIOS-Setup eingeben.
i ANMERKUNG: Durch das Wiedereinbauen der Hauptplatine werden alle Änderungen im BIOS, die Sie über das System-Setup vorgenommen haben, entfernt. Sie müssen die entsprechenden Änderungen erneut vornehmen, nachdem Sie die Hauptplatine ausgetauscht haben.

Info über diese Aufgabe

Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine.

1. Bildschirmkabel
2. Alienhead LED-Kabel
3. Lautsprecherkabel
4. Kabel der I/O-Platine
5. Netzadapter-Portkabel
6. Touchpad-Kabel
7. Tastaturkabel
8. RGB-IR-Kamerakabel

i| ANMERKUNG: Dies gilt für Geräte, die mit einem hybriden RGB-IR-Kameramodul ausgeliefert werden.

1. Netzschalter-Kabel

Die nachfolgende Abbildung zeigt die Position der Hauptplatine und bietet eine visuelle Darstellung des Installationsverfahrens.

1. i|ANMERKUNG: Legen Sie die Systemplatine auf eine saubere und ebene Oberfläche.

Setzen Sie die USB-Platine wieder ein.

1. Setzen Sie die Kühlkörper-Baugruppe wieder ein.
2. Drehen Sie die Systemplatinenbaugruppe um.
3. Richten Sie die Schraubenbohrungen auf der Systemplatinenbaugruppe an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus.
4. Führen Sie das Kabel der Netzschalterplatine unter der USB-Platine durch.
5. Bringen Sie die achtSchrauben (M2x4) zur Befestigung der Systemplatinenbaugruppe an der Handballenstützen- und Tastaturbaugruppe wieder an.
6. Richten Sie die Schraubenbohrungen der USB-Typ-C-Anschlusshalterung auf die Schraubenbohrungen der Hauptplatine aus.

i ANMERKUNG: Die Halterung des USB-Typ-C-Ports muss von der vorherigen Systemplatine entfernt und an der neuen Systemplatine angebracht werden. Dieser Schritt ist anwendbar, wenn eine neue Systemplatine die vorherige Systemplatine ersetzt.

1. Bringen Sie die zwei Schrauben (M2x4) wieder an, mit denen die USB-Typ-C-Halterung an der Systemplatine befestigt wird.

2. Verbinden Sie das Bildschirmkabel mit der Systemplatine und schließen Sie den Riegel, um das Kabel zu befestigen.

i| ANMERKUNG: Gehen Sie in Uhrzeigerrichtung vor, um die Kabel mit der Systemplatine zu verbinden.

1. Verbinden Sie das Alienhead LED-Kabel mit der Systemplatine.
2. Befestigen Sie das Bildschirmkabel an der Systemplatine.
3. Befestigen Sie das Netzadapteranschlusskabel auf der Systemplatine und schließen Sie das Netzadapteranschlusskabel an die Systemplatine an.
4. Verbinden Sie das Kabel der E/A-Platine mit der Systemplatine und schließen Sie die Verriegelung, um das Kabel zu befestigen.
5. Verbinden Sie das Lautsprecherkabel mit der Systemplatine.
6. Verbinden Sie das Touchpad-Kabel mit der Systemplatine und schließen Sie die Verriegelung, um das Kabel zu befestigen.
7. Verbinden Sie das Kabel der Tastatursteuerungsplatine mit der Systemplatine und schließen Sie die Verriegelung, um das Kabel zu befestigen.
8. Verbinden Sie das Kabel der Netzschalterplatine mit der USB-Platine und schließen Sie den Riegel, um das Kabel zu befestigen.
9. Befestigen Sie das RGB-IR-Kamerakabel an der Systemplatine entlang der Kante des rechten Lüfters der Kühlkörperbaugruppe.

i ANMERKUNG: Dieser Schritt gilt für Geräte, die mit einem hybriden RGB-IR-Kameramodul ausgeliefert werden.

1. Verbinden Sie das RGB-IR-Kamerakabel mit dem Anschluss auf der USB-Platine und schließen Sie den Riegel, um das Kabel an der USB-Platine zu befestigen.

i| ANMERKUNG: Dieser Schritt gilt für Geräte, die mit einem hybriden RGB-IR-Kameramodul ausgeliefert werden.

1. Bringen Sie die Systemplatinen-Schutzfolie wieder auf der Systemplatine an.

Nächste Schritte

1. Installieren Sie die hintere E/A-Abdeckung.
2. Bauen Sie die Wireless-Karte ein.
3. Bauen Sie das Speichermodul ein.
4. Bauen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz eins ein (je nach Modell).
5. Bauen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz zwei ein (je nach Modell).
6. Bauen Sie die Batterie ein.
7. Bringen Sie die Bodenabdeckung an.
8. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Kühlkörperbaugruppe

Entfernen des Kühlkörpers

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

VORSICHT: Um eine maximale Kühleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf dem Kühlkörper. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert werden.
i ANMERKUNG: Der Kühlkörper kann im normalen Betrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen, bevor Sie ihn berühren.
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz eins (je nach Modell).
4. Entfernen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz zwei (je nach Modell).
5. Entfernen Sie die I/O-Platine.
6. Entfernen Sie das Speichermodul.
7. Entfernen Sie die Wireless-Karte.
8. Entfernen Sie die Batterie.
9. Entfernen Sie die hintere E/A-Abdeckung.
10. Befolgen Sie Schritt 1 bis Schritt 16 des Verfahrens unter Entfernen der Systemplatine.

i ANMERKUNG: Die Systemplatine kann zusammen mit der Kühlkörperbaugruppe und der USB-Platine entfernt werden.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position der Kühlkörperbaugruppe und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

Schritte

1. Trennen Sie die Kabel des linken und rechten Lüfters von der Systemplatine.
2. Drehen Sie die Systemplatinenbaugruppe um.
3. Entfernen Sie die sechs Schrauben (M2x4), mit denen die Kühlkörperbaugruppe an der Systemplatine befestigt ist.
4. Lösen Sie die Kühlkörperanordnung von der Systemplatine.

Einbauen der Kühlkörperbaugruppe

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position der Kühlkörperbaugruppe und bietet eine visuelle Darstellung des Installationsverfahrens.

VORSICHT: Durch eine falsche Ausrichtung des Kühlkörpers können die Systemplatine und der Prozessor beschädigt werden.

VORSICHT: Wenn der Prozessor oder der Kühlkörper wieder eingebaut wird, verwenden Sie das im Kit enthaltene Wärmeleitpad, um die Wärmeleitfähigkeit sicherzustellen.

6x

M2x4

Schritte

1. Positionieren Sie den Kühlkörper auf der Systemplatine.
2. Richten Sie die Schraubenbohrungen der Kühlkörperanordnung an den Schraubenbohrungen der Systemplatine aus.
3. Bringen Sie die sechs Schrauben (M2x4) wieder an, mit denen die Kühlkörperbaugruppe an der Systemplatine befestigt ist.
4. Drehen Sie die Systemplatine um und verbinden Sie die linken und rechten Lüfterkabel.

Nächste Schritte

1. Befolgen Sie das Verfahren von Schritt 4 bis Schritt 20 im Abschnitt Einbauen der Systemplatine.
2. Installieren Sie die hintere E/A-Abdeckung.
3. Bauen Sie die Batterie ein.
4. Bauen Sie die Wireless-Karte ein.
5. Bauen Sie das Speichermodul ein.
6. Bauen Sie die E/A-Platine ein.
7. Bauen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz eins ein (je nach Modell).
8. Bauen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz zwei ein (je nach Modell).

9. Bringen Sie die Bodenabdeckung an.

10. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

USB-Platine

Entfernen der USB-Platine

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz eins (je nach Modell).
4. Entfernen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz zwei (je nach Modell).
5. Entfernen Sie die I/O-Platine.
6. Entfernen Sie das Speichermodul.
7. Entfernen Sie die Wireless-Karte.
8. Entfernen Sie die Batterie.
9. Entfernen Sie die hintere E/A-Abdeckung.
10. Befolgen Sie Schritt 1 bis Schritt 16 des Verfahrens unter Entfernen der Systemplatine.

ANMERKUNG: Die Systemplatine kann zusammen mit dem Kühlkörper, der E/A-Platine und der USB-Platine entfernt werden.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position der USB-Platine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

Schritte

1. Drehen Sie die Systemplatinenbaugruppe um.
2. Entfernen Sie die zwei Schrauben (M2x4), mit denen die USB-Platine an der Systemplatine befestigt ist.
3. Entfernen Sie die USB-Platine von der Systemplatine.

Installieren der USB-Platine

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position der USB-Platine und bietet eine visuelle Darstellung des Installationsverfahrens.

Schritte

1. Richten Sie die Schraubenbohrungen auf der USB-Platine an den Schraubenbohrungen der Systemplatine aus.
2. Bringen Sie die zwei Schrauben (M2x4) wieder an, mit denen die USB-Platine an der Systemplatine befestigt wird.

Nächste Schritte

1. Befolgen Sie das Verfahren von Schritt 4 bis Schritt 20 im Abschnitt Einbauen der Systemplatine.

2. Installieren Sie die hintere E/A-Abdeckung.

3. Bauen Sie die Batterie ein.

4. Bauen Sie die Wireless-Karte ein.

5. Bauen Sie das Speichermodul ein.

6. Bauen Sie die E/A-Platine ein.

7. Bauen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz eins ein (je nach Modell).

8. Bauen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz zwei ein (je nach Modell).

9. Bringen Sie die Bodenabdeckung an.

10. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Netzschalter

Entfernen des Netzschalters

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz eins (je nach Modell).
4. Entfernen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz zwei (je nach Modell).
5. Entfernen Sie die I/O-Platine.
6. Entfernen Sie das Speichermodul.
7. Entfernen Sie die Wireless-Karte.
8. Entfernen Sie die Bildschirmbaugruppe.
9. Entfernen Sie die Batterie.
10. Entfernen Sie die hintere E/A-Abdeckung.
11. Befolgen Sie Schritt 1 bis Schritt 16 des Verfahrens unter Entfernen der Systemplatine.

i ANMERKUNG: Die Systemplatine kann zusammen mit der Kühlkörperbaugruppe und der USB-Platine entfernt werden.

Info über diese Aufgabe

Die nachfolgenden Abbildungen zeigen die Position des Netzschalters und stellen das Verfahren zum Entfernen bildlich dar.

3x M2x2

1. Entfernen Sie die drei Schrauben (M2x2), mit denen die Netzschalterplatine an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
2. Heben Sie die Halterung des Netzschalters aus der Handballenstützen- und Tastaturbaugruppe.
3. Lösen und heben Sie den Netzschalter von der Handballenstützen- und Tastaturbaugruppe ab.

Einbauen des Netzschalters

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position des Netzschalters und stellt das Installationsverfahren bildlich dar.

3x M2x2

1. Setzen Sie den Netzschalter in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein.
2. Richten Sie die Schraubenbohrungen auf der Netzschalterplatine auf die Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus.
3. Bringen Sie die drei Schrauben (M2x2) zur Befestigung der Netzschalterhalterung an der Handballenstützen- und Tastaturbaugruppe wieder an.

Nächste Schritte

1. Befolgen Sie das Verfahren von Schritt 4 bis Schritt 20 im Abschnitt Einbauen der Systemplatine.
2. Installieren Sie die hintere E/A-Abdeckung.
3. Bauen Sie die Batterie ein.
4. Bauen Sie die Bildschirmbaugruppe ein.
5. Bauen Sie die Wireless-Karte ein.
6. Bauen Sie das Speichermodul ein.
7. Bauen Sie die E/A-Platine ein.
8. Bauen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz eins ein (je nach Modell).
9. Bauen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz zwei ein (je nach Modell).
10. Bringen Sie die Bodenabdeckung an.
11. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Handballenstützen- und Tastaturbaugruppe

Entfernen der Handballenstützen- und Tastaturbaugruppe

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz eins (je nach Modell).
4. Entfernen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz zwei (je nach Modell).
5. Entfernen Sie die I/O-Platine.
6. Entfernen Sie das Speichermodul.
7. Entfernen Sie die Wireless-Karte.
8. Entfernen Sie die Bildschirmbaugruppe.
9. Entfernen Sie die Batterie.
10. Entfernen Sie die hintere E/A-Abdeckung.
11. Entfernen Sie das Touchpad.
12. Befolgen Sie Schritt 1 bis Schritt 16 des Verfahrens unter Entfernen der Systemplatine.
    i ANMERKUNG: Die Systemplatine kann zusammen mit dem Kühlkörper und der USB-Platine entfernt werden.
13. Entfernen Sie den Netzschalter.

Info über diese Aufgabe

Nachdem Sie die Schritte im Abschnitt mit den Voraussetzungen durchgeführt haben, haben Sie nur noch die Handballenstützen-Tastatur-Baugruppe vor sich.

i ANMERKUNG: Beim Wiedereinsetzen der Handballenstützen-Tastatur-Baugruppe müssen die Montagehalterungen des Solid-State-Laufwerks von der vorhandenen Handballenstützen-Tastatur-Baugruppe entfernt und auf die Ersatzbaugruppe übertragen werden.

Einbauen der Handballenstützen-Tastatur-Baugruppe

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

Legen Sie die Handballenstützen-Tastatur-Baugruppe auf eine ebene Fläche.

ANMERKUNG: Beim Wiedereinsetzen der Handballenstützen-Tastatur-Baugruppe müssen die Montagehalterungen des Solid-State-Laufwerks von der alten Handballenstützen-Tastatur-Baugruppe auf die Ersatzbaugruppe übertragen werden.

1. Installieren Sie den Netzschalter.

2. Befolgen Sie das Verfahren von Schritt 4 bis Schritt 20 im Abschnitt Einbauen der Systemplatine.

3. Bauen Sie das Touchpad ein.

4. Installieren Sie die hintere E/A-Abdeckung.

5. Bauen Sie die Batterie ein.

6. Bauen Sie die Bildschirmbaugruppe ein.

7. Bauen Sie die Wireless-Karte ein.

8. Bauen Sie das Speichermodul ein.

9. Bauen Sie die E/A-Platine ein.

10. Bauen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz eins ein (je nach Modell).

11. Bauen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz zwei ein (je nach Modell).

12. Bringen Sie die Bodenabdeckung an.

13. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Treiber und Downloads

Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter SLN128938.

System-Setup

VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet.

i ANMERKUNG: Vor der Verwendung des BIOS-Setup-Programms sollten Sie die Informationen des BIOS-Setup-Bildschirms notieren, um gegebenenfalls später darauf zurückgreifen zu können.

Verwenden Sie das BIOS-Setup-Programm für den folgenden Zweck:

• Abrufen von Informationen zur im Computer installierten Hardware, beispielsweise der RAM-Kapazität und der Größe des Festplattenlaufwerks
• Ändern von Informationen zur Systemkonfiguration
• Einstellen oder Ändern von benutzerdefinierten Optionen, wie Benutzerpasswort, installierte Festplattentypen und Aktivieren oder Deaktivieren von Basisgeräten.

BIOS-Übersicht

Das BIOS verwaltet den Datenfluss zwischen dem Betriebssystem des Computers und den verbundenen Geräten, wie z. B. Festplatte, Videoadapter, Tastatur, Maus und Drucker.

Aufrufen des BIOS-Setup-Programms

Schritte

1. Schalten Sie den Computer ein oder führen Sie einen Neustart durch.
2. Während des POST-Vorgangs wird das DELL Logo sowie eine Aufforderung zum Drücken der Taste F2 angezeigt. Drücken Sie dann sofort die F2-Taste.

i ANMERKUNG: Die Aufforderung zum Drücken der Taste F2 bedeutet, dass die Tastatur initialisiert ist. Diese Eingabeaufforderung ist unter Umständen nur kurz zu sehen. Beobachten Sie daher aufmerksam den Bildschirm und drücken Sie dann die F2-Taste. Wenn Sie F2 vor der entsprechenden Aufforderung drücken, hat dieser Tastendruck keine Auswirkung. Wenn Sie zu lange warten und das Betriebssystem-Logo angezeigt wird, warten Sie weiter, bis der Desktop des Betriebssystems angezeigt wird. Fahren Sie den Computer anschließend herunter und versuchen Sie es erneut.

Navigationstasten

i ANMERKUNG: Bei den meisten Optionen im System-Setup werden Änderungen zunächst nur gespeichert und erst beim Neustart des Systems wirksam.

Tasten Navigation

Pfeil nach oben Zurück zum vorherigen Feld

Pfeil nach unten Weiter zum nächsten Feld

Eingabetaste Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder folgt dem Link in diesem Feld.

Öffnet oder schließt gegebenenfalls eine Dropdown-Liste.

Registerkarte Weiter zum nächsten Fokusbereich.

Wechselt zur vorherigen Seite, bis das Hauptfenster angezeigt wird. Durch Drücken der Esc-Taste im Hauptfenster wird eine Meldung angezeigt, die Sie auffordert, alle nicht gespeicherten Änderungen zu speichern. Anschließend wird das System neu gestartet.

Boot Sequence

Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie:

• Das System-Setup mit der F2-Taste aufrufen
- Einmalig auf das Startmenü durch Drücken der F12-Taste zugreifen.

Das einmalige Startmenü zeigt die Geräte an, die Sie starten können, einschließlich der Diagnoseoption. Die Optionen des Startmenüs lauten:

• Wechseldatenträger (soweit verfügbar)
  • STXXXX-Laufwerk (falls vorhanden)

i ANMERKUNG: XXX gibt die Nummer des SATA-Laufwerks an.

- Optisches Laufwerk (soweit verfügbar)

- SATA-Festplattenlaufwerk (falls vorhanden)

• Diagnostics (Diagnose)

Der Startreihenfolgebildschirm zeigt auch die Optionen zum Zugriff auf den System-Setup-Bildschirm an.

System-Setup-Optionen

i ANMERKUNG: Abhängig von diesem Computer und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.

Tabelle 3. System-Setup-Optionen – Menü „Systeminformationen“

Übersicht

Alienware m15 R6BIOS Version Zeigt die Versionsnummer des BIOS an.Service Tag Zeigt das Service-Tag des Computers an.Asset Tag Zeigt das Bestands-Tag des Computers an.Manufacture Date Zeigt das Herstellungsdatum des Computers an.Ownership Date Zeigt das Ownership Date des Computers an.Express Service Code Zeigt den Express-Servicecode des Computers an.Ownership Tag Zeigt den Ownership Tag des Computers an.Signed Firmware Update Zeigt an, ob das signierte Firmwareupdate aktiviert ist.Standardeinstellung: Enabled.

BATTERIEPrimaryBattery Level Zeigt den Batteriezustand an.Battery State Zeigt den Batteriestatus an.Health Zeigt Informationen zum Batteriezustand an.AC Adapter Zeigt an, ob ein Wechselstromnetzadapter installiert ist. Zeigt den Typ desWechselstromnetzadapters an, falls verbunden.

PROZESSORProzessortyp Zeigt den Prozessortyp an.Maximum Clock Speed Zeigt die maximale Prozessortaktrate an.Minimum Clock Speed Zeigt die minimale Prozessortaktrate an.

Tabelle 3. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt)

Übersicht
Current Clock Speed Zeigt die aktuelle Prozessortaktrate an.
Core Count Zeigt die Anzahl der Prozessorkerne an.
Processor ID Zeigt den ID-Code des Prozessors an.
Processor L2 Cache Zeigt die Größe des Prozessor-L2-Caches an.
Processor L3 Cache Zeigt die Größe des Prozessor-L3-Caches an.
Microcode Version Zeigt die Mikrocode-Version an.
Intel® Hyper-Threading-fähig Zeigt an, ob der Prozessor Hyper-Threading-fähig (HT) ist.
64-Bit Technology Zeigt an, ob 64- Bit-Technologie verwendet wird.
ARBEITSSPEICHER
Memory Installed Zeigt den installierten Gesamtspeicher des Computers an.
Memory Available Zeigt den verfügbaren Gesamtspeicher des Computers an.
Memory Speed Zeigt die Speichertaktrate an.
Memory Channel Mode Zeigt den Single-Channel- oder Dual-Channel-Modus an.
Memory Technology Zeigt die für den Arbeitsspeicher verwendete Technologie an.
DIMM A Size Zeigt die Speicherkonfiguration von DIMM A an.
DIMM B Size Zeigt die Speicherkonfiguration von DIMM B an.
GERÄTE
Panel Type Zeigt den Panel-Typ des Computers.
Video Controller Zeigt die Angaben zur integrierten Grafikkarte des Computers an.
Video Memory	Zeigt die Angaben zum Videospeicher des Computers.
Wi-Fi Device Zeigt das im Computer installierte Wi-Fi-Gerät an.
Native Resolution	Zeigt die native Auflösung des Bildschirms an.
Video BIOS Version	Zeigt die Video-BIOS-Version des Computers.
Audio Controller Zeigt die Angaben zum Audio-Controller des Computers.
Bluetooth® Device	Zeigt an, ob im Computer ein Bluetooth-Gerät installiert ist.
LOM MAC Address	Zeigt die MAC-Adresse von LOM (LAN on Motherboard, LAN auf Hauptplatine) an.
dGPU Video Controller	Zeigt den separaten Grafikkarten-Controller an.

Tabelle 4. Optionen des System-Setup – Menü „Boot Configuration“ (Startkonfiguration)

Startkonfiguration
Startreihenfolge
Boot Mode: UEFI only	Zeigt den Startmodus des Computers an.
Startreihenfolge	Aktiviert oder deaktiviert Windows Boot Manager und die UEFI-Festplatte.Standardmäßig ist Windows Boot Manager ausgewählt.Standardmäßig ist die UEFI-Festplatte ausgewählt.
Sicherer Start
Enable Secure Boot Aktiviert den sicheren Start mit ausschließlich validierter Boot-Software.
	Standardeinstellung: OFF (Aus)
Secure Boot Mode	Zeigt den sicheren Startmodus an.

Tabelle 4. Optionen des System-Setup – Menü „Boot Configuration“ (Startkonfiguration) (fortgesetzt)

Startkonfiguration

Standardeinstellung: Deployed Mode (Bereitgestellter Modus)

Expert Key Management

Enable Custom Mode Ermöglicht die Änderung der PK-, KEK-, db- und dbx-Sicherheitsschlüsseldatenbanken.

Standardeinstellung: OFF (Aus)

Custom Mode Key Management Ermöglicht die Auswahl der Schlüsseldatenbank.

Standardeinstellung: PK

Tabelle 5. System-Setup-Optionen – Menü „Integrated Devices“

Integrierte Geräte
Date/Time
Datum Legt das Datum des Computers im Format TT/MM/JJJJ fest. Änderungen am Datum werden sofort wirksam.
Uhrzeit Legt die Uhrzeit des Computers im Format HH/MM/SS (24-Stunden-Format) fest. Sie können zwischen 12-Stunden- und 24-Stunden-Format wählen. Änderungen an der Uhrzeit werden sofort wirksam.
Kamera
Enable Camera Aktiviert oder deaktiviert die Kamera.
	Standardmäßig ist die Option „Kamera aktivieren“ ausgewählt.
Audio
Enable Audio (Audio aktivieren) Aktiviert bzw. deaktiviert alle integrierten Audio-Controller.
	Standardeinstellung: ON (Ein)
Enable Microphone (Mikrofon aktivieren) Aktiviert oder deaktiviert das Mikrofon.
	Standardmäßig ist die Option „Mikrofon aktivieren“ ausgewählt.
Enable Internal Speaker (Internen Lautsprecher aktivieren)	Aktiviert oder deaktiviert den internen Lautsprecher.
	Standardmäßig ist die Option „Internen Lautsprecher aktivieren“ ausgewählt.
USB/Thunderbolt Configuration
Enable External USB Ports (Externe USB-Anschlüsse aktivieren)	Aktiviert oder deaktiviert alle externen USB-Ports in einer BS-Umgebung.
	Standardmäßig ist die Option „Externe USB-Ports aktivieren“ ausgewählt.
Enable USB Boot Support (USB-Start-Unterstützung aktivieren)	Aktiviert oder deaktiviert das Starten von USB-Massenspeichergeräten wie externen Festplatten, optischen Laufwerken und einem USB-Laufwerk.
	Standardmäßig ist die Option „USB-Startunterstützung aktivieren“ ausgewählt.
Enable ThunderboltTM Boot Support	Aktiviert oder deaktiviert die Verwendung von Peripheriegeräten des ThunderboltTM-Adapters und an den ThunderboltTM-Adapter angeschlossenen USB-Geräten während des BIOS-Vorstarts.
	Standardeinstellung: OFF (Aus)
Enable ThunderboltTM (and PCIe behind TBT) pre-boot modules	Aktiviert oder deaktiviert die Fähigkeit der über einen ThunderboltTM-Adapter angeschlossenen PCIe-Geräte, UEFI Option ROM(s) des PCIe-Geräts während des Vorstarts auszuführen.
	Standardeinstellung: OFF (Aus)

Tabelle 6. System-Setup-Optionen – Menü „Storage“

Storage
SATA/NVMe-Vorgang
SATA/NVMe-Vorgang Konfiguriert den Betriebsmodus des integrierten Speichergerät-Controllers.
Standardeinstellung: RAID On
Speicherschnittstelle
Port Enablement Aktiviert oder deaktiviert die integrierten Laufwerke.
M.2 PCIe SSD-0 Aktiviert oder deaktiviert die M.2 PCIe-SSD-0.
Standardeinstellung: ON (Ein)
M.2 PCIe SSD-1 Aktiviert oder deaktiviert die M.2 PCIe-SSD-1.
Standardeinstellung: ON (Ein)
SMART Reporting
Enable SMART Reporting (SMART-Berichte aktivieren)	Aktiviert oder deaktiviert die Selbstüberwachung, Analyse und Berichttechnologie (SMART).
	Standardeinstellung: OFF (Aus)
Drive Information Zeigt die Informationen der verschiedenen integrierten Laufwerke an.

Tabelle 7. System-Setup-Optionen – Menü „Display“

Display
Bildschirmhelligkeit
Brightness on battery power Legt die Bildschirmhelligkeit fest, wenn der Computer im Batteriebetrieb läuft.
Standardeinstellung: 50
Brightness on AC power Legt die Bildschirmhelligkeit fest, wenn der Computer mit Netzstrom betrieben wird.
Standardeinstellung: 100
Full Screen Logo
Full Screen Logo Wenn diese Option aktiviert ist, wird das Vollbildlogo angezeigt, wenn das Bild mit der Bildschirmauflösung übereinstimmt.
Standardeinstellung: OFF (Aus)
Hybrid Graphics / Advanced Optimus Aktiviert oder deaktiviert den Touchscreen.
Standardeinstellung: ON (Ein)
Aktivieren von Hybrid Graphics / Advanced Optimus (sofern verfügbar)	Wenn diese Option aktiviert ist, lässt das System die Zusammenarbeit von integrierten und separaten Grafikcontrollern für eine optimierte Funktion und Akkulaufzeit zu. Wenn die Option deaktiviert ist, steuert der separate Grafikcontroller alle Displays, um der Grafikfunktion Vorrang vor der Akkulaufzeit zu geben.
	Standardeinstellung: On (Ein)
	1ANMERKUNG: Linux wird nicht unterstützt, wenn Hybrid Graphics aktiviert ist.

Tabelle 8. System-Setup-Optionen – Menü „Connection“

Verbindung

Netzwerkcontroller-KonfigurationIntegrated NIC Steuert den integrierten LAN-Controller.

Tabelle 8. System-Setup-Optionen – Menü „Connection“ (fortgesetzt)

Verbindung

Standardeinstellung: Aktiviert mit PXE

Wireless Device Enable

WLAN Aktiviert oder deaktiviert die internen WLAN-Geräte.

Standardmäßig ist die Option „WLAN“ ausgewählt.

Bluetooth® Aktiviert oder deaktiviert die internen Bluetooth-Geräte.

Standardmäßig ist die Option „Bluetooth“ ausgewählt.

Enable UEFI Network Stack

Enable UEFI Network Stack Aktiviert oder deaktiviert UEFI-Netzwerkprotokolle, wenn sie installiert und verfügbar sind.

Standardeinstellung: ON (Ein)

HTTP(s)-Boot-Funktion

HTTP(s) Boot Aktiviert oder deaktiviert die Funktion „HTTP(s) Boot“.

Standardeinstellung: ON (Ein)

HTTP(s)-Boot-Modus Konfiguriert HTTP(s)-Startmodi.

Standardeinstellung: Auto-Modus. HTTP(s) Boot extrahiert automatisch die Start-URL aus DHCP (Dynamic Host Configuration).

1ANMERKUNG: Die Bereitstellung des Zertifikats ist für die Verbindung mit dem HTTPS-Boot-Server erforderlich.

Tabelle 9. System-Setup-Optionen – Menü „Power“

Strom
Battery 1-Lademodus
Battery 1-Lademodus Ermöglicht den Batteriebetrieb des Computers während hoher
	Netzstromverbrauchszeiten. Verwenden Sie die nachstehenden Optionen, um Netzstromverbrauch zu bestimmten Tageszeiten zu verhindern.
	Standardeinstellung: Adaptiv. Batterieeinstellungen werden basierend auf den standardmäßigen Batterieverbrauchsmustern adaptiv optimiert.
Erweiterte Konfiguration
Enable Advanced Battery Charge Configuration	Ermöglicht das Aktivieren der erweiterten Batterieladekonfiguration vom Beginn des Tages bis zu einem festgelegten Arbeitszeitraum. Die erweiterte Batterieladekonfiguration maximiert die Batterieladekapazität, während eine hohe Auslastung während des Arbeitstages weiterhin unterstützt wird.
	Standardeinstellung: OFF (Aus)
USB PowerShare
Enable USB PowerShare (USB-PowerShare aktivieren)	Ermöglicht das Betreiben oder Aufladen externer Geräte wie Telefone und tragbare Musik-Player über die eingebaute Systembatterie.
	Standardeinstellung: OFF (Aus)
Temperaturverwaltung
Temperaturverwaltung Ermöglicht dem Kühlungslüfter und dem Wärmemanagement des Prozessors die Anpassung der Systemleistung, des Geräuschpegels und der Temperatur.
	Standardeinstellung: Optimiert. Standardeinstellungen für das Kühlungslüfter-und Prozessor-Wärmemanagement. Diese Einstellung ist ein ausgewogenes Verhältnis von Leistung, Lärm und Temperatur.

Tabelle 9. System-Setup-Optionen – Menü „Power“ (fortgesetzt)

Strom

Block SleepBlock Sleep Legt fest, dass der Computer im Betriebssystem nicht in den Ruhemodus (S3)wechseln kann.Standardeinstellung: OFF (Aus)iANMERKUNG: Wenn diese Option aktiviert ist, kann das System nichtin den Ruhemodus wechseln, Intel® Rapid Start ist automatisch deaktiviertund die Betriebssystemoption für die Stromversorgung ist leer, wenn sie aufRuhemodus festgelegt war.

Lid SwitchEnable Lid Switch Aktiviert oder deaktiviert den Abdeckungsschalter.Standardeinstellung: ON (Ein)Power On Lid Open Aktiviert, dass der ausgeschaltete Computer eingeschaltet wird, wenn der Deckel geöffnet wird.Standardeinstellung: ON (Ein)

Intel Speed Shift-TechnologieIntel Speed Shift-Technologie Aktiviert oder deaktiviert die Unterstützung für die Intel Speed Shift Technology.Durch Festlegen dieser Option auf „Enable“ (Aktivieren) kann das Betriebssystemdie entsprechende Prozessorleistung automatisch auswählen.Standardeinstellung: ON (Ein)

Tabelle 10. System-Setup-Optionen – Menü „Sicherheit“

Security (Sicherheit)

Intel® Platform Trust Technology

Intel® Platform Trust Technology On Aktiviert oder deaktiviert die Intel® Platform Trust Technology (PPT)-Funktion im Betriebssystem.

Standardeinstellung: ON (Ein)

PPI Bypass for Clear Commands Aktiviert oder deaktiviert die physische Präsenzschnittstelle (PPI) des Trusted Platform Model (TPM). Wenn diese Option aktiviert ist, überspringt das Betriebssystem die PPI-Benutzeraufforderungen (PPI = Physical Presence Interface) des BIOS, wenn der Befehl „Clear“ erteilt wird.

Standardeinstellung: OFF (Aus)

Clear Steuert, ob der Computer die PTT-Besitzerinformationen löschen soll, und setzt die PTT auf Standardeinstellungen zurück.

Standardeinstellung: OFF (Aus)

SMM Security Mitigation

SMM Security Mitigation Aktiviert oder deaktiviert die zusätzlichen UEFI-SMM-Sicherheitsmaßnahmen.

Standardeinstellung: OFF (Aus)

i|ANMERKUNG: Diese Funktion kann zu Kompatibilitätsproblemen oder zum Verlust der Funktionalität mit einigen älteren Tools und Anwendungen führen.

Data Wipe on Next Boot

Start Data Wipe Wenn diese Option aktiviert ist, plant das BIOS für alle an die Hauptplatine angeschlossenen Speichergeräte einen Datenlöschzyklus beim nächsten Neustart.

Standardeinstellung: OFF (Aus)

Absolute®

Tabelle 10. System-Setup-Optionen – Menü „Sicherheit“ (fortgesetzt)

Security (Sicherheit)

Absolute® Hier können Sie die BIOS-Modulschnittstelle des optionalen Services „Absolute Persistence Module“ von Absolute Software aktivieren, deaktivieren oder dauerhaft deaktivieren.

UEFI Boot Path Security

UEFI Boot Path Security Legt fest, ob das System den Benutzer auffordert, das Administratorkennwort (falls gesetzt) einzugeben, wenn er auf einem UEFI-Bootpfadgerät aus dem F12-Bootmenü bootet.

Tabelle 11. System-Setup-Optionen – Menü „Passwords“

Kennwörter

Admin Password Ermöglicht das Einrichten, Ändern oder Löschen des Administratorkennworts(Admin). Mit dem Administratorkennwort werden verschiedene Sicherheitsfunktionen aktiviert.

System Password Ermöglicht das Festlegen, Ändern oder Löschen des Systemkennworts.

M.2 PCIe SSD-0 Ermöglicht das Festlegen, Ändern oder Löschen des M.2 PCIe-SSD-0-Kennworts.

Password Configuration

Großbuchstaben: A-Z Erzwingt die Kennwortbeschränkung, dass das Kennwort mindestens einen Großbuchstaben enthalten muss.

Standardeinstellung: OFF (Aus)

Kleinbuchstaben Erzwingt die Kennwortbeschränkung, dass das Kennwort mindestens einen Kleinbuchstaben enthalten muss

Standardeinstellung: OFF (Aus)

Ziffer Erzwingt die Kennwortbeschränkung, dass das Kennwort mindestens eine Ziffer enthalten muss.

Standardeinstellung: OFF (Aus)

Sonderzeichen Erzwingt die Kennwortbeschränkung, dass das Kennwort mindestens ein Sonderzeichen enthalten muss.

Standardeinstellung: OFF (Aus)

Mindestanzahl an Zeichen Kontrolliert die Mindestanzahl an Zeichen, die für Kennwörter zulässig ist.

Standardeinstellung: 04

Password Bypass

Password Bypass Das Systemkennwort (Startkennwort) und die Eingabeaufforderungen für das Festplattenkennwort während eines Systemneustarts umgehen.

Standardeinstellung: Disabled.

Password Changes Das Systemkennwort (Startkennwort) und die Eingabeaufforderungen für das Festplattenkennwort während eines Systemneustarts umgehen.

Standardeinstellung: Disabled.

Enable Non-Admin Password Changes Steuert, ob Benutzer das System- und das Festplattenkennwort ändern können, ohne ein Administratorkennwort eingeben zu müssen.

Standardeinstellung: ON (Ein)

Admin Setup Lockout

Tabelle 11. System-Setup-Optionen – Menü „Passwords“ (fortgesetzt)

Kennwörter
Enable Admin Setup Lockout (Sperre für Administrator-Setup aktivieren)	Steuert, ob Benutzer das BIOS-Setup aufrufen können, wenn ein Administratorkennwort festgelegt ist.
	Standardeinstellung: OFF (Aus)
Master Password Lockout
Enable Master Password Lockout (Sperrung des Masterkennworts aktivieren)	Aktivieren oder Deaktivieren der Masterkennwort-Unterstützung.
	Standardeinstellung: OFF (Aus)
	i|ANMERKUNG: Das Festplattenkennwort muss gelöscht werden, damit die Einstellung geändert werden kann.
Allow Non-Admin PSID Revert
Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe-Festplatten über die Dell Security Manager-Eingabeaufforderung.

Tabelle 12. System-Setup-Optionen – Menü „Aktualisieren, Wiederherstellen“

Wiederherstellung aktualisieren
UEFI Capsule Firmware Updates
Enable UEFI Capsule Firmware Updates (UEFI Capsule-Firmwarepakete aktivieren)	Aktiviert oder deaktiviert BIOS-Aktualisierungen über UEFI Capsule-Aktualisierungspakete.
	Standardeinstellung: ON (Ein)
BIOS Recovery from Hard Drive
BIOS Recovery from Hard Drive Ermöglicht die Wiederherstellung eines Computers nach einem fehlerhaften BIOS-Image, solange der Boot-Block intakt ist und funktioniert.
BIOS Downgrade
BIOS-Downgrade zulassen Steuert die Aktualisierung der Systemfirmware auf frühere Versionen.
SupportAssist OS Recovery	Aktiviert oder deaktiviert den Boot-Flow für das SupportAssist OS Recovery-Tool im Falle eines bestimmten Systemfehlers.
	Standardeinstellung: ON (Ein)
BIOSConnect
BIOSConnect Aktiviert oder deaktiviert die Wiederherstellung des Cloud-Service-Betriebssystems, wenn das Hauptbetriebssystem nicht innerhalb der Anzahl von Ausfällen bootet, die gleich oder größer als der von Dell Auto OS Recovery Threshold angegebene Wert ist, und der lokale Service nicht bootet oder nicht installiert ist.
Dell Auto OS Recovery Threshold

Tabelle 12. System-Setup-Optionen – Menü „Aktualisieren, Wiederherstellen“ (fortgesetzt)

Wiederherstellung aktualisieren

Dell Auto OS Recovery Threshold Dient zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist-Systemproblemlösung und des Dell OS Recovery Tools.

Standardeinstellung: 2.

Tabelle 13. System-Setup-Optionen – Menü „System Management“

Systemverwaltung
Service Tag Zeigt das Service-Tag des Computers an.
Asset Tag Erstellt ein Bestands-Tag für das System, das von einem IT-Administrator zur eindeutigen Identifizierung eines bestimmten Systems verwendet werden kann. Sobald das Bestands-Tag im BIOS festgelegt ist, kann es nicht mehr geändert werden.
AC Behavior
Wake on AC (Einschalten bei Netzstromanbindung)	Aktiviert oder deaktiviert die grundlegenden Prüfungen, wenn das Gerät mit Strom versorgt wird. Zu den Prüfungen gehört die Festlegung, wie die Option für die Wechselstrom-Wiederherstellung eingestellt ist. Das System wird hochgefahren, wenn Wake on AC aktiviert ist, das System wird ausgeschaltet, wenn Wake on AC deaktiviert ist.
	Standardeinstellung: OFF (Aus)
Auto On Time
Auto On Time Steuert automatisches Einschalten des Systems für definierte Tage und Zeiten.
First Power On Date
Festlegen von „Ownership Date“ Ermöglicht dem Benutzer, das Eigentumsdatum zu konfigurieren.

Tabelle 14. System-Setup-Optionen – Menü „Keyboard“

Tastatur
Fn Lock Options
Fn Lock Options Aktiviert oder deaktiviert den Fn-Sperrmodus.
Standardeinstellung: ON (Ein)
Lock Mode Steuert den Betrieb der Funktionstasten F1 bis F12.
Standardeinstellung: Lock Mode Standard.
Keyboard Backlight Timeout on AC
Keyboard Backlight Timeout on AC Ermöglicht dem Benutzer die Festlegung eines Werts für den Timeout der Tastaturhintergrundbeleuchtung, wenn ein Netzadapter an das System angeschlossen ist.
Standardeinstellung: Nie
Keyboard Backlight Timeout on Battery
Keyboard Backlight Timeout on Battery Ermöglicht dem Benutzer die Festlegung eines Werts für den Timeout der Tastaturhintergrundbeleuchtung, wenn sich das System im Batteriebetrieb befindet.
Standardeinstellung: Nie
RGB pro Taste – Tastatursprache	Ermöglicht dem Benutzer die Auswahl der Sprache, die der auf dem System installierten Tastatur entspricht.

Tabelle 14. System-Setup-Optionen – Menü „Keyboard“ (fortgesetzt)

Tastatur
RGB pro Taste – Tastaturfarbe	Standardeinstellung: English (USA)
	WARNING: Wenn Sie die falsche Sprache auswählen, kann dies zu Fehlfunktionen der Tastatur und der Beleuchtungsfunktion führen.
	Ermöglicht dem Benutzer die Auswahl der Tastaturfarbe, die der auf dem System installierten Tastatur entspricht.
	Standardeinstellung: Dunkel
	WARNING: Wenn Sie die falsche Sprache auswählen, kann dies zu | Fehlfunktionen der Tastatur und der Beleuchtungsfunktion führen.

Tabelle 15. System-Setup-Optionen – Menü „Verhalten vor dem Starten“

Verhalten vor dem Starten
Adapter Warnings
Enable Adapter Warnings(Adapterwarnungen aktivieren)	Aktiviert oder deaktiviert die Anzeige von Warnmeldungen bezüglich des Adapters auf dem Computer, wenn Adapter mit zu geringer Stromkapazität erkannt werden.
	Standardeinstellung: ON (Ein)
Warnings and Errors
Warnings and Errors Wählt eine Aktion aus, wenn eine Warnung oder eine Fehlermeldung während des Starts angezeigt wird.
USB-C Warnings Geben Sie die maximale Anzahl der Zeichen an, die für das Administratorkennwort zulässig ist.
Enable Dock Warning Messages Aktiviert oder deaktiviert Dockingstation-Warmmeldungen.
Fastboot
Fastboot Konfiguriert die Geschwindigkeit des UEFI-Startvorgangs.
Extend BIOS POST Time
Extend BIOS POST Time Konfiguriert die BIOS-POST-Ladezeit (Power-On Self-Test, Einschalt-Selbsttest).

Tabelle 16. System-Setup-Optionen – Menü „Virtualization Support“

Virtualisierung
Intel® Virtualization Technology
Enable Intel® Virtualization Technology (VT)	Ermöglicht dem Computer die Ausführung von VMM (Virtual Machine Monitor).Standardeinstellung: ON (Ein)

Tabelle 16. System-Setup-Optionen – Menü „Virtualization Support“ (fortgesetzt)

Virtualisierung

VT for Direct I/OEnable Intel® VT for Direct I/O Ermöglicht das Ausführen der Virtualisierungstechnologie für direkte I/O (VT-d).VT-d ist eine Intel Methode, die Virtualisierung für Memory Map IO bietet.Standardeinstellung: ON (Ein)

Tabelle 17. System-Setup-Optionen – Menü „Leistung“

Leistung
Multi Core Support
Active Cores Ändert die Anzahl der CPU-Cores, die dem Betriebssystem zur Verfügungstehen. Der Standardwert ist die maximale Anzahl der Kerne.
	Standardeinstellung: All (Alle)
Intel®SpeedStep
Enable Intel®SpeedStep Technology Steuert, ob die Intel®SpeedStep-Technologie die Prozessorspannung und Core-Frequenz dynamisch anpassen soll, um den durchschnittlichen Stromverbrauchund die Wärmeerzeugung zu reduzieren.
	Standardeinstellung: ON (Ein)
C-States Control
Enable C-State Control Aktiviert oder deaktiviert die CPU-Fähigkeit zum Aktivieren und Beenden des Energiesparmodus.
	Standardeinstellung: ON (Ein)
Enable Adaptive C-states for Discrete Graphics (Aktivieren von adaptiven C-Zuständen für separate Grafikkarten)	Ermöglicht es dem System, die hohe Nutzung einzelner Grafikkarten dynamischzu erkennen und die Systemparameter für eine höhere Performance währenddieser Zeit anzupassen.
	Standardeinstellung: ON (Ein)
Intel®Turbo Boost Technology
Enable Intel®Turbo Boost Technology Aktiviert oder deaktiviert den Intel®TurboBoost-Modus des Prozessors. Wenn diese Option aktiviert ist, erhöht der Intel®TurboBoost-Treiber die Leistung derCPU oder des Grafikprozessors.
	Standardeinstellung: ON (Ein)
Intel®Hyper-Threading Technology
Enable Intel®Hyper-Threading Technology	Aktiviert oder deaktiviert den Intel®Hyper-Threading-Modus des Prozessors.Wenn diese Option aktiviert ist, wird die Effizienz der Prozessorressourcen mittelsIntel®Hyper-Threading erhöht, wenn auf jedem Core mehrere Threads ausgeführtwerden.
	Standardeinstellung: ON (Ein)
Extreme Memory Profile
Extreme Memory Profile Ermöglicht es dem Benutzer, eines von zwei alternativen Speicherzeitprofilenauszuwählen, um die schnellstmögliche Speicherleistung zu nutzen.
	Standardeinstellung: DIMM-Profil
TCC Activation Offset
TCC Activation Offset Ermöglicht es dem Benutzer, das TCC-Offset der CPU anzupassen, um die CPU-Performance zu verlangsamen.
	Standardeinstellung: 00

Tabelle 18. System-Setup-Optionen – Menü „Systemprotokolle“

Systemprotokolle
BIOS Event LogClear BIOS Event Log (BIOS-Ereignisprotokoll löschen)	Wählen Sie das Beibehalten oder Löschen von BIOS-Ereignissen.
	Standardeinstellung: Protokoll beibehalten
Thermal Event LogClear Thermal Event Log Wählen Sie das Beibehalten oder Löschen von Temperaturüberschreitungen.
		Standardeinstellung: Protokoll beibehalten
Power Event LogStrom-Ereignisprotokolle löschen Wählen Sie das Beibehalten oder Löschen von Stromversorgungsereignissen.
		Standardeinstellung: Protokoll beibehalten

System- und Setup-Kennwort

Tabelle 19. System- und Setup-Kennwort

Kennworttyp Beschreibung
System password (Systemkennwort) Dies ist das Kennwort, das Sie	zur Anmeldung beim System eingeben müssen.
Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie	für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen.

Sie können ein Systemkennwort und ein Setup-Kennwort zum Schutz Ihres Computers erstellen.

VORSICHT: Die Kennwortfunktionen bieten einen gewissen Schutz für die auf dem System gespeicherten Daten.

VORSICHT: Wenn Ihr Computer nicht gesperrt und unbeaufsichtigt ist, kann jede Person auf die auf dem System gespeicherten Daten zugreifen.

i|ANMERKUNG: System- und Setup-Kennwortfunktionen sind deaktiviert

Zuweisen eines System-Setup-Kennworts

Voraussetzungen

Sie können ein neues System or Admin Password (System- oder Administratorkennwort) nur zuweisen, wenn der Zustand Not Set (Nicht eingerichtet) ist.

Info über diese Aufgabe

Um das System-Setup aufzurufen, drücken Sie unmittelbar nach dem Einschaltvorgang oder Neustart die Taste F2.

Schritte

1. Wählen Sie im Bildschirm System BIOS (System-BIOS) oder System Setup (System-Setup) die Option Security (Sicherheit) aus und drücken Sie die Eingabetaste. Der Bildschirm Security (Sicherheit) wird angezeigt.

2. Wählen Sie System/Admin Password (System-/Administratorkennwort) und erstellen Sie ein Passwort im Feld Enter the new password (Neues Passwort eingeben).

Verwenden Sie zum Zuweisen des Systemkennworts die folgenden Richtlinien:

- Kennwörter dürfen aus maximal 32 Zeichen bestehen.

• Das Kennwort darf die Zahlen 0 bis 9 enthalten.
- Lediglich Kleinbuchstaben sind zulässig, Großbuchstaben sind nicht zulässig.
• Die folgenden Sonderzeichen sind zulässig: Leerzeichen, ("), (+), (,), (-), (.), (/), (;), ([], (), (]), (^).

1. Geben Sie das Systemkennwort ein, das Sie zuvor im Feld Neues Kennwort bestätigen eingegeben haben, und klicken Sie auf OK.
2. Drücken Sie die Taste Esc. Eine Meldung fordert Sie zum Speichern der Änderungen auf.
3. Drücken Sie Y, um die Änderungen zu speichern.

Der Computer wird neu gestartet.

Löschen oder Ändern eines vorhandenen System-Setup-Kennworts

Voraussetzungen

Stellen Sie sicher, dass der Password Status (Kennwortstatus) im System-Setup auf „Unlocked“ (Entsperrt) gesetzt ist, bevor Sie versuchen, das vorhandene System- und Setup-Kennwort zu löschen oder zu ändern. Wenn die Option Password Status (Kennwortstatus) auf „Locked“ (Gesperrt) gesetzt ist, kann ein vorhandenes System- und/oder Setup-Kennwort nicht gelöscht oder geändert werden.

Info über diese Aufgabe

Um das System-Setup aufzurufen, drücken Sie unmittelbar nach dem Einschaltvorgang oder Neustart die Taste F2.

Schritte

1. Wählen Sie im Bildschirm System BIOS (System-BIOS) oder System Setup (System-Setup) die Option System Security (Systemsicherheit) aus und drücken Sie die Eingabetaste.
   Der Bildschirm System Security (Systemsicherheit) wird angezeigt.
2. Überprüfen Sie im Bildschirm System Security (Systemsicherheit), dass die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist.
3. Wählen Sie die Option Systemkennwort aus, ändern oder löschen Sie das vorhandene Systemkennwort und drücken Sie die Eingabetaste oder Tabulatortaste.
4. Wählen Sie die Option Setup-Kennwort aus, ändern oder löschen Sie das vorhandene Setup-Kennwort und drücken Sie die Eingabetaste oder die Tabulatortaste.

i ANMERKUNG: Wenn Sie das Systemkennwort und/oder Setup-Kennwort ändern, geben Sie das neue Passwort erneut ein, wenn Sie dazu aufgefordert werden. Wenn Sie das Systemkennwort und Setup-Kennwort löschen, bestätigen Sie die Löschung, wenn Sie dazu aufgefordert werden.

1. Drücken Sie die Taste Esc. Eine Meldung fordert Sie zum Speichern der Änderungen auf.
2. Drücken Sie Y, um die Änderungen zu speichern und das System-Setup zu verlassen. Der Computer wird neu gestartet.

Löschen von CMOS-Einstellungen

Info über diese Aufgabe

VORSICHT: Durch das Löschen der CMOS-Einstellungen werden die BIOS-Einstellungen auf Ihrem Computer zurückgesetzt.

Schritte

1. Entfernen Sie die Bodenabdeckung.
2. Trennen Sie das Batteriekabel von der Systemplatine.
3. Drücken Sie den Netzschalter für 20 Sekunden.
4. Warten Sie eine Minute.
5. Verbinden Sie das Batteriekabel mit der Hauptplatine.
6. Bringen Sie die Bodenabdeckung an.

Löschen von BIOS- (System-Setup) und Systemkennwörtern

Info über diese Aufgabe

Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen.

ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung.

Fehlerbehebung

Systemdiagnoseanzeigen

Strom- und Akkustatusanzeige

Die Stromversorgungs- und Akkuzustandsanzeige zeigt den Stromversorgungs- und Akkuzustand des Computers an. Dies sind die Stromzustände:

Durchgehend weiß – Netzadapter ist angeschlossen und der Akku ist zu mehr als 5 % geladen.

Gelb – Der Computer läuft im Akkubetrieb und der Akku ist zu weniger als 5 % geladen.

Aus:

• Der Netzadapter ist angeschlossen und der Akku ist vollständig aufgeladen.
• Der Computer läuft im Batteriebetrieb und die Batterie verfügt über mehr als 5 % Ladekapazität.
• Computer befindet sich im Standby- oder Schlafmodus oder ist ausgeschaltet.

Die Stromversorgungs- und Akkuzustandsanzeige blinkt nach vordefinierten "Signaltoncodes", die auf verschiedene Ausfälle hindeuten, eventuell rot oder blau.

Zum Beispiel blinkt die Betriebs-/Akkuzustandsanzeige blinkt zwei Mal rot, gefolgt von einer Pause und dann drei Mal blau, gefolgt von einer Pause. Dieses 2-3-Muster läuft weiter, bis der Computer ausgeschaltet wird. Es zeigt an, dass kein Speicher oder RAM erkannt wird.

Die folgende Tabelle zeigt verschiedene Strom-/Akkustatusanzeigemuster und die zugeordneten Probleme.

ANMERKUNG: Die folgenden Diagnoseanzeigecodes und empfohlenen Lösungen sind für Dell Servicetechniker für die Fehlerbehebung bestimmt. Sie dürfen nur Fehlerbehebungsmaßnahmen ausführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angewiesen wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

Tabelle 20. Diagnoseanzeige-LED-Codes
Diagnoseanzeigecodes Problembeschreibung

1,1 Fehler bei der TPM-Erkennung

1,2 Nicht behebbarer SPI-Flash-Fehler

1.3 Kurzschluss im Kabel im Scharnier hat OCP1 ausgelöst (Kamera/Touchpad)

1,4 Kurzschluss im Kabel im Scharnier hat OCP2 ausgelöst (Display)

1,5 EC kann i-Fuse nicht programmieren

1,6 Generischer Catch-all für EC-Code-Flow-Fehler

2,1 Prozessorfehler

2,2 Hauptplatine: BIOS- oder ROM-Fehler(schreibgeschützter Speicher)

2,3 Kein Speicher oder RAM (Random Access Memory) erkannt

2,4 Speicher oder RAM-Fehler (Random Access Memory)

2,5 Unzulässiger Speicher installiert

2,6 Systemplatinen- oder Chipsatzfehler

2,7 Anzeigefehler: SBIOS-Meldung

2,8 Anzeigefehler: Erkennung eines Fehlers bei der Stromschiene durch den EC

Tabelle 20. Diagnoseanzeige-LED-Codes (fortgesetzt)
Diagnoseanzeigecodes Problembeschreibung

3,1 Unterbrechung der RTC-Stromversorgung

3,2 PCI-, Grafikkarten-, Chipfehler

3,3 Recovery Image nicht gefunden

3,4 Recovery Image gefunden aber ungültig

3,5 Stromschienenfehler

3,6 System-BIOS-Aktualisierung unvollständig

3,7 Management Engine (ME)-Fehler

Aktualisieren des BIOS (USB-Stick)

Schritte

1. Befolgen Sie das Verfahren von Schritt 1 bis Schritt 7 unter Aktualisieren des BIOS zum Herunterladen der aktuellen BIOS-Setup-Programmdatei.
2. Erstellen Sie ein startfähiges USB-Laufwerk. Weitere Informationen finden Sie im Knowledge-Base-Artikel 000145519 unter www.dell.com/support.
3. Kopieren Sie die BIOS-Setup-Programmdatei auf das startfähige USB-Laufwerk.
4. Schließen Sie das startfähige USB-Laufwerk an den Computer an, auf dem Sie die BIOS-Aktualisierung durchführen möchten.
5. Starten Sie den Computer neu und drücken Sie F12, wenn das Dell Logo auf dem Bildschirm angezeigt wird.
6. Starten Sie das USB-Laufwerk über das One Time Boot Menu.
7. Geben Sie den Namen der BIOS-Setup-Programmdatei ein und drücken Sie Eingabe.
8. Die BIOS Update Utility (Dienstprogramm zur BIOS-Aktualisierung) wird angezeigt. Befolgen Sie die Anweisungen auf dem Bildschirm, um die BIOS-Aktualisierung abzuschließen.

Aktualisieren des BIOS

Info über diese Aufgabe

Sie müssen evtl. das BIOS aktualisieren, wenn eine Aktualisierung verfügbar ist oder die Systemplatine ausgetauscht wurde.

Führen Sie die folgenden Schritte aus, um das BIOS zu aktualisieren:

Schritte

1. Schalten Sie den Computer ein.
2. Rufen Sie die Website www.dell.com/support auf.
3. Klicken Sie auf Product Support (Produktsupport), geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden).
   ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Computermodell.

1. Klicken Sie auf Drivers & downloads (Treiber und Downloads) > Find it myself (Selbst suchen).

2. Wählen Sie das Betriebssystem aus, das auf Ihrem Computer installiert ist.

3. Führen Sie auf der Seite einen Bildlauf nach unten durch und erweitern Sie BIOS.

4. Klicken Sie auf Download (Herunterladen), um die neueste BIOS-Version für Ihren Computer herunterzuladen.

5. Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die BIOS-Updatedatei gespeichert haben.

6. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm.

Sicherungsmedien und Wiederherstellungsoptionen

Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen).

Ein- und Ausschalten des WLAN

Info über diese Aufgabe

Wenn Ihr Computer aufgrund von WLAN-Verbindungsproblemen keinen Zugriff auf das Internet hat, können Sie das WLAN aus- und wieder einschalten. Das folgende Verfahren enthält Anweisungen dazu, wie Sie das WLAN aus- und wieder einschalten:

i ANMERKUNG: Manche Internetdienstanbieter (Internet Service Providers, ISPs) stellen ein Modem/Router-Kombigerät bereit.

Schritte

1. Schalten Sie den Computer aus.
2. Schalten Sie das Modem aus.
3. Schalten Sie den WLAN-Router aus.
4. Warten Sie 30 Sekunden.
5. Schalten Sie den WLAN-Router ein.
6. Schalten Sie das Modem ein.
7. Schalten Sie den Computer ein.

Entladen des Reststroms (Kaltstart)

Info über diese Aufgabe

Reststrom ist die restliche statische Elektrizität, die auf dem Computer bleibt, auch wenn er ausgeschaltet und der Akku entfernt wurde.

Zu Ihrer Sicherheit und zum Schutz der sensiblen elektronischen Komponenten Ihres Computers müssen Sie vor dem Entfernen oder Austausch von Komponenten Ihres Computers den Reststrom entladen.

Die Entladung des Restroms, auch als Kaltstart bezeichnet, ist auch ein allgemeiner Schritt bei der Fehlerbehebung, wenn Ihr Computer sich nicht einschalten lässt oder das Betriebssystem nicht gestartet werden kann.

So entladen Sie den Reststrom (Kaltstart)

Schritte

1. Schalten Sie den Computer aus.
2. Trennen Sie den Netzadapter vom Computer.
3. Entfernen Sie die Bodenabdeckung.
4. Entfernen Sie den Akku.
5. Halten Sie den Netzschalter für 20 Sekunden gedrückt, um den Reststrom zu entladen.
6. Bauen Sie die Batterie ein.
7. Bringen Sie die Bodenabdeckung an.
8. Schließen Sie den Netzadapter an den Computer an.
9. Schalten Sie den Computer ein.

ANMERKUNG: Weitere Informationen zum Durchführen eines Kaltstarts finden Sie im Wissensdatenbank-Artikel SLN85632 unter www.dell.com/support.

Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware

Selbsthilfe-Ressourcen

Über diese Online-Selbsthilfe-Ressourcen erhalten Sie Informationen und Hilfe zu Alienware-Produkten und -Services:

Tabelle 21. Alienware-Produkte und Online-Selbsthilfe-Ressourcen

Selbsthilfe-Ressourcen Ort der Ressource
Informationen zu Produkten und Services von Alienware www.alienware.com
My Dell-App
Tipps
Support kontaktieren Geben Sie in der Windows-Suche Support	kontaktieren einund drücken Sie die Eingabetaste.
Onlinehilfe für Betriebssystem www.dell.com/support/windows
Greifen Sie auf Top-Lösungen, Diagnosen, Treiber und Downloads zu und erfahren Sie mithilfe von Videos, Handbüchern und Dokumenten mehr über Ihren Computer.	Ihr Alienware Computer wird eindeutig durch eine Service-Tag-Nummer oder einen Express-Servicecode identifiziert. Um die relevanten Supportressourcen für Ihren Dell Computer anzuzeigen, geben Sie unter www.dell.com/support die Service-Tag-Nummer oder den Express-Servicecode ein.Weitere Informationen dazu, wie Sie das Service-Tag Ihres Computers finden, finden Sie unter Suchen des Service-Tags Ihres Computers.
VR Support (CIE-Unterstützung) www.dell.com/VRsupport
Videos mit Schritt-für-Schritt-Anweisungen zur Wartung des Computers	www.youtube.com/alienwareservices

Kontaktaufnahme mit Alienware

Informationen zur Kontaktaufnahme mit Alienware für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.alienware.com.

i ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/Ihrer Region eventuell nicht verfügbar.
i ANMERKUNG: Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog finden.
