BEDIENUNGSANLEITUNG Inspiron 13 7347 DELL

Anmerkungen, Vorsichtshinweise und Warnungen

DELL Inspiron 13 7347 - Anmerkungen, Vorsichtshinweise und Warnungen - 1

ANMERKUNG: Eine ANMERKUNG liefert wichtige Informationen, mit denen Sie den Computer besser einsetzen können.

DELL Inspiron 13 7347 - Anmerkungen, Vorsichtshinweise und Warnungen - 2

VORSICHT: Ein VORSICHTSHINWEIS macht darauf aufmerksam, dass bei Nichtbefolgung von Anweisungen eine Beschädigung der Hardware oder ein Verlust von Daten droht, und zeigt auf, wie derartige Probleme vermieden werden können.

DELL Inspiron 13 7347 - Anmerkungen, Vorsichtshinweise und Warnungen - 3

WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können.

Copyright © 2014 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell™ und das Dell Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Geltungsbereichen. Alle anderen in diesem Dokument genannten Marken und Handelsbezeichnungen sind möglicherweise Marken der entsprechenden Unternehmen.

2014 - 07

Rev. A00

Inhaltsverzeichnis

Vor der Arbeit an Komponenten im Innern des Computers.... 10

Bevor Sie beginnen 10

Sicherheitshinweise.... 10

Empfohlene Werkzeuge....12

Nach Abschluss der Arbeiten im Innern des Computers....13

Entfernen der Bodenabdeckung.... 14

Vorgehensweise....14

Austauschen der Bodenabdeckung.... 16

Vorgehensweise....16

Entfernen des Akkus....17

Voraussetzungen....17

Vorgehensweise....17

Austauschen des Akkus.... 19

Vorgehensweise....19

Voraussetzungen nach der Arbeit am Computer....19

Entfernen des Speichermoduls....20

Voraussetzungen....20

Vorgehensweise....20

Austauschen des Speichermoduls.... 22

Vorgehensweise....22

Voraussetzungen nach der Arbeit am Computer.... 23

Entfernen des Festplattenlaufwerks....24

Voraussetzungen....24

Vorgehensweise....24

Wiedereinbauen der Festplatte....27

Vorgehensweise....27

Voraussetzungen nach der Arbeit am Computer......27

Entfernen der Knopfzellenbatterie.... 28

Voraussetzungen....28

Vorgehensweise....28

Wiedereinsetzen der Knopfzellenbatterie....30

Vorgehensweise....30

Voraussetzungen nach der Arbeit am Computer.... 30

Entfernen der Wireless-Karte....31

Voraussetzungen....31

Vorgehensweise....31

Wiedereinsetzen der Wireless-Karte.... 33

Vorgehensweise....33

Voraussetzungen nach der Arbeit am Computer.... 33

Entfernen der Tastatur-Tochterplatine....35

Voraussetzungen....35

Vorgehensweise....35

Wiedereinbauen der Tastatur-Tochterplatine....37

Vorgehensweise....37

Voraussetzungen nach der Arbeit am Computer....37

Entfernen der Betriebsschalter- und Lautstärketasten-Platine....38

Voraussetzungen....38

Vorgehensweise.... 38

Wiedereinbauen der Betriebsschalter- und Lautstärketastenplatine.... 40

Vorgehensweise....40

Voraussetzungen nach der Arbeit am Computer...... 40

Entfernen der Lautsprecher......41

Voraussetzungen.... 41

Vorgehensweise....41

Wiederanbringen der Lautsprecher......43

Vorgehensweise.... 43

Voraussetzungen nach der Arbeit am Computer...... 43

Entfernen des Touchpads....44

Voraussetzungen....44

Vorgehensweise....44

Austauschen des Touchpads......47

Vorgehensweise....47

Voraussetzungen nach der Arbeit am Computer....47

Entfernen des Lüfters.... 48

Voraussetzungen....48

Vorgehensweise....48

Wiedereinbauen des Lüfters....51

Vorgehensweise....51

Voraussetzungen nach der Arbeit am Computer....51

Entfernen des Kühlkörpers....52

Voraussetzungen....52

Vorgehensweise....52

Wiedereinsetzen des Kühlkörpers.... 54

Vorgehensweise....54

Voraussetzungen nach der Arbeit am Computer.... 54

Entfernen der E/A-Platine....55

Voraussetzungen....55

Vorgehensweise....55

Austauschen der E/A-Platine....57

Vorgehensweise....57

Voraussetzungen nach der Arbeit am Computer....57

Entfernen des Netzadapteranschlusses....58

Voraussetzungen....58

Vorgehensweise....58

Wiedereinbauen des Netzadapteranschlusses......60

Vorgehensweise....60

Voraussetzungen nach der Arbeit am Computer.... 60

Entfernen der Systemplatine....61

Voraussetzungen....61

Vorgehensweise....61

Wiedereinbauen der Systemplatine....65

Vorgehensweise....65

Voraussetzungen nach der Arbeit am Computer.... 66

Eingabe der Service-Tag-Nummer im BIOS.... 66

Entfernen der Bildschirmbaugruppe...... 67

Voraussetzungen....67

Vorgehensweise....67

Austauschen der Bildschirmbaugruppe....70

Vorgehensweise....70

Voraussetzungen nach der Arbeit am Computer....71

Entfernen der Stifthalterungsbaugruppe....72

Voraussetzungen....72

Vorgehensweise....73

Wiedereinsetzen der Stifthalterungsbaugruppe...... 75

Vorgehensweise....75

Voraussetzungen nach der Arbeit am Computer....75

Entfernen der Handballenstützen- und Tastaturbaugruppe.... 76

Voraussetzungen....76

Vorgehensweise....76

Wiedereinbauen der Handballenstützen- und Tastaturbaugruppe.... 78

Vorgehensweise....78

Voraussetzungen nach der Arbeit am Computer.... 78

Entfernen des Bildschirms.... 79

Voraussetzungen....79

Vorgehensweise....80

Wiedereinbauen des Bildschirms.... 82

Vorgehensweise....82

Voraussetzungen nach der Arbeit am Computer.... 82

Entfernen der äußeren Bildschirmabdeckung und der Antennenbaugruppe....83

Voraussetzungen....83

Vorgehensweise....83

Anbringen der äußeren Bildschirmabdeckung und der Antennenbaugruppe....85

Vorgehensweise....85

Voraussetzungen nach der Arbeit am Computer.... 85

Entfernen der Bildschirmscharniere....86

Voraussetzungen....86

Vorgehensweise....86

Austauschen der Bildschirmscharniere.... 88

Vorgehensweise....88

Voraussetzungen nach der Arbeit am Computer.... 88

Entfernen der Kamera.... 89

Voraussetzungen....89

Vorgehensweise....89

Wiedereinbauen der Kamera....91

Vorgehensweise....91

Voraussetzungen nach der Arbeit am Computer....91

Entfernen der Windows-Tastenplatine....92

Voraussetzungen....92

Vorgehensweise....92

Wiedereinbauen der Windows-Tastenplatine....94

Vorgehensweise....94

Voraussetzungen nach der Arbeit am Computer.... 94

Entfernen des Bildschirmkabels.... 95

Voraussetzungen....95

Vorgehensweise....95

Wiederbefestigen des Bildschirmkabels.... 97

Vorgehensweise....97

Voraussetzungen nach der Arbeit am Computer....97

Aktualisieren des BIOS.... 99

Hilfe erhalten und Kontaktaufnahme mit Dell...... 100

Selbsthilfe-Ressourcen....100

Kontaktaufnahme mit Dell....101

Vor der Arbeit an Komponenten im Innern des Computers

DELL Inspiron 13 7347 - Vor der Arbeit an Komponenten im Innern des Computers - 1

VORSICHT: Greifen Sie Bauteile und Karten nur an den Außenkanten und berühren Sie keine Steckverbindungen oder Kontakte, um Schäden an diesen zu vermeiden.

DELL Inspiron 13 7347 - Vor der Arbeit an Komponenten im Innern des Computers - 2

ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration.

Bevor Sie beginnen

1 Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme.
2 Fahren Sie den Computer herunter.

- Windows 8.1: Klicken oder tippen Sie auf dem Startbildschirm auf das Symbol für die Energieverwaltung 🎨→ Herunterfahren.

- Windows 7: Klicken oder tippen Sie auf Start → Shut down (Herunterfahren).

DELL Inspiron 13 7347 - Bevor Sie beginnen - 1

ANMERKUNG: Wenn Sie ein anderes Betriebssystem benutzen, lesen Sie bitte in der entsprechenden Betriebssystemdokumentation nach, wie der Computer heruntergefahren wird.

3 Trennen Sie Ihren Computer sowie alle daran angeschlossenen Geräte vom Stromnetz.
4 Trennen Sie alle Kabel wie Telefon- und Netzwerkkabel und so weiter vom Computer.
5 Trennen Sie alle angeschlossenen Geräte und Peripheriegeräte, z. B. Tastatur, Maus, Monitor usw. vom Computer.
6 Entfernen Sie alle Medienkarten und optische Datenträger aus dem Computer, falls vorhanden.

Sicherheitshinweise

Beachten Sie folgende Sicherheitsrichtlinien, damit Ihr Computer vor möglichen Schäden geschützt und Ihre eigene Sicherheit sichergestellt ist.

WARNING: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance.

⚠️ WARNUNG: Trennen Sie alle Energiequellen, bevor Sie die Computerabdeckung oder Verkleidungselemente öffnen. Bringen Sie nach Abschluss der Arbeiten im Inneren des Computers alle Abdeckungen, Verkleidungselemente und Schrauben wieder an, bevor die Verbindung zur Energiequelle hergestellt wird.

△ VORSICHT: Achten Sie auf eine ebene und saubere Arbeitsfläche, um Schäden am Computer zu vermeiden.

VORSICHT: Greifen Sie Bauteile und Karten nur an den Außenkanten und berühren Sie keine Steckverbindungen oder Kontakte, um Schäden an diesen zu vermeiden.

VORSICHT: Nur ausgebildete Servicetechniker sind befugt, die Computerabdeckung zu entfernen und auf Komponenten im Inneren des Computers zuzugreifen. Weitere Informationen über Sicherheitsvorkehrungen, das Arbeiten im Inneren des Computers und zum Schutz vor elektrostatischer Entladung finden Sie in den Sicherheitshinweisen.

VORSICHT: Bevor Sie Komponenten im Inneren des Computers berühren, müssen Sie sich erden. Berühren Sie dazu eine nicht lackierte Metalloberfläche, beispielsweise Metallteile an der Rückseite des Computers. Berühren Sie während der Arbeiten regelmäßig eine unlackierte Metalloberfläche, um statische Aufladungen abzuleiten, die zur Beschädigung interner Komponenten führen können.

VORSICHT: Ziehen Sie beim Trennen eines Kabels nur am Stecker oder an der Zuglasche und nicht am Kabel selbst. Einige Kabel verfügen über Anschlussstecker mit Sperrzungen oder Flügelschrauben, die vor dem Trennen des Kabels gelöst werden müssen. Achten Sie beim Trennen von Kabeln darauf, diese möglichst gerade abzuziehen, um ein Verbiegen der Kontaktstifte zu vermeiden. Stellen Sie beim Anschließen von Kabeln sicher, dass die Ports und Stecker korrekt orientiert und ausgerichtet sind.

△ VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab.

DELL Inspiron 13 7347 - Sicherheitshinweise - 1

VORSICHT: Drücken Sie auf im Medienkartenlesegerät installierte Karten, um sie auszuwerfen.

Empfohlene Werkzeuge

Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein:

• Kreuzschlitzschraubenzieher
- Kunststoffstift

Nach Abschluss der Arbeiten im Innern des Computers

DELL Inspiron 13 7347 - Nach Abschluss der Arbeiten im Innern des Computers - 1

VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen.

1 Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden.
2 Schließen Sie alle externen Geräte, Peripheriegeräte und Kabel wieder an, die Sie vor dem Arbeiten an Ihrem Computer entfernt haben.
3 Setzen Sie alle Medienkarten, Medien und andere Teile wurden wieder ein, die Sie vor dem Arbeiten an Ihrem Computer entfernt haben.
4 Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an.
5 Schalten Sie den Computer ein.

Entfernen der Bodenabdeckung

DELL Inspiron 13 7347 - Entfernen der Bodenabdeckung - 1

WARNUNG: Bevor Sie Arbeiten im Innern des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Nach der Arbeit an Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter dell.com/regulatory_compliance.

Vorgehensweise

1 Schließen Sie den Bildschirm und drehen Sie den Computer um.
2 Entfernen Sie die Schrauben, mit denen die Abdeckung am Computer befestigt ist.

3 Hebeln Sie mithilfe eines Kunststoffstifts die Bodenabdeckung vom Computer.

DELL Inspiron 13 7347 - Vorgehensweise - 1

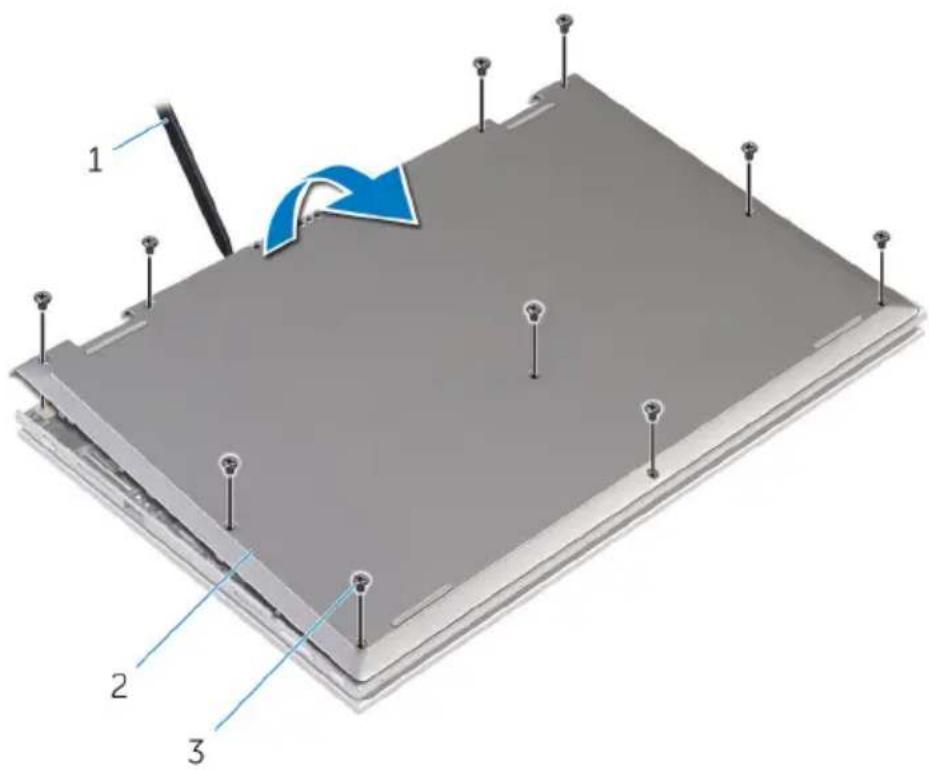

1 Kunststoffstift 2 Bodenabdeckung
3 Schrauben (10)

Austauschen der Bodenabdeckung

DELL Inspiron 13 7347 - Austauschen der Bodenabdeckung - 1

Vorgehensweise

1 Schieben Sie die Halterungen der Bodenabdeckung in die Schlitze auf dem Computersockel und lassen Sie die Bodenabdeckung einrasten.
2 Bringen Sie die Schrauben wieder an, mit denen die Bodenabdeckung am Computersockel befestigt wird.

DELL Inspiron 13 7347 - Vorgehensweise - 1

Voraussetzungen

Entfernen Sie die Abdeckung an der Unterseite.

Vorgehensweise

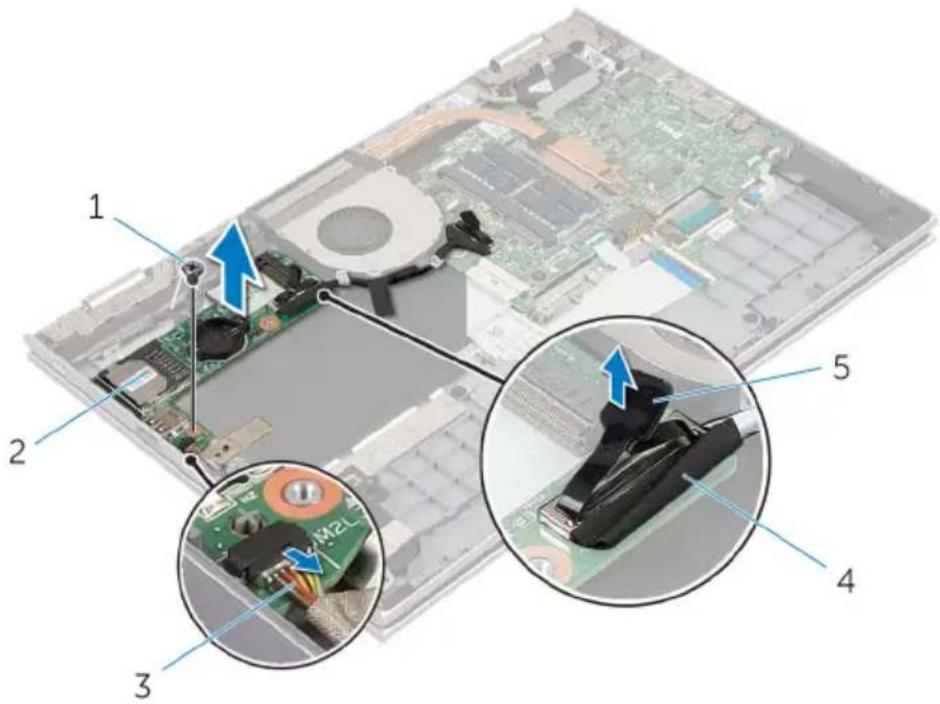

1 Entfernen Sie die Schrauben, mit denen der Akku an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
2 Entfernen Sie das Festplattenlaufwerkkabel aus den Kabelführungen auf dem Akku.

3 Heben Sie den Akku aus der Handballenstützen- und Tastaturbaugruppe.

DELL Inspiron 13 7347 - Vorgehensweise - 1

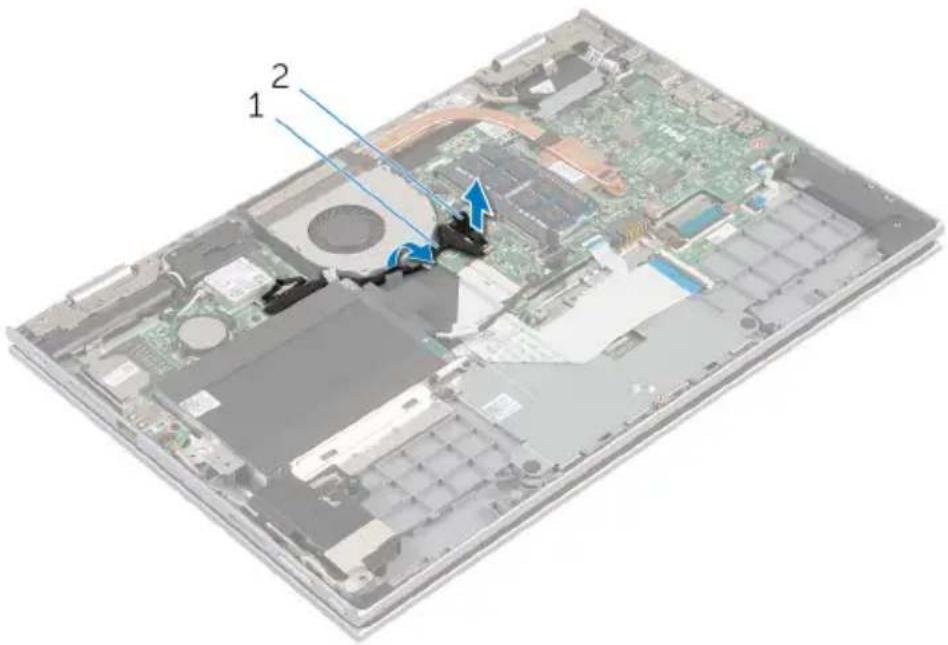

1 Festplattenlaufwerkkabel 2 Schrauben (2)

3 Akku

4 Drehen Sie den Computer um.
5 Halten Sie den Betriebsschalter für 5 Sekunden gedrückt, um die Systemplatine zu erden.

DELL Inspiron 13 7347 - Vorgehensweise - 2

Vorgehensweise

1 Richten Sie die Schraubenbohrungen auf dem Akku an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus und platzieren Sie den Akku auf der Handballenstützen- und Tastaturbaugruppe.
2 Führen Sie das Festplattenlaufwerkkabel durch die Kabelführungen auf dem Akku.
3 Bringen Sie die Schrauben wieder an, mit denen der Akku an der Handballenstützen- und Tastaturbaugruppe befestigt wird.

Voraussetzungen nach der Arbeit am Computer

Bringen Sie die Bodenabdeckung wieder an.

Entfernen des Speichermoduls

DELL Inspiron 13 7347 - Entfernen des Speichermoduls - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.

Vorgehensweise

1 Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulsteckplatzes vorsichtig mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt.

2 Entfernen Sie das Speichermodul aus dem Speichermodulsteckplatz.

DELL Inspiron 13 7347 - Vorgehensweise - 1

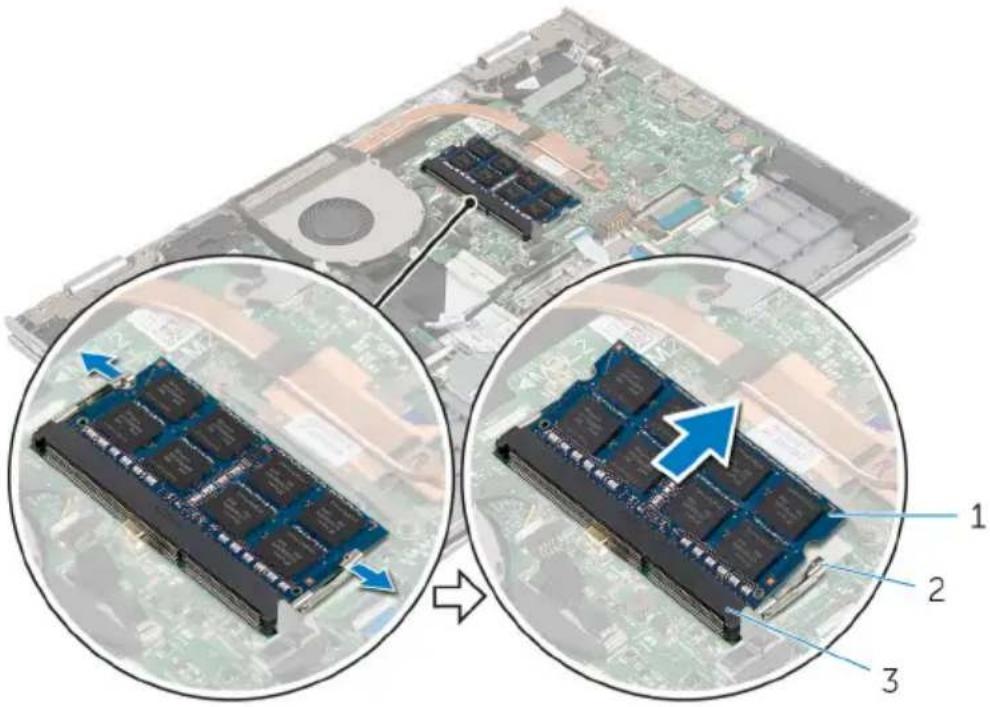

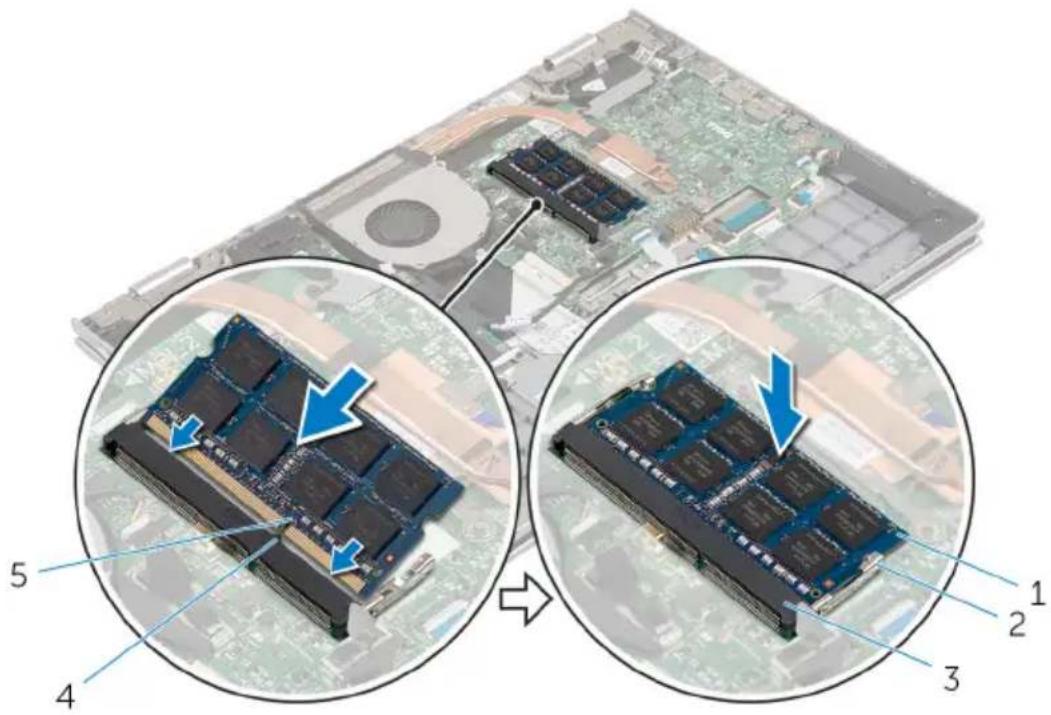

1 Speichermodul 2 Sicherungsklammern (2)

3 Speichermodulsteckplatz

Austauschen des Speichermoduls

DELL Inspiron 13 7347 - Austauschen des Speichermoduls - 1

Vorgehensweise

1 Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus.

2 Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet.

DELL Inspiron 13 7347 - Vorgehensweise - 1

ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut.

DELL Inspiron 13 7347 - Vorgehensweise - 2

1 Speichermodul 2 Sicherungsklammern (2)
3 Speichermodulsteckplatz 4 Lasche
5 Kerbe

Voraussetzungen nach der Arbeit am Computer

1 Bauen Sie den Akku wieder ein.
2 Bringen Sie die Bodenabdeckung wieder an.

Entfernen des Festplattenlaufwerks

DELL Inspiron 13 7347 - Entfernen des Festplattenlaufwerks - 1

DELL Inspiron 13 7347 - Entfernen des Festplattenlaufwerks - 2

VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht.

DELL Inspiron 13 7347 - Entfernen des Festplattenlaufwerks - 3

VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das Festplattenlaufwerk nicht, während sich der Computer im Energiesparmodus befindet oder eingeschaltet ist.

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.

Vorgehensweise

1 Entfernen Sie die Schrauben, mit denen die Festplattenbaugruppe an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
2 Trennen Sie das Festplattenlaufwerkkabel mithilfe der Zuglasche von der Systemplatine.

3 Heben Sie die Festplattenbaugruppe zusammen mit ihrem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus.

DELL Inspiron 13 7347 - Vorgehensweise - 1

1 Schrauben (2) 2 Festplattenbaugruppe

3 Festplattenlaufwerkkabel 4 Zuglasche

4 Trennen Sie den Interposer von der Festplatte.

5 Entfernen Sie die Schrauben, mit denen die Festplattenlaufwerkhalterung am Festplattenlaufwerk befestigt ist.

6 Entfernen Sie die Festplattenlaufwerkhalterung vom Festplattenlaufwerk.

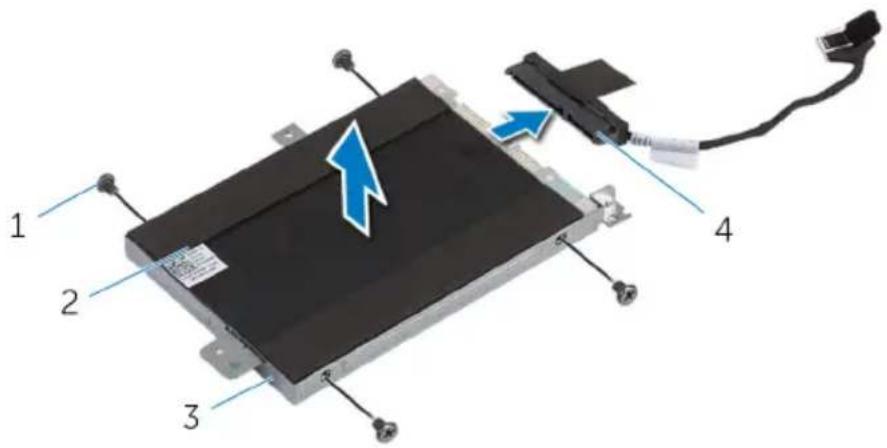

DELL Inspiron 13 7347 - Vorgehensweise - 2

1 Schrauben (4) 2 Festplattenlaufwerk

3 Festplattenlaufwerkhalterun

4 Interposer

Wiedereinbauen der Festplatte

DELL Inspiron 13 7347 - Wiedereinbauen der Festplatte - 1

DELL Inspiron 13 7347 - Wiedereinbauen der Festplatte - 2

VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht.

Vorgehensweise

1 Richten Sie die Schraubenbohrungen der Festplatte an den Schraubenbohrungen der Festplattenlaufwerkhalterung aus.
2 Bringen Sie die Schrauben wieder an, mit denen die Festplattenlaufwerkhalterung am Festplattenlaufwerk befestigt wird.
3 Schließen Sie den Interposer an die Festplatte an.
4 Richten Sie die Schraubenbohrungen auf der Festplattenbaugruppe an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus.
5 Bringen Sie die Schrauben wieder an, mit denen die Festplattenbaugruppe an der Handballenstützen- und Tastaturbaugruppe befestigt wird.
6 Verbinden Sie das Festplattenlaufwerkkabel mit der Systemplatine.

Voraussetzungen nach der Arbeit am Computer

1 Bauen Sie den Akku wieder ein.
2 Bringen Sie die Bodenabdeckung wieder an.

Entfernen der Knopfzellenbatterie

DELL Inspiron 13 7347 - Entfernen der Knopfzellenbatterie - 1

DELL Inspiron 13 7347 - Entfernen der Knopfzellenbatterie - 2

VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das BIOS auf die Standardeinstellungen zurückgesetzt. Dell empfiehlt, dass Sie sich die BIOS-Einstellungen notieren, bevor Sie die Knopfzellenbatterie entfernen.

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.

Vorgehensweise

Hebeln Sie die Knopfzellenbatterie mit einem Kunststoffstift vorsichtig aus der Akkuhalterung auf der Systemplatine.

DELL Inspiron 13 7347 - Vorgehensweise - 1

1 Kunststoffstift 2 Knopfzellenbatterie

3 Akkuhalterung

Wiedereinsetzen der Knopfzellenbatterie

DELL Inspiron 13 7347 - Wiedereinsetzen der Knopfzellenbatterie - 1

Vorgehensweise

Rasten Sie die Knopfzellenbatterie mit dem Pluspol nach oben in die Akkuhalterung auf der Systemplatine ein.

Voraussetzungen nach der Arbeit am Computer

1 Bauen Sie den Akku wieder ein.
2 Bringen Sie die Bodenabdeckung wieder an.

Entfernen der Wireless-Karte

DELL Inspiron 13 7347 - Entfernen der Wireless-Karte - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.

Vorgehensweise

1 Trennen Sie die Antennenkabel von der Wireless-Karte.
2 Entfernen Sie die Schraube, mit der die Wireless-Karte an der Systemplatine befestigt ist.

3 Schieben Sie die Wireless-Karte aus dem Wireless-Kartensteckplatz auf der Systemplatine.

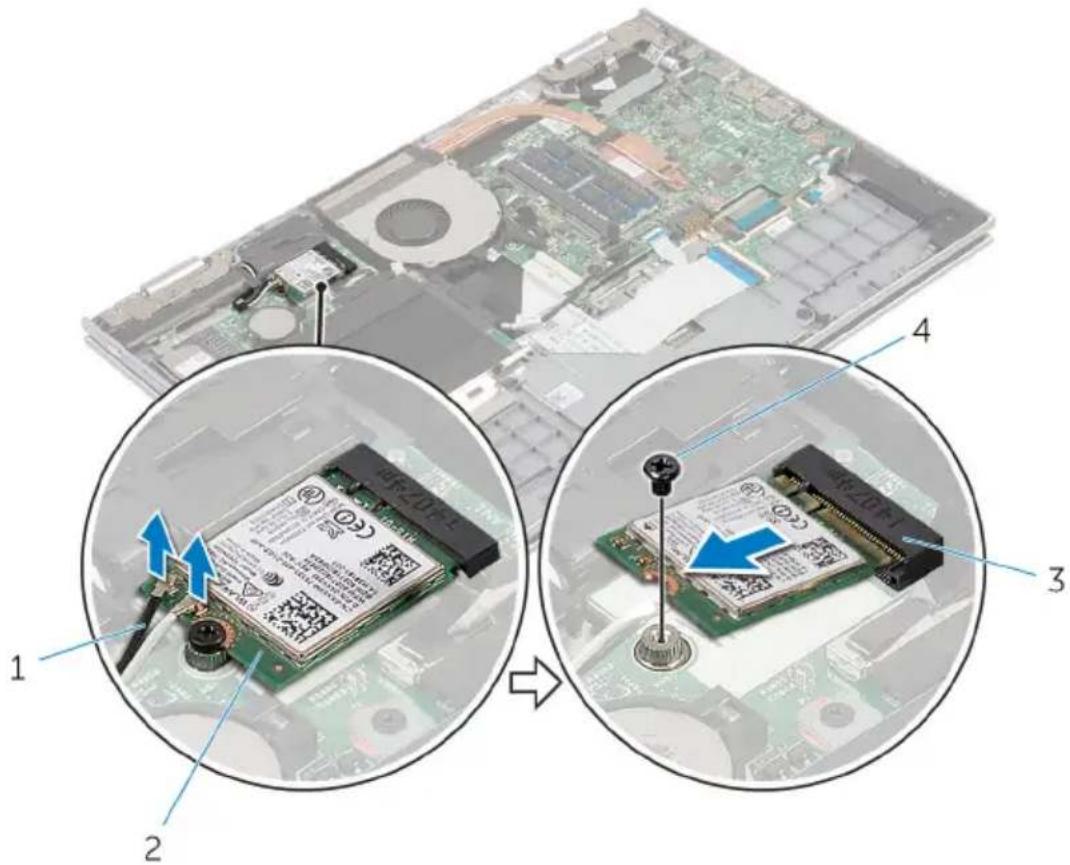

DELL Inspiron 13 7347 - Vorgehensweise - 1

3 Wireless-Kartensteckplatz 4 Schraube

Wiedereinsetzen der Wireless-Karte

DELL Inspiron 13 7347 - Wiedereinsetzen der Wireless-Karte - 1

Vorgehensweise

DELL Inspiron 13 7347 - Vorgehensweise - 1

VORSICHT: Um eine Beschädigung der Wireless-Karte zu vermeiden, legen Sie keine Kabel darunter.

1 Richten Sie die Kerbe an der Wireless-Karte an der Halterung des Wireless-Kartensteckplatzes auf der Systemplatine aus.
2 Schieben Sie die Wireless-Karte schräg in den Wireless-Kartensteckplatz.
3 Richten Sie die Schraubenbohrung der Wireless-Karte an der Schraubenbohrung der Systemplatine aus.
4 Bringen Sie die Schraube wieder an, mit der die Wireless-Karte an der Systemplatine befestigt wird.
5 Verbinden Sie die Antennenkabel mit der Wireless-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle von Ihrem Computer unterstützten Wireless-Karten.

Anschlüsse auf der Wireless-Karte Antennenkabelfarbe

Netzkabel (weißes Dreieck) Weiß

Voraussetzungen nach der Arbeit am Computer

1 Bauen Sie den Akku wieder ein.

2 Bringen Sie die Bodenabdeckung wieder an.

Entfernen der Tastatur-Tochterplatine

DELL Inspiron 13 7347 - Entfernen der Tastatur-Tochterplatine - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.

Vorgehensweise

1 Heben Sie die Arretierungsbügel an und trennen Sie das Tastaturkabel und das Kabel der Tastaturhintergrundbeleuchtung von der Tastatur-Tochterplatine.

2 Heben Sie die Tastatur-Tochterplatine aus der Handballenstützen- und Tastaturbaugruppe heraus.

DELL Inspiron 13 7347 - Vorgehensweise - 1

1 Tastaturkabel 2 Kabel der

Tastaturhintergrundbeleuchtung

3 Tastaturkabel 4 Kabel der

Tastaturhintergrundbeleuchtung

5 Tastatur-Tochterplatine

Wiedereinbauen der Tastatur-Tochterplatine

DELL Inspiron 13 7347 - Wiedereinbauen der Tastatur-Tochterplatine - 1

Vorgehensweise

1 Platzieren Sie die Tastatur-Tochterplatine auf der Handballenstützen- und Tastaturbaugruppe.
2 Schließen Sie das Tastaturkabel und das Kabel der Tastaturhintergrundbeleuchtung an und drücken Sie die Arretierungsbügel nach unten, um die Kabel zu sichern.

Voraussetzungen nach der Arbeit am Computer

1 Bauen Sie den Akku wieder ein.
2 Bringen Sie die Bodenabdeckung wieder an.

Entfernen der Betriebsschalter- und Lautstärketasten-Platine

DELL Inspiron 13 7347 - Entfernen der Betriebsschalter- und Lautstärketasten-Platine - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.
3 Befolgen Sie das Verfahren von Schritt 1 bis Schritt 3 im Abschnitt „Entfernen der Festplatte“.

Vorgehensweise

1 Lösen Sie das Klebeband, mit dem das Kabel der Betriebsschalter- und Lautstärketasten-Platine an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
2 Trennen Sie das Kabel der Betriebsschalter- und Lautstärketasten-Platine von der Systemplatine.
3 Entfernen Sie das Kabel der Betriebsschalter- und Lautstärketasten-Platine aus den Führungen auf dem Lautsprecher.
4 Lösen Sie das Klebeband, mit dem das Kabel der Betriebsschalter- und Lautstärketasten-Platine am Lautsprecher befestigt ist.

5 Heben Sie die Betriebsschalter- und Lautstärketasten-Platine zusammen mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe.

DELL Inspiron 13 7347 - Vorgehensweise - 1

1 Klebeband 2 Kabel der

Betriebsschalter- und Lautstärketasten-Platine

3 Betriebsschalter- und Lautstärketasten-Platine

4 Klebeband

Wiedereinbauen der Betriebsschalter- und Lautstärketastenplatine

DELL Inspiron 13 7347 - Wiedereinbauen der Betriebsschalter- und Lautstärketastenplatine - 1

Vorgehensweise

1 Schieben Sie die Betriebsschalter- und Lautstärketasten-Platine in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe.
2 Befestigen Sie das Klebeband, mit dem die Betriebsschalter- und Lautstärketasten-Platine am Lautsprecher befestigt wird.
3 Führen Sie das Kabel der Betriebsschalter- und Lautstärketasten-Platine durch die Kabelführungen auf dem Lautsprecher.
4 Schließen Sie das Kabel der Betriebsschalter- und Lautstärketasten-Platine an die Systemplatine an.
5 Befestigen Sie das Klebeband, mit dem die Betriebsschalter- und Lautstärketasten-Platine an der Handballenstützen- und Tastaturbaugruppe befestigt wird.

Voraussetzungen nach der Arbeit am Computer

1 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 6 im Abschnitt „Wiedereinbauen der Festplatte“.
2 Bauen Sie den Akku wieder ein.
3 Bringen Sie die Bodenabdeckung wieder an.

Entfernen der Lautsprecher

DELL Inspiron 13 7347 - Entfernen der Lautsprecher - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.
3 Entfernen Sie die Betriebsschalter- und Lautstärketasten-Platine.

Vorgehensweise

1 Trennen Sie das Lautsprecherkabel von der Systemplatine.
2 Lösen Sie das Klebeband, mit dem das Lautsprecherkabel an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
3 Entfernen Sie das Lautsprecherkabel aus den Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe.

4 Lösen Sie die Lautsprecher aus den Führungsstiften und heben Sie die Lautsprecher zusammen mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus.

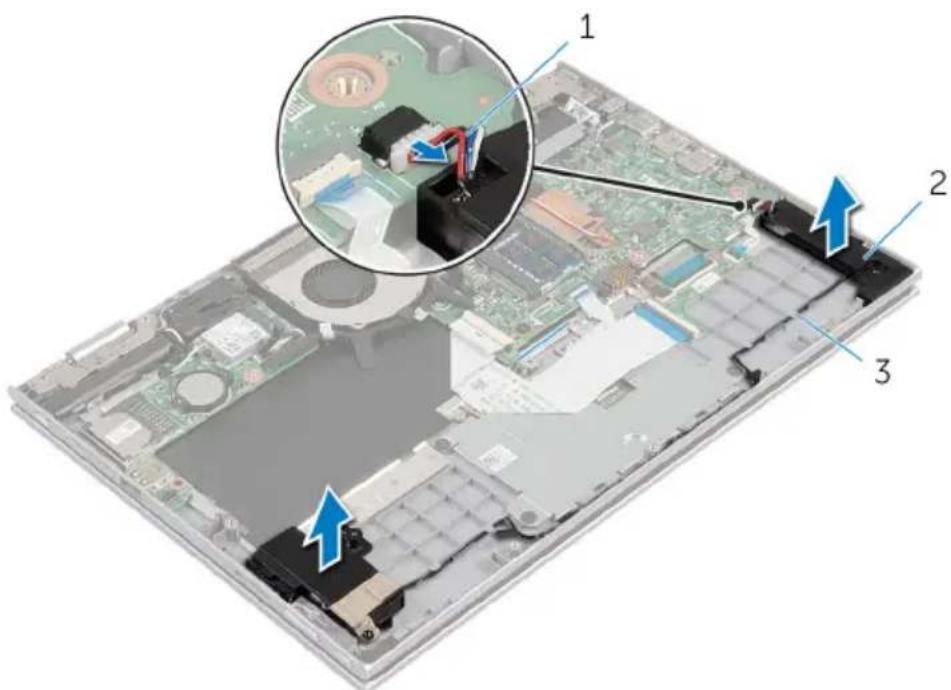

DELL Inspiron 13 7347 - Vorgehensweise - 1

1 Lautsprecherkabel 2 Lautsprecher (2)

3 Kabelführungen

Wiederanbringen der Lautsprecher

DELL Inspiron 13 7347 - Wiederanbringen der Lautsprecher - 1

Vorgehensweise

1 Platzieren Sie mithilfe der Führungsstifte auf der Handballenstützen- und Tastaturbaugruppe die Lautsprecher auf der Handballenstützen- und Tastaturbaugruppe.
2 Führen Sie das Lautsprecherkabel durch die Kabelführungen der Handballenstützen- und Tastaturbaugruppe.
3 Befestigen Sie die Klebebänder, mit denen das Lautsprecherkabel auf der Handballenstützen- und Tastaturbaugruppe befestigt wird.
4 Schließen Sie das Lautsprecherkabel an die Systemplatine an.

Voraussetzungen nach der Arbeit am Computer

1 Befestigen Sie die Betriebsschalter- und Lautstärketasten-Platine wieder.
2 Bauen Sie den Akku wieder ein.
3 Bringen Sie die Bodenabdeckung wieder an.

Entfernen des Touchpads

DELL Inspiron 13 7347 - Entfernen des Touchpads - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.

Vorgehensweise

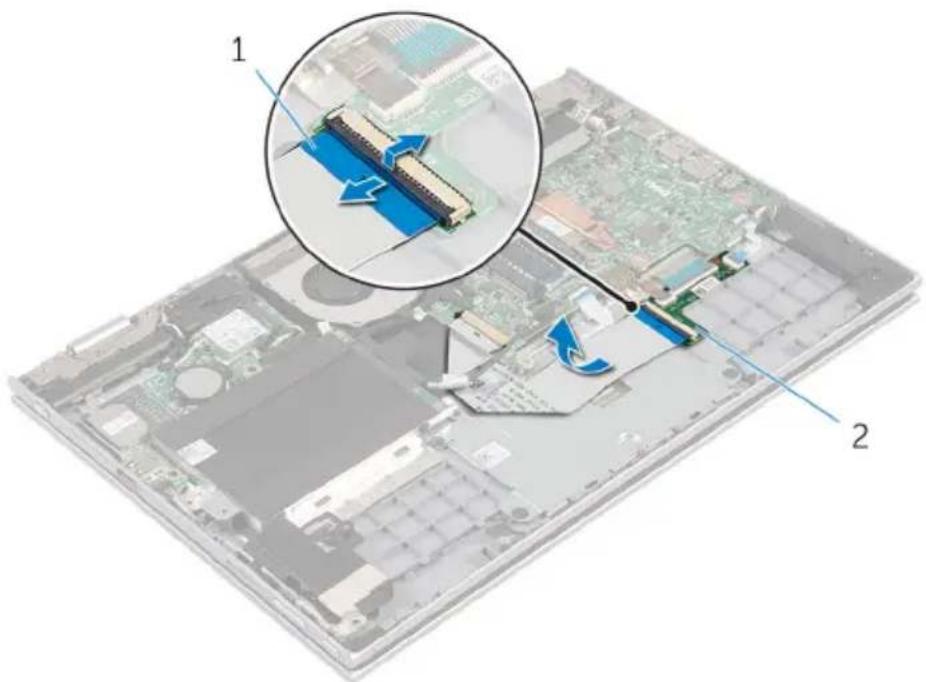

1 Heben Sie den Arretierungsbügel und trennen Sie das Tastaturkabel von der Tastatur-Tochterplatine.

DELL Inspiron 13 7347 - Vorgehensweise - 1

2 Heben Sie den Arretierungsbügel und trennen Sie das Touchpad-Kabel vom Touchpad.
3 Entfernen Sie die Schrauben, mit denen die Touchpad-Halterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
4 Heben Sie die Touchpad-Halterung aus der Handballenstützen- und Tastaturbaugruppe heraus.

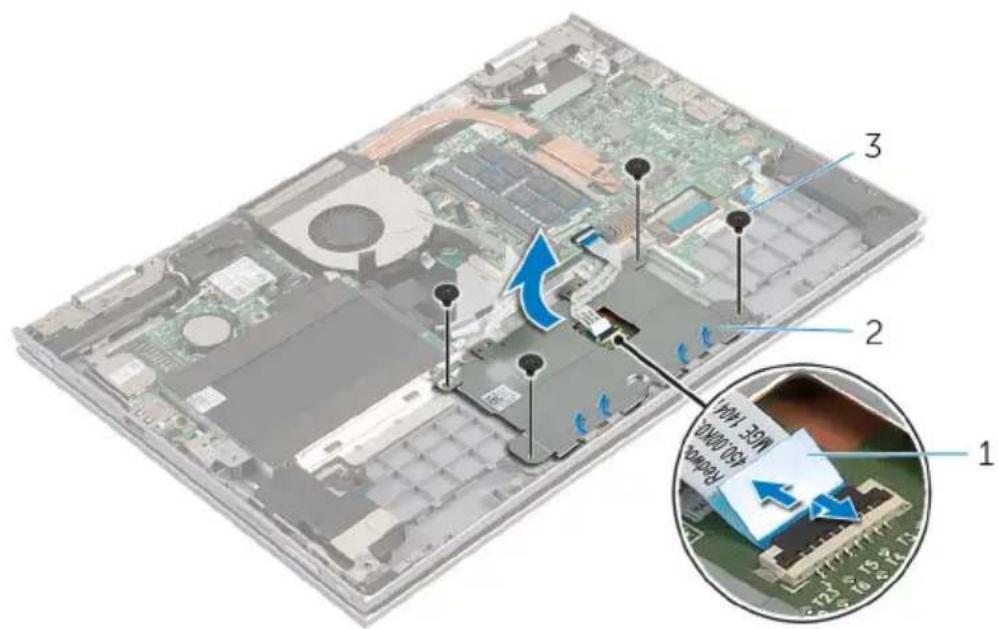

DELL Inspiron 13 7347 - Vorgehensweise - 2

1 Touchpad-Kabel 2 Touchpad-Halterung
3 Schrauben (4)

5 Lösen Sie das Klebeband, mit dem das Touchpad an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

6 Heben Sie das Touchpad vom Computer weg.

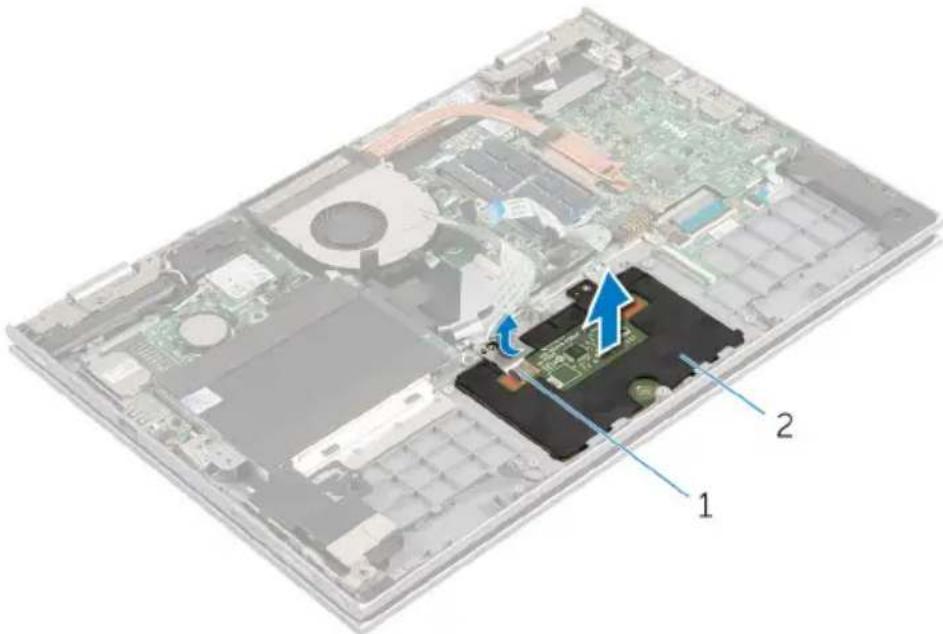

DELL Inspiron 13 7347 - Vorgehensweise - 3

Austauschen des Touchpads

DELL Inspiron 13 7347 - Austauschen des Touchpads - 1

Vorgehensweise

1 Schieben Sie die Halterungen des Touchpads in die Schlitze auf der Handballenstützen- und Tastaturbaugruppe.
2 Befestigen Sie das Klebeband, mit dem das Touchpad an der Handballenstützen- und Tastaturbaugruppe befestigt wird.
3 Richten Sie die Schraubenbohrungen auf der Touchpad-Halterung an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus.
4 Bringen Sie die Schrauben wieder an, mit denen die Touchpad-Halterung an der Handballenstützen- und Tastaturbaugruppe befestigt wird.
5 Schieben Sie das Touchpad-Kabel in den Touchpad-Anschluss und drücken Sie den Arretierungsbügel nach unten, um das Kabel zu sichern.
6 Schieben Sie das Bildschirmkabel in den Anschluss für die Tastatur-Tochterplatine und drücken Sie den Arretierungsbügel nach unten, um das Kabel zu sichern.

Voraussetzungen nach der Arbeit am Computer

1 Bauen Sie den Akku wieder ein.
2 Bringen Sie die Bodenabdeckung wieder an.

DELL Inspiron 13 7347 - Voraussetzungen nach der Arbeit am Computer - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.

Vorgehensweise

1 Heben Sie den Riegel an und trennen Sie das E/A-Platinenkabel von der E/A-Platine.

2 Entfernen Sie das E/A-Platinenkabel aus den Kabelführungen auf dem Lüfter.

DELL Inspiron 13 7347 - Vorgehensweise - 1

1 E/A-Platinenkabel 2 Anschluss des E/A-

Platinenkabels

3 Trennen Sie das Lüfterkabel von der Systemplatine.

4 Entfernen Sie die Schrauben, mit denen der Lüfter an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

5 Heben Sie den Lüfter aus der Handballenstützen- und Tastaturbaugruppe.

DELL Inspiron 13 7347 - Vorgehensweise - 2

1 Lüfter 2 Schrauben (2)
3 Lüfterkabel

Wiedereinbauen des Lüfters

DELL Inspiron 13 7347 - Wiedereinbauen des Lüfters - 1

Vorgehensweise

1 Richten Sie die Schraubenbohrungen auf dem Lüfter an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus.
2 Bringen Sie die Schrauben wieder an, mit denen der Lüfter an der Handballenstützen- und Tastaturbaugruppe befestigt wird.
3 Schließen Sie das Lüfterkabel an die Systemplatine an.
4 Führen Sie das E/A-Platinenkabel durch die Kabelführungen auf dem Lüfter.
5 Schieben Sie das E/A-Platinenkabel in den entsprechenden Anschluss auf der Systemplatine und drücken Sie den Riegel nach unten, um das Kabel zu sichern.

Voraussetzungen nach der Arbeit am Computer

1 Bauen Sie den Akku wieder ein.
2 Bringen Sie die Bodenabdeckung wieder an.

Entfernen des Kühlkörpers

DELL Inspiron 13 7347 - Entfernen des Kühlkörpers - 1

DELL Inspiron 13 7347 - Entfernen des Kühlkörpers - 2

WARNUNG: Der Kühlkörper kann im normalen Betrieb sehr heiß werden. Lassen Sie den Kühlkörper ausreichend lange abkühlen, bevor Sie ihn berühren.

DELL Inspiron 13 7347 - Entfernen des Kühlkörpers - 3

VORSICHT: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf dem Kühlkörper. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert werden.

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.

Vorgehensweise

1 Lösen Sie der Reihe nach (Reihenfolge auf dem Kühlkörper angegeben) die unverlierbaren Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist.

2 Heben Sie den Kühlkörper von der Systemplatine.

DELL Inspiron 13 7347 - Vorgehensweise - 1

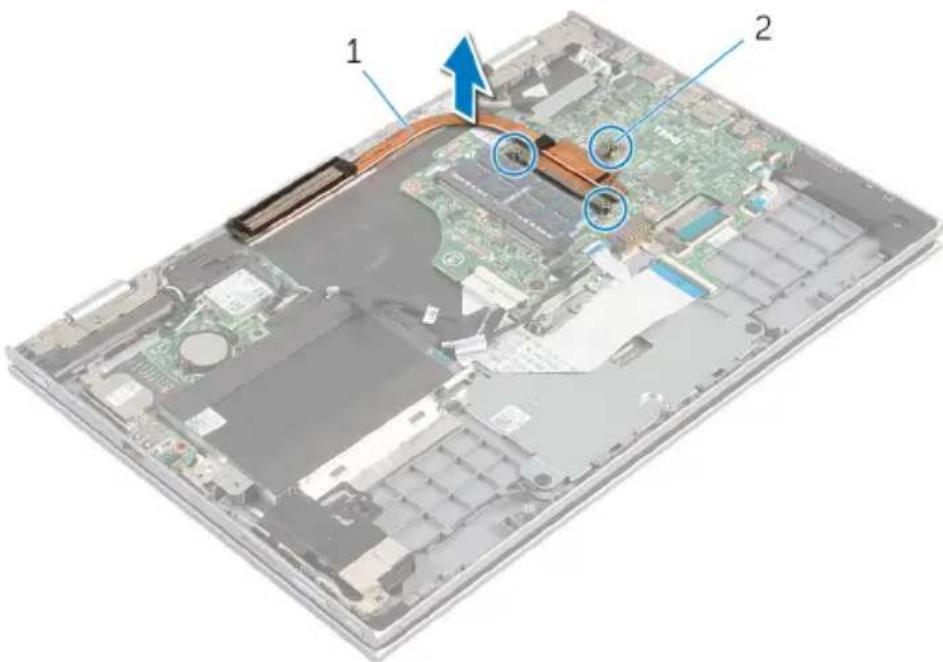

1 Kühlkörper 2 Unverlierbare Schrauben (3)

Wiedereinsetzen des Kühlkörpers

DELL Inspiron 13 7347 - Wiedereinsetzen des Kühlkörpers - 1

DELL Inspiron 13 7347 - Wiedereinsetzen des Kühlkörpers - 2

VORSICHT: Durch eine falsche Ausrichtung des Kühlkörpers können die Systemplatine und der Prozessor beschädigt werden.

DELL Inspiron 13 7347 - Wiedereinsetzen des Kühlkörpers - 3

ANMERKUNG: Die ursprüngliche Wärmeleitpaste kann wiederverwendet werden, wenn die ursprüngliche Systemplatine und der Kühlkörper zusammen neu installiert werden. Wenn entweder die Systemplatine oder der Kühlkörper ersetzt wird, verwenden Sie das im Einbausatz enthaltene Wärmeleitpad, um sicherzustellen, dass die erforderliche Wärmeleitfähigkeit erreicht wird.

Vorgehensweise

1 Richten Sie die Schraubenbohrungen auf dem Kühlkörper an den Schraubenbohrungen auf der Systemplatine aus.
2 Ziehen Sie nacheinander (in der auf dem Kühlkörper angegebenen Reihenfolge) die unverlierbaren Schrauben fest, mit denen der Kühlkörper auf der Systemplatine befestigt wird.

Voraussetzungen nach der Arbeit am Computer

1 Bauen Sie den Akku wieder ein.
2 Bringen Sie die Bodenabdeckung wieder an.

DELL Inspiron 13 7347 - Voraussetzungen nach der Arbeit am Computer - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.
3 Entfernen Sie die Festplatte.
4 Entfernen Sie die Wireless-Karte.
5 Entfernen Sie die Knopfzellenbatterie.

Vorgehensweise

1 Trennen Sie das E/A-Platinenkabel von der E/A-Platine.
2 Trennen Sie das Kabel der Betriebsschalter- und Lautstärketasten-Platine von der E/A-Platine.
3 Entfernen Sie die Schraube, mit der die E/A-Platine an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

4 Heben Sie die E/A-Platine aus der Handballenstützen- und Tastaturbaugruppe heraus.

DELL Inspiron 13 7347 - Vorgehensweise - 1

1 Schraube 2 E/A-Platine

3 Kabel der Betriebsschalter- und Lautstärketasten-Platine

4 E/A-Platinenkabel

5 Zuglasche

Austauschen der E/A-Platine

DELL Inspiron 13 7347 - Austauschen der E/A-Platine - 1

Vorgehensweise

1 Positionieren Sie die E/A-Platine mithilfe der Führungsstifte auf der Handballenstützen- und Tastaturbaugruppe.
2 Richten Sie die Schraubenbohrung der E/A-Platine an der Schraubenbohrung der Handballenstützen- und Tastaturbaugruppe aus.
3 Bringen Sie die Schraube wieder an, mit der die E/A-Platine an der Handballenstützen- und Tastaturbaugruppe befestigt wird.
4 Schließen Sie das Kabel der Betriebsschalter- und Lautstärketasten-Platine an die E/A-Platine an.
5 Schließen Sie das E/A-Platinenkabel an die E/A-Platine an.

Voraussetzungen nach der Arbeit am Computer

1 Setzen Sie die Knopfzellenbatterie wieder ein.
2 Setzen Sie die Wireless-Karte wieder ein.
3 Setzen Sie die Festplatte wieder ein.
4 Bauen Sie den Akku wieder ein.
5 Bringen Sie die Bodenabdeckung wieder an.

Entfernen des Netzadapteranschlusses

DELL Inspiron 13 7347 - Entfernen des Netzadapteranschlusses - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.

Vorgehensweise

1 Trennen Sie das Netzadapteranschlusskabel von der Systemplatine.
2 Entfernen Sie die Schraube, mit der der Netzadapteranschluss an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

3 Heben Sie den Netzadapteranschluss zusammen mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus.

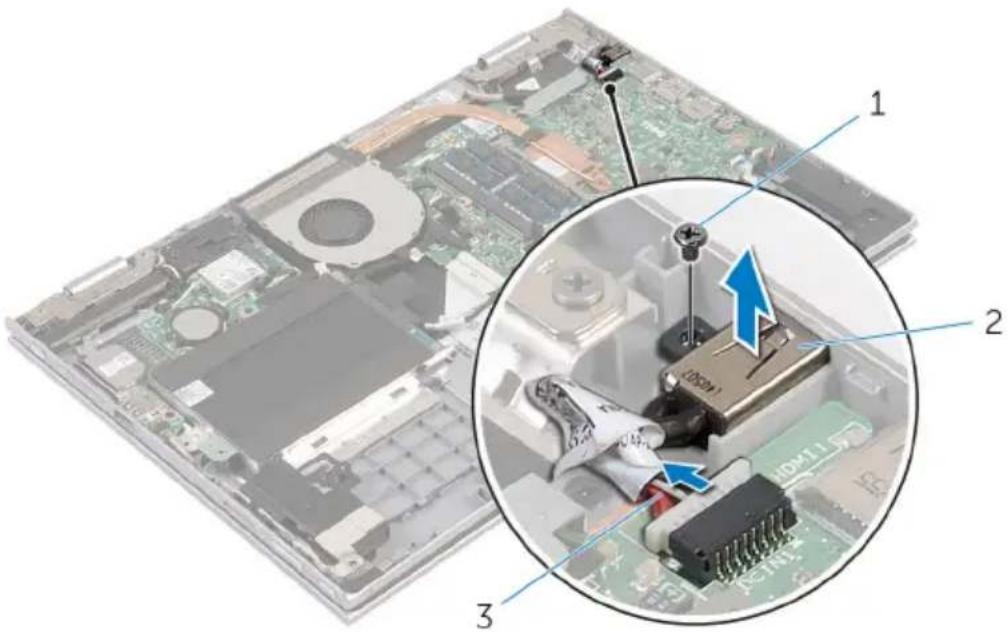

DELL Inspiron 13 7347 - Vorgehensweise - 1

1 Schraube 2 Netzadapteranschluss

3 Netzadapteranschlusskabel

Wiedereinbauen des Netzadapteranschlusses

DELL Inspiron 13 7347 - Wiedereinbauen des Netzadapteranschlusses - 1

Vorgehensweise

1 Setzen Sie den Netzadapteranschluss in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein.
2 Richten Sie die Schraubenbohrung des Netzadapteranschlusses an der Schraubenbohrung der Handballenstützen- und Tastaturbaugruppe aus.
3 Verbinden Sie das Netzadapteranschlusskabel mit der Systemplatine.

Voraussetzungen nach der Arbeit am Computer

1 Bauen Sie den Akku wieder ein.
2 Bringen Sie die Bodenabdeckung wieder an.

Entfernen der Systemplatine

DELL Inspiron 13 7347 - Entfernen der Systemplatine - 1

DELL Inspiron 13 7347 - Entfernen der Systemplatine - 2

ANMERKUNG: Die Service-Tag-Nummer Ihres Computers ist in der Systemplatine gespeichert. Sie müssen die Service-Tag-Nummer im BIOS-Setup-Programm eingeben, nachdem Sie die Systemplatine wieder eingebaut haben.

DELL Inspiron 13 7347 - Entfernen der Systemplatine - 3

ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle unter Verwendung des BIOS-Setup-Programms vorgenommenen Änderungen im BIOS rückgängig gemacht. Sie müssen die gewünschten Änderungen erneut vornehmen, nachdem Sie die Systemplatine wieder eingebaut haben.

DELL Inspiron 13 7347 - Entfernen der Systemplatine - 4

ANMERKUNG: Bevor Sie die Kabel von der Systemplatine trennen, notieren Sie sich die Position der Anschlüsse, sodass Sie sie nach dem Wiedereinbauen der Systemplatine wieder korrekt anschließen können.

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.
3 Entfernen Sie das Speichermodul.
4 Entfernen Sie den Lüfter.
5 Entfernen Sie den Kühlkörper.

Vorgehensweise

1 Entfernen Sie die Schrauben, mit denen die Halterung des Bildschirmkabels an der Systemplatine befestigt ist und heben Sie die Bildschirmkabelhalterung aus der Systemplatine heraus.
2 Trennen Sie mithilfe der Zuglasche das Bildschirmkabel von der Systemplatine.

3 Lösen Sie das Klebeband vom Windows-Tastenplatinenanschluss und trennen Sie das Windows-Tastenplatinenkabel vom Anschluss.

DELL Inspiron 13 7347 - Vorgehensweise - 1

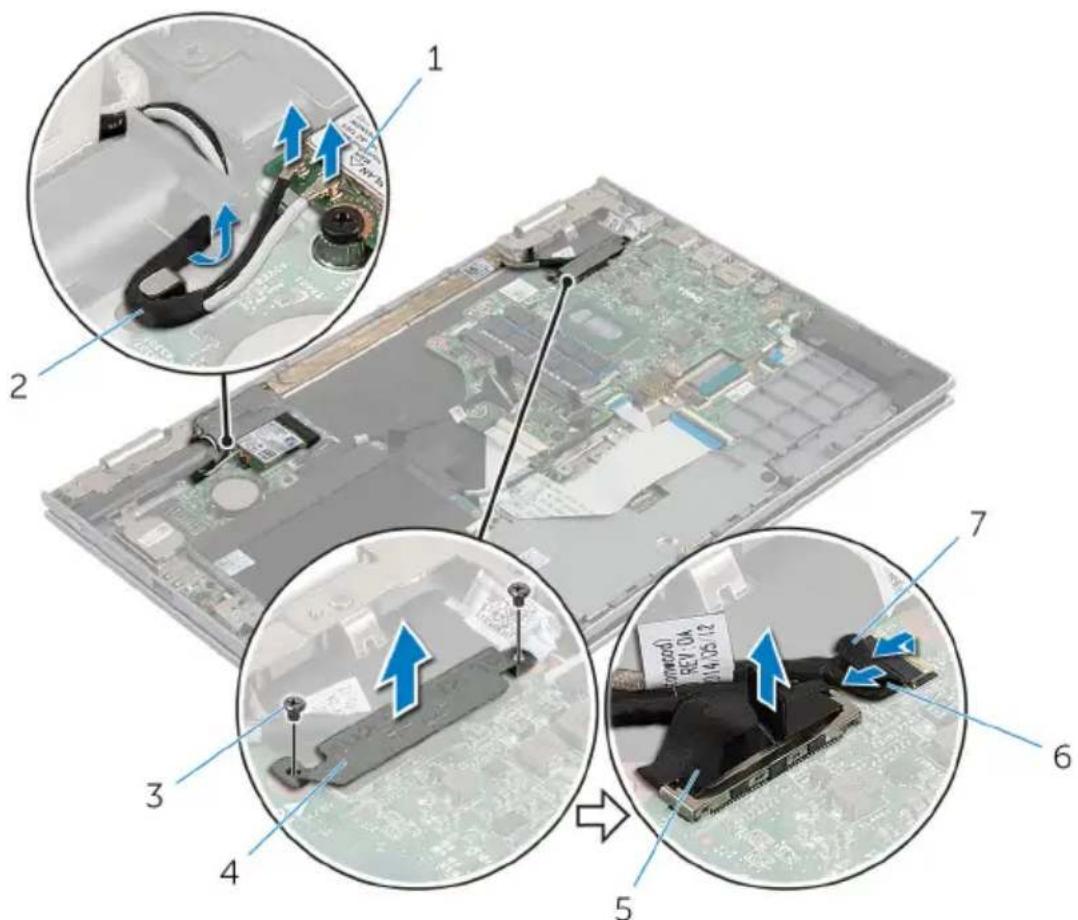

1 Schrauben (2) 2 Bildschirmkabelhalterung

3 Bildschirmkabel 4 Windows-

Tastenplatinenkabel

5 Klebeband

4 Trennen Sie mithilfe der Zuglasche das Tastaturkabel und das Festplattenlaufwerkkabel von der Systemplatine.
5 Lösen Sie den Arretierungsbügel und trennen Sie das Kabel der Tastaturhintergrundbeleuchtung von der Systemplatine.
6 Heben Sie den Arretierungsbügel und trennen Sie das Touchpad-Kabel von der Systemplatine.

7 Trennen Sie das Lautsprecherkabel und das Netzadapteranschlusskabel von der Systemplatine.

DELL Inspiron 13 7347 - Vorgehensweise - 2

1 Netzadapteranschlusskabel 2 Tastaturkabel

3 Festplattenlaufwerkkabel 4 Touchpad-Kabel

5 Kabel der

Tastaturhintergrundbeleuchtung

6 Lautsprecherkabel

8 Entfernen Sie die Schraube, mit der die Systemplatine an der Handballenstützen- und Tastaturbaugruppe befestigt ist und heben Sie sie von der Handballenstützen- und Tastaturbaugruppe.

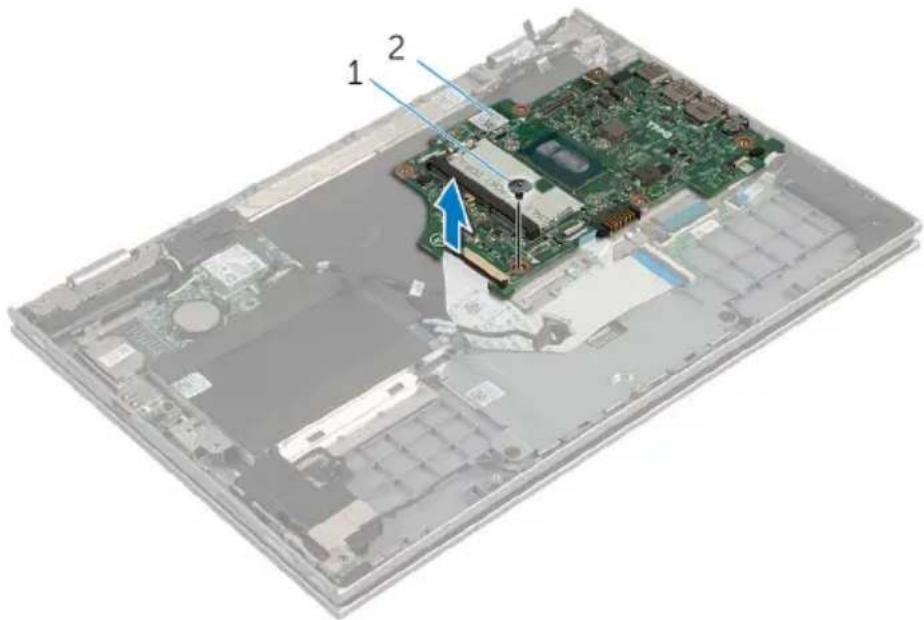

DELL Inspiron 13 7347 - Vorgehensweise - 3

Wiedereinbauen der Systemplatine

DELL Inspiron 13 7347 - Wiedereinbauen der Systemplatine - 1

DELL Inspiron 13 7347 - Wiedereinbauen der Systemplatine - 2

Vorgehensweise

1 Richten Sie die Schraubenbohrungen der Systemplatine an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus.
2 Bringen Sie die Schraube wieder an, mit der die Systemplatine an der Handballenstützen- und Tastaturbaugruppe befestigt wird.
3 Schließen Sie das Netzadapteranschlusskabel und das Lautsprecherkabel an die Systemplatine an.
4 Schieben Sie das Touchpad-Kabel in den Anschluss auf der Systemplatine und drücken Sie den Arretierungsbügel nach unten, um das Kabel zu sichern.
5 Schieben Sie das Tastaturkabel und das Kabel der Tastaturhintergrundbeleuchtung in die entsprechenden Anschlüsse und drücken Sie die Arretierungsbügel nach unten, um das Kabel zu sichern.
6 Verbinden Sie das Festplattenlaufwerkkabel mit der Systemplatine.
7 Befestigen Sie das Windows-Tastenplatinenkabel am Anschluss auf der Systemplatine und befestigen Sie das Klebeband auf dem Windows-Tastenplatinenanschluss, um das Kabel zu sichern.
8 Verbinden Sie das Bildschirmkabel mit dem entsprechenden Anschluss auf der Systemplatine.

9 Richten Sie die Schraubenbohrungen der Bildschirmkabelhalterung an den Schraubenbohrungen der Systemplatine aus.
10 Bringen Sie die Schrauben wieder an, mit denen die Bildschirmkabelhalterung an der Systemplatine befestigt wird.

Voraussetzungen nach der Arbeit am Computer

1 Setzen Sie den Kühlkörper wieder ein.
2 Setzen Sie den Lüfter wieder ein.
3 Setzen Sie das Speichermodul wieder ein.
4 Bauen Sie den Akku wieder ein.
5 Bringen Sie die Bodenabdeckung wieder an.

Eingabe der Service-Tag-Nummer im BIOS

1 Schalten Sie den Computer ein.
2 Drücken Sie die Taste F2, sobald das DELL Logo angezeigt wird, um das BIOS-Setup-Programm aufzurufen.
3 Navigieren Sie zur Hauptregisterkarte und geben Sie die Service-Tag-Nummer in das Feld Service-Tag-Eingabe ein.

Entfernen der Bildschirmbaugruppe

DELL Inspiron 13 7347 - Entfernen der Bildschirmbaugruppe - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.

Vorgehensweise

1 Trennen Sie die Antennenkabel von der Wireless-Karte.
2 Entfernen Sie die Schrauben, mit denen die Bildschirmkabelhalterung an der Systemplatine befestigt ist.
3 Heben Sie die Bildschirmkabelhalterung aus der Systemplatine heraus.
4 Trennen Sie mithilfe der Zuglasche das Bildschirmkabel von der Systemplatine.

5 Lösen Sie das Klebeband vom Windows-Tastenplatinenanschluss und trennen Sie diesen von der Systemplatine.

DELL Inspiron 13 7347 - Vorgehensweise - 1

3 Schrauben (2) 4 Bildschirmkabelhalterung

5 Bildschirmkabel 6 Windows-

Tastenplatinenkabel

7 Klebeband

6 Drehen Sie den Computer um und öffnen Sie den Bildschirm so weit wie möglich.

DELL Inspiron 13 7347 - Vorgehensweise - 2

VORSICHT: Legen Sie den Computer auf einer weichen und sauberen Oberfläche ab, um ein Verkratzen des Bildschirms zu vermeiden.

7 Legen Sie den Computer mit der Vorderseite nach unten auf eine ebene Oberfläche.
8 Entfernen Sie die Schrauben, mit denen die Bildschirmbaugruppe an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

9 Lösen Sie das Klebeband, mit dem das Bildschirmkabel an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
10 Heben Sie die Bildschirmbaugruppe aus der Handballenstützen- und Tastaturbaugruppe heraus.

DELL Inspiron 13 7347 - Vorgehensweise - 3

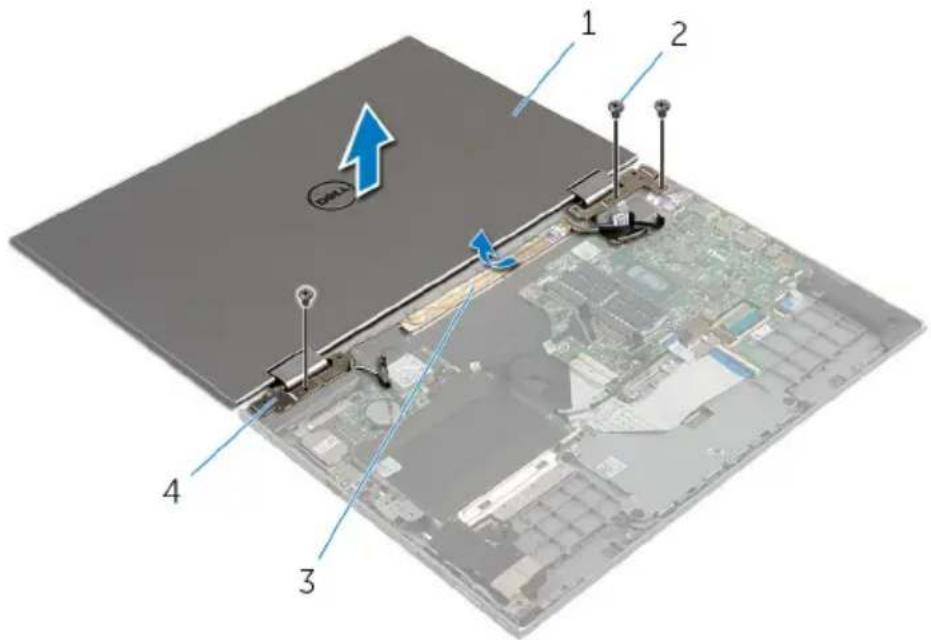

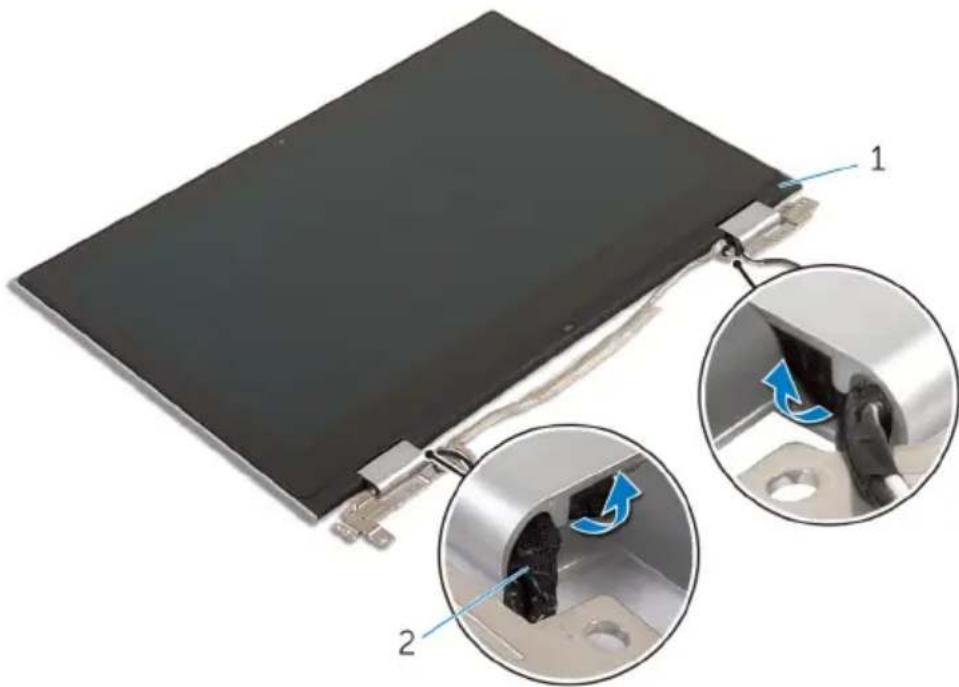

1 Bildschirmbaugruppe 2 Schrauben (3)
3 Klebeband 4 Bildschirmscharniere (2)

Austauschen der Bildschirmbaugruppe

DELL Inspiron 13 7347 - Austauschen der Bildschirmbaugruppe - 1

Vorgehensweise

DELL Inspiron 13 7347 - Vorgehensweise - 1

VORSICHT: Legen Sie den Computer auf einer weichen und sauberen Oberfläche ab, um ein Verkratzen des Bildschirms zu vermeiden.

1 Platzieren Sie die Bildschirmbaugruppe auf der Handballenstützen- und Tastaturbaugruppe.
2 Richten Sie die Schraubenbohrungen der Bildschirmscharniere an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus.
3 Befestigen Sie das Klebeband, mit dem das Bildschirmkabel an der Handballenstützen- und Tastaturbaugruppe befestigt wird.
4 Bringen Sie die Schrauben wieder an, mit denen die Bildschirmbaugruppe an der Handballenstützen- und Tastaturbaugruppe befestigt wird.
5 Drehen Sie den Computer um und schließen Sie den Bildschirm.
6 Schieben Sie den Windows-Tastenplatinenanschluss in den Arretierungsbügel auf der Systemplatine und drücken Sie den Arretierungsbügel nach unten, um das Kabel zu sichern.
7 Befestigen Sie das Klebeband am Windows-Tastenplatinenkabel.
8 Verbinden Sie das Bildschirmkabel mit dem entsprechenden Anschluss auf der Systemplatine.
9 Richten Sie die Schraubenbohrungen der Bildschirmkabelhalterung an den Schraubenbohrungen der Systemplatine aus.
10 Bringen Sie die Schrauben wieder an, mit denen die Bildschirmkabelhalterung an der Systemplatine befestigt wird.
11 Verbinden Sie die Antennenkabel mit der Wireless-Karte.

Voraussetzungen nach der Arbeit am Computer

1 Bauen Sie den Akku wieder ein.
2 Bringen Sie die Bodenabdeckung wieder an.

Entfernen der Stifthalterungsbaugruppe

DELL Inspiron 13 7347 - Entfernen der Stifthalterungsbaugruppe - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.
3 Entfernen Sie die Bildschirmbaugruppe.

Vorgehensweise

1 Drücken Sie, um den Stift von der Stifthalterung zu lösen.

DELL Inspiron 13 7347 - Vorgehensweise - 1

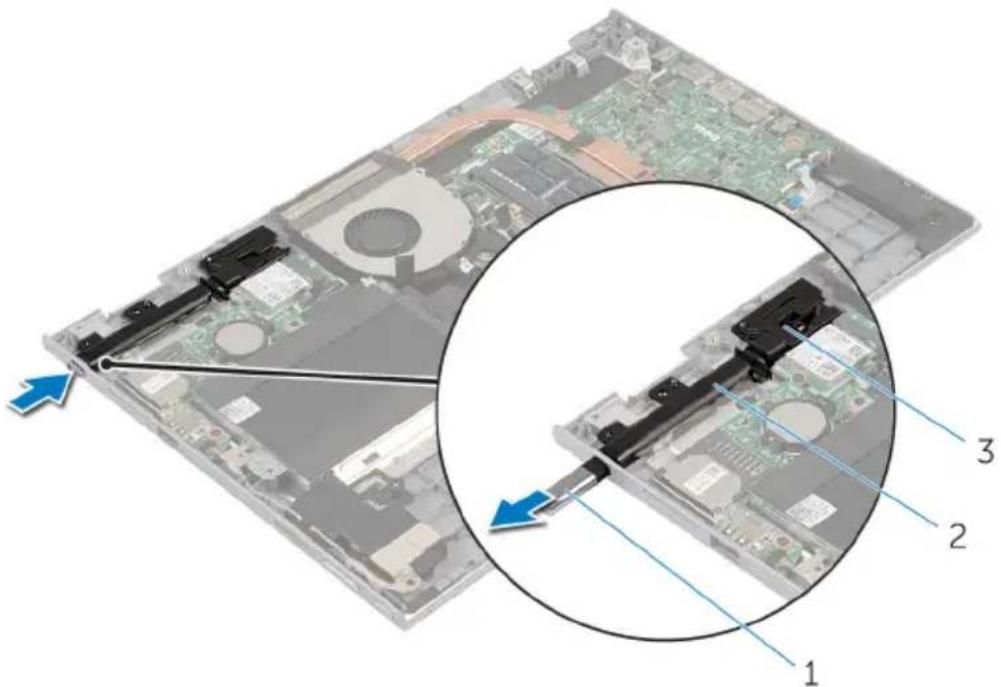

1 Stift 2 Stifthalterung

3 Stiftsperre

2 Entfernen Sie die Schraube und heben Sie die Stiftsperre von der Handballenstützen- und Tastaturbaugruppe.

3 Heben Sie die Stifthalterung aus der Handballenstützen- und Tastaturbaugruppe heraus.

DELL Inspiron 13 7347 - Vorgehensweise - 2

1 Schraube 2 Stiftsperre

3 Stifthalterung

Wiedereinsetzen der Stifthalterungsbaugruppe

DELL Inspiron 13 7347 - Wiedereinsetzen der Stifthalterungsbaugruppe - 1

Vorgehensweise

1 Platzieren Sie die Stifthalterung und die Stiftsperre auf der Handballenstützen- und Tastaturbaugruppe.
2 Richten Sie die Schraubenbohrung der Stifthalterung an der Schraubenbohrung der Handballenstützen- und Tastaturbaugruppe aus.
3 Bringen Sie die Schraube wieder an, mit der die Stifthalterung und die Stiftsperre an der Handballenstützen- und Tastaturbaugruppe befestigt werden.
4 Richten Sie die Schraubenbohrung der Stiftsperre an der Schraubenbohrung der Handballenstützen- und Tastaturbaugruppe aus.
5 Bringen Sie die Schraube wieder an, mit der die Stiftsperre an der Handballenstützen- und Tastaturbaugruppe befestigt wird.
6 Setzen Sie den Stift in die Stifthalterung und drücken Sie auf den Stift, um ihn einrasten zu lassen.

Voraussetzungen nach der Arbeit am Computer

1 Bauen Sie die Bildschirmbaugruppe wieder ein.
2 Bauen Sie den Akku wieder ein.
3 Bringen Sie die Bodenabdeckung wieder an.

Entfernen der Handballenstützen- und Tastaturbaugruppe

DELL Inspiron 13 7347 - Entfernen der Handballenstützen- und Tastaturbaugruppe - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.
3 Befolgen Sie das Verfahren von Schritt 1 bis Schritt 3 im Abschnitt „Entfernen der Festplatte“.
4 Entfernen Sie die Stifthalterungsbaugruppe.
5 Entfernen Sie die Tastatur-Tochterplatine.
6 Entfernen Sie das Touchpad.
7 Entfernen Sie den Lüfter.
8 Entfernen Sie den Kühlkörper.
9 Entfernen Sie die E/A-Platine.
10 Entfernen Sie die Lautsprecher.
11 Entfernen Sie die Bildschirmbaugruppe.
12 Entfernen Sie den Netzadapteranschluss.
13 Entfernen Sie die Systemplatine.

Vorgehensweise

Nachdem die Schritte unter „Voraussetzungen“ ausgeführt wurden, verbleibt die Handballenstützen- und Tastaturbaugruppe.

DELL Inspiron 13 7347 - Vorgehensweise - 1

1 Handballenstützen- und Tastaturbaugruppe

Wiedereinbauen der Handballenstützen- und Tastaturbaugruppe

DELL Inspiron 13 7347 - Wiedereinbauen der Handballenstützen- und Tastaturbaugruppe - 1

Vorgehensweise

Legen Sie die Handballenstützen- und Tastaturbaugruppe mit der Tastatur nach unten auf eine ebene Fläche.

Voraussetzungen nach der Arbeit am Computer

1 Bauen Sie die Systemplatine wieder ein.
2 Befestigen Sie den Netzadapteranschluss wieder.
3 Bauen Sie die Bildschirmbaugruppe wieder ein.
4 Bauen Sie die Lautsprecher wieder ein.
5 Bauen Sie die E/A-Platine wieder ein.
6 Setzen Sie den Kühlkörper wieder ein.
7 Setzen Sie den Lüfter wieder ein.
8 Setzen Sie das Touchpad wieder ein.
9 Bauen Sie die Tastatur-Tochterplatine wieder ein.
10 Bauen Sie die Stifthalterungsbaugruppe wieder ein.
11 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 6 im Abschnitt „Wiedereinbauen der Festplatte“.
12 Bauen Sie den Akku wieder ein.
13 Bringen Sie die Bodenabdeckung wieder an.

Entfernen des Bildschirms

DELL Inspiron 13 7347 - Entfernen des Bildschirms - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.
3 Entfernen Sie die Bildschirmbaugruppe.

Vorgehensweise

1 Entfernen Sie das Bildschirmkabel aus den Kabelführungen in den Scharnierabdeckungen.

DELL Inspiron 13 7347 - Vorgehensweise - 1

1 Bildschirmbaugruppe 2 Bildschirmkabel

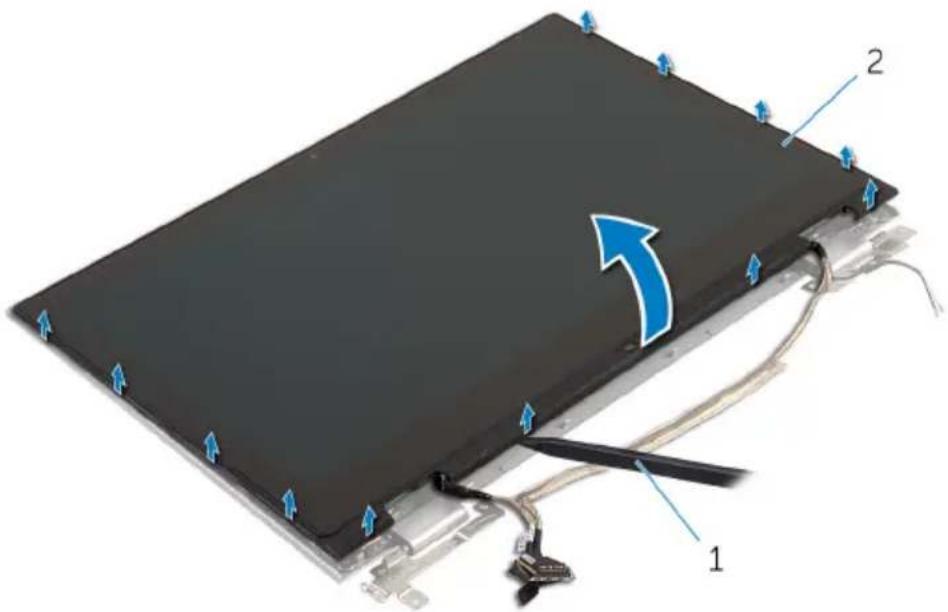

2 Hebeln Sie mithilfe eines Kunststoffstifts die Bildschirmbaugruppe von der hinteren Bildschirmabdeckung und der Antennenbaugruppe ab.

DELL Inspiron 13 7347 - Vorgehensweise - 2

1 Kunststoffstift 2 Bildschirmbaugruppe

3 Entfernen Sie die Kamera.

4 Entfernen Sie die Windows-Tastenplatine.

Nachdem die oben beschriebenen Schritte ausgeführt wurden, verbleibt der Bildschirm.

DELL Inspiron 13 7347 - Vorgehensweise - 3

Wiedereinbauen des Bildschirms

DELL Inspiron 13 7347 - Wiedereinbauen des Bildschirms - 1

Vorgehensweise

1 Legen Sie den Bildschirm auf eine ebene Oberfläche.
2 Setzen Sie die Windows-Tastenplatine wieder ein.
3 Bauen Sie die Kamera wieder ein.
4 Führen Sie das Bildschirmkabel durch die Kabelführungen in den Scharnierabdeckungen.
5 Richten Sie die Bildschirmbaugruppe an der hinteren Bildschirmabdeckung und der Antennenbaugruppe aus und lassen Sie die hintere Bildschirmabdeckung und die Antennenbaugruppe vorsichtig einrasten.

Voraussetzungen nach der Arbeit am Computer

1 Bauen Sie die Bildschirmbaugruppe wieder ein.
2 Bauen Sie den Akku wieder ein.
3 Bringen Sie die Bodenabdeckung wieder an.

Entfernen der äußeren Bildschirmabdeckung und der Antennenbaugruppe

DELL Inspiron 13 7347 - Entfernen der äußeren Bildschirmabdeckung und der Antennenbaugruppe - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.
3 Entfernen Sie die Bildschirmbaugruppe.
4 Entfernen Sie den Bildschirm.
5 Entfernen Sie die Bildschirmscharniere.

Vorgehensweise

Nachdem die Schritte unter „Voraussetzungen“ ausgeführt wurden, verbleiben die hintere Bildschirmabdeckung und die Antennenbaugruppe.

DELL Inspiron 13 7347 - Vorgehensweise - 1

1 Hintere Bildschirmabdeckung und Antennenbaugruppe

Anbringen der äußeren Bildschirmabdeckung und der Antennenbaugruppe

DELL Inspiron 13 7347 - Anbringen der äußeren Bildschirmabdeckung und der Antennenbaugruppe - 1

Vorgehensweise

Legen Sie die hintere Bildschirmabdeckung und die Antennenbaugruppe auf eine ebene Oberfläche.

Voraussetzungen nach der Arbeit am Computer

1 Bringen Sie die Bildschirmscharniere wieder an.
2 Bauen Sie den Bildschirm wieder ein.
3 Bauen Sie die Bildschirmbaugruppe wieder ein.
4 Bauen Sie den Akku wieder ein.
5 Bringen Sie die Bodenabdeckung wieder an.

Entfernen der Bildschirmscharniere

DELL Inspiron 13 7347 - Entfernen der Bildschirmscharniere - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.
3 Entfernen Sie die Bildschirmbaugruppe.
4 Entfernen Sie die hintere Bildschirmabdeckung und die Antennenbaugruppe.

Vorgehensweise

1 Ziehen Sie die Antennenkabel aus der Kabelführung auf der Scharnierabdeckung.
2 Entfernen Sie die Schrauben, mit denen die Bildschirmscharniere an der hinteren Bildschirmabdeckung und der Antennenbaugruppe befestigt sind.

3 Heben Sie die Bildschirmscharniere von der hinteren Bildschirmabdeckung und der Antennenbaugruppe ab.

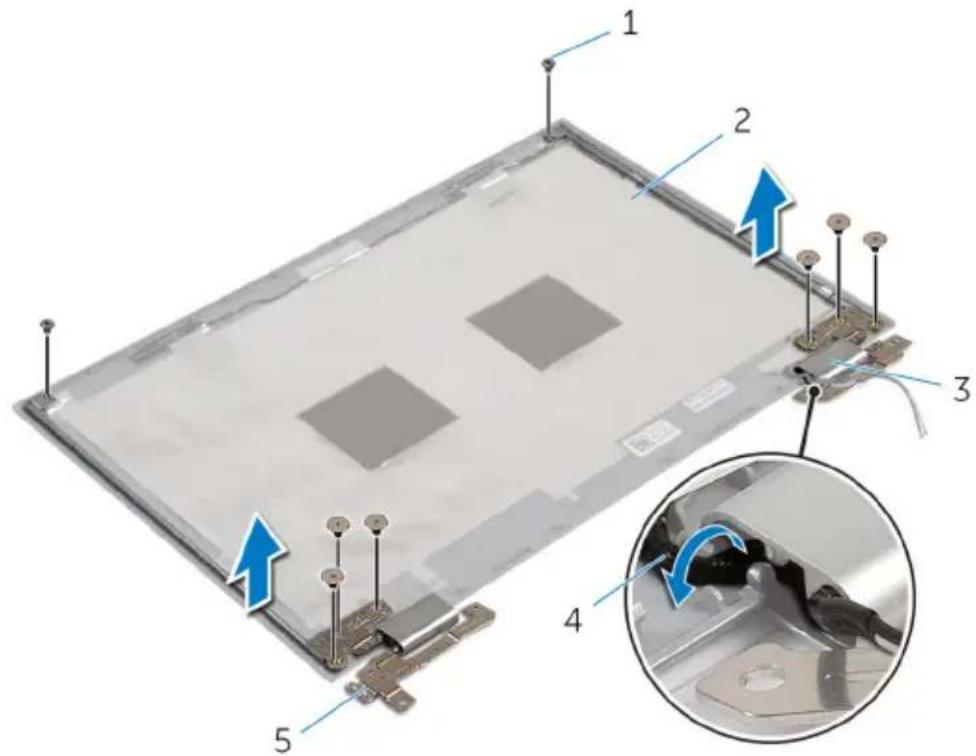

DELL Inspiron 13 7347 - Vorgehensweise - 1

Bildschirmabdeckung und Antennenbaugruppe

3 Scharnierabdeckungen (2) 4 Antennenkabel (2)

5 Bildschirmscharniere (2)

Austauschen der Bildschirmscharniere

DELL Inspiron 13 7347 - Austauschen der Bildschirmscharniere - 1

Vorgehensweise

1 Richten Sie die Schraubenbohrungen der Bildschirmscharniere an den Schraubenbohrungen der hinteren Bildschirmabdeckung und der Antennenbaugruppe aus.
2 Bringen Sie die Schrauben wieder an, mit denen die Bildschirmscharniere an der hinteren Bildschirmabdeckung und der Antennenbaugruppe befestigt werden.
3 Führen Sie die Antennenkabel durch die Kabelführungen auf der Scharnierabdeckung und sichern Sie sie.

Voraussetzungen nach der Arbeit am Computer

1 Bauen Sie die hintere Bildschirmabdeckung und die Antennenbaugruppe wieder ein.
2 Bauen Sie die Bildschirmbaugruppe wieder ein.
3 Bauen Sie den Akku wieder ein.
4 Bringen Sie die Bodenabdeckung wieder an.

DELL Inspiron 13 7347 - Voraussetzungen nach der Arbeit am Computer - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.
3 Entfernen Sie die Bildschirmbaugruppe.
4 Entfernen Sie die hintere Bildschirmabdeckung und die Antennenbaugruppe.

Vorgehensweise

DELL Inspiron 13 7347 - Vorgehensweise - 1

VORSICHT: Legen Sie die Bildschirmbaugruppe auf einer weichen und sauberen Oberfläche ab, um ein Verkratzen des Bildschirms zu vermeiden.

1 Platzieren Sie die Bildschirmbaugruppe mit der Vorderseite nach unten auf einer flachen Oberfläche.

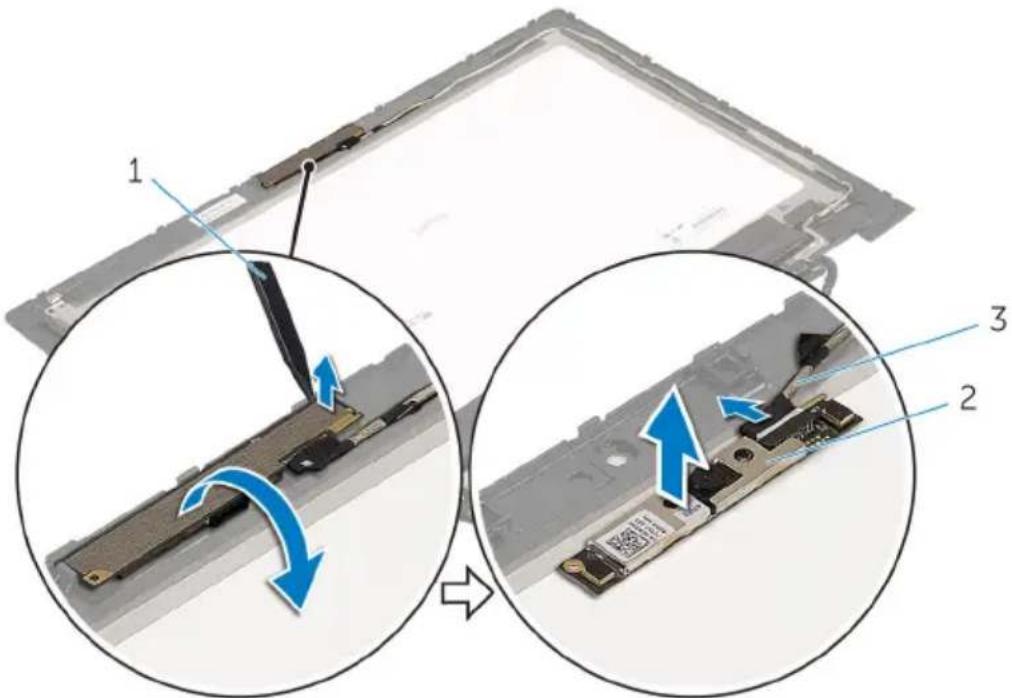

2 Hebeln Sie mithilfe eines Kunststoffstifts das Kameramodul aus der Bildschirmblende.

3 Drehen Sie die Kamera um und trennen Sie das Kamerakabel vom Kameramodul.

DELL Inspiron 13 7347 - Vorgehensweise - 2

1 Kunststoffstift 2 Kamera

3 Kamerakabel

Wiedereinbauen der Kamera

DELL Inspiron 13 7347 - Wiedereinbauen der Kamera - 1

Vorgehensweise

1 Schließen Sie das Kamerakabel am Kameramodul an.
2 Setzen Sie das Kameramodul mithilfe des Führungsstifts auf die Bildschirmblende und lassen Sie es einrasten.

Voraussetzungen nach der Arbeit am Computer

Entfernen der Windows- Tastenplatine

DELL Inspiron 13 7347 - Entfernen der Windows- Tastenplatine - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.
3 Entfernen Sie die Bildschirmbaugruppe.
4 Entfernen Sie die hintere Bildschirmabdeckung und die Antennenbaugruppe.

Vorgehensweise

DELL Inspiron 13 7347 - Vorgehensweise - 1

VORSICHT: Legen Sie die Bildschirmbaugruppe auf einer weichen und sauberen Oberfläche ab, um ein Verkratzen des Bildschirms zu vermeiden.

1 Platzieren Sie die Bildschirmbaugruppe mit der Vorderseite nach unten auf einer flachen Oberfläche.
2 Entfernen Sie die Schraube, mit der die Windows-Tastenplatine an der Bildschirmblende befestigt ist.
3 Drehen Sie die Windows-Tastenplatine um.
4 Lösen Sie das Klebeband und trennen Sie das Windows-Tastenplatinenkabel von der Windows-Tastenplatine.

5 Heben Sie die Windows-Tastenplatine von der Bildschirmblende ab.

DELL Inspiron 13 7347 - Vorgehensweise - 2

1 Windows-Tastenplatine 2 Schraube

3 Windows-

Tastenplatinenkabel

4 Klebeband

Wiedereinbauen der Windows-Tastenplatine

DELL Inspiron 13 7347 - Wiedereinbauen der Windows-Tastenplatine - 1

Vorgehensweise

1 Schieben Sie das Windows-Tastenplatinenkabel und das Touchscreen-Platinenkabel in die Anschlüsse auf der Windows-Tastenplatine und drücken Sie die Arretierungsbügel nach unten, um die Kabel zu sichern.
2 Drehen Sie die Windows-Tastenplatine um und richten Sie die Schraubenbohrung auf der Windows-Tastenplatine an der Schraubenbohrung auf der Bildschirmblende aus.
3 Bringen Sie die Schraube wieder an, mit der die Windows-Tastenplatine an der Bildschirmblende befestigt wird.
4 Drehen Sie die Bildschirmbaugruppe um.

Voraussetzungen nach der Arbeit am Computer

Entfernen des Bildschirmkabels

DELL Inspiron 13 7347 - Entfernen des Bildschirmkabels - 1

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite.
2 Entfernen Sie den Akku.
3 Entfernen Sie die Bildschirmbaugruppe.
4 Entfernen Sie die hintere Bildschirmabdeckung und die Antennenbaugruppe.
5 Entfernen Sie die Kamera.

Vorgehensweise

1 Lösen Sie das Klebeband und heben Sie den Riegel an, um das Bildschirmkabel vom Bildschirm zu trennen.
2 Trennen Sie das Windows-Tastenplatinenkabel.
3 Lösen Sie das Klebeband und heben Sie den Arretierungsbügel an, um das Touchscreen-Platinenkabel von der Touchscreen-Platine zu trennen.
4 Entfernen Sie das Kamerakabel aus den Kabelführungen auf der Bildschirmblende.
5 Heben Sie den Arretierungsbügel und trennen Sie das Bildschirmkabel von der Touchpad-Platine.
6 Notieren Sie sich die Bildschirmkabelführung und entfernen Sie das Bildschirmkabel aus den Kabelführungen auf der Bildschirmblende.

7 Heben Sie das Bildschirmkabel aus der Bildschirmblende heraus.

DELL Inspiron 13 7347 - Vorgehensweise - 1

1 Arretierungsbügel für Bildschirmkabel

2 Klebeband

3 Bildschirmkabel 4 Windows-

Tastenplatinenkabel

5 Bildschirm

Wiederbefestigen des Bildschirmkabels

DELL Inspiron 13 7347 - Wiederbefestigen des Bildschirmkabels - 1

Vorgehensweise

1 Führen Sie das Bildschirmkabel durch die Kabelführungen auf der Bildschirmblende.
2 Schieben Sie das Bildschirmkabel in den Anschluss auf der Touchpad-Platine und drücken Sie den Arretierungsbügel nach unten, um das Kabel zu sichern.
3 Führen Sie das Kamerakabel durch die Kabelführungen auf der Bildschirmblende.
4 Befestigen Sie das Klebeband, verbinden Sie das Touchscreen-Platinenkabel mit der Touchscreen-Platine und drücken Sie den Arretierungsbügel nach unten, um das Kabel zu sichern.
5 Schieben Sie das Kabel der Windows-Tastenplatine in den Anschluss auf der Windows-Tastenplatine und drücken Sie den Arretierungsbügel nach unten, um das Kabel zu sichern.
6 Befestigen Sie das Klebeband auf dem Windows-Tastenplatinenanschluss.

Voraussetzungen nach der Arbeit am Computer

1 Bauen Sie die hintere Bildschirmabdeckung und die Antennenbaugruppe wieder ein.
2 Bauen Sie die Bildschirmbaugruppe wieder ein.
3 Bauen Sie die Kamera wieder ein.

4 Bauen Sie den Akku wieder ein.
5 Bringen Sie die Bodenabdeckung wieder an.

Sie müssen evtl. das BIOS aktualisieren, wenn eine Aktualisierung verfügbar ist oder die Systemplatine ausgetauscht wurde. So aktualisieren Sie das BIOS:

1 Schalten Sie den Computer ein.
2 Rufen Sie die Website dell.com/support auf.
3 Wenn Sie die Service-Tag-Nummer Ihres Computers vorliegen haben, geben Sie diese ein und klicken Sie auf Submit (Senden).
Wenn Sie die Service-Tag-Nummer Ihres Computers nicht vorliegen haben, klicken Sie auf Detect My Product (Mein Produkt erkennen), um eine automatische Erkennung der Service-Tag-Nummer zu ermöglichen.

DELL Inspiron 13 7347 - Voraussetzungen nach der Arbeit am Computer - 1

ANMERKUNG: Wird die Service-Tag-Nummer nicht automatisch erkannt, wählen Sie Ihr Produkt in den Produktkategorien aus.

4 Klicken Sie auf Treiber und Downloads erhalten.
5 Klicken Sie auf Alle Treiber anzeigen.
6 Wählen Sie aus dem Dropdown-Menü Operating System (Betriebssystem) das auf Ihrem Computer installierte Betriebssystem aus.
7 Klicken Sie auf BIOS.
8 Klicken Sie auf Download File (Datei herunterladen), um die aktuellste BIOS-Version für Ihren Computer herunterzuladen.
9 Wählen Sie auf der nächsten Seite Single-file download (Einzelner Dateidownload) und klicken Sie auf Continue (Fortfahren).
10 Speichern Sie die Datei und navigieren Sie nach Abschluss des Downloads zum Ordner, in dem Sie die BIOS-Aktualisierungsdatei gespeichert haben.
11 Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm.

Hilfe erhalten und Kontaktaufnahme mit Dell

Selbsthilfe-Ressourcen

Mithilfe dieser Online-Selbsthilfe-Ressourcen erhalten Sie Informationen und Hilfe zu Dell-Produkten:

Selbsthilfe-Informationen Selbsthilfe-Optionen

Aufrufen der Windows-Hilfe	Windows 8.1: Öffnen Sie den Charm „Suche“, geben Sie Hilfe und Support in das Suchfeld ein und drücken Sie die Eingabetaste.Windows 7: Klicken Sie auf Start → Help and Support (Hilfe und Support).
Informationen zu Produkten und Dienstleistungen von Dell	Siehe dell.com
Informationen zur Behebung von Störungen, Benutzerhandbücher, Installationsanweisungen, technische Daten, Technische Hilfeblogs, Treiber und Software-Updates usw.	Unter dell.com/support finden Sie:
Informationen über Microsoft Windows 8.1	Siehe dell.com/windows8.
Informationen über Microsoft Windows 7	Klicken Sie auf Start → All Programs (Alle Programme) → Dell Help Documentation (Dell Hilfedokumentation).
Erfahren Sie mehr über das Betriebssystem, die Einrichtung und Verwendung des Computers, Datensicherung, Diagnose und so weiter.	Siehe Ich und mein Dell unter dell.com/support/manuals.

Kontaktaufnahme mit Dell

Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter dell.com/contactdell.

DELL Inspiron 13 7347 - Kontaktaufnahme mit Dell - 1

ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar.

DELL Inspiron 13 7347 - Kontaktaufnahme mit Dell - 2

ANMERKUNG: Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden.
