Alienware m15 R7 - Laptop DELL - Kostenlose Bedienungsanleitung

Produkttyp	Gaming-Notebook
Marke	Dell
Modell	Alienware m15 R7
Abmessungen (Höhe vorne)	12,90 mm
Abmessungen (Höhe hinten)	20,60 mm
Breite	356,20 mm
Tiefe	272,50 mm
Gewicht	Ab 2,58 kg (je nach Akku und Konfiguration)
Prozessor	AMD Ryzen 7 6800H oder Ryzen 9 6900HX
Grafikkarte (separat)	NVIDIA GeForce RTX 3050 Ti / 3060 / 3070 Ti / 3080 Ti
Arbeitsspeicher	Bis zu 64 GB DDR5, 4800 MHz
Speicher	M.2 PCIe NVMe SSD, bis zu 4 TB
Display	15,6 Zoll FHD oder QHD, 165/240/360 Hz
Netzadapter	180 W oder 240 W, Eingang 100–240 V AC
Akku	Lithium-Ionen, 56 Wh oder 86 Wh
Betriebssystem	Windows 11 Home oder Pro (64 Bit)
Anschlüsse	2× USB 3.2 Gen 1, 1× USB 3.2 Gen 1 mit PowerShare, 1× USB 3.2 Gen 2 Typ-C oder USB4, 1× HDMI 2.1, 1× RJ45, 1× Audio
Kamera	HD-RGB oder HD-RGB-Infrarot (je nach Display)
Tastatur	RGB mit 1 Zone oder pro Taste, optional mechanisch (Cherry)
Touchpad	Multitouch, Maße 105 × 60 mm
Audio	2 Lautsprecher, 2 W, Digitalmikrofone
Wireless	Wi-Fi 6/6E, Bluetooth 5.2/5.3
Beleuchtung	AlienFX RGB, 16,8 Mio. Farben
Energieeffizienz	Netzadapter mit geringem Standby-Verbrauch
Reinigung und Pflege	Weiches, fusselfreies Tuch verwenden; keine Flüssigkeiten; Lüftungsschlitze regelmäßig reinigen
Sicherheitshinweise	Blaulichtemission minimiert; Betriebstemperatur 0–35 °C; Akku nicht selbst austauschen
Garantie und Reparatur	Service-Tag auf dem Gerät; Support unter www.alienware.com; Ersatzteile über Dell

Häufig gestellte Fragen - Alienware m15 R7 DELL

Wie kann ich das Alienware m15 R7 zurücksetzen?

Drücken Sie den Betriebsschalter für 4 Sekunden, um den Computer auszuschalten. Alternativ können Sie in Windows die Option 'Neustart' wählen oder das BIOS über F2 aufrufen, um Werkseinstellungen wiederherzustellen.

Welche Grafikkarte ist im Alienware m15 R7 verbaut?

Das Modell ist mit einer NVIDIA GeForce RTX 3050 Ti, RTX 3060, RTX 3070 Ti oder RTX 3080 Ti erhältlich, jeweils mit GDDR6-Speicher.

Kann ich den Arbeitsspeicher aufrüsten?

Ja, der Speicher ist über zwei SODIMM-Steckplätze zugänglich und unterstützt bis zu 64 GB DDR5 mit 4800 MHz.

Wie schalte ich die Tastaturbeleuchtung ein?

Drücken Sie die Taste Fn+F2, um die Helligkeit der Tastaturhintergrundbeleuchtung anzupassen. Über das Alienware Command Center können Sie auch Farben und Effekte konfigurieren.

Unterstützt das Notebook USB-C-Laden?

Nein, das Notebook wird ausschließlich über den Netzadapteranschluss (7,4 mm x 5,1 mm) geladen. Der USB-C-Anschluss dient der Datenübertragung und Videoausgabe.

Wie aktiviere ich den 'Low Blue Light'-Modus?

Der Modus ist werkseitig aktiviert. Sie müssen nichts weiter einstellen. Bei Bedarf können Sie die Einstellungen im Alienware Command Center anpassen.

Welche Akkulaufzeit hat das Alienware m15 R7?

Die Akkulaufzeit hängt von der Nutzung ab. Mit dem 86-Wh-Akku erreichen Sie bei normaler Nutzung etwa 5–7 Stunden, bei Gaming deutlich weniger. ExpressCharge lädt den Akku in ca. 2 Stunden auf.

Kann ich externe Monitore anschließen?

Ja, über den HDMI 2.1-Anschluss und den USB-C-Anschluss mit DisplayPort können Sie bis zu zwei 4K-Displays oder ein 8K-Display anschließen.

Wie öffne ich das Gehäuse für Wartungsarbeiten?

Schalten Sie das Notebook aus und trennen Sie alle Kabel. Entfernen Sie die Schrauben auf der Unterseite und hebeln Sie die Abdeckung vorsichtig ab. Eine ausführliche Anleitung finden Sie im Service-Handbuch von Dell.

Wo finde ich die Service-Tag-Nummer?

Die Service-Tag-Nummer befindet sich auf einem Aufkleber auf der Unterseite des Notebooks. Sie wird für Garantieanfragen und Support benötigt.

BEDIENUNGSANLEITUNG Alienware m15 R7 DELL

Setup und technische Daten

Anmerkungen, Vorsichtshinweise und Warnungen

i|ANMERKUNG: HINWEIS enthält wichtige Informationen, mit denen Sie Ihr Produkt besser nutzen können.
VORSICHT: ACHTUNG deutet auf mögliche Schäden an der Hardware oder auf den Verlust von Daten hin und zeigt, wie Sie das Problem vermeiden können.
⚠️WARNUNG: WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin.

Inhaltsverzeichnis

Kapitel 1: Einrichten des Alienware m15 R7 AMD-Systems....4

Kapitel 2: Ansichten des Alienware m15 R7 AMD....5

Display.... 5

Rechts....5

Links....6

Oberseite....7

Rückseite....8

Unten....9

Kapitel 3: Technische Daten des Alienware m15 R7 AMD....10

Abmessungen und Gewicht....10

Prozessor....10

Chipsatz....10

Betriebssystem....11

Speicher....11

Externe Ports....11

Interne Steckplätze....12

Ethernet....12

Wireless-Modul....13

Audio....13

Bei Lagerung....14

Tastatur....14

Kamera....15

Touchpad....16

Netzadapter....16

Akku....17

Display....17

GPU - Integriert....18

GPU - Separat....19

Betriebs- und Lagerungsumgebung....19

Kapitel 4: Tastenkombinationen des Alienware m15 R7 AMD....20

Kapitel 5: Low blue light....22

Kapitel 7: Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware.... 24

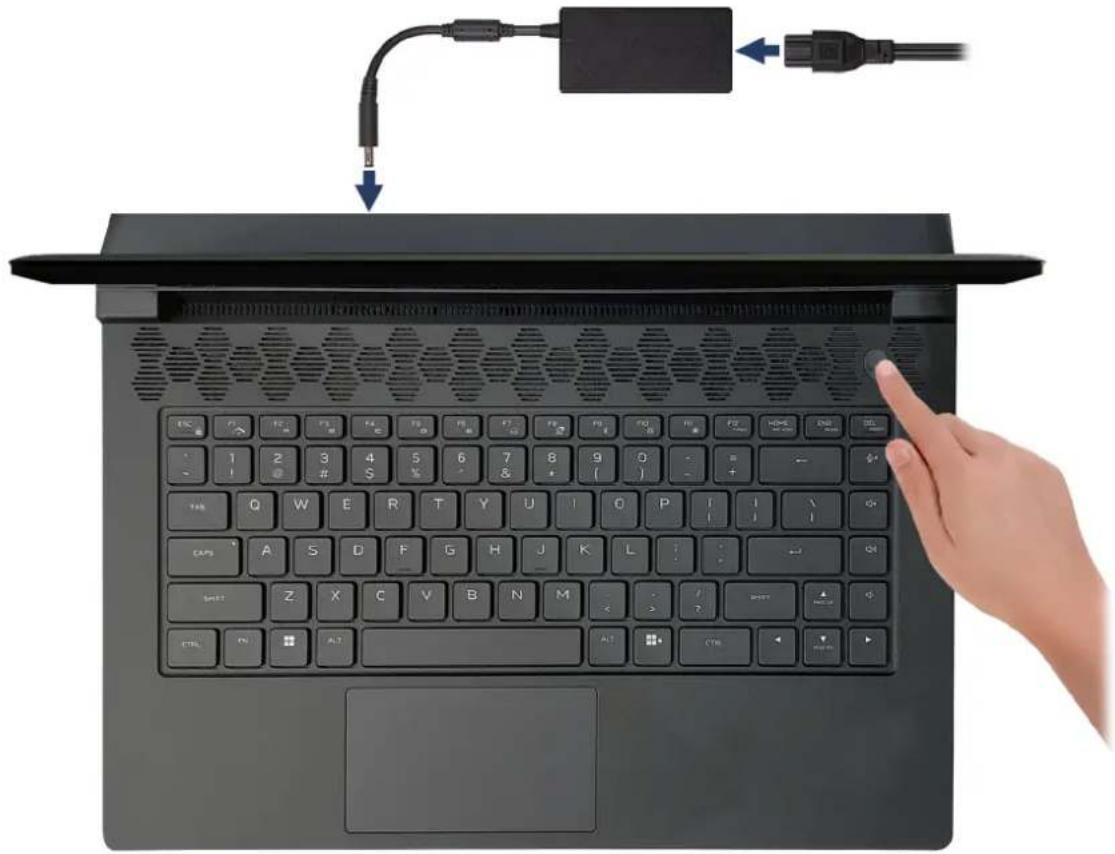

Einrichten des Alienware m15 R7 AMD-Systems

i ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration.

Schließen Sie den Netzadapter an und drücken Sie den Betriebsschalter.

Ansichten des Alienware m15 R7 AMD

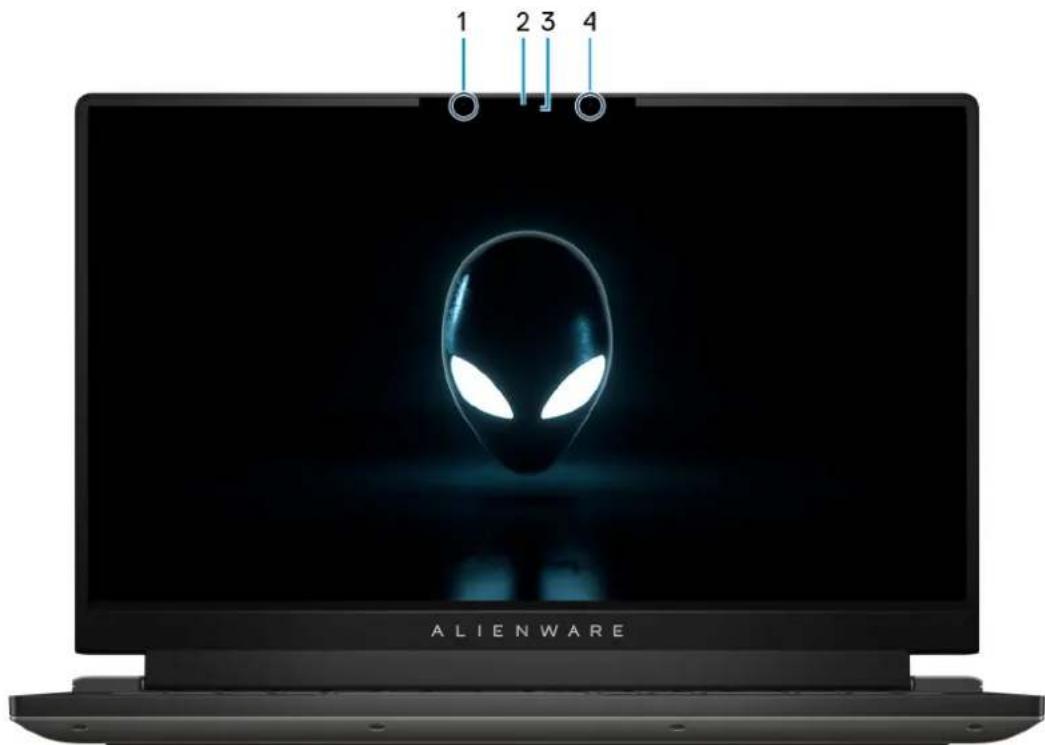

Display

1. Linkes Mikrofon

Ermöglicht digitale Toneingaben für Audioaufnahmen und Sprachanrufe.

2. RGB-Infrarotkamera

Die kombinierte Kamera unterstützt sowohl die Windows Hello Infrarot-Gesichtserkennung als auch standardmäßige RGB-Bildverarbeitung für Fotos und Videos.

ANMERKUNG: Je nach Display-Konfiguration wird das Gerät möglicherweise mit einer HD-RGB-Kamera ausgeliefert, die Video-Chats, Fotoaufnahmen und Videoaufzeichnungen ermöglicht. Für diese Konfiguration werden die Infrarotsender nicht im Kameramodul gezeigt.

3. Kamerastatusanzeige

Leuchtet, wenn die Kamera verwendet wird.

4. Rechtes Mikrofon

Ermöglicht digitale Toneingaben für Audioaufnahmen und Sprachanrufe.

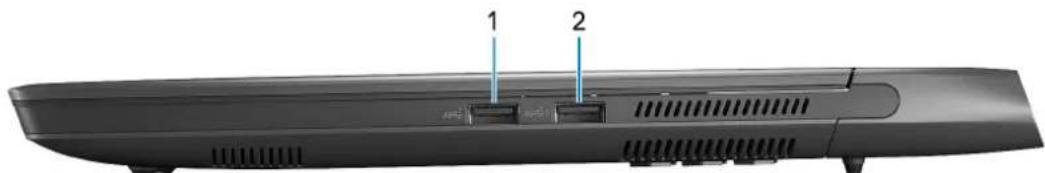

Rechts

1. USB 3.2 Gen 1-Anschluss

Zum Anschluss von Geräten, wie z. B. externen Speichergeräten und Druckern. Bietet Datenübertragungsgeschwindigkeiten von bis zu 5 Gbps.

2. USB 3.2 Gen 1-Anschluss mit PowerShare

Zum Anschluss von Geräten, wie z. B. externen Speichergeräten und Druckern.

Bietet Datenübertragungsgeschwindigkeiten von bis zu 5 Gbps. Mit PowerShare können Sie Ihr USB-Gerät sogar aufladen, wenn Ihr Computer ausgeschaltet ist.

i ANMERKUNG: Wenn Ihr Computer ausgeschaltet ist oder sich im Ruhezustand befindet, müssen Sie den Netzadapter über den PowerShare-Anschluss anschließen, um Ihr Gerät zu laden. Sie müssen diese Funktion im BIOS- Setup-Programm aktivieren.
ANMERKUNG: Bestimmte USB-Geräte werden möglicherweise nicht aufgeladen, wenn der Computer ausgeschaltet ist oder sich im Energiesparmodus befindet. Schalten Sie in derartigen Fällen den Computer ein, um das Gerät aufzuladen.

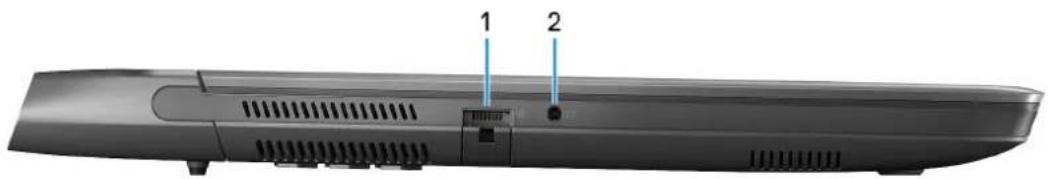

Links

1. Netzwerkanschluss

Anschluss eines Ethernet-Kabels (RJ-45) von einem Router oder Breitbandmodem für den Netzwerk- oder Internetzugang.

2. Universelle Audio-Buchse

Zum Anschluss eines Kopfhörers oder eines Headsets (Kopfhörer-Mikrofon-Kombi).

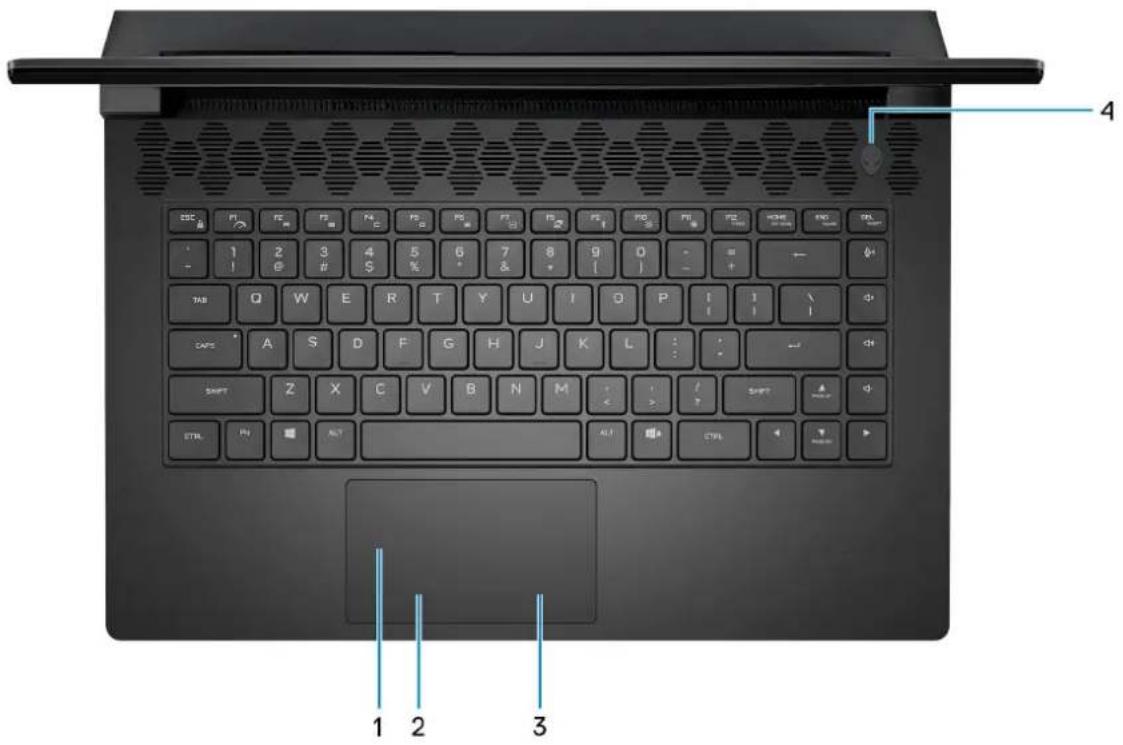

Oberseite

1. Touchpad

Bewegen Sie den Finger über das Touchpad, um den Mauszeiger zu bewegen. Tippen Sie, um mit der linken Maustaste zu klicken und tippen Sie mit zwei Fingern, um mit der rechten Maustaste zu klicken.

2. Linke Maustaste

Drücken Sie hier, um mit der linken Maustaste zu klicken.

3. Rechte Maustaste

Drücken Sie hier, um mit der rechten Maustaste zu klicken.

4. Betriebsschalter (AlienHead)

Drücken Sie den Betriebsschalter, um den Computer einzuschalten, wenn er ausgeschaltet, im Ruhezustand oder im Standby-Modus ist.

Drücken, um den Computer in den Ruhemodus zu versetzen, wenn er eingeschaltet ist.

Halten Sie den Betriebsschalter für 4 Sekunden gedrückt, um ein Herunterfahren des Computers zu erzwingen, wenn er eingeschaltet ist.

ANMERKUNG: Sie können das Verhalten des Betriebsschalters in Windows anpassen. Weitere Informationen finden Sie unter Me and My Dell (Ich und mein Dell) unter www.dell.com/support/manuals.

ANMERKUNG: Dieser Computer unterstützt AlienFX, mit dem Sie über mehrere Bereiche des Computers hinweg (einschließlich Tastatur und Betriebsschalter) aus einer Reihe von Farb- und Übergangseffekten auswählen können. Weitere Informationen finden Sie unter Alienware Command Center.

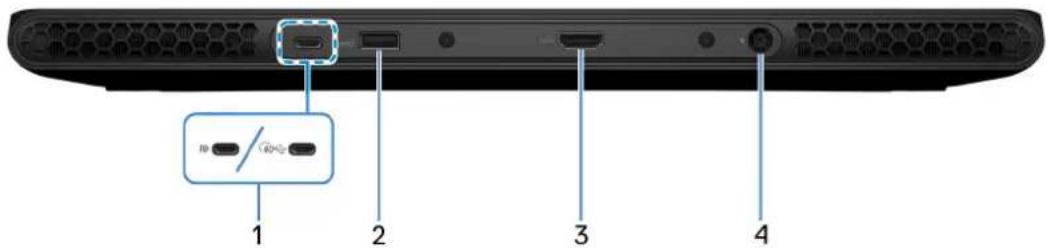

Rückseite

1. Ein USB 3.2 Gen 2-Typ-C-Anschluss mit DisplayPort, bei Computern mit NVIDIA GeForce RTX 3050 Ti-Grafikkarte

Zum Anschluss von Geräten, wie z. B. externen Speichergeräten, Druckern und externen Bildschirmen. Ermöglicht Datenübertragungsraten von bis zu 10 Gbit/s.

Unterstützt DisplayPort 1.4 und ermöglicht zudem das Anschließen an einen externen Bildschirm über einen Bildschirmadapter.

i ANMERKUNG: Ein USB-Typ-C-auf-DisplayPort-Adapter ist erforderlich, um eine Verbindung zum DisplayPort-Gerät herzustellen (separat erhältlich).

Ein USB 4.0-Port (Typ C) mit 40 Gbit/s mit DisplayPort, für Computer mit einer NVIDIA GeForce RTX 3060/3070 Ti/3080/3080 Ti-Grafikkarte

Unterstützt USB4, DisplayPort 2.0 und ermöglicht auch den Anschluss an einen externen Bildschirm mithilfe eines Bildschirmadapters. Ermöglicht Datenübertragungsraten von bis zu 40 Gbit/s für USB4.

ANMERKUNG: Sie können eine Dell Docking-Station mit den USB4-Ports verbinden. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support.
i ANMERKUNG: Ein USB-Typ-C-auf-DisplayPort-Adapter ist erforderlich, um eine Verbindung zum DisplayPort-Gerät herzustellen (separat erhältlich).
i ANMERKUNG: USB4 ist rückwärtskompatibel mit USB 3.2 und USB 2.0.
i ANMERKUNG: USB 4.0 unterstützt zwei 4K-Displays oder ein 8K-Display.
i ANMERKUNG: Wenn mit BIOS-Version 1.4.3 oder höher.

2. USB 3.2 Gen 1-Anschluss

Zum Anschluss von Geräten, wie z. B. externen Speichergeräten und Druckern. Bietet Datenübertragungsgeschwindigkeiten von bis zu 5 Gbps.

3. HDMI 2.1-Anschluss

Zum Anschließen an einen Fernseher, einen externen Bildschirm oder ein anderes HDMI-In-fähiges Gerät. Stellt Audio- und Videoausgang zur Verfügung.

4. Netzadapteranschluss

Schließen Sie einen Netzadapter an, um den Computer mit Strom zu versorgen und den Akku zu laden.

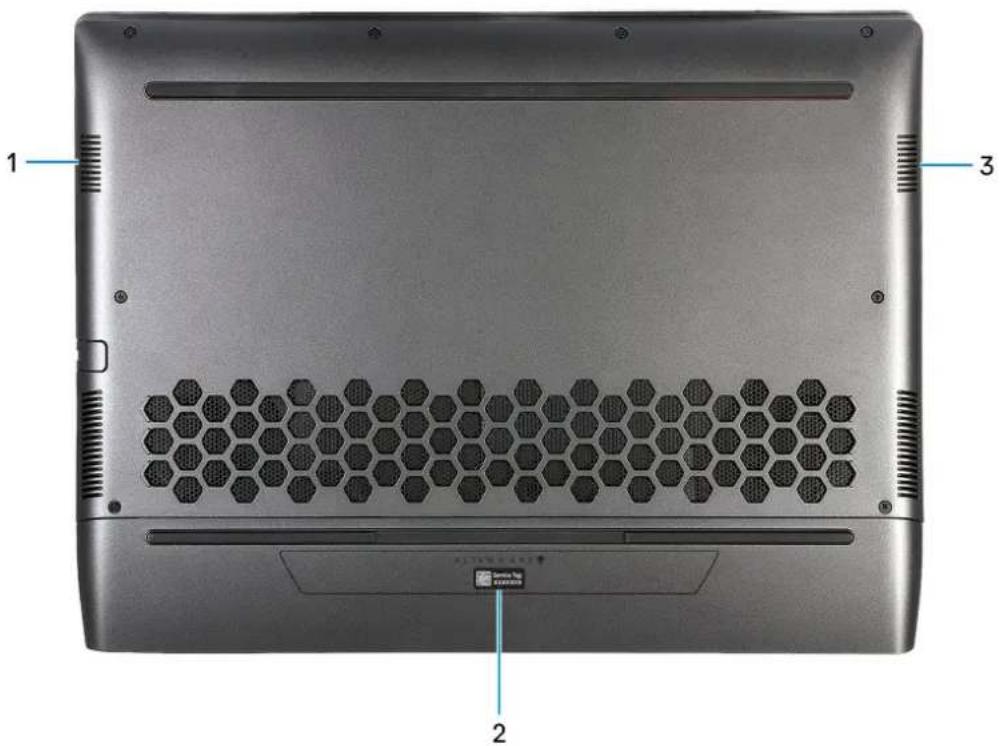

Unten

1. Linker Lautsprecher

Ermöglicht Audioausgabe.

1. Service-Tag-Etikett

Die Service-Tag-Nummer ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardware-Komponenten in Ihrem Computer identifizieren und auf die Garantieinformationen zugreifen können.

1. Rechter Lautsprecher

Ermöglicht Audioausgabe.

Technische Daten des Alienware m15 R7 AMD

Abmessungen und Gewicht

In der folgende Tabelle sind Höhe, Breite, Tiefe und Gewicht des Alienware m15 R7 AMD-Systems aufgeführt.

Tabelle 1. Abmessungen und Gewicht

Beschreibung Werte
Höhe:
	Höhe Vorderseite	12,90 mm (0,51 Zoll)
	Höhe Rückseite	20,60 mm (0,81 Zoll)
Breite		356,20 mm (14,02 Zoll)
Tiefe		272,50 mm (10,73 Zoll)
Gewichti|ANMERKUNG: Das Gewicht des Computers variiert je nach bestellter Konfiguration und Fertigungsunterschieden.		Bei Computern mit 56-Wh-Akku: 2,58 kg (5,69 lb)Bei Computern mit 86-Wh-Akku: 2,69 kg (5,93 lb)

Prozessor

In der folgenden Tabelle sind die Details der von Ihrem Alienware m15 R7 AMD unterstützten Prozessoren aufgeführt.

Tabelle 2. Prozessor

Beschreibung Option 1 Option 2
Prozessortyp	AMD Ryzen 7 6800H AMD Ryzen 9 6900HX
Wattleistung des Prozessors	45 W 45 W
Anzahl der Prozessor-Cores	8	8
Anzahl der Prozessor-Threads	16 16
Prozessorgeschwindigkeit	Bis zu 4,70 GHz Bis zu 4,90 GHz
Prozessorcache	20 MB 20 MB
Integrierte Grafikkarte	AMD Radeon-Grafikkarte AMD Radeon-Grafikkarte

Chipsatz

In der folgenden Tabelle sind die Details des von Ihrem Alienware m15 R7 AMD-System unterstützten Chipsatzes aufgeführt.

Tabelle 3. Chipsatz

Beschreibung Werte
Chipsatz	In Prozessor integriert
Prozessor	AMD Ryzen 7/9

Tabelle 3. Chipsatz (fortgesetzt)

Beschreibung Werte
DRAM-Busbreite	64 Bit
Flash-EPROM	32 MB
PCIe-Bus	Bis zu Gen4

Betriebssystem

Das Alienware m15 R7 AMD-System unterstützt die folgenden Betriebssysteme:

• Windows 11 Home (64 Bit)
- Windows 11 Pro (64 Bit)

Speicher

Die folgende Tabelle enthält die technischen Daten des Speichers für das Alienware m15 R7 AMD-System.

Tabelle 4. Arbeitsspeicher

Beschreibung Werte
Speichersteckplätze	Zwei SODIMM-Steckplätze
Speichertyp	DDR5
Speichergeschwindigkeit	4.800 MHz
Maximale Speicherkonfiguration	64 GB
Minimale Speicherkonfiguration	8 GB
Speichergröße pro Steckplatz	8 GB, 16 GB und 32 GB
Unterstützte Speicherkonfigurationen	Für Computer, die mit NVIDIA GeForce 3050 Ti-Grafikkarte ausgeliefert werden:8 GB, 1 x 8 GB, DDR5, 4800 MHz16 GB, 1 x 16 GB, DDR5, 4800 MHz16 GB, 2 x 8 GB, DDR5, 4800 MHz, Dual-ChannelFür Computer mit NVIDIA GeForce 3060/3070 Ti/3080 Ti-Grafikkarte8 GB, 1 x 8 GB, DDR5, 4800 MHz16 GB, 1 x 16 GB, DDR5, 4800 MHz16 GB, 2 x 8 GB, DDR5, 4800 MHz, Dual-Channel32 GB, 1 x 32 GB, DDR5, 4800 MHz32 GB, 2 x 16 GB, DDR5, 4800 MHz, Dual-Channel64 GB, 2 x 32 GB, DDR5, 4800 MHz, Dual-Channel

Externe Ports

In den folgenden Tabellen sind die externen Ports Ihres Alienware m15 R7 AMD-Systems aufgeführt.

Tabelle 5. Externe Ports

Beschreibung Werte
Netzwerkanschluss	Ein RJ45-Port
USB-Ports	Zwei USB 3.2-Gen 1-AnschlüsseEin USB 3.2 Gen 1-Port mit PowerShareEin USB 3.2 Gen 2-Typ-C-Anschluss mit DisplayPort, bei Computern mit NVIDIA GeForce RTX 3050 Ti-Grafikkarte oderEin USB 4.0-Port (Typ C) für Computer mit einer NVIDIA GeForce RTX 3060/3070 Ti/3080/3080 Ti-Grafikkarte i|ANMERKUNG:Wenn mit BIOS-Version 1.4.3 oder höher.
Audiport	Eine universelle Audiobuchse
Video-Anschluss	Ein HDMI 2.1-Anschluss
Speicherkartenleser	Nicht unterstützt
Netzadapteranschluss	Ein DC-In-Anschluss (7,4 mm x 5,1 mm)
Sicherheitskabeleinschub	Nicht unterstützt

Interne Steckplätze

In der folgenden Tabelle sind die internen Steckplätze des Alienware m15 R7 AMD aufgeführt.

Tabelle 6. Interne Steckplätze

Beschreibung Werte

M.2

Ein M.2-2230-Steckplatz für WLAN- und Bluetooth-Kombi-KarteEin M.2-2230/2280-Steckplatz für Solid-State-Laufwerke für Computer mit NVIDIA GeForce RTX 3050 Ti-GrafikkarteZwei M.2-2230/2280-Steckplätze für Solid-State-Laufwerke für Computer mit NVIDIA GeForce RTX 3060/3070 Ti/3080 Ti-GrafikkarteANMERKUNG: Weitere Informationen über die Funktionen der verschiedenen Arten von M.2-Karten finden Sie im Wissensdatenbank-Artikel aufwww.dell.com/support.

Ethernet

Die folgende Tabelle listet die Spezifikationen des verdrahteten Ethernet-LAN (Local Area Network) des Alienware m15 R7 AMD auf.

Tabelle 7. Ethernet – Technische Daten

Beschreibung Werte
Modellnummer	Realtek RTL8111H-CG, für Computer mit einer NVIDIA GeForce RTX 3050 Ti-Grafikkarte

Tabelle 7. Ethernet – Technische Daten (fortgesetzt)

Beschreibung Werte
	Realtek RTL8125BGS, bei Computern mit NVIDIA GeForce RTX 3060/3070 Ti/3080 Ti-Grafikkarte
Übertragungsrate	10/100/1000 Mbit/s für Computer mit einer NVIDIA GeForce RTX 3050 Ti-Grafikkarte10/100/1000/2500 Mbit/s für Computer mit NVIDIA GeForce RTX 3060/3070 Ti/3080 Ti-Grafikkarte

Wireless-Modul

In der folgenden Tabelle sind die technischen Daten des unterstützten WLAN-Moduls (Wireless Local Area Network) des Alienware m15 R7 AMD aufgeführt.

Tabelle 8. Wireless-Modul – Technische Daten

Beschreibung Option 1 Option 2
Modellnummer	MediaTek MT7921 Qualcomm WCN6856-DBS
Übertragungsrate	Bis zu 1.200 Mbit/s Bis zu 3.571 Mbit/s
Unterstützte Frequenzbänder	2,4 GHz/5 GHz 2,4 GHz/5 GHz/6 GHz
WLAN-Standards	Wi-Fi 802.11a/b/gWi-Fi 4 (Wi-Fi 802.11n)Wi-Fi 5 (Wi-Fi 802.11ac)Wi-Fi 6 (Wi-Fi 802.11ax)	Wi-Fi 802.11a/b/gWi-Fi 4 (Wi-Fi 802.11n)Wi-Fi 5 (Wi-Fi 802.11ac)Wi-Fi 6 (Wi-Fi 802.11ax)Wi-Fi 6E (Wi-Fi 802.11ax)iANMERKUNG: Die oben genannte WLAN-Konfiguration ist nur in bestimmten Regionen und bei bestimmten Produktkonfigurationen verfügbar.
Verschlüsselung	WEP 64 Bit und 128 BitAES-CCMPTKIP	WEP 64 Bit und 128 BitAES-CCMPTKIP
Bluetooth	Bluetooth 5.2 Bluetooth 5.3

Audio

Die folgende Tabelle enthält die technischen Daten des Audios für das Alienware m15 R7 AMD-System.

Tabelle 9. Audio

Beschreibung Werte
Audio-Controller	Realtek ALC3254
Stereo-Konvertierung	Unterstützt
Interne Audioschnittstelle	High-Definition-Audio-Schnittstelle

Tabelle 9. Audio (fortgesetzt)

Beschreibung Werte
Externe Audioschnittstelle		Eine universelle AudiobuchseEin HDMI 2.1-Anschluss
Anzahl der Lautsprecher		2
Interner Verstärker		Unterstützt
Externe Lautstärkeregler		Tastenkombinationen
Lautsprecherausgang:
	Durchschnittliche Lautsprecherausgabe	2 W
	Spitzenwert der Lautsprecherausgabe	2,5 W
Subwoofer-Ausgang		Nicht unterstützt
Mikrofon		Digital-Array-Mikrofone in der Kamerabaugruppe

Bei Lagerung

In diesem Abschnitt sind die Speicheroptionen des Alienware m15 R7 AMD-Systems aufgeführt.

Ihr Alienware m15 R7 AMD unterstützt eine der folgenden Storage-Konfigurationen:

• Ein M.2-2230/2280-Steckplatz für Solid-State-Laufwerke für Computer mit NVIDIA GeForce RTX 3050 Ti-Grafikkarte
• Zwei M.2-2230/2280-Steckplätze für Solid-State-Laufwerke für Computer mit NVIDIA GeForce RTX 3060/3070 Ti/3080 Ti-Grafikkarte

Das primäre Laufwerk des Alienware m15 R7 AMD-Systems variiert je nach Storage-Konfiguration. Bei Computern mit einem M.2-Laufwerk ist das primäre Laufwerk das M.2-Laufwerk mit installiertem Betriebssystem.

Tabelle 10. Speicherspezifikationen

Speichertyp Schnittstellentyp Kapazität
M.2-2230-Solid-State-Laufwerk	PCIe Gen4 x4 NVMe, bis zu 64 Gbit/s	Bis zu 256 GB
M.2-2280-Solid-State-Laufwerk PCIe Gen	4 x4 NVMe, bis zu 64 Gbit/s	• M.2-Kartensteckplatz 1: Bis zu 4 TB• M.2-Kartensteckplatz 2: Bis zu 2 TB

Tastatur

Die folgende Tabelle enthält die technischen Daten der Tastatur für das Alienware m15 R7 AMD-System.

Tabelle 11. Tastatur

Beschreibung Werte
Tastaturtyp	RGB mit 1 ZoneRGB pro TasteRGB pro Taste, mechanische Cherry-Tastatur
Tastaturlayout	QWERTY
Anzahl der Tasten	USA und Kanada: 85 TastenGroßbritannien: 86 Tasten

Tabelle 11. Tastatur (fortgesetzt)

Beschreibung Werte
	Japan: 89 Tasten
Tastaturgröße	X = 19,05 mm TastenhöheY = 19,05 mm Tastenabstand
Tastenkombinationen	Auf einigen Tasten Ihrer Tastatur befinden sich zwei Symbole. Diese Tasten können zum Eintippen von Sonderzeichen oder zum Ausführen von Sekundärfunktionen verwendet werden. Zum Eintippen von Sonderzeichen drücken Sie die Umschalttaste und die entsprechende Taste. Zum Ausführen von Sekundärfunktionen drücken Sie auf Fn und auf die entsprechende Taste.ANMERKUNG: Sie können die primäre Funktionsweise der Funktionstasten (F1–F12) durch Änderung von Function Key Behavior im BIOS-Setup-Programm festlegen.Weitere Informationen finden Sie unterTastenkombinationen.

Kamera

Die folgende Tabelle enthält die technischen Daten der Kamera für das Alienware m15 R7 AMD-System.

Tabelle 12. Kamera

Beschreibung Werte
Anzahl der Kameras		Eins
Kameratyp		Für Computer mit einem 165-Hz-Display: eine HD-RGB-KameraFür Computer mit einem 240-Hz- und 360-Hz-Display: eine HD-RGB-Infrarotkamera
Position der Kamera		Vorderseite
Kamerasensortyp		CMOS Sensortechnologie
Kameraauflösung:
	Standbild	0,92 Megapixel
	Video	1280 x 720 (HD) bei 30 fps
Auflösung der Infrarotkamera:
	Standbild	0,23 Megapixel
	Video	640 x 360 bei 30 FPS
Diagonaler Betrachtungswinkel:
	Kamera	75,8 Grad
	Infrarot-Kamera	75,8 Grad

Touchpad

Die folgende Tabelle beschreibt die technischen Daten des Touchpads für das Alienware m15 R7 AMD-System.

Tabelle 13. Touchpad – Technische Daten

Beschreibung Werte
Touchpad-Auflösung:
	Horizontal	1217
	Vertical	681
Touchpad-Abmessungen:
	Horizontal	105 mm (4,13 Zoll)
	Vertical	60 mm (2,36 Zoll)
Touchpad-Gesten Weitere Informationen über Touchpad-Gesten		für Windowsfinden Sie im Microsoft Knowledge Base-Artikel untersupport.microsoft.com.

Netzadapter

Die folgende Tabelle enthält die technischen Daten des Netzadapters für das Alienware m15 R7 AMD-System.

Tabelle 14. Netzadapter – Technische Daten

Beschreibung Option 1 Option		2 Option 3
Typ		180-W-Netzadapter 240-W-Netzadapter 240-W-SFF-Netzadapter
Anschlussabmessungen:
	Außendurchmesser	7,40 mm 7,40 mm 7,40 mm
	Innendurchmesser	5,10 mm 5,10 mm 5,10 mm
Eingangsspannung		100–240 V Wechselspannung 100–240 V Wechselspannung 100–240 V Wechselspannung
Eingangsfrequenz		50 Hz–60 Hz 50 Hz–60 Hz 50 Hz–60 Hz
Eingangsstrom (maximal)		2,34 A 3,50 A	3,50 A
Ausgangsstrom (Dauerstrom)		9,23 A 12,31 A	12,31 A
Ausgangsnennspannung		19,50 V Gleichspannung	19,50 V Gleichspannung	19,50 V Gleichspannung
Temperaturbereich:
	Betrieb	0 °C bis 40 °C (32 °F bis 104 °F)	0 °C bis 40 °C (32 °F bis 104 °F)	0 °C bis 40 °C (32 °F bis 104 °F)
	Storage	-40 °C bis 70 °C (-40 °F bis 158 °F)	-40 °C bis 70 °C (-40 °F bis 158 °F)	-40 °C bis 70 °C (-40 °F bis 158 °F)
△VORSICHT: Die Temperaturbereiche für Betrieb und Lagerung können je nach Komponente variieren, sodass das Betreiben oder Lagern des Geräts außerhalb dieser Bereiche die Leistung bestimmter Komponenten beeinträchtigen kann.

Akku

Die folgende Tabelle enthält die technischen Daten der Batterie für das Alienware m15 R7 AMD-System.

Tabelle 15. Batterie – Technische Daten

Beschreibung Option 1 Option 2
Batterietyp		„Intelligenter“ Lithium-lonen-Akku mit 3 Zellen (56 Wh)	„Intelligenter“ Lithium-lonen-Akku mit 6 Zellen (86 Wh)
Batteriespannung		13,20 V Gleichspannung	13,20 V Gleichspannung13,35 V Gleichspannung
Batteriegewicht (maximal)		0,26 kg (0,57 lb) 0,34 kg (0,75 lb)
Batterieabmessungen:
	Höhe	77,70 mm (3,06 Zoll) 7,56 mm (0,30 Zoll)
	Breite	295,20 mm (11,62 Zoll) 295,20 mm (11,62 Zoll)
	Tiefe	7,56 mm (0,30 Zoll) 77,70 mm (3,06 Zoll)
Temperaturbereich:
	Betrieb	0 °C bis 70 °C (32 °F bis 158 °F)	0 °C bis 70 °C (32 °F bis 158 °F)
	Storage	-20 °C bis 65 °C (-4 °F bis 149 °F) -20 °C bis 65 °C (-4 °F bis 149 °F)
Batteriebetriebsdauer Hängt von den vorherrechnenden Betriebsbedingungen ab und kann unter gewissen verbrauchsintensiven Bedingungen erheblich kürzer sein.			Hängt von den vorherrschenden Betriebsbedingungen ab und kann unter gewissen verbrauchsintensiven Bedingungen erheblich kürzer sein.
Batterieladezeit (ca.)ANMERKUNG: Mit der Dell Power Manager Anwendung können Sie die Ladezeit, die Dauer, die Start- und Endzeit und weitere Aspekte steuern. Weitere Informationen zu Dell Power Manager finden Sie unter Me and My Dell (Ich und mein Dell) aufwww.dell.com.		Normales Laden: 3 Stunden bei ausgeschaltetem ComputerExpressCharge: 2 Stunden bei ausgeschaltetem Computer	Normales Laden: 3 Stunden bei ausgeschaltetem ComputerExpressCharge: 2 Stunden bei ausgeschaltetem Computer
Knopfzellenbatterie		CR2032 CR2032
△VORSICHT: Die Temperaturbereiche für Betrieb und Lagerung können je nach Komponente variieren, sodass das Betreiben oder Lagern des Geräts außerhalb dieser Bereiche die Leistung bestimmter Komponenten beeinträchtigen kann.

Display

Die folgende Tabelle enthält die technischen Daten des Displays für Alienware m15 R7 AMD.

Tabelle 16. Anzeige – technische Daten

Beschreibung Option 1 Option	2 Option 3
Display-Typ	15,6-Zoll-FHD-Bildschirm 15,6-	Zoll-FHD-Bildschirm 15,6-Zoll-Q	HD-Bildschirm

Tabelle 16. Anzeige – technische Daten (fortgesetzt)

Beschreibung Option 1 Option		2 Option 3
Bildschirmtechnologie		Weiter Betrachtungswinkel (WVA)	Weiter Betrachtungswinkel (WVA)	Weiter Betrachtungswinkel (WVA)
Abmessungen des Bildschirms (aktiver Bereich):
	Höhe	193,59 mm (7,62 Zoll) 193,59 m	m (7,62 Zoll) 193,62 mm (7,62 Zoll)
	Breite	344,16 mm (13,55 Zoll) 344,16	mm (13,55 Zoll) 344,22 mm (13,55 Zoll)
	Diagonale	394,87 mm (15,55 Zoll)	394,87 mm (15,55 Zoll)	394,94 mm (15,55 Zoll)
Systemeigene Auflösung des Bildschirms		1920 x 1080 1920 x 1080 2560	x 1440
Luminanz (Standard)		300 cd/qm 300 cd/qm 400 cd	/qm
Megapixel		2,07 2,07 3,69
Farbspektrum		100 % sRGB 100 % sRGB	99 % DCI-P3
Pixel pro Zoll (PPI)		141	141	188.3
Kontrastverhältnis (typ.)		1.000:1	1.000:1	1.000:1
Reaktionszeit (max.)		Mit Overdrive: 3 msOhne Overdrive: 8 ms	Mit Overdrive: 1 msOhne Overdrive: 3 ms	Mit Overdrive: 2 msOhne Overdrive: 6 ms
Bildwiederholfrequenz		165 Hz	360 Hz	240 Hz
Horizontaler Betrachtungswinkel		+/- 85 Grad	+/- 85 Grad	+/- 85 Grad
Vertikaler Betrachtungswinkel		+/- 85 Grad	+/- 85 Grad	+/- 85 Grad
Bildpunktgröße		0,18 mm 0,18 mm	0,13 mm
Leistungsaufnahme (maximal)		6 W	7,60 W	8,55 W
Blendfreies und Hochglanz-Design im Vergleich		Reflexionsarm	Reflexionsarm	Reflexionsarm
Touchoptionen		Nicht unterstützt	Nicht unterstützt	Nicht unterstützt
Adaptive-Sync-Unterstützung		G-SYNC, FreeSync, Advanced Optimus	G-SYNC, FreeSync, Advanced Optimus	G-SYNC, FreeSync, Advanced Optimus

GPU - Integriert

Die folgende Tabelle enthält die technischen Daten der vom Alienware m15 R7 AMD-System unterstützten integrierten GPU (Grafikprozessor).

Tabelle 17. GPU – Integriert

Controller	Speichergröße	Prozessor
AMD Radeon-Grafikkarte	Gemeinsam genutzter Systemspeicher	AMD Ryzen 7/9

GPU - Separat

Die folgende Tabelle enthält die technischen Daten der von Ihrem Alienware m15 R7 AMD unterstützten separaten GPU (Grafikprozessor).

Tabelle 18. GPU - Separat

Controller Speichergröße Speichertyp
NVIDIA GeForce RTX 3050 Ti 4 GB GDDR6
NVIDIA GeForce RTX 3060 6 GB GDDR6
NVIDIA GeForce RTX 3070 Ti 8 GB GDDR6
NVIDIA GeForce RTX 3080 Ti 16 GB GDDR6

Betriebs- und Lagerungsumgebung

In dieser Tabelle sind die Betriebs- und Lagerungsspezifikationen Ihres Alienware m15 R7 AMD-System aufgeführt.

Luftverschmutzungsklasse: G1 gemäß ISA-S71.04-1985

Tabelle 19. Computerumgebung

Beschreibung Betrieb Storage
Temperaturbereich	0 °C bis 35 °C (32 °F bis 95 °F)	-40 °C bis 65 °C (-40 °F bis 149 °F)
Relative Luftfeuchtigkeit (maximal)	10 % bis 90 % (nicht kondensierend)	0 % bis 95 % (nicht kondensierend)
Vibration (maximal)*	0,66 G Effektivbeschleunigung (GRMS) 1,30 g Effektivbeschleunigung (GRMS)
Stoß (maximal)	110 g† 160 g†
Höhenbereich	-15,2 m bis 3048 m (-49,87 ft bis 10.000 ft)	-15,2 m bis 10668 m (-49,87 ft bis 35.000 ft)
△|VORSICHT: Die Temperaturbereiche für Betrieb und Lagerung können je nach Komponente variieren, sodass das Betreiben oder Lagern des Geräts außerhalb dieser Bereiche die Leistung bestimmter Komponenten beeinträchtigen kann.

* Gemessen über ein Vibrationsspektrum, das eine Benutzerumgebung simuliert.
† gemessen mit einem Halbsinus-Impuls von 2 ms.

Tastenkombinationen des Alienware m15 R7 AMD

i ANMERKUNG: Die Tastaturzeichen können je nach Tastatursprachkonfiguration variieren. Die in Tastenkombinationen verwendeten Tasten bleiben in allen Sprachkonfigurationen gleich.

Auf einigen Tasten Ihrer Tastatur befinden sich zwei Symbole. Diese Tasten können zum Eintippen von Sonderzeichen oder zum Ausführen von Sekundärfunktionen verwendet werden. Das Symbol auf dem unteren Teil der Taste gibt das Zeichen an, das eingegeben wird, wenn die Taste gedrückt wird. Wenn Sie Umschalten und die Taste drücken, wird das Symbol ausgegeben, das im oberen Bereich der Taste angegeben ist. Wenn Sie beispielsweise 2, wird 2 eingegeben. Wenn Sie Umschalten + 2 drücken, wird @ eingegeben.

Die Tasten F1–F12 in der oberen Reihe der Tastatur sind Funktionstasten für die Multimedia-Steuerung, wie durch das Symbol am unteren Rand der Taste angezeigt. Drücken Sie die Funktionstaste zum Aufrufen der durch das Symbol dargestellten Aufgabe. Zum Beispiel wird durch Drücken der Taste F1 der Ton stummgeschaltet (weitere Informationen finden Sie in der Tabelle unten).

Wenn die Funktionstasten F1 bis F12 jedoch für bestimmte Softwareanwendungen benötigt werden, kann die Multimedia-Funktion durch Drücken von Fn + Esc deaktiviert werden. Dann wird die Multimedia-Steuerung durch Drücken der Taste Fn und der entsprechenden Funktionstaste ausgeführt. Zum Beispiel wird der Ton durch Drücken von Fn + F1 stummgeschaltet.

ANMERKUNG: Sie können auch die primäre Funktionsweise der Funktionstasten (F1–F12) durch Änderung der Funktionsweise der Funktionstasten im BIOS-Setup-Programm festlegen.

Tabelle 20. Liste der Tastenkombinationen

Tasten Beschreibung
	Vollgeschwindigkeitsmodus deaktivieren/aktivieren
	Helligkeit der Tastaturhintergrundbeleuchtung anpassen
	Auf externe Anzeige umschalten
	Windows Connect-App starten, um Bluetooth-Geräte anzuzeigen
	Verringerung der Bildschirm-Helligkeit
	Erhöhung der Bildschirm-Helligkeit
	Touchpad deaktivieren/aktivieren

Ihr Computer verfügt über vorprogrammierte Makrotasten, die es Ihnen ermöglichen, mehrere Aktionen mit einem einzigen Tastendruck auszuführen.

Tabelle 21. Liste der Makrotasten

Tasten Beschreibung
	MakrotastenANMERKUNG: Sie können Modi konfigurieren und mehrere Aufgaben für die Makrotasten auf der Tastatur zuweisen.

Ihr Computer verfügt über dedizierte Tasten, mit denen Sie die Audiofunktionen des Computers mit einem einzigen Tastendruck steuern können.

Tabelle 22. Liste der Tasten zum Steuern der Audiofunktionen

Tasten Beschreibung
	Mikrofon stumm schalten
	Lautsprecher stumm schalten
	Lautstärke erhöhen
	Lautstärke reduzieren

Low blue light

⚠️WARNUNG: Eine längere Exposition gegenüber blauem Licht vom Bildschirm kann zu Langzeiteffekten wie z. B. Belastung der Augen, Ermüdung der Augen oder Schädigung der Augen führen.

Blaues Licht ist eine Farbe im Lichtspektrum, die eine kurze Wellenlänge und hohe Energie hat. Eine längere Exposition gegenüber blauem Licht, besonders aus digitalen Quellen, kann Schlafstörungen verursachen und zu Langzeiteffekten wie z. B. Belastung der Augen, Ermüdung der Augen oder Schädigung der Augen führen.

Der Bildschirm dieses Computers ist so konzipiert, dass er blaues Licht minimiert und die Anforderungen des TÜV Rheinland an Displays mit geringer Blaulichtemission erfüllt.

Der Modus „Low Blue Light“ ist werksseitig aktiviert, sodass keine weitere Konfiguration erforderlich ist.

Um das Risiko einer Belastung für die Augen zu reduzieren, wird außerdem Folgendes empfohlen:

• Positionieren Sie das Display in einem bequemen Anzeigeabstand zwischen 20 und 28 Zoll (50 bis 70 cm) von Ihren Augen.
• Blinzeln Sie häufig, um die Augen zu befeuchten, benetzen Sie die Augen mit Wasser oder verwenden Sie geeignete Augentropfen.
• Sehen Sie während der Pause von Ihrem Bildschirm weg und betrachten Sie mindestens 20 Sekunden ein entferntes Objekt in etwa 6 m Entfernung.
• Machen Sie alle zwei Stunden eine längere Pause von 20 Minuten.

Alienware Command Center (AWCC) ermöglicht die Anpassung und Optimierung der Gaming-Erfahrung über eine einzelne Schnittstelle. Das AWCC-Dashboard zeigt die zuletzt gespielten oder hinzugefügten Games und bietet Game-spezifische Informationen, Designs, Profile sowie Zugriff auf die Computereinstellungen. Sie können rasch auf Einstellungen zugreifen, die sich entscheidend auf die Gaming-Erfahrung auswirken, wie z. B. Game-spezifische Profile und Designs, Beleuchtung, Makros und Audio.

AWCC unterstützt auch AlienFX 2.0. Mit AlienFX können Sie Game-spezifische Lichtzuordnungen erstellen, zuweisen und freigeben und die Gaming-Erfahrung auf diese Weise optimieren. Außerdem haben Sie die Möglichkeit, Ihre eigenen, individuellen Lichteffekte zu erstellen und diese auf den Computer und/oder alle angeschlossenen Peripheriegeräte anzuwenden. AWCC integriert periphere Bedienelemente, um eine einheitliche Erfahrung zu gewährleisten und es Ihnen zu ermöglichen, diese Einstellungen mit Ihrem Computer oder Game zu verknüpfen.

Dieser Computer verfügt über die folgenden AlienFX-Beleuchtungszonen:

• Tastatur
• AlienHead-Betriebsschalter
- AlienHead-LED auf der Rückseite des Displays

i ANMERKUNG: Die AlienFX-Beleuchtung unterstützt bis zu 16,8 Millionen verschiedene Farben.

i|ANMERKUNG: Informationen über die Position der AlienFX-Beleuchtungszonen auf Ihrem Computer finden Sie in AWCC.

AWCC unterstützt die folgenden Merkmale:

• FX: Erstellen und Verwalten der AlienFX-Zonen.
• Fusion: Beinhaltet die Fähigkeit, die Game-spezifischen Funktionen für die Verwaltung von Strom, Klang und Temperatur anzupassen.
• Peripheral Management: Verleiht die Fähigkeit, Peripheriegeräte im Alienware Command Center anzuzeigen und dort zu verwalten. Unterstützt wichtige Einstellungen für Peripheriegeräte und ordnet diese anderen Funktionen, wie Profilen, Makros, AlienFX und der Game-Bibliothek, zu.

AWCC unterstützt zudem die Überwachung von Klangverwaltung, Temperatursteuerung, CPU, GPU und Arbeitsspeicher (RAM). Weitere Informationen zu AWCC finden Sie in der Online-Hilfe zu Alienware Command Center oder in der Wissensdatenbank-Ressource unter www.dell.com/support.

Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware

Selbsthilfe-Ressourcen

Über diese Online-Selbsthilfe-Ressourcen erhalten Sie Informationen und Hilfe zu Alienware-Produkten und -Services:

Tabelle 23. Alienware-Produkte und Online-Selbsthilfe-Ressourcen

Selbsthilfe-Ressourcen Ort der Ressource
Informationen zu Produkten und Services von Alienware www.alienware.com
My Dell-App
Tipps
Support kontaktieren Geben Sie in der Windows-Suche Support	kontaktieren einund drücken Sie dieEingabetaste.
Onlinehilfe für Betriebssystemwww.dell.com/support/windows
Greifen Sie auf Top-Lösungen, Diagnosen, Treiber und Downloads zu und erfahren Sie mithilfe von Videos, Handbüchern und Dokumenten mehr über Ihren Computer.	Ihr Alienware Computer wird eindeutig durch eine Service-Tag-Nummer oder einen Express-Servicecode identifiziert. Um die relevanten Supportressourcen für Ihren Dell Computer anzuzeigen, geben Sie unterwww.dell.com/supportdie Service-Tag-Nummer oder den Express-Servicecode ein.Weitere Informationen dazu, wie Sie das Service-Tag Ihres Computers finden, finden Sie unterSuchen des Service-Tags Ihres Computers.
Videos mit Schritt-für-Schritt-Anweisungen zur Wartung des Computers	www.youtube.com/alienwareservices

Kontaktaufnahme mit Alienware

Informationen zur Kontaktaufnahme mit Alienware für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.alienware.com.

i ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/Ihrer Region eventuell nicht verfügbar.

i|ANMERKUNG: Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog finden.
