Produkttyp	Video-Türsprechanlage mit Kodeschloss
Außenpanel mit Kamera	CMOS-Kamera, 650 TV-Linien, IR-Dioden, Blickwinkel: horizontal 96°, vertikal 64°
Monitor	7" TFT-LCD, ultraflach, farbenfroh, freihändig, Auflösung 480x800
Stromversorgung Außenpanel	12V DC (vom Monitor)
Stromversorgung Monitor	15V DC 1200mA
Leistungsaufnahme Monitor	Standby <1W, Betrieb <6W
Gesprächszeit	120 Sekunden
Überwachungszeit	40 Sekunden
Abmessungen Außenpanel	149,5 x 63,2 x 24 mm
Abmessungen Monitor	200 x 138 x 23 mm
Nettogewicht Außenpanel	0,32 kg
Nettogewicht Monitor	0,45 kg
Arbeitstemperatur Außenpanel	-25°C bis +50°C
Arbeitstemperatur Monitor	-5°C bis 50°C
Wetterschutz Außenpanel	IP44
Funktionen	Sprechen, Überwachen, Türöffner, Interkom, Code-Eingabe, Stummschaltung, Menüeinstellungen (Helligkeit, Farbe, Lautstärke, Klingelton)
Reinigung und Wartung	Nur mit weichem Tuch reinigen; keine aggressiven Reinigungsmittel; nicht demontieren; vor hoher Feuchtigkeit und Hitze schützen
Sicherheitshinweise	Montage durch Fachpersonal empfohlen; keine eigenmächtigen Reparaturen; Gerät nicht fallen lassen; Anschluss nur spannungsfrei
Hersteller	ORNO-LOGISTIC Sp. z o.o.

Häufig gestellte Fragen - OR-VID-VP-1073 VIBELL

Wie installiere ich die Außenkassette?

Wie ändere ich den Türöffner-Code?

Wie setze ich den Code auf Werkseinstellungen zurück?

Wie schalte ich den Stummmodus ein?

Wie stelle ich die Klingellautstärke ein?

Warum habe ich kein Bild oder Ton?

Das Bild ist unscharf oder blass.

Der Türöffner funktioniert nicht zuverlässig.

Kann ich mehrere Monitore anschließen?

Wie reinige ich das Gerät richtig?

BEDIENUNGSANLEITUNG OR-VID-VP-1073 VIBELL

AUßENPANEL MIT KAMERA
VERSORGUNGSSPANNUNG:	12V DC (von einem Monitor)
KAMERA-TYP:	CMOS
BLICKWINKEL DER KAMERA:	Vertikale 64°, Horizontal 96°
KAMERA-AUFLÖSUNG:	650 TV-Linien
KAMERA-BELEUCHTUNG:	IR-Dioden
ARBEITSTEMPERATUR:	- 25°C+ 50°C
ABMESSUNGEN:	149,5 x 63,2 x 24mm
NETTOGEWICHT:	0,32kg

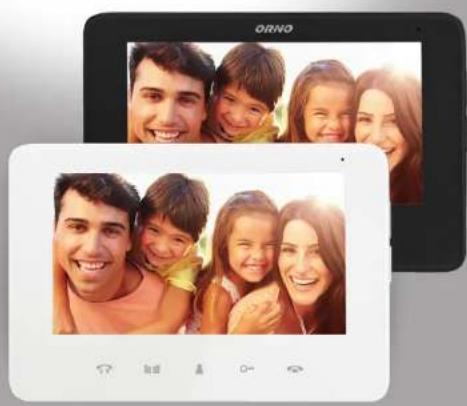

MONITOR
VERSORGUNGSSPANNUNG:	15V DC 1200mA
MONITOR-TYP:	ultraflach, farbenfroh, freihändig
ANZEIGE:	7" TFT-LCD
STROMVERBRAUCH:	Standby <1W; Betrieb <6W
BILDSCHIRMAUFLÖSUNG:	480x800
GESPRÄCHSZEIT:	120 Sek.
ÜBERWACHUNGSZEIT:	40 Sek.
ARBEITSTEMPERATUR:	-5°C → 50°C
ABMESSUNGEN:	200 x 138 x 23mm
NETTOGEWICHT:	0,45kg

HERSTELLER

ORNO-LOGISTIC Sp. z o.o.

BETRIEBS- UND MONTAGEANLEITUNGEN

SCUTI VIDEO-TÜRSPRECHANLAGE MIT KODESCHLOSS

OR-VID-VP-1073

Merkmale Einstellen 35

Set-Konstruktion 36

Montage 37

Montage des internen Monitors 39

Schaltplan 40

Betrieb 42

Reinigung und Wartung 47

Fehlerbehebung 47

Technische Daten 48

WICHTIG

VORBEMERKUNGEN

Vor Anschluss und Nutzung des Gerätes machen Sie sich mit der vorliegenden Bedienungsanleitung sorgfältig vertraut. Bei Problemen mit dem Verständnis deren Inhalts kontaktieren Sie bitte den Verkäufer des Gerätes.

Eine selbständige Montage und Inbetriebnahme des Gerätes ist unter der Bedingung möglich, dass der Monteur über Grundwissen im Bereich der Elektrik verfügt und entsprechende Werkzeuge verwendet. Es wird jedoch empfohlen, dass die Montage des Gerätes von entsprechend qualifiziertem Personal ausgeführt wird.

Der Hersteller haftet nicht für Beschädigungen, die sich aus nicht fachgerechter Montage oder Einsatz der Anlage ergeben. Die Durchführung eigenmächtiger Reparaturen und Modifikationen hat den Verlust der Garantie zur Folge!

Da die technischen Daten ständigen Änderungen unterliegen, behält sich der Hersteller das Recht vor, Änderungen an den Produkteigenschaften vorzunehmen und andere konstruktive Lösungen einzuführen, die die Parameter und funktionellen Eigenschaften des Produkts nicht beeinträchtigen. Für weitere Informationen zu ORNO-Produkten besuchen Sie bitte die Website: www.orno.pl

Ormo-Logistic Sp. z o.o. haftet nicht für die Folgen der Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung. Ormo-Logistic Sp. z o.o. behält sich das Recht vor, Änderungen in der Bedienungsanleitung vorzunehmen - die aktuelle Version kann unter www.orno.pl heruntergeladen werden. Alle Rechte an Übersetzung/Dolmetschen und Urheberrechte an dieser Bedienungsanleitung sind vorbehalten.

Jeder Haushalt ist ein Anwender von Elektro- und Elektronikgeräten und damit ein potenzieller Erzeuger von Abfällen, die für Mensch und Umwelt aufgrund des Vorhandenseins von gefährlichen Stoffen, Gemischen und Komponenten in den Geräten gefährlich sind. Andererseits sind Altgeräte ein wertvoller Rohstoff, aus dem Rohstoffe wie Kupfer, Zinn, Glas, Eisen und andere zurückgewonnen werden können.

Das Symbol der durchgestrichenen Mülltonne auf der Verpackung, dem Gerät oder den dazugehörigen Dokumenten weist auf die Notwendigkeit der getrennten Sammlung von Elektro- und Elektronikaltgeräten hin. Auf diese Weise gekennzeichnete Produkte dürfen nicht zusammen mit anderen Abfällen entsorgt werden. Die Kennzeichnung weist gleichzeitig darauf hin, dass die Geräte nach dem 13. August 2005 in Verkehr gebracht wurden. Es liegt in der Verantwortung des Benutzers, die Altgeräte zur ordnungsgemäßen Behandlung an eine dafür vorgesehene Sammelstelle zu bringen. Informationen über das verfügbare System zur getrennten Sammlung erhalten Sie bei den örtlichen Behörden oder beim Händler, bei dem das Produkt gekauft wurde.

MERKMALE EINSTELLEN

1 x Monitor

- 1 x Monitor-Montagerahmen

- 5 x Schrauben

- 1 x Diode

- 1 x Externe Kassette

1 x Schutzdach

- 5x Montagestifte

- 1x Bedienungs- und Montageanleitungen

- 1x Netzteil-Versorgung

- 1x Inbusschlüssel

- 1x 5m Kabel

1. Externe Kassette

MONTAGE

1. Installation der externen Kassette

1. Lösen Sie mit einem Inbusschlüssel die Schraube im unteren Teil der äußeren Kassette und entfernen Sie die Regendecke.

1

2

1. Befestigen Sie den Regenschutz mit Schrauben an der Wand.

Die empfohlene Höhe der Kamera beträgt 1,4 \~1,7 m.

1

2

1. Schließen Sie die Kabel entsprechend dem Schaltplan an und stellen Sie die Lautstärke der Außenkassette ein.

1. Nehmen Sie das Namensschild heraus und füllen Sie es aus.

1. Legen Sie die äußere Kassette in die Regenhaube. Denken Sie daran, die Kamera so zu platzieren, dass sie nicht direkt dem Sonnenlicht oder Regen ausgesetzt ist. Verwenden Sie einen Inbusschlüssel und befestigen Sie die Kassette mit Schrauben.

1. Verwenden Sie die Schrauben, um den mitgelieferten Montagerahmen an der Wand zu befestigen.

1. Hängen Sie den Monitor an den Montagerahmen, verbinden Sie die einzelnen Kabel und stecken Sie dann das Netzteil in eine Steckdose.

1. Anschlussschema für einen Monitor und eine externe Kassette

Beschreibung:

1. Die Anschlüsse 1,2,3,4,8 der externen Kassette werden an die Anschlüsse O11, O12, O13, O14, O15 des internen Monitors angeschlossen.
2. Die Anschlüsse 5, 6 der externen Kassette werden an den elektrischen Türöffner angeschlossen.
3. Die Anschlüsse 6, 7 der externen Kassette werden an das Magnetschloss angeschlossen.
4. Der NO COM-Anschluss des internen Monitors wird entsprechend mit dem Gate verbunden.
5. Der +- Anschluss des internen Monitors wird an die Stromversorgung angeschlossen.

Wichtig: Schließen Sie nicht gleichzeitig den elektrischen Türöffner und das Magnetschloss an. Wählen Sie nur einen Verschlusstyp aus.

WICHTIG

Es ist verboten, spannungsführende Geräte anzuschließen! Die Nichtbeachtung dieser Empfehlung kann zu dauerhaften Schäden am Gerät führen.

Bei der Planung der Elektroinstallation ist der entsprechende Querschnitt der Leitungen zu berücksichtigen:

bis zu 30 m - empfohlene Leitung XzTKMXpw 3 x 2 x 0,5 mm²

ab 30 m bis zu 100 m - empfohlene Leitung XzTKMXpw 3 x 2 x 0,8 mm²

Der Anschluss an den elektromagnetischen Riegel sollte mit einer Leitung von 2 x 1 mm² erfolgen.

Das Set arbeitet korrekt mit jedem Elektroschloss mit einer Versorgungsspannung von 12 V DC und maximaler Stromaufnahme von 500 mA.

Die Gesamtlänge der Installation darf 100 Meter nicht überschreiten. Die Verwendung von Twisted-Pair-Kabeln wird von uns absolut nicht empfohlen.

Das Kit enthält keinen zusätzlichen Monitor, keinen elektrischen Türöffner und keine automatische Türsteuereinheit!

2. Anschlussschema für externe Kassette und drei Monitore

Beschreibung:

1. Die Anschlüsse 1, 2, 3, 4, 8 der externen Kassette A werden an die Anschlüsse O11, O12, O13, O14, O15 des internen Monitors A angeschlossen.
2. Die Anschlüsse 121, 122, 123, 124 des Innenmonitors A sind mit den Anschlüssen 111, 112, 113, 114 des Innenmonitors B verbunden.
3. Die Anschlüsse 121, 122, 123, 124 des Innenmonitors B sind mit den Anschlüssen 111, 112, 113, 114 des Innenmonitors C verbunden.
4. Die Anschlüsse 5, 6 der externen Kassette werden an den elektrischen Türöffner angeschlossen.
5. Die Anschlüsse 6, 7 der externen Kassette werden an das Magnetschloss angeschlossen.
6. Der NO COM-Anschluss des internen Monitors wird entsprechend mit dem Gate verbunden.
7. Der + - Anschluss des internen Monitors wird an die Stromversorgung angeschlossen.

Wichtig: Schließen Sie nicht gleichzeitig den elektrischen Türöffner und das Magnetschloss an. Wählen Sie nur einen Verschlusstyp aus.

BETRIEB

1. Betrieb des internen Monitors

- Aufrufen/Gespräch/Öffnen der Tür-/Torsteuerung

1 )

Um einen Anruf zu starten, drücken Sie die Anruftaste an der externen Kassette

Der interne Monitor aktiviert den Rufton und das Bild der externen Kamera wird auf seinem Bildschirm angezeigt

2

Drücken Sie die Gesprächs-Taste, um ein Gespräch mit der Person zu beginnen, die draußen steht. Drücken Sie die gleiche Taste erneut, um das Monitorfeld auszuschalten.

3

Um die Tür zu öffnen, drücken Sie die Auf-Taste.

Wichtig:

Nach 120 Sekunden kehrt der Monitor automatisch in den Bereitschaftsmodus zurück.

Sie können die Parameter Lautstärke, Bildschirmhelligkeit und Farbsättigung während des Sprechens einstellen.

- Überwachung

1

Um das Kamerabild in der Vorschau anzuzeigen, drücken Sie die ÜBERWACHUNG-Taste. Drücken Sie die gleiche Taste erneut, um in den Standby-Modus zurückzukehren.

2

Um das Außentor zu öffnen, drücken Sie die Taste GATE STEUERUNG.

3

Vorschauzeit: ca. 40 Sekunden.

Nach 40 Sekunden kehrt der Monitor automatisch in den Bereitschaftsmodus zurück.

Wichtig:

Wenn sich das Gerät im Vorschaumodus befindet, können Sie durch Drücken der Taste SPRECHEN ein Gespräch mit einer im Freien stehenden Person beginnen. Um die Tür zu öffnen, drücken Sie die Taste open. In diesem Modus können Sie die Lautstärke, Helligkeit und Farbsättigung einstellen.

Interkom

1

1. Drücken Sie die Taste INTERKOM, um die Kommunikation zwischen den Monitoren zu starten.

Um ein Gespräch zu beginnen, drücken Sie die Taste SPRECHEN auf dem Monitor. Um den Anruf zwischen den Monitoren zu beenden und in den Bereitschaftsmodus zurückzukehren, drücken Sie erneut die SPRECHEN-Taste.

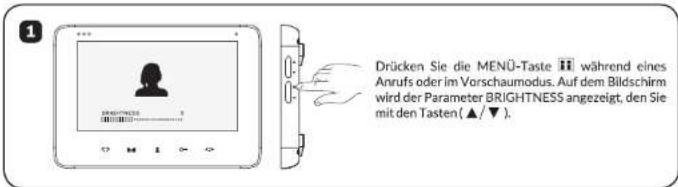

• Anpassen von Helligkeit, Farbe und Lautstärke des Anrufs

• Klingeltonauswahl und Lautstärkeregelung

• Stumm-Modus

BETRIEB

1. Betrieb mit externer Kassette

- Öffnen des Türöffners unter Verwendung des Codes

Drücken Sie die Taste "a" und geben Sie den Code ein, um die Tür/Pforte zu öffnen.

Wichtig!

Das Passwort besteht aus 4 Ziffern. Der werkseitig voreingestellte Code lautet 1234.

Passwort-Änderung 1

Drücken Sie "a" auf der externen Kassette, geben Sie dann den Werkscode 1234 ein und bestätigen Sie mit "1".

2

Geben Sie jetzt ein neues Passwort ein (Passwort muss 4-stellig sein).

3

Drücken Sie die Taste, um die Passwortänderung zu bestätigen.

Einstellen der Entsperrzeit

Die werkseitig voreingestellte Entsperrzeit beträgt 1 Sekunde.

1

Drücken Sie "!" auf der externen Kassette, geben Sie dann den Entsperrcode 1234 ein und bestätigen Sie mit "2".

2

Geben Sie die gewünschte Entsperrzeit ein. Beispiel: Wenn Sie eine Entsperrzeit von 5 Sekunden einstellen wollen, drücken Sie "5" auf der Tastatur der externen Kassette.

3

Drücken Sie ‡, um die Passwortänderung zu bestätigen.

Passwort zurücksetzen

Um zu den Werkseinstellungen zurückzukehren, starten Sie die externe Kassette neu:

1. Trennen Sie die externe Kassette von der Stromversorgung.
2. Verwenden Sie einen Inbusschlüssel, um das hintere Gehäuse der äußeren Kassette abzuschrauben.
3. Suchen Sie den Reset-Knopf, drücken und halten Sie ihn gedrückt. Schließen Sie den Strom an. Sie können die Taste loslassen, wenn sich der Türöffner schließt.

Wichtig: Nach dem Zurücksetzen auf die Werkseinstellungen lautet der Entsperrcode 1234 und die Entsperrzeit beträgt 1 Sekunde.

1

2

REINIGUNG UND WARTUNG

- Installieren Sie den Innenmonitor nicht an einem Ort mit hohen Temperaturen, hoher Luftfeuchtigkeit oder in der Nähe des Fernsehers.

- Berühren Sie den Monitorbildschirm nicht mit nassen Fingern.

- Die Kassette für den Außenbereich ist wetterfest (IP44), aber sprühen Sie kein Hochdruckwasser direkt auf die Kassette, da übermäßige Feuchtigkeit zu unsachgemäßem Betrieb führen kann.

- Um ein klares Bild zu erhalten, reinigen Sie das Monitorfeld und die Außenkamera nur mit einem weichen Tuch. Verwenden Sie keine Geschirrspülmittel, Lösungsmittel oder andere ätzende Reinigungsmittel.

- Das Gerät darf nicht geworfen oder geschlagen werden.

- Bei scharfem Licht auf der Außenplatte kann das resultierende Bild unleserlich sein.

- Demontieren Sie das Gerät nicht, um einen Kurzschluss zu vermeiden.

FEHLERBEHEBUNG

1. Kein Ton oder Bild, kein Licht ist an

a) keine Versorgungsspannung,

b) beschädigte oder schlecht angeschlossene Anschlusskabel, überprüfen Sie Ihre Installation auf technische Anforderungen.

c) Überprüfen Sie, dass die Installation nicht Wasser, Feuchtigkeit usw. ausgesetzt ist.

1. Unklares oder blasses Bild

a) die Einstellungen überprüfen und anpassen

1. Im Bild, zahlreiche Interferenzen, keine Synchronisation (Bild blinkt)

a) das Anschlusskabel einen nicht an die Länge angepassten Querschnitt hat

b) Verbindung zu lang - abgeschirmtes Kabel verwenden

c) schlechte Kabelqualität

d) starke Quelle elektromagnetischer Störungen - abgeschirmtes Kabel verwenden

1. Der Ton auf dem Monitor unterbricht oder koppelt

a) Überprüfen Sie Ihre Installation auf technische Anforderungen

b) prüfen, dass die Anlage nicht Wasser, Feuchtigkeit usw. ausgesetzt ist

c) prüfen, ob der Schutzfilm vom Bildschirm entfernt ist

1. Der Elektrostürmer öffnet sich nicht jedes Mal

a) prüfen Sie die unabhängige Funktion des Türöffners, indem Sie ihn an die erforderliche Spannung usw. anschließen b) prüfen Sie die Stromaufnahme bei 12V DC (max. 500mA)

1. Zerkratzter Monitor-Bildschirm

a) prüfen, ob der Schutzfilm vom Bildschirm entfernt ist
