DBX208BPQ - Lautsprecher ESX - Kostenlose Bedienungsanleitung

Produkttyp	Dual-Bandpass-Subwoofergehäuse
Marke	ESX
Modell	DBX208BPQ
Subwoofergröße	2 x 20 cm (8") mit 50 mm Schwingspule
Impedanzoptionen	Parallel 1 Ohm, Serie 4 Ohm, Standard 2+2 Ohm
Belastbarkeit (RMS)	350 - 450 Watt RMS (parallel/seriell), 2 x 175 - 225 Watt RMS (Standard)
Belastbarkeit (Max)	800 Watt Max
Frequenzbereich	30 - 300 Hz
Abmessungen (B x H x T)	78 x 29 x 39/29 cm
Gehäusetyp	Bandpass mit Flex-Port (vorne oder hinten)
Anschlussmöglichkeiten	QuickConnect (QC20) und Federklemmen
Einbauort	Kofferraum, Montagegurte empfohlen
Sicherheitshinweise	Airbags nicht blockieren, Gehäuse sichern, korrekte Polarität, Clipping vermeiden
Verstärkerempfehlung	15-20% mehr RMS als Nennleistung des Subwoofers, um Clipping zu vermeiden
Garantiehinweis	Durch Clipping verursachter Schwingspulenschaden nicht abgedeckt

Häufig gestellte Fragen - DBX208BPQ ESX

Wie hoch ist die Impedanz des DBX208BPQ Subwoofergehäuses?

Das Gehäuse bietet drei Impedanzoptionen: Parallel 1 Ohm, Serie 4 Ohm und Standard 2+2 Ohm.

Wie viel Leistung verträgt der DBX208BPQ?

Er verträgt 350-450 Watt RMS im Parallel- oder Serienbetrieb und 2 x 175-225 Watt RMS im Standardmodus. Die maximale Leistung beträgt 800 Watt.

Welche Abmessungen hat der ESX DBX208BPQ?

Die Abmessungen sind 78 x 29 x 39/29 cm (Breite x Höhe x Tiefe).

Wie schließe ich den Subwoofer mit dem QuickConnect-System an?

Verwenden Sie den QuickConnect-Kabelstecker QC20 mit offenen Enden. Verbinden Sie die offenen Enden mit den Lautsprecherausgängen des Verstärkers. Verwenden Sie QuickConnect und Federklemmen nicht gleichzeitig.

Kann ich das Subwoofergehäuse in jeder Position in meinem Auto montieren?

Es muss an einem Ort platziert werden, der Airbags, Sicherheitsgurte oder die Sicht des Fahrers nicht beeinträchtigt. Sichern Sie es mit Gurten oder Montagelösungen, um Bewegungen während der Fahrt zu verhindern.

Welche Verstärkerleistung sollte ich für beste Leistung verwenden?

Wählen Sie einen Verstärker mit 15-20% mehr RMS-Leistung als die Nennleistung des Subwoofers. Dies verhindert Clipping und sorgt für sauberen Klang.

Wie verkabel ich den Subwoofer parallel (1 Ohm)?

Schließen Sie den Verstärker an VC1+ und VC1- an. Verbinden Sie dann VC1+ mit VC2+ und VC1- mit VC2-.

Wie ist der Frequenzgang des DBX208BPQ?

Der Frequenzbereich liegt bei 30 - 300 Hz, wodurch es sich für tiefe Basswiedergabe eignet.

Was soll ich tun, wenn ich Verzerrungen vom Subwoofer höre?

Reduzieren Sie sofort die Lautstärke des Verstärkers, bis die Verzerrung verschwindet. Wenn der Verstärker in die Übersteuerung (Clipping) getrieben wird, kann die Schwingspule durchbrennen und die Garantie erlischt.

Kann ich den Bassreflexport sowohl vorne als auch hinten verwenden?

Ja, der Flex-Port kann nach hinten (für Schallübertragung durch einen Skisack) oder nach vorne (direkt in den Kofferraum) ausgerichtet werden.

BEDIENUNGSANLEITUNG DBX208BPQ ESX

Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers, noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und Sicherheitsgurte. Die permanente Temperatur des Einbauortes sollte 5°C nicht unterschreiten bzw. 50°C nicht überschreiten. Schützen Sie zudem das Gerät vor Nässe und Feuchtigkeit.

Stellen Sie auch sicher, dass sich das Gerät während der Fahrt nicht lösen kann bzw. jemand im Fahrgastraum verletzen kann. Es wird empfohlen, das Soundsystem wenn möglich mit Spanngurten oder ähnlichen Befestigungsarten im Kofferraum zu befestigen.

Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine seri- enmäßige Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.) durch Bohrlöcher oder ähnliches beschädigt werden.

In Ihrem eigenen Interesse sollte die Lautstärke des Soundsystems so gewählt werden, dass die Verkehrsfähigkeit und die Konzentration des Fahrers nicht beeinträchtigt wird, um Verkehrsgeräusche und akustische Warnsignale noch hören zu können.

Moderne Car Audio Soundsysteme produzieren enormen Schalldruck jenseits der 100 dB Grenze. Beachten Sie dazu, dass dauerhafter Gebrauch Ihr Hörvermögen bei sehr hohen Lautstärken nachhaltig schädigen könnte.

Bitte beachten Sie unbedingt die korrekte Polung der Anschlüsse. Falsch installierte oder angeschlossene Geräte können Ihr Fahrzeug und das Gerät selbst dauerhaft beschädigen.

Beachten Sie in jedem Fall die Bedienungsanleitung bzw. Anschlusshinweise des Verstärkers den Sie verwenden möchten.

Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der 12 Volt Leitung, da sonst die Lautsprecher zerstört werden können.

BELASTBARKEIT

ESX Gehäuse-Subwoofer sind auf sehr laute Basspegel ausgelegt. Dennoch ist bei einer zu niedrigen oder zu hohen Verstärkerleistung kein zufriedenstellendes Klangbild erreichbar. Dies kann unter Umständen sogar zu einer Beschädigung der Lautsprecher führen.

Es ist empfehlenswert eher einen kräftigeren Verstärker (ca. 15-20% mehr Watt RMS als die maximale RMS Belastbarkeit des Woofers) zu wählen, und diesen nicht bei voller Lautstärke zu spielen (geringer Klirrfaktor, guter Klang). Ein schwächerer, voll ausgepegelter Verstärker führt zu einem schlechteren Klangbild aufgrund des höheren Klirrfaktors.

Drehen Sie die Lautstärke Ihres Verstärkers nie bis zum Anschlag auf bzw. soweit, dass der Verstärker in den Überlastbereich (Clipping) kommt. Falls das Klangbild verzerrt bzw. übersteuert oder unsauber ist, drehen Sie die Lautstärke so weit zurück, bis keine Verzerrungen mehr zu hören sind.

Beachten Sie zudem die Mindestimpedanz des verwendeten Verstärkers. Wenden Sie sich im Zweifelsfall an ihren Fachhändler.

ESX Gehäuse-Subwoofer besitzen keinen Limiter oder Begrenzer, der den Pegel nach oben begrenzt. Übersteuerte Basspegel führen unweigerlich zu einem Durchbrennen der Schwingspulen des Woofers. Durch Clipping/Übersteuerung verursachte Verbrennungen der Schwingspulen fallen nicht unter die übliche Garantieleistung.

TECHNISCHE DATEN

DBX208BPQ

Subwoofer 2 x 20 cm (8") mit ∅ 50 mm Schwingspule

Impedanz/Belastbarkeit Parallel 1 Ohm: 1 x 350 - 450 Watt RMS

Seriell 4 Ohm: 1 x 350 - 450 Watt RMS

Standard 2+2 Ohm: 2 x 175 - 225 Watt RMS

Frequenzgang 30 - 300 Hz

Abmessungen 78 x 29 x 39/29 cm

ANWENDUNG

OPTION 1

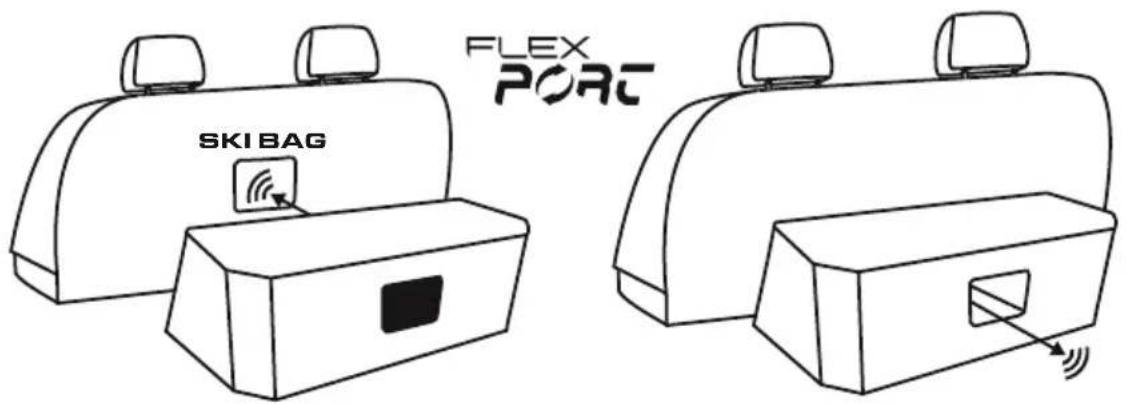

Bassreflexkanalabdeckung vorne Beschallung durch die Skisacköffnung

OPTION 2

Bassreflexkanalabdeckung hinten Beschallung direkt in den Kofferraum

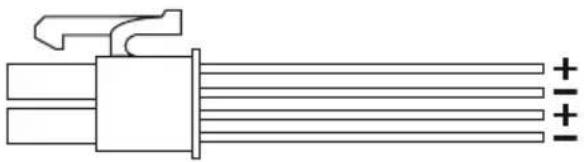

ANSCHLUSS MIT QUICKCONNECT

Dafür erforderlich:

- QuickConnect Kabelstecker QC20 mit offenen Enden.

Verbinden Sie entsprechend die offenen Enden des Kabelsteckers mit den Lautsprecherausgängen des Verstärkers.

Verwenden Sie den QUICKCONNECT-ANSCHLUSS

und die Klemmanschlüsse nie gleichzeitig!

ANSCHLUSS AN DIE KLEMMANSCHLÜSSE

Betrieb mit einem Verstärker

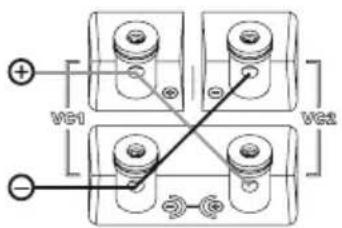

Parallel 1 Ohm

Verstärker an VC1 + und VC1 – anschließen

VC1+ mit VC2 + verbinden

VC1 – mit VC2 – verbinden

Betrieb mit einem Verstärker

Seriell 4 Ohm

Verstärker an VC1 + und VC2 – anschließen

VC1 – mit VC2 + verbinden

Betrieb mit zwei Kanälen

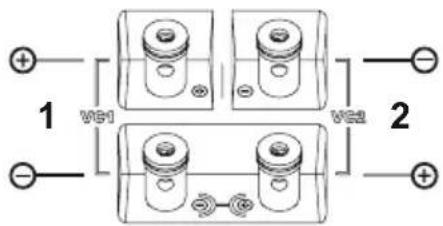

Standard 2 + 2 Ohm

Kanal 1 an VC1 anschließen

Kanal 2 an VC2 anschließen

ACHTUNG:

Achten Sie bei dem Anschluss der Kabel

unbedingt auf die korrekte Polung.

IMPORTANT NOTES
