Vision VE5.2C - Lautsprecher ESX - Kostenlose Bedienungsanleitung

Produkttyp	2-Wege-Komponenten-Lautsprechersystem für Autos
Marke	ESX
Modell	Vision VE5.2C
Serie	Vision
Lautsprechergröße	5,25 Zoll (ca.)
Hochtöner-Pegelanpassung	0 dB, -3 dB, -6 dB, -9 dB über Jumper
Frequenzweichentyp	Externe passive Frequenzweiche mit Hochtöner-Dämpfung
Polarität	Korrekte + und - erforderlich; niemals an Masse anschließen
Installationshinweise	Standort für bestes Klangbild planen; Hindernisse vermeiden; sicher montieren; Hochtöner in der Nähe des Tiefmitteltöners
Sicherheitsvorkehrungen	Komponenten vorsichtig behandeln; ausreichenden Abstand sicherstellen; korrekte Polarität prüfen
Wartung	Mit trockenem Tuch reinigen; Flüssigkeiten vermeiden
Hersteller	Audio Design GmbH, Deutschland
Handbuch-Verfügbarkeit	Kostenloser PDF-Download in mehreren Sprachen

Häufig gestellte Fragen - Vision VE5.2C ESX

Wie stelle ich den Hochtöner-Pegel am ESX Vision VE5.2C ein?

Entfernen Sie die Acrylglasabdeckung der Frequenzweiche mit einem Innensechskantschraubendreher. Verwenden Sie den Jumper, um die Dämpfung auszuwählen: 0 dB (keine Dämpfung), -3 dB, -6 dB oder -9 dB.

Wie ist die korrekte Verdrahtung der Lautsprecher?

Verbinden Sie immer den positiven (+) Anschluss des Verstärkers mit dem positiven Lautsprecheranschluss und den negativen (-) mit negativ. Schließen Sie die Lautsprecher niemals an die Fahrzeugmasse oder Karosserie an.

Kann ich den ESX Vision VE5.2C mit jedem Auto-Verstärker verwenden?

Ja, solange der Verstärkerausgang mit der Impedanz des Lautsprechers (typischerweise 4 Ohm) und der Leistung kompatibel ist. Verwenden Sie für beste Ergebnisse einen Verstärker, der zwischen 20-100W RMS pro Kanal liefert.

Wo sollte ich den Hochtöner für den besten Klang montieren?

Montieren Sie den Hochtöner so nah wie möglich am Tiefmitteltöner, auf gleicher Höhe und direkt gegenüber dem gegenüberliegenden Hochtöner für eine ordnungsgemäße Klangbühne.

Welche Belastbarkeit hat der Vision VE5.2C?

Das Handbuch gibt keine genaue Belastbarkeit an. Für den sicheren Betrieb verwenden Sie einen Verstärker mit 20-100W RMS pro Kanal. Vermeiden Sie Clipping oder Verzerrungen.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Verwenden Sie kein Wasser, Lösungsmittel oder scheuernde Reinigungsmittel. Halten Sie die Lautsprecher trocken.

Welche Impedanz hat der ESX Vision VE5.2C?

Die Impedanz beträgt typischerweise 4 Ohm für Auto-Komponentenlautsprecher. Überprüfen Sie bei Unsicherheit mit einem Multimeter, aber dies ist ein Standardwert.

Wird der ESX Vision VE5.2C mit Gittern oder Montagezubehör geliefert?

Das Handbuch listet kein mitgeliefertes Zubehör auf. Typischerweise enthalten Komponentenlautsprecher Montagehalterungen und Schrauben. Gitter müssen möglicherweise separat erworben werden.

Ist die Frequenzweiche wasserdicht?

Die Frequenzweiche ist nicht wasserdicht ausgelegt. Montieren Sie sie an einem trockenen Ort, fern von Feuchtigkeit und direktem Wasserkontakt.

Wie ist die Garantie für ESX Vision Lautsprecher?

Garantieinformationen sind nicht im Handbuch enthalten. Kontaktieren Sie Audio Design GmbH oder Ihren Händler für Details. Die meisten ESX-Produkte haben eine 1-Jahres-Garantie.

BEDIENUNGSANLEITUNG Vision VE5.2C ESX

Der erste Schritt bei der Installation der Lautsprecher sollte die sorgfältige Planung sein. Folgen Sie einfach diesen Vorschlägen um das bestmögliche Resultat zu erreichen.

1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei auch die Position der Sitze, Nackenstützen und anderer Aufbauten im Innenraum.
2. Montieren Sie die Lautsprecher rechts und links in der selben Anordnung, d.h. sie sollten auf der gleichen Höhe und direkt gegenüber zueinander eingebaut werden. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der gegenüberliegende Lautsprecher montiert wird.
3. Achten Sie beim Einbau darauf, dass der Abstand zwischen dem Hochtöner und dem Mitteltöner möglichst gering ist.
4. Überprüfen Sie vor dem Bohren von Montagelöchern immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Tank oder andere Fahrzeugteile.
5. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einem Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und Montageoberfläche sollten abgedämmt bzw. geschlossen werden.

ACHTUNG

1. Bitte behandeln Sie die Komponenten mit Sorgfalt während des Einbaus, andernfalls könnten diese ernsthaft beschädigt werden.

2. Bitte achten Sie beim Anschließen der einzelnen Komponenten stets auf die korrekte Polarität (+ / −) der Anschlüsse.

3. Schließen Sie die Lautsprecher niemals an den Masseanschluss oder an die Karosserie des Fahrzeugs an.

VE5.2C, VE6.2C

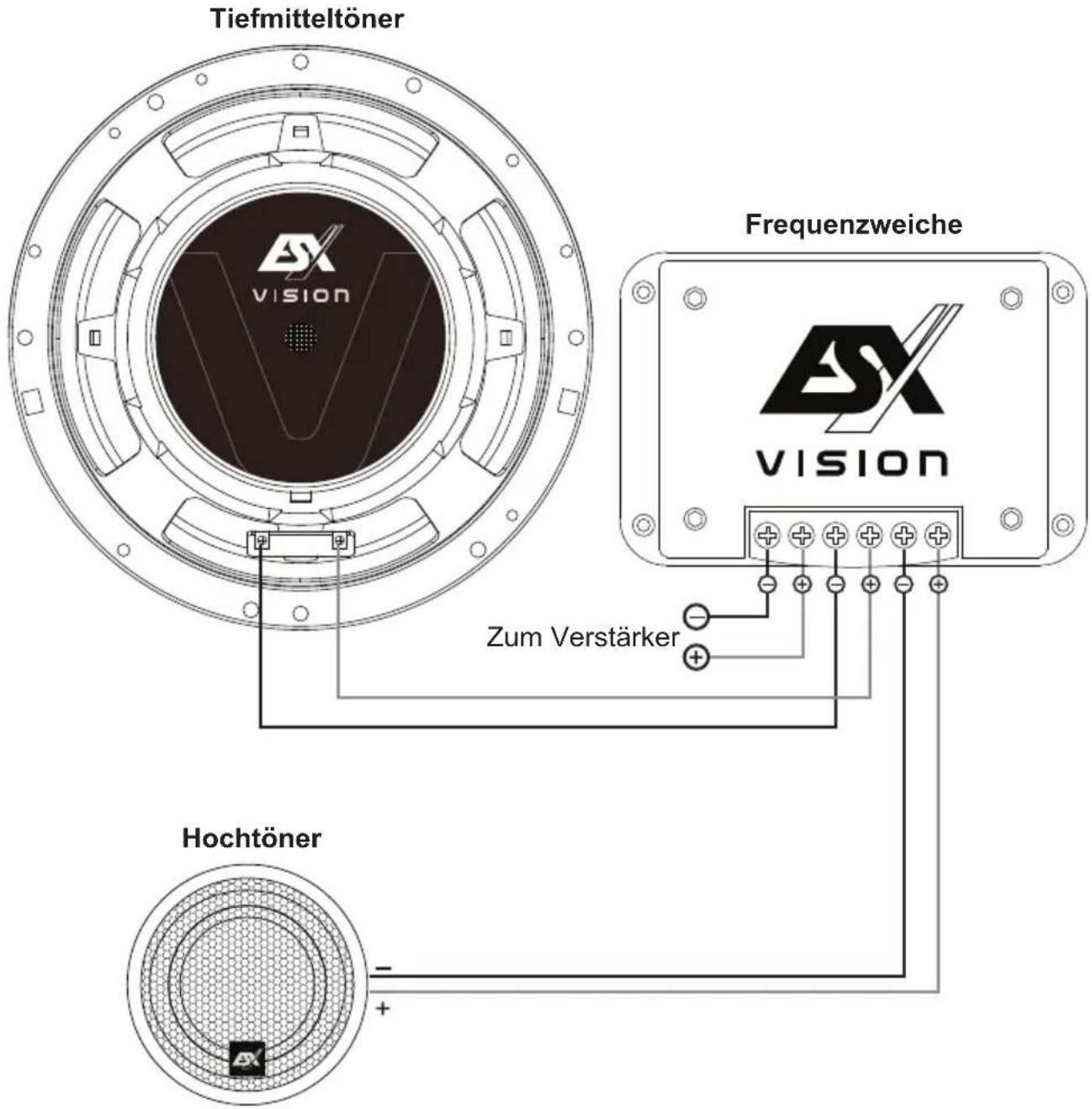

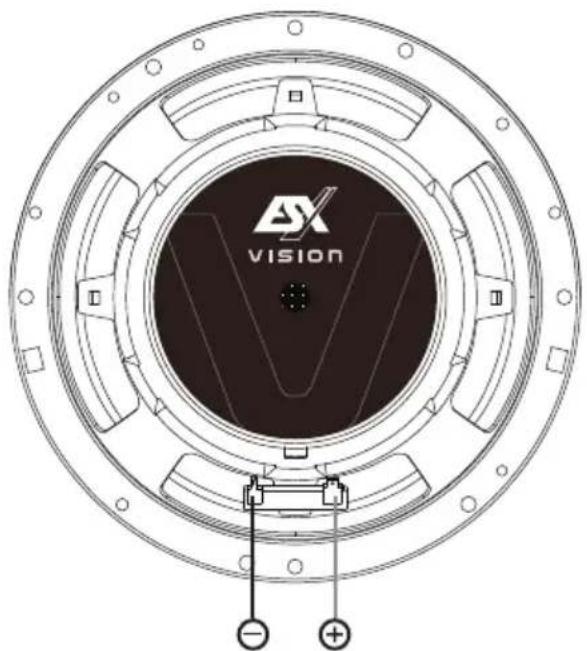

ANSCHLUSSDIAGRAMM

(muss jeweils für die linke und rechte Fahrzeugseite vorgenommen werden)

WICHTIG:

Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.

HOCHTONPEGELANPASSUNG

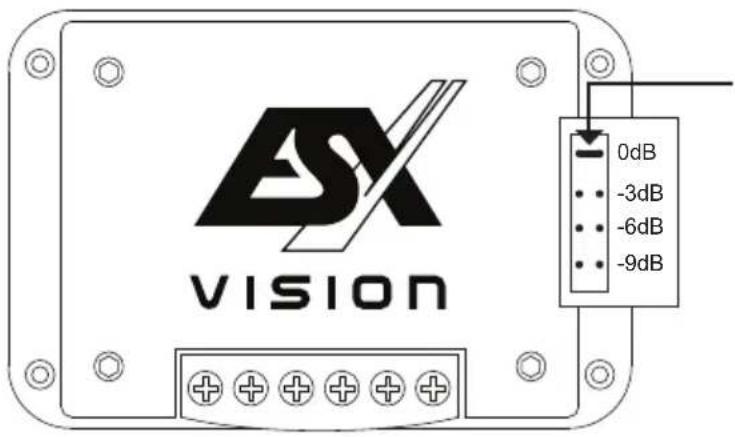

Entfernen Sie zuerst die Acrylglasabdeckung der Frequenzweiche mit einem geeigneten Innensechskant-Schraubendreher. Darunter befindet sich die Steckleiste für die Abschwächung des Hochtonpegels.

Stecken Sie die Steckbrücke an die gewünschte Position, wählen Sie zwischen

0dB keine Abschwächung

• 3 dB leichte Abschwächung
• 6dB mittlere Abschwächung
• 9dB starke Abschwächung

VE6.2T

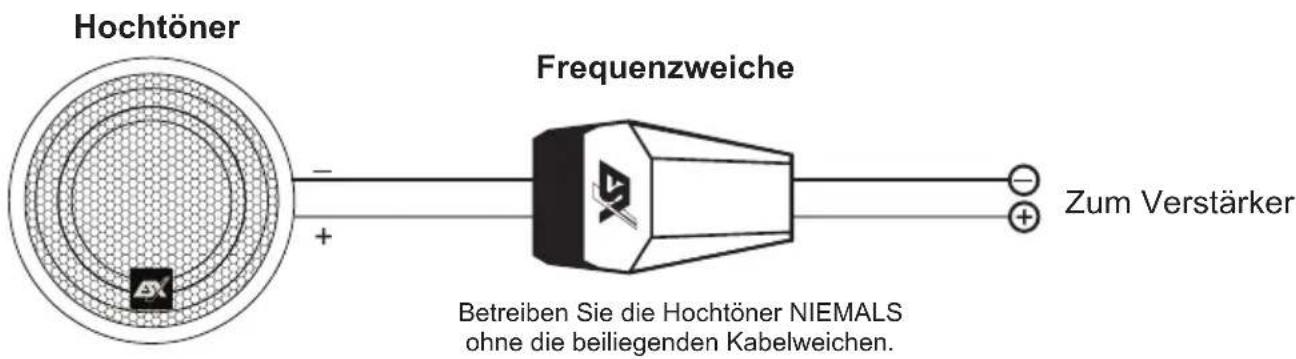

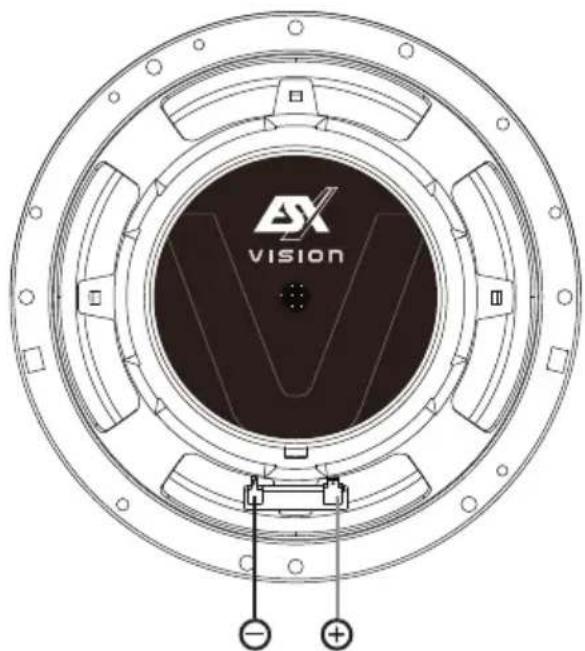

ANSCHLUSSDIAGRAMM

(muss jeweils für die linke und rechte Fahrzeugseite vorgenommen werden)

WICHTIG:

Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.

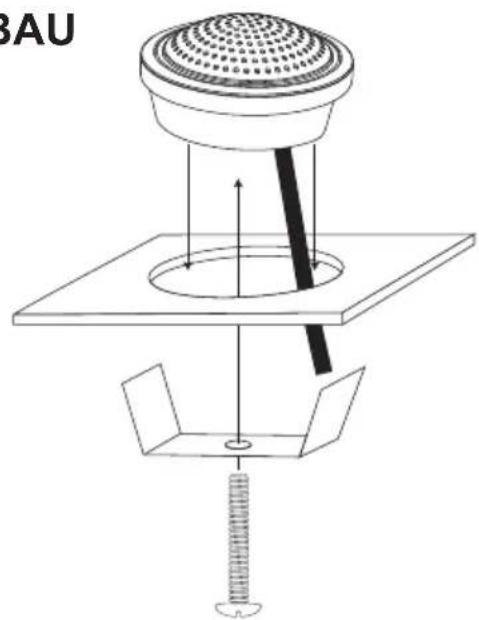

HOCHTÖNEREINBAU

Tiefmitteltöner
Links

Verstärker Links

Tiefmitteltöner
Rechts
