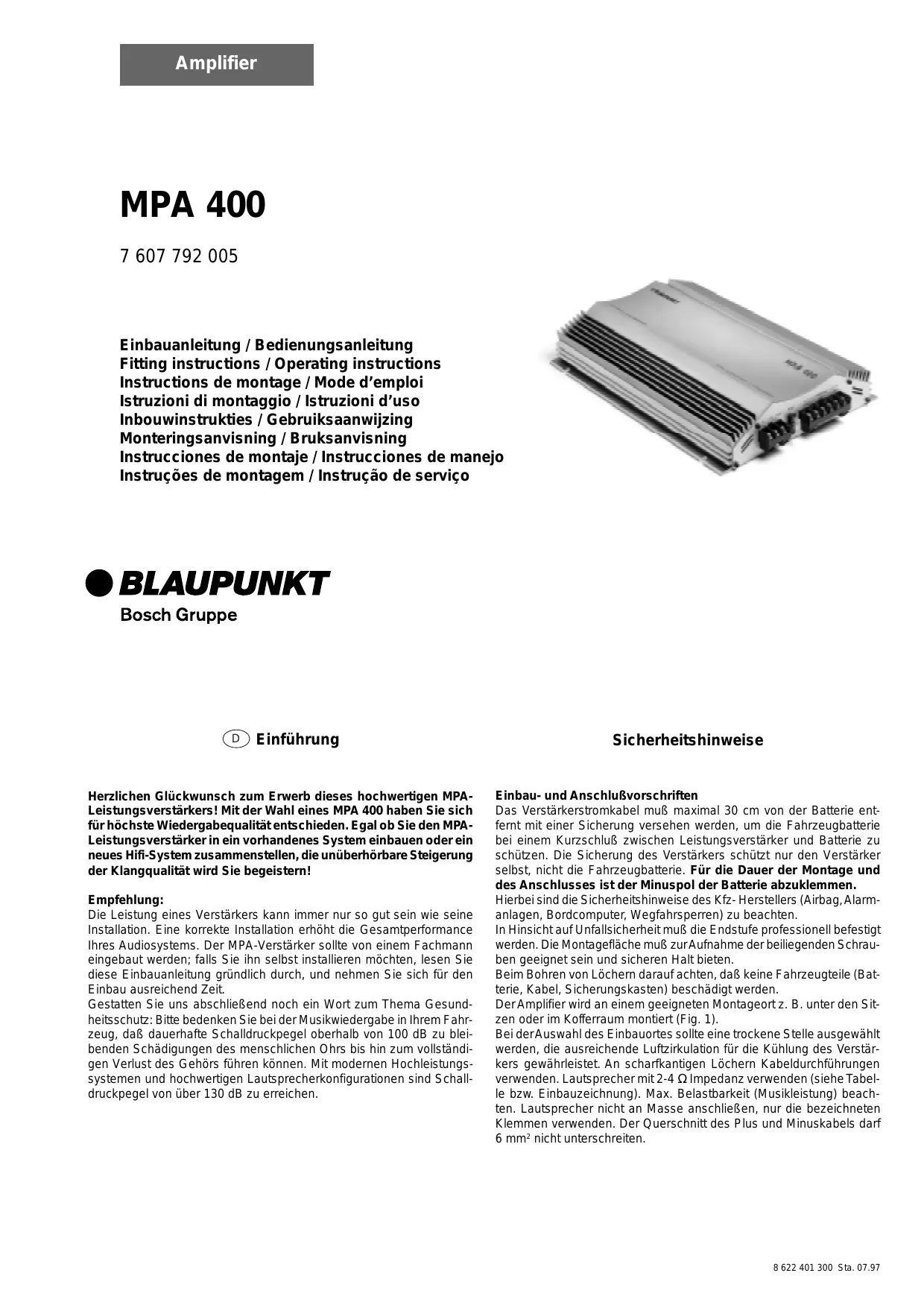

BEDIENUNGSANLEITUNG MPA 400 BLAUPUNKT
Herzlichen Glückwunsch zum Erwerb diesen hochwertigen MPA-Leistungsverstärkers! Mit der Wahl eines MPA 400 haben Sie sich für höchste Wiedergabequalität entschieden. Egal ob Sie den MPA-Leistungsverstärker in ein vorhandenes System einbauen oder ein neues Hifi-System zusammenstellen, die unüberhörbare Steigerung der Klangqualität wird Sie begeistern!
Empfehlung:
Die Leistung eines Verstärkers kann immer nur so gut sein wie seine Installation. Eine korrekte Installation erhöht die Gesamtperformance Ihres Audiosystems. Der MPA-Verstärker sollte von einem Fachmann eingebaut werden; falls Sieihn selbst installieren möchten,lesen Sie diese Einbauanleitung gründlich durch, undephmen Sie sich für den Einbau ausreichend Zeit.
Gestatten Sie uns abschließlich noch ein Wort zum Thema Gesundheitsschutz:itte bedenken Sie bei der Musikwiedergabe in Ihrm Fahrzeug, daß dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohrs bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungsystemen und hochwertigen Laufsprecherkonfigurationen sind Schalldruckpegel von über 130 dB zu erreichen.
Einbau- und Anschlußvorschriften
Das Verstärkerstromkabel muß maximal 30 cm von der Batterie entfeft mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluß zwischen Leistungsverträger und Batterie zu schützen. Die Sicherung des Verstärkers schützt nur den Verstärker selbst, nicht die Fahrzeugbatterie. Für die Dauer der Montage und des Anschlusses ist der Minuspol der Batterie abzuklemen.
Hierbei sind die Sicherheitseinweise des Kfz- Herstellers (Airbag, Alarmanlagen, Bordcomputer, Wegfahrsperen) zu beachten.
In Hinsicht auf Unfallsicherheit muß die Endstufe professionell befestigt werden. Die Montagefläche muß zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten.
Beim Bohren von Löchem darauf auf achten, daß keine Fahrzeugteile (Batterie, Kabel, Sicherungskosten) beschädigt werden.
Der Amplifier wird an einem geeigneten Montageort z. B. unter den Sitzen oder im Kofferraum montiert (Fig. 1).
Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt werden, die ausreichende Luftzirkulation für die Kühlung des Veränderkers gewährleistet. An scharfkantigen Löchem Kabel durchführungen verwenden. Laatsprecher mit 2-4 Ω Impedanz verwenden (siehe Tabelle bzw. Einbauzeichnung). Max. Belastbarkeit (Musikleistung) beachten. Laatsprecher nicht an Masse anschließen, nur die bezeichneten Klemmen verwenden. Der Querschnitt des Plus und Minuskabels darf 6mm^2 nicht unterschreiben.
Amplifier MPA 400
Der Amplifier eignet sich zum Anschluß an Autoradios mit Cinch-Anschluß.
Für den Anschluß an Autoradios mit ISO- Anschluß Blaupunkt ISO- Cinch Adapter verwenden. (7 607 893 093 / 7 607 855 094)
MPA 400
2 - Ohm stabile 3/2 Channel Power Amplifier 2 × 80 + 1 × 200 / 2 × 200 Watt
3- Kanal Class A/B-Amplifier
Brückbar von 3- auf 2- Kanal Betrieb
Max. Power
Sinusleistung
2x80 +1x200 W oder 2x 200 W an 4 Ω
2x30 +1x100 W bei 0,1 % Klirrfaktor
2x100 W bei 0,25 % Klirrfaktor
20-50 kHz
Signal/Rauschverhältnis:
Übersprechdämpfung:
Gain Adjust
Low Pass Filter variabel
3 Chinch, RCA vergoldet und
high level input
3 Laufsprecher 4 Ohm
220 × 57 × 300
Ausgange:
Abmessungen (BxHxT):
Plus-/Minus-Anschluß
Wir empfehlen einen Mindestquerschnitt von 6mm^2 . Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschlieben. An scharfkantigen Löchem Kabel durchführungen verwenden. Handelsübliche Minuskabel an einen störfreien Massepunkt (Karosserieschraube, Karosserieblech) sicher anschrauben (nicht am Minuspol der Batterie). Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett ein fetten.
Integrierte Sicherungen (Fuse)
Die im Amplifier integrierten Sicherungen (Fuse) schützen die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherungitte niemals Sicherungen überbrücken oder gegen Typen mit hoherem Strom auswechseln.
Anschlußbeispiele
Anschluß der Spanningsversorgung. Fig. 2
Anschluß an Autoradios mit ISO - Anschluß über
Cinch-Buchse Fig.3
Anschluß an Autoradios mit Cinch-Ausgang . Fig. 4
Anschluß an Autoradios mit Lautsprecher-Ausgang ... Fig. 5
Bei Autoradios mit 20 poligem Stecksystem
Adapterkabel 7 607 893 093 verwenden Fig. 6
Lautsprecheranschlüsse Fig. 7-10
Remote- Anschluß des Verständerkers mit schaltbarer +12 V Spannungssquelle verbinden.
Auf diese Weise kann der Verständner über den Ein / Ausschalter des Radiogerats ein- und ausgeschaltet werden.
Hochpegelanschlüsse (High-Input)
Der Veränder verfügt über Hochpegelanschlüsse (High- Input), um an Radiogeräte ohne Vorstufenausgängen angeschlossen werden zu konnen (Fig. 5). Auf diese Weise ist ein direkter Anschluß am Lautsprecherausgang des Radiogerätes möglich.
Gain Regler
Mit Hilfe des Gain Reglers kann die Eingangsempfindlichkeit der Endstufe an die Ausgangsspannung Ihres Autoradio- Vorverträkerausgaben angepaßt werden.
Der Einstellbereich reicht von 0,3 V bis 4 V. Für Blaupunkt- Autoradios ist der Regler auf 2 V voreingestellt.
Bei Anschluß eines Autoradios anderer Hersteller ist die Eingangsempfindlichkeit entsprechend den Herstellerangaben anzupassen.
Hierzu noch eineugechtige Erläuterungen: Durch Drehen des Reglers im Uhrzeigersinn erhöht sich die Eingangsempfindlichkeit des Verstärkers und damit auch die Lautstärke. Es handelt sich jedoch nicht um eine Lautstärkeregelung; in der Endposition laßt sich keine höhere Verstärkerleistung erzielen, auch wenn sich dies zunachst so anhört. Das System steigert lediglich Schneller die Lautstärke, wenn die Lautstärkeregelung des Radiogeräts aufgedreht wird.
Laatsprecheranschluss
(Falls der Veränder in Brücke geschalte werden soll, an dieser Stelle direkt mit dem Abschnitt „Überbrachte Laufsprecheranschlüsse" fortfahren).
Wie bei jeder Audiokomponente ist die korrekte Polung von Verstärker und Laatsprechern von essentieller Bedeutung für eine gute Baßwiedergabe. Deshalb ist bei den Anschlüssen darauf zu achtenden, daß der positive (+) Anschluß des Verstärkers mit dem positiven Anschluß (+) des Laatsprechers verbunden wird; entsprechendes gilt für die negativen (-) Anschlüsse. Außen dem muß der linke Verstärkerkanal mit dem linken Laatsprecher und der rechte Verstärkerkanal mit dem rechten Laatsprecher verbunden werden. Laatsprecher, 4 Ohm.
Überbrückte Laatsprecheranschlussse
Der MPA- Verträger kann für eine Monokconfiguration auch in Brücke geschellt werden. Auf diese Weise kann der Verträger für einen oder mehrere Subwoofer bzw. einen Mittentörer verwendet werden. In dieser Konfiguration addiert der Verträger den rechten und linken Kanal zu einem Einkanalausgang (Monoausgang).
Hinweis: Der Veränderkann die rechte und linke Signa information nur dann addieren, wenn sowohl der rechte als auch der linke RCA-Anschluß vorgenommen wurde.
ACHTUNG: In Brückenschaltung muß die Verstärkerlast 4 Ohm oder höher betragen. Eine niedrigere Last führt zu einer Überhitzung oder Abschaltung des Verstärkers und kann dauerhafte Schäden verursachen.
Art und Bereich der Freqenzübergänge einstellen.
MPA 400
Beim MPA 400 kann die Art des Freqenzübergangs (d. h. „Low-Pass" oder „Hi-Pass") und die gewündte Einstiegsfrequenz eingestellt werden. Wenn beispielsweise ein Subwoofer- Paar angeschlossen werden soll, sind die abgebildeten „Low-Pass" - Einstellungen erforderlich. Die Einstiegsfrequenz ist abhängig vom Freqenzbereich der Laatsprecher (siehe empfohlener Freqenzbereich der Laatsprecher).
"High- Pass"-Frequenzregelung
Dieser Regler ist aktiv, wenn sich der Schalter in der Position „Hi-Pass" befindet, und ermöglicht die Einstellung der gewünschten Einstiegsfrequenz. Beispiel: Bei einer Einstellung von 250 Hz hat der Verständener einen Frequenzbereich von 250 Hz bis 20 kHz.
"Low-Pass"-Frequenzregelung
Dieser Regler ist aktiv, wenn sich der Schalter in der Position „Low-Pass" befindet, und ermöglicht die Einstellung der gewünschten Einstiegsfrequenz. Beispiel: Bei einer Einstellung von 50 Hz hat der Veränderter einen Frenzbereich von 20 Hz bis 50 Hz.
