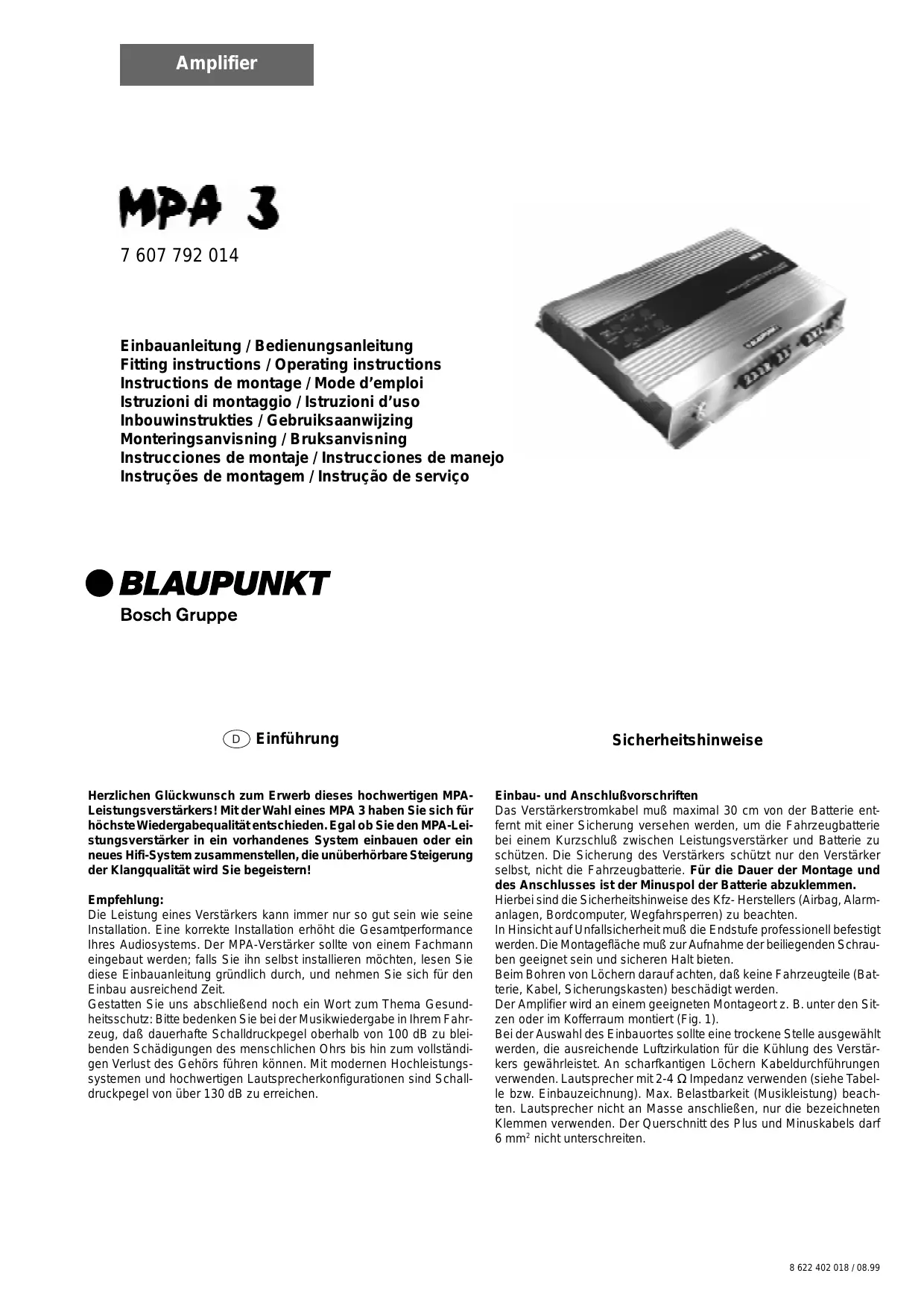

BEDIENUNGSANLEITUNG MPA 3 BLAUPUNKT

Herzlichen Glückwunsch zum Erwerb diesen hochwertigen MPA-Leistungsverstärkers! Mit der Wahl eines MPA 3 haben Sie sich für höchste Wiedergabequalität entschieden. Egal ob Sie den MPA-Leistungsverstärker in ein vorhandenes System einbauen oder ein neues Hifi-System zusammenstellen, die unüberhörbare Steigerung der Klangqualität wird Sie begeistern!

Empfehlung:

Die Leistung eines Verstärkers kann immer nur so gut sein wie seine Installation. Eine korrekte Installation erhöht die Gesamtperformance Ihres Audiosystems. Der MPA-Verstärker sollte von einem Fachmann eingebaut werden; falls Sieihn selbst installieren möchten,lesen Sie diese Einbauanleitung gründlich durch, undephenmen Sie sich für den Einbau ausreichend Zeit.

Gestatten Sie uns abschließlich noch ein Wort zum Thema Gesundheitsschutz:itte bedenken Sie bei der Musikwiedergabe in Ihrm Fahrzeug, daß dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohrs bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungsystemen und hochwertigen Laufsprecherkonfigurationen sind Schalldruckpegel von über 130 dB zu erreichen.

Einbau- und Anschlußvorschriften

Das Verstärkerstromkabel muß maximal 30 cm von der Batterie enterfert mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluß zwischen Leistungsverträger und Batterie zu schützen. Die Sicherung des Verstärkers schützt nur den Verstärker selbst, nicht die Fahrzeugbatterie. Für die Dauer der Montage und des Anschlusses ist der Minuspol der Batterie abzuklemen.

Hierbei sind die Sicherheitschinweise des Kfz- Herstellers (Airbag, Alarmanlagen, Bordcomputer, Wegfahrsperen) zu beachten.

In Hinsicht auf Unfallsicherheit muß die Endstufe professionell befestigt werden. Die Montagefläche muß zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten.

Beim Bohren von Lochtern darauf auf achten, daß keine Fahrzeugteile (Batterie, Kabel, Sicherungskosten) beschädigt werden.

Der Amplifier wird an einem geeigneten Montageort z. B. unter den Sitzen oder im Kofferraum montiert (Fig. 1).

Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt werden, die ausreichende Luftzirkulation für die Kühlung des Veränderkers gewährleistet. An scharfkantigen Lächern Kabeldurchführungen verwenden. Laatsprecher mit 2-4 Ω Impedanz verwenden (siehe Tabelle bzw. Einbauzeichnung). Max. Belastbarkeit (Musikleistung) beachten. Laatsprecher nicht an Masse anschließen, nur die bezeichneten Klemmen verwenden. Der Querschnitt des Plus und Minuskabels darf 6mm^2 nicht unterschreiben.

Amplifier MPA 3

Der Amplifier eignet sich zum Anschluß an Autoradios mit Cinch-Anschluß.

Für den Anschluß an Autoradios mit ISO-Anschluß Blaupunkt ISO-Cinch Adapter verwenden. (7 607 893 093 / 7 607 855 094)

MPA 3

2 - Ohm stabile 3/2 Channel Power Amplifier
2 x 80 + 1 x 200/ 2 x 200 Watt

3- Kanal Class A/B-Amplifier

Brückbar von 3- auf 2- Kanal Betrieb

Max. Power	2x80 +1x200 W oder 2x 200 W an 4 Ω
Sinusleistung	2x30 +1x100 W / 2x100
Klirr faktor (full rated power)	0,1%

Frequenzgang 20-50 kHz

Signal/Rauschabstand: >90 dB

Gain Adjust 0,3-5V

Low Pass Filter variabel 50 - 500Hz (Kanal 1+2),

50 - 250 Hz (Kanal 3)

High Pass Filter variabel 50 - 500 Hz (Kanal 1+2)

Eingänge: 3 Chinch, RCA vergoldet und high level input

Ausgabe: 3 Lautsprecher 4 Ohm

Abmessungen (BxHxT): 256 x 54 x 300

Plus-/Minus-Anschluß

Wir empfehlen einen Mindestquerschnitt von 6mm^2 . Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschließen. An scharfkantigen LÖchern Kabeldurchführungen verwenden. Handelsübliche Minuskabel an einen störfreien Massepunkt (Karosserieschaube, Karosserieblech) sicher anschauben (nicht am Minuspol der Batterie). Kontaktfliche des Massepunktes metallisch blank kratzen und mit Graphitfett ein fetten.

Integrierte Sicherungen (Fuse)

Die im Amplifier integrierten Sicherungen (Fuse) schätzen die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherungitte niemals Sicherungen überbrücken oder gegen Typen mit hoherem Strom auswechseln.

Anschlußbeispiele

Anschluß der Spanningsversorgung. Fig. 2

Anschluß an Autoradios über Lautsprecher- Ausgang ..................... Fig. 7

Lautsprecheranschlüsse Fig. 3-6

Remote- Anschluß des Verstärkers mit schaltbarer +12 V Spanningsquelle verbinden.

Auf diese Weise kann der Veränder über den Ein / Ausschalter des Radiogerats ein- und ausgeschaltet werden.

Hochpegelanschlüsse (High-Input)

Der Veränder verfügt über Hochpegelanschlüsse (High- Input), um an Radiogeräte ohne Vorstufenausgängen angeschlossen werden zu konnen (Fig. 7). Auf diese Weise ist ein direkter Anschluß am Lautsprecherausgang des Radiogerätes möglich.

Gain Regler

Mit Hilfe des Gain Reglers kann die Eingangsempfindlichkeit der Endstufe an die Ausgangsspannung Ihres Autoradio-Vorverstärkerausganges angepaßt werden.

Der Einstellbereich reicht von 0,3 V bis 5 V. Bei Anschluß eines Autoradios anderer Hersteller ist die Eingangsempfindlichkeit entsprechend den Herstellerangaben anzupassen.

Hierzu noch eineuge wichtige Erläuterungen: Durch Drehen des Reglers im Uhrzeigersinn erhöht sich die Eingangsempfindlichkeit des Verstärkers und damit auch die Lautstärke. Es handelt sich jedoch nicht um eine Lautstärkeregelung; in der Endposition laßt sich keine höhere Verstärkerleistung erzielen, auch wenn sich dies zunachst so anhört. Das System steigert lediglich schneller die Lautstärke, wenn die Lautstärkeregelung des Radiogeräts aufgedreht wird.

Laatsprecheranschluss

(Falls der Veränder in Brücke geschalte werden soll, an dieser Stelle direkt mit dem Abschnitt „Überbrachte Laatsprecheranschlüsse" fortfahren).

Wie bei jeder Audiokomponente ist die korrekte Polung von Verstärke und Laatsprechern von essentieller Bedeutung für eine gute Baßwie

dergabe. Deshalb ist bei den Anschlüssen darauf zu achten, daß der positive (+) Anschluß des Verständkers mit dem positiven Anschluß (+) des Laufsprechers verbunden wird; entsprechendes gilt für die negativen (-) Anschlüsse. Außer dem muß der linke Verständerkanal mit dem linken Laufsprecher und der rechte Verständerkanal mit dem rechten Laufsprecher verbunden werden. Laufsprecher, 4 Ohm.

Überbrückte Laatsprecheranschlussse

Der MPA- Verträger kann für eine Monokconfiguration auch in Brücke geschellt werden. Auf diese Weise kann der Verträger für einen oder mehrere Subwoofer bzw. einen Mittentörer verwendet werden. In dieser Konfiguration addiert der Verträger den rechten und linken Kanal zu einem Einkanalausgang (Monoausgang).

Hinweis: Der Veränderkann die rechte und linke Signalinformation nur dann addieren, wenn sowohl der rechte als auch der linke RCA-Anschluß vorgenommen wurde.

ACHTUNG: In Brückenschaltung muß die Verstärkerlast 4 Ohm oder higher betragen. Eine niedrigere Last führt zu einer Überhitzung oder Abschaltung des Verstärkers und kann dauerhafte Schäden verursachen.

Art und Bereich der Freqenzübergänge einstellen.

MPA 3

Beim MPA 3 kann die Art des Frequenzübergangs (d. h. „Low-Pass" oder „Hi-Pass") und die gewündte Einstiegsfrequenz eingestellt werden. Wenn beispissewein Subwoofer- Paar angeschlossen werden soll, sind die abgebildeten „Low-Pass"- Einstellungen erforderlich. Die Einstiegsfrequenz ist abhängig vom Frequenzbereich der Laatsprecher (siehe empfohlener Frenzbereich der Laatsprecher).

"High- Pass"-Frequenzregelung

Dieser Regler ist aktiv, wenn sich der Schalter in der Position „Hi-Pass" befindet, und ermöglicht die Einstellung der gewünschten Einstiegsfrequenz. Beispiel: Bei einer Einstellung von 250 Hz hat der Veränderungen einen Frequenzbereich von 250 Hz bis 50 kHz.

"Low- Pass"-Frequenzregelung

Dieser Regler ist aktiv, wenn sich der Schalter in der Position „Low-Pass" befindet, und ermöglicht die Einstellung der gewünschten Einstiegsfrequenz. Beispiel: Bei einer Einstellung von 50 Hz hat der Veränderter einen Frenzbereich von 20 Hz bis 50 Hz.

Änderungen vorbehalten!
