HD67038 - Industrielles Netzwerktor Wachendorff - Kostenlose Bedienungsanleitung

Produkttyp	Gateway Ethernet nach RS232/485
Schnittstellen	1x RS232 (9-polig Sub-D), 1x RS485 (Klemmen), 1x Ethernet (RJ45)
Serielle Datenrate	Max. 115 kbps
Galvanische Trennung	>2000 VDC
LED-Anzeigen	4x Signalanzeige für Versorgung und Kommunikation
Spannungsversorgung	12–24 VDC ±5 %, 4 W; 12–18 VAC, 4 VA, 50/60 Hz
Betriebstemperatur	−30 °C bis +70 °C
Luftfeuchtigkeit	10 % bis 80 %, nicht kondensierend
Gewicht	ca. 200 g
Montage	DIN-Hutschiene 35 mm
Gehäusevarianten	Schmale Bauform oder M-Gehäuse
Funktionen	Virtueller COM-Port (VCOM), Punkt-zu-Punkt-Tunnel (PtP), Punkt-zu-Mehrpunkt-Tunnel (PtM mit Broadcast oder Keep Alive)
Konfigurationssoftware	Kostenloser Konfigurator SW67038 (Compositor)
Zubehör (optional)	Spannungsversorgung AC34001, Null-Modem-Kabel AC34107, Ethernet-Switches ETHSW600/800
Hersteller	ADFweb.com S.r.l., Italien
CE-Konformität	Ja, gemäß geltender CE-Richtlinien

Häufig gestellte Fragen - HD67038 Wachendorff

Wie schließe ich das Gateway an?

Verbinden Sie Ihren PC über ein Null-Modem-Kabel (ART. AC34107) mit der RS232-Schnittstelle. Schließen Sie die Spannungsversorgung an (12–24 VDC oder 12–18 VAC). Stecken Sie den Jumper auf RS232. Konfigurieren Sie das Gerät mit der Software SW67038.

Welche Software benötige ich zur Konfiguration?

Die kostenlose Software SW67038 (Compositor) kann von der Webseite www.wachendorff.de/wp heruntergeladen werden. Mit ihr erstellen und übertragen Sie die Projektierung.

Wie richte ich einen virtuellen COM-Port ein?

Wählen Sie in der Software die Funktion Remote COM Port. Geben Sie die IP-Adresse, den Port und die seriellen Parameter ein. Verwenden Sie anschließend eine beliebige VCOM-Software (z. B. eVCOM) auf dem PC.

Wie verbinde ich zwei serielle Geräte über Ethernet?

Konfigurieren Sie zwei Gateways im Punkt-zu-Punkt-Tunnel (PtP). Geben Sie die IP-Adresse des Partners ein und wählen Sie TCP oder UDP. Die seriellen Schnittstellen der Geräte werden dann über Ethernet verbunden.

Was bedeuten die LEDs?

Die vier LEDs zeigen Versorgung und Kommunikationsstatus an. Details finden Sie im Kapitel 'Anschlussdarstellung' der Bedienungsanleitung.

Welche Spannungsversorgung wird benötigt?

Das Gateway benötigt 12–24 VDC ±5 % (4 W) oder 12–18 VAC (4 VA, 50/60 Hz). Verwenden Sie ein geeignetes Netzteil (z. B. ART. AC34001).

Kann ich das Gerät auf einer Hutschiene montieren?

Ja, die Montage erfolgt auf einer 35-mm-DIN-Hutschiene. Hängen Sie das Modul mit der Oberseite ein und drücken Sie es nach unten, bis es hörbar einrastet.

Wie setze ich die Werkseinstellungen zurück?

Ein Zurücksetzen auf Werkseinstellungen ist über die Konfigurationssoftware möglich. Sie können auch den Jumper umstecken und die Projektierung neu laden. Details entnehmen Sie bitte der Bedienungsanleitung.

Unterstützt das Gerät RS485 mit automatischer Richtungssteuerung?

Ja, die RS485-Schnittstelle wird über Klemmen angeschlossen. Die automatische Richtungssteuerung ist integriert. Stellen Sie die Baudrate und Parität in der Software ein.

Wo finde ich technischen Support?

Technischen Support erhalten Sie über die Webseite www.wachendorff.de/wp/ansprechpartner. Dort finden Sie die zuständigen Mitarbeiter.

BEDIENUNGSANLEITUNG HD67038 Wachendorff

Gateway Ethernet nach RS232/485

HD67038

Inhaltsverzeichnis 2

1 Vorwort....3

1.1 Qualifiziertes Personal....3
1.2 Sicherheitshinweise und allgemeine Hinweise 3
1.3 Bestimmungsgemäße Verwendung 4
1.4 CE-Konformität 4

2 Gateway HD67038....5

2.1 Über das Gateway....5
2.2 Anschlussdarstellung....5
2.3 Übertragungskabel RS232 7
2.4 Abmessungen....7
2.5 Mechanische Installation 8

3 Konfiguration....9

3.1 Überspielen einer Projektierung in das HD67038....9
3.2 Installation 10
3.3 Projektierung erstellen....11
3.4 Beispiel einer Konfiguration....17

4 Allgemeine Informationen....19

4.1 Technischer Support 19
4.2 Zubehör 19
4.3 Technische Daten....20

1 Vorwort

Verehrter Kunde!

Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren Ihnen zu diesem Entschluss.

Die Geräte aus unserem Haus können vor Ort für zahlreiche unterschiedliche Anwendungen eingesetzt werden.

Um die Funktionsvielfalt dieses Gerätes für Sie optimal zu nutzen, bitten wir Sie, alle folgenden Hinweise aus diesem Handbuch zu beachten.

1.1 Qualifiziertes Personal

Das zugehörige Gerät darf nur in Verbindung mit dieser Dokumentation eingerichtet und betrieben werden. Inbetriebsetzung und Betrieb eines Gerätes dürfen nur von qualifiziertem Personal vorgenommen werden. Qualifiziertes Personal im Sinne der sicherheitstechnischen Hinweise dieser Dokumentation sind Personen, die die Berechtigung haben, Geräte, Systeme und Stromkreise gemäß den Standards der Sicherheitstechnik in Betrieb zu nehmen, zu erden und zu kennzeichnen.

1.2 Sicherheitshinweise und allgemeine Hinweise

Zur Gewährleistung eines sicheren Betriebes darf das Gerät nur nach den Angaben in der Betriebsanleitung betrieben werden. Bei Schäden die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Bei Sach- und Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungs- und Garantieanspruch.

1.3 Bestimmungsgemäße Verwendung

Die Geräte dienen zur Verbindung und dem Datenaustausch zwischen zwei unabhängigen Bussystemen.

Ein solches Gerät darf nicht als alleiniges Mittel zur Abwendung gefährlicher Zustände an Maschinen und Anlagen eingesetzt werden. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen eingehalten werden.

1.4 CE-Konformität

Die Geräte sind entsprechend der gültigen CE-Richtlinien konstruiert. Sämtliche Zertifikate können bei uns angefordert werden.

2 Gateway HD67038

2.1 Über das Gateway

Das HD67038 ist ein Ethernet nach Seriell Adapter, der drei Funktionen integriert hat.

Er liefert Ihnen eine virtuelle COM-Schnittstelle in Verbindung mit einer VCOM-Software (nicht mitgeliefert).

Sie können mit dem Gerät auch eine serielle Kommunikation über eine Ethernet-Verbindung tunneln. Dies kann als einfache Punkt-zu-Punkt-Verbindung wie auch als Punkt-zu-Mehrpunkt-Verbindung (als Master/Slave) erfolgen.

Der Wandler ist in zwei verschiedenen Gehäuseformen lieferbar und zwar

1. als schmale Bauform

2. als M-Gehäuse

2.2 Anschlussdarstellung

Im Folgenden sind die einzelnen Anschlüsse des Gerätes beschrieben.

HD6703825

HD6703825M

2.3 Übertragungskabel RS232

Als Übertragungskabel der Projektierung wird ein Standard Null-Modem-Kabel benötigt. Dies hat beidseitig eine 9-polige SUB-D Buchse. Im Folgenden sehen Sie die PIN-Belegung des Kabels:

Hinweis: Sie können dieses Kabel bei uns beziehen.

Artikelnummer: AC34107

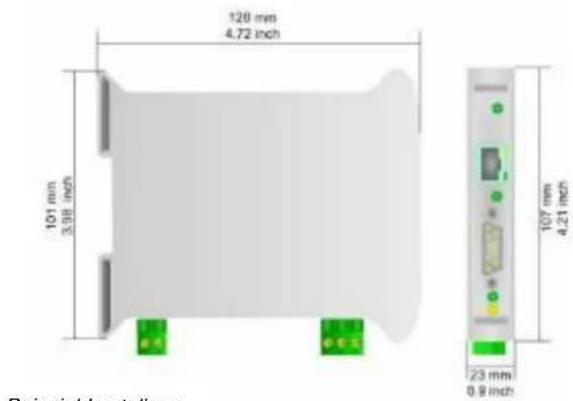

2.4 Abmessungen

HD6703825

Beispieldarstellung
HD6703825M

Beispieldarstellung

2.5 Mechanische Installation

Die Montage ist auf jeder 35mm DIN-Hutschiene möglich. Hängen Sie dazu das Modul mit der Oberseite in die Hutschiene ein, und drücken es dann nach unten gegen diese. Es rastet hörbar ein.

Die Lüftungsschlitze des Gehäuses dürfen nicht zugedeckt werden. Das Gerät darf nur in Umgebungen der zugelassenen Schutzart verwendet werden. Beachten Sie sämtliche Sicherheitshinweise im Bezug auf Maschinen und Menschen.

Achtung! Das Gerät enthält ESD gefährdete Bauteile.

3 Konfiguration

3.1 Überspielen einer Projektierung in das HD67038

Nutzen Sie den folgenden Ablauf, um das Modul in Betrieb zu nehmen:

1. Verbinden Sie Ihren PC mittels eines Null-Modem-Kabel mit dem Gateway.
2. Schließen Sie die Spannungsversorgung an das Modul an.
3. Stecken Sie den Jumper der seriellen Auswahl auf „RS232“.
4. Erstellen Sie eine Projektierung mit der dazugehörigen Software.
5. Wählen Sie die serielle Schnittstelle in der Software aus und betätigen Sie „Download“
6. Schalten Sie die Spannungsversorgung ein.
7. Das Überspielen der Projektierung startet automatisch.
8. Nach Beendigung des Transfers schalten Sie die Spannungsversorgung am Gateway aus.
9. Beenden Sie die Transfereinstellungen in der Software.
10. Schalten Sie die Spannungsversorgung wieder ein. Das Gerät arbeitet nun im RUN Modus.

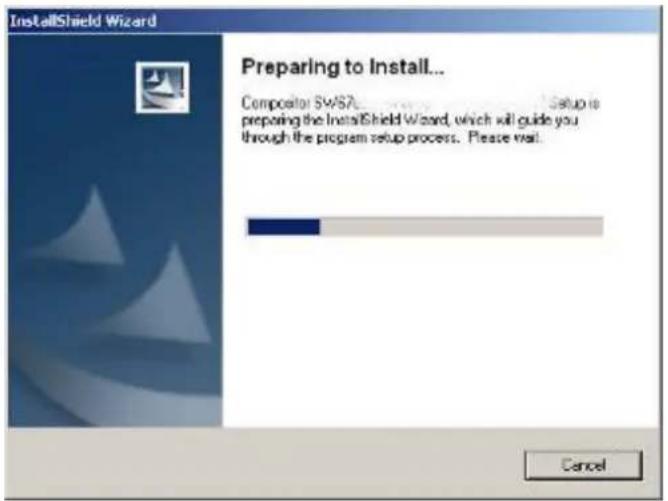

3.2 Installation

Laden Sie sich die benötigte Software von unserer Webseite „www.wachendorff.de/wp“ aus dem Downloadverzeichnis herunter. Führen Sie anschließend die Installationsdatei aus.

Sie werden nun durch einen Assistenten durch die Installation geführt.

Ist die Installation beendet, finden Sie das Programm „Composer SW67xxx“ in Ihrem Windows Startmenü.

3.3 Projektierung erstellen

Führen Sie das Programm „Compositor SW67038“ aus. Das Programm ist in verschiedene Schritte unterteilt, die Ihnen direkt den Ablauf der benötigten Programmierung beschreiben.

Step1

Erstellen Sie sich ein neues Projekt oder öffnen Sie ein vorhandenes Projekt.

In diesem Handbuch wird beschrieben, wie Sie ein neues Projekt anlegen.

Betätigen Sie den Button „New Project“. Es öffnet sich nun ein neues Fenster, in das Sie den Projektnamen eingeben. Es wird daraufhin unter

C:\Programme\ADFweb\Compositor_SW67038\Projects

ein neuer Projektordner mit Ihrem Projektnamen erstellt.

Betätigen Sie nun den Button „General Parameter“, um die grundlegenden Einstellungen der Kommunikationsschnittstellen vorzunehmen.

Wählen Sie hier Ihre grundsätzliche Funktionsweise des Gerätes aus. Aktivieren Sie dazu das Kontrollkästchen mit der gewünschten Funktion. Daraufhin ändert sich automatisch die Ansicht des Fensters. In den nachfolgenden Seiten werden die drei Funktionen genauer erklärt.

Funktion Beschreibung
Remote COM Port	Benutzen Sie das Gerät als virtuelle COM Schnittstelle in Verbindung mit einer Software auf Ihrem PC.
Tunnel Point to Point	Benutzen Sie zwei Geräte, um eine RS232 oder RS485 Verbindung über eine Ethernetleitung zu tunneln.
Tunnel Point to Multipoint	Benutzen Sie drei oder mehr Geräte, um eine RS232 oder RS485 Verbindung über eine Ethernetleitung zu tunneln. Dabei dient ein Gerät als Master, die anderen als Slaves.

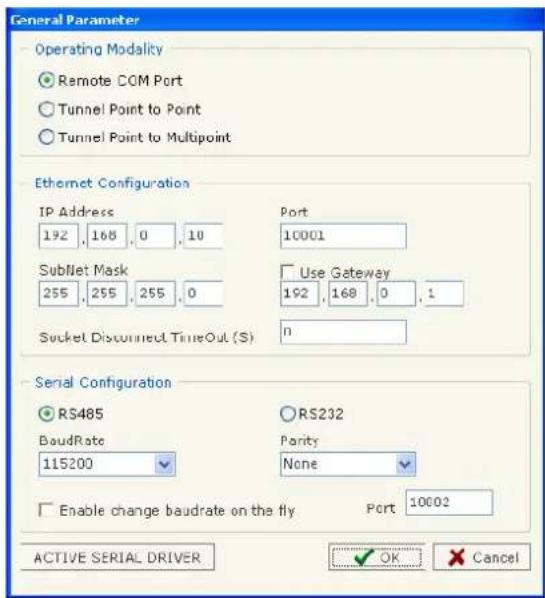

Remote COM Port

Stellen Sie diese Funktion ein, wenn Sie von Ihrem PC aus mittels einer virtuellen COM Software auf eine RS232 oder RS485 Schnittstelle zugreifen wollen.

Sie können hierbei jede beliebige VCOM Software nutzen.

Ethernet Configuration
Parameter Beschreibung
IP-Adresse Subnetzmaske Gateway	Dies sind die Netzwerkeigenschaften für die Ethernet TCP/IP Seite des Wandlers. Unter dieser Adresse ist der Wandler am Ethernet erreichbar.
Port Sie können	den Port, über den die VCOM Software mit dem Gerät kommuniziert, frei einstellen.
Socket Disconnect Timeout	Hier können Sie die Zeit in Sekunden einstellen, wann der Socket bei nicht aktiver Verbindung geschlossen wird.
Seriell Port Setup
Parameter Beschreibung
Auswahl RS485 / RS232	Wählen Sie hier die Schnittstelle, die der Wandler zur Datenkommunikation verwenden soll.
Baudrate Parität	Stellen Sie hier Ihre Daten für die serielle Kommunikation ein.Hinweis:Datenbits (8) und Stoppbit (1) sind fest vorgegeben
Enable change baudrate on the fly	Wenn aktiviert, ist es möglich Baudrate und Parität über Ethernet zu ändern.
Port Baudrate und Parität sind über den Port definiert.
Active Serial Driver	Dieser Button dient zur Datenübergabe in die Software „Serial to Ethernet Connector“ von der Firma Eltima.

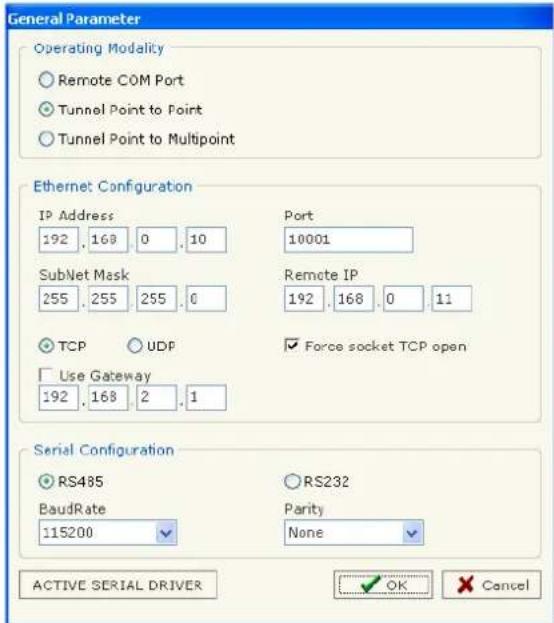

Stellen Sie diese Funktion ein, wenn Sie zwei serielle Geräte über eine Ethernet Leitung verbinden wollen.

Ethernet Configuration
Parameter Beschreibung
IP-Adresse Subnetzmaske	Dies sind die Netzwerkeigenschaften für die Ethernet-TCP/IP-Seite des Wandlers. Unter dieser Adresse ist der Wandler am Ethernet erreichbar.
Port Sie können den	Port, über den die beiden Geräte miteinander kommunizieren, frei einstellen.
Remote IP Geben Sie hier die IP-Adresse des zweiten Gerätes ein, mit dem Sie einen Tunneln aufbauen wollen.
TCP / UDP Wählen	Sie hier, ob die Gateways per TCP oder UDP-Protokoll miteinander kommunizieren sollen.
Force socket TCP open	Wird definiert, wenn der Socket-TCP versucht die Verbindung zu starten.
Use Gateway Wenn aktiviert, ist es möglich die Gateway IP-Adresse einzutragen um in einen anderen Adressenbereich zu gelangen.
Seriell Port Setup
Parameter Beschreibung
Auswahl RS485 / RS232	Wählen Sie hier die Schnittstelle, die der Wandler zur Datenkommunikation verwenden soll.
Baudrate Parität	Stellen Sie hier Ihre Daten für die serielle Kommunikation ein.Hinweis:Datenbits (8) und Stoppbit (1) sind fest vorgegeben
Active Serial Driver	Dieser Button hat in dieser Einstellung keine Funktion.

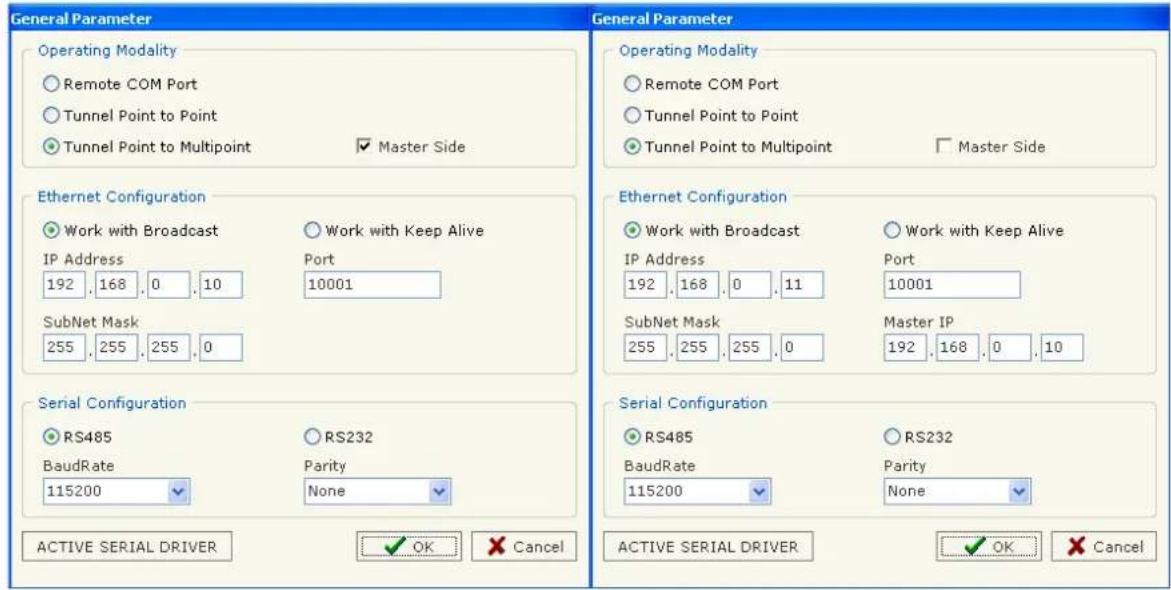

Tunnel Point to Multipoint mit Broadcast

Stellen Sie diese Funktion ein, wenn Sie drei oder mehr serielle Geräte über eine Ethernet-Leitung verbinden wollen. Dabei hat 1 Gerät die Master-, alle anderen die Slave-Funktion.

Ethernet Configuration
Parameter Beschreibung
Master Side Aktivieren Sie diese Funktion nur bei dem Master-Gerät. Sie unterscheidet hierbei eindeutig die Master- und Slave-Geräte.
IP-Adresse Subnetzmaske	Dies sind die Netzwerkeigenschaften für die Ethernet-TCP/IP-Seite des Wandlers. Unter dieser Adresse ist der Wandler am Ethernet erreichbar.
Port Sie können den Port, über den die Geräte miteinander kommunizieren, frei einstellen.
Master IP Geben Sie hier die IP-Adresse des Master-Gerätes ein, mit dem alle Slaves eine Verbindung aufbauen sollen. Diese Funktion ist nur in den Slave-Geräten verfügbar!
Seriell Port Setup
Parameter Beschreibung
Auswahl RS485 / RS232	Wählen Sie hier die Schnittstelle, die der Wandler zur Datenkommunikation verwenden soll.
Baudrate Parität	Stellen Sie hier Ihre Daten für die serielle Kommunikation ein. Hinweis: Datenbits (8) und Stoppbit (1) sind fest vorgegeben
Active Serial Driver	Dieser Button hat in dieser Einstellung keine Funktion.

Tunnel Point to Multipoint mit Keep Alive

Durch die Funktion "Work with keep alive" sendet der Master die Nachrichten an alle Geräte, die die „Keep alive"-Nachrichten versenden.

Ethernet Configuration
Parameter Beschreibung
Master Side Aktivieren Sie diese Funktion nur bei dem Master-Gerät. Sie unterscheidet hierbei eindeutig die Master- und Slave-Geräte.
IP-Adresse Subnetzmaske	Dies sind die Netzwerkeigenschaften für die Ethernet-TCP/IP-Seite des Wandlers. Unter dieser Adresse ist der Wandler am Ethernet erreichbar.
Port Sie können den Port, über den die Geräte miteinander kommunizieren, frei einstellen.
Master IP Geben Sie hier die IP-Adresse des Master-Gerätes ein, mit dem alle Slaves eine Verbindung aufbauen sollen.Diese Funktion ist nur in den Slave-Geräten verfügbar!
Seriell Port Setup
Parameter Beschreibung
Auswahl RS485 / RS232	Wählen Sie hier die Schnittstelle, die der Wandler zur Datenkommunikation verwenden soll.
Baudrate Parität	Stellen Sie hier Ihre Daten für die serielle Kommunikation ein.Hinweis:Datenbits (8) und Stoppbit (1) sind fest vorgegeben
Active Serial Driver	Dieser Button hat in dieser Einstellung keine Funktion.

3.4 Beispiel einer Konfiguration

Hier sehen Sie verschiedene Bildschirmkopien einer Konfiguration.

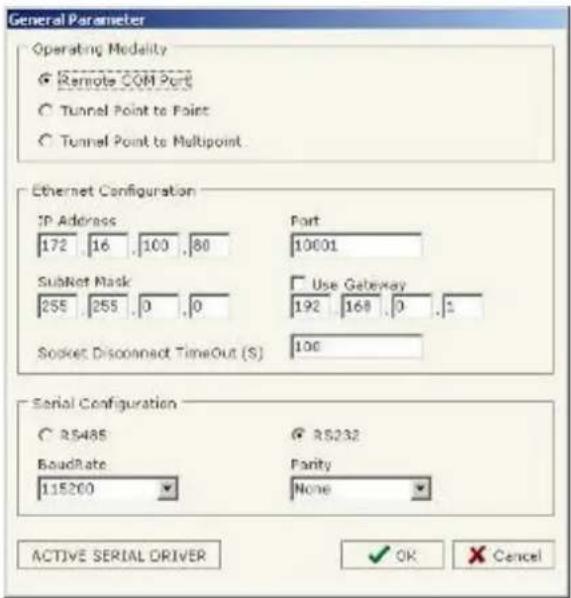

Remote COM Port:

Genutzt haben wir hier die Software eVCOM, welche Sie über unsere Homepage kostenlos herunterladen können.

An dem Mastergerät ist ein RS485-Master angeschlossen. Dieser kommuniziert mit 2 Slaves, die jeweils auch an der RS485-Buchse der beiden Slave-Geräte angeschlossen ist.

4 Allgemeine Informationen

4.1 Technischer Support

Für einen einfachen und schnellen technischen Support dieses Produktes stehen Ihnen unsere Ansprechpartner gerne zur Verfügung. Sie finden unsere Mitarbeiter unter:

www.wachendorff.de/wp/ansprechpartner

4.2 Zubehör

Beschreibung Artikelnummer
Spannungsversorgung 230V AC nach 12V AC AC34001
Null-Modem-Kabel zur Programmierung AC34107
Konfigurationssoftware	SW67xxx
6-fach Ethernet-Switch ETHSW600
8-fach Ethernet-Switch ETHSW800

4.3 Technische Daten

Schnittstellen: 1x RS232 (9-polig Sub-D Pin)

1x

RS485

(Klemmen)

1x

Ethernet

(RJ45)

Datenrate seiell: Max. 115 kps

Galv. Trennung: >2000 VDC

LED: 4x Signalanzeige für Versorgung und Kommunikation

Versorgung: 12 VDC bis 24 VDC +-5%, 4 Watt

12 bis 18 VAC, 4 VA, 50/60 Hz

Software:

Kostenloser

Konfigurator

„SW67038“ zur Konfiguration des Gerätes

Betriebstemperatur: -30 °C bis +70 °C

Luftfeuchtigkeit: 10% bis 80%, nicht kondensierend

Gewicht:

ca.

200g

Befestigung:

Montage

auf

DIN-Hutschiene

Hersteller:

ADFweb.com

S.r.l,

Italien
