Produkttyp	Managed L2/L3 Switch
Modell	QGD-3014
Marke	QNAP
Abmessungen (B x T x H)	440 x 250 x 44 mm (1U)
Gewicht	3,0 kg
Stromversorgung	AC 100-240V, 50/60Hz, max. 30W
Anzahl der Ports	14 x Gigabit Ethernet, 2 x SFP+ 10GbE
Verwaltungsschnittstelle	Web GUI, CLI, SNMP, QNAP QTS
Betriebssystem	QTS (QNAP Turbo System)
Layer-2-Funktionen	VLAN, STP, LACP, IGMP Snooping
Layer-3-Funktionen	Statisches Routing, RIP, OSPF
Sicherheitsfunktionen	ACL, 802.1X, SSH, SSL
Kühlung	2 integrierte Lüfter, intelligente Lüftersteuerung
Betriebstemperatur	0°C bis 40°C (32°F bis 104°F)
Lagertemperatur	-20°C bis 70°C (-4°F bis 158°F)
Luftfeuchtigkeit	10% bis 90% nicht kondensierend
Montage	Rackmontage (1U), Tischgerät
Wartung	Sauber halten; Staub vermeiden; Lüftungsschlitze nicht blockieren; weiches, trockenes Tuch verwenden
Sicherheitshinweise	Handbuch lesen; richtige Spannung verwenden; nicht zerlegen; von Flüssigkeiten fernhalten
Ersatzteile & Reparaturfähigkeit	QNAP-Support kontaktieren; nur autorisierter Service
Garantie	Siehe Produktdokumentation oder Händler

Häufig gestellte Fragen - QGD-3014 QNAP

Wie setze ich den QGD-3014 auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste auf der Rückseite 10 Sekunden lang mit einer Büroklammer gedrückt. Dadurch wird der Switch auf die Werkseinstellungen zurückgesetzt, einschließlich der Standard-IP-Adresse 192.168.1.1.

Was ist die Standard-IP-Adresse, um auf die Verwaltungsoberfläche zuzugreifen?

Die Standard-IP-Adresse ist 192.168.1.1. Stellen Sie sicher, dass sich Ihr Computer im selben Subnetz befindet (z. B. 192.168.1.x), um eine Verbindung über den Webbrowser herzustellen.

Kann ich die Firmware des Switches aktualisieren?

Ja, die Firmware kann über die QTS-Weboberfläche aktualisiert werden. Gehen Sie zu Systemsteuerung > System > Firmware-Update und laden Sie die neueste Firmware-Datei von der QNAP-Supportseite hoch.

Unterstützt der QGD-3014 VLANs?

Ja, er unterstützt IEEE 802.1Q VLANs. Sie können bis zu 4096 VLAN-Gruppen über die Weboberfläche oder CLI konfigurieren.

Was ist die maximale Leistungsaufnahme des Switches?

Die maximale Leistungsaufnahme beträgt ca. 30 Watt. Er verwendet ein internes Netzteil mit AC-Eingang 100-240V.

Wie verbinde ich den Switch mit einem Netzwerk für die Fernverwaltung?

Schließen Sie ein Ethernet-Kabel von einem beliebigen Port an Ihr Netzwerk an. Greifen Sie dann über die IP-Adresse des Switches von einem beliebigen Gerät im selben Netzwerk darauf zu. Verwenden Sie für die Ersteinrichtung Qfinder Pro.

Gibt es LED-Anzeigen für den Portstatus?

Ja, jeder Port hat zwei LEDs. Die linke LED zeigt Link/Aktivität an (grün = Link, blinkend = Aktivität). Die rechte LED zeigt die Geschwindigkeit an (aus = 10/100 Mbit/s, grün = 1 Gbit/s, gelb = 10 Gbit/s für SFP+).

Kann ich den Switch in einem Server-Rack montieren?

Ja, der Switch ist für die 1U-Rackmontage ausgelegt. Verwenden Sie das mitgelieferte Rack-Montage-Kit und Schrauben. Sorgen Sie für ausreichende Belüftung um das Rack herum.

Was soll ich tun, wenn der Switch überhitzt?

Überprüfen Sie, ob die Lüfter drehen und die Lüftungsschlitze nicht blockiert sind. Stellen Sie sicher, dass die Umgebungstemperatur unter 40 °C liegt. Wenn das Problem weiterhin besteht, kontaktieren Sie den QNAP-Support.

Ist der QGD-3014 mit SFP-Modulen von Drittanbietern kompatibel?

Ja, er unterstützt standardmäßige SFP+-Module. Für vollständige Kompatibilität und Leistung empfiehlt QNAP die Verwendung von QNAP-eigenen Transceivern.

BEDIENUNGSANLEITUNG QGD-3014 QNAP

Über dieses Handbuch....3

Zielgruppe....3

In diesem Dokument verwendete Symbole....3

2. Produktübersicht

Über den QGD-3014-16PT 4

Technische Daten – Hardware......4

Lieferumfang....6

Komponenten....7

Vorderseite....7

Rückseite....8

LEDs an der Rückseite....8

Systemplatine....9

Laufwerksnummerierung....10

Sicherheitsinformationen....10

Installationsanforderungen....11

Den Switch einrichten....12

3. Installation und Konfiguration

Entfernen der Gehäuseabdeckung....13

Die Gehäuseabdeckung wieder anbringen.... 14

Laufwerksinstallation....15

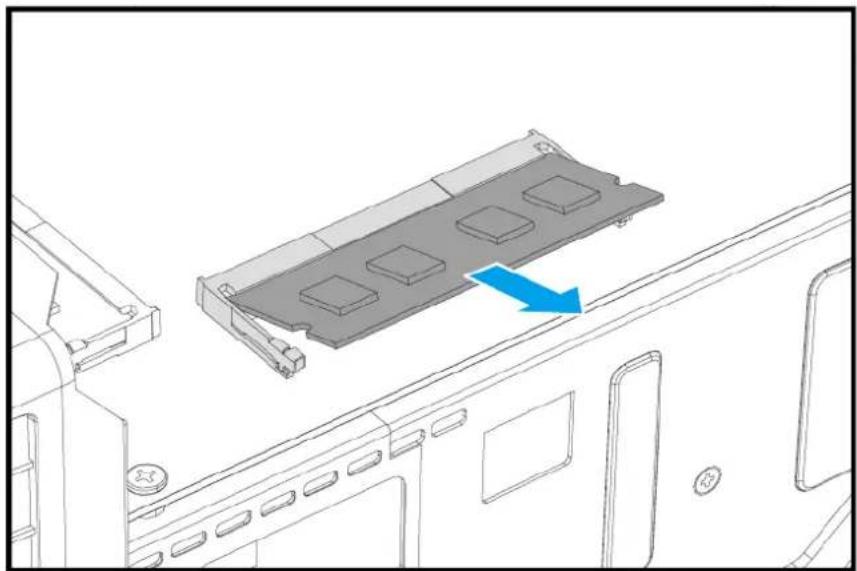

Speichermodule ersetzen....28

Den Switch mit einem Computer oder Netzwerk verbinden....31

USB-Erweiterungsgeräte anschließen 33

Zugriff auf Switch Verwaltungsanwendung....37

Mit Qfinder Pro auf QSS zugreifen....38

Auf QuNetSwitch in QTS zugreifen....39

4. Grundlegende Bedienung

Tasten....40

Netzschalter....40

Switch Reset-Taste....40

QTS Reset-Taste....41

LCD-Anzeige....41

TCP/IP-Einstellungen anzeigen....41

TCP/IP-Einstellungen konfigurieren....42

Datenträgerinformationen anzeigen....43

Systeminformationen anzeigen....43

Den Switch ausschalten....43

Den Switch neu starten....44

Das LCD-Kennwort ändern....44

LCD-Fehlermeldungen....45

LEDs....45

Audioalarm....46

5. Problemlösung

Hot-Swapping von ausgefallenen Laufwerken.... 48

Versehentlich entfernte funktionsfähige Festplatten wiederherstellen....48

Lokalisieren des Switch durch Qfinder Pro und myQNAPcloud erzwingen....49

Support und sonstige Ressourcen....49

6. Glossar

myQNAPcloud....50

myQNAPcloud Link....50

Qfinder Pro....50

QSS....50

QTS....50

QuNetSwitch....50

7. Hinweise

Eingeschränkte Garantie....51

Haftungsausschluss....51

GNU Public License....51

CE-Hinweis....59

FCC-Hinweis....59

VCCI-Hinweis....60

BSMI-Hinweis....60

SJ/T 11364-2006....60

1. Vorwort

Über dieses Handbuch

Dieses Handbuch enthält Informationen zum Gerät und Schritt-für-Schritt-Anweisungen zum Installieren der Hardware. Sie enthält zudem Anweisungen zur grundlegenden Bedienung und Fehlerbehebung.

Zielgruppe

Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen.

In diesem Dokument verwendete Symbole

Symbol Beschreibung
	Hinweise zu Standardkonfigurationseinstellungen und weitere ergänzende Informationen.
	Wichtige Hinweise zu erforderlichen Konfigurationseinstellungen und sonstige wichtige Informationen.
	Tipps mit Empfehlungen oder alternativen Vorgehensweisen zum Ausführen von Aufgaben oder zu Konfigurationen.
	Warnungen mit Informationen, die keinesfalls ignoriert werden dürfen, da dies zu Verlusten, Verletzungen oder sogar dem Tod führen könnte.

2. Produktübersicht

Dieses Kapitel enthält grundlegende Informationen über das QNAP Gerät.

Über den QGD-3014-16PT

Der QGD-3014-16PT ist ein QNAP Smart Edge Netzwerk Switch, der speziell für Überwachungsanwendungen entwickelt wurde. Der Switch verfügt über eine integrierte Speicherkapazität, die vier 3,5-Zoll SATA Festplatten aufnehmen kann, sowie ein softwaredefiniertes Netzwerk (SDN) zur Unterstützung mehrerer SMB Anwendungen wie NAS, NVR, Router, Überwachung und virtuelle Maschinen. Der QGD-3014-16PT verfügt über einen 16-Port 30-Watt Gigabit Power over Ethernet (PoE) und zwei 2,5GbE Host Verwaltungsanschlüsse für schnelle Datenübertragung. Das Dual-CPU Design des Switch bietet Layer 2 Verwaltungsfunktionen für VM und QTS Anwendungen.

Technische Daten – Hardware

Warnung

Wenn Ihr QNAP Produkt Hardwarefehler aufweist, senden Sie es zur Wartung oder zum Austausch an QNAP oder ein von QNAP autorisiertes Servicezentrum zurück. Jeder Versuch, das Produkt durch Sie oder einen nicht autorisierten Dritten zu reparieren oder Wartungsarbeiten durchzuführen, führt zum Erlöschen der Garantie.

QNAP übernimmt keine Verantwortung für durch nicht autorisierte Modifizierungen bzw. die Installation nicht unterstützter Anwendungen von Drittanbietern verursachte Schäden oder Datenverluste.

Weitere Informationen finden Sie in den QNAP Garantiebedingungen.

Tipp

Technische Daten des Modells gelten vorbehaltlich Änderungen. Die neuesten Spezifikationen finden Sie unter https://www.qnap.com.

Teilenummer für Bestellungen	CPU Arbeitsspeicher Stromversorgung
QGD-3014-16PT-8G Intel	Celeron® J4125 8 GB Einzeln

Komponente QGD-3014-16PT-8G
Prozessor
CPU Intel Celeron ® J4125
Frequenz 4-Core/4-Thread 2,0 GHz Basis/2,7 GHz Burst
Architektur x86 64-Bit
Verschlüsselungsengine AES-NI
Grafikkarte Intel® HD Graphics 600
Arbeitsspeicher
Vorinstallierter Speicher 8 GB RAM: 2 x 4 GB DDR4 SODIMM
Speichersteckplätze 2 x DDR4 SODIMM
	AnmerkungVerwenden Sie ausschließlich QNAP Speichermodule, um Leistung und Stabilität des Systems zu gewährleisten. Für Geräte mit mehr als einem Speichersteckplatz verwenden Sie bitte QNAP Module mit identischen Spezifikationen.Die Verwendung nicht unterstützter Module kann die Leistung beeinträchtigen, Fehler verursachen oder bewirken, dass das Betriebssystem nicht mehr gestartet werden kann.
Maximaler Speicher 8 GB RAM: 2 x 4 GB
Flash-Speicher 4 GB (Dual Boot OS Schutz)
Speicher
Laufwerksschächte 4 x 3,5-Zoll SATA 6 Gbps
	AnmerkungDie 3,5-Zoll SATA 6 Gbps Laufwerksschächte sind abwärtskompatibel zu SATA 3 Gbps Laufwerken.
Kompatible Laufwerke 3,5-Zoll Schächte:• 3,5-Zoll SATA-Festplattenlaufwerke• 3,5-Zoll SATA-Solid-State-Drives• 2,5-Zoll SATA-Festplattenlaufwerke• 2,5-Zoll SATA Solid-State-Drives
M.2-SSD-Steckplätze 2 x M.2 SATA
M.2 SSD-Formfaktor 2230
Unterstützung für SSD-Cache-Beschleunigung	3,5-Zoll Laufwerksschächte:1-4
Hot-Swapping Unterstützt
Netzwerk
2,5 Gigabit-Ethernet-Ports 2 x 2,5	GbE RJ45
Gigabit Ethernet-Ports • 2 x 1 GbE	RJ45/SFP Kombi-Ports• 14 x 1 GbE RJ45
PoE Unterstützung
802.3at (PoE+) Ports 1 bis 16	[ZSYK] AnmerkungDie Ports unterstützen den IEEE 802.3at-2009 PoE Standard und bieten bis zu 30W DC Leistung.
PoE max Leistung Port 30W
Gesamtes PoE Leistungsbudget	140W
Gesamtleistungsaufnahme	250W
Externe E/A-Anschlüsse & Erweiterungssteckplätze
USB-Ports Vorderseite:	1 x USB 3.0 Typ-AAnmerkungDieser USB Port unterstützt One-Touch-Kopie.Rückseite:2 x USB 3.0 Typ-A
HDMI-Ports 2 x HDMI 2.0 (bis zu 3840 x 2160 Auflösung bei 30 Hz mit HDR)
Audio-Anschlüsse • 1 x dynamische	3,5-mm-Mikrofonanschlüsse• 1 x 3,5 mm, Line-AusgangsbuchseAnmerkungSie können die Lautsprecher und die Line-Ausgangsbuchsen nicht gleichzeitig verwenden.
Schnittstelle
Anzeige Monochromes, hintergrundbeleuchtetes LCD-Display
Tasten • Eingabe	• Auswahl• Strom• Switch Reset-Taste• Host Reset-Taste• USB One-Touch-Kopie
Abmessungen
Formfaktor Tower
Abmessungen (H x B x T) 130 x 295 x 224,8 mm(5,12 x 11,61 x 8,85 Zoll)
Nettogewicht 4,08 kg (8,99 lbs)
Systembatterie CR2032 Lithium-Batterie (3V, 225 mAh)
Lüfter 1 x 120 mm, 12V DC Lüfter
Betriebstemperatur 0°C bis 40°C (32°F bis 104°F)
Relative Luftfeuchtigkeit • Nicht kondensierende relative Luftfeuchtigkeit: 5 bis 95%• Feuchtkugeltemperatur: 27°C (80,6°F)

Tipp

Eine Liste kompatibler Laufwerksmodelle und Erweiterungskarten finden Sie unter: https://www.qnap.com/compatibility.

Lieferumfang

Komponente	Anzahl
QGD-3014-16PT	1
Netzteil	1
KomponenteAnzahl
Netzkabel 1
Ethernet-Kabel 1 x 1GbE (RJ45)
Laufwerkseinschubschlüssel 1
Schrauben für 3,5-Zoll-Laufwerke 16
Schrauben für 2,5-Zoll-Laufwerke 12
Kurzinstallationsanleitung 1

Komponenten

Vorderseite

Nr.	Komponente	Nr.	Komponente
1	LCD	-Anzeige 7 Laufwerks-LEDs
2	Enter (Eingabe)-Taste 8 Status-LED
3	Select (Auswahl)-Taste 9 Switch Status LED
4	USB	3.2 Gen 1 One-Touch-Kopie Typ-A Port 10 PoE	LED
5	USB	One-Touch-Kopie Taste	11 Lüfter-LED
6	Netzschalter		12 Warnung LED

Rückseite

Nr.	Komponente Nr. Komponente
1	Host Reset-Taste 6 2,5 Gigabit Ethernet Ports (RJ45)
2	Switch Reset-Taste 7 HDMI 2.0 Ports
3	3,5-mm-Line-Ausgangsbuchse 8 Gigabit 802.3at PoE+ RJ45 Ports
4	Dynamischer 3,5-mm-Mikrofonanschluss 9 Gigabit RJ45/SFP Kombi-Ports
5	USB 3.0 Typ-A Ports 10 Anschluss für Netzkabel

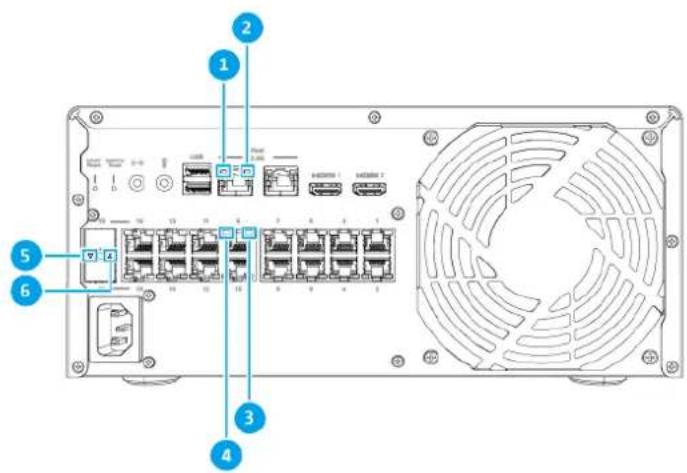

LEDs an der Rückseite

Nr.	KomponenteNr.Komponente
1	2,5 Gigabit Ethernet Aktivität LED 4 Gigabit 802.3at	PoE+	Port Aktivität LED
2	2,5 Gigabit Ethernet Geschwindigkeit LED 5 Kombi-	Port Aktivität LED
3	Gigabit 802.3at PoE+ Port Geschwindigkeit LED	6 Kombi-	Port Geschwindigkeit LED

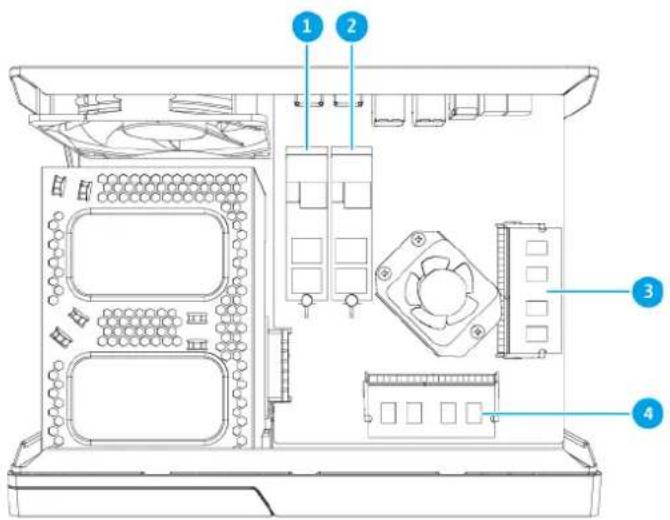

Systemplatine

Nr.	KomponenteNr.Komponente
1 M.2-	SSD-Steckplatz 1 3 Speichersteckplatz 1
2 M.2-	SSD-Steckplatz 2 4 Speichersteckplatz 2

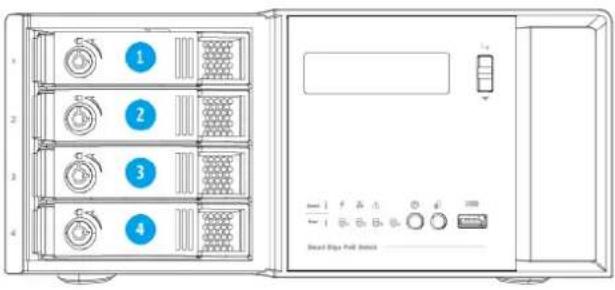

Laufwerksnummerierung

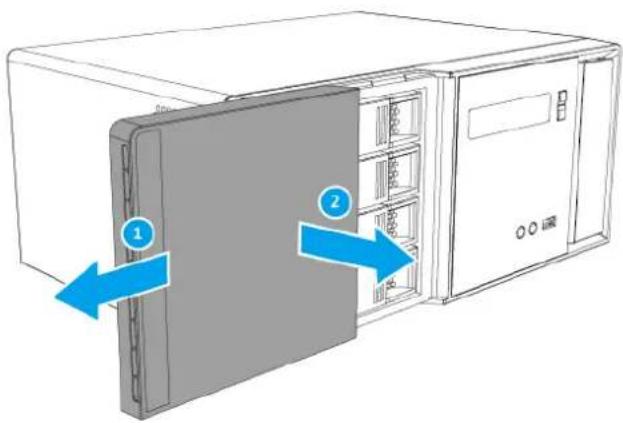

Anmerkung

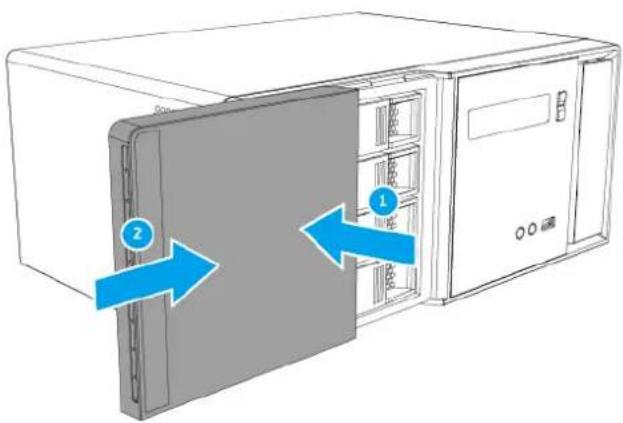

Dieses Bild zeigt den Switch mit abgenommener Frontplatte.

Sicherheitsinformationen

Die folgenden Anweisungen helfen, die persönliche Sicherheit und die Sicherheit der Umwelt zu gewährleisten. Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie irgendwelche Tätigkeiten ausführen.

Allgemeine Anweisungen

• Das Gerät sollte an einem sicheren Ort mit eingeschränktem Zugriff aufbewahrt werden, der mit einem Werkzeug, Schloss, und Schlüssel oder einem anderen Sicherheitsmittel gesteuert wird.
• Nur qualifizierte, sachkundige und autorisierte Personen mit Kenntnissen aller Einschränkungen, Sicherheitsvorkehrungen sowie Installations- und Wartungsverfahren sollten physischen Zugang zum Gerät haben.
• Um mögliche Verletzungen oder Schäden an Komponenten zu vermeiden, stellen Sie sicher, dass die Laufwerke und andere interne Systemkomponenten abgekühlt sind, bevor Sie sie berühren.
• Beachten Sie die Verfahren zur elektrostatischen Entladung (ESD), um mögliche Verletzungen oder Schäden an Komponenten zu vermeiden.

Strom

- Um das Risiko von Bränden oder Stromschlägen zu verringern, stellen Sie sicher, dass Sie das Netzkabel nur an eine ordnungsgemäß geerdete Steckdose anschließen.

Geräte mit redundanter Stromversorgung können ein oder mehrere Netzteilkabel (PSU) haben. Um schwere Verletzungen zu vermeiden, muss ein geschulter Servicetechniker vor der Installation oder dem Austausch von Systemkomponenten alle Netzteilkabel vom Gerät trennen.

Systembatterie

• Um eine mögliche Explosion der Batterie zu vermeiden, die zu Verletzungen oder Schäden an Komponenten führt, stellen Sie sicher, dass Sie die vorhandene Batterie durch eine Batterie des gleichen Typs ersetzen.
• Entsorgen Sie gebrauchte Batterien richtig gemäß den örtlichen Vorschriften oder den Anweisungen des Batterieherstellers.

Bewegliche Teile

•

Sich bewegende Lüfterflügel: Halten Sie Ihre Körperteile von sich bewegenden Lüfterflügeln fern, während das Gerät an eine Stromquelle angeschlossen ist.

•

Bewegliche Komponenten: Halten Sie Ihre Körperteile von anderen beweglichen Komponenten fern.

Installationsanforderungen

Kategorie Komponente
Umgebung • Raumtemperatur: 0°C	bis 40°C (32°F bis 104°F)Nicht kondensierende relative Luftfeuchtigkeit: 5% bis 95%Feuchtkugeltemperatur: 27°C (80,6°F)Ebene, antistatische Oberfläche, wo das Gerät weder direktem Sonnenlicht noch Flüssigkeiten oder Chemikalien ausgesetzt istFrei von Gegenständen, welche die Belüftung des Switch behindern oder Druck auf den Switch oder das Netzkabel ausüben können.
Hardware und Peripheriegeräte • Computer oder NASSpeicherlaufwerkeEine Liste kompatibler Laufwerksmodelle finden Sie unter:https://www.qnap.com/compatibility.Netzwerkkabel
Werkzeuge • Phillips #1- oder #2-SchraubendreherEin Flachkopf-SchraubendreherAntistatik-Armband

Den Switch einrichten

1. Stellen Sie Ihren Switch in einer Umgebung auf, welche den Anforderungen entspricht. Weitere Informationen finden Sie unter Installationsanforderungen.

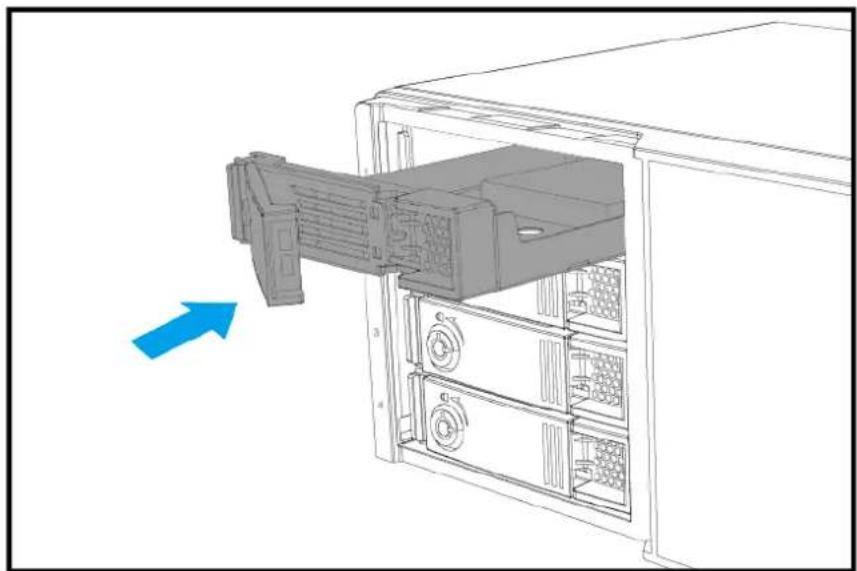

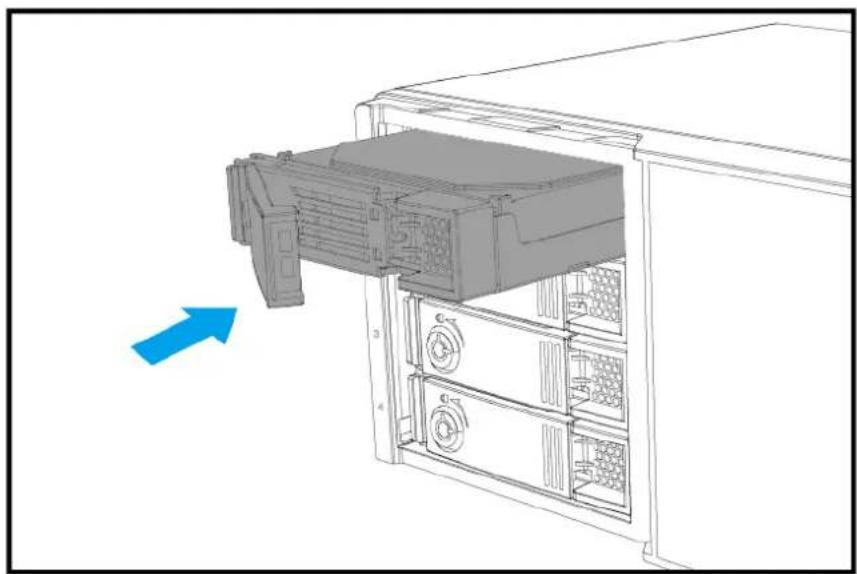

2. Installieren Sie die Laufwerke. Weitere Informationen finden Sie in den folgenden Themen:

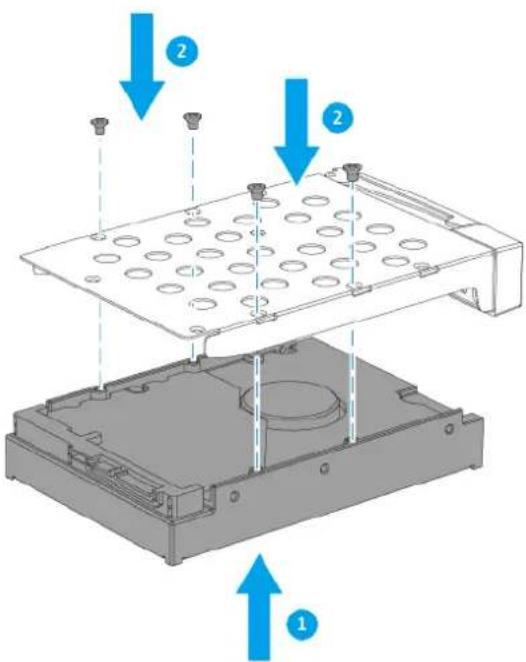

- 3,5-Zoll Festplatten oder Solid-State-Drives in 3,5-Zoll Einsätzen installieren

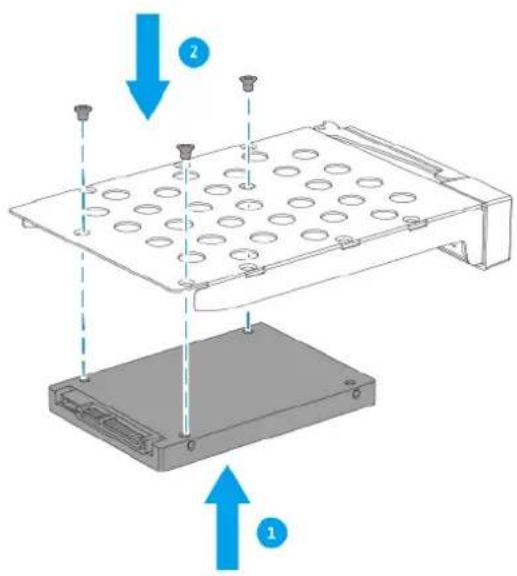

- 2,5-Zoll Festplatten oder Solid-State-Drives in 3,5-Zoll Einsätzen installieren

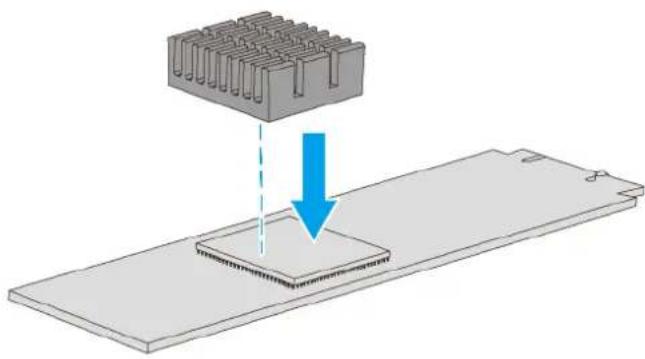

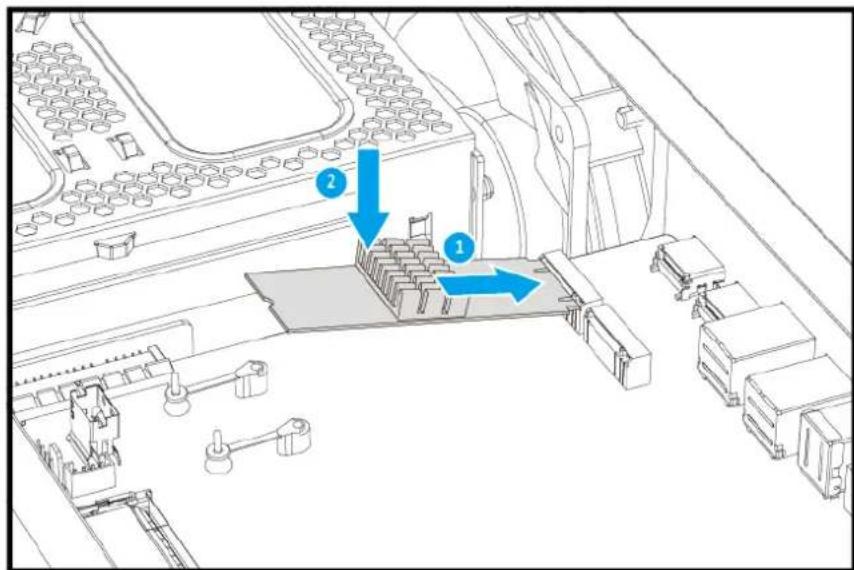

• M.2 SSDs installieren

Eine Liste kompatibler Laufwerke finden Sie unter http://www.qnap.com/compatibility

1. Optional: Ersetzen Sie Speichermodule. Weitere Informationen finden Sie unter Speichermodule ersetzen.
2. Schalten Sie den Switch ein. Weitere Informationen finden Sie unter Vorderseite.

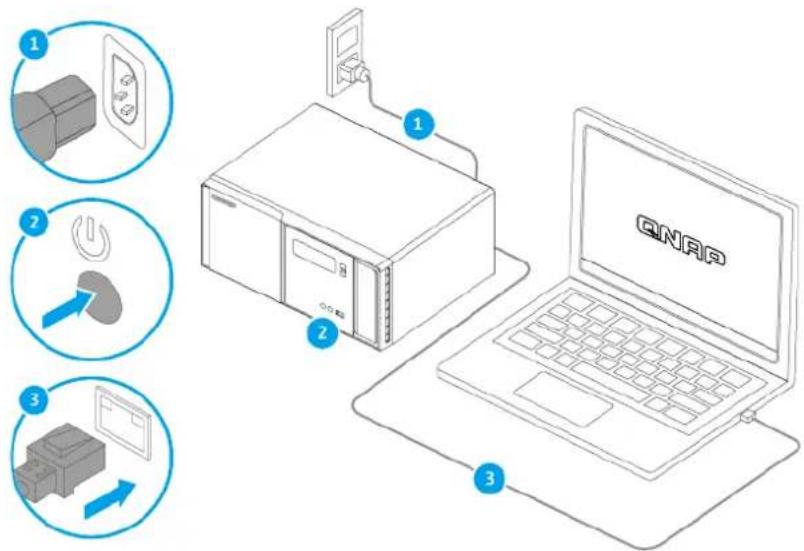

3. Verbinden Sie den Switch mit einem Computer oder Netzwerk. Weitere Informationen finden Sie unter Den Switch mit einem Computer oder Netzwerk verbinden.
4. Installieren Sie QTS. Weitere Informationen finden Sie unter QTS Installation.
5. Melden Sie sich bei QTS an.
6. Verwalten Sie Geräte auf dem Switch. Weitere Informationen finden Sie unter Zugriff auf Switch Verwaltungsanwendung.

3. Installation und Konfiguration

Dieses Kapitel beschreibt die Schritte zur Installation und Konfiguration von Hardware und Firmware.

Dieser Abschnitt enthält Informationen zur Installation von Laufwerken, Speichermodulen und Erweiterungskarten.

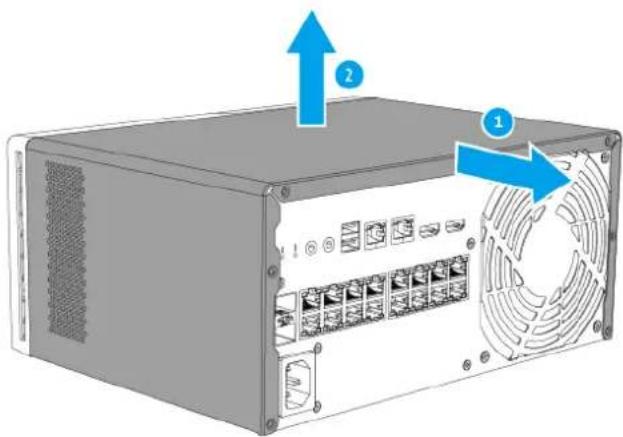

Entfernen der Gehäuseabdeckung

1. Schalten Sie das Gerät aus.
2. Ziehen Sie das Netzkabel aus der Steckdose.
3. Stecken Sie alle Kabel und sonstige externe Komponenten ab.
4. Entfernen Sie die Gehäuseabdeckung.

a. Lösen Sie die Schrauben.

b. Schieben Sie die Abdeckung zurück.
c. Heben Sie die Abdeckung des Geräts nach oben.

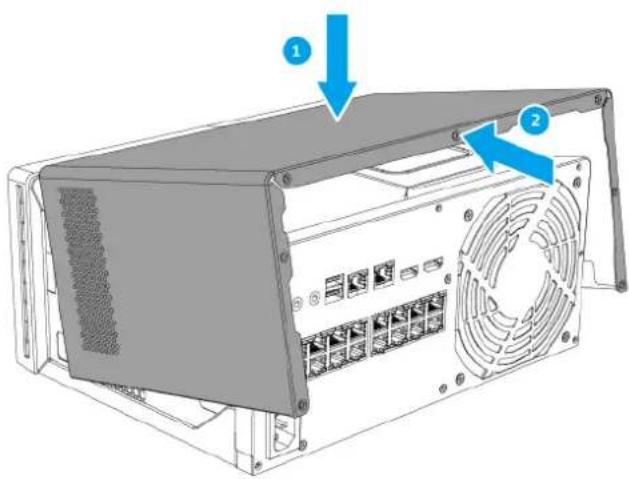

Die Gehäuseabdeckung wieder anbringen

1. Setzen Sie die Abdeckung auf das Gerät.
2. Schieben Sie die Abdeckung nach vorn.

1. Bringen Sie die Schraube an.

1. Schließen Sie alle Kabel und externen Komponenten wieder an.

2. Schließen Sie das Netzkabel an die Steckdose an.

3. Schalten Sie das Gerät ein.

Laufwerksinstallation

Der QGD-3014-16PT ist mit 3,5-Zoll Festplattenlaufwerken, 3,5-Zoll Solid-State-Laufwerken, 2,5-Zoll Solid-State-Laufwerken und 2,5-Zoll Festplattenlaufwerken kompatibel.

3,5-Zoll Festplatten in 3,5-Zoll Einsätzen installieren

Warnung

- Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.

- Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

Sich bewegende Lüfterflügel: Halten Sie Ihre Hände und andere Körperteile von sich bewegenden Lüfterflügeln fern.

Andere bewegliche Komponenten: Halten Sie Ihre Hände und andere Körperteile von anderen beweglichen Komponenten fern.

1. Schalten Sie den Switch aus.

2. Entfernen Sie die vordere Abdeckung.

a. Suchen Sie die Verriegelung auf der linken Seite des Switch.

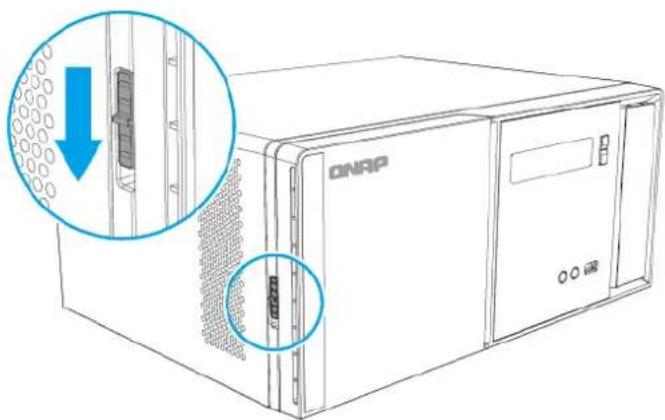

b.Schieben Sie den Riegel nach unten, um die vordere Abdeckung zu entriegeln.

c.Schieben Sie die vordere Abdeckung nach links und ziehen Sie heraus.

1. Entfernen Sie den Laufwerkseinsatz.

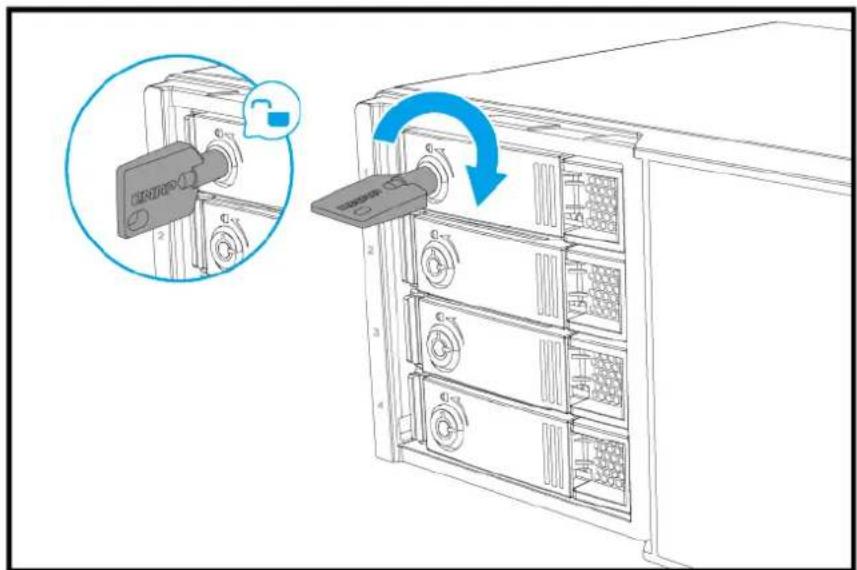

a.Optional: Entsperren Sie den Einsatz.

Die vorinstallierten Laufwerkseinsätze sind entriegelt.

Wichtig

Stellen Sie sicher, dass die Schlüssel des Laufwerkeinsatzes an einem sicheren Ort aufbewahrt werden.

b.Ziehen Sie am Griff, um den Laufwerkseinsatz zu entriegeln.

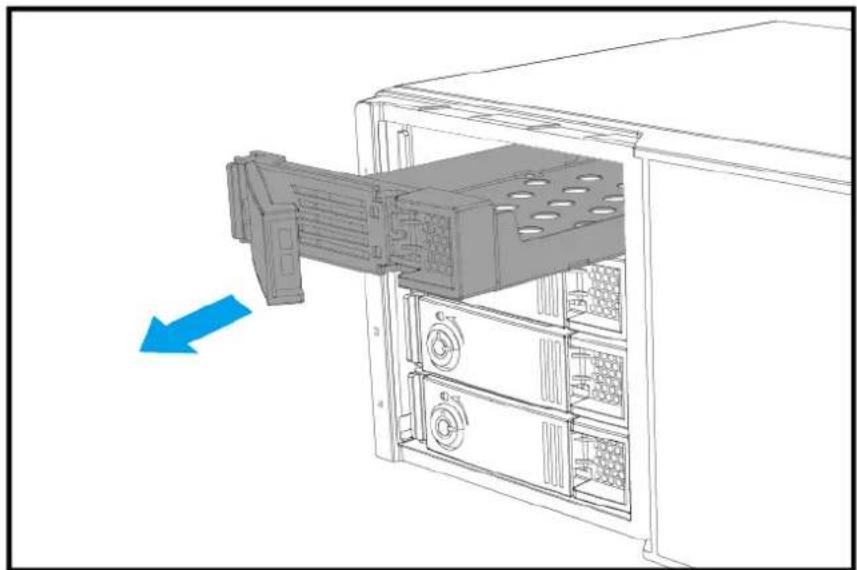

c.Ziehen Sie den Einsatz heraus.

1. Setzen Sie ein Laufwerk in dem Einsatz ein.

a. Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an den Löchern in den Seiten des Einsatzes ausgerichtet sind.

b.Optional: Bringen Sie die Schrauben an, um das Laufwerk weiter zu sichern.

5.Schieben Sie den Einsatz in den Schacht ein.

a. Setzen Sie den Einsatz in den Laufwerkschacht ein.

b.Drücken Sie den Griff.

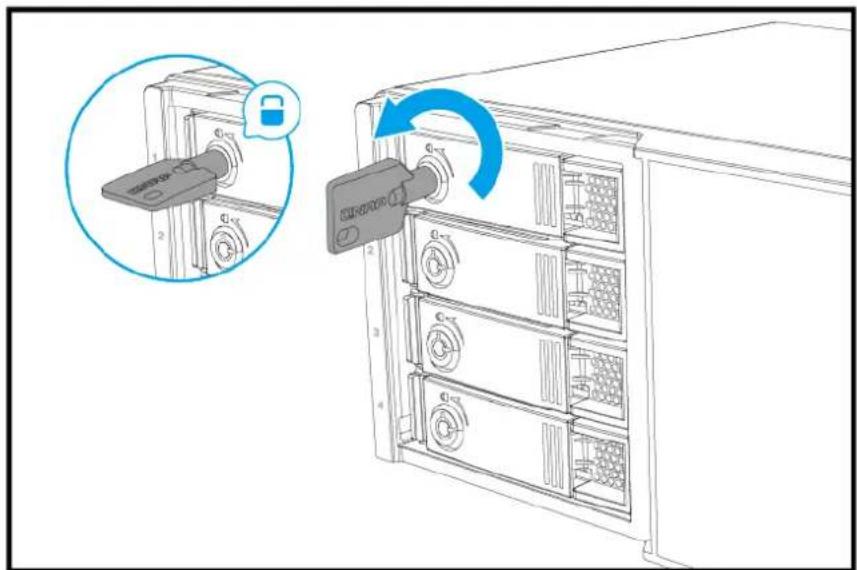

c.Sperren Sie den Einsatz.

1. Bringen Sie die vordere Abdeckung an.

a. Richten Sie die vordere Abdeckung an den Schienen des Gehäuses aus, und schieben Sie sie nach rechts.

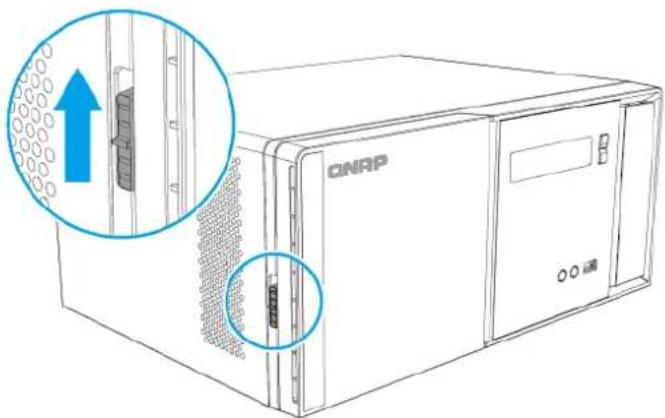

b.Schieben Sie die Verriegelung nach oben, um die vordere Abdeckung zu verriegeln.

1. Schalten Sie den Switch ein.

2,5-Zoll Festplatten oder Solid-State-Drives in 3,5-Zoll Einsätzen installieren

Warnung

- Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.

- Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

Sich bewegende Lüfterflügel: Halten Sie Ihre Hände und andere Körperteile von sich bewegenden Lüfterflügeln fern.

Andere bewegliche Komponenten: Halten Sie Ihre Hände und andere Körperteile von anderen beweglichen Komponenten fern.

1. Schalten Sie den Switch aus.

2. Entfernen Sie die vordere Abdeckung.

a. Suchen Sie die Verriegelung auf der linken Seite des Switch.

b.Schieben Sie den Riegel nach unten, um die vordere Abdeckung zu entriegeln.

c.Schieben Sie die vordere Abdeckung nach links und ziehen Sie heraus.

1. Entfernen Sie den Laufwerkseinsatz.

a.Optional: Entsperren Sie den Einsatz.

Die vorinstallierten Laufwerkseinsätze sind entriegelt.

Wichtig

Stellen Sie sicher, dass die Schlüssel des Laufwerkeinsatzes an einem sicheren Ort aufbewahrt werden.

b.Ziehen Sie am Griff, um den Laufwerkseinsatz zu entriegeln.

c.Ziehen Sie den Einsatz heraus.

1. Setzen Sie ein Laufwerk in dem Einsatz ein.

a. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind.

b.Bringen Sie die Schraube an.

5.Schieben Sie den Einsatz in den Schacht ein.

a. Setzen Sie den Einsatz in den Laufwerkschacht ein.

b.Drücken Sie den Griff.

c.Sperren Sie den Einsatz.

1. Bringen Sie die vordere Abdeckung an.

a. Richten Sie die vordere Abdeckung an den Schienen des Gehäuses aus, und schieben Sie sie nach rechts.

b.Schieben Sie die Verriegelung nach oben, um die vordere Abdeckung zu verriegeln.

1. Schalten Sie den Switch ein.

M.2 SSDs installieren

Das Gerät verfügt über zwei M.2 SSD Steckplätze auf der Systemplatine.

Weitere Informationen finden Sie unter Systemplatine.

Eine Liste kompatibler M.2-SSDs finden Sie unter http://www.qnap.com/compatibility.

Warnung

• Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
• Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

Sich bewegende Lüfterflügel: Halten Sie Ihre Hände und andere Körperteile von sich bewegenden Lüfterflügeln fern.

Andere bewegliche Komponenten: Halten Sie Ihre Hände und andere Körperteile von anderen beweglichen Komponenten fern.

Anmerkung

- QNAP empfiehlt, Kühlkörper auf den M.2 SSD Controllern zu installieren, um die Kühleffizienz zu verbessern und eine konsistente Leistung sicherzustellen.

- Vergewissern Sie sich vor der Installation von Kühlkörpern, die nicht von QNAP stammen, dass diese die richtige Größe und Form haben.

1. Schalten Sie das Gerät aus.

2. Entfernen Sie die Gehäuseabdeckung.

Weitere Informationen finden Sie unter Entfernen der Gehäuseabdeckung.

1. Installieren Sie einen Kühlkörper auf der M.2 SSD.

a. Suchen Sie den Controller auf dem M.2 SSD.

Anmerkung

Die Controller-Position variiert je nach Modell und Hersteller der M.2 SSD.

Weitere Informationen finden Sie in der Dokumentation, oder wenden Sie sich an den Hersteller.

b. Entfernen Sie die Schutzfolie vom Kühlkörper.

c.Installieren Sie den Kühlkörper auf dem Controller.

1. Installieren Sie die M.2 SSD.

a.Ziehen Sie den Steckbolzen heraus.

b. Setzen Sie die M.2 SSD in den Steckplatz ein.

c.Drücken Sie die M.2 SSD nach unten.

d. Setzen Sie den Steckbolzen ein, um das Laufwerk zu befestigen.

1. Bringen Sie die Gehäuseabdeckung wieder an.
   Weitere Informationen finden Sie unter Anbringen der Gehäuseabdeckung.

2. Schalten Sie das Gerät ein.

Speichermodule ersetzen

Der QGD-3014-16PT verfügt über zwei Speichersteckplätze. Sie können die Speicherkapazität des Switch durch ein Upgrade der Speichermodule erhöhen.

Verwenden Sie ausschließlich QNAP Speichermodule, um Leistung und Stabilität des Systems zu gewährleisten. Sie können QNAP-Speichermodule von autorisierten Händlern erwerben.

Für Details zur Steckplatznummerierung siehe Systemplatine.

Warnung

- Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.

- Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

Sich bewegende Lüfterflügel: Halten Sie Ihre Hände und andere Körperteile von sich bewegenden Lüfterflügeln fern.

Andere bewegliche Komponenten: Halten Sie Ihre Hände und andere Körperteile von anderen beweglichen Komponenten fern.

1. Schalten Sie das Gerät aus.

2. Entfernen Sie die Gehäuseabdeckung.

Weitere Informationen finden Sie unter Entfernen der Gehäuseabdeckung.

1. Entfernen Sie ein vorhandenes Modul.

a. Drücken Sie die Halteklammern gleichzeitig nach außen, um das Modul zu entriegeln.

Das Entfernen eines nicht vollständig entriegelten Moduls kann sowohl das Modul wie auch das Motherboard beschädigen.

b. Vergewissern Sie sich, dass das Modul sich nach oben geneigt hat und vollständig entriegelt ist.

c. Halten Sie das Modul an den Rändern.

d.Schieben Sie das Modul vorsichtig aus dem Steckplatz heraus.

Warnung

• Berühren Sie keine internen Komponenten, besonders nicht die Metallverbindungen.
  • Verbiegen Sie das Modul nicht.

1. Setzen Sie ein neues Modul ein.

a. Richten Sie die Einkerbung am Modul an der Erhebung im Steckplatz aus.
b.Setzen Sie das Modul in den Steckplatz ein.
c. Vergewissern Sie sich, dass die Metallverbindungen vollständig in den Steckplatz eingeführt sind.
d. Drücken Sie das Modul vorsichtig nach unten, bis die Halteklammern einrasten und das Modul fixieren.

1. Bringen Sie die Gehäuseabdeckung wieder an.

Anmerkung

Weitere Informationen finden Sie unter Anbringen der Gehäuseabdeckung.

1. Schalten Sie das Gerät ein.
2. Vergewissern Sie sich, dass das Gerät das Modul erkennt.

a. Melden Sie sich als Administrator bei QTS an.
b. Gehen Sie zu Systemsteuerung > System > Systemstatus > Hardware-Informationen.
c. Überprüfen Sie den Wert für Gesamtspeicher.

Den Switch mit einem Computer oder Netzwerk verbinden

Der QGD-3014-16PT kann mit einem Computer oder lokalen Netzwerk verbunden werden. Weitere Informationen finden Sie in den folgenden Themen:

• Den Switch mit einem Computer verbinden
• Den Switch mit einem Netzwerk verbinden

Den Switch mit einem Computer verbinden

Wenn Sie den QGD-3014-16PT mit einem QNAP NAS verbinden, können Sie die Speicherkapazität erweitern und Daten auf einem anderen NAS über Ethernet-Kabelverbindungen zu einem PoE Port am Switch sichern. Sie müssen den QGD-3014-16PT allerdings mit einem Computer verbinden, um die Switch Einstellungen zu konfigurieren.

1. Schalten Sie den Switch ein.
2. Verbinden Sie den Switch mit einem Computer.

a. Schließen Sie ein Ethernet-Kabel an den PoE Port des Switch an.

b. Schließen Sie das Ethernet-Kabel an den Gigabit Ethernet-Port des Computers an.

1. Vergewissern Sie sich, dass der Switch vom Computer erkannt wird.

a. Öffnen Sie Qfinder Pro auf dem Host Computer.

Anmerkung

Qfinder Pro können Sie hier herunterladen: https://www.qnap.com/utilities.

b. Suchen Sie den Switch in der Liste.

Den Switch mit einem Netzwerk verbinden

Der QGD-3014-16PT kann über den Host Port oder einem PoE Port mit dem lokalen Netzwerk verbunden werden.

1. Schalten Sie den Switch ein.
2. Verbinden Sie den Switch über einen der folgenden Porttypen mit Ihrem lokalen Netzwerk:

Typ Methode
Host Port Wählen Sie die IP-Adresse, die der Switch von Adapter 1 auf der LCD-Anzeige erhalten hat.
PoE Port Wählen Sie die IP-Adresse, die der Switch von Adapter 2 oder Adapter 3 auf der LCD-Anzeige erhalten hat.

1. Führen Sie Qfinder Pro auf einem mit diesem LAN verbundenen Computer aus.

Anmerkung

Qfinder Pro können Sie hier herunterladen: https://www.qnap.com/utilities.

1. Geben Sie die IP-Adresse in die Suchleiste von Qfinder Pro ein.

2. Suchen Sie den Switch in der Liste, und klicken Sie anschließend auf den Namen oder die IP-Adresse. Der QTS-Anmeldebildschirm wird angezeigt.

3. Geben Sie Ihre QTS Anmeldeinformationen ein.

4. Klicken Sie auf Anmelden.

USB-Erweiterungsgeräte anschließen

Das Gerät unterstützt USB-Erweiterungseinheiten. Für Einzelheiten siehe Tabelle unten.

Sie können Speichererweiterungszubehör von QNAP oder einem autorisierten Händler erwerben.

Weitere Informationen finden Sie unter https://shop.qnap.com/.

Die Liste der kompatiblen Erweiterungseinheiten und die maximale Anzahl der verwendbaren Erweiterungseinheiten finden Sie unter http://www.qnap.com/go/compatibility-expansion.

Erweiterungseinheit Modell Beschreibung Erforderliches Zubehör
TR-002 • Verwendet eine USB 3.2 TR-004	Gen2 Typ-C Schnittstelle• Unterstützt SATA Laufwerke	USB 3.2 Gen 2 Typ-A auf Typ-C Kabel
TR-004U • Verwendet eine USB 3.2	Gen1 Typ-C Schnittstelle• Unterstützt SATA Laufwerke	• USB 3.2 Gen 1 Typ-A auf Typ-C Kabel• RAIL-B02
TL-D800C • Verwendet eine USB 3.2	Gen2 Typ-C Schnittstelle• Unterstützt SATA Laufwerke	USB 3.2 Gen 2 Typ-A auf Typ-C Kabel
TL-R1200C-RP • Verwendet eine USB 3.2	Gen2 Typ-C Schnittstelle• Unterstützt SATA Laufwerke	• USB 3.2 Gen 2 Typ-A auf Typ-C Kabel• RAIL-B02

Um das Gerät an USB Erweiterungseinheiten anzuschließen, sind USB Typ-A auf USB Typ-C Kabel oder USB Typ-C auf USB Typ-C Kabel erforderlich.

1. Schließen Sie das Erweiterungsgerät an den Switch an.

a. Schließen Sie das USB-Kabel an den USB Typ-C Port am Erweiterungsgerät an.
b. Schließen Sie das USB-Kabel an einen USB 3.2 Gen 1 Typ-A Anschluss an den Switch an.

1. Schalten Sie die Erweiterungsgeräte ein.
2. Stellen Sie sicher, dass die Erweiterungsgeräte vom Switch erkannt werden.

a. Melden Sie sich als Administrator bei QTS an.
b. Wechseln Sie zu Hauptmenü > Speicher & Snapshots > Übersicht > System.
c. Stellen Sie sicher, dass die Erweiterungsgeräte aufgelistet sind.

QTS Installation

Methode Beschreibung Anforderungen
Installation mittels Qfinder Pro (empfohlen)	Wenn der Switch mit Ihrem lokalen Netzwerk verbunden ist, können Sie wie folgt vorgehen:• Lokalisieren Sie den Switch mithilfe von Qfinder Pro.• Befolgen Sie die Schritte der intelligenten Installationsanleitung.Weitere Informationen finden Sie unter QTS mit Qfinder Pro installieren.	• Computer• Netzwerkkabel• Qfinder Pro-Installationsprogramm

Methode Beschreibung Anforderungen

Cloud-Installation Wenn der Switch mit dem Internet verbunden ist, können Sie wie folgt vorgehen:Scannen Sie den QR-Code auf dem Switch.Geben Sie den Cloud-Schlüssel an.Melden Sie sich bei Ihrem myQNAPcloud-Konto an.Verwenden Sie myQNAPcloud Link für den Fernzugriff auf Ihren Switch.Befolgen Sie die Schritte der intelligenten Installationsanleitung.Weitere Informationen finden Sie unter QTS mittels Cloud-Schlüssel installieren.

Computer oder MobilgerätmyQNAPcloud-KontoCloud-Schlüssel

QTS mittels Qfinder Pro installieren

Warnung

Bei der Installation von QTS werden sämtliche Daten auf den Laufwerken gelöscht.

Sichern Sie Ihre Daten, bevor Sie fortfahren.

1. Schalten Sie den Switch ein.
2. Verbinden Sie den Switch mit Ihrem lokalen Netzwerk (LAN).

Tipp

Sie können die Verbindung zum lokalen Netzwerk über den Host-Port oder über einen beliebigen PoE-Port herstellen.

1. Führen Sie Qfinder Pro auf einem mit diesem LAN verbundenen Computer aus.

Anmerkung

Qfinder Pro können Sie hier herunterladen: https://www.qnap.com/utilities.

1. Suchen Sie den Switch in der Liste, und klicken Sie anschließend auf den Namen oder die IP-Adresse. Die Intelligente Installationsanleitung wird im Standardbrowser geöffnet.

2. Klicken Sie auf Intelligente Installationsanleitung starten.

3. Geben Sie die folgenden Informationen an.

4. NAS Name: Geben Sie einen Namen mit 1-14 Zeichen Länge an. Der Name kann Groß- und Kleinbuchstaben (A-Z, a-z), Ziffern (0-9) und Bindestriche (-) enthalten, darf jedoch nicht mit einem Bindestrich enden.

5. Passwort: Geben Sie ein Administratorpasswort mit 1-64 Zeichen Länge an. Das Passwort kann jedes beliebige ASCII-Zeichen enthalten.

6. Klicken Sie auf Weiter.

7. Stellen Sie Zeitzone, Datum und Uhrzeit ein.

Tipp

QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der Switch dem UTC-Standard (Koordinierte Weltzeit) folgt.

1. Klicken Sie auf Weiter.
2. Wählen Sie IP-Adresse automatisch beziehen (DHCP).
3. Klicken Sie auf Weiter.
4. Wählen Sie die Arten der Geräte, mit denen Sie auf Freigabeordner auf dem Switch zugreifen möchten.
5. Klicken Sie auf Weiter.
6. Überprüfen Sie die Einstellungen.
7. Klicken Sie auf Übernehmen.

Es wird eine Bestätigungsmeldung angezeigt.

Warnung

Wenn Sie auf Bestätigen klicken, werden alle Daten auf dem Laufwerk gelöscht und danach QTS installiert.

1. Klicken Sie auf Bestätigen.

QTS wurde installiert.

QTS mittels Cloud-Schlüssel installieren

Warnung

Bei der Installation von QTS werden sämtliche Daten auf den Laufwerken gelöscht.

Sichern Sie Ihre Daten, bevor Sie fortfahren.

1. Schalten Sie den Switch ein.
2. Verbinden Sie den Switch mit dem Internet.
3. Rufen Sie über eine der folgenden Methoden die QNAP Cloud-Installationswebseite auf:

- Wechseln Sie auf Ihrem Computer zu http://install.qnap.com/.

- Scannen Sie den QR-Code auf dem Switch mit einem Mobilgerät.

Auf der Webseite sind alle nicht initialisierten QNAP-Geräte im lokalen Netzwerk aufgelistet.

1. Suchen Sie Ihren Switch in der Liste, und klicken Sie dann auf Initialisieren.

Anmerkung

Wenn Ihr Switch nicht aufgelistet ist, folgen Sie den Anweisungen auf der Webseite, um den Cloud-Schlüssel auf dem Switch anzugeben.

Der Installationsassistent wird im Standardbrowser geöffnet.

1. Erstellen Sie ein Konto, oder melden Sie sich bei myQNAPcloud an.

Anmerkung

Sie müssen zurück zu dieser Seite wechseln, um die Installation abzuschließen, nachdem Sie ein Konto erstellt haben.

1. Geben Sie den myQNAPcloud-Gerätenamen für den Switch an.

Anmerkung

• Der myQNAPcloud-Gerätename wird beim Remote-Zugriff auf den Switch verwendet.

• Aus Sicherheitsgründen wird der myQNAPcloud Link Fernverbindungsdienst auf Ihrem Switch nach der Initialisierung deaktiviert. Sie können ihn aktivieren, indem Sie sich über LAN mit QTS verbinden und dann myQNAPcloud Link installieren.

• Klicken Sie auf Weiter.

Die Intelligente Installationsanleitung wird im Standardbrowser geöffnet.

1. Klicken Sie auf Intelligente Installationsanleitung starten.

2. Geben Sie die folgenden Informationen an.

3. NAS Name: Geben Sie einen Namen mit 1-14 Zeichen Länge an. Der Name kann Groß- und Kleinbuchstaben (A-Z, a-z), Ziffern (0-9) und Bindestriche (-) enthalten, darf jedoch nicht mit einem Bindestrich enden.

4. Passwort: Geben Sie ein Administratorpasswort mit 1-64 Zeichen Länge an. Das Passwort kann jedes beliebige ASCII-Zeichen enthalten.

5. Klicken Sie auf Weiter.

6. Stellen Sie Zeitzone, Datum und Uhrzeit ein.

Tipp

QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der Switch dem UTC-Standard (Koordinierte Weltzeit) folgt.

1. Klicken Sie auf Weiter.
2. Wählen Sie IP-Adresse automatisch beziehen (DHCP).
3. Klicken Sie auf Weiter.
4. Wählen Sie die Arten der Geräte, mit denen Sie auf Freigabeordner auf dem Switch zugreifen möchten.
5. Klicken Sie auf Weiter.
6. Überprüfen Sie die Einstellungen.
7. Klicken Sie auf Übernehmen.

Es wird eine Bestätigungsmeldung angezeigt.

Warnung

Wenn Sie auf Bestätigen klicken, werden alle Daten auf dem Laufwerk gelöscht und danach QTS installiert.

1. Klicken Sie auf Bestätigen.

QTS wurde installiert.

Zugriff auf Switch Verwaltungsanwendung

Sie können den QGD-3014-16PT Switch mit den folgenden Anwendungen verwalten:

Anwendung Beschreibung
QuNetSwitch Switch Verwaltungsan	wendung für QTS. Auf dem QuNetSwitch ist QTS vorinstalliert.
QSS Switch Verwaltungssystem für	QNAP Switches. QSS ist auf dem Switch vorinstalliert.

Einzelheiten zum Zugriff auf diese Anwendungen finden Sie in den folgenden Themen:

• Mit Qfinder Pro auf QSS zugreifen
• Auf QuNetSwitch in QTS zugreifen

Mit Qfinder Pro auf QSS zugreifen

Anmerkung

Sie müssen ein Standard Systemvolume erstellen, bevor Sie QuNetSwitch verwenden.

1. Schalten Sie das Gerät ein.
2. Verbinden Sie das Gerät mit Ihrem lokalen Netzwerk (LAN). Weitere Informationen finden Sie unter Den Switch mit einem Netzwerk verbinden.
3. Führen Sie Qfinder Pro auf einem mit diesem LAN verbundenen Computer aus.

Anmerkung

Qfinder Pro können Sie hier herunterladen: https://www.qnap.com/utilities.

1. Geben Sie die IP-Adresse ein. Die IP-Adresse des Switch wird als %yourNAS name%- switch angezeigt.
2. Suchen Sie den Switch in der Liste, und klicken Sie anschließend auf den Namen oder die IP-Adresse. Der QSS Anmeldebildschirm wird angezeigt.
3. Melden Sie sich bei QSS an. Die QSS Standardanmeldedaten lauten wie folgt:

- Benutzername: admin

- Kennwort: admin

Das Fenster Willkommen wird angezeigt.

1. Geben Sie die folgenden Informationen an.

2. NAS Name: Geben Sie einen Namen mit 1-14 Zeichen Länge an. Der Name kann Groß- und Kleinbuchstaben (A-Z, a-z), Ziffern (0-9) und Bindestriche (-) enthalten, darf jedoch nicht mit einem Bindestrich enden.

3. Passwort: Geben Sie ein Administratorpasswort mit 1-64 Zeichen Länge an. Das Passwort kann jedes beliebige ASCII-Zeichen enthalten.

4. Fahren Sie mit der Verwaltung des Switch fort.

Anmerkung

Weitere Informationen über die Verwaltung des Switch finden Sie im QuNetSwitch Benutzerhandbuch.

Auf QuNetSwitch in QTS zugreifen

Anmerkung

Sie müssen ein Standard Systemvolume erstellen, bevor Sie QuNetSwitch verwenden.

Weitere Einzelheiten finden Sie im QTS Benutzerhandbuch.

1. Schalten Sie das Gerät ein.
2. Melden Sie sich bei QTS an.

Anmerkung

Weitere Informationen finden Sie unter Den Switch mit einem Netzwerk verbinden.

1. Gehen Sie zu Hauptmenü > QuNetSwitch.
2. Fahren Sie mit der Verwaltung des Switch fort.

Anmerkung

Weitere Informationen über die Verwaltung des Switch finden Sie im QuNetSwitch Benutzerhandbuch.

4. Grundlegende Bedienung

Dieses Kapitel enthält Informationen zur grundlegenden Bedienung des Switch.

Tasten

Netzschalter

Aktion Benutzeraktion Ergebnis
Einschalten Taste einmal drücken.	Der Switch schaltet sich ein und	meldet sich bei QTS an.
Ausschalten Taste 1,5 Sekunden lang gedrückt halten.		Der Switch schaltet sich aus und meldet sich von QTS ab.
Ausschalten erzwingen Taste 5 Sekunden lang gedrückt halten.		Der Switch wird heruntergefahren. WichtigVerwenden Sie diese Methode nur, wenn der Switch nicht mehr reagiert.

Switch Reset-Taste

Aktion Benutzeraktion Ergebnis
Zurücksetzen Taste 3 Sekunden lang gedrückt halten.		Der Switch wird zurückgesetzt und alle Standardeinstellungen werden wiederhergestellt.

QTS Reset-Taste

Aktion Benutzeraktion Ergebnis
Grundlegende Systemrücksetzung	Taste 3 Sekunden lang gedrückt halten.	Folgende QTS Einstellungen werden auf die Standardwerte zurückgesetzt:Systemadministratorpasswort: adminTCP/IP-Konfiguration: IP-Adresseinstellungen automatisch über DHCP beziehen.Jumbo Frames deaktivieren.Wenn die Portbündelung aktiviert ist (nur Multi-LAN-Modelle), wird der Portbündelungsmodus auf „Aktive Sicherung (Ausfallschutz)“ zurückgesetzt.Systemport: 8080 (Systemserviceport)Sicherheitsstufe: Niedrig (alle Verbindungen erlauben)LCD-Anzeigepasswort: (leer)VLAN: Deaktiviert
Erweiterte Systemrücksetzung	Taste 15 Sekunden lang gedrückt halten.	Die QTS Standardeinstellungen werden wiederhergestellt. TippUm alte Daten nach einer erweiterten Systemrücksetzung abzurufen, stellen Sie die frühere Ordnerstruktur auf dem Switch wieder her.

LCD-Anzeige

Über die LCD-Anzeige können Sie die folgenden Aktionen durchführen:

• Das Gerät neu starten und ausschalten
- LCD-Anzeigekennwort konfigurieren oder ändern
- Netzwerkeinstellungen anzeigen und konfigurieren
- Informationen zu System, physischen Datenträgern und Volumes anzeigen

TCP/IP-Einstellungen anzeigen

Für jeden Netzwerkadapter auf dem Gerät können Sie die folgenden Einstellungen anzeigen lassen.

• IP-Adresse

• Subnetzmaske

• Standard-Gateway

• Primärer DNS

• Sekundärer DNS

• Drücken Sie Enter (Eingabe) oder Select (Auswahl).

Auf der Anzeige werden Switch Name und QTS Version angezeigt.

1. Drücken und halten Sie zwei Sekunden lang Enter (Eingabe).

Auf der Anzeige wird Main Menu 1. TCP/IP (Hauptmenü 1. TCP/IP) angezeigt.

1. Drücken und halten Sie die Enter (Eingabe)-Taste.

Auf der Anzeige wird die IP-Adresse des ersten Netzwerkadapters angezeigt.

1. Drücken und halten Sie Select (Auswahl), um den nächsten TCP/IP-Bildschirm anzuzeigen.

Wiederholen Sie diesen Schritt bei Bedarf.

TCP/IP-Einstellungen konfigurieren

Für jeden Netzwerkadapter auf dem Switch können Sie die folgenden Einstellungen konfigurieren:

• IP-Adresse
• Subnetzmaske
• Standard-Gateway
• Primärer DNS

• Sekundärer DNS

• Drücken Sie Enter (Eingabe) oder Select (Auswahl).

Auf der Anzeige werden Switch Name und QTS Version angezeigt.

1. Drücken und halten Sie zwei Sekunden lang Enter (Eingabe).

Auf der Anzeige wird Main Menu 1. TCP/IP (Hauptmenü 1. TCP/IP) angezeigt.

1. Drücken und halten Sie die Enter (Eingabe)-Taste.

Auf der Anzeige wird die IP-Adresse des ersten Netzwerkadapters angezeigt.

1. Drücken Sie wiederholt die Select (Auswahl)-Taste, bis auf der Anzeige Enter Network Settings

(Netzwerkeinstellungen aufrufen) angezeigt wird.

1. Drücken und halten Sie die Enter (Eingabe)-Taste.

Auf der Anzeige werden konfigurierbare Netzwerkeinstellungen angezeigt.

1. Drücken Sie Select (Auswahl) und Enter (Eingabe), um die Einstellungen zu konfigurieren.

Taste Verwendung
Eingabe • Konfigurationsbildschirm anzeigen.	• Zum nächsten Element in einem Konfigurationsbildschirm wechseln.
Auswahl • Zum nächsten Element in einem Menü	wechseln.• Einen Wert in einem Konfigurationsbildschirm ändern.

Wiederholen Sie diesen Schritt bei Bedarf.

Datenträgerinformationen anzeigen

Auf der LCD-Anzeige können Temperatur und Kapazität aller im Switch installierten Datenträger angezeigt werden.

1. Drücken Sie Enter (Eingabe) oder Select (Auswahl).

Auf der Anzeige werden Switch Name und die QTS Version angezeigt.

1. Drücken und halten Sie zwei Sekunden lang Enter (Eingabe).

Auf der Anzeige wird Main Menu 1. TCP/IP (Hauptmenü 1. TCP/IP) angezeigt.

1. Drücken Sie wiederholt die Enter (Eingabe)-Taste, bis auf der Anzeige Main Menu 2. Physical disk (Hauptmenü 2. Physischer Datenträger) angezeigt wird.

2. Drücken und halten Sie die Enter (Eingabe)-Taste.

Auf der Anzeige werden Temperatur und Kapazität des Datenträgers in Schacht 1 angezeigt.

1. Drücken und halten Sie die Select (Auswahl)-Taste.

Wiederholen Sie diesen Schritt bei Bedarf.

Auf der Anzeige werden Temperatur und Kapazität des nächsten Datenträgers angezeigt.

Systeminformationen anzeigen

Auf der LCD-Anzeige können CPU-Temperatur, Systemtemperatur und Systemlüfterdrehzahl angezeigt werden.

1. Drücken Sie Enter (Eingabe) oder Select (Auswahl).

Auf der Anzeige werden Switch Name und QTS Version angezeigt.

1. Drücken und halten Sie zwei Sekunden lang Enter (Eingabe).

Auf der Anzeige wird Main Menu 1. TCP/IP (Hauptmenü 1. TCP/IP) angezeigt.

1. Drücken Sie wiederholt die Enter (Eingabe)-Taste, bis auf der Anzeige Main Menu 4. System (Hauptmenü 4. System) angezeigt wird.

2. Drücken und halten Sie die Enter (Eingabe)-Taste.

Auf der Anzeige werden CPU- und Systemtemperatur angezeigt.

1. Drücken und halten Sie die Select (Auswahl)-Taste.

Auf der Anzeige wird die Systemlüfterdrehzahl angezeigt.

Den Switch ausschalten

1. Drücken Sie Enter (Eingabe) oder Select (Auswahl).

Auf der Anzeige werden Switch Name und QTS Version angezeigt.

1. Drücken und halten Sie zwei Sekunden lang Enter (Eingabe).

Auf der Anzeige wird Main Menu 1. TCP/IP (Hauptmenü 1. TCP/IP) angezeigt.

1. Drücken Sie wiederholt die Enter (Eingabe)-Taste, bis auf der Anzeige Main Menu 5. Shut down (Hauptmenü 5. Herunterfahren) angezeigt wird.

2. Drücken und halten Sie die Enter (Eingabe)-Taste. Der Switch schaltet sich aus.

Den Switch neu starten

1. Drücken Sie Enter (Eingabe) oder Select (Auswahl). Auf der Anzeige werden Switch Name und QTS Version angezeigt.

2. Drücken und halten Sie zwei Sekunden lang Enter (Eingabe). Auf der Anzeige wird Main Menu 1. TCP/IP (Hauptmenü 1. TCP/IP) angezeigt.

3. Drücken Sie wiederholt die Enter (Eingabe)-Taste, bis auf der Anzeige Main Menu 6. Reboot (Hauptmenü 6. Neustart) angezeigt wird.

4. Drücken und halten Sie die Enter (Eingabe)-Taste. Der Switch wird neu gestartet.

Das LCD-Kennwort ändern

Das Angeben eines Kennworts für das LCD-Panel verhindert unautorisierten Zugriff.

1. Drücken Sie Enter (Eingabe) oder Select (Auswahl). Auf der Anzeige werden Switch Name und QTS Version angezeigt.

2. Drücken und halten Sie zwei Sekunden lang Enter (Eingabe). Auf der Anzeige wird Main Menu 1. TCP/IP (Hauptmenü 1. TCP/IP) angezeigt.

3. Drücken Sie wiederholt die Enter (Eingabe) Taste, bis auf der Anzeige Main Menu 7. Password (Hauptmenü 7. Kennwort) angezeigt wird.

4. Drücken und halten Sie die Enter (Eingabe)-Taste. Der Bildschirm zur Change Password (Kennwortänderung) wird angezeigt.

5. Wählen Sie Yes (Ja) durch Drücken und Halten der Enter (Eingabe) Taste. Der Bildschirm New Password (Neues Kennwort) wird angezeigt.

6. Drücken Sie auf Select (Auswahl) und Enter (Eingabe), um ein neues Kennwort einzugeben.

• Geben Sie ein Kennwort an.
• Länge: 1-8 Zeichen
• Gültige Zeichen: 0-9

- Um ein Kennwort zu löschen, lassen Sie das Feld "Password" (Kennwort) leer.

Taste Verwendung
Eingabe Zum nächsten Element auf dem Bildschirm New Password (Neues Kennwort) wechseln.
Auswahl Ziffern in den Bildschirmen	New Password (Neues Kennwort) und Verify Password (Kennwort verifizieren) ändern.

1. Drücken Sie Enter (Eingabe). Der Switch speichert das Kennwort.

LCD-Fehlermeldungen

SystemmeldungBeschreibung
Sys. Fan Failed (Systemlüfterfehler) Der Systemlüfter	ist ausgefallen.
Sys. Overheat (System überhitzt) Das System ist überhitzt.
HDD Overheat (Festplatte überhitzt) Das Laufwerk ist	überhitzt.
CPU Overheat (CPU überhitzt) Der Prozessor ist überhitzt.
Network Lost (Netzwerktrennung) LAN 1 als auch LAN	2 wurde im Ausfallschutz- oder Lastausgleichsmodus getrennt.
LAN [number] Lost (LAN [number] getrennt) LAN [number] wurde getrennt.
HDD Failure (Festplattenfehler) Eine Festplatte ist ausgefallen.
Vol [number] Full (Vol [number] voll) Volume ist voll.
HDD Ejected (Festplatte ausgeworfen) Festplatte wurde ausgeworfen.
Vol [number] Degraded (Vol [number] herabgesetzt) Volume [number] befindet sich im herabgesetzten Modus.
Vol [number] Unmounted (Vol [number] ausgeworfen)	Die Bereitstellung von Volume [number] wurde aufgehoben.
Vol [number] Inactive (Vol [number] inaktiv) Volume [number] ist inaktiv.

LEDs

LEDs zeigen den Systemstatus und zugehörige Informationen an, wenn das Gerät eingeschaltet ist. Die folgenden LED-Informationen werden nur angezeigt, wenn das Laufwerk korrekt installiert ist und wenn das Gerät an das Netzwerk oder an einen Host angeschlossen ist.

Für Einzelheiten dazu, wo am Gerät sich die LEDs befinden, siehe Komponenten.

LEDStatus	Beschreibung
Host Status Grün	Das	Host System ist bereit.
	Blinkt alle 1,0 Sekunden grün	Das Host System fährt hoch.
	Rot	Ein schwerer Fehler im Host System ist aufgetreten.
	Aus	Das Host System wird ausgeschaltet.
Switch Status	Grün	Der Switch ist bereit.
	Blinkt alle 1,0 Sekunden grün	Der Switch fährt hoch.
	Rot	Ein schwerer Fehler im Switch System ist aufgetreten.
	Aus	Das Switch System wird ausgeschaltet.
PoE	Grün	Der PoE Status ist normal.
	Rot	Ein schwerer PoE Fehler ist aufgetreten.
Lüfter	Grün	Der Lüfterstatus ist normal.
	Rot	Ein schwerer Lüfterfehler ist aufgetreten.
PoE Port Geschwindigkeit	Blinkt alle 1,0 Sekunden grün	Die Verbindungsgeschwindigkeit wird mit 1 Gbit/s betrieben.
	Blinkt alle 1,0 Sekunden gelb	Die Verbindungsgeschwindigkeit beträgt 10/100 Mbps.
	Aus Kein Link erkannt.
PoE Port Aktivität/Link	Grün Der Switch ist an ein Netzgerät angeschlossen.
	Gelb Es ist ein Fehler im Netzgerät aufgetreten.
	Aus Kein Netzgerät erkannt.
Kombi-Port Geschwindigkeit	Blinkt alle 1,0 Sekunden grün	Die Verbindungsgeschwindigkeit wird mit 1 Gbit/s betrieben.
	Blinkt alle 1,0 Sekunden gelb	Die Verbindungsgeschwindigkeit beträgt 10/100 Mbps.
	Aus Kein Link erkannt.
Kombi-Port Aktivität/Link	Blinkt alle 1,0 Sekunden gelb	Daten werden übertragen.

Audioalarm

DauerFrequenz	Beschreibung
Kurzer Signalton (0,5 Sekunden)	1 • Der Switch fährt hoch.	Wenn die Reset-Taste 3 Sekunden lang gedrückt wird, setzt der Switch die Konfiguration zurück.Wenn die Reset-Taste 10 Sekunden lang gedrückt wird, setzt der Switch die Konfiguration zurück und startet neu.Betriebssystem wurde aktualisiert.Der Switch startet USB One-Touch-Kopie.
	2 Das USB-Gerät wurde entfernt (USB One-Touch-Kopie Taste).
	3 Installierte Festplatte kann nicht erkannt werden.
Langer Signalton (1,5 Sekunden)	3 (alle 5 Minuten) • Es ist ein Fehler bei der Stromversorgung aufgetreten. Der Systemlüfter funktioniert nicht. Das Lüftermodul wurde entfernt. Switch Daten können nicht auf das externe Speichergerät kopiert werden, das an den vorderen USB-Anschluss angeschlossen ist.
	2 • Das Datenträgervolume wird in Kürze voll ausgelastet sein. Das Datenträgervolume ist voll ausgelastet. Das USB-Gerät wird entfernt (USB One-Touch-Kopie Taste). Ein Volume Statusfehler ist aufgetreten. Ein Laufwerk wird angeschlossen oder getrennt.
	1 • Der Switch wurde durch erzwungenes Abschalten ausgeschaltet (Hardwareabschaltung). Der Switch wurde eingeschaltet und ist betriebsbereit.
Langer Signalton (5 Sekunden)	1 QTS wird neu gestartet.

5. Problemlösung

Dieses Kapitel enthält Informationen zur grundlegenden Fehlerbehebung.

Hot-Swapping von ausgefallenen Laufwerken

RAID-Typ Anzahl der Datenträger Situation
RAID 1 2 Ein Mitgliedslaufwerk fällt aus
RAID 5 ≥ 3 Ein Mitgliedslaufwerk fällt aus
RAID 6 ≥ 4 Ein oder zwei Mitgliedslaufwerke fallen aus
RAID 10 ≥ 4 (Muss eine gerade Zahl sein)	Ein oder zwei Mitgliedslaufwerke in zwei verschiedenen Paaren fallen aus.
RAID 50 ≥ 6 Ein Laufwerk pro Untergruppe fällt aus.
RAID 60 ≥ 8 Zwei Laufwerke pro Untergruppe fallen aus.

1. Melden Sie sich bei QTS an.
2. Wechseln Sie zu Hauptmenü > Speicher & Snapshots > Speicher > Datenträger/VJBOD.
3. Suchen Sie die ausgefallene Festplatte.
4. Bereiten Sie eine neue Festplatte mit mindestens derselben Kapazität wie die ausgefallene Festplatte vor.
5. Entfernen Sie die ausgefallene Festplatte vom Gerät.
6. Warten Sie 20 Sekunden oder bis das Gerät zwei Signaltöne ausgibt.
7. Entfernen Sie die ausgefallene Festplatte aus dem Festplatteneinsatz.
8. Installieren Sie die neue Festplatte im Festplatteneinsatz.

9. Installieren Sie die neue Festplatte. Der Switch gibt zwei Signaltöne aus.

10. Gehen Sie zu Hauptmenü > Speicher & Snapshots > Speicherplatz.

11. Suchen Sie das Volume, das die neue Festplatte enthält, und vergewissern Sie sich, dass der Status Aktualisierung lautet.

Versehentlich entfernte funktionsfähige Festplatten wiederherstellen

Der Switch unterstützt exklusive RAID-Wiederherstellung, um ausgefallene RAID Datenträger-Volumes nach dem unbeabsichtigten Trennen oder Entfernen von Festplatten wiederherzustellen. Benutzer können ein inaktives RAID 1, RAID 5, RAID 6, RAID 10, RAID 50 oder RAID 60 Volume aus dem herabgesetzten Modus wiederherstellen.

Datenträger Unterstütz RAID-Wiederherstellung	Anzahl der Datenträger Max. Anzahl entfernter Festplatten
Einzeln Nein 1 N/A
JBOD Ja ≥ 2	N/A
RAID 0 Ja ≥ 2 N/A
RAID 1 Ja 2 1
RAID 5 Ja ≥ 3 1
RAID 6 Ja ≥ 4 2
RAID 10 Nein ≥ 4 (Muss eine gerade Zahl sein)	Ein oder zwei Mitgliedslaufwerke in zwei verschiedenen Paaren fallen aus.
RAID 50 Ja ≥ 6 Ein Laufwerk pro Untergruppe fällt aus.
RAID 60 Ja ≥ 8 Zwei Laufwerke pro Untergruppe fallen aus.	aus.

Lokalisieren des Switch durch Qfinder Pro und myQNAPcloud erzwingen

Wenn der Switch während der QTS Installation durch Qfinder Pro oder myQNAPcloud nicht gefunden wird, könnten Laufwerke oder Daten fehlerhaft sein.

1. Schalten Sie den Switch aus.
2. Entfernen Sie sämtliche Laufwerke.
3. Schalten Sie den Switch ein.
4. Lokalisieren Sie den Switch mithilfe von Qfinder Pro.
5. Setzen Sie die Laufwerke wieder ein.
6. Setzen Sie die QTS Installation fort.

Support und sonstige Ressourcen

QNAP stellt folgende Ressourcen bereit:

Ressource URL
Dokumentation https://download.qnap.com
Kompatibilitätsliste https://www.qnap.com/compatibility/
NAS Migration Kompatibilität https://www.qnap.com/en/nas-migration
Erweiterungseinheit Kompatibilität http://www.qnap.com/go/compatibility-expansion
Service Portal https://service.qnap.com
Produkt Support Status	https://www.qnap.com/product/eol.php
Downloads	https://download.qnap.com
Community-Forum https://forum.qnap.com
QNAP Zubehör Store	https://shop.qnap.com/

6. Glossar

myQNAPcloud

Bietet verschiedene externe Zugriffsdienste, wie DDNS und myQNAPcloud Link

myQNAPcloud Link

Ermöglicht Ihnen Zugriff auf das NAS über das Internet ohne komplizierte Portweiterleitungs-Konfigurationen

Qfinder Pro

Mit dem QNAP Dienstprogramm können Sie QNAP NAS Geräte in Ihrem lokalen Netzwerk finden und auf sie zugreifen

QSS

QNAP Switch Verwaltungsanwendung

QTS

QNAP NAS Betriebssystem

QuNetSwitch

QNAP Switch Verwaltungsanwendung, die auf dem QTS Betriebssystem läuft

7. Hinweise

Dieses Kapitel enthält Hinweise zu Garantie, Haftungsausschluss, Lizenzierung und gesetzlichen Bestimmungen.

Eingeschränkte Garantie

QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/warranty, einsehen. Diese können von QNAP im eigenen Ermessen geändert werden.

Haftungsausschluss

Die in diesem Dokument enthaltenen Informationen werden im Zusammenhang mit Produkten von QNAP Systems, Inc. ("QNAP") bereitgestellt. Durch dieses Dokument wird weder ausdrücklich noch stillschweigend, weder durch rechtshemmenden Einwand noch anderweitig, eine Lizenz an geistigen Eigentumsrechten gewährt. Ausgenommen soweit in den QNAP-Geschäftsbedingungen für den Verkauf dieser Produkte vorgesehen, übernimmt QNAP keinerlei Haftung und weist jede ausdrückliche oder implizite Garantie in Bezug auf den Verkauf bzw. die Nutzung von QNAP-Produkten zurück, einschließlich Haftungen oder Garantien in Bezug auf die Eignung für einen bestimmten Zweck, Marktfähigkeit oder Verletzung von Patenten, Urheberrechten oder sonstigen Rechten am geistigen Eigentum.

Produkte von QNAP sind nicht für die Verwendung in medizinischen, lebensrettenden oder lebenserhaltenden Systemen, kritischen Kontroll- oder Sicherheitssystemen oder in nuklearen Einrichtungen vorgesehen.

Die Haftung von QNAP übersteigt bei direkten, mittelbaren, konkreten, beiläufig entstandenen oder Folgeschäden in Folge der Benutzung des Produktes, seiner mitgelieferten Software oder Dokumentation unter keinen Umständen den für das Produkt bezahlten Preis. QNAP übernimmt keine ausdrückliche, implizite oder gesetzlich angeordnete Garantie und gibt keine entsprechenden Erklärungen im Hinblick auf seine Produkte, die Dokumentation, sämtliche Software und den Paketinhalt ab und garantiert nicht die Qualität, Leistungsfähigkeit, Marktgängigkeit oder Eignung für einen bestimmten Zweck. QNAP behält sich das Recht vor, seine Produkte, Software oder Dokumentation zu ändern, ohne Verpflichtung, natürliche oder juristische Personen zu benachrichtigen.

Es wird empfohlen, regelmäßig Sicherungskopien des Systems zu erstellen, um mögliche Datenverluste zu vermeiden. QNAP übernimmt keinerlei Verantwortung für Datenverluste oder -wiederherstellungen jeglicher Art.

Wenn Sie Komponenten gelieferter QNAP Produkte, wie etwa den NAS, zwecks Rückerstattung oder Wartung an uns senden müssen, verpacken Sie diese sorgfältig. Für Schäden aufgrund unsachgemäßer Verpackung wird keine Entschädigung gezahlt.

Änderungen sämtlicher Merkmale, Funktionalitäten und anderer Produktdaten sind ohne vorherige Ankündigung oder Verpflichtung vorbehalten. Änderungen der hierin enthaltenen Informationen ohne vorherige Ankündigung sind vorbehalten.

Darüber hinaus werden die Symbole ^® und ^TM im Text nicht verwendet.

GNU Public License

Dieses QNAP NAS erfüllt die CE-Übereinstimmungsklasse A.

FCC-Hinweis

Hinweis zur FCC-Klasse A

Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Folgende zwei Bedingungen

müssen für die Inbetriebnahme erfüllt sein:

1. Dieses Gerät darf keine Störstrahlungen aussenden.
2. Dieses Gerät muss alle empfangenen Störstrahlungen hinnehmen, auch Störungen, die zu unerwünschtem Betrieb führen können.

Anmerkung

Diese Ausrüstung wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse A gemäß Teil 15 der FCC-Vorgaben übereinstimmend befunden. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen Störungen beim Betrieb des Gerätes in einem kommerziellen Umfeld gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann, sofern nicht gemäß der Anleitung installiert und verwendet, den Funkverkehr empfindlich stören. Der Betrieb dieses Geräts in Wohngebieten kann Störungen verursachen, wobei der Anwender diese Störungen auf eigene Kosten beseitigen muss.

Wichtig

An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen.

VCCI-Hinweis
