Produkttyp	Gateway Profibus DP Slave nach Modbus RTU Master
Marke	Wachendorff
Modell	HD67561
Schnittstellen	1x Profibus DP (Slave), 1x RS232/RS485 (Modbus RTU Master)
Protokollkonvertierung	Modbus RTU ↔ Profibus DP
Anzahl Modbus-Teilnehmer	Bis zu 32
Profibus-Seite	Slave, automatische Baudratenerkennung
Serielle Schnittstelle	RS232 oder RS485, einstellbar (8 Datenbits, 1 Stoppbit)
Spannungsversorgung	24 V DC (typisch)
Leistungsaufnahme	Ca. 2 W (geschätzt)
Abmessungen (B x H x T)	Ca. 90 x 70 x 60 mm (geschätzt)
Gewicht	Ca. 150 g (geschätzt)
Montage	Hutschiene 35 mm DIN
Schutzart	IP20 (typisch)
Umgebungstemperatur	0 °C bis +60 °C (typisch)
Gehäusematerial	Kunststoff (geschätzt)
CE-Kennzeichnung	Ja
Lieferumfang	Gateway HD67561, Kurzanleitung
Zubehör	Netzteil AC34001 (230V AC → 12V AC), Null-Modem-Kabel AC34107, Konfigurationssoftware SW67xxx, Ethernet-Switches ETHSW600/800
Konfigurationssoftware	Composer SW67xxx (kostenloser Download)
Garantie	Herstellergarantie (Details siehe Handbuch)
Reparatur-Service	Eil-Reparatur-Service verfügbar (Formular auf Website)
Hauptfunktionen	Konvertierung Modbus RTU nach Profibus DP, zyklisches Abfragen der Modbus-Slaves, Konfiguration über PC-Software

Häufig gestellte Fragen - HD67561 Wachendorff

Wie konfiguriere ich das Gateway HD67561?

Verwenden Sie die Software Composer SW67xxx. Verbinden Sie das Gateway per RS232, setzen Sie den Jumper auf Boot Mode, legen Sie Spannung an, erstellen Sie ein Projekt, übertragen Sie es und setzen Sie den Jumper zurück auf Run Mode.

Welche Spannungsversorgung benötigt das HD67561?

Das Gateway wird typischerweise mit 24 V DC betrieben. Als Zubehör ist ein Netzteil AC34001 (230V AC → 12V AC) erhältlich.

Kann ich mehrere Modbus-Geräte anschließen?

Ja, bis zu 32 Modbus-Slaves können über RS485 angeschlossen werden. Das Gateway pollt diese selbstständig ab.

Welche Kabel werden zur Programmierung benötigt?

Ein Null-Modem-Kabel (RS232, beidseitig 9-polige SUB-D Buchse) ist erforderlich. Dieses ist als Zubehör AC34107 erhältlich.

Wie erzeuge ich eine GSD-Datei für die SPS?

In der Konfigurationssoftware Composer unter Step 4 können Sie eine GSD-Datei generieren, die vom Projekt abhängt.

Was bedeutet der Jumper für den Boot Mode?

Der Jumper im Boot Mode versetzt das Gateway in den Programmiermodus. Nach dem Überspielen der Konfiguration muss der Jumper entfernt werden, damit das Gerät im Run Mode arbeitet.

Ist das Gateway für sicherheitskritische Anwendungen geeignet?

Nein, das Gateway darf nicht als alleiniges Mittel zur Abwendung gefährlicher Zustände eingesetzt werden. Es dient nur zum Datenaustausch zwischen Bussystemen.

Wie reinige ich das Gateway?

Reinigen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Flüssigkeiten.

Wo finde ich technischen Support?

Technischen Support erhalten Sie über die Website www.wachendorff.de/wp/ansprechpartner. Dort finden Sie Ihre Ansprechpartner.

Welche Schutzart hat das Gerät?

Das Gehäuse hat typischerweise die Schutzart IP20, d.h. Schutz gegen feste Fremdkörper ab 12,5 mm, aber keinen Schutz gegen Wasser.

BEDIENUNGSANLEITUNG HD67561 Wachendorff

Gateway Profibus DP Slave nach Modbus RTU Master

HD67561

Inhaltsverzeichnis 2

1. Vorwort....3

1.1. Qualifiziertes Personal .... 3
1.2. Sicherheitshinweise und allgemeine Hinweise 3
1.3. Bestimmungsgemäße Verwendung.... 3
1.4. CE Konformität....3

2. Gateway HD67561 4

2.1. Über das Gateway 4
2.2. Anschlussdarstellung 4
2.3. Übertragungskabel RS232....5
2.4. Abmessungen 5
2.5. Mechanische Installation....5

3. Konfiguration....6

3.1. Überspielen einer Projektierung in das HD67561.... 6
3.2. Installation 7
3.3. Projektierung erstellen 8
3.4. Beispiel einer Konfiguration .... 13

4. Allgemeine Informationen....14

4.1. Technischer Support 14
4.2. Eil-Service für Garantie und Reparatur 14
4.3. Zubehör 14

1. Vorwort

Verehrter Kunde!

Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren Ihnen zu diesem Entschluss.

Die Geräte aus unserem Haus können vor Ort für zahlreiche unterschiedliche Anwendungen eingesetzt werden.

Um die Funktionsvielfalt dieses Gerätes für Sie optimal zu nutzen, bitten wir Sie, alle folgenden Hinweise aus diesem Handbuch zu beachten.

1.1. Qualifiziertes Personal

Das zugehörige Gerät darf nur in Verbindung mit dieser Dokumentation eingerichtet und betrieben werden. Inbetriebsetzung und Betrieb eines Gerätes dürfen nur von qualifiziertem Personal vorgenommen werden. Qualifiziertes Personal im Sinne der sicherheitstechnischen Hinweise dieser Dokumentation sind Personen, die die Berechtigung haben, Geräte, Systeme und Stromkreise gemäß den Standards der Sicherheitstechnik in Betrieb zu nehmen, zu erden und zu kennzeichnen.

1.2. Sicherheitshinweise und allgemeine Hinweise

Zur Gewährleistung eines sicheren Betriebes darf das Gerät nur nach den Angaben in der Betriebsanleitung betrieben werden. Bei Schäden die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Bei Sach- und Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungs- und Garantieanspruch.

1.3. Bestimmungsgemäße Verwendung

Die Geräte dienen zur Verbindung und dem Datenaustausch zwischen zwei unabhängigen Bussystemen.

Ein solches Gerät darf nicht als alleiniges Mittel zur Abwendung gefährlicher Zustände an Maschinen und Anlagen eingesetzt werden. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen eingehalten werden.

1.4. CE Konformität

Die Geräte sind entsprechend der gültigen CE Richtlinien konstruiert. Sämtliche Zertifikate können bei uns angefordert werden.

2. Gateway HD67561

2.1. Über das Gateway

Das Gateway HD67561 setzt das Modbus RTU Protokoll in das Profibus DP Protokoll um. Es können an der Modbus Seite bis zu 32 Teilnehmer angeschlossen werden. An der Profibus DP Seite stellt das Gateway als Slave die Daten für einen Profibus DP Master zur Verfügung. Mit der, bei uns auf der Internetseite erhältlichen Software, werden die Modbus Register den Bytes vom Profibus DP zugeordnet. Das Gateway pollt selbstständig die Modbus Geräte ab, um die Daten dann als Profibus Byte zur Verfügung stellen zu können.

2.2. Anschlussdarstellung

Im Folgenden sind die einzelnen Anschlüsse des Gerätes beschrieben.

2.3. Übertragungskabel RS232

Als Übertragungskabel der Projektierung wird ein Standard Null-Modem-Kabel benötigt. Dies hat beidseitig eine 9-polige SUB-D Buchse. Im Folgenden sehen Sie die PIN Belegung des Kabels:

Hinweis: Sie können dieses Kabel auch direkt über uns beziehen.

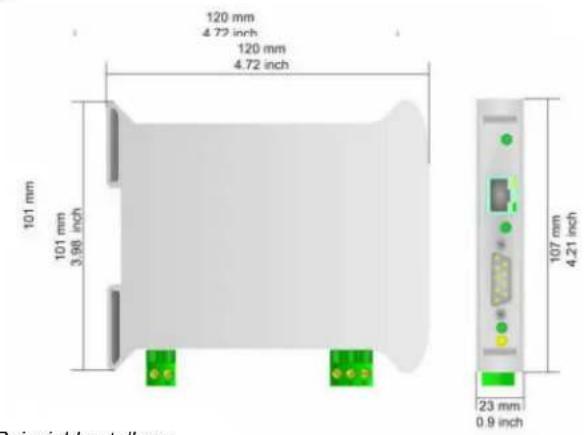

2.4. Abmessungen

Beispieldarstellung

2.5. Mechanische Installation

Die Montage ist auf jeder 35mm DIN-Hutschiene möglich. Hängen Sie dazu das Modul mit der Oberseite in die Hutschiene ein, und drücken es dann nach unten gegen diese. Es rastet hörbar ein.

Die Lüftungsschlitze des Gehäuses dürfen nicht zugedeckt werden. Das Gerät darf nur in Umgebungen der zugelassenen Schutzart verwendet werden. Beachten Sie sämtliche Sicherheitshinweise im Bezug auf Maschinen und Menschen.

Achtung! Das Gerät enthält ESD gefährdete Bauteile.

3. Konfiguration

3.1. Überspielen einer Projektierung in das HD67561

Nutzen Sie den folgenden Ablauf, um das Modul in Betrieb zu nehmen:

1. Verbinden Sie Ihren PC mittels eines RS232 Kabels mit dem Gateway.
2. Stecken Sie den Jumper für den Gerätemodus auf „Boot Mode“.
3. Schließen Sie die Spannungsversorgung an das Modul an.
4. Schalten Sie die Spannungsversorgung ein.
5. Erstellen Sie eine Projektierung mit der dazugehörigen Software.
6. Überspielen Sie diese in das Gerät.
7. Nach Beendigung des Transfers schalten Sie die Spannungsversorgung am Gateway aus.
8. Entfernen Sie den Jumper von der „Boot Mode“ Stellung.
9. Schalten Sie die Spannungsversorgung wieder ein. Das Gerät arbeitet nun im RUN Modus.

3.2. Installation

Laden Sie sich die benötigte Software von unserer Webseite „www.wachendorff.de/wp“ aus dem Downloadverzeichnis herunter. Führen Sie anschließend die Installationsdatei aus.

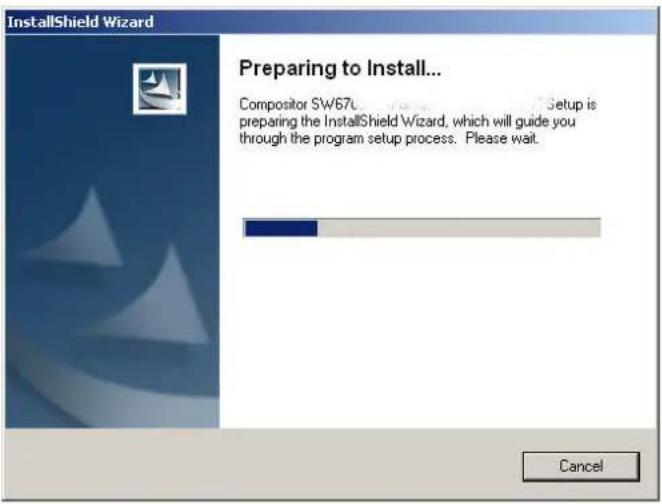

Sie werden nun durch einen Assistenten durch die Installation geführt.

Ist die Installation beendet, finden Sie das Programm „Composer SW67xxx“ in Ihrem Windows Startmenü.

3.3. Projektierung erstellen

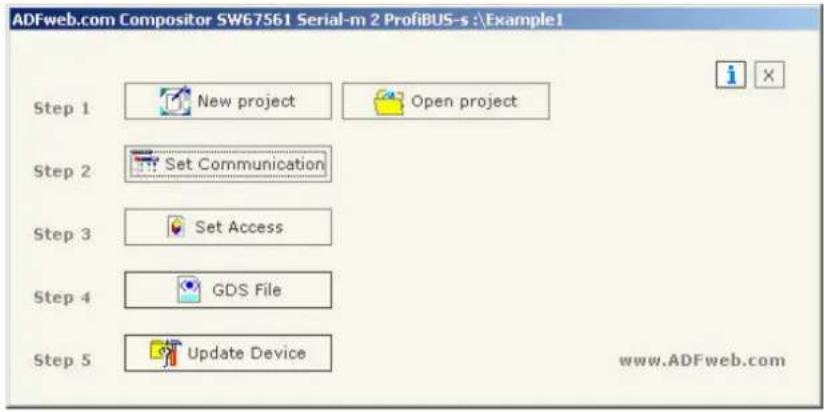

Führen Sie das Programm „Compositor SW67561“ aus. Das Programm ist in verschiedene Schritte unterteilt, die Ihnen direkt den Ablauf der benötigten Programmierung beschreiben.

Step 1

Erstellen Sie sich ein neues Projekt oder öffnen Sie ein vorhandenes Projekt. In diesem Handbuch wird beschrieben, wie Sie ein neues Projekt anlegen.

Betätigen Sie den Button „New Project“. Es öffnet sich nun ein neues Fenster, in das Sie den Projektnamen eingeben. Es wird daraufhin unter

C:\Programme\ADFweb\Compositor_SW67561\Projects

ein neuer Projektordner mit Ihrem Projektnamen erstellt.

Betätigen Sie nun den Button „Set Communication“, um die grundlegenden Einstellungen der Kommunikationsschnittstellen vorzunehmen.

Serielle Seite
Parameter Beschreibung
AnschlussRS232/485	Wählen Sie hier Ihre gewünschte Schnittstelle aus
BaudrateParität	Baudrate und Parität für Ihre serielle Kommunikation
TimeOut Max. Wartezeit auf eine Antwort des Slaves in ms
Cyclic Delay	Dies ist die min. Wartezeit zwischen zwei Anfragen auf dem Modbus in ms
Protocol	Wählen Sie hier Ihr gewünschtes Protokoll aus
	Hinweis: Datenbits (8) und Stoppbit (1) sind fest vorgegeben

Profibus Seite
Parameter Beschreibung
ID Dev. Slave Adresse des Gateways am Profibus DP
Baud rate Die Baudrate im Profibus wird automatisch erkannt
N Byte IN Anzahl der	Profibus Bytes eingehend auf der S7
N Byte Out Anzahl der	Profibus Bytes ausgehend aus der S7

Step 3

Betätigen Sie nun den Button „Set Access“, um die Zuordnung der Modbus Variablen zu dem Profibus vorzunehmen.

Sie sehen hier zwei Registerkarten:

„Profibus IN → Serial Read“: Modbus RTU Daten lesen und für Profibus zur Verfügung stellen.

„Serial Write → Profibus OUT“: Profibus Daten lesen und Modbus RTU Daten schreiben.

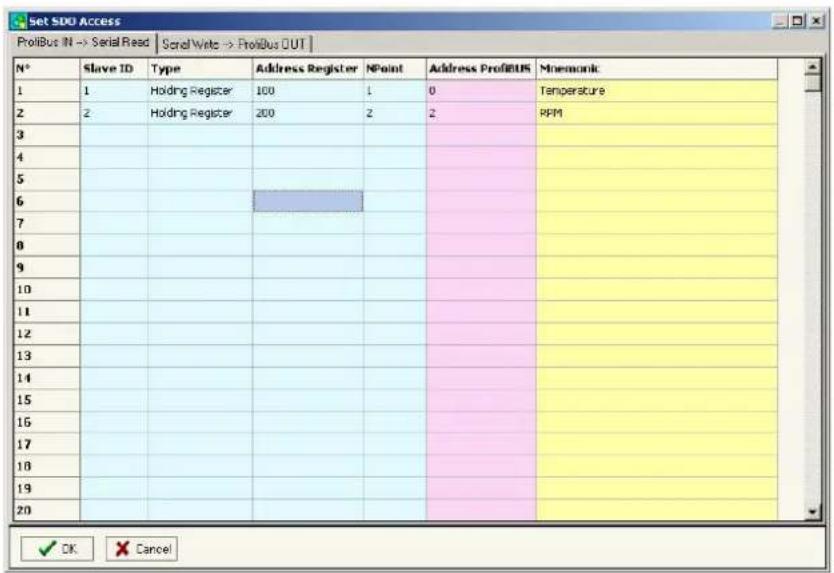

„Profibus IN → Serial Read“:

Ordnen Sie hier die Modbus Variablen dem Profibus zu. Das Gateway pollt selbstständig die Modbus Geräte ab, um die Daten dann als Profibus Byte zur Verfügung stellen zu können.

Parameter Beschreibung
Slave ID Adresse	des Modbus Slaves von dem die Daten abgepollt werden sollen
Type Register Typ.	Abgefragt werden können Holding (4x) und Input Register (3x)
Address Register	Beginn des Modbus Register (16 Bit), aus dem der Wert aus dem Slave abgefragt wirdHinweis:Das erste Register im Gateway ist das Register 0!
NPoint Anzahl der	Register die abgefragt werden sollen, ab dem Register welches eine Spalte vorher eingetragen wird
Address Profibus	Erstes Byte im Profibus Adress-Bereich
Mnemonic	Beschreibung der Funktion (freiwillig)

„Serial Write → Profibus OUT“:

Ordnen Sie hier die Modbus Variablen dem Profibus zu. Das Gateway übermittelt die Daten jeweils bei Wertänderung im Profibus.

Parameter Beschreibung
Slave ID Adresse	des Modbus Slaves, an den die Daten übertragen werden sollen
Address Register	Beginn des Modbus Register (16 Bit) in dem der Wert an den Slave übertragen wirdHinweis:Das erste Register im Gateway ist das Register 0!Der Registertyp ist festgelegt auf Holdingregister (4x)
NPoint Anzahl der	Register, die an den Slave übermittelt werden sollen, ab dem Register welches eine Spalte vorher eingetragen wird
Address Profibus	Erstes Byte im Profibus Adress-Bereich
Mnemonic	Beschreibung der Funktion (freiwillig)

Step 4

Erzeugen Sie sich hier eine GSD Datei um das Gerät in das SPS Programm einzubinden. Die GSD Datei wird abhängig von der Projektierung erzeugt.

Step 5

Übertragen Sie nun die Software in das Gateway.

Betätigen Sie dazu den Button „Update Device“, um die Projektierungsdaten sowie die aktuelle Firmware in das Gateway zu überspielen.

Gehen Sie hierbei wie in Kapitel 2.1 beschrieben vor. Wählen Sie in dem Drop-Down-Menü Ihre Schnittstelle aus und betätigen Sie den Button „Connect“, um diese zu initialisieren. Danach gehen Sie mit „Next“ einen Schritt weiter.

Hier können Sie zusätzlich auswählen, ob Sie die Firmware, das Projekt oder beides übertragen möchten.

Hinweis:

Die erste Übertragung sollte immer die Firmware einschließen!

3.4. Beispiel einer Konfiguration

Hier sehen Sie verschiedene Bildschirmkopien einer Konfiguration.

Angeschlossen sind ein Temperaturregler (Adresse 9) sowie eine Bedienanzeige (Adresse 1).

4. Allgemeine Informationen

4.1. Technischer Support

Für einen einfachen und schnellen technischen Support dieses Produktes stehen Ihnen unsere Ansprechpartner gerne zur Verfügung. Sie finden unsere Mitarbeiter unter:

www.wachendorff.de/wp/ansprechpartner

4.2. Eil-Service für Garantie und Reparatur

Sollte wider Erwarten dennoch ein Gerät ausfallen, haben wir eine Lösung für Sie, die Ihnen Schnelligkeit und Sicherheit garantiert. Füllen Sie die Formulare „Garantieantrag“ oder „Eil-Reparaturauftrag“ aus und senden Sie diese per Fax an +49 – 6722 – 9965 – 78.

Sie können dieses Formular auch direkt im Internet ausfüllen und ausdrucken:

www.wachendorff.de/wp/reparatur

4.3. Zubehör

Beschreibung Artikelnummer
Spannungsversorgung 230V AC nach 12V AC AC34001
Null-Modem-Kabel zur Programmierung AC34107
Konfigurationssoftware SW67xxx
6-fach Ethernet – Switch ETHSW600
8-fach Ethernet – Switch ETHSW800
