Produkttyp	Gateway Profibus DP Slave nach CAN 2.0A + 2.0B
Marke	Wachendorff
Modell	HD67552
Abmessungen (B x H x T)	23 mm x 107 mm x 120 mm
Gewicht	ca. 200 g
Spannungsversorgung	24 V DC (V+ und V-), Stromaufnahme nicht spezifiziert
Schnittstellen	1x CAN (Klemmen H, L, S), 1x Profibus DP (SUB-D Buchse), 1x RS232 (SUB-D Stecker)
Protokollumsetzung	CAN 2.0A/2.0B ↔ Profibus DP
Betriebsmodi	Bootmodus (Programmierung) und RUN-Modus (normaler Betrieb)
Konfiguration	Über RS232 mit Software Compositor SW67xxx (von ADFweb.com)
CAN-Abschlusswiderstand	120 Ohm (über Jumper aktivierbar)
LED-Anzeigen	CAN-Kommunikation (blinkt), Betriebsmodus (schnell blinksend = Boot, langsam blinkend = RUN)
Montage	Auf 35 mm DIN-Hutschiene, Einrasten hörbar
Schutzart	Nur für Umgebungen mit zugelassener Schutzart (IP20 typisch, nicht explizit genannt)
Umgebungsbedingungen	Sachgemäße Lagerung, Transport, Montage und Inbetriebnahme erforderlich; Lüftungsschlitze nicht abdecken
ESD-Schutz	ESD-gefährdete Bauteile enthalten
Zubehör (optional)	Netzteil AC34001 (230V AC auf 12V AC), Null-Modem-Kabel AC34107, Konfigurationssoftware SW67xxx, Ethernet-Switches ETHSW600/800
Garantie	Garantie und Reparatur über Eil-Service, Formular auf www.wachendorff.de/wp/reparatur
CE-Konformität	Ja, Zertifikate auf Anfrage
Bestimmungsgemäße Verwendung	Verbindung und Datenaustausch zwischen zwei unabhängigen Bussystemen (CAN und Profibus)
Personal	Nur von qualifiziertem Personal einzurichten und zu betreiben

Häufig gestellte Fragen - HD67552 Wachendorff

Wie schließe ich die Spannungsversorgung an das Gateway HD67552 an?

Die Spannungsversorgung erfolgt über die Klemmen V+ (spannungsführend) und V- (Masse). Verwenden Sie eine 24 V DC Spannungsquelle. Achten Sie auf die richtige Polung.

Welche Software wird zur Konfiguration des HD67552 benötigt?

Zur Konfiguration wird die Software Compositor SW67xxx benötigt, die Sie von der Webseite www.wachendorff.de/wp herunterladen können. Die Software ermöglicht die Erstellung und Übertragung der Projektierung.

Wie verbinde ich das Gateway mit dem PC zur Programmierung?

Verbinden Sie das Gateway über ein RS232 Null-Modem-Kabel (beidseitig 9-polige SUB-D Buchse) mit dem PC. Der Jumper muss auf 'Boot Mode' gestellt sein.

Was bedeuten die LED-Anzeigen am HD67552?

Die CAN-LED blinkt bei Kommunikation auf dem CAN-Bus. Die Betriebs-LED blinkt schnell im Bootmodus (Programmierung) und langsam im RUN-Modus (normaler Betrieb).

Kann ich mehrere CAN-Nachrichten gleichzeitig überwachen?

Ja, in der Konfigurationssoftware können Sie unter 'Receive Frames' und 'Send Frames' bis zu 20 CAN-Nachrichten definieren, die den Profibus-Bytes zugeordnet werden. Die Anzahl der I/O-Bytes wird automatisch angepasst.

Wie erstelle ich ein neues Projekt für das HD67552?

Öffnen Sie die Software 'Compositor SW67552', klicken Sie auf 'New Project', geben Sie einen Projektnamen ein. Anschließend konfigurieren Sie die Kommunikationsparameter unter 'Set Communication' (CAN-Baudrate, ID, etc.) und legen Sie Receive- und Send-Frames fest.

Was ist bei der mechanischen Installation zu beachten?

Das Gateway wird auf eine 35 mm DIN-Hutschiene montiert. Hängen Sie es mit der Oberseite ein und drücken Sie es nach unten, bis es einrastet. Die Lüftungsschlitze dürfen nicht abgedeckt werden. Vermeiden Sie ESD-gefährdete Umgebungen.

Welche Optionen habe ich für Garantie und Reparatur?

Im Garantiefall oder bei Reparatur nutzen Sie den Eil-Service. Füllen Sie das Formular 'Garantieantrag' oder 'Eil-Reparaturauftrag' auf www.wachendorff.de/wp/reparatur aus und faxen Sie es an +49 – 6722 – 9965 – 78.

Warum funktioniert die Kommunikation nach der Installation nicht?

Mögliche Ursachen: Der Jumper steht noch auf 'Boot Mode', der CAN-Abschlusswiderstand ist nicht korrekt gesetzt (Jumper für 120 Ohm), die Profibus-Baudrate wird nicht automatisch erkannt, oder die Projektierung wurde nicht korrekt übertragen. Überprüfen Sie die Verbindungen und die Konfiguration.

Kann ich das Gateway auch ohne Software konfigurieren?

Nein, die Konfiguration ist nur über die spezielle Software Compositor SW67xxx möglich. Die Software erstellt eine GSD-Datei für die Einbindung in die SPS und überträgt die Projektierung sowie die Firmware.

BEDIENUNGSANLEITUNG HD67552 Wachendorff

Gateway Profibus DP Slave nach CAN 2.0A + 2.0B

HD67552

Inhaltsverzeichnis 2

1. Vorwort....3

1.1. Qualifiziertes Personal .... 3
1.2. Sicherheitshinweise und allgemeine Hinweise 3
1.3. Bestimmungsgemäße Verwendung.... 3
1.4. CE Konformität....3

2. Gateway HD67552....4

2.1. Über das Gateway 4
2.2. Anschlussdarstellung 4
2.3. Übertragungskabel RS232....5
2.4. Abmessungen 5
2.5. Mechanische Installation....5

3. Konfiguration....6

3.1. Überspielen einer Projektierung in das HD67552.... 6
3.2. Installation 7
3.3. Projektierung erstellen 8
3.4. Beispiel einer Konfiguration 14

4. Allgemeine Informationen....15

4.1. Technischer Support 15
4.2. Eil-Service für Garantie und Reparatur 15
4.3. Zubehör 15

1. Vorwort

Verehrter Kunde!

Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren Ihnen zu diesem Entschluss.

Die Geräte aus unserem Haus können vor Ort für zahlreiche unterschiedliche Anwendungen eingesetzt werden.

Um die Funktionsvielfalt dieses Gerätes für Sie optimal zu nutzen, bitten wir Sie, alle folgenden Hinweise aus diesem Handbuch zu beachten.

1.1. Qualifiziertes Personal

Das zugehörige Gerät darf nur in Verbindung mit dieser Dokumentation eingerichtet und betrieben werden. Inbetriebsetzung und Betrieb eines Gerätes dürfen nur von qualifiziertem Personal vorgenommen werden. Qualifiziertes Personal im Sinne der sicherheitstechnischen Hinweise dieser Dokumentation sind Personen, die die Berechtigung haben, Geräte, Systeme und Stromkreise gemäß den Standards der Sicherheitstechnik in Betrieb zu nehmen, zu erden und zu kennzeichnen.

1.2. Sicherheitshinweise und allgemeine Hinweise

Zur Gewährleistung eines sicheren Betriebes darf das Gerät nur nach den Angaben in der Betriebsanleitung betrieben werden. Bei Schäden die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Bei Sach- und Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungs- und Garantieanspruch.

1.3. Bestimmungsgemäße Verwendung

Die Geräte dienen zur Verbindung und dem Datenaustausch zwischen zwei unabhängigen Bussystemen.

Ein solches Gerät darf nicht als alleiniges Mittel zur Abwendung gefährlicher Zustände an Maschinen und Anlagen eingesetzt werden. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen eingehalten werden.

1.4. CE Konformität

Die Geräte sind entsprechend der gültigen CE Richtlinien konstruiert. Sämtliche Zertifikate können bei uns angefordert werden.

2. Gateway HD67552

2.1. Über das Gateway

Das Gateway HD67552 setzt das CAN Protokoll in das Profibus DP Protokoll um. An der Profibus DP Seite stellt das Gateway als Slave die Daten für einen Profibus DP Master zur Verfügung. Mit der, bei uns auf der Internetseite erhältlichen Software, werden die CAN Nachrichten den Bytes vom Profibus DP zugeordnet. Das Gateway kann CAN Nachrichten empfangen und senden, um die Daten dann als Profibus Byte zur Verfügung stellen zu können.

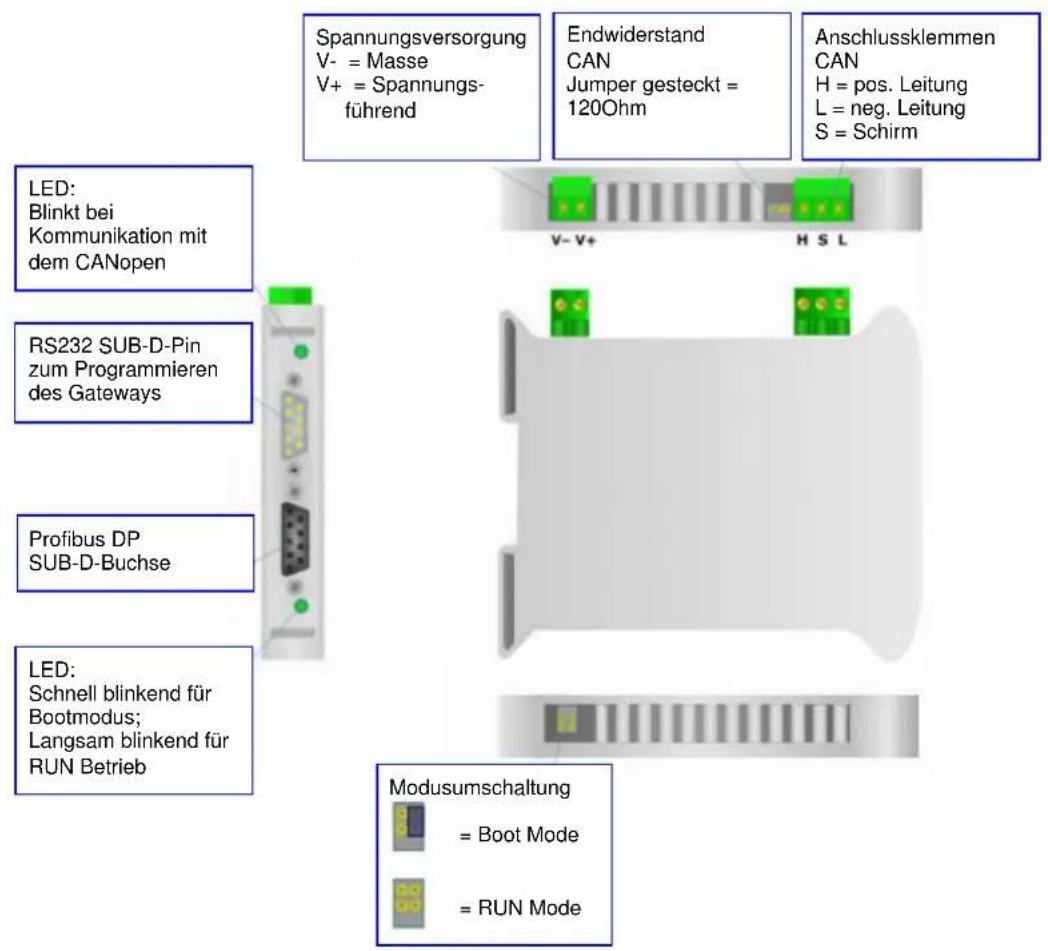

2.2. Anschlussdarstellung

Im Folgenden sind die einzelnen Anschlüsse des Gerätes beschrieben.

2.3. Übertragungskabel RS232

Als Übertragungskabel der Projektierung wird ein Standard Null-Modem-Kabel benötigt. Dies hat beidseitig eine 9-polige SUB-D Buchse. Im Folgenden sehen Sie die PIN Belegung des Kabels:

Hinweis: Sie können dieses Kabel auch direkt über uns beziehen.

2.4. Abmessungen

Beispieldarstellung

2.5. Mechanische Installation

Die Montage ist auf jeder 35mm DIN-Hutschiene möglich. Hängen Sie dazu das Modul mit der Oberseite in die Hutschiene ein, und drücken es dann nach unten gegen diese. Es rastet hörbar ein.

Die Lüftungsschlitze des Gehäuses dürfen nicht zugedeckt werden. Das Gerät darf nur in Umgebungen der zugelassenen Schutzart verwendet werden. Beachten Sie sämtliche Sicherheitshinweise im Bezug auf Maschinen und Menschen.

Achtung! Das Gerät enthält ESD gefährdete Bauteile.

3. Konfiguration

3.1. Überspielen einer Projektierung in das HD67552

Nutzen Sie den folgenden Ablauf, um das Modul in Betrieb zu nehmen:

1. Verbinden Sie Ihren PC mittels eines RS232 Kabels mit dem Gateway.
2. Stecken Sie den Jumper für den Gerätemodus auf „Boot Mode“.
3. Schließen Sie die Spannungsversorgung an das Modul an.
4. Schalten Sie die Spannungsversorgung ein.
5. Erstellen Sie eine Projektierung mit der dazugehörigen Software.
6. Überspielen Sie diese in das Gerät.
7. Nach Beendigung des Transfers schalten Sie die Spannungsversorgung am Gateway aus.
8. Entfernen Sie den Jumper von der „Boot Mode“ Stellung.
9. Schalten Sie die Spannungsversorgung wieder ein. Das Gerät arbeitet nun im RUN Modus.

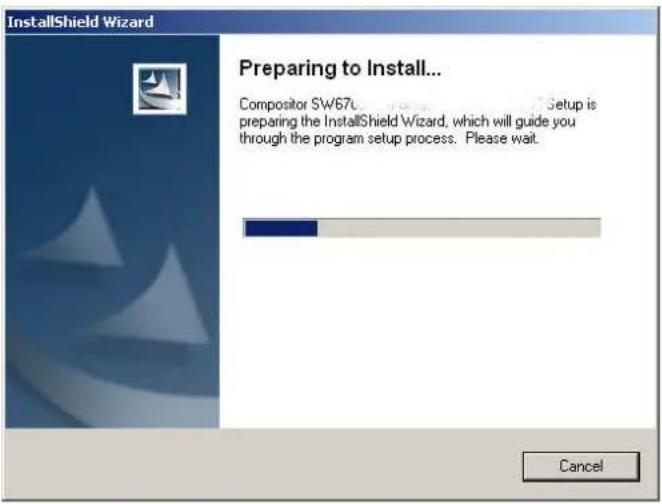

3.2. Installation

Laden Sie sich die benötigte Software von unserer Webseite „www.wachendorff.de/wp“ aus dem Downloadverzeichnis herunter. Führen Sie anschließend die Installationsdatei aus.

Sie werden nun durch einen Assistenten durch die Installation geführt.

Ist die Installation beendet, finden Sie das Programm „Compositor SW67xxx“ in Ihrem Windows Startmenü.

3.3. Projektierung erstellen

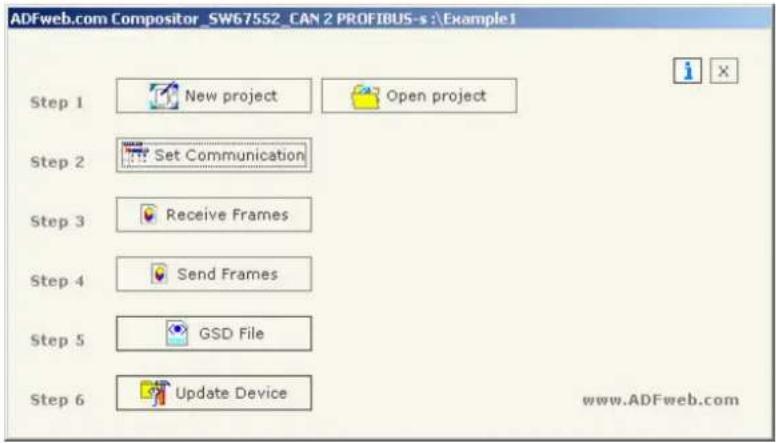

Führen Sie das Programm „Compositor SW67552“ aus. Das Programm ist in verschiedene Schritte unterteilt, die Ihnen direkt den Ablauf der benötigten Programmierung beschreiben.

Step 1

Erstellen Sie sich ein neues Projekt oder öffnen Sie ein vorhandenes Projekt.

In diesem Handbuch wird beschrieben, wie Sie ein neues Projekt anlegen.

Betätigen Sie den Button „New Project“. Es öffnet sich nun ein neues Fenster, in das Sie den Projektnamen eingeben. Es wird daraufhin unter

C:\Programme\ADFweb\Composer_SW67552\Projects

ein neuer Projektordner mit Ihrem Projektnamen erstellt.

Betätigen Sie nun den Button „Set Communication“, um die grundlegenden Einstellungen der Kommunikationsschnittstellen vorzunehmen.

CAN
Parameter Beschreibung
Baudrate	Baudrate und Parität für Ihre serielle Kommunikation
Can Type Stellen Sie hier Ihren Typ des CAN Bus ein.
Send Data Hier können Sie wählen, ob die CAN Nachrichten zyklisch oder nur bei Wertänderung im Profibus gesendet werden
TimeOut Data Maximale Wartezeit des Gateways auf eine Antwort eines CAN Gerätes am CAN Bus. Wird keine Antwort registriert, wird in die entsprechenden Byte ein 0xFF eingetragen.

Profibus
Parameter Beschreibung
ID Dev.	Slave Adresse des Gateways am Profibus DP
Baud rate	Die Baudrate im Profibus wird automatisch erkannt
Create GDS file from CAN Map	Wenn aktiviert, dann wird eine projektspezifische GSD-Datei erzeugt. Die Anzahl der I/O Bytes wird über die Projektierung automatisch bestimmt.

Step 3

Betätigen Sie nun den Button „Receive Frames“, um die Zuordnung der vom Gateway empfangenen CAN Nachrichten zu dem Profibus vorzunehmen.

Ordnen Sie hier die CAN Nachricht dem Profibus zu. Alle Nachrichten, die das Gateway empfängt, werden den entsprechenden Profibus Bytes zugeordnet. Die Anordnung der Bytes erfolgt automatisch entsprechend der Reihenfolge der Tabelle.

Parameter Beschreibung
Cob ID Geben Sie	hier die COBID von der Originalnachricht ein, die in Profibus übersetzt werden soll
Dimension Anzahl	der Bytes (1-8) in der CAN Nachricht
Swap Mit einem Doppelklick auf diesem Feld können die Nutzdatenbytes gedreht werden.
Delete Aktivieren Sie	hier die Nachrichten auf die das Gateway reagieren soll, wenn es keine Antwort bekommt. Diese max. Antwortzeit wird unter „Set Communication“ bei „TimeOut Data“ eingetragen. Bekommt es keine Antwort, wird in die entsprechenden Profibus Bytes ein 0xFF eingetragen
Mnemonic Beschreibung der Funktion (freiwillig)

Step 4

Betätigen Sie nun den Button „Send Frames“, um die Zuordnung der vom Gateway gesendeten CAN Nachrichten zu dem Profibus vorzunehmen.

Ordnen Sie hier die CAN Nachricht dem Profibus zu. Alle Nachrichten die das Gateway sendet werden von den entsprechenden Profibus Bytes entnommen. Die Anordnung der Bytes erfolgt automatisch entsprechend der Reihenfolge der Tabelle.

Parameter Beschreibung
Cob ID Geben Sie	hier die COBID von der Originalnachricht ein, die in Profibus übersetzt werden soll
Dimension Anzahl	der Bytes (1-8) in der CAN Nachricht
Swap Mit einem Doppelklick auf diesem Feld können die Nutzdatenbytes gedreht werden.
Mnemonic Beschreibung der Funktion (freiwillig)

Step 5

Erzeugen Sie sich hier eine GSD Datei um das Gerät in das SPS Programm einzubinden.

Die GSD Datei wird abhängig von der Projektierung erzeugt.

Step 6

Übertragen Sie nun die Software in das Gateway.

Betätigen Sie dazu den Button „Update Device“, um die Projektierungsdaten sowie die aktuelle Firmware in das Gateway zu überspielen.

Gehen Sie hierbei wie in Kapitel 2.1 beschrieben vor. Wählen Sie in dem Drop-Down-Menü Ihre Schnittstelle aus und betätigen Sie den Button „Connect“, um diese zu initialisieren. Danach gehen Sie mit „Next“ einen Schritt weiter.

Hier können Sie zusätzlich auswählen, ob Sie die Firmware, das Projekt oder beides übertragen möchten.

Hinweis:

Die erste Übertragung sollte immer die Firmware einschließen!

3.4. Beispiel einer Konfiguration

Hier sehen Sie verschiedene Bildschirmkopien einer Konfiguration.

4. Allgemeine Informationen

4.1. Technischer Support

Für einen einfachen und schnellen technischen Support dieses Produktes stehen Ihnen unsere Ansprechpartner gerne zur Verfügung. Sie finden unsere Mitarbeiter unter:

www.wachendorff.de/wp/ansprechpartner

4.2. Eil-Service für Garantie und Reparatur

Sollte wider Erwarten dennoch ein Gerät ausfallen, haben wir eine Lösung für Sie, die Ihnen Schnelligkeit und Sicherheit garantiert. Füllen Sie die Formulare „Garantieantrag“ oder „Eil-Reparaturauftrag“ aus und senden Sie diese per Fax an +49 – 6722 – 9965 – 78.

Sie können dieses Formular auch direkt im Internet ausfüllen und ausdrucken:

www.wachendorff.de/wp/reparatur

4.3. Zubehör

Beschreibung Artikelnummer
Spannungsversorgung 230V AC nach 12V AC AC34001
Null-Modem-Kabel zur Programmierung AC34107
Konfigurationssoftware SW67xxx
6-fach Ethernet – Switch ETHSW600
8-fach Ethernet – Switch ETHSW800
