99203I - Kopfhörer InLine - Kostenlose Bedienungsanleitung

Produkttyp	USB-DAC / Kopfhörerverstärker
Modell	99203I
Marke	InLine
Unterstützte Audioformate	DSD bis zu DSD128 (5,6 MHz), PCM bis zu 384 kHz / 32-Bit
DAC-Chip	CS4392
Kopfhörer-Ausgangsleistung	210 mW bei 16 Ω, 190 mW bei 32 Ω
Unterstützte Kopfhörerimpedanz	16 – 600 Ω
Verstärkertyp	Röhrenverstärker (Operationsverstärker +/-12 V versorgt)
Ausgänge	6,3 mm Stereo-Kopfhörer, 3,5 mm Stereo-Kopfhörer, Toslink S/PDIF Digitalausgang
Lautstärkeregelung	Analoger Drehregler mit Ein-/Ausschalter
Eingang	USB 2.0 (Typ B)
Stromversorgung	USB 5 V oder optionaler 12 V Gleichstromadapter (5 V/0,5 A nicht ausreichend, 12 V erforderlich)
Anzeigen	LED für DSD/PCM-Wiedergabe, Abtastrate, Stromversorgung/USB-Verbindung
Unterstützte Betriebssysteme	Windows 10/8.1/8/7/Vista/XP (32/64-Bit), Mac OS X, iOS (mit Camera Kit), Android (mit OTG)
ASIO-Unterstützung	Ja (WASAPI ebenfalls unterstützt)
Lieferumfang	Gerät, USB-Kabel, Bedienungsanleitung, Treiber-CD mit JRiver Media Center-Lizenz, 12 V Gleichstromadapter
Gehäuse	Metallgehäuse, hochwertige Verarbeitung
Besondere Merkmale	De-Pop-Funktion zur Unterdrückung von Rauschen beim Ein-/Ausschalten

Häufig gestellte Fragen - 99203I InLine

Was ist der InLine 99203I?

Der InLine 99203I ist ein hochwertiger USB-DAC und Kopfhörerverstärker mit einer Röhren-Ausgangsstufe. Er unterstützt hochauflösendes Audio bis zu DSD128 und PCM 384 kHz/32-Bit.

Benötigt das Gerät einen Treiber für Windows?

Ja, für Windows muss ein Treiber installiert werden. Legen Sie die mitgelieferte CD ein und führen Sie setup.exe aus dem Savitech-Ordner aus. Für Mac OS X ist kein Treiber erforderlich.

Kann ich den 99203I mit meinem Smartphone verwenden?

Ja, mit einem optionalen Adapter: Apple Camera Kit für iOS-Geräte oder USB-OTG-Kabel für Android. Sie müssen auch das 12-V-Netzteil anschließen, da die USB-Stromversorgung allein nicht ausreicht.

Welche Kopfhörer eignen sich am besten für diesen Verstärker?

Der Verstärker kann Kopfhörer mit einer Impedanz von 16 bis 600 Ohm antreiben. Er liefert bis zu 210 mW bei 16 Ohm und 190 mW bei 32 Ohm.

Wie richte ich die DSD-Wiedergabe im JRiver Media Center ein?

Gehen Sie in JRiver zu Wiedergabeoptionen > Registerkarte Audio. Wählen Sie 'BRAVO-HD [ASIO]' als Audiogerät. Aktivieren Sie in den Geräteeinstellungen 'DSD-Bitstream im DoP-Format'. Wählen Sie unter Bitstreaming nur DSD.

Welches Netzteil wird benötigt?

Das Gerät benötigt ein 12-V-Gleichstromnetzteil (im Lieferumfang enthalten). Der USB-selbstbetriebene Modus wird nicht unterstützt; schließen Sie immer das 12-V-Netzteil an.

Kann ich den Digitalausgang nutzen?

Ja, das Gerät verfügt über einen Toslink S/PDIF-Digitalausgang (gemeinsam mit dem 3,5-mm-Line-Ausgang). Sie können ihn an einen Receiver oder externen DAC anschließen.

Wie erkenne ich, welche Abtastrate gerade wiedergegeben wird?

LED-Anzeigen auf der Vorderseite zeigen die aktive Abtastrate für PCM (z. B. 44,1, 48, 96, 192, 384 kHz) und DSD (DSD64/128) an. Es gibt auch eine LED für den DSD/PCM-Modus.

Gibt es ein Knackgeräusch beim Ein-/Ausschalten?

Das Gerät verfügt über eine De-Pop-Funktion zur Unterdrückung von Knackgeräuschen beim Ein- und Ausschalten des PCs, was eine saubere Audiowiedergabe gewährleistet.

Wo finde ich die neuesten Treiber?

Besuchen Sie http://www.drivers-download.com und geben Sie den Download-Code DL-070001 im Bereich 'Treiber-Suche' ein.

BEDIENUNGSANLEITUNG 99203I InLine

InLine® AmpUSB HiFi DSD Kopfhörer-Röhrenverstärker, USB Digital Audio Konverter, 384kHz/32-Bit

schädigen! Minimieren Sie

zu Beginn den Lautstärke-

regler. Achten Sie stets auf eine ange-

messene Lautstärke.

A. SICHERHEITSHINWEIS

Wir empfehlen Ihnen dringend, eine Sicherungskopie aller Daten auf der Festplatte zu machen, bevor Sie dieses Produkt installieren. Wir übernehmen keinerlei Haftung für Datenverluste, die durch unsachgemäße Installation, Missbrauch, Zweckentfremdung oder Nachlässigkeit entstanden sind.

Bestimmungsgemäße Verwendung:

Der InLine® AmpUSB HiFi DSD Kopfhörer-Röhrenverstärker wird per USB an einen PC angeschlossen und dient zur Wiedergabe und Verstärkung von Audiosignalen. Kopfhörer werden über einen Stereo-Klinkenstecker mit dem Gerät verbunden und die Wiedergabe-Lautstärke über einen Drehregler eingestellt. Zu laute Wiedergabe kann das Gehör schädigen, es ist daher darauf zu achten, die Wiedergabe immer mit minimierter Lautstärke zu beginnen und eine zu laute Wiedergabe zu vermeiden.

B. EINFÜHRUNG

Der InLine® AmpUSB HiFi DSD Kopfhörer-Röhrenverstärker ist ein hochauflösendes Audio-Wiedergabesystem. Es ist in der Lage, die Konvertierung von PCM Audiosignalen bis 384 kHz und DSD Audiosignale bis 128-fach DSD (SACD Auflösung) zu realisieren. Der InLine® AmpUSB HiFi DSD Kopfhörer-Röhrenverstärker kann der neben der PC-Soundkarte als eigenständiges Gerät betrieben werden und verarbeitet alle digitalen Audiosignale, welche über die USB-Schnittstelle versendet werden. Als ideale Schnittstelle zwischen Ihrem PC / Notebook und Ihrem Kopfhörer / Ihrer Musikanlage hebt der InLine® AmpUSB Ihre Audioumgebung auf eine neue Ebene.

C. EIGENSCHAFTEN & SPEZIFIKATIONEN

• Unterstützt DSD128 2,8/5,6 MHz Wiedergabe
• Unterstützt PCM 384KHz/32-Bit Wiedergabe
• Unterstützt DSD native oder DoP (DSD over PCM)
  • Asynchroner Transfermodus
• Max. Leistung Kopfhörer-Ausgang (bei 1 KHz und Einzel-Kanal):
• ca. 210 mW / 16 Ohm

• ca. 190 mW / 32 Ohm

• Unterstützte Kopfhörer-Impedanzen: 16 – 600 Ohm
  • Integrierter High Quality DAC Chip: Cirrus Logic CS4392
  • High Quality Kopfhörer-Verstärker

• Verstärkung bis +/-12V durch integrierte Schaltungen
• 6,3mm & 3,5mm Stereo Klinken-Buchsen Kopfhörer-Ausgänge
• Kombinierter 3,5mm Stereo Audio Line OUT und optischer S/PDIF Digital Ausgang

• Analoger Lautstärkeregler

• Unterstützt ASIO und WASAPI

- Spannungsversorgung über die USB Buchse, optional kann ein 5V / 0,5A DC Netzteil angeschlossen werden.

• LEDs zum Anzeigen der DSD und PCM Wiedergabe

• Hochwertige Metall/Aluminium-Konstruktion

- Integrierter Popfilter, verhindert das Knacken über den Audioausgang beim Starten und Herunterfahren des Computers.

- Unterstützte Betriebssysteme: Windows 10, 8.1, 8, 7, Vista, XP (32/64-Bit) und MAC OS X ab 10.6, funktioniert mit mobilen Apple-Geräten (über das optionale Kamera Kit) und Android-Geräten (mit einem optionalen OTG-Adapter). Kompatible Apps mit DSD-Audiowiedergabe sind in den jeweiligen App-Stores erhältlich und mit vollem Funktionsumfang ggf. mit Zusatzkosten verbunden (In-App Käufe, z. B. Onkyo HF Player)

D. LIEFERUMFANG

Bitte überprüfen Sie, ob Folgendes im Lieferumfang enthalten ist:

• 1x InLine® AmpUSB HiFi DSD Kopfhörer-Röhrenverstärker
  • 1x Bedienungsanleitung
  • 1x USB Anschlusskabel
  • 1x CD für Treiber und Software mit JRiver Media Center Lizenzkey
  • 1x 12V DC Netzteil

Sollte einer der Gegenstände fehlen oder beschädigt sein, kontaktieren Sie bitte umgehend Ihren Händler.

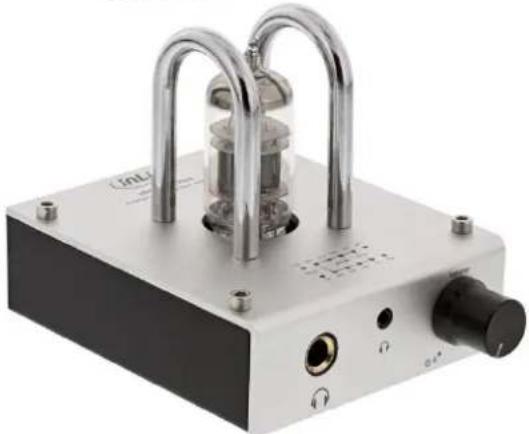

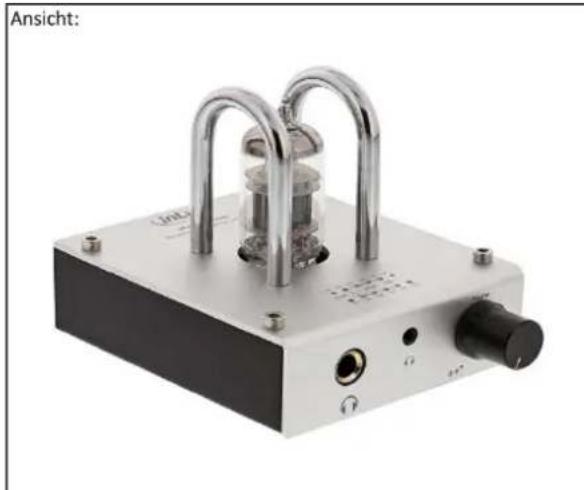

E. PRODUKTÜBERSICHT

A. Kombinierter Audio-Ausgang, 3,5mm Klinke Line out & optisch S/PDIF
B. Eingangsbuchse DC 12V / 500mA
C. USB Eingang, Typ B Buchse

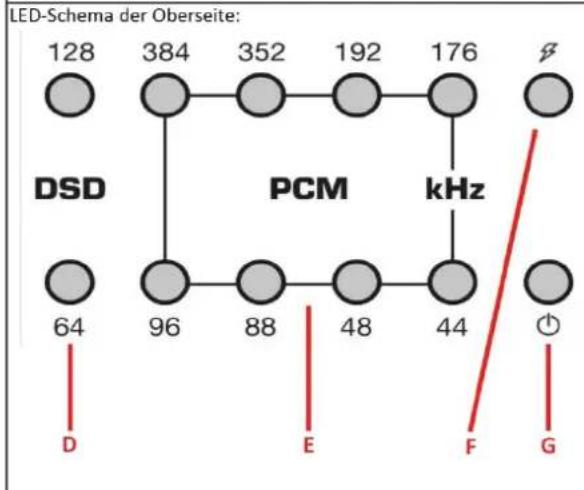

D. LEDs zur Anzeige der DSD64 (2,8MHz) / DSD128 (5,6MHz) Wiedergabe
E. LEDs zur Anzeige der Sample-Rate PCM 384 / 352,8 / 192 / 176,4 / 96 / 88,2 / 48 / 44,1 KHz
F. LED zur Anzeige des analogen Audioausgangs (LED blinkt während der Wiedergabe)
G. Power-On / Status-LED (Rot = Gerät ist eingeschaltet, grün = USB ist verbunden)

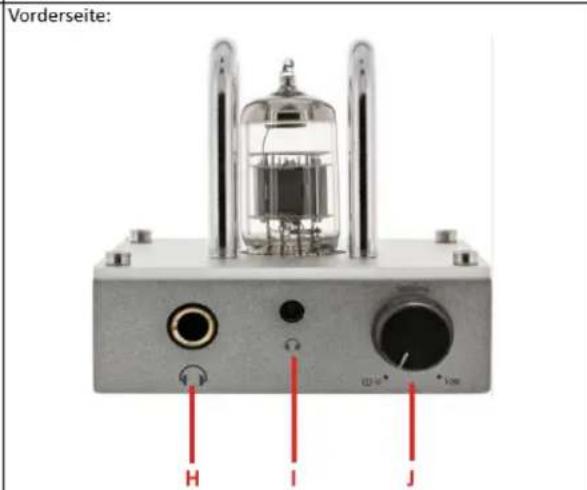

H. Audio-Ausgang 6,3mm Klinke Stereo, Kopfhörer-Buchse
I. Audio-Ausgang 3,5mm Klinke Stereo, Kopfhörer-Buchse
J. Lautstärkeregler und EIN/AUS-Schalter

F. HARDWARE-INSTALLATION

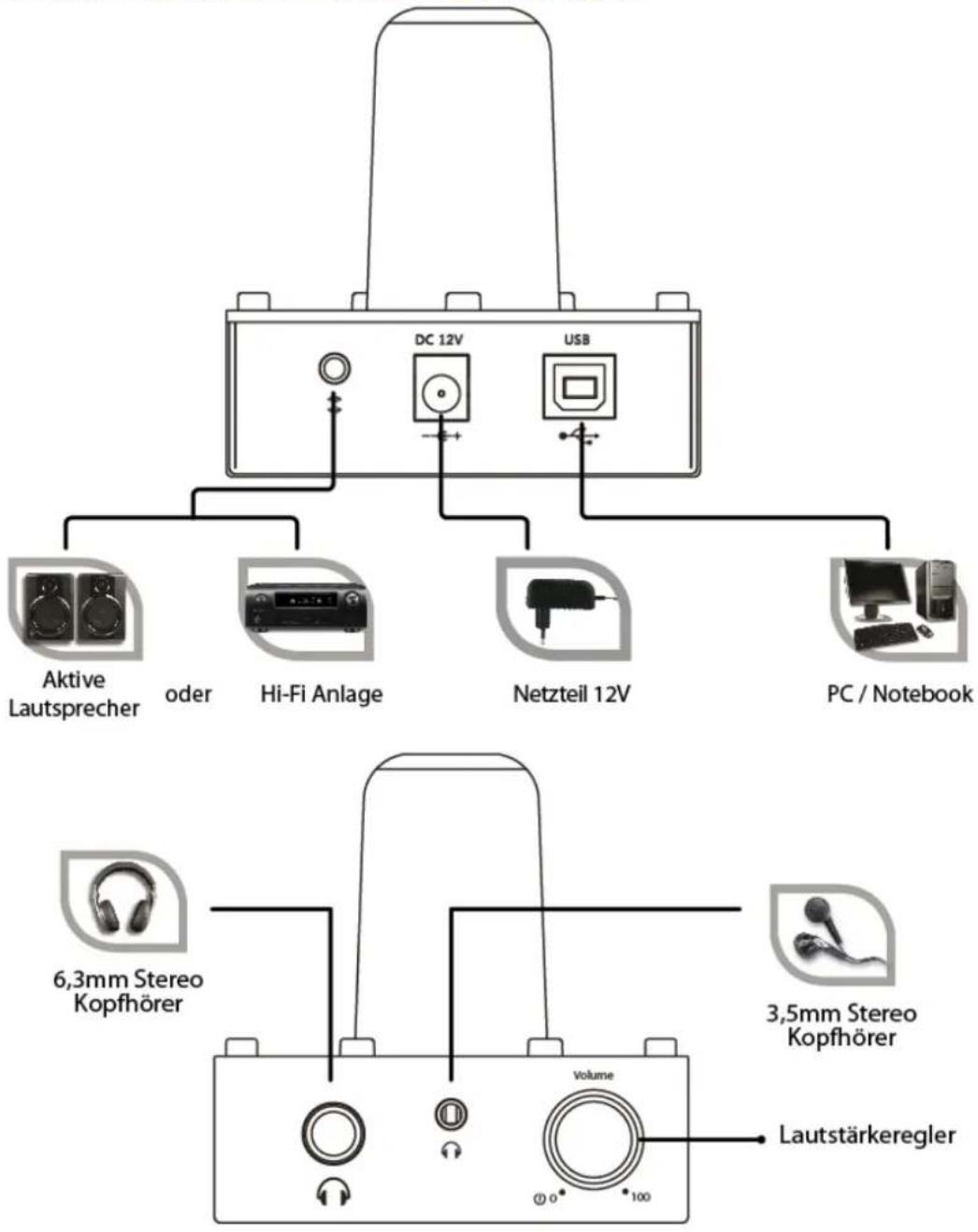

Bitte beachten Sie: Es ist immer nötig, den 12V DC Netzadapter an das Gerät anzuschließen. Der Betrieb nur über die USB-Spannungsversorgung ist nicht möglich.

G. TREIBERINSTALLATION

Installation der Treiber für Windows 10 / 8.1 / 8 / 7 / Vista / XP (32/64-Bit):

1. Verbinden Sie den InLine® AmpUSB HiFi DSD Kopfhörer-Röhrenverstärker mit einem freien USB 2.0 Port Ihres Computers, und schalten den Verstärker anschließend ein, damit der PC den Verstärker erkennt.
2. Legen Sie die Treiber-CD in das Laufwerk Ihres Computers.
3. Gehen Sie zum Verzeichnis D:\Savitech\SA9227 (D ist der hier angenommene Laufwerksbuchstabe des CD-Laufwerks, kann abweichen)

4. Doppelklick auf „Setup.exe“

5. Der nun startende Installations-Assistent führt Sie durch die weiteren Schritte, folgen Sie den angezeigten Anweisungen, um die Installation zu vervollständigen.

Für die Installation an Mac-Systemen ist keine Treiberinstallation notwendig

H. SOFTWAREINSTALLATION JRiver Media Center

Nach erfolgreicher Treiberinstallation haben Sie die Möglichkeit, die auf CD mitgelieferte JRiver Media Center Software zu installieren, um die Funktionen des InLine® AmpUSB HiFi DSD Kopfhörer-Röhrenverstärkers in vollem Umfang zu verwenden. Es kann zunächst eine Testversion installiert werden. Der Lizenzkey für die Vollversion der Software befindet sich in der CD-Hülle, eine Aktivierung der Vollversion schließt eine Rücknahme der gekauften Ware aus.

Vor Installation der JRiver Media Center Software stellen Sie bitte sicher, dass Ihr System die folgenden Mindestvoraussetzungen erfüllt:

• Arbeitsspeicher 4GB RAM oder mehr
• Windows XP oder neuer, OS X 10.6 oder neuer

Installation der JRiver Media Center Software unter Windows:

1. Legen Sie die CD in das Laufwerk Ihres Computers.
2. Gehen Sie zum Verzeichnis D:\JRiver\Windows\ (D ist der hier angenommene Laufwerksbuchstabe des CD-Laufwerks, kann abweichen)
3. Doppelklick auf die ausführbare Datei (*.exe)
4. Der nun startende Installations-Assistent führt Sie durch die weiteren Schritte, folgen Sie den angezeigten Anweisungen, um die Installation zu vervollständigen.

JRiver Media Center DSD DoP Einstellung unter Windows:

Wir empfehlen den DoP Modus (DSD over PCM) zur Wiedergabe der DSD Audiosignale in der JRiver Media Center Software, um die bestmögliche Nutzung des Kopfhörer-Verstärkers zu erhalten. Die Konfiguration wird in den folgenden Schritten erklärt:

1. Verbinden Sie den InLine® AmpUSB HiFi DSD Kopfhörer-Röhrenverstärker mit einem freien USB 2.0 Port Ihres Computers

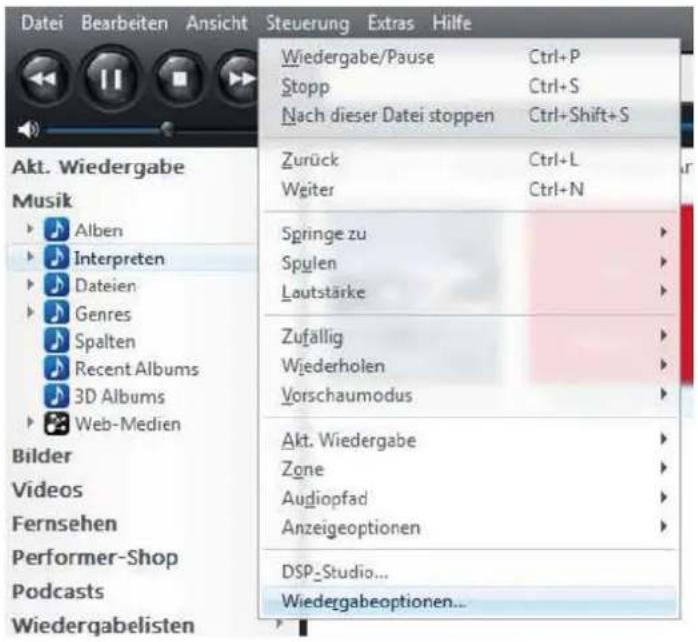

2. Öffnen Sie die JRiver Media Center Software. In der Software navigieren Sie unter dem Menüpunkt „Steuerung“ zu „Wiedergabeoptionen...“

1. Klicken Sie links auf den Abschnitt „Musik“

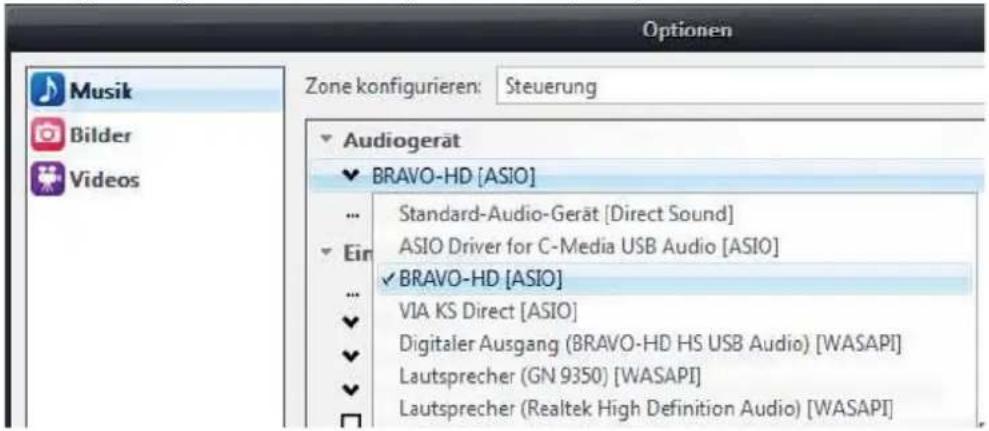

1. Unter „Audiogerät“ wählen Sie „BRAVO-HD [ASIO]“

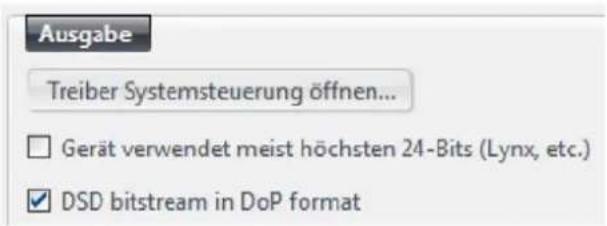

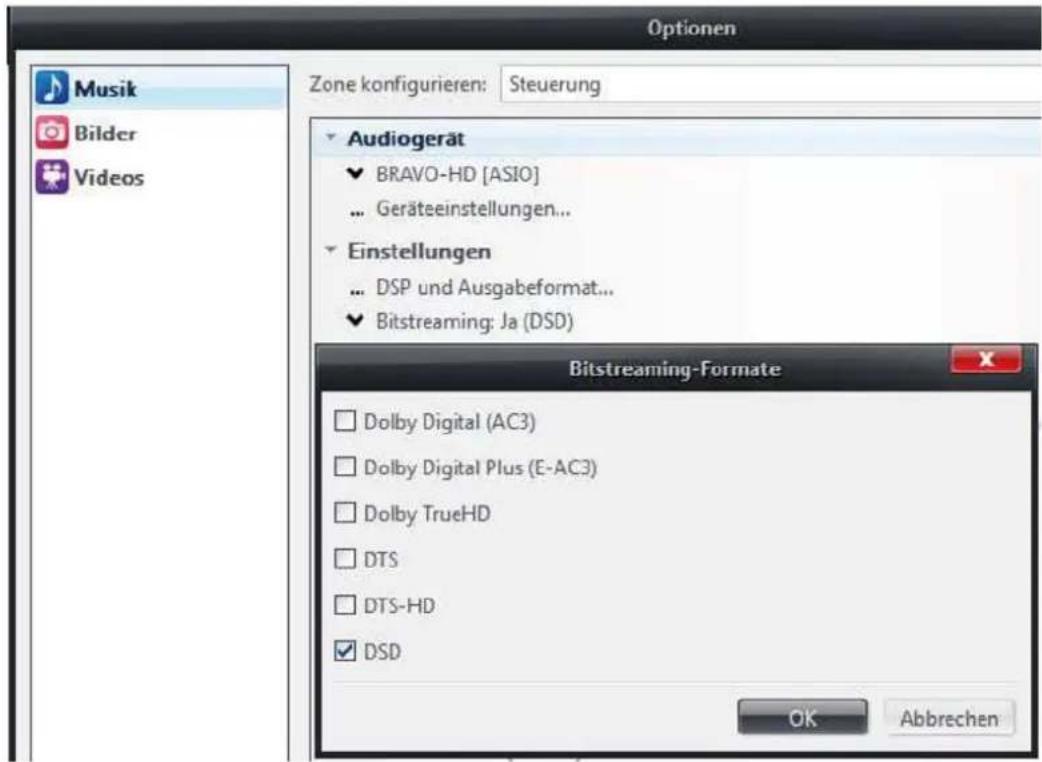

1. Unter dem Punkt „...Geräteeinstellungen...“ wählen Sie „DSD bitstream in DoP format“ und OK

1. Wählen Sie unter „Einstellungen“ / „Bitstreaming“ die Auswahl „DSD“ und OK

1. Nun ist Ihre Software konfiguriert, um DSD und PCM Audio-Dateien direkt in den InLine® AmpUSB HiFi DSD Kopfhörer-Röhrenverstärker zu leiten.

Installation der JRiver Media Center Software unter Mac OS:

1. Legen Sie die CD in das Laufwerk Ihres Computers.
2. Gehen Sie zum Verzeichnis \JRiver\Mac\
3. Doppelklick auf die gepackte Datei (*.dmg)
4. Der nun startende Installations-Assistent führt Sie durch die weiteren Schritte, folgen Sie den angezeigten Anweisungen, um die Installation zu vervollständigen.

JRiver Media Center DSD DoP Einstellung unter Mac OS:

Wir empfehlen den DoP Modus (DSD over PCM) zur Wiedergabe der DSD Audio-Signale in der JRiver Media Center Software, um die bestmögliche Nutzung des Kopfhörer-Verstärkers zu erhalten. Die Konfiguration wird in den folgenden Schritten erklärt (JRiver Media Center Software für Mac ist nur in Englisch verfügbar, daher werden die Screenshots für Mac nur in Englisch angezeigt):

1. Verbinden Sie den InLine® AmpUSB HiFi DSD Kopfhörer-Röhrenverstärker mit einem freien USB 2.0 Port Ihres Mac

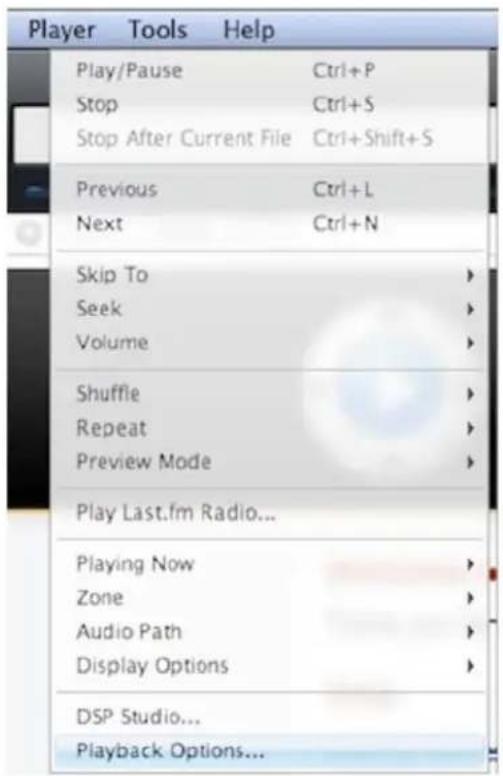

2. Öffnen Sie die JRiver Media Center Software. In der Software navigieren Sie unter dem Menüpunkt „Player“ zu „Playback Options“

1. Klicken Sie links auf den Abschnitt „Audio“

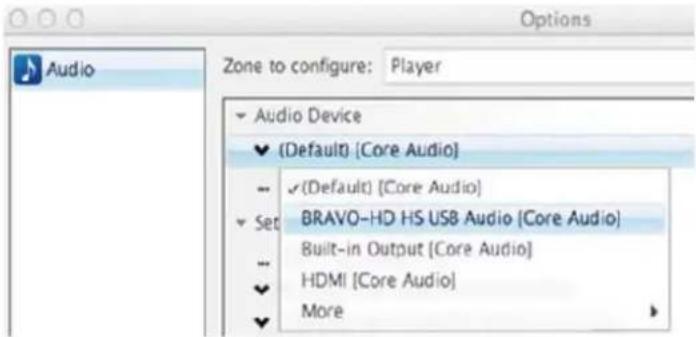

1. Unter „Audio Device“ wählen Sie „BRAVO-HD HS USB Audio [Core Audio]“

1. Unter dem Punkt „...Device settings...“ wählen Sie „Open device with exclusive access“ und OK

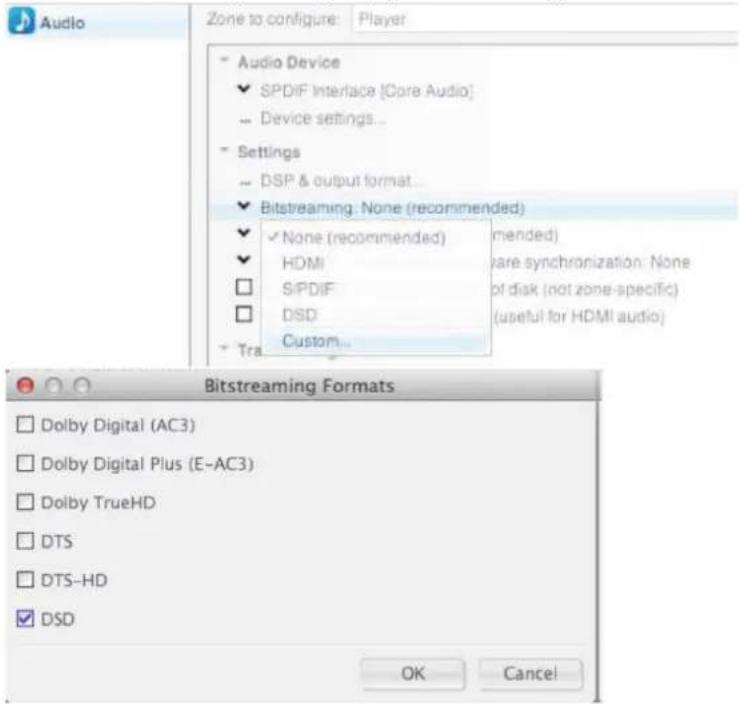

1. Wählen Sie unter „Settings“ / „Bitstreaming“ die Auswahl „Custom“ / „DSD“ und OK

1. Nun ist Ihre Software konfiguriert, um DSD und PCM Audio-Dateien direkt in den InLine® AmpUSB HiFi DSD Kopfhörer-Röhrenverstärker zu leiten.

I. INSTALLATION AN MOBILEN GERÄTEN

Der InLine® AmpUSB HiFi DSD Kopfhörer-Röhrenverstärker kann auch mit mobilen Geräten mit Apple iOS und Android verbunden und betrieben werden. Hierzu muss bei iOS-Geräten ein optional erhältliches Kamera Kit und bei Android-Geräten ein optional erhältliches OTG-Adapterkabel angeschlossen werden. Die Stromversorgung des InLine® AmpUSB HiFi DSD Kopfhörer-Röhrenverstärkers erfolgt über das mitgelieferte 12V Steckernetzteil.

Kompatible Apps mit DSD Audio-Wiedergabe sind in den jeweiligen App-Stores erhältlich und mit vollem Funktionsumfang ggf. mit Zusatzkosten verbunden (In-App Käufe, z. B. App „Onkyo HF Player“).

AUF DEM AKTUELLEN STAND BLEIBEN

Um die aktuellsten Unterlagen, Treiber, Software zu erhalten, besuchen Sie bitte folgende Website:

Geben Sie im Bereich „Drivers Search“ den Download-Code (DL code): DL-070001 ein, um nach den aktuellsten Unterlagen für das Produkt zu suchen. Für Geräte ohne CD-Laufwerk kann der CD-Inhalt hier ebenfalls heruntergeladen werden.

1. Ausgabe Deutsch 05/2017

Dokumentation © 2017 INTOS ELECTRONIC AG

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in diesem Handbuch werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung. Alle Warenzeichen und Schutzrechte werden anerkannt. Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden. Unsere Produkte, einschließlich der Verpackung, sind kein Spielzeug, sie könnten kleine Teile und scharfe Objekte enthalten. Bitte von Kindern fernhalten.
