Produkttyp	Mobiles Workstation-Notebook
Marke	Dell
Modell	Precision 5760
Prozessor	Intel Core i7-11850H / i9-11950H (11. Gen)
Grafikkarte	NVIDIA RTX A3000 / A4000 (6 GB / 8 GB VRAM)
Bildschirm	15,6 Zoll UHD+ (3840 x 2400) IPS, Touch optional
Arbeitsspeicher	16 GB bis 64 GB DDR4-3200 MHz
Speicher	M.2 NVMe SSD, bis zu 4 TB
Betriebssystem	Windows 10 Pro / Windows 11 Pro
Abmessungen (B x T x H)	356 x 231 x 12,6-16,2 mm
Gewicht	Ab ca. 1,8 kg
Stromversorgung	130 W USB-C-Netzteil
Akkulaufzeit	Bis zu 10 Stunden (je nach Nutzung)
Anschlüsse	2x Thunderbolt 4, 2x USB-A 3.2, HDMI 2.0, SD-Kartenleser, 3,5-mm-Klinke
Konnektivität	Wi-Fi 6E, Bluetooth 5.2
Sicherheit	TPM 2.0, Fingerabdruckleser, IR-Kamera für Windows Hello
Gehäusematerial	Aluminium, Magnesiumlegierung
Lieferumfang	Laptop, Netzteil, USB-C-Dongle, Kurzanleitung
Reparaturfreundlichkeit	Aufrüstbarer RAM (SO-DIMM), wechselbare SSD
Garantie	Standard: 3 Jahre (erweiterbar)

Häufig gestellte Fragen - Precision 5760 DELL

Wie kann ich den Arbeitsspeicher (RAM) im Dell Precision 5760 aufrüsten?

Welche SSD-Größen werden unterstützt?

Wie führe ich einen BIOS-Reset durch?

Kann ich das Dell Precision 5760 zum Spielen nutzen?

Wie kann ich die Akkulaufzeit verlängern?

Welche Reinigungsmittel sind für das Display geeignet?

Wie kann ich den Touchscreen kalibrieren (falls vorhanden)?

Unterstützt das Notebook USB-C-Laden mit Power Delivery?

Kann ich die Bodenabdeckung selbst öffnen, ohne die Garantie zu verlieren?

Wie aktualisiere ich die Treiber für die NVIDIA Grafikkarte?

BEDIENUNGSANLEITUNG Precision 5760 DELL

Hinweise, Vorsichtshinweise und Warnungen

i ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können.
VORSICHT: Ein VORSICHTSHINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können.
WARNING: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann.

Inhaltsverzeichnis

Kapitel 1: Arbeiten an Komponenten im Inneren des Computers...... 5

Vor der Arbeit an Komponenten im Innern des Computers....5

Sicherheitshinweise....5

Schutz vor elektrostatischer Entladung......6

ESD-Service-Kit....7

Transport empfindlicher Komponenten....8

Nach der Arbeit an Komponenten im Inneren des Computers....8

Kapitel 2: Entfernen und Einbauen von Komponenten....9

Empfohlene Werkzeuge....9

Schraubenliste....9

Hauptkomponenten des Precision 5760....11

Bodenabdeckung....13

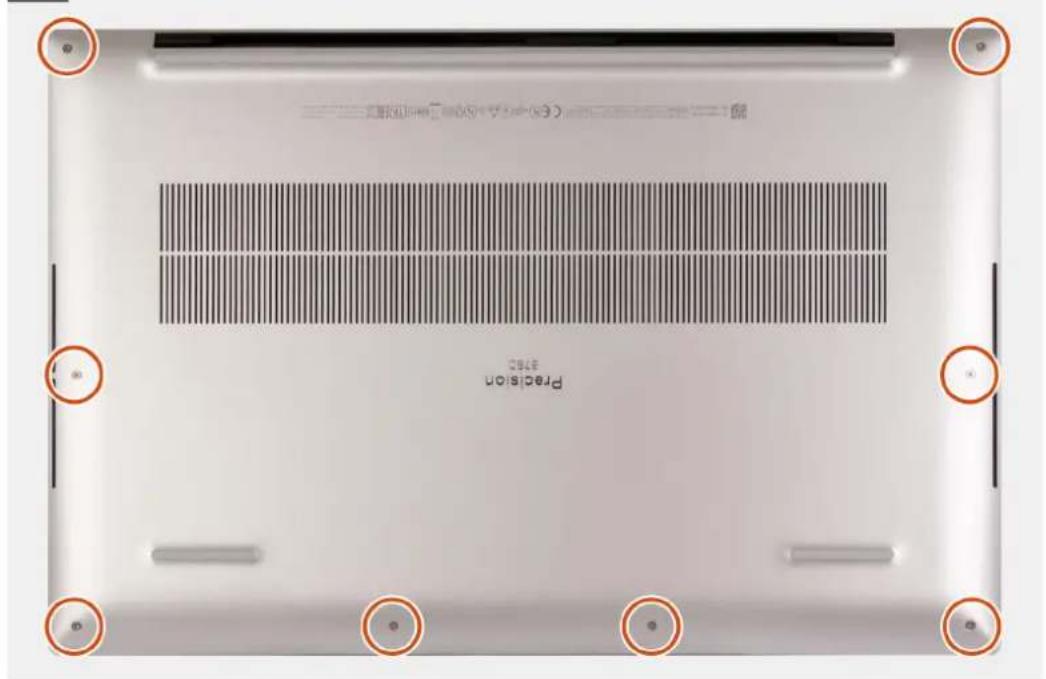

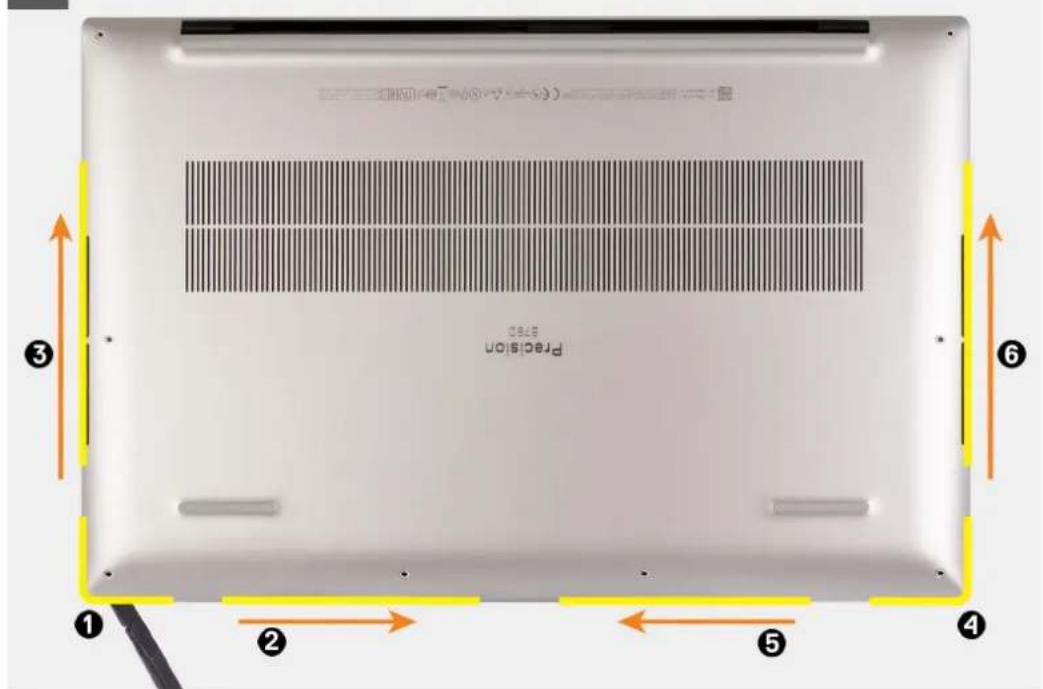

Entfernen der Bodenabdeckung....13

Anbringen der Bodenabdeckung....16

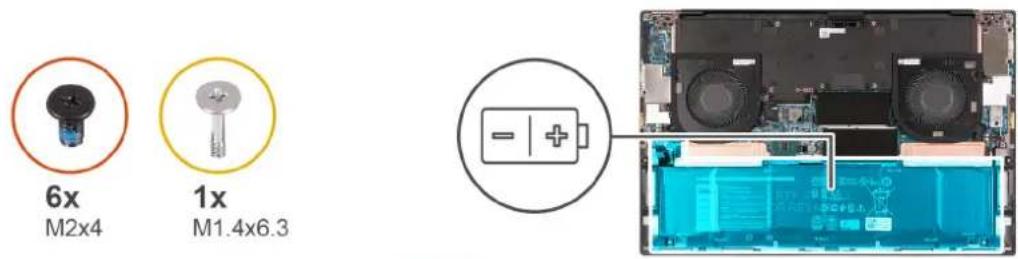

Akku....17

Vorsichtshinweise zu Lithium-Ionen-Batterien....17

Entfernen des Akkus....18

Einsetzen des Akkus....19

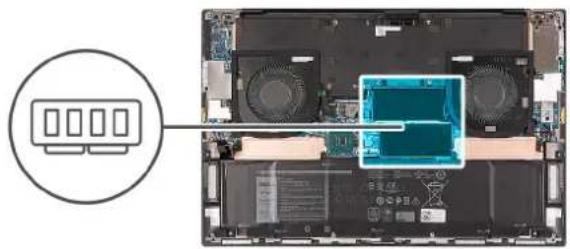

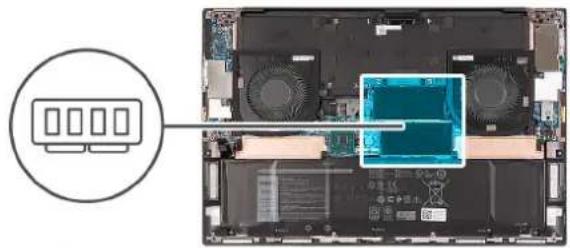

Speichermodul....20

Entfernen des Speichermoduls....20

Einsetzen des Speichermoduls....21

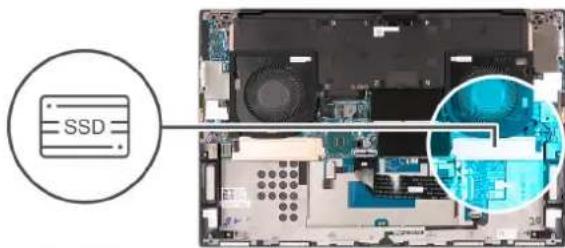

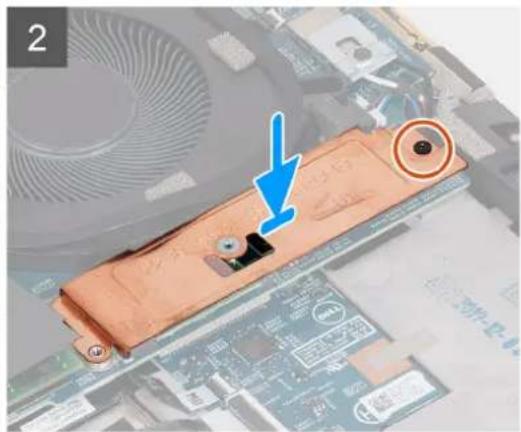

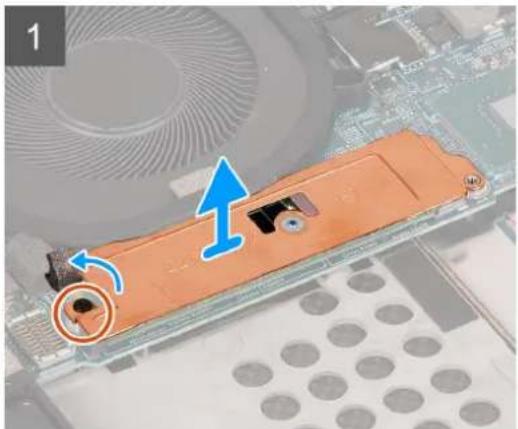

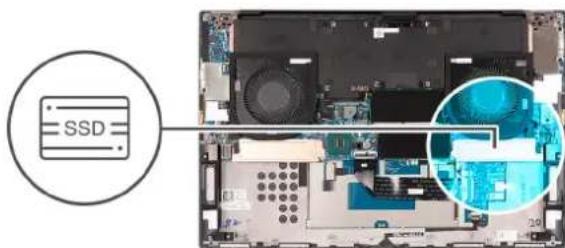

Solid-State-Laufwerk im Steckplatz SSD1....22

Entfernen des M.2 2230-Solid-State-Laufwerks aus dem Steckplatz SSD1.... 22

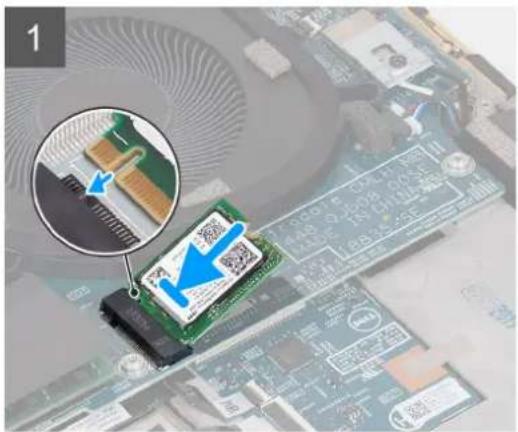

Installieren des M.2 2230-SSD-Laufwerks im Steckplatz SSD1....23

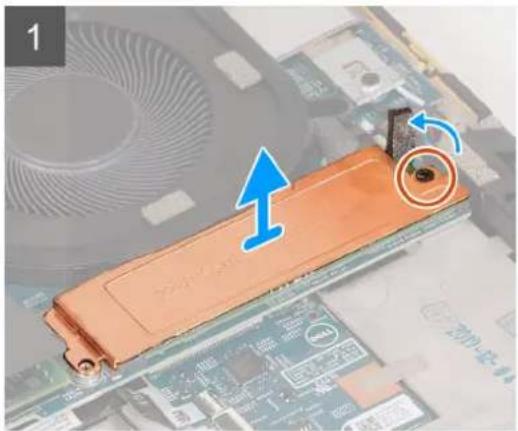

Entfernen des M.2 2280-Solid-State-Laufwerks aus dem Steckplatz SSD1....24

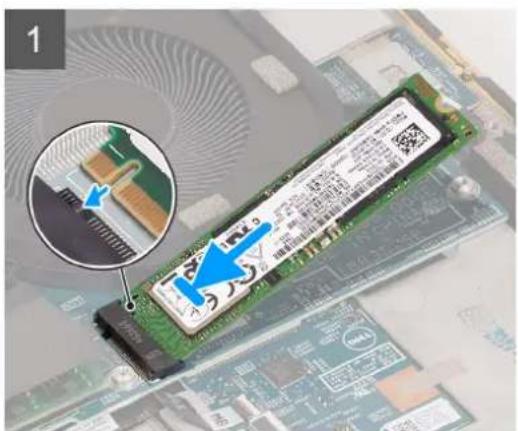

Installieren des M.2 2280-SSD-Laufwerks im Steckplatz SSD1....24

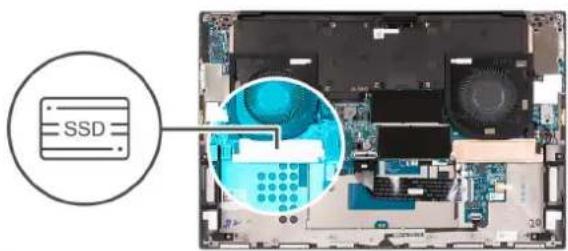

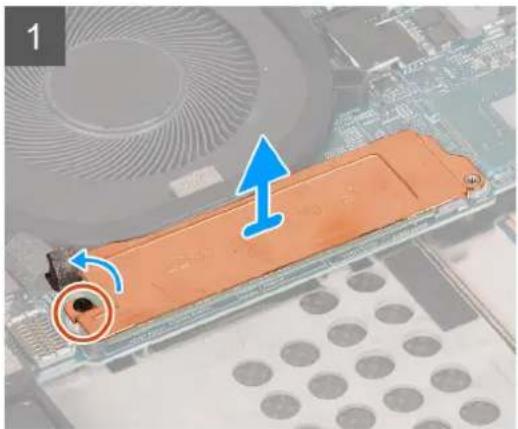

Solid-State-Laufwerk im Steckplatz SSD2....25

Entfernen des M.2-2230-Solid-State-Laufwerks aus dem Steckplatz SSD2....25

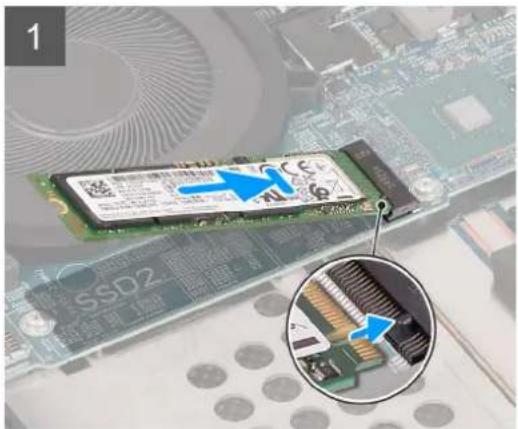

Installieren des M.2-2230-SSD-Laufwerks im Steckplatz SSD2.... 26

Entfernen des M.2 2280-Solid-State-Laufwerks aus dem Steckplatz SSD2....27

Installieren des M.2 2280-SSD-Laufwerks im Steckplatz SSD2....28

Lüfter 29

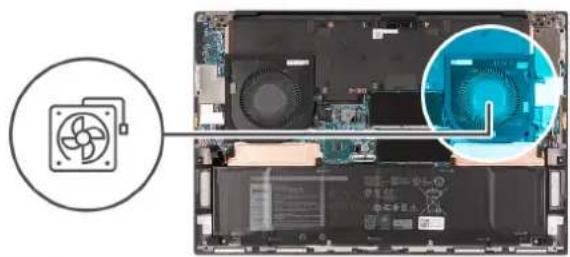

Entfernen des rechten Lüfters....29

Installieren des rechten Lüfters....30

Entfernen des linken Lüfters....31

Installieren des linken Lüfters....32

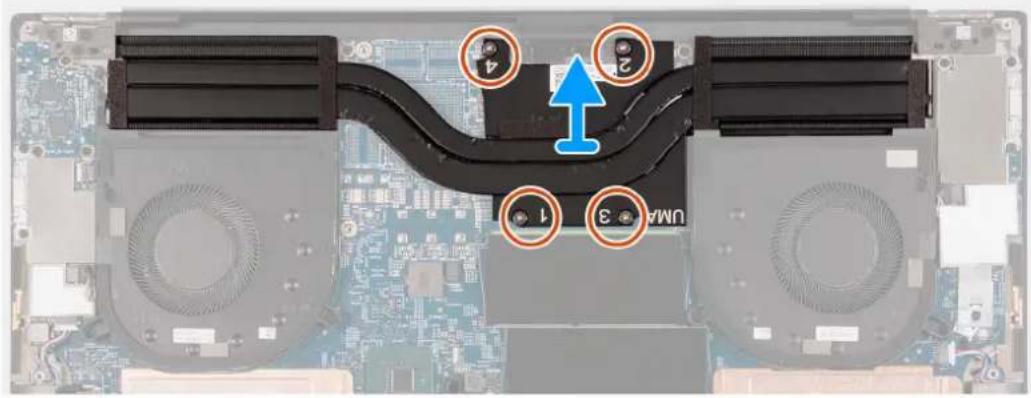

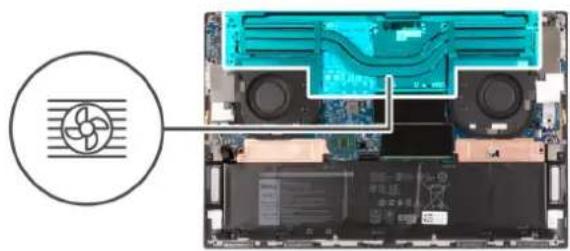

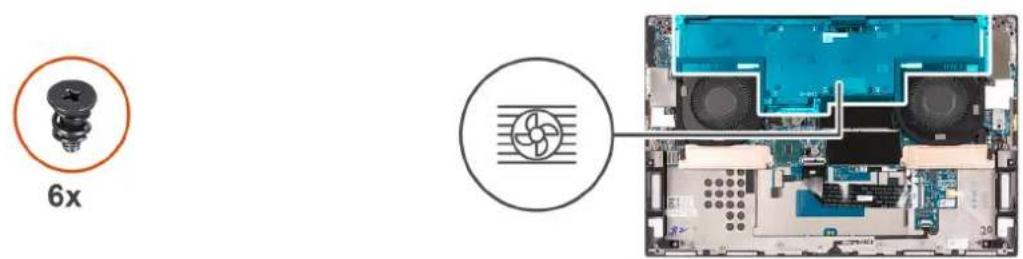

Kühlkörper 33

Entfernen des Kühlkörpers (bei Computern mit integrierter Grafikkarte)....33

Einbauen des Kühlkörpers (bei Computern mit integrierter Grafikkarte)......34

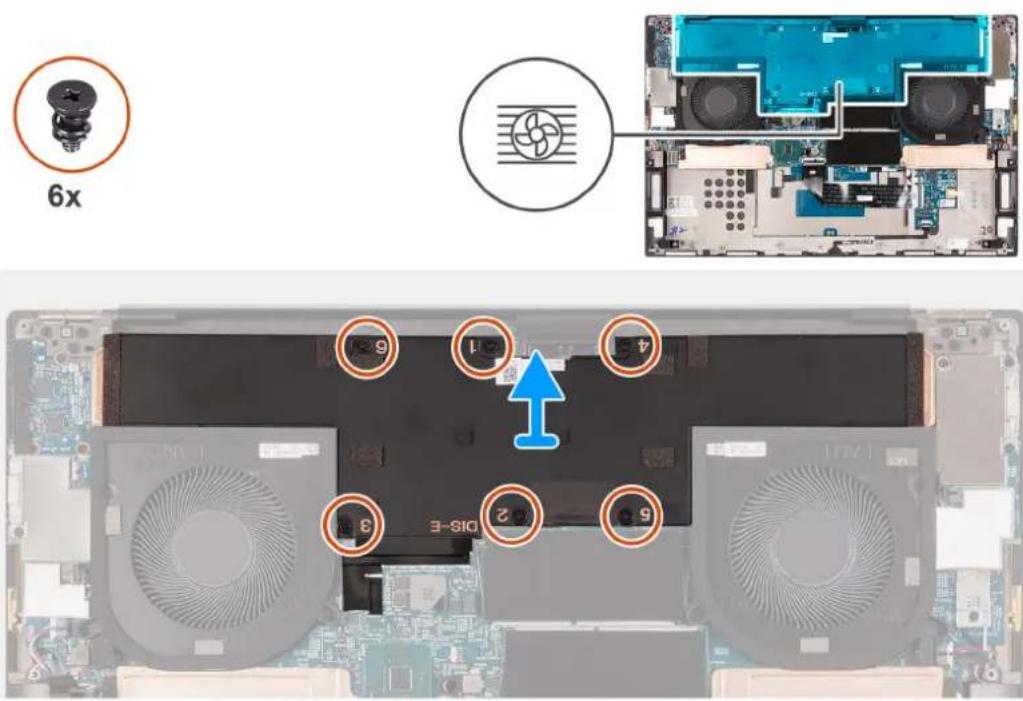

Entfernen des Kühlkörpers (bei Computern mit separater Grafikkarte)......35

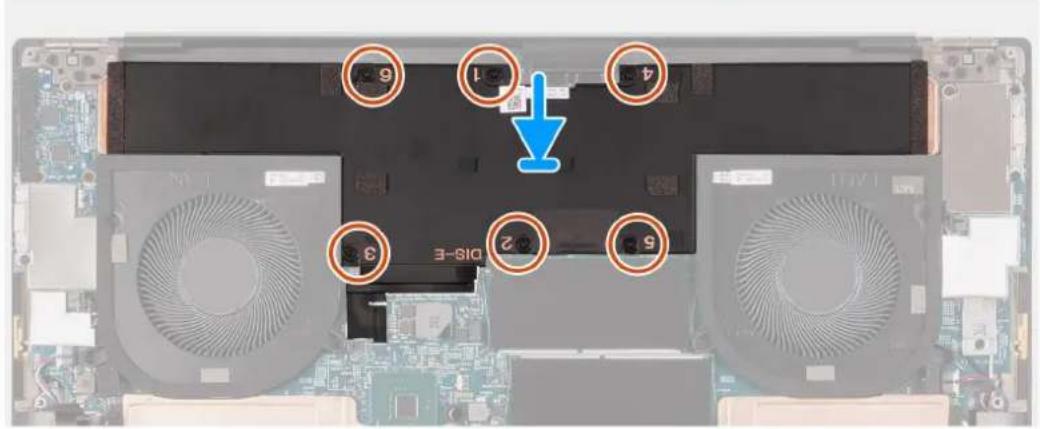

Einbauen des Kühlkörpers (bei Computern mit separater Grafikkarte)...... 36

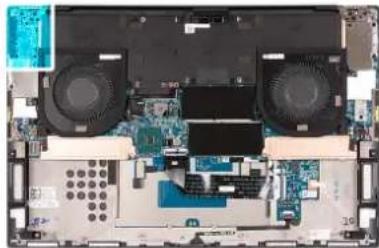

E/A-Platine....37

Entfernen der E/A-Platine....37

Einbauen der E/A-Platine....38

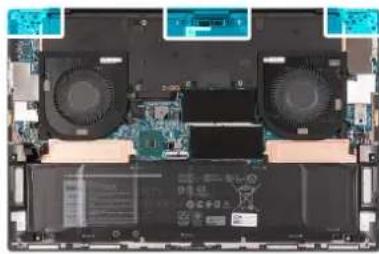

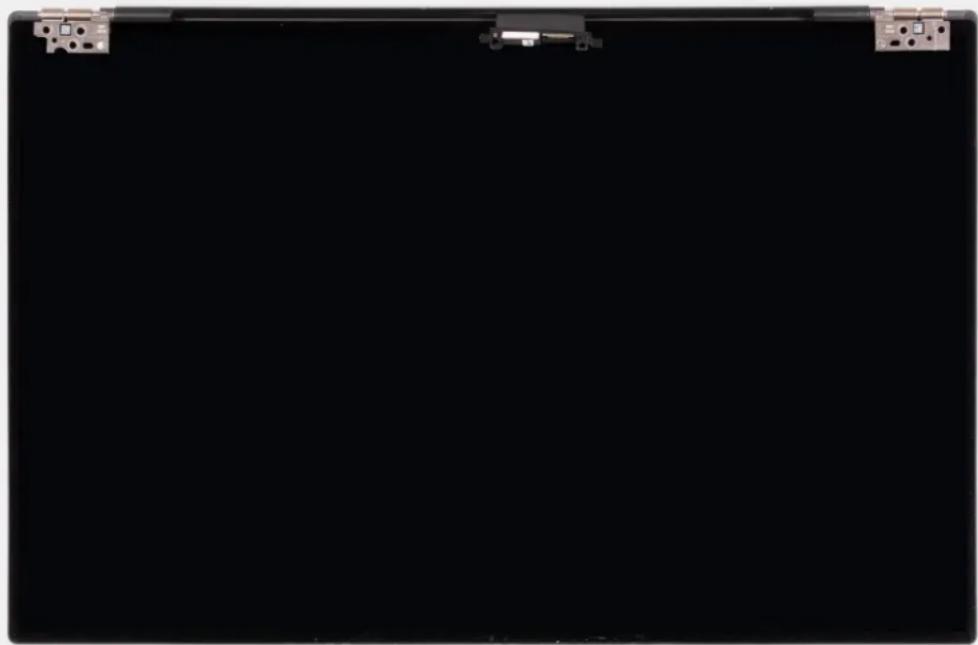

Bildschirmbaugruppe....39

Entfernen der Bildschirmbaugruppe....39

Einbauen der Bildschirmbaugruppe....41

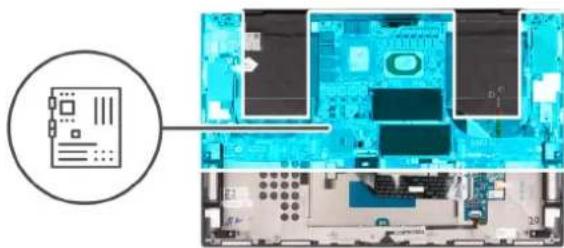

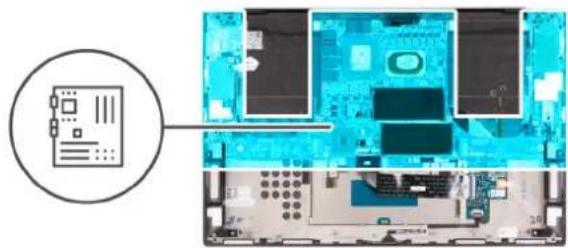

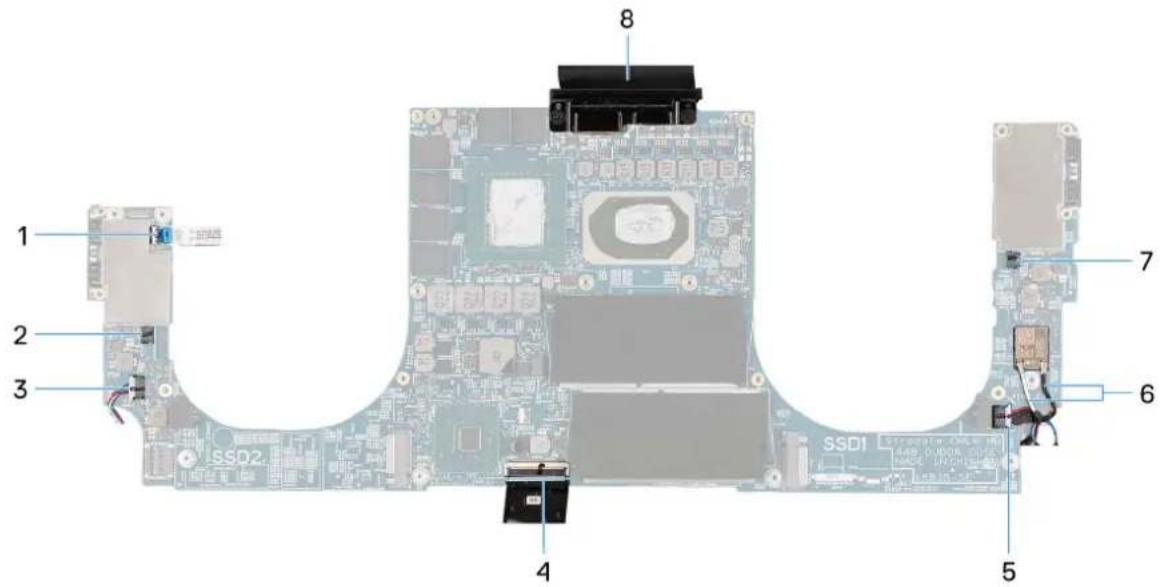

Systemplatine....44

Entfernen der Systemplatine....44

Einbauen der Systemplatine....47

Antenne....50

Entfernen der Antenne....50

Einbauen der Antenne....51

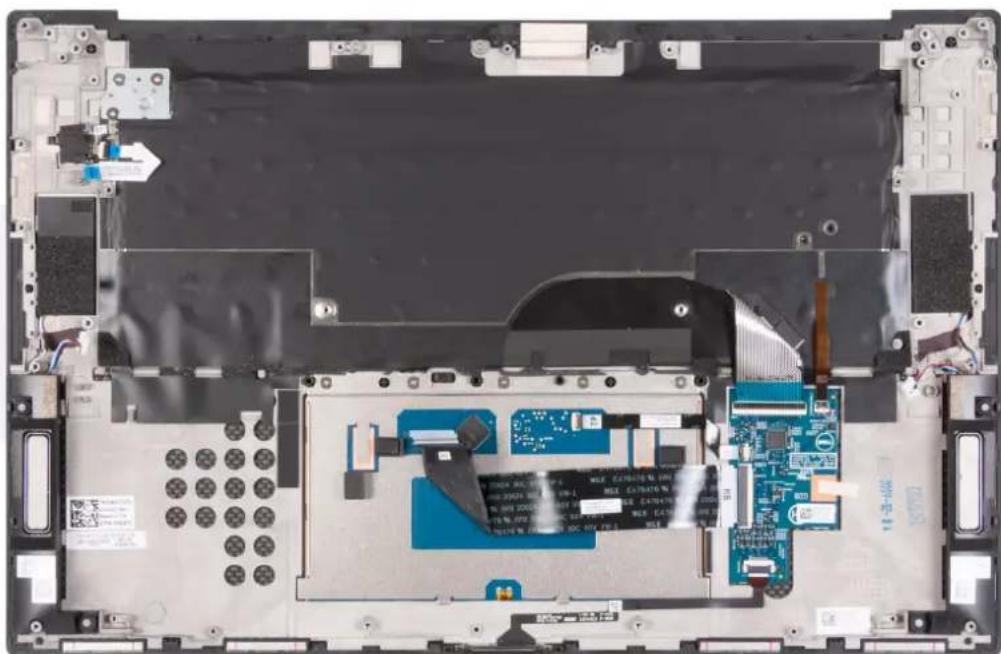

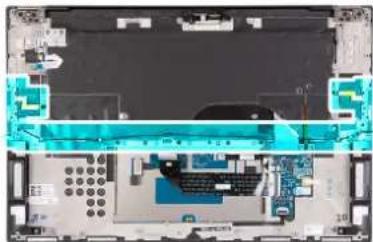

Handballenstützen- und Tastaturbaugruppe....53

Entfernen der Handballenstützen- und Tastaturbaugruppe....53

Einbauen der Handballenstützen-Tastatur-Baugruppe....54

Kapitel 3: Treiber und Downloads.... 56

Kapitel 4: System-Setup....57

Aufrufen des BIOS-Setup-Programms....57

Löschen von CMOS-Einstellungen....69

Löschen von BIOS- (System-Setup) und Systemkennwörtern....70

Kapitel 5: Fehlerbehebung....71

Suchen Sie die Service-Tag-Nummer oder den Express-Service-Code Ihres Dell Computers....71

Systemdiagnoseanzeigen....71

Integrierter Selbsttest für die Systemplatine (M-BIST)....72

Wiederherstellen des Betriebssystems....72

Aktualisieren des BIOS....73

Aktualisieren des BIOS (USB-Stick)....73

Sicherungsmedien und Wiederherstellungsoptionen....74

Ein- und Ausschalten des WLAN....74

Reststromentladung....74

Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell....75

Arbeiten an Komponenten im Inneren des Computers

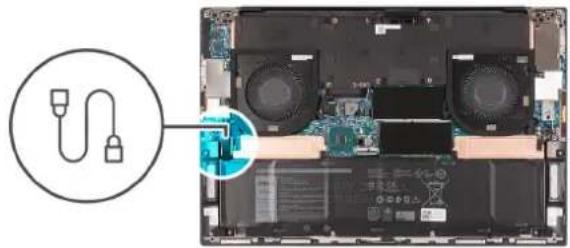

Vor der Arbeit an Komponenten im Innern des Computers

Info über diese Aufgabe

ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration.

Schritte

1. Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme.
2. Fahren Sie den Computer herunter. Klicken Sie auf Start > Ein/Aus > Herunterfahren.

ANMERKUNG: Wenn Sie ein anderes Betriebssystem benutzen, lesen Sie bitte in der entsprechenden Betriebssystemdokumentation nach, wie der Computer heruntergefahren wird.

1. Trennen Sie Ihren Computer sowie alle daran angeschlossenen Geräte vom Stromnetz.
2. Trennen Sie alle angeschlossenen Netzwerkgeräte und Peripheriegeräte wie z. B. Tastatur, Maus und Monitor vom Computer.

VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab.

1. Entfernen Sie alle Medienkarten und optische Datenträger aus dem Computer, falls vorhanden.

Sicherheitshinweise

Beachten Sie folgende Sicherheitsrichtlinien, damit Ihr Computer vor möglichen Schäden geschützt und Ihre eigene Sicherheit sichergestellt ist. Wenn nicht anders angegeben, wird bei jedem in diesem Dokument enthaltenen Verfahren davon ausgegangen, dass Sie die im Lieferumfang des Computers enthaltenen Sicherheitshinweise gelesen haben.

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

WARNUNG: Trennen Sie den Computer von sämtlichen Stromquellen, bevor Sie die Computerabdeckung oder Verkleidungselemente entfernen. Bringen Sie nach Abschluss der Arbeiten innerhalb des Computers wieder alle Abdeckungen, Verkleidungselemente und Schrauben an, bevor Sie den Computer erneut an das Stromnetz anschließen.

VORSICHT: Achten Sie auf eine ebene, trockene und saubere Arbeitsfläche, um Schäden am Computer zu vermeiden.

VORSICHT: Greifen Sie Bauteile und Karten nur an den Außenkanten und berühren Sie keine Steckverbindungen oder Kontakte, um Schäden an diesen zu vermeiden.

VORSICHT: Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell

genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw. die unter www.dell.com/regulatory_compliance bereitgestellt werden.

VORSICHT: Bevor Sie Komponenten im Innern des Computers berühren, müssen Sie sich erden. Berühren Sie dazu eine nicht lackierte Metalloberfläche, beispielsweise Metallteile an der Rückseite des Computers. Berühren Sie regelmäßig während der Arbeiten eine nicht lackierte metallene Oberfläche, um statische Aufladungen abzuleiten, die zur Beschädigung interner Komponenten führen können.

VORSICHT: Ziehen Sie beim Trennen eines Kabels nur am Stecker oder an der Zuglasche und nicht am Kabel selbst. Einige Kabel verfügen über Anschlussstecker mit Sperrzungen oder Fingerschrauben, die vor dem Trennen des Kabels gelöst werden müssen. Ziehen Sie die Kabel beim Trennen möglichst gerade ab, um die Anschlussstifte nicht zu beschädigen bzw. zu verbiegen. Stellen Sie beim Anschließen von Kabeln sicher, dass die Anschlüsse korrekt orientiert und ausgerichtet sind.

VORSICHT: Drücken Sie auf im Medienkartenlesegerät installierte Karten, um sie auszuwerfen.

VORSICHT: Seien Sie vorsichtig beim Umgang mit Lithium-Ionen-Akkus in Laptops. Geschwollene Akkus dürfen nicht verwendet werden und sollten ausgetauscht und fachgerecht entsorgt werden.

ANMERKUNG: Die Farbe Ihres Computers und bestimmter Komponenten kann von den in diesem Dokument gezeigten Farben abweichen.

Schutz vor elektrostatischer Entladung

Die elektrostatische Entladung ist beim Umgang mit elektronischen Komponenten, insbesondere empfindlichen Komponenten wie z. B. Erweiterungskarten, Prozessoren, Speicher-DIMMs und Systemplatinen, ein wichtiges Thema. Sehr leichte Ladungen können Schaltkreise bereits auf eine Weise schädigen, die eventuell nicht offensichtlich ist (z. B. zeitweilige Probleme oder eine verkürzte Produktlebensdauer). Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung.

Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

Es gibt zwei anerkannte Arten von Schäden durch elektrostatische Entladung (ESD): katastrophale und gelegentliche Ausfälle.

• Katastrophal: Katastrophale Ausfälle machen etwa 20 Prozent der ESD-bezogenen Ausfälle aus. Der Schaden verursacht einen sofortigen und kompletten Verlust der Gerätefunktion. Ein Beispiel eines katastrophalen Ausfalls ist ein Speicher-DIMM, das einen elektrostatischen Schock erhalten hat und sofort das Symptom „No POST/No Video“ (Kein POST/Kein Video) mit einem Signaltoncode erzeugt, der im Falle von fehlendem oder nicht funktionsfähigem Speicher ertönt.
• Gelegentlich: Gelegentliche Ausfälle machen etwa 80 Prozent der ESD-bezogenen Ausfälle aus. Die hohe Rate gelegentlicher Ausfälle bedeutet, dass auftretende Schäden in den meisten Fällen nicht sofort zu erkennen sind. Das DIMM erhält einen elektrostatischen Schock, aber die Ablaufverfolgung erfolgt nur langsam, sodass nicht sofort ausgehende Symptome im Bezug auf die Beschädigung erzeugt werden. Die Verlangsamung der Ablaufverfolgung kann Wochen oder Monate andauern und kann in der Zwischenzeit zur Verschlechterung der Speicherintegrität, zu zeitweiligen Speicherfehlern usw. führen.

Gelegentliche Ausfälle (auch bekannt als latente Ausfälle oder „walking wounded“) sind deutlich schwieriger zu erkennen und zu beheben.

Führen Sie die folgenden Schritte durch, um Beschädigungen durch elektrostatische Entladungen zu vermeiden:

• Verwenden Sie ein kabelgebundenes ESD-Armband, das ordnungsgemäß geerdet ist. Die Verwendung von drahtlosen antistatischen Armbändern ist nicht mehr zulässig; sie bieten keinen ausreichenden Schutz. Das Berühren des Gehäuses vor der Handhabung von Komponenten bietet keinen angemessenen ESD-Schutz auf Teilen mit erhöhter Empfindlichkeit auf ESD-Schäden.
• Arbeiten Sie mit statikempfindlichen Komponenten ausschließlich in einer statikfreien Umgebung. Verwenden Sie nach Möglichkeit antistatische Bodenmatten und Werkbankunterlagen.
• Beim Auspacken einer statikempfindlichen Komponente aus dem Versandkarton, entfernen Sie die Komponente erst aus der antistatischen Verpackung, wenn Sie bereit sind, die Komponente tatsächlich zu installieren. Stellen Sie vor dem Entfernen der antistatischen Verpackung sicher, dass Sie statische Elektrizität aus Ihrem Körper ableiten.
• Legen Sie eine statikempfindliche Komponente vor deren Transport in einen antistatischen Behälter oder eine antistatische Verpackung.

ESD-Service-Kit

Das nicht kontrollierte Service-Kit ist das am häufigsten verwendete Service-Kit. Jedes Service-Kit beinhaltet drei Hauptkomponenten: antistatische Matte, Armband, und Bonddraht.

Komponenten eines ESD-Service-Kits

ESD-Service-Kits enthalten folgende Komponenten:

• Antistatische Matte: Die antistatische Matte ist ableitfähig. Während Wartungsverfahren können Sie Teile darauf ablegen. Wenn Sie mit einer antistatischen Matte arbeiten, sollte Ihr Armband fest angelegt und der Bonddraht mit der Matte und mit sämtlichen blanken Metallteilen im System verbunden sein, an denen Sie arbeiten. Nach ordnungsgemäßer Bereitstellung können Ersatzteile aus dem ESD-Beutel entnommen und auf der Matte platziert werden. ESD-empfindliche Elemente sind sicher geschützt – in Ihrer Hand, auf der ESD-Matte, im System oder innerhalb des Beutels.
• Armband und Bonddraht: Das Armband und der Bonddraht können entweder direkt zwischen Ihrem Handgelenk und blankem Metall auf der Hardware befestigt werden, falls die ESD-Matte nicht erforderlich ist, oder mit der antistatischen Matte verbunden werden, sodass Hardware geschützt wird, die vorübergehend auf der Matte platziert wird. Die physische Verbindung zwischen dem Armband bzw. dem Bonddraht und Ihrer Haut, der ESD-Matte und der Hardware wird als Bonding bezeichnet. Verwenden Sie nur Service-Kits mit einem Armband, einer Matte und Bonddraht. Verwenden Sie niemals kabellose Armbänder. Bedenken Sie immer, dass bei den internen Kabeln eines Erdungsarmbands die Gefahr besteht, dass sie durch normale Abnutzung beschädigt werden, und daher müssen Sie regelmäßig mit einem Armbandtester geprüft werden, um versehentliche ESD-Hardwareschäden zu vermeiden. Es wird empfohlen, das Armband und den Bonddraht mindestens einmal pro Woche zu überprüfen.
• ESD Armbandtester: Die Kabel innerhalb eines ESD-Armbands sind anfällig für Schäden im Laufe der Zeit. Bei der Verwendung eines nicht kontrollierten Kits sollten Sie das Armband regelmäßig vor jeder Wartungsanfrage bzw. mindestens einmal pro Woche testen. Ein Armbandtester ist für diese Zwecke die beste Lösung. Wenn Sie keinen eigenen Armbandtester besitzen, fragen Sie bei Ihrem regionalen Büro nach, ob dieses über einen verfügt. Stecken Sie für den Test den Bonddraht des Armbands in den Tester (während das Armband an Ihrem Handgelenk angelegt ist) und drücken Sie die Taste zum Testen. Eine grüne LED leuchtet auf, wenn der Test erfolgreich war. Eine rote LED leuchtet auf und ein Alarmton wird ausgegeben, wenn der Test fehlschlägt.
• Isolatorelemente: Es ist sehr wichtig, ESD-empfindliche Geräte, wie z. B. Kunststoff-Kühlkörpergehäuse, von internen Teilen fernzuhalten, die Isolatoren und oft stark geladen sind.
• Arbeitsumgebung: Vor der Bereitstellung des ESD-Service-Kits sollten Sie die Situation am Standort des Kunden überprüfen. Zum Beispiel unterscheidet sich die Bereitstellung des Kits für eine Serverumgebung von der Bereitstellung für eine Desktop-PC- oder mobile Umgebung. Server werden in der Regel in einem Rack innerhalb eines Rechenzentrums montiert. Desktop-PCs oder tragbare Geräte befinden sich normalerweise auf Schreibtischen oder an Arbeitsplätzen. Achten Sie stets darauf, dass Sie über einen großen, offenen, ebenen und übersichtlichen Arbeitsbereich mit ausreichend Platz für die Bereitstellung des ESD-Kits und mit zusätzlichem Platz für den jeweiligen Systemtyp verfügen, den Sie reparieren. Der Arbeitsbereich sollte zudem frei von Isolatoren sein, die zu einem ESD-Ereignis führen können. Isolatoren wie z. B. Styropor und andere Kunststoffe sollten vor dem physischen Umgang mit Hardwarekomponenten im Arbeitsbereich immer mit mindestens 12" bzw. 30 cm Abstand von empfindlichen Teilen platziert werden.
• ESD-Verpackung: Alle ESD-empfindlichen Geräte müssen in einer Schutzverpackung zur Vermeidung von elektrostatischer Aufladung geliefert und empfangen werden. Antistatische Beutel aus Metall werden bevorzugt. Beschädigte Teile sollten Sie immer unter Verwendung des gleichen ESD-Beutels und der gleichen ESD-Verpackung zurückschicken, die auch für den Versand des Teils verwendet wurde. Der ESD-Beutel sollte zugefaltet und mit Klebeband verschlossen werden und Sie sollten dasselbe Schaumstoffverpackungsmaterial verwenden, das in der Originalverpackung des neuen Teils genutzt wurde. ESD-empfindliche Geräte sollten aus der Verpackung nur an einer ESD-geschützten Arbeitsfläche entnommen werden und Ersatzteile sollte nie auf dem ESD-Beutel platziert werden, da nur die Innenseite des Beutels abgeschirmt ist. Legen Sie Teile immer in Ihre Hand, auf die ESD-Matte, ins System oder in einen antistatischen Beutel.
• Transport von empfindlichen Komponenten: Wenn empfindliche ESD-Komponenten, wie z. B. Ersatzteile oder Teile, die an Dell zurückgesendet werden sollen, transportiert werden, ist es äußerst wichtig, diese Teile für den sicheren Transport in antistatischen Beuteln zu platzieren.

ESD-Schutz – Zusammenfassung

Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

Transport empfindlicher Komponenten

Wenn empfindliche ESD-Komponenten, wie z. B. Ersatzteile oder Teile, die an Dell zurückgesendet werden sollen, transportiert werden, ist es äußerst wichtig, diese Teile für den sicheren Transport in antistatischen Beuteln zu platzieren.

Nach der Arbeit an Komponenten im Inneren des Computers

Info über diese Aufgabe

VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen.

Schritte

1. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden.
2. Schließen Sie alle externen Geräte, Peripheriegeräte oder Kabel wieder an, die Sie vor dem Arbeiten an Ihrem Computer entfernt haben.
3. Setzen Sie alle Medienkarten, Laufwerke oder andere Teile wieder ein, die Sie vor dem Arbeiten an Ihrem Computer entfernt haben.
4. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an.
5. Schalten Sie den Computer ein.

Entfernen und Einbauen von Komponenten

ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration.

Empfohlene Werkzeuge

Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein:

• Kreuzschlitzschraubendreher Größe 0
• Kreuzschlitzschraubendreher Größe 1
  ●Torxschraubenzieher Nr. 5 (T5)
• Kunststoffstift

Schraubenliste

i ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt, dass die richtige Anzahl der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die Komponente ausgetauscht wird.
ANMERKUNG: Manche Computer verfügen über magnetische Oberflächen. Stellen Sie sicher, dass die Schrauben nicht an solchen Oberflächen befestigt bleiben, wenn Sie eine Komponente austauschen.
i ANMERKUNG: Die Farbe der Schraube kann je nach bestellter Konfiguration variieren.

Tabelle 1. Schraubenliste

Komponente Zur Befestigung von	Schraubentyp Menge Abbildung Schraube
Bodenabdeckung Handballenstützen- und Tastaturbaugruppe	Torx M2.5x4 8
Akku Systemplatine und Handballenstützen- und Tastaturbaugruppe	M2x4 6
Akku Systemplatine und Handballenstützen- und Tastaturbaugruppe	M1.4x6.3ANMERKUNG:Mit dieser Schraube wird auch die Kühlhalterung des Solid-State-Laufwerks (SSD1-Steckplatz) an der Systemplatine befestigt.	1

Tabelle 1. Schraubenliste (fortgesetzt)

Komponente Zur Befestigung von		Schraubentyp Menge	Abbildung Schraube

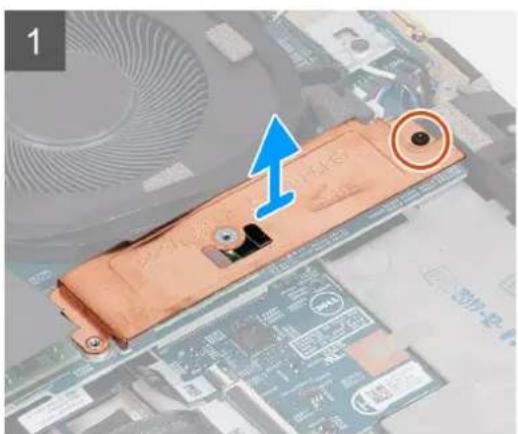

SSD-Kühlhalterung (Steckplatz SSD1)	Handballenstützen- und Tastaturbaugruppe	M1.4x6.3ANMERKUNG:Mit dieser Schraube wird auch der Akku an der Handballenstützen- und Tastaturbaugruppe befestigt.	1	[7225]
SSD-Kühlhalterung (Steckplatz SSD2)	Systemplatine und Handballenstützen- und Tastaturbaugruppe	M2x4ANMERKUNG:Dies ist eine der sieben Schrauben, mit der die Batterie an der Handballenstützen- und Tastaturbaugruppe befestigt ist.	1	[5977]
Linker Lüfter Systemplatine und Handballenstützen- und Tastaturbaugruppe		M1.6x4 1
Linker Lüfter Systemplatine und Handballenstützen- und Tastaturbaugruppe		M2x4 2		[3092]
Rechter Lüfter Systemplatine und Handballenstützen- und Tastaturbaugruppe		M1.6x4 1
Rechter Lüfter Systemplatine und Handballenstützen- und Tastaturbaugruppe		M2x4 2		[480A]

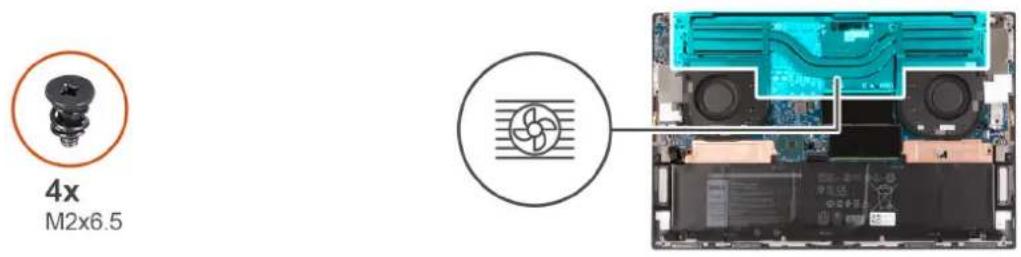

Kühlkörper (für integrierte Grafikkarte)	Systemplatine M2x6.5	(unverlierbare Schraube)	4	[247Y]
Kühlkörper (für separate Grafikkarte)	Systemplatine M2x6.5	(unverlierbare Schraube)	6	[4824]
E/A-Platine Handballenstützen- und Tastaturbaugruppe		M2x4 3		[031A]
Kabelhalterung der Bildschirmbaugruppe	Handballenstützen- und Tastaturbaugruppe	M2x4 2		[3WZB]

Tabelle 1. Schraubenliste (fortgesetzt)

Komponente Zur Befestigung von	Schraubentyp Menge Abbildung Schraube
Linkes Scharnier Systemplatine und Handballenstützen- und Tastaturbaugruppe	M2,5x6 3
Rechtes Scharnier Systemplatine und Handballenstützen- und Tastaturbaugruppe	M2,5x6 3
Systemplatine Handballenstützen- und Tastaturbaugruppe	M2x4 10
Antenne (links) Handballenstützen- und Tastaturbaugruppe	M2x2 4	[SZG7]
Antenne (rechts) Handballenstützen- und Tastaturbaugruppe	M2x2 4
Wireless-Kartenhalterung Systemplatine M2x4 1
USB-Porthalterung (links) Handballenstützen- und Tastaturbaugruppe	M2x4 2	[ACAT]
USB-Porthalterung (rechts) Handballenstützen- und Tastaturbaugruppe	M2x4 2

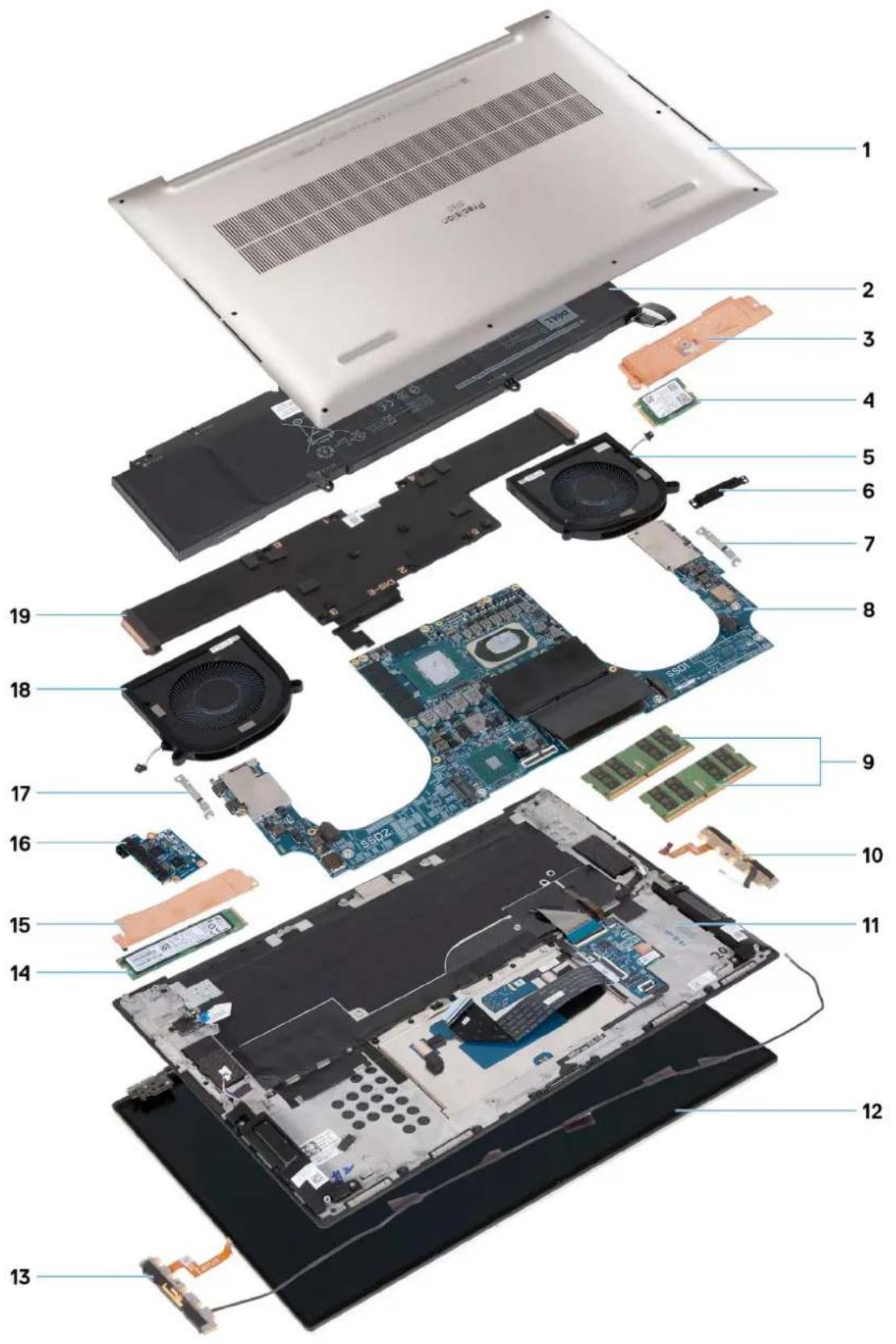

Hauptkomponenten des Precision 5760

Die folgende Abbildung zeigt die Hauptkomponenten des Precision 5760.

1. Bodenabdeckung
2. Akku

3. Thermische Halterung für SSD-Laufwerk 1

4. Solid-State-Laufwerk 1

5. Rechter Lüfter
6. Halterung des Bildschirmkabels
7. Halterung des USB-Typ-C-Ports
8. Systemplatine
9. Speichermodul
10. Rechte Antenne
11. Handballenstützen- und Tastaturbaugruppe
12. Bildschirmbaugruppe
13. Linke Antenne
14. Solid-State-Laufwerk 2
15. Thermische Halterung für SSD-Laufwerk 2
16. E/A-Platine
17. Halterung des USB-Typ-C-Ports
18. Linker Lüfter
19. Kühlkörper

ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter.

Bodenabdeckung

Entfernen der Bodenabdeckung

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

Info über diese Aufgabe

Die folgenden Abbildungen zeigen die Position der Bodenabdeckung und stellen das Verfahren zum Entfernen bildlich dar.

8x
Torx T5 M2.5x4

1

2

1. Entfernen Sie die acht Torx-T5-Schrauben (M2.5x4), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
2. Hebeln Sie die Bodenabdeckung beginnend in der linken unteren Ecke mithilfe eines Kunststoffstifts in Pfeilrichtung auf, um die Bodenabdeckung aus der Handballenstützen- und Tastaturbaugruppe zu lösen.
3. Fassen Sie die linke Seite und die rechte Seite der Bodenabdeckung an und entfernen Sie die Bodenabdeckung von der Handballenstützen- und Tastaturbaugruppe.

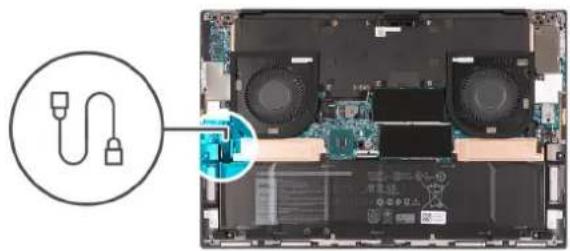

i ANMERKUNG: Die folgenden Schritte gelten nur, wenn Sie noch weitere Komponenten aus dem Computer entfernen möchten.
ANMERKUNG: Das Trennen des Batteriekabels, das Entfernen der Batterie oder das Entladen des Reststroms löscht den CMOS und setzt die BIOS-Einstellungen auf Ihrem Computer zurück.

ANMERKUNG: Nachdem Sie den Computer wieder zusammengesetzt und eingeschaltet haben, werden Sie aufgefordert, die Echtzeituhr (RTC) zurückzusetzen. Wenn der RTC-Reset-Zyklus beginnt, wird der Computer mehrmals neu gestartet und es wird eine Fehlermeldung angezeigt: „Time of day not set“. Rufen Sie das BIOS auf, wenn dieser Fehler angezeigt wird, und stellen Sie das Datums- und Uhrzeitformat auf Ihrem Computer ein, um die normale Funktion wieder aufzunehmen.

1. Trennen Sie das Batteriekabel von der Systemplatine.
2. Schalten Sie den Computer aus und halten Sie den Netzschalter 5 Sekunden lang gedrückt, um den Reststrom abzuleiten.

Anbringen der Bodenabdeckung

Voraussetzungen

Info über diese Aufgabe

Die folgenden Abbildungen zeigen die Position der Bodenabdeckung und stellen das Verfahren zum Anbringen bildlich dar.

1. Verbinden Sie das Batteriekabel mit der Hauptplatine.
2. Richten Sie die Schraubenbohrungen auf der Bodenabdeckung auf die Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus und lassen Sie die Bodenabdeckung einrasten.
3. Bringen Sie die acht Torx-T5-Schrauben (M2.5x4) zur Befestigung der Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe wieder an.

Nächste Schritte

1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Akku

Vorsichtshinweise zu Lithium-Ionen-Batterien

VORSICHT:

- Seien Sie vorsichtig beim Umgang mit Lithium-Ionen-Batterien.

- Entladen Sie die Batterie vollständig, bevor Sie sie entfernen. Trennen Sie den Wechselstromnetzadapter vom System und betreiben Sie den Computer ausschließlich im Batteriebetrieb – die Batterie ist vollständig entladen, wenn der Computer nicht mehr angeht, wenn der Netzschalter gedrückt wird.

• Düben Sie keinen Druck auf die Batterie aus, lassen Sie sie nicht fallen, beschädigen Sie sie nicht und führen Sie keine Fremdkörper ein.
• Setzen Sie die Batterie keinen hohen Temperaturen aus und bauen Sie Batterien und Zellen nicht auseinander.
• Üben Sie keinen Druck auf die Oberfläche der Batterie aus.

•Biegen Sie die Batterie nicht.

- Verwenden Sie keine Werkzeuge, um die Batterie herauszuhebeln.

• Stellen Sie sicher, dass bei der Wartung dieses Produkts sämtliche Schrauben wieder angebracht werden, da andernfalls die Batterie und andere Systemkomponenten versehentlich durchstochen oder anderweitig beschädigt werden können.
• Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell.
• Erwerben Sie ausschließlich original Batterien von www.dell.com oder autorisierten Dell Partnern und Wiederverkäufern.

Entfernen des Akkus

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.

ANMERKUNG: Durch das Entfernen des Akkus wird der CMOS gelöscht und die BIOS-Einstellungen auf Ihrem Computer werden zurückgesetzt.

Info über diese Aufgabe

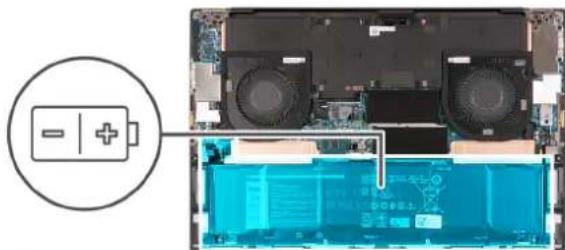

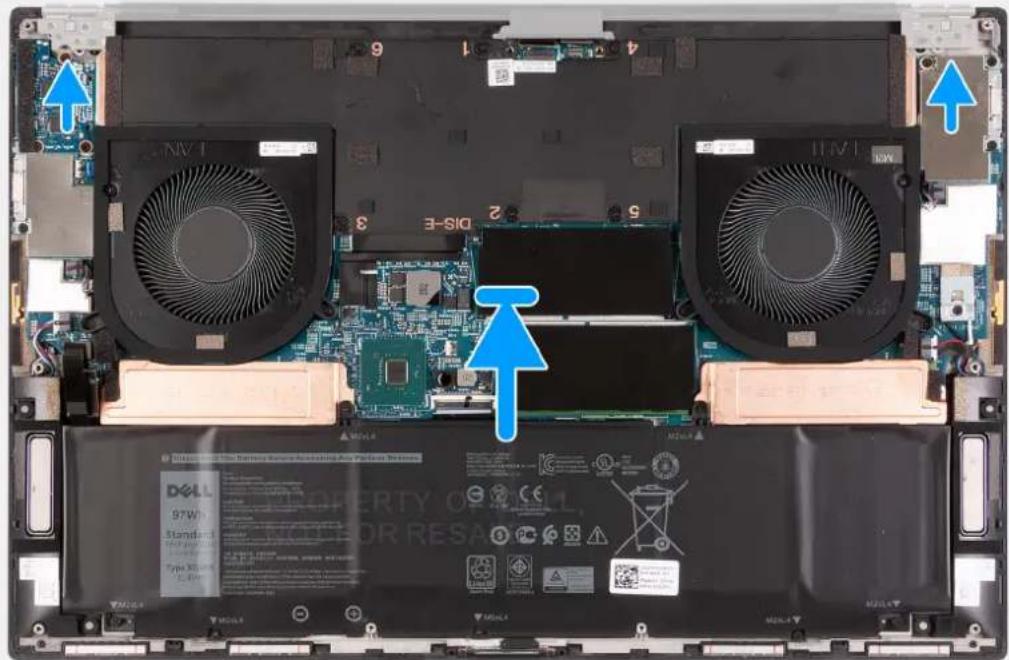

Die folgende Abbildung zeigt die Position des Akkus und stellt das Verfahren zum Entfernen bildlich dar.

6x
M2x4

1x
M1.4×6.3

1. Trennen Sie das Batteriekabel von der Systemplatine, falls nicht bereits geschehen.
2. Entfernen Sie die sechs Schrauben (M2x4), mit denen die SSD-Kühlhalterung und der Akku an der Handballenstützen- und Tastaturbaugruppe befestigt sind.

ANMERKUNG: Mit einer der sechs Schrauben (M2x4) sind die Oberseite des Akkus und die thermische SSD-Halterung an der Systemplatine befestigt.

1. Entfernen Sie die Schraube (M1.4x6.3), mit der die SSD-Kühlhalterung und der Akku an der Handballenstützen- und Tastaturbaugruppe befestigt sind.

ANMERKUNG: Mit der Schraube (M1.4x6.3) sind die Oberseite des Akkus und die thermische SSD-Halterung an der Systemplatine befestigt.

1. Heben Sie die Batterie von der Handballenstützen-Tastatur-Baugruppe.

Einsetzen des Akkus

Voraussetzungen

Info über diese Aufgabe

Die folgende Abbildung zeigt die Position des Akkus und stellt das Verfahren zum Einsetzen bildlich dar.

1. Richten Sie die Schraubenbohrung auf jeder SSD-Kühlhalterung auf die entsprechende Schraubenbohrung der Handballenstützen- und Tastaturbaugruppe aus.
2. Richten Sie die Schraubenbohrungen des Akkus an den Schraubenbohrungen in der SSD-Kühlhalterung und in der Handauflagen- und Tastaturbaugruppe aus.

ANMERKUNG: Die Schraube (M2x4) und die Schraube (M1.4x6.3), mit denen die Oberseite des Akkus befestigt ist, befestigen auch die thermische SSD-Halterung an der Systemplatine. Stellen Sie sicher, dass die thermische SSD-Halterung zwischen dem Akku und der Systemplatine installiert ist.

1. Bringen Sie die Schraube (M2x4) und die Schraube (M1.4x6.3) wieder an, mit denen die Oberseite des Akkus und die SSD-Kühlhalterung an der Handballenstützen- und Tastaturbaugruppe befestigt werden.
2. Bringen Sie die fünf Schrauben (M2x4) wieder an, mit denen die Unterseite des Akkus an der Handauflagen-Tastatur-Baugruppe befestigt wird.
3. Verbinden Sie das Batteriekabel mit der Hauptplatine.

Nächste Schritte

1. Bringen Sie die Bodenabdeckung an.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Speichermodul

Entfernen des Speichermoduls

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.

Info über diese Aufgabe

Die folgende Abbildung zeigt die Position der Speichermodule und stellt das Verfahren zum Entfernen bildlich dar.

1. Heben Sie die Schutzfolie an, die das Speichermodul abdeckt.

2. Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulsteckplatzes vorsichtig mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt.

3. Schieben Sie das Speichermodul aus dem Speichermodulsteckplatz.

ANMERKUNG: Wiederholen Sie die Schritte 1 bis 3, um weitere im Computer installierte Speichermodule zu entfernen.

Einsetzen des Speichermoduls

Voraussetzungen

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position der Speichermodule und bietet eine visuelle Darstellung des Installationsverfahrens.

1. Heben Sie die Schutzfolie an, die den Speichermodulsteckplatz abdeckt.
2. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus.
3. Schieben Sie das Speichermodul schräg in den Speichermodulsteckplatz, bis es fest sitzt.
4. Drücken Sie das Speichermodul nach unten, bis es mit einem Klicken einrastet.

ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut.

ANMERKUNG: Wiederholen Sie die Schritte 1 bis 4, um weitere im Computer installierte Speichermodule zu entfernen.

Nächste Schritte

1. Bringen Sie die Bodenabdeckung an.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Solid-State-Laufwerk im Steckplatz SSD1

Entfernen des M.2 2230-Solid-State-Laufwerks aus dem Steckplatz SSD1

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie die Batterie.

Info über diese Aufgabe

i ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2 2230-Solid-State-Laufwerk im Steckplatz SSD1.
ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein M.2 2230-Solid-State-Laufwerk oder ein M.2 2280-Solid-State-Laufwerk im Steckplatz SSD1.

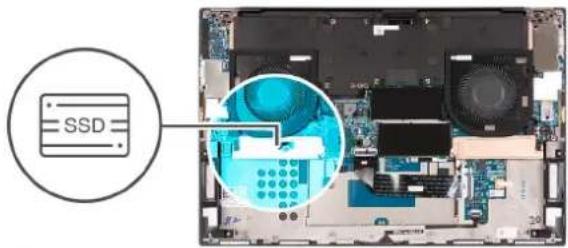

Die folgende Abbildung zeigt die Position des M.2 2230-Solid-State-Laufwerks, das im Steckplatz SSD1 installiert wird, und stellt das Verfahren zum Entfernen bildlich dar.

1. Entfernen Sie die M2x4-Schraube, mit der die thermische SSD-Halterung und das SSD-Laufwerk an der Systemplatine befestigt sind.
2. Heben Sie die SSD-Wärmehalterung von der Systemplatine ab.
3. Schieben und heben Sie das SSD-Laufwerk aus dem Steckplatz SSD1.

Installieren des M.2 2230-SSD-Laufwerks im Steckplatz SSD1

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

i ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2 2230-Solid-State-Laufwerk im Steckplatz SSD1.
ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein M.2 2230-Solid-State-Laufwerk oder ein M.2 2280-Solid-State-Laufwerk im Steckplatz SSD1.
i ANMERKUNG: Installieren Sie die Halterung des SSD-Laufwerks, falls Sie nicht installiert ist.

Die folgende Abbildung zeigt die Position des M.2 2230-Solid-State-Laufwerks, das im Steckplatz SSD1 installiert wird, und stellt das Installationsverfahren bildlich dar.

1x M2x4

1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am Steckplatz SSD1 aus.
2. Schieben Sie das SSD-Laufwerk in den Steckplatz SSD1 hinein.
3. Platzieren Sie die thermische SSD-Halterung mithilfe des Führungsstifts über dem Solid-State-Laufwerk.
4. Richten Sie die Schraubenbohrung der thermischen Halterung des SSD-Laufwerks an der Schraubenbohrung der Systemplatine aus.
5. Bringen Sie die M2x4-Schraube wieder an, mit der die thermische SSD-Halterung und das SSD-Laufwerk an der Systemplatine befestigt sind.

Nächste Schritte

1. Bringen Sie die Bodenabdeckung an.
2. Bauen Sie den Akku ein.
3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Entfernen des M.2 2280-Solid-State-Laufwerks aus dem Steckplatz SSD1

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

2. Entfernen Sie die Bodenabdeckung.

3. Entfernen Sie die Batterie.

Info über diese Aufgabe

i ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2 2280-Solid-State-Laufwerk im Steckplatz SSD1.

ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein M.2 2230-Solid-State-Laufwerk oder ein M.2 2280-Solid-State-Laufwerk im Steckplatz SSD1.

Die folgende Abbildung zeigt die Position des M.2 2280-Solid-State-Laufwerks, das im Steckplatz SSD1 installiert ist, und stellt das Verfahren zum Entfernen bildlich dar.

1x M2x4

1. Entfernen Sie die M2x4-Schraube, mit der die thermische SSD-Halterung und das SSD-Laufwerk an der Systemplatine befestigt sind.
2. Heben Sie die SSD-Wärmehalterung von der Systemplatine ab.
3. Schieben und heben Sie das SSD-Laufwerk aus dem Steckplatz SSD1.

Installieren des M.2 2280-SSD-Laufwerks im Steckplatz SSD1

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

i ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2 2280-Solid-State-Laufwerk im Steckplatz SSD1.

ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein M.2 2230-Solid-State-Laufwerk oder ein M.2 2280-Solid-State-Laufwerk im Steckplatz SSD1.
ANMERKUNG: Installieren Sie die Halterung des SSD-Laufwerks, falls Sie nicht installiert ist.

Die folgende Abbildung zeigt die Position des M.2 2280-Solid-State-Laufwerks, das im Steckplatz SSD1 installiert wird, und stellt das Installationsverfahren bildlich dar.

1x
M2x4

1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am Steckplatz SSD1 aus.
2. Schieben Sie das SSD-Laufwerk in den Steckplatz SSD1 hinein.
3. Platzieren Sie die thermische SSD-Halterung mithilfe des Führungsstifts über dem Solid-State-Laufwerk.
4. Richten Sie die Schraubenbohrung der thermischen Halterung des SSD-Laufwerks an der Schraubenbohrung der Systemplatine aus.
5. Bringen Sie die M2x4-Schraube wieder an, mit der die thermische SSD-Halterung und das SSD-Laufwerk an der Systemplatine befestigt sind.

Nächste Schritte

1. Bringen Sie die Bodenabdeckung an.
2. Bauen Sie den Akku ein.
3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Solid-State-Laufwerk im Steckplatz SSD2

Entfernen des M.2-2230-Solid-State-Laufwerks aus dem Steckplatz SSD2

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie die Batterie.

Info über diese Aufgabe

i|ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2-2230-Solid-State-Laufwerk im Steckplatz SSD2.
ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein M.2 2230-Solid-State-Laufwerk oder ein M.2 2280-Solid-State-Laufwerk im Steckplatz SSD2.

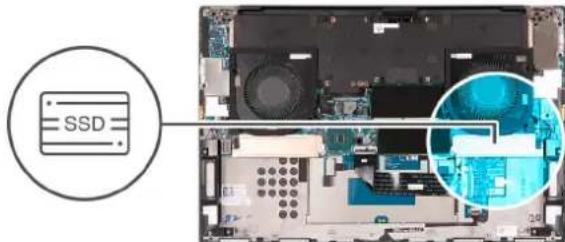

Die folgende Abbildung zeigt die Position des M.2 2230-Solid-State-Laufwerks, das im Steckplatz SSD2 installiert wird, und stellt das Verfahren zum Entfernen bildlich dar.

1. Entfernen Sie die Schraube (M2x4), mit der die SSD-Kühlhalterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
2. Heben Sie die SSD-Wärmehalterung von der Systemplatine ab.
3. Schieben Sie das SSD-Laufwerk aus dem SSD2-Steckplatz auf der Systemplatine und entfernen Sie es.

Installieren des M.2-2230-SSD-Laufwerks im Steckplatz SSD2

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

i ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2-2230-Solid-State-Laufwerk im Steckplatz SSD2.
ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein M.2-2230-Solid-State-Laufwerk oder ein M.2-2280-Solid-State-Laufwerk im Steckplatz SSD2.
i|ANMERKUNG: Installieren Sie die Halterung des SSD-Laufwerks, falls Sie nicht installiert ist.

Die folgende Abbildung zeigt die Position des M.2-2230-Solid-State-Laufwerks, das im Steckplatz SSD2 installiert wird, und stellt das Installationsverfahren bildlich dar.

Schritte

1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am Steckplatz SSD2 aus.
2. Schieben Sie das SSD-Laufwerk in den Steckplatz SSD2 hinein.
3. Platzieren Sie die thermische SSD-Halterung mithilfe des Führungsstifts auf dem Solid-State-Laufwerk.
4. Richten Sie die Schraubenbohrung der thermischen Halterung des SSD-Laufwerks an der Schraubenbohrung der Systemplatine aus.
5. Bringen Sie die Schraube (M2x4) zur Befestigung des SSD-Laufwerks an der Handballenstützen- und Tastaturbaugruppe wieder an.

Nächste Schritte

1. Bauen Sie den Akku ein.
2. Bringen Sie die Bodenabdeckung an.
3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Entfernen des M.2 2280-Solid-State-Laufwerks aus dem Steckplatz SSD2

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie die Batterie.

Info über diese Aufgabe

ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2 2280-Solid-State-Laufwerk im Steckplatz SSD2.

Die folgende Abbildung zeigt die Position des M.2 2280-Solid-State-Laufwerks, das im Steckplatz SSD2 installiert wird, und stellt das Verfahren zum Entfernen bildlich dar.

1. Entfernen Sie die M2x4-Schraube, mit der die thermische SSD-Halterung und das SSD-Laufwerk an der Systemplatine befestigt sind.
2. Heben Sie die SSD-Wärmehalterung von der Systemplatine ab.
3. Schieben und heben Sie das SSD-Laufwerk aus dem Steckplatz SSD2.

Installieren des M.2 2280-SSD-Laufwerks im Steckplatz SSD2

Voraussetzungen

Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

Info über diese Aufgabe

i ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2 2280-Solid-State-Laufwerk im Steckplatz SSD2.
i ANMERKUNG: Installieren Sie die Halterung des SSD-Laufwerks, falls Sie nicht installiert ist.

Die folgende Abbildung zeigt die Position des M.2 2280-Solid-State-Laufwerks, das im Steckplatz SSD2 installiert wird, und stellt das Installationsverfahren bildlich dar.

1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am Steckplatz SSD2 aus.
2. Schieben Sie das SSD-Laufwerk in den Steckplatz SSD2 hinein.
3. Platzieren Sie die thermische SSD-Halterung mithilfe des Führungsstifts über dem Solid-State-Laufwerk.
4. Richten Sie die Schraubenbohrung der thermischen Halterung des SSD-Laufwerks an der Schraubenbohrung der Systemplatine aus.
5. Bringen Sie die M2x4-Schraube wieder an, mit der die thermische SSD-Halterung und das SSD-Laufwerk an der Systemplatine befestigt sind.

Nächste Schritte

1. Bauen Sie den Akku ein.
2. Bringen Sie die Bodenabdeckung an.
3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Lüfter

Entfernen des rechten Lüfters

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.

Info über diese Aufgabe

Die folgende Abbildung zeigt die Position des rechten Lüfters und stellt das Verfahren zum Entfernen bildlich dar.

ANMERKUNG: Der dargestellte Lüfter ist für Systeme mit einer separaten Grafikkarte, der Lüfter für Systeme mit einer integrierten Grafikkarte sieht möglicherweise anders aus, wird jedoch auf die gleiche Weise installiert.

2x
M2x4

1x
M1.6x4

1. Entfernen Sie die Schraube (M1.6x4), mit der der rechte Lüfter (FAN1) an der Systemplatine und der Handballenstützen- und Tastaturbaugruppe befestigt ist.

VORSICHT: Halten Sie die Lüfterbaugruppe nicht in der Mitte, da dies das Mittellager beschädigen kann.

1. Entfernen Sie die zwei Schrauben (M2x4), mit denen der rechte Lüfter (FAN1) an der Systemplatine und der Handballenstützen- und Tastaturbaugruppe befestigt ist.

VORSICHT: Halten Sie die Lüfterbaugruppe nicht in der Mitte, da dies das Mittellager beschädigen kann.

1. Trennen Sie das rechte Lüfterkabel von der Systemplatine.
2. Heben Sie den rechten Lüfter (FAN1) aus der Handballenstützen- und Tastaturbaugruppe.

Installieren des rechten Lüfters

Voraussetzungen

Info über diese Aufgabe

Die nachfolgenden Abbildungen zeigen die Position des rechten Lüfters und stellen das Installationsverfahren bildlich dar.

1. Verbinden Sie das Kabel des rechten Lüfters mit der Systemplatine.
2. Richten Sie die Schraubenbohrungen am rechten Lüfter (FAN1) mit den Schraubenbohrungen der Systemplatine sowie der Handballenstützen- und Tastaturbaugruppe aus.
3. Bringen Sie die Schraube (M1.6x4) zur Befestigung des rechten Lüfters (FAN1) an der Systemplatine und der Handballenstützen- und Tastaturbaugruppe wieder an.
4. Bringen Sie die zwei Schrauben (M2x4) wieder an, mit denen der rechte Lüfter (FAN1) an der Systemplatine und der Handballenstützen- und Tastaturbaugruppe befestigt wird.

Nächste Schritte

1. Bringen Sie die Bodenabdeckung an.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Entfernen des linken Lüfters

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.

Info über diese Aufgabe

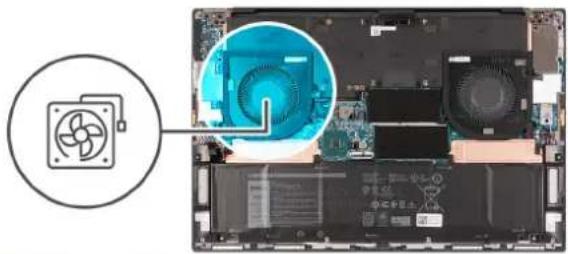

Die nachfolgende Abbildung zeigt die Position des linken Lüfters und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

2x
M2x4

1x
M1.6x4

1. Entfernen Sie die zwei Schrauben (M2x4), mit denen der linke Lüfter (FAN2) an der Systemplatine und der Handballenstützen- und Tastaturbaugruppe befestigt ist.

VORSICHT: Halten Sie die Lüfterbaugruppe nicht in der Mitte, da dies das Mittellager beschädigen kann.

1. Entfernen Sie die Schraube (M1.6x4), mit der der linke Lüfter (FAN2) an der Systemplatine und der Handballenstützen- und Tastaturbaugruppe befestigt ist.

VORSICHT: Halten Sie die Lüfterbaugruppe nicht in der Mitte, da dies das Mittellager beschädigen kann.

1. Trennen Sie das linke Lüfterkabel von der Systemplatine.
2. Heben Sie den linken Lüfter (FAN2) aus der Handballenstützen- und Tastaturbaugruppe.

Installieren des linken Lüfters

Voraussetzungen

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position des linken Lüfters und bietet eine visuelle Darstellung des Installationsverfahrens.

2x M2x4

1x M1.6x4

1. Richten Sie die Schraubenbohrungen am linken Lüfter (FAN2) mit den Schraubenbohrungen der Systemplatine sowie der Handballenstützen- und Tastaturbaugruppe aus.
2. Bringen Sie die zwei Schrauben (M2x4) zur Befestigung des linken Lüfters (FAN2) an der Systemplatine und der Handballenstützen- und Tastaturbaugruppe wieder an.
3. Bringen Sie die Schraube (M1.6x4) an, mit der der linke Lüfter (FAN2) an der Systemplatine und der Handballenstützen- und Tastaturbaugruppe befestigt wird.
4. Verbinden Sie das Kabel des linken Lüfters mit der Systemplatine.

Nächste Schritte

1. Bringen Sie die Bodenabdeckung an.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Kühlkörper

Entfernen des Kühlkörpers (bei Computern mit integrierter Grafikkarte)

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

VORSICHT: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf dem Kühlkörper. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert werden.

ANMERKUNG: Der Kühlkörper kann im Normalbetrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen, bevor Sie ihn berühren.

1. Entfernen Sie die Bodenabdeckung.

Info über diese Aufgabe

Die folgende Abbildung zeigt die Position des Kühlkörpers und stellt das Verfahren zum Entfernen bildlich dar.

1. Lösen Sie in umgekehrter Reihenfolge (entsprechend den Zahlen auf dem Kühlkörper, 4>3>2>1) die vier unverlierbaren Schrauben (M2x6.5), mit denen der Kühlkörper auf der Systemplatine befestigt ist.
2. Heben Sie den Kühlkörper von der Systemplatine.

Einbauen des Kühlkörpers (bei Computern mit integrierter Grafikkarte)

Voraussetzungen

VORSICHT: Durch eine falsche Ausrichtung des Kühlkörpers können die Systemplatine und der Prozessor beschädigt werden.

ANMERKUNG: Wenn die Systemplatine oder der Kühlkörper ausgetauscht werden, verwenden Sie die im Kit enthaltene Wärmefalle bzw. Wärmeleitpaste, um die Wärmeleitfähigkeit sicherzustellen.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position des Kühlkörpers und bietet eine visuelle Darstellung des Installationsverfahrens.

1. Richten Sie die Schraubenbohrungen im Kühlkörper an den Schraubenbohrungen auf der Hauptplatine aus.
2. Ziehen Sie nacheinander (in der Reihenfolge der Zahlen auf dem Kühlkörper, 1>2>3>4) die vier unverlierbaren Schrauben (M2x6.5) zur Befestigung des Kühlkörpers an der Systemplatine wieder an.

Nächste Schritte

1. Bringen Sie die Bodenabdeckung an.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Entfernen des Kühlkörpers (bei Computern mit separater Grafikkarte)

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

VORSICHT: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf dem Kühlkörper. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert werden.

ANMERKUNG: Der Kühlkörper kann im Normalbetrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen, bevor Sie ihn berühren.

1. Entfernen Sie die Bodenabdeckung.
2. Entfernen Sie die Batterie.

Info über diese Aufgabe

Die folgende Abbildung zeigt die Position des Kühlkörpers und stellt das Verfahren zum Entfernen bildlich dar.

Schritte

1. Lösen Sie in umgekehrter Reihenfolge (entsprechend den Zahlen auf dem Kühlkörper, 6>5>4>3>2>1) die sechs unverlierbaren Schrauben (M2x6.5), mit denen der Kühlkörper auf der Systemplatine befestigt ist.
2. Heben Sie den Kühlkörper von der Systemplatine.

Einbauen des Kühlkörpers (bei Computern mit separater Grafikkarte)

Voraussetzungen

VORSICHT: Durch eine falsche Ausrichtung des Kühlkörpers können die Systemplatine und der Prozessor beschädigt werden.

ANMERKUNG: Wenn die Systemplatine oder der Kühlkörper ausgetauscht werden, verwenden Sie die im Kit enthaltene Wärmefalle bzw. Wärmeleitpaste, um die Wärmeleitfähigkeit sicherzustellen.

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position des Kühlkörpers und bietet eine visuelle Darstellung des Installationsverfahrens.

Schritte

1. Richten Sie die Schraubenbohrungen im Kühlkörper an den Schraubenbohrungen auf der Hauptplatine aus.
2. Ziehen Sie nacheinander (in der Reihenfolge der Zahlen auf dem Kühlkörper, 1>2>3>4>5>6) die sechs unverlierbaren Schrauben (M2x6.5) zur Befestigung des Kühlkörpers an der Systemplatine wieder an.

Nächste Schritte

1. Bauen Sie den Akku ein.
2. Bringen Sie die Bodenabdeckung an.
3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

E/A-Platine

Entfernen der E/A-Platine

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie die Batterie.

Info über diese Aufgabe

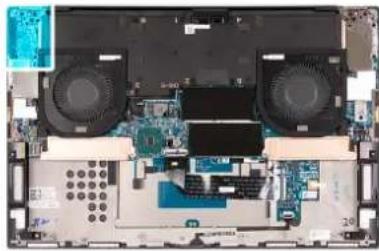

Die nachfolgende Abbildung zeigt die Position der E/A-Platine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

1. Entfernen Sie die drei Schrauben (M2x4), mit denen die E/A-Platine an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
2. Heben Sie die E/A-Platine von der Handballenstützen-Tastatur-Baugruppe.

Einbauen der E/A-Platine

Voraussetzungen

Info über diese Aufgabe

Die nachfolgende Abbildung zeigt die Position der E/A-Platine und bietet eine visuelle Darstellung des Installationsverfahrens.

1. Richten Sie die Schraubenbohrung auf der E/A-Platine an der Schraubenbohrung auf der Handballenstützen- und Tastaturbaugruppe aus.
2. Bringen Sie die drei Schrauben (M2x4) zur Befestigung der E/A-Platine an der Handballenstützen- und Tastaturbaugruppe wieder an.

Nächste Schritte

1. Bauen Sie die Batterie ein.
2. Bringen Sie die Bodenabdeckung an.
3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Bildschirmbaugruppe

Entfernen der Bildschirmbaugruppe

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.

Info über diese Aufgabe

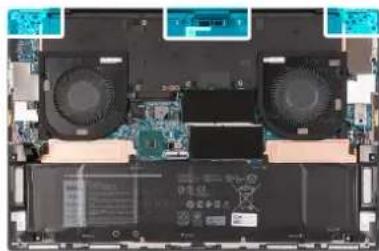

Die nachfolgenden Abbildungen zeigen die Position des Bildschirmkabels und der Bildschirmscharniere und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.

6x
M2.5x5

2x
M2x4

1. Entfernen Sie die zwei Schrauben (M2x4), mit denen die Bildschirmkabelhalterung an der Systemplatine befestigt ist.
2. Heben Sie die Kabelhalterung der Bildschirmbaugruppe aus der Systemplatine heraus.
3. Drücken Sie den Kameraanschluss und den Bildschirmanschluss weg von der Systemplatine, um die Kabel von der Systemplatine zu trennen.
4. Entfernen Sie die drei Schrauben (M2,5x5), mit denen das linke Bildschirmscharnier an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
5. Entfernen Sie die drei Schrauben (M2,5x5), mit denen das rechte Bildschirmscharnier an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
6. Heben Sie das rechte und das linke Scharnier von der Handballenstützen- und Tastaturbaugruppe.
7. Schieben Sie die Handballenstützen- und Tastaturbaugruppe von der Bildschirmbaugruppe.

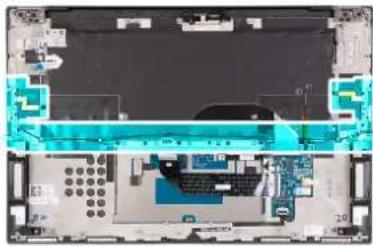

8. Nachdem alle oben beschriebenen Schritte ausgeführt wurden, bleibt nur noch die Bildschirmbaugruppe übrig.

Einbauen der Bildschirmbaugruppe

Voraussetzungen

Info über diese Aufgabe

Die nachfolgenden Abbildungen zeigen die Position des Kabels der Bildschirmbaugruppe und der Bildschirmscharniere und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.

6x
M2.5x5

2x
M2x4

1. Schieben Sie die Handballenstützen- und Tastaturbaugruppe unter die Scharniere der Bildschirmbaugruppe.
2. Richten Sie die Schraubenbohrungen der Handballenstützen-Baugruppe an den Schraubenbohrungen der rechten und linken Bildschirmscharniere aus.
3. Bringen Sie die drei Schrauben (M2,5x5) zur Befestigung des linken Bildschirmscharniers an der Systemplatine und der Handballenstützen- und Tastaturbaugruppe wieder an.
4. Bringen Sie die drei Schrauben (M2,5x5) zur Befestigung des rechten Bildschirmscharniers an der Systemplatine und der Handballenstützen- und Tastaturbaugruppe wieder an.
5. Verbinden Sie das Bildschirmkabel und das Kamerakabel mit dem Kabel der Bildschirmbaugruppe.
6. Richten Sie die Schraubenbohrungen der Kabelhalterung der Bildschirmbaugruppe an den Schraubenbohrungen der Systemplatine aus.
7. Bringen Sie die zwei Schrauben (M2x4) zur Befestigung der Kabelhalterung der Bildschirmbaugruppe an der Handballenstützen- und Tastaturbaugruppe wieder an.

ANMERKUNG: Ziehen Sie die zwei Schrauben (M2x4) behutsam an, um eine Beschädigung des Schraubenkopfs zu vermeiden.

Nächste Schritte

1. Bringen Sie die Bodenabdeckung an.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Systemplatine

Entfernen der Systemplatine

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

ANMERKUNG: Die Service-Tag-Nummer Ihres Computers ist in der Systemplatine gespeichert. Geben Sie die Service-Tag-Nummer im BIOS-Setup-Programm ein, nachdem Sie die Systemplatine wieder eingebaut haben.
ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle unter Verwendung des BIOS-Setup-Programms vorgenommenen Änderungen im BIOS rückgängig gemacht. Sie müssen die entsprechenden Änderungen erneut vornehmen, nachdem Sie die Systemplatine wieder eingebaut haben.
ANMERKUNG: Bevor Sie die Kabel von der Hauptplatine trennen, sollten Sie sich die Position der Anschlüsse notieren, sodass Sie die Kabel nach dem Wiedereinbau der Hauptplatine wieder korrekt anschließen können.

1. Entfernen Sie die Bodenabdeckung.
2. Entfernen Sie die Batterie.
3. Entfernen Sie das Speichermodul.
4. Entfernen Sie das M.2 2230-Solid-State-Laufwerk oder das M.2 2280-Solid-State-Laufwerk aus dem Steckplatz SSD1.
5. Entfernen Sie das M.2-2230-Solid-State-Laufwerk bzw. das M.2-2280-Solid-State-Laufwerk aus dem Steckplatz SSD2.
6. Entfernen Sie den Kühlkörper (bei Systemen mit einer integrierten Grafikkarte) oder den Kühlkörper (bei Systemen mit einer separaten Grafikkarte).

ANMERKUNG: Die Systemplatine kann zusammen mit dem Kühlkörper installiert oder entfernt werden. Dies vereinfacht den Vorgang und vermeidet das Aufbrechen der thermischen Verbindung zwischen Systemplatine und Kühlkörper.

1. Entfernen Sie den rechten Lüfter.
2. Entfernen Sie den linken Lüfter.
3. Entfernen Sie die I/O-Platine.

Info über diese Aufgabe

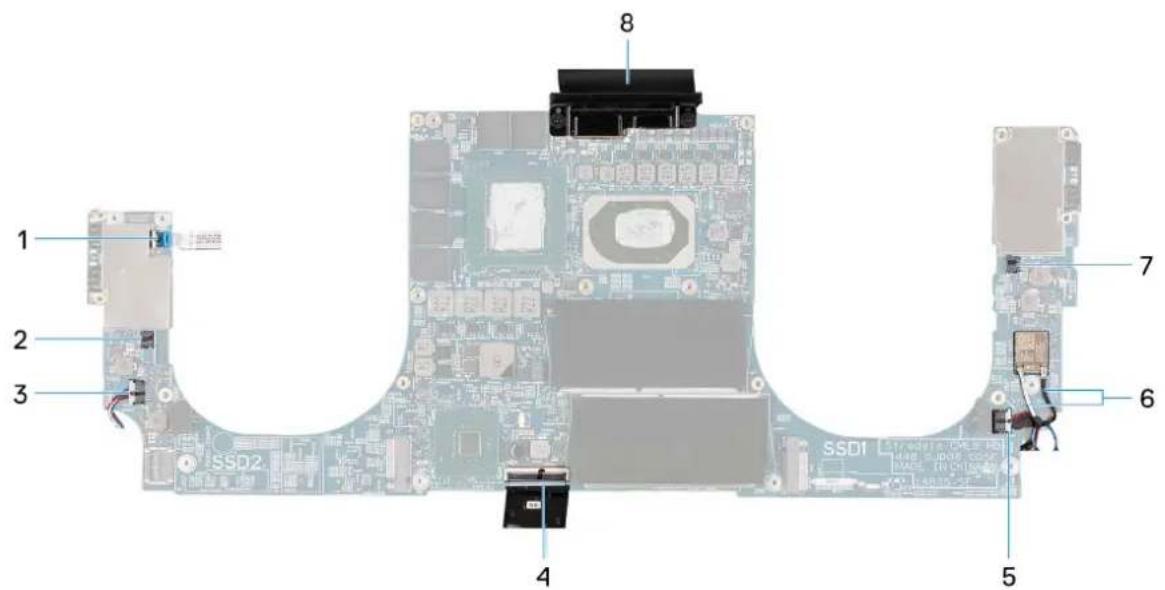

Die folgende Abbildung zeigt die Position der Anschlüsse auf der Systemplatine.

Abbildung 1. Systemplatinenanschlüsse

1. Netzschalterkabel 2. Kabel des linken Lüfters
2. Kabel des linken Lautsprechers 4. Tastaturkabel
3. Kabel des rechten Lautsprechers 6. Antennenkabel
4. Kabel des rechten Lüfters 8. Bildschirmkabel und Kamerakabel

Die nachfolgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.

10x
M2x4

1. Entfernen Sie die zwei Schrauben (M2x4), mit denen die Kabelhalterung der Bildschirmbaugruppe an der Systemplatine befestigt ist.
2. Heben Sie die Halterung des Bildschirmkabels von der Systemplatine.
3. Drücken Sie den Kameraanschluss und den Bildschirmanschluss weg von der Systemplatine, um die Kabel von der Systemplatine zu trennen.
4. Entfernen Sie die beiden Schrauben (M2x4), mit denen die USB-Typ-C-Anschlusshalterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
5. Ziehen Sie die Schutzfolie ab, mit der das Netzschalterkabel an der Systemplatine befestigt ist.
6. Öffnen Sie den Riegel und trennen Sie das Netzschalterkabel von der Hauptplatine.
7. Trennen Sie das linke Lautsprecherkabel von der Systemplatine.
8. Trennen Sie das Tastaturkabel von der Systemplatine.
9. Entfernen Sie die beiden Schrauben (M2x4), mit denen die USB-Typ-C-Anschlusshalterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
10. Ziehen Sie die Schutzfolie ab, mit der das Antennenkabel an der Systemplatine befestigt ist.
11. Entfernen Sie die Schraube (M2x4), mit der die Wireless-Kartenhalterung an der Systemplatine befestigt ist.
12. Öffnen Sie die Verriegelung und trennen Sie das Antennenkabel von der Wireless-Karte.
13. Trennen Sie das rechte Lautsprecherkabel von der Systemplatine.
14. Entfernen Sie die drei Schrauben (M2x4), mit denen die Systemplatine an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
15. Heben Sie die Hauptplatine von der Handauflagen-Tastatur-Baugruppe.

Einbauen der Systemplatine

Voraussetzungen

ANMERKUNG: Die Service-Tag-Nummer Ihres Computers ist in der Systemplatine gespeichert. Geben Sie die Service-Tag-Nummer im BIOS-Setup-Programm ein, nachdem Sie die Systemplatine wieder eingebaut haben.
ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle unter Verwendung des BIOS-Setup-Programms vorgenommenen Änderungen im BIOS rückgängig gemacht. Sie müssen die entsprechenden Änderungen erneut vornehmen, nachdem Sie die Systemplatine wieder eingebaut haben.

Info über diese Aufgabe

Die folgende Abbildung zeigt die Position der Anschlüsse auf der Systemplatine.

Abbildung 2. Systemplatinenanschlüsse

1. Netzschalterkabel 2. Kabel des linken Lüfters
2. Kabel des linken Lautsprechers 4. Tastaturkabel
3. Kabel des rechten Lautsprechers 6. Antennenkabel
4. Kabel des rechten Lüfters 8. Bildschirmkabel und Kamerakabel

Die nachfolgenden Abbildungen zeigen die Position der Hauptplatine und bieten eine visuelle Darstellung des Installationsverfahrens.

1. Richten Sie die Schraubenbohrungen auf der Systemplatine auf die Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus.
2. Bringen Sie die drei Schrauben (M2x4) zur Befestigung der Systemplatine an der Handballenstützen- und Tastaturbaugruppe wieder an.
3. Verbinden Sie die Antennenkabel mit der Wireless-Karte und führen Sie die Antennenkabel durch die Kabelführungen an der Handballenstützen-Tastatur-Baugruppe.

Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle vom Computer unterstützten Wireless-Karten.

Tabelle 2. Farbcodierung des Antennenkabels

Anschlüsse auf der Wireless-Karte	Antennenkabelfarbe Siebdruckbeschriftung
Main (Hauptkabel) Weiß MAIN △ (weißes Dreieck)
Hilfskabel Schwarz AUX ▲ (schwarzes Dreieck)

1. Verbinden Sie das Kabel des rechten Lautsprechers mit der Systemplatine und schließen Sie die Verriegelung, um das Kabel zu sichern.
2. Bringen Sie die zwei Schrauben (M2x4) zur Befestigung der Netzschalterhalterung an der Handballenstützen- und Tastaturbaugruppe wieder an.
3. Bringen Sie die Schutzfolie an, mit der die Antennenkabel an der Systemplatine befestigt werden.
4. Bringen Sie die Schraube (M2x4) wieder an, mit der die Wireless-Kartenhalterung an der Systemplatine befestigt wird.
5. Verbinden Sie das Netzschalterkabel mit der Systemplatine und schließen Sie den Riegel, um das Kabel zu befestigen.
6. Verbinden Sie das Kabel des linken Lautsprechers mit der Systemplatine und schließen Sie die Verriegelung, um das Kabel zu sichern.
7. Verbinden Sie das Tastaturkabel mit der Systemplatine und schließen Sie die Verriegelung, um das Kabel zu befestigen.

8. Bringen Sie die beiden Schrauben (M2x4) wieder an, mit denen die USB-Typ-C-Anschlusshalterung an der Handballenstützen- und Tastaturbaugruppe befestigt wird.

9. Befestigen Sie das Mylar-Klebeband, mit dem das Netzschalterkabel und das linke Antennenkabel (gilt nur für Computer, die mit aktiver Antenne ausgeliefert werden) an der Systemplatine befestigt sind.

10. Verbinden Sie das Bildschirmkabel und das Kamerakabel mit der Systemplatine.
11. Richten Sie die Schraubenbohrungen der Bildschirmkabelhalterung an den Schraubenbohrungen der Systemplatine aus.
12. Bringen Sie die zwei Schrauben (M2x4) zur Befestigung der Bildschirmkabelhalterung an der Handballenstützen- und Tastaturbaugruppe wieder an.

ANMERKUNG: Ziehen Sie die zwei Schrauben (M2x4) behutsam an, um eine Beschädigung des Schraubenkopfs zu vermeiden.

Nächste Schritte

1. Bauen Sie die E/A-Platine ein.
2. Installieren Sie den rechten Lüfter.
3. Installieren Sie den linken Lüfter.
4. Setzen Sie den Kühlkörper (bei Systemen mit einer integrierten Grafikkarte) oder den Kühlkörper (bei Systemen mit einer separaten Grafikkarte) ein.

ANMERKUNG: Die Systemplatine kann zusammen mit dem Kühlkörper installiert oder entfernt werden. Dies vereinfacht den Vorgang und vermeidet das Aufbrechen der thermischen Verbindung zwischen Systemplatine und Kühlkörper.

1. Bauen Sie das M.2 2230-Solid-State-Laufwerk oder das M.2 2280-Solid-State-Laufwerk im Steckplatz SSD2 ein.
2. Bauen Sie das M.2 2230-Solid-State-Laufwerk oder das M.2 2280-Solid-State-Laufwerk im Steckplatz SSD1 ein.
3. Bauen Sie das Speichermodul ein.
4. Bauen Sie die Batterie ein.
5. Bringen Sie die Bodenabdeckung an.
6. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Antenne

Entfernen der Antenne

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

ANMERKUNG: Die Service-Tag-Nummer Ihres Computers ist in der Systemplatine gespeichert. Geben Sie die Service-Tag-Nummer im BIOS-Setup-Programm ein, nachdem Sie die Systemplatine wieder eingebaut haben.
ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle unter Verwendung des BIOS-Setup-Programms vorgenommenen Änderungen im BIOS rückgängig gemacht. Sie müssen die entsprechenden Änderungen erneut vornehmen, nachdem Sie die Systemplatine wieder eingebaut haben.
ANMERKUNG: Bevor Sie die Kabel von der Hauptplatine trennen, sollten Sie sich die Position der Anschlüsse notieren, sodass Sie die Kabel nach dem Wiedereinbau der Hauptplatine wieder korrekt anschließen können.

1. Entfernen Sie die Bodenabdeckung.
2. Entfernen Sie die Batterie.
3. Entfernen Sie das Speichermodul.
4. Entfernen Sie das M.2 2230-Solid-State-Laufwerk oder das M.2 2280-Solid-State-Laufwerk aus dem Steckplatz SSD1.
5. Entfernen Sie das M.2-2230-Solid-State-Laufwerk bzw. das M.2-2280-Solid-State-Laufwerk aus dem Steckplatz SSD2.
6. Entfernen Sie den Kühlkörper (bei Systemen mit einer integrierten Grafikkarte) oder den Kühlkörper (bei Systemen mit einer separaten Grafikkarte).

ANMERKUNG: Die Systemplatine kann zusammen mit dem Kühlkörper installiert oder entfernt werden. Dies vereinfacht den Vorgang und vermeidet das Aufbrechen der thermischen Verbindung zwischen Systemplatine und Kühlkörper.

1. Entfernen Sie den rechten Lüfter.
2. Entfernen Sie den linken Lüfter.
3. Entfernen Sie die I/O-Platine.
4. Entfernen Sie die Bildschirmbaugruppe.
5. Entfernen Sie die Systemplatine.

Info über diese Aufgabe

Die folgende Abbildung zeigt die Position der Antennen und stellt das Verfahren zum Entfernen bildlich dar.

8x
M2x2

1. Entfernen Sie die vier Schrauben (M2x2), mit denen die rechte Antenne an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
2. Entfernen Sie die vier Schrauben (M2x2), mit denen die linke Antenne an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
3. Lösen Sie die Klebebänder, mit denen das Antennenkabel an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
4. Beachten Sie die Führung der Antennenkabel durch die Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe.
5. Entfernen Sie das Antennenkabel aus den Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe.
6. Heben Sie die linke und die rechte Antenne zusammen mit den Kabeln aus der Handballenstützen- und Tastaturbaugruppe.

Einbauen der Antenne

Voraussetzungen

Info über diese Aufgabe

Die folgende Abbildung zeigt die Position der Antennen und stellt das Verfahren zum Einbauen bildlich dar.

1. Platzieren Sie die Antennen in den Steckplätzen auf der Handballenstützen- und Tastaturbaugruppe.
2. Führen Sie das Antennenkabel durch die Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe.
3. Bringen Sie die Klebebänder zur Befestigung des Antennenkabels an der Handballenstützen- und Tastaturbaugruppe an.
4. Richten Sie die Schraubenbohrungen auf der rechten Antenne an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus.
5. Bringen Sie die vier Schrauben (M2x2) wieder an, mit denen die rechte Antenne an der Handballenstützen- und Tastaturbaugruppe befestigt wird.
6. Richten Sie die Schraubenbohrungen auf der linken Antenne an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus.
7. Bringen Sie die vier Schrauben (M2x2) wieder an, mit denen die linke Antenne an der Handballenstützen- und Tastaturbaugruppe befestigt wird.

Nächste Schritte

1. Bauen Sie die Systemplatine ein.
2. Bauen Sie die Bildschirmbaugruppe ein.
3. Bauen Sie die E/A-Platine ein.
4. Installieren Sie den rechten Lüfter.

5. Installieren Sie den linken Lüfter.

6. Setzen Sie den Kühlkörper (bei Systemen mit einer integrierten Grafikkarte) oder den Kühlkörper (bei Systemen mit einer separaten Grafikkarte) ein.

ANMERKUNG: Die Systemplatine kann zusammen mit dem Kühlkörper installiert oder entfernt werden. Dies vereinfacht den Vorgang und vermeidet das Aufbrechen der thermischen Verbindung zwischen Systemplatine und Kühlkörper.

1. Bauen Sie das M.2 2230-Solid-State-Laufwerk oder das M.2 2280-Solid-State-Laufwerk im Steckplatz SSD2 ein.
2. Bauen Sie das M.2 2230-Solid-State-Laufwerk oder das M.2 2280-Solid-State-Laufwerk im Steckplatz SSD1 ein.
3. Bauen Sie das Speichermodul ein.
4. Bauen Sie die Batterie ein.
5. Bringen Sie die Bodenabdeckung an.
6. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Handballenstützen- und Tastaturbaugruppe

Entfernen der Handballenstützen- und Tastaturbaugruppe

Voraussetzungen

1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

ANMERKUNG: Die Service-Tag-Nummer Ihres Computers ist in der Systemplatine gespeichert. Geben Sie die Service-Tag-Nummer im BIOS-Setup-Programm ein, nachdem Sie die Systemplatine wieder eingebaut haben.
ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle unter Verwendung des BIOS-Setup-Programms vorgenommenen Änderungen im BIOS rückgängig gemacht. Sie müssen die entsprechenden Änderungen erneut vornehmen, nachdem Sie die Systemplatine wieder eingebaut haben.
ANMERKUNG: Bevor Sie die Kabel von der Hauptplatine trennen, sollten Sie sich die Position der Anschlüsse notieren, sodass Sie die Kabel nach dem Wiedereinbau der Hauptplatine wieder korrekt anschließen können.

1. Entfernen Sie die Bodenabdeckung.
2. Entfernen Sie die Batterie.
3. Entfernen Sie das Speichermodul.
4. Entfernen Sie das M.2 2230-Solid-State-Laufwerk oder das M.2 2280-Solid-State-Laufwerk aus dem Steckplatz SSD1.
5. Entfernen Sie das M.2-2230-Solid-State-Laufwerk bzw. das M.2-2280-Solid-State-Laufwerk aus dem Steckplatz SSD2.
6. Entfernen Sie den Kühlkörper (bei Systemen mit einer integrierten Grafikkarte) oder den Kühlkörper (bei Systemen mit einer separaten Grafikkarte).

ANMERKUNG: Die Systemplatine kann zusammen mit dem Kühlkörper installiert oder entfernt werden. Dies vereinfacht den Vorgang und vermeidet das Aufbrechen der thermischen Verbindung zwischen Systemplatine und Kühlkörper.

1. Entfernen Sie den rechten Lüfter.
2. Entfernen Sie den linken Lüfter.
3. Entfernen Sie die I/O-Platine.
4. Entfernen Sie die Bildschirmbaugruppe.
5. Entfernen Sie die Systemplatine.
6. Entfernen Sie die Antenne.

Info über diese Aufgabe

Die folgende Abbildung zeigt die Handballenstützen-Tastatur-Baugruppe und stellt das Verfahren zum Entfernen bildlich dar.

Nachdem Sie die Schritte im Abschnitt „Voraussetzungen“ durchgeführt haben, verbleibt lediglich die Handballenstützen- und Tastaturbaugruppe.

Einbauen der Handballenstützen-Tastatur-Baugruppe

Voraussetzungen

Info über diese Aufgabe

Die folgende Abbildung zeigt die Handballenstützen-Tastatur-Baugruppe und stellt das Verfahren zum Einbauen bildlich dar.

Legen Sie die Handballenstützen-Tastatur-Baugruppe auf eine ebene Fläche.

Nächste Schritte

1. Installieren Sie die Antenne.
2. Bauen Sie die Systemplatine ein.
3. Bauen Sie die Bildschirmbaugruppe ein.
4. Bauen Sie die E/A-Platine ein.
5. Installieren Sie den rechten Lüfter.
6. Installieren Sie den linken Lüfter.
7. Setzen Sie den Kühlkörper (bei Systemen mit einer integrierten Grafikkarte) oder den Kühlkörper (bei Systemen mit einer separaten Grafikkarte) ein.
   ANMERKUNG: Die Systemplatine kann zusammen mit dem Kühlkörper installiert oder entfernt werden. Dies vereinfacht den Vorgang und vermeidet das Aufbrechen der thermischen Verbindung zwischen Systemplatine und Kühlkörper.
8. Bauen Sie das M.2 2230-Solid-State-Laufwerk oder das M.2 2280-Solid-State-Laufwerk im Steckplatz SSD2 ein.
9. Bauen Sie das M.2 2230-Solid-State-Laufwerk oder das M.2 2280-Solid-State-Laufwerk im Steckplatz SSD1 ein.
10. Bauen Sie das Speichermodul ein.
11. Bauen Sie die Batterie ein.
12. Bringen Sie die Bodenabdeckung an.
13. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

Treiber und Downloads

Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter SLN128938.

System-Setup

VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet.

ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.

ANMERKUNG: Vor der Verwendung des BIOS-Setup-Programms sollten Sie die Informationen des BIOS-Setup-Bildschirms notieren, um gegebenenfalls später darauf zurückgreifen zu können.

Verwenden Sie das BIOS-Setup-Programm für den folgenden Zweck:

• Abrufen von Informationen zur im Computer installierten Hardware, beispielsweise der RAM-Kapazität und der Größe des Festplattenlaufwerks
• Ändern von Informationen zur Systemkonfiguration
• Einstellen oder Ändern von benutzerdefinierten Optionen, wie Benutzerpasswort, installierte Festplattentypen und Aktivieren oder Deaktivieren von Basisgeräten.

Aufrufen des BIOS-Setup-Programms

Info über diese Aufgabe

Schalten Sie den Computer ein (oder starten Sie ihn neu) und drücken Sie umgehend die Taste F2.

Navigationstasten

ANMERKUNG: Bei den meisten Optionen im System-Setup werden Änderungen zunächst nur gespeichert und erst beim Neustart des Systems wirksam.

Tabelle 3. Navigationstasten

Tasten Navigation
Pfeil nach oben Zurück zum vorherigen Feld
Pfeil nach unten Weiter zum nächsten Feld
Eingabetaste Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder folgt dem Link in diesem Feld.
Öffnet oder schließt gegebenenfalls eine Dropdown-Liste.
Registerkarte Weiter zum nächsten Fokusbereich.	i|ANMERKUNG: Nur für den Standard-Grafikbrowser
Wechselt zur vorherigen Seite, bis das Hauptfenster angezeigt wird. Durch Drücken der Esc-Taste im Hauptfenster wird eine Meldung angezeigt, die Sie auffordert, alle nicht gespeicherten Änderungen zu speichern. Anschließend wird das System neu gestartet.

Boot Sequence

Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie:

• Das System-Setup mit der F2-Taste aufrufen
• Einmalig auf das Startmenü durch Drücken der F12-Taste zugreifen.

Das einmalige Startmenü zeigt die Geräte an, die Sie starten können, einschließlich der Diagnoseoption. Die Optionen des Startmenüs lauten:

• Wechseldatenträger (soweit verfügbar)
  •STXXXX-Laufwerk (falls vorhanden)

i ANMERKUNG: XXX gibt die Nummer des SATA-Laufwerks an.

• Optisches Laufwerk (soweit verfügbar)
  ●SATA-Festplattenlaufwerk (falls vorhanden)
  ● Diagnostics (Diagnose)

Der Startreihenfolgebildschirm zeigt auch die Optionen zum Zugriff auf den System-Setup-Bildschirm an.

Einmaliges Startmenü

Wenn Sie das einmalige Startmenü aufrufen möchten, schalten Sie den Computer ein und drücken Sie dann umgehend die Taste F12.

i ANMERKUNG: Es wird empfohlen, den Computer herunterzufahren, falls er eingeschaltet ist.

Das einmalige Startmenü zeigt die Geräte an, die Sie starten können, einschließlich der Diagnoseoption. Die Optionen des Startmenüs lauten:

• Wechseldatenträger (soweit verfügbar)
• STXXXX-Laufwerk (falls vorhanden)

i ANMERKUNG: XXX gibt die Nummer des SATA-Laufwerks an.

• Optisches Laufwerk (soweit verfügbar)
  ●SATA-Festplattenlaufwerk (falls vorhanden)
  ● Diagnostics (Diagnose)

Der Startreihenfolgebildschirm zeigt auch die Optionen zum Zugriff auf den System-Setup-Bildschirm an.

System-Setup-Optionen

i ANMERKUNG: Abhängig von diesem Computer und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.

Tabelle 4. System-Setup-Optionen – Menü „Systeminformationen“

Übersicht

Precision 5760BIOS Version Zeigt die Versionsnummer des BIOS an.Service Tag Zeigt das Service-Tag des Computers an.Asset Tag Zeigt das Bestands-Tag des Computers an.Manufacture Date Zeigt das Herstellungsdatum des Computers an.Ownership Date Zeigt das Ownership Date des Computers an.Express Service Code Zeigt den Express-Servicecode des Computers an.Ownership Tag Zeigt den Ownership Tag des Computers an.Signed Firmware Update Zeigt an, ob das signierte Firmwareupdate aktiviert ist.

Tabelle 4. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt)

Übersicht
Standardeinstellung: Enabled.
Akku Zeigt Informationen zum Batteriezustand an.
Primary Zeigt die primäre Batterie an.
Battery Level Zeigt den Batteriezustand an.
Battery State Zeigt den Batteriestatus an.
Health Zeigt den Batteriezustand an.
AC Adapter Zeigt an, ob ein Wechselstromnetzadapter installiert ist. Zeigt den Typ des Wechselstromnetzadapters an, falls verbunden.
PROZESSOR
Prozessortyp Zeigt den Prozessortyp an.
Maximum Clock Speed Zeigt die maximale Prozessortaktrate an.
Minimum Clock Speed Zeigt die minimale Prozessortaktrate an.
Current Clock Speed Zeigt die aktuelle Prozessortaktrate an.
Core Count Zeigt die Anzahl der Prozessorkerne an.
Processor ID Zeigt den ID-Code des Prozessors an.
Processor L2 Cache Zeigt die Größe des Prozessor-L2-Caches an.
Processor L3 Cache Zeigt die Größe des Prozessor-L3-Caches an.
Microcode Version Zeigt die Mikrocode-Version an.
Intel Hyper-Threading Capable Zeigt an, ob der Prozessor Hyper-Threading-fähig (HT) ist.
64-Bit Technology Zeigt an, ob 64- Bit-Technologie verwendet wird.
ARBEITSSPEICHER
Memory Installed Zeigt den installierten Gesamtspeicher des Computers an.
Memory Available	Zeigt den verfügbaren Gesamtspeicher des Computers an.
Memory Speed	Zeigt die Speichertaktrate an.
Memory Channel Mode	Zeigt den Single-Channel- oder Dual-Channel-Modus an.
Memory Technology	Zeigt die für den Arbeitsspeicher verwendete Technologie an.
DIMM SLOT 1	Zeigt die Speicherkarte in Steckplatz 1 an.
DIMM SLOT 2	Zeigt die Speicherkarte in Steckplatz 2 an.
GERÄTE
Panel Type	Zeigt den Panel-Typ des Computers.
Video Controller	Zeigt die Angaben zur integrierten Grafikkarte des Computers an.
Video Memory	Zeigt die Angaben zum Videospeicher des Computers.
Wi-Fi Device	Zeigt das im Computer installierte Wi-Fi-Gerät an.
Native Resolution	Zeigt die native Auflösung des Bildschirms an.
Video BIOS Version	Zeigt die Video-BIOS-Version des Computers.
Audio Controller	Zeigt die Angaben zum Audio-Controller des Computers.
Bluetooth Device	Zeigt an, ob im Computer ein Bluetooth-Gerät installiert ist.
MAC-Adresse für Pass-Through	Zeigt die MAC-Adresse für das Video-Pass-Through an.

Tabelle 5. Optionen des System-Setup – Menü „Boot Configuration“ (Startkonfiguration)

Startkonfiguration

StartreihenfolgeBoot Mode: UEFI only Zeigt den Startmodus des Computers an.Startreihenfolge Zeigt die Startsequenz.Secure Digital (SD) Card Boot Aktiviert oder deaktiviert den SD-Karten-Start.Sicherer StartEnable Secure Boot Aktiviert oder deaktiviert die Überprüfung der Startsoftware (einschließlich der Firmware-Treiber und des Betriebssystems).Secure Boot Mode Änderung des Verhaltens beim sicheren Start, sodass die Evaluierung oder Durchsetzung der UEFI-Treibersignaturen ermöglicht wird.Standardmäßig ist „Deployed Mode“ (Modus „Bereitgestellt“) aktiviert.Expert Key ManagementEnable Custom Mode Steuert, ob im benutzerdefinierten Modus die Schlüssel in den PK-, KEK-, db- und dbx-Sicherheitsschlüsseldatenbanken geändert werden.Standardeinstellung: OFF (Aus)

Tabelle 6. System-Setup-Optionen – Menü „Integrated Devices“

Integrierte Geräte
Date/Time
Datum Legt das Datum des Computers im Format TT/MM/JJJJ fest. Änderungen am Datum werden sofort wirksam.
Uhrzeit Legt die Uhrzeit des Computers im Format HH/MM/SS (24-Stunden-Format) fest. Sie können zwischen 12-Stunden- und 24-Stunden-Format wählen. Änderungen an der Uhrzeit werden sofort wirksam.
Thunderbolt Adapter Configuration
Enable Thunderbolt Technology Support (Thunderbolt Technology Support aktivieren)	Aktiviert oder deaktiviert die Funktion für die Thunderbolt-Technologie und die zugehörigen Ports und Adapter.
	Standardeinstellung: ON (Ein)
Enable Thunderbolt Boot Support (Thunderbolt-Start-Unterstützung aktivieren)	Aktiviert oder deaktiviert Thunderbolt-Adapterfunktionen während des Pre-Boots.
	Standardeinstellung: OFF (Aus)
Enable Thunderbolt (and PCIe behind TBT) Pre-boot Modules (Thunderbolt (und PCIe hinter TBT)-Pre-Boot-Module aktivieren)	Aktiviert oder deaktiviert die Einstellung, die PCIe-Geräte zulässt, die über einen Thunderbolt-Adapter angeschlossen sind.
	Standardeinstellung: OFF (Aus)
Thunderbolt Security level (Sicherheitsstufe)	Konfiguriert die Sicherheitseinstellungen des Thunderbolt-Adapters innerhalb des Betriebssystems.
	Standardmäßig ist „User Authorization“ (Benutzerautorisierung) aktiviert.
Kamera
Enable Camera Aktiviert oder deaktiviert die Kamera.
Audio
Enable Audio (Audio aktivieren) Aktiviert bzw. deaktiviert alle integrierten Audio-Controller.
Enable Microphone (Mikrofon aktivieren) Aktiviert oder deaktiviert das Mikrofon.

Tabelle 6. System-Setup-Optionen – Menü „Integrated Devices“ (fortgesetzt)

Integrierte Geräte
	Standardmäßig ist die Option „Mikrofon aktivieren“ ausgewählt.
Enable Internal Speaker (Internen Lautsprecher aktivieren)	Aktiviert oder deaktiviert den internen Lautsprecher.Standardmäßig ist die Option „Internen Lautsprecher aktivieren“ ausgewählt.
USB Configuration	Aktiviert oder deaktiviert das Starten von USB-Massenspeichergeräten wie externen Festplatten, optischen Laufwerken und einem USB-Laufwerk.Standardmäßig ist die Option „USB-Startunterstützung aktivieren“ ausgewählt.Standardmäßig ist die Option „Externe USB-Ports aktivieren“ ausgewählt.
Miscellaneous Devices
Enable Fingerprint Reader Device Aktiviert oder deaktiviert das Fingerabdruck-Lesegerät.
	„Enable Fingerprint Reader Device“ ist standardmäßig ausgewählt.
Enable Fingerprint Reader Single Sign On (Single-Sign-On für Fingerabdruckleser aktivieren)	Aktiviert bzw. deaktiviert die Funktion für die einmalige Anmeldung über den Fingerabdruckleser.„Enable Fingerprint Reader Single Sign On“ ist standardmäßig ausgewählt.

Tabelle 7. System-Setup-Optionen – Menü „Storage“

Storage
SATA Operation Konfiguriert den Betriebsmodus des integrierten SATA-Festplattencontrollers.
	Standardeinstellung: RAID ein. SATA ist für die Unterstützung von RAID (Intel Rapid Restore Technology) konfiguriert.
Speicherschnittstelle
Port Enablement Aktiviert die ausgewählten integrierten Laufwerke.
	●SATA-4
	Standardeinstellung: ON (Ein)
	●M.2 PCIe SSD-0
	Standardeinstellung: ON (Ein)
	●M.2 PCIe SSD-1
	Standardeinstellung: ON (Ein)
Drive Information Zeigt die Informationen der verschiedenen integrierten Laufwerke an.
Enable SMART Reporting (SMART-Berichte aktivieren)	Aktiviert oder deaktiviert die Selbstüberwachung, Analyse und Berichttechnologie (SMART).
	Standardeinstellung: OFF (Aus)
Enable MediaCard (Speicherkarte aktivieren)	Ermöglicht das Ein-/Ausschalten aller Speicherkarten oder das Einstellen der Speicherkarte in den schreibgeschützten Zustand.
	Die Option Enable Secure Digital (SD) Card ist standardmäßig aktiviert.

Tabelle 8. System-Setup-Optionen – Menü „Display“

Display

Bildschirmhelligkeit

Brightness on battery power Legt die Bildschirmhelligkeit fest, wenn der Computer im Batteriebetrieb läuft.

Standardeinstellung: 50

Brightness on AC power Legt die Bildschirmhelligkeit fest, wenn der Computer mit Netzstrom betrieben wird.

Tabelle 8. System-Setup-Optionen – Menü „Display“ (fortgesetzt)

Display
	Standardeinstellung: 0
Touchscreen Aktiviert oder deaktiviert den Touchscreen für das Betriebssystem.	ANMERKUNG: Der Touchscreen funktioniert immer im BIOS-Setup, unabhängig von dieser Einstellung.
Full Screen Logo	Steuert, ob ein Vollbildschirmlogo vom Computer angezeigt wird, wenn das Bild mit der Bildschirmauflösung übereinstimmt.
	Standardeinstellung: OFF (Aus)
Direct Graphics Controller Direct Output Mode	Wenn diese Option aktiviert ist, werden alle Grafik-Ausgabeports direkt zum Grafikprozessor (GPU) geleitet, wobei die Intel integrierten Grafikkartenausgänge für HDMI-, Thunderbolt- und mDP-Ports umgangen werden.
	Standardeinstellung: OFF (Aus)

Tabelle 9. System-Setup-Optionen – Menü „Connection“

Verbindung

Wireless Device Enable Aktiviert oder deaktiviert die internen WLAN-/Bluetooth-Geräte.

Standardmäßig ist die Option „WLAN“ ausgewählt.

Standardmäßig ist die Option „Bluetooth“ ausgewählt.

Enable UEFI Network Stack

Enable UEFI Network Stack Wenn diese Option aktiviert ist, werden die UEFI-Netzwerkprotokolle installiert und verfügbar. Vor dem Betriebssystemstart und früh nach dem Betriebssystemstart greifende Netzwerkfunktionen können dann die aktivierten NICs nutzen. Dazu muss PXE deaktiviert sein.

Standardeinstellung: ON (Ein)

Wireless Radio Control

Control WLAN radio (WLAN-Signal steuern) Wenn diese Funktion aktiviert ist, wird die Verbindung des Systems mit einem kabelgebundenen Netzwerk erkannt, woraufhin die ausgewählte Funkverbindungen (WLAN und/oder WWAN) deaktiviert wird. Nach dem Trennen der Verbindung mit dem kabelgebundenen Netzwerk werden die ausgewählten Funkverbindungen erneut aktiviert.

Standardeinstellung: OFF (Aus)

Tabelle 10. System-Setup-Optionen – Menü „Power“

Strom
Battery Configuration	Ermöglicht den Batteriebetrieb des Computers während Netzstromverbrauchszeiten. Verwenden Sie die nachstehenden Optionen, um Netzstromverbrauch zu bestimmten Tageszeiten zu verhindern.
	Standardmäßig ist „Adaptive“ (Adaptiv) voreingestellt.
Erweiterte Konfiguration
Enable Advanced Battery Charge Configuration	Ermöglicht das Aktivieren der erweiterten Batterieladekonfiguration vom Beginn des Tages bis zu einem festgelegten Arbeitszeitraum. Die erweiterte Batterieladekonfiguration maximiert die Batterieladekapazität, während eine hohe Auslastung während des Arbeitstages weiterhin unterstützt wird.
	Standardeinstellung: OFF (Aus)
Peak Shift Ermöglicht den Batteriebetrieb des Computers während hoher Netzstromverbrauchszeiten.

Tabelle 10. System-Setup-Optionen – Menü „Power“ (fortgesetzt)

Strom
	Standardeinstellung: OFF (Aus)
Temperaturverwaltung	Angepasstes Kühlungslüfter- und Prozessor-Wärmemanagement entsprechendSystemleistung, Geräuschpegel und Temperatur.
	Standardmäßig ist die Option „Optimized“ (Optimiert) ausgewählt.
USB Wake Support
Wake on Dell USB-C Dock Ermöglicht den Anschluss einer Dell USB-C-Dockingstation, um den Computer aus dem Stand-by-Modus heraus zu aktivieren.
Block Sleep	Legt fest, dass der Computer im Betriebssystem nicht in den Ruhemodus (S3)wechseln kann.
	Standardeinstellung: OFF (Aus)
	i ANMERKUNG: Wenn diese Option aktiviert ist, kann der Computer nicht in den Ruhemodus wechseln, Intel Rapid Start ist automatisch deaktiviert und die Option für die Stromversorgung des Systems leer ist, wenn sie auf Ruhemodus festlegt war.
Lid Switch
Enable Lid Switch Aktiviert oder deaktiviert den Abdeckungsschalter.
Power On Lid Open Ermöglicht dem ausgeschalteten Computer hochgefahren zu werden, wenn der Deckel geöffnet wird.
Intel Speed Shift-Technologie	Aktiviert oder deaktiviert die Unterstützung für die Intel Speed Shift Technology.Durch Festlegen dieser Option auf „Enable“ (Aktivieren) kann das Betriebssystem die entsprechende Prozessorleistung automatisch auswählen.
	Standardeinstellung: ON (Ein)

Tabelle 11. System-Setup-Optionen – Menü „Sicherheit“

Security (Sicherheit)

TPM 2.0 Security On Wählen Sie aus, ob das TPM (Trusted Platform Model) für das Betriebssystemsichtbar ist.

Standardeinstellung: ON (Ein)

PPI Bypass for Enable Commands Steuert, ob das Betriebssystem die BIOS-PPI-Benutzereingabeaufforderungen(Physical Presence Interface) beim Ausgeben des Befehls „TPM PPI“ überspringenkann.

Standardeinstellung: OFF (Aus)

PPI Bypass for Disable Commands Steuert, ob das Betriebssystem die BIOS-PPI-Benutzereingabeaufforderungen beimAusgeben der Befehle „TPM PPI Disable/Deactivate“ überspringen kann.

Standardeinstellung: OFF (Aus)

PPI Bypass for Clear Commands Steuert, ob das Betriebssystem die BIOS-PPI-Benutzereingabeaufforderungen(Physical Presence Interface) beim Ausgeben des Befehls „Clear“ überspringen kann.

Standardeinstellung: OFF (Aus)

Attestation Enable (Bestätigen aktivieren) Ermöglicht die Steuerung, ob die TPM-Bestätigungs-Hierarchie für dasBetriebssystem verfügbar ist. Die Deaktivierung dieser Einstellung schränkt dieMöglichkeit ein, das TPM für Signaturvorgänge zu verwenden.

Tabelle 11. System-Setup-Optionen – Menü „Sicherheit“ (fortgesetzt)

Security (Sicherheit)
	Standardeinstellung: ON (Ein)
Key Storage Enable (Schlüsselspeicher aktivieren)	Ermöglicht die Steuerung, ob die TPM-Bestätigungs-Hierarchie für das Betriebssystem verfügbar ist. Die Deaktivierung dieser Einstellung schränkt die Möglichkeit ein, das TPM für die Speicherung von Besitzerdaten zu nutzen.
	Standardeinstellung: ON (Ein)
SHA-256 Aktiviert oder deaktiviert das BIOS und das TPM zur Verwendung des Hash-Algorithmus SHA-256, um während des BIOS-Starts Messungen in die TPM-PCRs zu erweitern.
		Standardeinstellung: ON (Ein)
Clear Steuert, ob der Computer die PTT-Besitzerinformationen löschen soll, und setzt die PTT auf Standardeinstellungen zurück.
		Standardeinstellung: OFF (Aus)
TPM State Aktiviert oder deaktiviert das TPM. Dies ist der normale Betriebsstatus für das TPM, wenn Sie die vollständige Bandbreite von Funktionen verwenden möchten.
		Standardeinstellung: Enabled.
Intel Software Guard Extensions
Intel SGX Aktiviert oder deaktiviert die Intel Software Guard Extensions (SGX), um eine sichere Umgebung für das Ausführen von Code/das Speichern vertraulicher Informationen bereitzustellen.
		Standardmäßig ist „Software Control“ aktiviert.
SMM Security Mitigation
SMM Security Mitigation Aktiviert oder deaktiviert die zusätzlichen UEFI-SMM-Sicherheitsmaßnahmen.
		Standardeinstellung: OFF (Aus)
		ANMERKUNG: Diese Funktion kann zu Kompatibilitätsproblemen oder zum Verlust der Funktionalität mit einigen älteren Tools und Anwendungen führen.
Data Wipe on Next Boot
Start Data Wipe Wenn diese Option aktiviert ist, reihlt das BIOS einen Datenlöschvorgang für Speichergeräte, die mit der Hauptplatine verbunden sind, in die Warteschlange für den nächsten Neustart ein.
		Standardeinstellung: OFF (Aus)
Absolute
Absolute Hier können Sie die BIOS-Modulschnittstelle des optionalen Services „Absolute Persistence Module“ von Absolute Software aktivieren, deaktivieren oder dauerhaft deaktivieren.
		Standardmäßig ist die Option „Enable Absolute“ (Absolute aktivieren) ausgewählt.
UEFI Boot Path Security
UEFI Boot Path Security Steuert, ob Benutzer beim Starten auf einem UEFI-Startpfad aus dem F12-Systemstartmenü aufgefordert werden, ein Administratorkennwort einzugeben (falls eingestellt).
		Standardmäßig ist die Option „Always Except Internal HDD“ (Immer außer bei interner HDD) ausgewählt.

Tabelle 12. System-Setup-Optionen – Menü „Passwords“

Kennwörter
Admin Password Mit dieser Option kann das Administratorkennwort (manchmal auch als Setup-Kennwort bezeichnet) festgelegt, geändert oder gelöscht werden. Mit dem Administratorkennwort werden verschiedene Sicherheitsfunktionen aktiviert.
Password Configuration
Großbuchstaben: A-Z Wenn diese Option aktiviert ist, muss das Passwort mindestens einen Großbuchstaben enthalten.
	Standardeinstellung: OFF (Aus)
Großbuchstaben: A-Z Wenn diese Option aktiviert ist, muss das Passwort mindestens einen Kleinbuchstaben enthalten.
	Standardeinstellung: OFF (Aus)
Ziffer Wenn diese Option aktiviert ist, muss das Passwort mindestens eine einstellige Zahl enthalten.
	Standardeinstellung: OFF (Aus)
Sonderzeichen Wenn diese Option aktiviert ist, muss das Passwort mindestens ein Sonderzeichen enthalten.
	Standardeinstellung: OFF (Aus)
Mindestanzahl an Zeichen Geben Sie die Mindestanzahl an Zeichen an, die für Passwörter zulässig ist.
	Standardeinstellung: 04
Password Bypass
Password Bypass Wenn diese Option aktiviert ist, wird zur Eingabe der System- und Festplattenkennwörter aufgefordert, wenn der Computer aus dem ausgeschalteten Zustand hochgefahren wird.
	Standardmäßig ist die Option „Disabled“ (Deaktiviert) ausgewählt.
Password Changes
Enable Non-Admin Password Changes Mit der Einstellung ON (Ein) können Benutzer das System- und das Festplattenkennwort ändern, ohne dass das Administratorkennwort erforderlich ist.
	Standardeinstellung: ON (Ein)
Admin Setup Lockout
Enable Admin Setup Lockout (Sperre für Steuert, ob Benutzer das BIOS-Setup aufrufen können, wenn ein Administrator-Setup aktivieren)	Administratorkennwort festgelegt ist.
	Standardeinstellung: OFF (Aus)
Master Password Lockout
Enable Master Password Lockout (Sperrung Aktiviert oder deaktiviert die Unterstützung für das Masterkennwort des Masterkennworts aktivieren)	Standardeinstellung: OFF (Aus)

Tabelle 13. System-Setup-Optionen – Menü „Update Recovery“

Recovery aktualisieren
UEFI Capsule Firmware Updates
Enable UEFI Capsule Firmware Updates (UEFI Capsule-Firmwarepakete aktivieren)	Legt fest, ob dieses System BIOS-Aktualisierungen über EUFI Capsule-Aktualisierungspakete zulässt.
	Standardeinstellung: ON (Ein)
BIOS Recovery from Hard Drive

Tabelle 13. System-Setup-Optionen – Menü „Update Recovery“ (fortgesetzt)

Recovery aktualisieren
BIOS Recovery from Hard Drive Ermöglicht die Wiederherstellung eines Computers nach einem fehlerhaften BIOS-Image, solange der Boot-Block intakt ist und funktioniert.
	Standardeinstellung: ON (Ein)
	iANMERKUNG:Die BIOS-Wiederherstellung dient der Korrektur des primären BIOS-Blocks und kann nicht verwendet werden, wenn Boot-Block beschädigt ist. Diese Funktion kann auch nicht verwendet werden, wenn eine Beschädigung von EC/ME vorliegt oder ein Problem mit der Hardware besteht. Das Wiederherstellungsmage muss sich auf einer unverschlüsselten Partition auf dem Laufwerk befinden.
BIOS Downgrade
BIOS-Downgrade zulassen Steuert die Aktualisierung der Systemfirmware auf frühere Versionen.
	Standardeinstellung: ON (Ein)
SupportAssist OS Recovery
SupportAssist OS Recovery Aktiviert oder deaktiviert Boot-Flow für das SupportAssist OS Recovery Tool im Fall von bestimmten Systemfehlern.
	Standardeinstellung: ON (Ein)
BIOSConnect
BIOSConnect Aktiviert oder deaktiviert die Wiederherstellung des Cloud-Service-Betriebssystems, wenn das Hauptbetriebssystem nicht gestartet werden kann und die Anzahl der Ausfälle größer oder gleich dem Wert ist, der durch die Setup-Option „Schwellenwert für die automatische Betriebssystemwiederherstellung“ festgelegt ist.
	Standardeinstellung: ON (Ein)
Dell Auto OS Recovery Threshold	Dient zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist-Systemproblemlösung und des Dell OS Recovery Tools.
	Standardmäßig ist 2 voreingestellt.

Tabelle 14. System-Setup-Optionen – Menü „System Management“

Systemverwaltung
Service Tag Zeigt das Service-Tag des Computers an.
Asset Tag Erstellt ein Bestands-Tag für das System, das von einem IT-Administrator zur eindeutigen Identifizierung eines bestimmten Systems verwendet werden kann. Sobald das Bestands-Tag im BIOS festgelegt ist, kann es nicht mehr geändert werden.
AC Behavior
Wake on AC (Einschalten bei Netzstromanbindung)	Ermöglicht das Einschalten und Starten des Computers bei Netzstromanbindung.
	Standardeinstellung: OFF (Aus)
Wake on LAN/WLAN
Wake on LAN/WLAN Aktiviert oder deaktiviert die Funktion, dass der Computer über spezielle LAN/WLAN-Signale eingeschaltet werden kann.

Tabelle 15. System-Setup-Optionen – Menü „Keyboard“

Tastatur

Numlock EnableEnable Numlock (Numlock aktivieren) Aktiviert oder deaktiviert Numlock beim Starten des Computers.

Tabelle 15. System-Setup-Optionen – Menü „Keyboard“ (fortgesetzt)

Tastatur
	Standardeinstellung: ON (Ein)
Fn Lock Options
Fn Lock Options Aktiviert oder deaktiviert die Fn-Sperroption.
	Standardeinstellung: ON (Ein)
Lock Mode	Standardeinstellung: Lock Mode Secondary. Lock Mode Secondary = Wenn diese Option ausgewählt ist, werden mit den Tasten F1 bis F12 die sekundären Funktionen aufgerufen.
Keyboard Illumination
Keyboard Illumination Konfiguriert den Betriebsmodus für die Tastaturbeleuchtung.
	Standardmäßig ist die Option „Bright“ (Hell) ausgewählt.
Keyboard Backlight Timeout on AC
Keyboard Backlight Timeout on AC Konfiguriert den Timeoutwert für die Tastatur, wenn ein Netzadapter an den Computer angeschlossen ist. Der Wert für den Timeout der Tastaturhintergrundbeleuchtung greift nur, wenn die Hintergrundbeleuchtung aktiviert ist.
	Standardmäßig ist 1 Minute voreingestellt.
Keyboard Backlight Timeout on Battery
Keyboard Backlight Timeout on Battery	Konfiguriert den Timeoutwert für die Tastatur, wenn der Computer im Batteriebetrieb läuft. Der Wert für den Timeout der Tastaturhintergrundbeleuchtung greift nur, wenn die Hintergrundbeleuchtung aktiviert ist.
	Standardmäßig ist 1 Minute voreingestellt.
OROM Keyboard Access Aktiviert oder deaktiviert, ob während des Startvorgangs Option-ROM-Konfigurationsbildschirme über Tastaturbefehle aufgerufen werden können.
	Standardmäßig ist die Option „Enabled“ (Aktiviert) ausgewählt.
OROM Keyboard Access

Tabelle 16. System-Setup-Optionen – Menü „Pre-boot Behavior“

Verhalten vor dem Start
Adapter Warnings
Enable Adapter Warnings(Adapterwarnungen aktivieren)	Aktiviert oder deaktiviert die Anzeige von Warnmeldungen bezüglich des Adapters auf dem Computer, wenn Adapter mit zu geringer Stromkapazität erkannt werden.
	Standardeinstellung: ON (Ein)
Warnings and Errors
Warnings and Errors Wählt eine Aktion aus, wenn eine Warnung oder eine Fehlermeldung während des Starts angezeigt wird.
USB-C Warnings
Enable Dock Warning Messages Aktiviert oder deaktiviert Dockingstation-Warnmeldungen.
Fastboot

Tabelle 16. System-Setup-Optionen – Menü „Pre-boot Behavior“ (fortgesetzt)

Verhalten vor dem Start

Fastboot Konfiguriert die Geschwindigkeit des UEFI-Startvorgangs.Standardmäßig ist die Option „Thorough“ (Gründlich) ausgewählt.

Extend BIOS POST Time

Extend BIOS POST Time Konfiguriert die BIOS-POST-Ladezeit (Power-On Self-Test, Einschalt-Selbsttest).Standardmäßig ist 0 Sekunden voreingestellt.

MAC Address Pass-Through

MAC Address Pass-Through Diese Funktion ersetzt die externe NIC-MAC-Adresse (in unterstützten Dockingstationen oder Dongles) durch die vom Computer ausgewählte MAC-Adresse.Standardmäßig ist „System Unique MAC Address“ (systemeigene MAC-Adresse) ausgewählt.

Sign of Life

Frühe Anzeige des Logos Das Logo für Sign of Life wird angezeigt.

Standardeinstellung: ON (Ein)

Tabelle 17. System-Setup-Optionen – Menü „Virtualization“

Virtualisierung

Intel Virtualization Technology

Intel Virtualization Technology Aktiviert oder deaktiviert die Ausführung von VMM (Virtual Machine Monitor) auf dem Computer.

Standardeinstellung: ON (Ein)

VT for Direct I/O

Intel VT für direkte E/A aktivieren Aktiviert oder deaktiviert das Ausführen der Virtualisierungstechnologie für direkte I/O (VT-d). VT-d ist eine Intel Methode, die Virtualisierung für Memory Map IO bietet.

Standardeinstellung: ON (Ein)

Tabelle 18. System-Setup-Optionen – Menü „Leistung“

Leistung

Multi Core Support

Active Cores Ändert die Anzahl der CPU-Cores, die dem Betriebssystem zur Verfügung stehen.Der Standardwert ist die maximale Anzahl der Kerne.Standardmäßig ist die Option „All Cores“ (Alle Kerne) ausgewählt.

Intel SpeedStep

Enable Intel SpeedStep Technology Steuert, ob die Intel SpeedStep-Technologie die Prozessorspannung und Core-Frequenz dynamisch anpassen soll, um den durchschnittlichen Stromverbrauch und die Wärmeerzeugung zu reduzieren.Standardeinstellung: ON (Ein)

C-States Control

Enable C-State Control Aktiviert oder deaktiviert die CPU-Fähigkeit zum Aktivieren und Beenden des Energiesparmodus.Standardeinstellung: ON (Ein)

Tabelle 18. System-Setup-Optionen – Menü „Leistung“ (fortgesetzt)

Leistung
Enable Adaptive C-states for Discrete Graphics (Aktivieren von adaptiven C-Zuständen für separate Grafikkarten)	Ermöglicht es dem Computer, die hohe Nutzung einzelner Grafikkarten dynamisch zu erkennen und die Systemparameter für eine höhere Performance während dieser Zeit anzupassen.
	Standardeinstellung: ON (Ein)
Intel Turbo Boost Technology
Enable Intel Turbo Boost Technology Aktiviert oder deaktiviert den Intel TurboBoost-Modus des Prozessors. Wenn diese Option aktiviert ist, erhöht der Intel TurboBoost-Treiber die Leistung der CPU oder des Grafikprozessors.
Intel Hyper-Threading Technology
Enable Intel Hyper-Threading Technology Aktiviert oder deaktiviert den Intel Hyper-Threading-Modus des Prozessors. Wenn diese Option aktiviert ist, wird die Effizienz der Prozessorressourcen mittels Hyper-Threading erhöht, wenn auf jedem Core mehrere Threads ausgeführt werden.
Dynamic Tuning:Machine Learning
Enable Dynamic Tuning:Machine Learning Aktiviert oder deaktiviert die Funktionsfähigkeit des Betriebssystems, um die dynamische Energieanpassung auf Basis erkannter Workloads zu verbessern.

Tabelle 19. System-Setup-Optionen – Menü „Systemprotokolle“

Systemprotokolle

BIOS Event LogClear Bios Event Log Wählen Sie das Beibehalten oder Löschen von BIOS-Ereignissen.Standardmäßig ist die Option „Keep“ (Beibehalten) ausgewählt.

Thermal Event LogClear Thermal Event Log Wählen Sie das Beibehalten oder Löschen von Temperaturüberschreitungen.Standardmäßig ist die Option „Keep“ (Beibehalten) ausgewählt.

Power Event LogClear POWER Event Log Wählen Sie das Beibehalten oder Löschen von Stromversorgungsereignissen.Standardmäßig ist die Option „Keep“ (Beibehalten) ausgewählt.

Löschen von CMOS-Einstellungen

Info über diese Aufgabe

VORSICHT: Durch das Löschen der CMOS-Einstellungen werden die BIOS-Einstellungen auf Ihrem Computer zurückgesetzt.

Schritte

1. Schalten Sie den Computer aus.
2. Entfernen Sie die Bodenabdeckung.

ANMERKUNG: Die Batterie muss von der Systemplatine getrennt werden. Siehe Schritt 4 unter Entfernen der Bodenabdeckung.

1. Halten Sie den Betriebsschalter 5 Sekunden lang gedrückt, um den Reststrom abzuleiten.

2. Bevor Sie den Computer einschalten, befolgen Sie die Schritte unter Installieren der Bodenabdeckung.

3. Schalten Sie den Computer ein.

Löschen von BIOS- (System-Setup) und

Systemkennwörtern

Info über diese Aufgabe

Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen.

ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung.

Info über diese Aufgabe

Die SupportAssist-Diagnose (auch als ePSA-Diagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die SupportAssist-Diagnose ist in das BIOS integriert und wird intern vom BIOS gestartet. Die SupportAssist-Diagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen. Sie ermöglicht Ihnen Folgendes:

• Tests automatisch oder im interaktiven Modus durchführen
  ●Tests wiederholen
• Testergebnisse anzeigen oder speichern
• Gründliche Tests durchführen, um weitere Testoptionen und Zusatzinformationen über die fehlerhaften Geräte zu erhalten
• Statusmeldungen anzeigen, die angeben, ob Tests erfolgreich abgeschlossen wurden
• Fehlermeldungen anzeigen, die angeben, ob während des Tests Probleme aufgetreten sind

ANMERKUNG: Einige Tests gelten für bestimmte Geräte und erfordern Benutzeraktionen. Stellen Sie sicher, dass Sie am Computer sind, wenn die Diagnosetests durchgeführt werden.

Weitere Informationen finden Sie unter SupportAssist Pre-Boot System Performance Check.

Suchen Sie die Service-Tag-Nummer oder den Express-Service-Code Ihres Dell Computers.

Ihr Dell Computer wird eindeutig durch eine Service-Tag-Nummer oder einen Express-Service-Code identifiziert. Um die relevanten Supportressourcen für Ihren Dell Computer anzuzeigen, empfehlen wir die Eingabe der Service-Tag-Nummer oder des Express-Servicecodes unter www.dell.com/support.

Weitere Informationen dazu, wie Sie die Service-Tag-Nummer Ihres Computers finden, finden Sie unter Suchen der Service-Tag-Nummer Ihres Dell Laptops.

Systemdiagnoseanzeigen

Akkuzustandsanzeige

Zeigt den Strom- und Akkuladestatus an.

Stetig weiß leuchtend – Der Netzadapter ist angeschlossen und der Akku verfügt über mehr als 5 % Ladekapazität.

Gelb – Der Computer läuft im Akkubetrieb und der Akku verfügt über weniger als 5 % Ladekapazität.

Off (Aus)

• Der Netzadapter ist angeschlossen und der Akku ist vollständig aufgeladen.
• Der Computer läuft im Akkubetrieb und der Akku verfügt über mehr als 5 % Ladekapazität.
• Computer befindet sich im Standby- oder Schlafmodus oder ist ausgeschaltet.

Die Stromversorgungs- und Batteriezustandsanzeige blinkt gelb und es ertönen Signaltoncodes, die auf Fehler hinweisen.

Zum Beispiel blinkt die Betriebs-/Akkuzustandsanzeige zwei Mal gelb, gefolgt von einer Pause und dann drei Mal weiß, gefolgt von einer Pause. Dieses 2,3-Muster läuft weiter, bis der Computer ausgeschaltet ist, und zeigt an, dass kein Speicher oder RAM erkannt wird.

Die folgende Tabelle zeigt verschiedene Strom-/Akkustatusanzeigemuster und die zugeordneten Probleme.

Tabelle 20. LED-Codes

Diagnoseanzeigecodes Problembeschreibung
1,1 Fehler bei der TPM-Erkennung
1,2 Nicht behebbarer SPI-Flash-Fehler
1,5 i-Fuse-Fehler
1,6 Interner EC-Fehler
2,1 Prozessorfehler
2,2 Hauptplatine: BIOS- oder RC	M-Fehler(schreibgeschützter Speicher)
2,3 Kein Speicher oder RAM (Random Access Memory) erkannt
2,4 Speicher oder RAM-Fehler (Random Access Memory)
2,5 Unzulässiger Speicher installiert
2,6 Systemplatinen- oder Chipsatzfehler
2,7 Anzeigefehler: SBIOS-Meldung
2,8 Anzeigefehler: Erkennung eines Fehlers bei der Stromschiene durch den EC
3,1 Fehler der Knopfzellenbatterie
3,2 PCI-, Grafikkarten-, Chipfehler
3,3 BIOS-Recovery Image nicht gefunden
3,4 Recovery Image gefunden aber ungültig
3,5 Stromschienenfehler
3,6 System-BIOS-Aktualisierung unvollständig
3,7 Management Engine (ME)-Fehler

Integrierter Selbsttest für die Systemplatine (M-BIST)

Info über diese Aufgabe

M-BIST ist ein integrierter Selbsttest, der als Diagnosetool dient und die Genauigkeit der Diagnose von Fehlern des in die Systemplatine integrierten Controllers verbessert. Der M-BIST muss manuell vor dem POST eingeleitet werden und kann auf auch auf einem abgestürzten System durchgeführt werden.

Um den integrierten Selbsttest (M-BIST) der Systemplatine aufzurufen, führen Sie die folgenden Schritte aus:

1. Halten Sie sowohl die M-Taste sowie den Netzschalter gedrückt, um den M-BIST einzuleiten.
2. Die Batteriestatusanzeige leuchtet gelb, wenn die Systemplatine fehlerhaft ist.
3. Tauschen Sie die Systemplatine aus, um das Problem zu beheben.

ANMERKUNG: Die Batteriestatus-LED leuchtet nicht, wenn die Systemplatine ordnungsgemäß funktioniert.

Wiederherstellen des Betriebssystems

Wenn das Betriebssystem auf Ihrem Computer auch nach mehreren Versuchen nicht gestartet werden kann, wird automatisch Dell SupportAssist OS Recovery gestartet.

Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows 10 vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. Mit dem Tool können Sie eine Diagnose von Hardwareproblemen durchführen, Ihren Computer reparieren, Dateien sichern oder Ihren Computer auf Werkseinstellungen zurücksetzen.

Sie können das Tool auch über die Dell Supportwebsite herunterladen, um Probleme mit Ihrem Computer zu beheben, wenn das primäre Betriebssystem auf dem Computer aufgrund von Software- oder Hardwareproblemen nicht gestartet werden kann.

Weitere Informationen über Dell SupportAssist OS Recovery finden Sie im Benutzerhandbuch zu Dell SupportAssist OS Recovery unter www.dell.com/support.

Aktualisieren des BIOS

Info über diese Aufgabe

Sie müssen evtl. das BIOS aktualisieren, wenn eine Aktualisierung verfügbar ist oder die Systemplatine ausgetauscht wurde.

Befolgen Sie die folgenden Schritte, um das BIOS zu aktualisieren:

WARNUNG: BitLocker sollte vor der Aktualisierung des BIOS deaktiviert werden, andernfalls wird der BitLocker-Wiederherstellungsschlüssel nach der Aktualisierung benötigt.

Schritte

1. Schalten Sie den Computer ein.
2. Rufen Sie die Website www.dell.com/support auf.
3. Klicken Sie auf Product Support, geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit.

ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Computermodell.

1. Klicken Sie auf Drivers & downloads (Treiber und Downloads) > Find it myself (Selbst suchen).
2. Wählen Sie das Betriebssystem aus, das auf Ihrem Computer installiert ist.
3. Führen Sie auf der Seite einen Bildlauf nach unten durch und erweitern Sie BIOS.
4. Klicken Sie auf Download (Herunterladen), um die neueste BIOS-Version für Ihren Computer herunterzuladen.
5. Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die BIOS-Updatedatei gespeichert haben.
6. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm.

Nächste Schritte

Weitere Informationen zum Aktualisieren des BIOS über das F12-Einmalstartmenü finden Sie unter https://www.dell.com/support/article/sln305230.

Aktualisieren des BIOS (USB-Stick)

Schritte

1. Befolgen Sie das Verfahren von Schritt 1 bis Schritt 7 unter Aktualisieren des BIOS zum Herunterladen der aktuellen BIOS-Setup-Programmdatei.
2. Erstellen Sie ein startfähiges USB-Laufwerk. Weitere Informationen finden Sie im Knowledge-Base-Artikel SLN143196 unter www.dell.com/support.
3. Kopieren Sie die BIOS-Setup-Programmdatei auf das startfähige USB-Laufwerk.
4. Schließen Sie das startfähige USB-Laufwerk an den Computer an, auf dem Sie die BIOS-Aktualisierung durchführen möchten.
5. Starten Sie den Computer neu und drücken Sie F12, wenn das Dell Logo auf dem Bildschirm angezeigt wird.
6. Starten Sie das USB-Laufwerk über das One Time Boot Menu.
7. Geben Sie den Namen der BIOS-Setup-Programmdatei ein und drücken Sie Eingabe.
8. Die BIOS Update Utility (Dienstprogramm zur BIOS-Aktualisierung) wird angezeigt. Befolgen Sie die Anweisungen auf dem Bildschirm, um die BIOS-Aktualisierung abzuschließen.

Sicherungsmedien und Wiederherstellungsoptionen

Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen).

Ein- und Ausschalten des WLAN

Info über diese Aufgabe

Wenn Ihr Computer aufgrund von WLAN-Verbindungsproblemen keinen Zugriff auf das Internet hat, können Sie das WLAN aus- und wieder einschalten. Das folgende Verfahren enthält Anweisungen dazu, wie Sie das WLAN aus- und wieder einschalten:

ANMERKUNG: Manche Internetdienstanbieter (Internet Service Providers, ISPs) stellen ein Modem/Router-Kombigerät bereit.

Schritte

1. Schalten Sie den Computer aus.
2. Schalten Sie das Modem aus.
3. Schalten Sie den WLAN-Router aus.
4. Warten Sie 30 Sekunden.
5. Schalten Sie den WLAN-Router ein.
6. Schalten Sie das Modem ein.
7. Schalten Sie den Computer ein.

Reststromentladung

Info über diese Aufgabe

Reststrom ist die restliche statische Elektrizität, die auf dem Computer verbleibt, auch wenn er ausgeschaltet und die Batterie von der Hauptplatine getrennt wurde. Das folgende Verfahren liefert eine Anleitung für das Entladen von Reststrom.

Schritte

1. Schalten Sie den Computer aus.
2. Entfernen Sie die Bodenabdeckung.

ANMERKUNG: Die Batterie muss von der Hauptplatine getrennt werden (siehe Schritt 4 in Entfernen der Bodenabdeckung).

1. Halten Sie den Betriebsschalter 5 Sekunden lang gedrückt, um den Reststrom abzuleiten.
2. Bringen Sie die Bodenabdeckung an.
3. Schalten Sie den Computer ein.

Hilfe erhalten und Kontaktaufnahme mit Dell

Selbsthilfe-Ressourcen

Mithilfe dieser Selbsthilfe-Ressourcen erhalten Sie Informationen und Hilfe zu Dell-Produkten:

Tabelle 21. Selbsthilfe-Ressourcen

Selbsthilfe-Ressourcen Ort der Ressource
Informationen zu Produkten und Dienstleistungen von Dellwww.dell.com
My Dell-App
Tipps
Support kontaktieren Geben Sie in der Windows-Suche Contact Support ein unddrücken Sie die Eingabetaste.
Onlinehilfe für Betriebssystemwww.dell.com/support/windows	www.dell.com/support/linux
Greifen Sie auf Top-Lösungen, Diagnosen, Treiber und Downloads zu und erfahren Sie mithilfe von Videos, Handbüchern und Dokumenten mehr über Ihren Computer.	Ihr Dell Computer wird eindeutig durch eine Service-Tag-Nummer oder einen Express-Service-Code identifiziert. Um die relevanten Supportressourcen für Ihren Dell Computer anzuzeigen, geben Sie unterwww.dell.com/supportdie Service-Tag-Nummer oder den Express-Servicecode ein.Weitere Informationen dazu, wie Sie das Service-Tag Ihres Computers finden, finden Sie unterSuchen des Service-Tags Ihres Computers.
Dell Knowledge-Base-Artikel zu zahlreichen Computerthemen.	1. Rufen Sie die Websitewww.dell.com/supportauf.2. Wählen Sie in der Menüleiste oben auf der Support-Seite dieOptionSupport>Knowledge Baseaus.3. Geben Sie in das Suchfeld auf der Seite in der Wissensdatenbank das Schlüsselwort, das Thema oder die Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen.

Kontaktaufnahme mit Dell

Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell.

ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/Ihrer Region eventuell nicht verfügbar.
ANMERKUNG: Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog finden.
