Produkttyp	LED-Solarstrahler mit Bewegungsmelder
Modell	IAN 300304
Marke	Livarno Lux
Betriebsspannung	7,4 V DC
Akku	Lithium-Ionen 7,4 V, 1800 mAh (nicht austauschbar)
Lampe	9 x max. 1 W LED
Schutzklasse	III
Solarzelle	Polykristallin, 3,5 W, ca. 21 x 16 x 1,6 cm
Dämmerungsschalterbereich	Einstellbar ca. 5 lx bis 20.000 lx
Leuchtdauer	Einstellbar 5 s (±2 s) bis 5 min (±1 min)
Reichweite Bewegungsmelder	Max. 12 m (wetterabhängig)
Erfassungswinkel	Ca. 180°
Schutzart	IP44 (spritzwassergeschützt)
Gewicht	Ca. 635 g
Abmessungen (Strahler)	Ca. 11,4 x 14 x 15,6 cm
Montagehöhe	1,8–2,5 m
Lieferumfang	1 Strahler, 1 Solarzelle, Schrauben, Dübel, Bedienungsanleitung
Ladezeit (volle Sonne)	4–6 Tage für volle Ladung
Reinigungshinweise	Mit einem fusselfreien, feuchten Tuch und mildem Reinigungsmittel reinigen; von Schnee und Eis freihalten
Sicherheitshinweise	Verpackung von Kindern fernhalten; nicht für gewerbliche Nutzung; Leuchtmittel nicht austauschbar; 0,5 m Abstand zu beleuchteten Materialien einhalten
Verfügbarkeit von Ersatzteilen	Akku nicht austauschbar; keine Ersatzteile angegeben
Garantie	3 Jahre ab Kaufdatum

Häufig gestellte Fragen - IAN 300304 Livarno Lux

Wie lade ich den Akku auf?

Schalten Sie den Ein-/Aus-Schalter auf AUS, verbinden Sie den Stecker des Solarkabels mit dem Strahler und positionieren Sie die Solarzelle in direktem Sonnenlicht. Bei gleichmäßiger Sonneneinstrahlung ist der Akku in 4–6 Tagen vollständig geladen.

Wie montiere ich den Strahler richtig?

Verwenden Sie die Montagehalterung als Schablone zum Bohren der Löcher, befestigen Sie sie mit den mitgelieferten Dübeln und Schrauben, und fixieren Sie dann den Strahler mit dem Gelenk, der Feder- und der Unterlegscheibe. Stellen Sie sicher, dass der Bewegungsmelder ein freies Erfassungsfeld hat.

Wie montiere ich die Solarzelle?

Wählen Sie einen Standort mit maximaler direkter Sonneneinstrahlung, idealerweise nach Süden ausgerichtet mit einer Neigung von 30°–40°. Verwenden Sie die mitgelieferten Schrauben und Dübel durch die Montageplatte. Verbinden Sie den Stecker des Solarkabels mit dem Strahler.

Wie kann ich die Leuchtdauer einstellen?

Drehen Sie den Drehregler TIME (18) am Bewegungsmelder im Uhrzeigersinn, um die Dauer von ca. 5 s (±2 s) auf 5 min (±1 min) zu erhöhen.

Wie stelle ich die Empfindlichkeit des Bewegungsmelders ein?

Drehen Sie den Drehregler SENS (17) im Uhrzeigersinn, um die Empfindlichkeit zu erhöhen. Beachten Sie, dass der Melder bei niedrigen Außentemperaturen empfindlicher auf Körperwärme reagiert.

Was macht der LUX-Regler?

Der LUX-Regler (16) stellt die Tageslichtstärke ein, bei der der Bewegungsmelder aktiviert wird. Drehen Sie im Uhrzeigersinn für hellere Bedingungen (bis ca. 20.000 lx) oder gegen den Uhrzeigersinn für dunklere Bedingungen (bis ca. 5 lx).

Wie richte ich den Bewegungsmelder aus?

Lockern Sie die Befestigungsschrauben, stellen Sie LUX auf die dunkelste Position, richten Sie den Melder auf den gewünschten Bereich aus, gehen Sie durch die Erfassungszone, um zu testen, ziehen Sie dann die Schrauben fest und stellen Sie LUX auf die gewünschte Tageslichtschwelle ein.

Was tun, wenn das Produkt nicht angeht?

Überprüfen Sie, ob der Ein-/Aus-Schalter auf EIN steht, stellen Sie den LUX-Regler auf eine hellere Einstellung, reinigen oder richten Sie den Bewegungsmelder neu aus, erhöhen Sie die Sensorempfindlichkeit oder laden Sie den Akku auf.

Warum flackert das Licht?

Flackern deutet oft auf einen fast entladenen Akku hin. Laden Sie den Akku, indem Sie die Solarzelle direktem Sonnenlicht aussetzen.

Wie reinige und lagere ich das Produkt?

Drücken Sie den Ein-/Aus-Schalter auf AUS, wenn das Produkt nicht verwendet wird. Reinigen Sie den Bewegungsmelder und die Solarzelle regelmäßig mit einem fusselfreien, leicht feuchten Tuch und mildem Reinigungsmittel. Halten Sie das Produkt im Winter frei von Schnee und Eis.

BEDIENUNGSANLEITUNG IAN 300304 Livarno Lux

Montage-, Bedienungs- und Sicherheitshinweise

HR

LED SOLARNI REFLEKTOR

Upute za montažu, uporabu i sigurnost

GR CY

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise

Seite

Legende der verwendeten Piktogramme......Seite 38

Einleitung......Seite 38

Bestimmungsgemäße Verwendung......Seite 38

Teilebeschreibung......Seite 38

Lieferumfang......Seite 38

Technische Daten......Seite 38

Sicherheitshinweise......Seite 39

Sicherheitshinweise für Batterien/Akkus......Seite 39

Funktionsweise......Seite 40

Akku aufladen......Seite 40

Montage......Seite 40

Spot montieren......Seite 40

Solarzelle montieren....Seite 41

Inbetriebnahme......Seite 41

Bewegungsmelder ein-/ausschalten......Seite 41

Leuchtdauer einstellen....Seite 41

Empfindlichkeit des Sensors einstellen....Seite 42

Lichtempfindlichkeit einstellen....Seite 42

Bewegungsmelder ausrichten....Seite 42

Reinigung und Lagerung......Seite 42

Fehlerbehebung......Seite 42

Entsorgung......Seite 43

Garantie......Seite 43

Legende der verwendeten Piktogramme
	Gleichstrom		Schutzklasse III
	Erfassungsreichweite des Bewegungsmelders ca. 12 m (witterungsabhängig)		Spritzwassergeschützt (IP44)

LED-Solarstrahler

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt ist zur Anwendung im Außenbereich bestimmt. Das Produkt ist nur für den privaten Gebrauch und nicht für den gewerblichen Einsatz oder für andere Einsatzbereiche bestimmt.

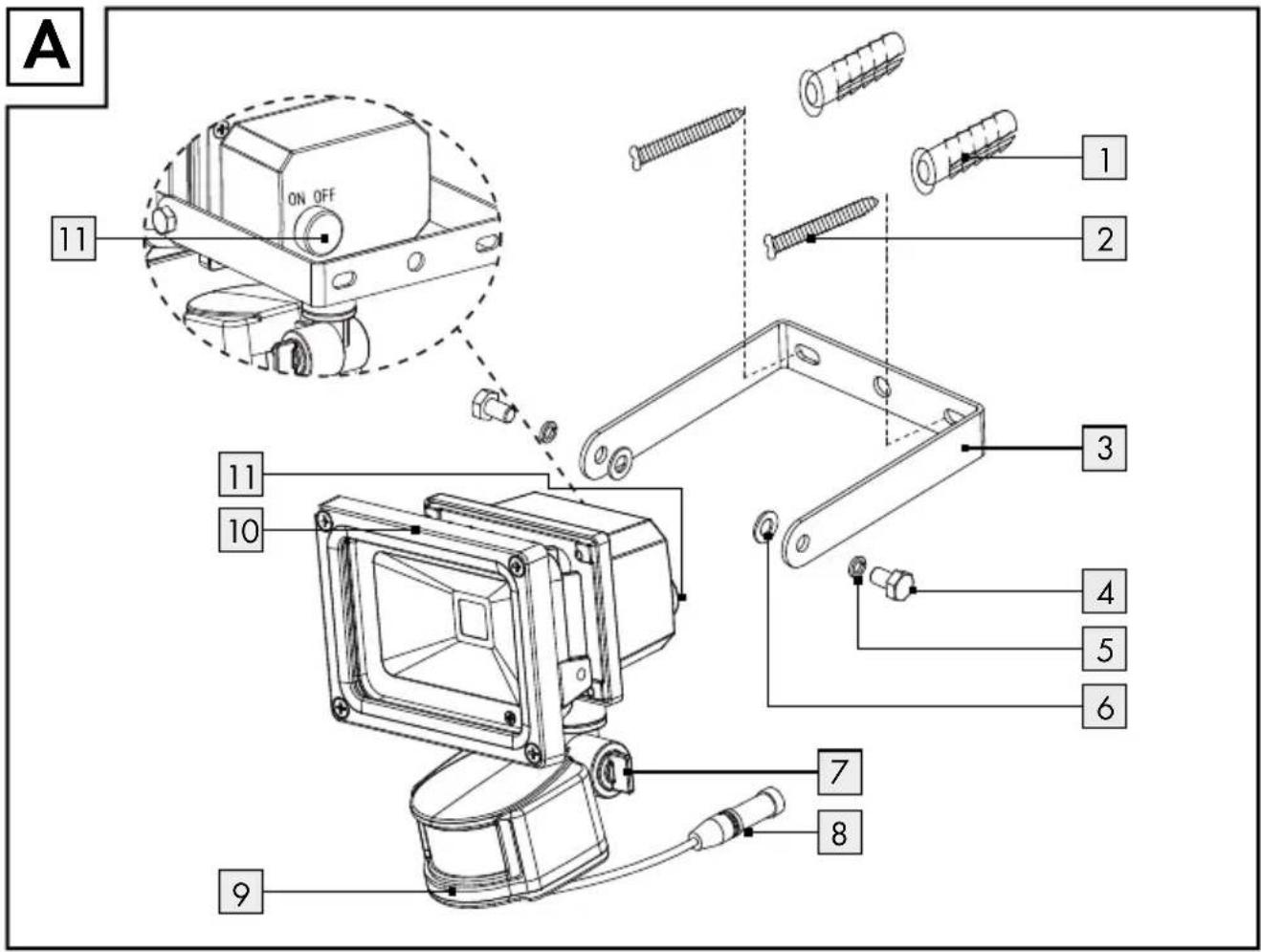

- Teilebeschreibung

1 Dübel (Montagematerial für Spot, ∅ 9 mm)
2 Schraube (Montagematerial für Spot, ∅ 6 x 40 mm)
3 Montagehalterung
4 Drehgelenk
5 Federscheibe
6 Unterlegscheibe
7 Befestigungsschraube

8 Solarstrombuchse
9 Bewegungsmelder
10 Spot
11 EIN-/AUS-Schalter
12 Solarzelle
13 Schraube (Montagematerial für Solarzelle, ∅ 4 x 34 mm)
14 Solarkabelstecker
15 Dübel (Montagematerial für Solarzelle, ∅ 6 mm)
16 Drehregler LUX
17 Drehregler SENS
18 Drehregler TIME

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts.

1 Spot
1 Solarzelle
2 Schrauben (Montagematerial für Spot, ∅ 6 x 40 mm)
4 Schrauben (Montagematerial für Solarzelle, ∅ 4 x 34 mm)
2 Dübel (Montagematerial für Spot, ∅ 9 mm)
4 Dübel (Montagematerial für Solarzelle, ∅ 6 mm)
1 Bedienungsanleitung

TechnischeDaten

Betriebsspannung: 7,4 V (Gleichstrom)

Lithium-Ionen-Akku:7,4V (Gleichstrom), 1800 mAh (nicht austauschbar)

Leuchtmittel: 9 x max. 1 W

Schutzklasse: III/

Solarzelle: Polykristallin, 3,5 W/

$$ 1 4, 5 \mathrm{V}, 2 1 \times 1 6 \times 1, 6 \mathrm{cm} $$

(ohne Montageplatte)

Dämmerungsschalter:einstellbarvon

$$ \mathrm{ca.} 5 \mid x - 2 0. 0 0 0 \mid x $$

Leuchtdauer: einstellbar von 5s +/-2s bis

$$ 5 \mathrm{min} + / - 1 \mathrm{min} $$

Spot:

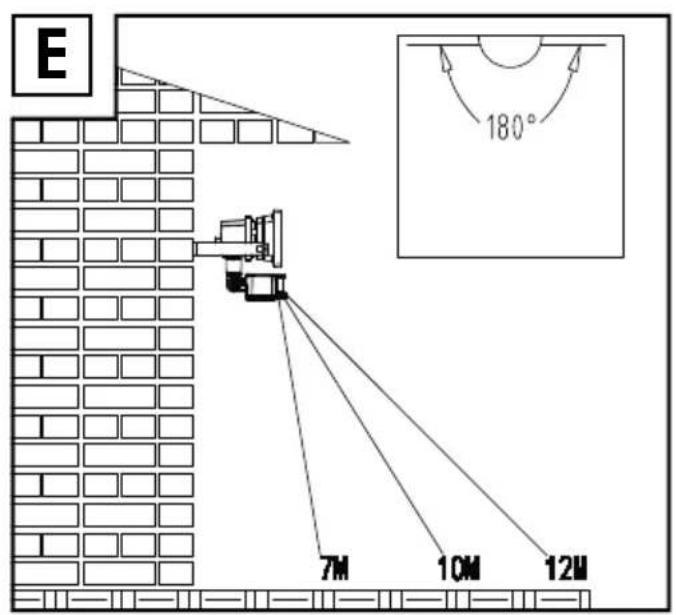

Bewegungsmelder: Reichweite: max. 12 m, Erfassungswinkel: ca. 180°

Schutzgrad: IP44 (spritzwassergeschützt)

Gewicht: ca. 635 g

Abmessungen: ca. 11,4 x 14 x 15,6 cm

Projektionsfläche: max. 11,4 x 15,6 cm

Montagehöhe: max. 1,8–2,5 m

Sicherheitshinweise

⚠️ WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEIN-KINDER UND KINDER! Lassen

Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

LEBENSGEFAHR! Halten Sie Kinder während der Montage vom Arbeitsbereich fern. Zum Lieferumfang gehört eine Vielzahl von Schrauben und anderen Kleinteilen. Diese können beim Verschlucken oder Inhalieren lebensgefährlich sein.
Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder

dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Verwenden Sie das Produkt nicht, wenn Sie irgendwelche Beschädigungen feststellen.
■ Die Leuchtmittel sind nicht austauschbar.
Sollten die Leuchtmittel am Ende ihrer Lebensdauer ausfallen, muss das ganze Produkt ersetzt werden.

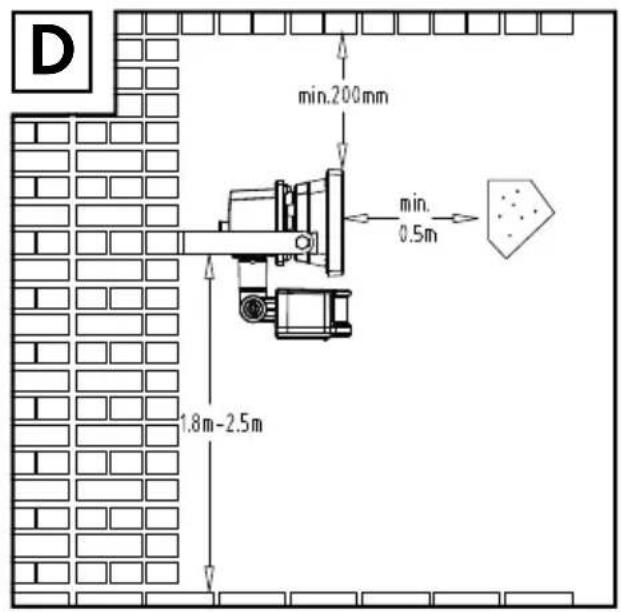

BRANDGEFAHR! Montieren Sie das Produkt mit einer Entfernung von mindestens 0,5 m zu angestrahlten

Materialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.

VORSICHT! VERLETZUNGSGE-

FAHR! Ein beschädigtes Lampenglas ist vor einer weiteren Benutzung

der Leuchte zu ersetzen.

Sicherheitshinweise für Batterien / Akkus

LEBENSGEFAHR! Halten Sie Batterien/Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals wieder auf. Schließen Sie Batterien /

Akkus nicht kurz und / oder öffnen Sie diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.

■ Werfen Sie Batterien/Akkus niemals in Feuer oder Wasser.
- Setzen Sie Batterien/Akkus keiner mechanischen Belastung aus.

Risiko des Auslaufens von Batterien / Akkus

Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien / Akkus einwirken können z. B. auf Heizkörpern / direkte Sonneneinstrahlung.
Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf!

SCHUTZHANDSCHUHE TRA-

GEN! Ausgelaufene oder beschädigte Batterien / Akkus können bei Berührung mit der Haut Verätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Dieses Produkt hat einen eingebauten Akku, welcher nicht durch den Benutzer ersetzt werden kann. Der Ausbau oder Austausch des Akkus darf nur durch den Hersteller oder seinen Kunden-dienst oder eine ähnlich qualifizierte Person erfolgen, um Gefährdungen zu vermeiden. Bei der Entsorgung ist darauf hinzuweisen, dass dieses Produkt einen Akku enthält.

●Funktionsweise

Die Solarzelle 12 wandelt bei Sonneneinstrahlung das Licht in elektrische Energie um und speichert diese über die angeschlossene Solarstrombuchse 8 im eingebauten Akku. Bei vollständig geladenem Akku beträgt die Leuchtdauer ca. 1,3 Stunden. Vor der ersten Inbetriebnahme muss der Akku geladen sein (siehe Kapitel „Akku aufladen“).

- Akkuaufladen

Bei Auslieferung ist der Akku vollständig geladen. Durch Lagerung kann der Akku bei Inbetriebnahme teilentladen sein. Laden Sie aus diesem Grund den Akku vor der ersten Inbetriebnahme vollständig auf.

Akku mit Solarzelle aufladen

□ Bringen Sie den EIN- / AUS-Schalter 11 in die Position OFF, um den Ladevorgang durch das Einschalten des Produkts nicht zu beeinträchtigen.
□ Stecken Sie den Solarkabelstecker 14 des Kabels der Solarzelle in die Solarstrombuchse 8 des Spots 10. Platzieren Sie die Solarzelle 12 wie unter „Solarzelle montieren“ beschrieben.

Hinweis: Nach 4 bis 6 Tagen mit guter Sonneneinstrahlung ist der Akku wieder aufgeladen. Die Dauer des Ladevorganges ist abhängig von dem Ladezustand des Akkus sowie der Qualität der Sonneneinstrahlung.

● Montage

Hinweis: Entfernen Sie vollständig das Verpackungsmaterial.

Entscheiden Sie vor der Montage, wo Sie die Solarzelle 12 und den Spot 10 montieren. Die Solarzelle 12 und der Spot 10 können unabhängig voneinander montiert werden, müssen aber nach der Montage mit der ca. 3 m langen Netzleitung der Solarzelle 12 verbunden werden. Verlegen Sie nach der Montage die Netzleitung so, dass sie keinerlei mechanischen Belastungen ausgesetzt ist. Verwenden Sie zur Befestigung der Netzleitung handelsübliche Installationsmaterialien wie z. B. Kabelschellen oder Kabelkanal, um Beschädigungen der Kabelisolation zu vermeiden.

Hinweis: Das im Lieferumfang enthaltene Befestigungsmaterial ist für übliches, festes Mauerwerk geeignet. Für andere Untergründe benötigen Sie möglicherweise andere Befestigungsmaterialien. Ziehen Sie ggf. eine Fachkraft zu Rate.

Spot montieren

Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie in die Wand bohren. Verwenden Sie eine Bohrmaschine, um die Löcher in das Mauerwerk zu bohren. Beachten Sie die Sicherheitshinweise aus den Bedien- und Sicherheitshinweisen der Bohrmaschine. Ansonsten drohen Tod oder Verletzungsgefahr durch Stromschlag.

Achten Sie bei der Auswahl des Montageortes für den Spot 10 auf folgende Dinge:

Stellen Sie sicher, dass der Spot 10 den gewünschten Bereich ausleuchtet. Sie können den Spot 10 bewegen.
Stellen Sie sicher, dass der Bewegungsmelder den gewünschten Bereich erfasst. Der Bewegungsmelder 9 hat einen Erfassungsbereich von max. 12 m, bei einem Erfassungswinkel von ca. 180 ° (abhängig von der Montagehöhe – ideal ist eine Höhe von 1,8–2,5 m).
Achten Sie darauf, dass der Bewegungsmelder 9 nachts nicht von Straßenbeleuchtung

angestrahlt wird. Dies kann die Funktion beeinträchtigen.

☐ Schrauben Sie das Drehgelenk 4 los, um die Montagehalterung 3 vom Spot 10 zu entfernen.
□ Verwenden Sie die Montagehalterung 3, um die Position der zwei äußeren Bohrlöcher zu markieren.
☐ Bohren Sie die Löcher und befestigen Sie die Montagehalterung 3 mit den mitgelieferten Dübeln 1 und Schrauben 2.
☐ Befestigen Sie nun den Spot 10 an der Montagehalterung 3 mit dem zuvor entfernten Drehgelenk 4, der Feder-5 und Unterlegscheibe 6. Vergewissern Sie sich, dass die Feder-5 und Unterlegscheibe 6 so positioniert sind wie in Abbildung A dargestellt.

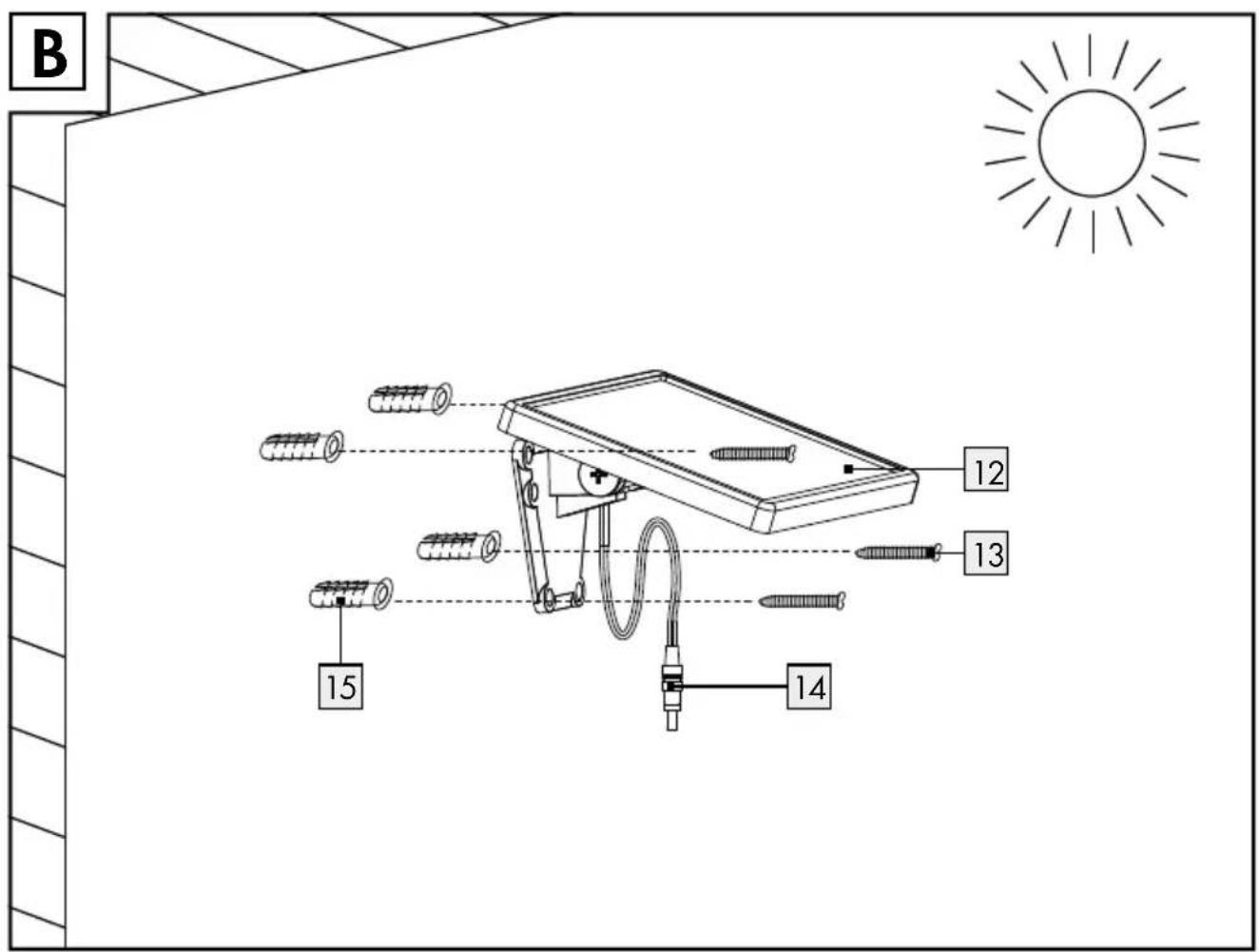

Solarzelle montieren

Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie in die Wand bohren. Verwenden Sie eine Bohrmaschine, um die Löcher in das Mauerwerk zu bohren. Beachten Sie die Sicherheitshinweise aus den Bedien- und Sicherheitshinweisen der Bohrmaschine. Ansonsten drohen Tod oder Verletzungsgefahr durch Stromschlag.

Achten Sie bei der Auswahl des Montageortes für die Solarzelle 12 auf folgende Dinge:

☐DieSolarzelle 12 benötigt möglichst direkte Sonneneinstrahlung. Auch eine teilweise Beschattung der Solarzelle 12 während des Tages kann die Aufladung erheblich beeinträchtigen.

Himmelsrichtung:

Optimal ist eine Ausrichtung nach Süden. Wählen Sie eher eine Ausrichtung mit leichten Abweichungen nach Westen als mit leichten Abweichungen nach Osten.

Horizontale Ausrichtung:

Die horizontale Ausrichtung der Solarzelle ist abhängig vom geographischen Breitengrad des

Montageortes. Als ideal gilt in Mitteleuropa ein Winkel von 30°-40°.

Eine Montageplatte mit 6 Bohrungen befindet sich auf der Rückseite der Solarzelle 12.

Montieren Sie die Solarzelle 12 am für sie vorgesehenen Ort. Verwenden Sie hierzu die 4 kleinen Schrauben 13 und Dübel 15. Je nach Montageort können Sie dafür die vier passendsten Bohrungen in der Montageplatte verwenden; idealerweise benutzen Sie die beiden Bohrungen ganz links und ganz rechts (siehe Abb. B).
□ Verlegen Sie dann den Solarkabelstecker 14 und stecken Sie ihn in die Solarstrombuchse 8 des Spots 10.
□ Verbinden Sie Solarzelle 12 und Montageplatte anhand des Drehgelenks. Richten Sie die Solarzelle 12 so aus, dass sie möglichst direkter Sonneneinstrahlung ausgesetzt ist.

●Inbetriebnahme

●Bewegungsmelder ein-/ausschalten

Drücken Sie den EIN-/AUS-Schalter 11 in die Position ON, um den Bewegungsmelder 9 einzuschalten.
Drücken Sie den EIN-/AUS-Schalter 11 in die Position OFF, um den Bewegungsmelder 9 auszuschalten.

Leuchtdauereinstellen

Drehen Sie den Drehregler TIME 18 auf der Unterseite des Bewegungsmelders 9 im Uhrzeigersinn, um die Beleuchtungsdauer zu erhöhen. Die Beleuchtungsdauer können Sie in einem Zeitfenster von ca. 5s +/-2s bis 5 min +/-1min einstellen.

Empfindlichkeit des Sensors einstellen

Drehen Sie den Drehregler SENS 17 auf der Unterseite des Bewegungsmelders 9 im Uhrzeigersinn, um die Empfindlichkeit des Sensors zu erhöhen.

Hinweis: Der Bewegungsmelder erfasst Wärmestrahlung. Er reagiert bei niedrigen Außentemperaturen empfindlicher auf Körperwärme als bei warmen Außentemperaturen. Achten Sie darauf, ggf. die Empfindlichkeit des Sensors im Lauf der Jahreszeiten zu regulieren.

●Lichtempfindlichkeiteinstellen

Drehen Sie den Drehregler LUX 16 auf der Unterseite des Bewegungsmelders 9 im Uhrzeigersinn, um die Lichtempfindlichkeit zu erhöhen. In der Position reagiert der Bewegungsmelder nur bei dunkler Nacht (ca. 5 lx). In der Position reagiert der Bewegungsmelder auch bei Tageslichtniveau, solange ca. 20.000 lx nicht überschritten werden.

Bewegungsmelderausrichten

☐ Lösen Sie die Befestigungsschraube 7 des Bewegungsmelders 9.
Drehen Sie den Drehregler LUX 16 auf die Position ☐. Richten Sie den Bewegungsmelder in die zentrale Richtung des gewünschten Erfassungsbereichs.
□ Bewegen Sie sich im Erfassungsbereich, bis Sie mit dem Ansprechverhalten des Bewegungsmelders zufrieden sind. Verändern Sie dazu die Position des Drehreglers SENS ^17 oder die Ausrichtung des Bewegungsmelders.
☐ Ziehen Sie die Befestigungsschraube 7 wieder fest, um die Einstellungen zu fixieren.
Drehen Sie den Drehregler LUX 16 in die gewünschte Position. Ermitteln Sie diese während der Dämmerungszeit, in der der Spot 10 reagieren soll. Drehen Sie den Drehregler

LUX ^16 langsam im Uhrzeigersinn, bis er auf Bewegung im Erfassungsbereich reagiert.

- Reinigung und Lagerung

Drücken Sie den EIN-/AUS-Schalter 11 in die Position OFF, wenn Sie das Produkt nicht benutzen und lagern wollen.
□ Untersuchen Sie den Bewegungsmelder 9 und die Solarzelle 12 regelmäßig auf Verschmutzungen. Beseitigen Sie diese, um eine einwandfreie Funktion des Produkts zu gewährleisten.
□ Halten Sie das Produkt, insbesondere die Solarzelle, im Winter schnee- und eisfrei.
□ Reinigen Sie das Produkt mit einem fusselfreien, leicht angefeuchteten Tuch und mildem Reinigungsmittel.

●Fehlerbehebung

● = Fehler

©=Ursache

O=Lösung

● = Das Produkt schaltet nicht ein.

● = Der EIN-/AUS-Schalter ^11 steht in der Position OFF.

O = Drücken Sie den EIN-/AUS-Schalter 11 in die Position ON.

●=DerDrehreglerLUX 16 ist zu dunkel eingestellt.

O = Stellen Sie den Drehregler LUX16 heller ein.

●=DerBewegungsmelder 9 ist verschmutzt oder falsch ausgerichtet.

O = Reinigen Sie den Bewegungsmelder9 oder richten Sie ihn neu aus.

● = Die Empfindlichkeit des Bewegungsmelders9 ist zu niedrig.

O = Stellen Sie die Empfindlichkeit des Bewegungsmelders 9 neu ein (siehe Kapitel „Empfindlichkeit des Sensors einstellen“)

© = Der Akku ist entladen.

O = Laden Sie den Akku auf (siehe Kapitel „Akku aufladen“).

●= Das Produkt schaltet sich auch bei Helligkeit ein.

= Die Lichtempfindlichkeit ist zu hoch eingestellt.

O = Drehen Sie den Drehregler LUX16 gegen den Uhrzeigersinn.

●= Das Licht flackert.

© = Der Akku ist fast entladen.

O = Laden Sie den Akku auf (siehe Kapitel „Akku aufladen“).

●= Der Akku entlädt sich innerhalb von kurzer Zeit.

= Der Steckverbinder zwischen Solarzelle ^12 und Spot ^10 hat sich gelöst.
O= Befestigen Sie den Steckverbinder neu am Produkt
© = Die Solarzelle ist verschmutzt.
O = Reinigen Sie die Solarzelle.
© = Die Solarzelle ist ungünstig ausgerichtet.
O = Richten Sie die Solarzelle neu aus (siehe Kapitel „Solarzelle montieren“).

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien/Akkus!

Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese

Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE IP44

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model-No.: HG02109A/HG02109B/

HG02109C

Version: 03 / 2018

Last Information Update · Stanje informacija

πληροφοριών · Stand der Informationen: 01 / 2018

Ident.-No.: HG02109A/B/C012018-HR/BG/GR/CY
