Produkttyp	Satelliten-Stativmast
Marke	Kathrein
Modell	HDS 100
Maximale Höhe	150 cm
Standdurchmesser	max. 1200 mm
Rohrdurchmesser	35 mm
Gewicht (Stativ)	2,4 kg
Gesamtgewicht	3,3 kg
Material	Aluminium
Lieferumfang	Stativmast, 3 Sicherungspflöcke, Verlängerung, Tragetasche, 4 Adapterhülsen für BAS 65
Kompatible Antennen	BAS 65, CAS 60, CCA 600, CAS 80, CCA 750
Verwendungszweck	Mobile Satellitenantennenmontage für Wohnwagen/Wohnmobile
Sicherheitsmerkmal	Sicherungspflöcke für Windstabilität
Maximaler Auszug aus dem Mastrohr	62 cm
Packmaße (HxBxT)	145 x 135 x 810 mm
Installationsanforderungen	Freie Sicht zum Satelliten
Entsorgung	Elektroschrott - ordnungsgemäße Entsorgung an dafür vorgesehenen Sammelstellen

Häufig gestellte Fragen - HDS 100 KATHREIN

Wofür wird der Kathrein HDS 100 verwendet?

Der HDS 100 ist ein Satelliten-Stativmast für den mobilen Einsatz, der es Ihnen ermöglicht, eine Satellitenantenne auf einem stabilen Stand zu montieren, wenn von einem Wohnwagen oder Wohnmobil aus keine freie Sicht besteht.

Welche Satellitenantennen sind mit dem HDS 100 kompatibel?

Zu den kompatiblen Antennen gehören die BAS 65, CAS 60, CCA 600, CAS 80 und CCA 750. Für die BAS 65 sind Adapterhülsen enthalten.

Wie hoch ist die maximale Höhe des HDS 100 Stativs?

Die maximale Höhe beträgt 150 cm (bei vollständig ausgefahrenem Mast). Der Auszug darf nicht mehr als 62 cm aus dem Mastrohr betragen.

Wie sichere ich das Stativ gegen Wind?

Verwenden Sie die drei mitgelieferten Sicherungspflöcke. Stecken Sie sie durch die Löcher in den Beinen in den Boden, um das Stativ fest zu verankern.

Kann ich das Stativ mit einer BAS 65 Antenne verwenden?

Ja, aber Sie müssen die 4 Adapterhülsen aus dem Lieferumfang verwenden. Setzen Sie sie auf die Gewindestangen der Montageschellen, wie in Abb. 5 der Anleitung gezeigt.

Welche Sicherheitsvorkehrungen sollte ich bei der Montage treffen?

Stellen Sie sicher, dass das Stativ so platziert ist, dass niemand darüber oder über das Koaxialkabel stolpern kann. Schlagen Sie die Sicherungspflöcke stets fest in den Boden. Ziehen Sie den Mast beim Ausfahren nicht mehr als 62 cm aus, um Verletzungen zu vermeiden.

Wie richte ich die Antenne für den besten Empfang aus?

Stellen Sie zunächst die Elevation gemäß den Anweisungen Ihrer Antenne ein. Lösen Sie dann für den Azimut die Sternenfeststellschraube, drehen Sie die Antenne, bis ein Bild erscheint, und ziehen Sie sie fest. Wiederholen Sie die Feineinstellungen für beste Qualität.

Wie schwer ist das HDS 100 Stativ?

Das Stativ allein wiegt 2,4 kg. Das Gesamtgewicht inklusive Zubehör beträgt 3,3 kg.

Wie sollte ich das Stativ aufbewahren, wenn es nicht benutzt wird?

Demontieren Sie in umgekehrter Reihenfolge der Montage: Entfernen Sie die Antenne, schieben Sie die Verlängerung ein, klappen Sie die Beine ein und bewahren Sie alles in der mitgelieferten Tragetasche auf.

Wo finde ich die neueste Version der Anleitung?

Die neueste Version steht unter www.kathrein.com im Bereich 'Satelliten- und terrestrische Empfangssysteme' → 'Camping-/Caravan-Empfangssysteme' → 'Zubehör' auf der Produktseite des HDS 100 zum Download zur Verfügung.

BEDIENUNGSANLEITUNG HDS 100 KATHREIN

Das Sat-Stativ HDS 100 wird dann eingesetzt, wenn vom Standort des Caravans oder Wohnmobils keine „freie Sicht“ zum Satelliten besteht. Es dürfen keine Gegenstände (Büsche, Bäume, Häuser etc.) die gedachte freie Linie zum Satelliten unterbrechen, da sonst ein einwandfreier Empfang nicht möglich ist.

■ Geeignet für folgende Satelliten-Antennen:

BAS 65 CAS 60 CCA 600

CAS 80 CCA 750

■ Für den mobilen Einsatz von Satelliten-Antennen
■ Dreibein-Stativ aus Aluminium
■ Maximale Höhe: 150 cm

Lieferumfang

Sat-Stativ
• Heringe, 3 Stück
- Verlängerung
- Tragetasche
• 4 Adapter-Hülsen für die Montage der Antenne BAS 65

Antennen-Standort wählen

Vorsicht

Verletzungsgefahr durch das Sat-Stativ mit montierter Satelliten-Antenne und das Antennenkabel (Koaxial-kabel). Stolpergefahr!

Stellen Sie das Sat-Stativ so auf und verlegen Sie das Antennenkabel so, dass weder Sie noch andere Personen darüber stolpern können oder auf andere Weise behindert oder gefährdet werden.

Wählen Sie für das Sat-Stativ einen Standort, an dem die Antenne eine freie Sicht zum Satelliten hat.

Montage

A Sat-Stativ aufstellen

Sat-Stativ aufklappen, ausrichten und sichern

1. Lösen Sie die Sterngriff-Schraube ① (Abb. 2, S. 2) und klappen Sie die Beine ⑤ des Sat-Stativs auf. Drücken Sie dazu den Gelenkkopf ② nach unten, bis die Streben ③ waagerecht stehen.
2. Ziehen Sie die Sterngriff-Schraube fest und stellen Sie das Sat-Stativ an den vorgesehenen Standort.
3. Richten Sie das Sat-Stativ so aus, dass das Mastrohr ④ senkrecht steht und eines der Beine in Richtung des Satelliten zeigt.

4.

Vorsicht

Verletzungsgefahr durch Umkippen des Sat-Stativs bei starkem Wind. Verankern Sie die Heringe ausreichend fest im Untergrund.

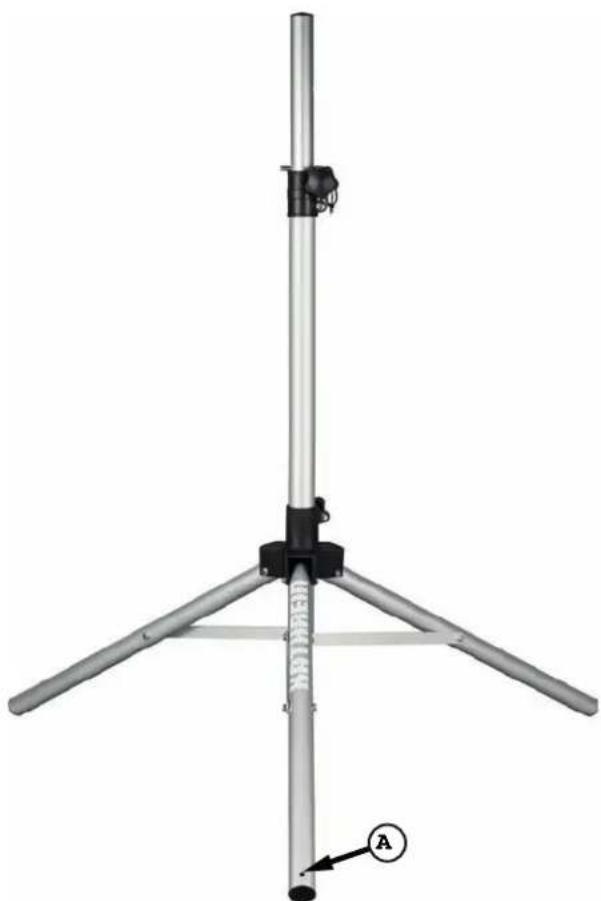

Sichern Sie das Sat-Stativ mit den mitgelieferten Heringen. Stecken Sie dazu die Heringe durch die Öffnungen in den Stativ-Beinen Ⓐ (Abb. 1, S. 1) in den Untergrund.

Verlängerung vorbereiten

1. Lösen Sie die Sterngriff-Schraube © (Abb. 3) und ziehen Sie die Verlängerung © soweit nach oben, bis 2 Splintlöcher sichtbar sind.
2. Stecken Sie den Splint ® soweit durch das untere der beiden Splintlöcher, bis seine beiden Nuten in der Rohrwand liegen.

Antenne montieren und Verlängerung auf die endgültige Höhe ausfahren

1. Montieren Sie die Antenne auf der Verlängerung. Bitten Sie bei Bedarf eine weitere Person um Hilfe, etwa um die Antenne zu halten, während Sie die Antenne am Mast festschrauben.

Hinweis

Um die Antenne BAS 65 zu montieren, benötigen Sie die mitgelieferten Adapter-Hülsen. Wie Sie diese Hülsen verwenden, ist in Abb. 5, S. 3 beschrieben.

8.

Warnung

Verletzungsgefahr durch vollständiges Herausziehen der Verlängerung aus dem Mastrohr. Ziehen Sie die Verlängerung höchstens soweit aus dem Mastrohr, bis das 5. Splintloch gerade sichtbar ist und die Verlängerung maximal 62 cm aus dem Mastrohr ragt.

Ziehen Sie mit einer Hand die Verlängerung mit der montierten Antenne auf die gewünschte Höhe aus, ohne die Maximalhöhe zu überschreiten.

1. Stecken Sie mit der anderen Hand den Splint soweit durch das gewünschte tiefere Splintloch, bis seine beiden Nuten in der Rohrwand liegen (Abb. 4).
2. Senken Sie die Verlängerung langsam ab, bis der Splint auf dem Mastrohr aufliegt.
3. Richten Sie die Antenne in Richtung des Satelliten aus und ziehen Sie die Sterngriff-Schraube © etwas an.

Abb. 2: Mastrohr und Beine

Abb. 3: Mastrohr und Verlängerung Abb. 4: Korrekte Lage des Splints

B Antennenkabel anschließen

1. Schließen Sie das Antennenkabel an der Antenne an, wie im Anwendungshinweis der Antenne beschrieben.

2.

Vorsicht

Verletzungsgefahr durch das Antennenkabel (Koaxialkabel). Insbesondere Stolpergefahr bei Dunkelheit. Verlegen Sie das Antennenkabel so, dass weder Sie noch andere Personen behindert oder gefährdet werden.

Verlegen Sie das Antennenkabel von der Antenne zum Receiver.

1. Schließen Sie das Antennenkabel am Receiver an, wie im Anwendungshinweis des Receivers beschrieben.
2. Schalten Sie den Receiver und das TV-Gerät ein und wählen ein Programm.

C Neigung und seitliche Ausrichtung (Elevation und Azimut) einstellen

Grobeinstellung

1. Stellen Sie den Neigungswinkel (Elevation) für Ihren Standort ein, wie im Anwendungshinweis der Antenne beschrieben.
2. Stellen die seitliche Ausrichtung (Azimut) wie folgt ein:

a) Sterngriff-Schraube © lösen.
b) Antenne nach rechts oder links drehen, bis das TV-Bild angezeigt wird.
c) Sterngriff-Schraube etwas anziehen.

Feineinstellung

1. Wiederholen Sie das Ausrichten nach Elevation und Azimut wie unter Grobeinstellung beschrieben, bis die beste Bildqualität erreicht ist.
2. Ziehen Sie die Sterngriff-Schraube © fest an.

D Adapter-Hülsen an der Montage-Halterung der BAS 65 montieren

Beachten Sie Folgendes, wenn Sie die Montage-Halterung der BAS 65 am Sat-Stativ montieren:

▶ Setzen Sie die 4 Adapter-Hülsen ^1) auf die Gewindestangen ^2) , wie in Abb. 5 gezeigt.

^1) Im Lieferumfang des Sat-Stativs enthalten.
^2) Im Lieferumfang der Montage-Halte-rung der BAS 65 enthalten.

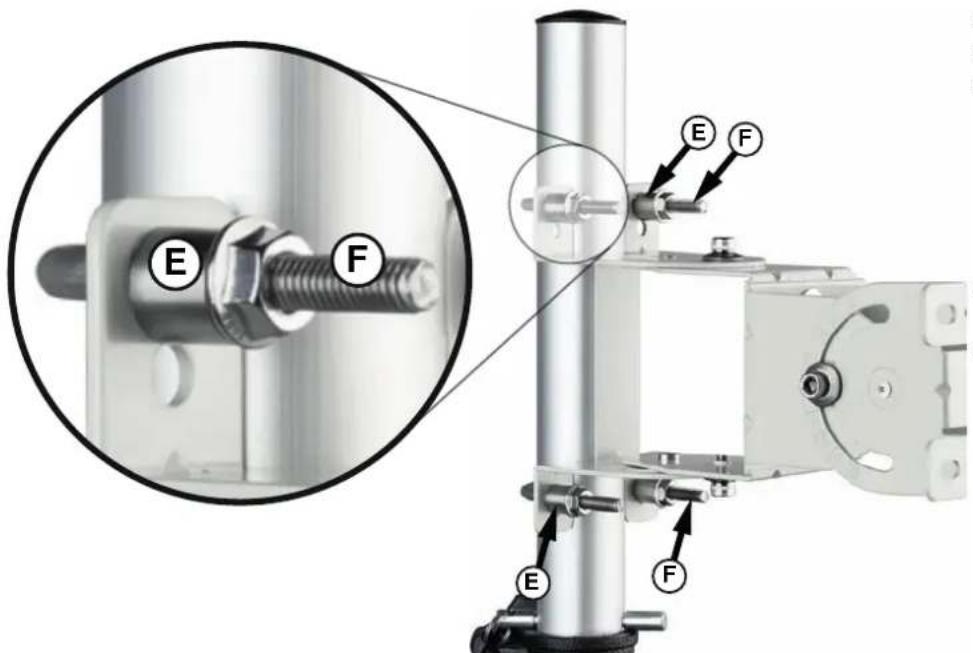

Abb. 5: Position der Adapter-Hülsen Ⓔ auf den Gewindestangen Ⓕ.

Demontage

Warnung

Quetschgefahr beim Zusammenschieben der Stativ-Beine. Halten Sie das Stativ am Mastrohr oberhalb des Gelenkkopfs, wenn Sie die Stativ-Beine zusammenschieben.

Vorsicht

Verletzungsgefahr durch Umkippen des Stativs mit montierter Antenne. Bitten Sie bei Bedarf eine weitere Person um Hilfe, wenn Sie das Sat-Stativ entgegen der nachstehenden Anleitung mit montierter Antenne zusammenklappen.

1. Lösen Sie die Sterngriff-Schraube © und heben die Verlängerung © mit der montierten Antenne etwas an.
2. Ziehen Sie mit der anderen Hand den Splint ® aus der Verlängerung, stecken ihn in das 2. Splintloch von oben.
3. Senken Sie die Verlängerung langsam ab, bis der Splint auf dem Mastrohr aufliegt.
4. Demontieren Sie die Antenne. Bitten Sie bei Bedarf eine weitere Person um Hilfe, etwa um die Antenne zu halten, während Sie die Antenne vom Mast entfernen.
5. Führen Sie die Schritte 1 bis 8 (S. 1f) in umgekehrter Reihenfolge durch (Splint entfernen – Verlängerung einschieben – Beine einklappen).

Technische Daten

Typ Einheit Wert

Abmessungen
verpackt (H x B x T)	mm	145 x 135 x 810
aufgestellt
Höhe	mm	1500 max.
Standdurchmesser	mm	1200 max.
Rohrdurchmesser	mm	35
Gewicht
Dreibein	kg	2,4
gesamt	kg	3,3

Hinweis

Die aktuellste Version dieses Anwendungshinweises finden Sie auf der Kathrein-Homepage unter www.kathrein.de → Satelliten- und terrestrische Empfangssysteme → Produktübersicht → Camping/Caravan Empfangsanlagen → Zubehör. Auf der Produktseite des HDS 100 stehen die Anleitungen zum Download zur Verfügung.

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen – gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 – über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.

Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
