Produkttyp	Wideband-LNB (Low Noise Block) für Satellitenempfang
Marke	Kathrein
Modell	KEL 300/W
Bestellnummer	201500004
Eingangsfrequenz	10,7 – 12,75 GHz
Ausgangsfrequenz	300 – 2350 MHz
Oszillatorfrequenz (L.O.)	10,4 GHz
Verstärkung	typ. 55 dB
Versorgungsspannung	10 – 20 V DC
Leistungsaufnahme	max. 2 W
Ausgänge	2 x F-Buchse (vertikale und horizontale Polarisation)
Abmessungen (B x H x T)	141 x 89 x 63 mm
Gewicht	0,35 kg
LNB-Aufnahme	Ø 40 mm
Zulässige Umgebungstemperatur	-30 °C bis +60 °C
Kompatibilität	Optische Sender OSW 1310/6 und OSW 1550/6
Besondere Merkmale	Integrierter 2,4 GHz Tiefpass; für Sat-Antennen mit 40-mm-LNB-Aufnahme geeignet
Entsorgung	Gemäß Richtlinie 2012/19/EU (WEEE) fachgerecht entsorgen
Konformität	EU-Konformitätserklärung nach Richtlinie 2014/53/EU

Häufig gestellte Fragen - KEL 300/W KATHREIN

Wofür wird das Kathrein KEL 300/W verwendet?

Das KEL 300/W ist ein Wideband-LNB, das ausschließlich zur Verteilung von Satellitensignalen in Verbindung mit den optischen Sendern OSW 1310/6 und OSW 1550/6 dient. Es wird an Sat-Antennen mit einer 40-mm-LNB-Aufnahme montiert.

Mit welchen optischen Sendern ist das KEL 300/W kompatibel?

Das Gerät ist kompatibel mit den optischen Sendern OSW 1310/6 und OSW 1550/6. Es ist zwingend erforderlich, wenn terrestrische Signale mit eingespeist werden sollen.

Welche technischen Daten hat das KEL 300/W?

Eingangsfrequenz: 10,7–12,75 GHz, Ausgangsfrequenz: 300–2350 MHz, Oszillatorfrequenz: 10,4 GHz, Verstärkung: typ. 55 dB, Versorgungsspannung: 10–20 V DC, Leistungsaufnahme: max. 2 W, Ausgänge: 2 x F-Buchse.

Wie sind die Abmessungen und das Gewicht des KEL 300/W?

Die Abmessungen betragen 141 x 89 x 63 mm (B x H x T) und das Gewicht liegt bei 0,35 kg.

Welche Sicherheitshinweise sind bei der Montage zu beachten?

Vor der Montage des Speisesystems die Sicherheitshinweise im Anwendungshinweis der Kathrein Euroline-Sat-Antennen lesen. Die Sicherheitshinweise für Sat-Antennen und Speisesysteme sind identisch. Zudem die Sicherheitshinweise des Schaltnetzteils NCF 18 beachten.

Wie wird das KEL 300/W entsorgt?

Elektronische Geräte gehören nicht in den Hausmüll. Das KEL 300/W muss gemäß der Richtlinie 2012/19/EU (WEEE) fachgerecht an öffentlichen Sammelstellen entsorgt werden.

Welche Polarisationen unterstützt das LNB?

Das Gerät verfügt über zwei SAT-ZF-Ausgänge: einen für vertikale Polarisation und einen für horizontale Polarisation. Die Ausgänge dienen gleichzeitig als DC-Eingang für die Spannungsversorgung.

Kann ich das Gerät selbst öffnen oder reparieren?

Nein, eigenmächtiges Öffnen und Reparaturversuche führen zum Verlust des Gewährleistungsanspruchs. Der Hersteller haftet nicht für Unfälle am geöffneten Gerät.

Wo finde ich die EU-Konformitätserklärung?

Die vollständige EU-Konformitätserklärung ist unter der Internetadresse www.kathrein-ds.com verfügbar. Das Gerät entspricht der Richtlinie 2014/53/EU.

Welche Umgebungstemperatur ist für den Betrieb zulässig?

Der zulässige Temperaturbereich beträgt -30 °C bis +60 °C.

BEDIENUNGSANLEITUNG KEL 300/W KATHREIN

Dieses Dokument ist Teil des Produkts.

Das Gerät erst installieren und benutzen, nachdem Sie dieses Dokument gelesen und verstanden haben.
▶ Die in diesem Dokument beschriebenen Maßnahmen immer in der angegebenen Reihenfolge durchführen.
▶ Dieses Dokument während der Lebensdauer des Geräts aufbewahren. Das Dokument an nachfolgende Besitzer und Benutzer weitergeben.

Die aktuelle Version dieses Dokuments finden Sie auf www.kathrein-ds.com.

■ Kompatibel mit den optischen Sendern OSW 1310/6 und OSW 1550/6
■ Zwingend erforderlich, wenn terrestrische Signale mit eingespeist werden sollen
■ Eignet sich für Sat-Antennen mit einer 40-mm-LNB-Aufnahme (KEA 650/750/850/1000)
■ Integrierter 2,4 GHz Tiefpass

Bestimmungsgemäßer Gebrauch

Das Wideband-LNB KEL 300/W dient ausschließlich zur Verteilung von Satellitensignalen in Verbindung mit den optischen Sendern OSW 1310/6 und OSW 1550/6. Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.

Der Hersteller haftet nicht für Unfälle des Anwenders am geöffneten Gerät.

Eigenmächtiges Öffnen und Reparaturversuche führen zum Verlust des Gewährleistungsanspruchs.

Vereinfachte EU-Konformitätserklärung

Hiermit erklärt die Kathrein Digital Systems GmbH dass das Gerät KEL 300/W (BN: 201500004) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.kathrein-ds.com

Montage- und Sicherheitshinweise

▶ Vor der Montage des Speisesystems die Sicherheitshinweise im Anwendungshinweis der Kathrein Euroline-Sat-Antennen lesen.

▶ Die Sicherheitshinweise für Sat-Antennen und Speisesysteme sind identisch.

▶ Beachten Sie die Sicherheitshinweise des Schaltnetzteils NCF 18.

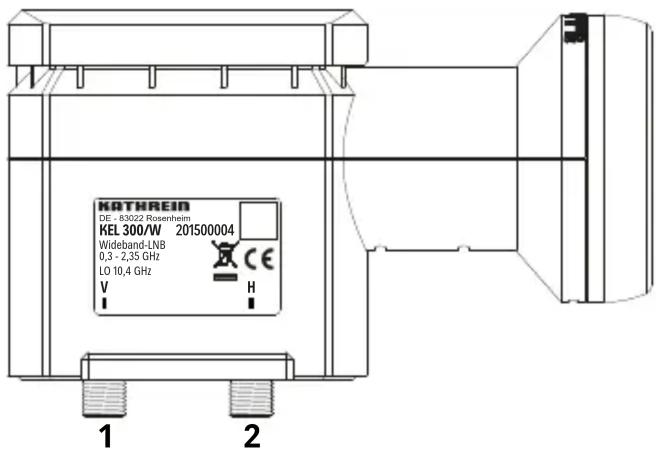

Anschlüsse

1. SAT-ZF-Ausgang mit vertikaler Polarisation, DC-Eingang
2. SAT-ZF-Ausgang mit horizontaler Polarisation, DC-Eingang

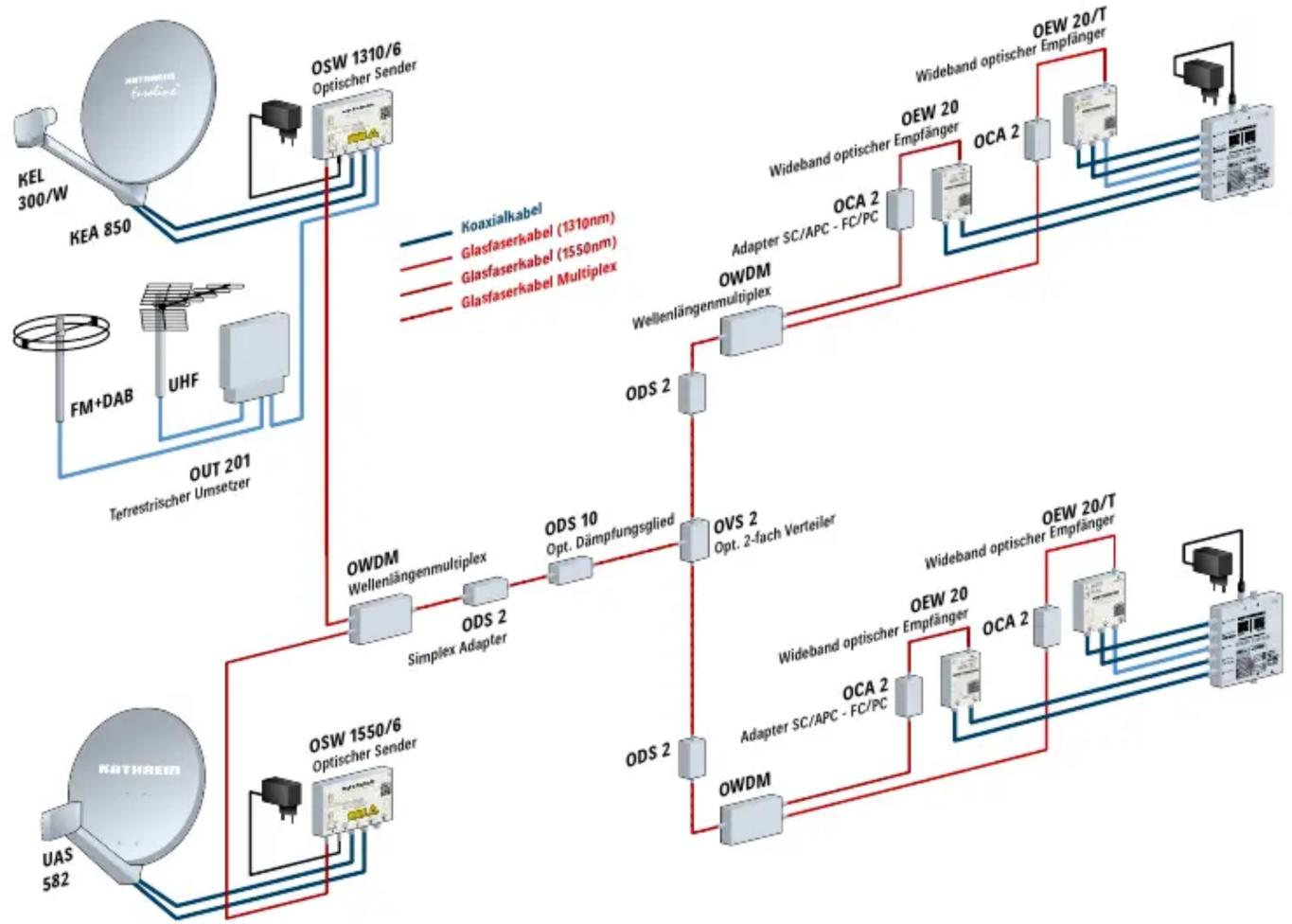

Anwendungsbeispiel

Zwei Satellitenpositionen plus FM-, DAB- und UHF-Signalen mit zwei optischen Sendern


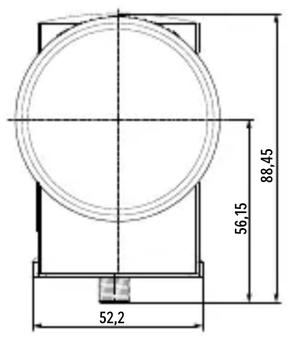

Abmessungen
