GZIB 20BR - Subwoofer Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	Bassreflex-Subwoofer
Modell	GZIB 20BR
Serie	IRIDIUM
Chassis-Durchmesser	20 cm / 8"
Impedanz	4 Ω
Belastbarkeit (RMS)	150 Watt
Empfohlene Verstärkerleistung (RMS @ 4 Ω)	100 – 200 Watt
Gehäusevolumen (netto)	17 L / 0,6 cu.ft.
Gehäusematerial	MDF (mitteldichte Faserplatte)
Membranmaterial	IMPP mit 3D-Wabenstruktur
Optimierung	KLIPPEL® optimiert
Basstunnel	Strömungsoptimiert
Anschlussterminal	GZ-Design Druckkontakt-Anschluss
Abmessungen (B x H x T)	40 x 27 x 23 / 29 cm
Einbauort	Fahrzeuginnenraum (Car Audio)
Schutzart	Nicht für den Außeneinsatz
Zertifizierungen	RoHS2, EU-Produktsicherheitsrichtlinie
Lieferumfang	Subwoofer im Gehäuse, Bedienungsanleitung

Häufig gestellte Fragen - GZIB 20BR Ground Zero

Welche Impedanz hat der GZIB 20BR Subwoofer?

Wie viel RMS-Belastbarkeit bietet der GZIB 20BR?

Welche Verstärkerleistung wird für den GZIB 20BR empfohlen?

Welche Größe hat der Subwoofer?

Aus welchem Material besteht das Gehäuse?

Welche Besonderheiten hat die Membran?

Wie wird der Subwoofer angeschlossen?

Welche Sicherheitshinweise sind zu beachten?

Kann der Subwoofer im Freien verwendet werden?

Wo finde ich die EU-Konformitätserklärung?

BEDIENUNGSANLEITUNG GZIB 20BR Ground Zero

Ausstattungsmerkmale / Features

• Hochwertiger Bassreflex Subwoofer
- KLIPPEL® optimiert
• IMPP Membran mit 3D-Wabenstruktur
• Massives Gehäuse aus MDF
• Strömungsoptimierter Basstunnel
• GZ-Design Druckkontakt-Anschluss

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der IRIDIUM Serie.

Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support.

Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Die IRIDIUM-Serie repräsentiert das Einstiegslinie von GROUND ZERO und bietet dennoch bereits eine Vielzahl an nützlichen Funktionen und dazu erstaunliche Performance. Das Sortiment enthält eine Reihe an erschwinglichen Verstärkern, Lautsprecher für nahezu alle Anwendungen, sowie Subwoofer für den täglichen Gebrauch oder auch SPL Bedürfnisse. Neben einzelnen Subwoofern, sind aber auch bereits bestückte passive oder aktive Gehäusesubwoofer in verschiedenen Größen für viele Anwendungen und Anforderungen erhältlich.

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit.

Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Technische Daten / Specifications

Modell / model	GZIB 20BR	GZIB 25BR	GZIB 30BR
Subwoofer ∅	20 cm / 8"	25 cm / 10"	30 cm / 12"
Impedanz / impedance	4 Ω
Belastbarkeit / power handling	150 Watt / Watts RMS	250 Watt / Watts RMS	350 Watt / Watts RMS
Empf. Verstärkerleistung / recommended amplifier power	100 – 200 Watt / Watts (RMS @ 4 Ω)	200 – 300 Watt / Watts (RMS @ 4 Ω)	200 – 400 Watt / Watts (RMS @ 4 Ω)
Abmessungen / dimensions	40 x 27 x 23 / 29 cm15.75x10.63x11.42/9.06"	44 x 32 x 28.5 / 36 cm17.32x12.3x11.22/14.17"	46 x 37 x 31 / 40 cm18.11x14.57x15.75/12.2"
Vol. net	17 L / 0.6 cu.ft.	33 L / 1.16 cu.ft.	37 L / 1.31 cu.ft.

Anschlussmöglichkeiten / Wiring options

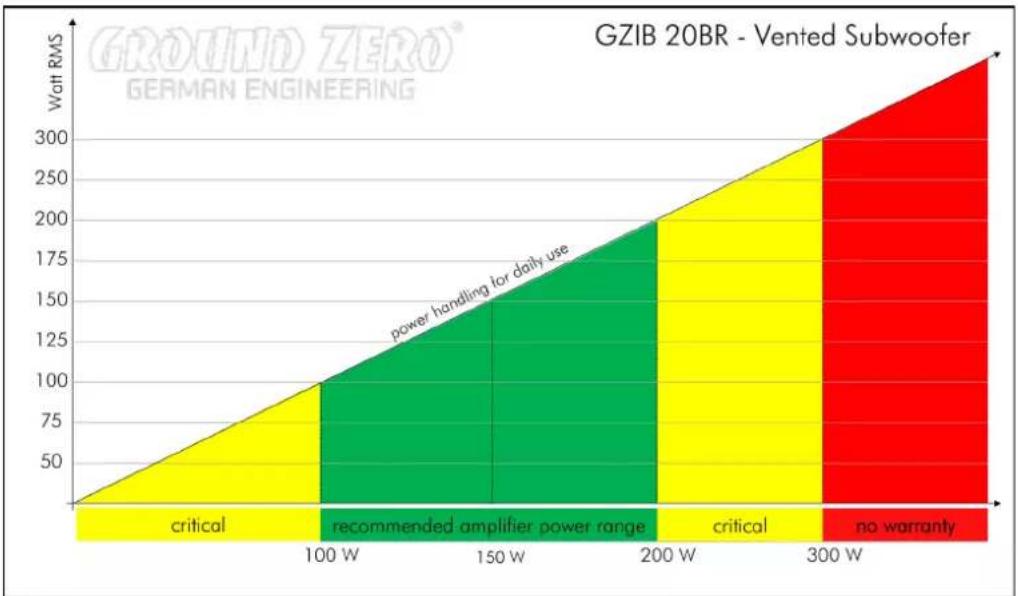

Empfohlene Verstärkerleistung / Recommended amplifier power

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!
