Produkttyp	Bassreflex SPL-Subwoofer
Marke	Ground Zero
Modell	GZRB 16SPL
Serie	RADIOACTIVE
Nenndurchmesser	16,5 cm (6,5")
Impedanz	2 x 2 Ohm
Belastbarkeit (SPL)	700 W
Belastbarkeit (RMS)	350 W
Empfohlene Verstärkerleistung	250 – 700 W RMS
Gehäusevolumen (netto)	8,5 L (0,3 cu.ft.)
Abmessungen (B x H x T)	410 x 280 x 130 mm
Gehäusematerial	MDF (mitteldichte Faserplatte)
Membran	Verstärkte Papier-Membran
Basstunnel	Effizienter Bassreflextunnel
Schutzbügel	Stabile Schutzbügel im Lieferumfang
Anschluss	Variables Anschlussterminal
Einbauhinweise	Signal- und Lautsprecherkabel getrennt von Stromkabeln verlegen; nicht in Nähe von Antennenkabeln
Sicherheitshinweise	Gehörschäden durch hohe Lautstärke vermeiden; Teile von Kindern fernhalten
Reinigung und Wartung	Gehäuse mit weichem, trockenem Tuch reinigen; keine spezielle Wartung erforderlich
Entsorgung	Nicht über Hausmüll; zu einer lokalen Recycling-Einrichtung bringen
Garantie	Gesetzliche Gewährleistung; Rücksendung nur nach Absprache in Originalverpackung
Konformität	EU-Richtlinien 2011/65/EU (RoHS2) und 2001/95/EC
Hersteller	Ground Zero GmbH

Häufig gestellte Fragen - GZRB 16SPL Ground Zero

Welche Verstärkerleistung wird für den GZRB 16SPL empfohlen?

Der empfohlene Verstärkerleistungsbereich liegt zwischen 250 und 700 W RMS bei einer Impedanz von 1 Ω oder 4 Ω.

Wie schließe ich den Subwoofer an?

Der Subwoofer hat ein variables Anschlussterminal. Die Impedanz beträgt 2 x 2 Ohm, sodass Sie ihn entweder parallel auf 1 Ohm oder in Reihe auf 4 Ohm schalten können. Achten Sie auf die korrekte Verkabelung gemäß der Anleitung.

Welche Impedanz hat der Subwoofer?

Der Subwoofer hat eine Impedanz von 2 x 2 Ohm, was bedeutet, dass er zwei 2-Ohm-Schwingspulen hat.

Wie groß muss das Gehäuse sein?

Das empfohlene Gehäusevolumen (netto) beträgt 8,5 Liter (0,3 Kubikfuß). Es handelt sich um ein Bassreflexgehäuse.

Kann der Subwoofer für den Heimgebrauch verwendet werden?

Der GZRB 16SPL ist primär für den Car-Audio-Einsatz konzipiert. Ein Einsatz zu Hause ist theoretisch möglich, aber erfordert ein geeignetes Netzteil und Gehäuse. Für Heimgebrauch empfehlen wir spezielle Heimkino-Subwoofer.

Wie reinige ich den Subwoofer?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Vermeiden Sie scharfe Reinigungsmittel, da diese die Oberfläche beschädigen könnten.

Ist der Subwoofer für SPL-Wettbewerbe geeignet?

Ja, der GZRB 16SPL ist ein SPL-Subwoofer und für Wettbewerbe ausgelegt. Er hat eine Belastbarkeit von 700 W (SPL) und eine verstärkte Papier-Membran für hohe Pegel.

Welche Membran wird verwendet?

Der Subwoofer hat eine verstärkte Papier-Membran, die für hohe Belastbarkeit und präzisen Klang sorgt.

Was sind die Sicherheitshinweise?

Achten Sie auf Gehörschäden durch hohe Lautstärke (über 85 dB). Halten Sie Teile von Kindern fern. Installieren Sie das Gerät fachgerecht und bohren Sie nicht in wichtige Fahrzeugteile wie Tank oder Bremsleitungen.

Wo finde ich die EU-Konformitätserklärung?

Die vollständige EU-Konformitätserklärung ist auf der Website von Ground Zero unter www.ground-zero-audio.com verfügbar.

BEDIENUNGSANLEITUNG GZRB 16SPL Ground Zero

Ausstattungsmerkmale / Features

• Hochwertiger Bassreflex SPL-Subwoofer
• Massives Gehäuse aus MDF
• Effizienter Basstunnel
• Hochbelastbarer 16.5 cm Subwoofer
• Verstärkte Papier-Membran
• Stabile Schutzbügel
• Variables Anschlussterminal

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der IRIDIUM Serie.

Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support.

Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Die RADIOACTIVE-Serie enthält eine breite Palette besonders effizienter Lautsprechersysteme sowie die passenden Hochleistungs-Subwoofer für die tägliche Verwendung oder auch für den SPL Einsatz. GROUND ZERO konzentrierte sich bei der Entwicklung jedes einzelnen Produkts auf die natürliche und dynamische Audiowiedergabe jeder Art von Musik. Kompakte, aber dennoch leistungsstarke Class D Verstärker vervollständigen das Angebot der Linie.

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the components

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Technische Daten / Specifications

Modell / model	GZRB 16SPL
Belastbarkeit / power handling (SPL)	700 Watt / Watts
Belastbarkeit / power handling (RMS)	350 Watt / Watts
Empfohlene Verstärkerleistung / recommended amplifier power	250 – 700 W RMS(@ 1Ω oder/or 4 Ω)
Nom. Durchmesser / nom. diameter	16.5 cm / 6.5"
Impedanz / impedance	2 x 2 Ohm / ohms
Abmessungen / dimensions(ohne Schutzbügel / w/o protective bars)	410 x 280 x 130 mm16.14" x 11.02" x 5.12"
Gehäusevolumen (netto) / enclosure volume (net)	8.5 L / 0.3 cu.ft.

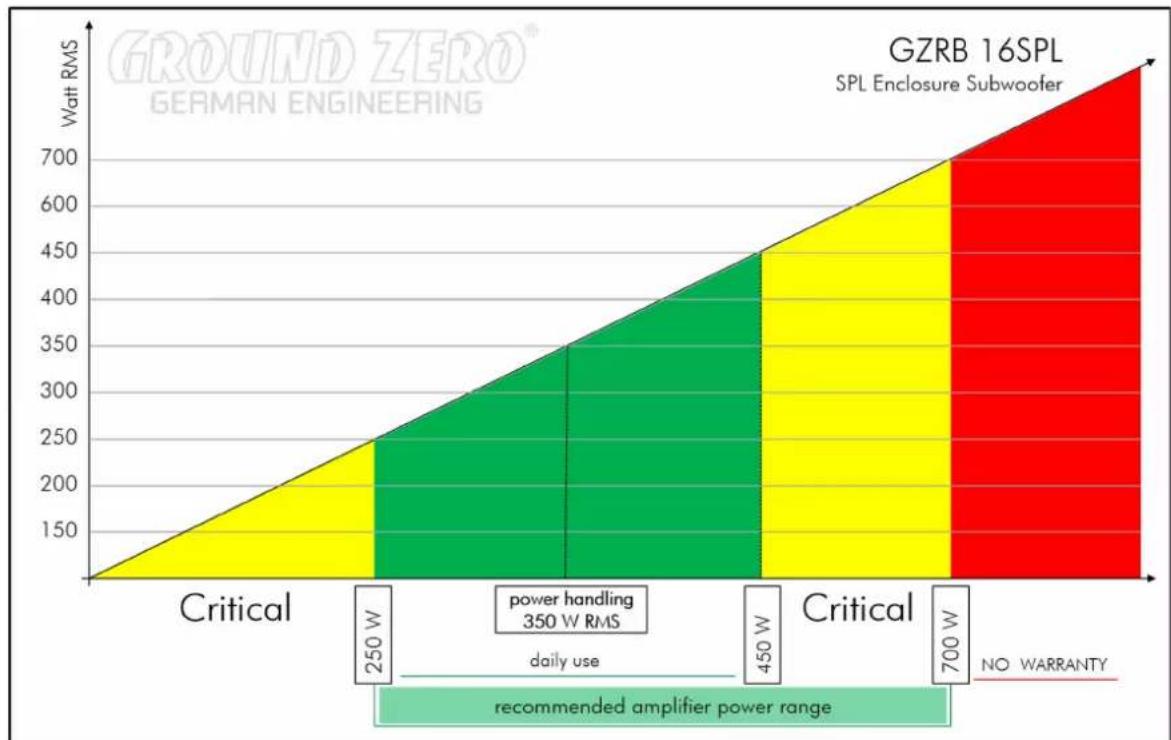

Empfohlene Verstärkerleistung / Recommended amplifier power

Anschlussmöglichkeiten / Wiring options

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt.

GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!
