Modell	GZIB 2.30BR
Typ	Bassreflex-Subwoofer
Treiberdurchmesser	2x 30 cm (12 Zoll)
Impedanz	2x 2 Ohm
Belastbarkeit (RMS)	700 Watt
Empfohlene Verstärkerleistung	400 – 800 Watt (bei 4 Ω oder 1 Ω)
Gehäusematerial	MDF (mitteldichte Faserplatte)
Membran	IMPP mit 3D-Wabenstruktur
Optimierung	KLIPPEL® optimiert
Anschluss	GZ-Design Druckkontakt
Basstunnel	Strömungsoptimiert
Abmessungen (B x H x T)	815 x 370 x 400 mm
Nettovolumen	70 Liter
Serie	IRIDIUM
Einbauort	Fahrzeug (Kofferraum)
Lieferumfang	Subwoofer, Bedienungsanleitung
Reinigung	Mit trockenem Tuch; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Von Kindern fernhalten; Gehörschäden bei Dauerpegeln über 85 dB vermeiden
Reparatur	Nur durch Fachpersonal; Ersatzteile über den Fachhandel

Häufig gestellte Fragen - GZIB 2.30BR Ground Zero

Wie schließe ich den Subwoofer an?

Der Subwoofer verfügt über einen GZ-Design Druckkontakt-Anschluss. Die Impedanz beträgt 2x 2 Ohm, daher sind verschiedene Verschaltungen möglich (z.B. parallel 1 Ohm oder Reihenschaltung 4 Ohm). Entnehmen Sie die genaue Verkabelung der Bedienungsanleitung.

Welche Impedanz hat der Subwoofer?

Der Subwoofer hat eine Doppelschwingspule mit jeweils 2 Ohm, also insgesamt 2x 2 Ohm.

Welche Verstärkerleistung wird empfohlen?

Empfohlen wird eine Verstärkerleistung von 400 bis 800 Watt RMS bei einer Impedanz von 4 Ohm oder 1 Ohm.

Kann ich den Subwoofer in ein geschlossenes Gehäuse einbauen?

Der GZIB 2.30BR ist ein Bassreflex-Subwoofer und für den Betrieb in einem Bassreflexgehäuse optimiert. Ein geschlossenes Gehäuse ist nicht vorgesehen und könnte die Leistung beeinträchtigen.

Wie sind die Abmessungen des Subwoofers?

Die Außenmaße betragen 815 x 370 x 400 mm (B x H x T). Das Nettovolumen des Gehäuses beträgt 70 Liter.

Wie reinige ich den Subwoofer?

Reinigen Sie das Gehäuse mit einem trockenen, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, um die Oberfläche nicht zu beschädigen.

Ist der Subwoofer für den Heimgebrauch geeignet?

Der Subwoofer ist primär für den Car-Audio-Bereich konzipiert, kann aber auch zu Hause betrieben werden. Beachten Sie die Belüftung und die Impedanzanpassung an den Verstärker.

Was bedeutet KLIPPEL optimiert?

KLIPPEL® ist ein Messsystem zur Optimierung von Lautsprechern. Es stellt sicher, dass der Subwoofer lineare und verzerrungsarme Wiedergabe liefert.

Gibt es eine Garantie?

Es gilt die gesetzliche Gewährleistung. Darüber hinaus können Herstellergarantien bestehen; näheres entnehmen Sie der Bedienungsanleitung oder erfragen Sie beim Fachhändler.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung liegt dem Produkt bei und kann außerdem auf der Website notice-facile.com als PDF heruntergeladen werden.

BEDIENUNGSANLEITUNG GZIB 2.30BR Ground Zero

Ausstattungsmerkmale / Features

• Hochwertiger Bassreflex Subwoofer
- KLIPPEL® optimiert
• IMPP Membran mit 3D-Wabenstruktur
• Massives Gehäuse aus MDF
• Strömungsoptimierter Basstunnel
• GZ-Design Druckkontakt-Anschluss

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der IRIDIUM Serie.

Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support.

Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Die IRIDIUM-Serie repräsentiert das Einstiegslinie von GROUND ZERO und bietet dennoch bereits eine Vielzahl an nützlichen Funktionen und dazu erstaunliche Performance. Das Sortiment enthält eine Reihe an erschwinglichen Verstärkern, Lautsprecher für nahezu alle Anwendungen, sowie Subwoofer für den täglichen Gebrauch oder auch SPL Bedürfnisse. Neben einzelnen Subwoofern, sind aber auch bereits bestückte passive oder aktive Gehäusesubwoofer in verschiedenen Größen für viele Anwendungen und Anforderungen erhältlich.

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit.

Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Technische Daten / Specifications

Modell / model	GZIB 2.30BR
Subwoofer ∅	(2x) 30 cm / 12"
Impedanz / impedance	2x 2 Ohm / ohms
Belastbarkeit / power handling	700 Watt / Watts RMS
Empf. Verstärkerleistung / recommended amplifier power	400 – 800 Watt / Watts RMS(@ 4 Ω oder/or 1 Ω )
Abmessungen / dimensions	815 x 370 x 400 / 310 mm32.09 x 14.57 x 15.75/12.2"
Vol. net	70 L / 2.47 cu.ft.

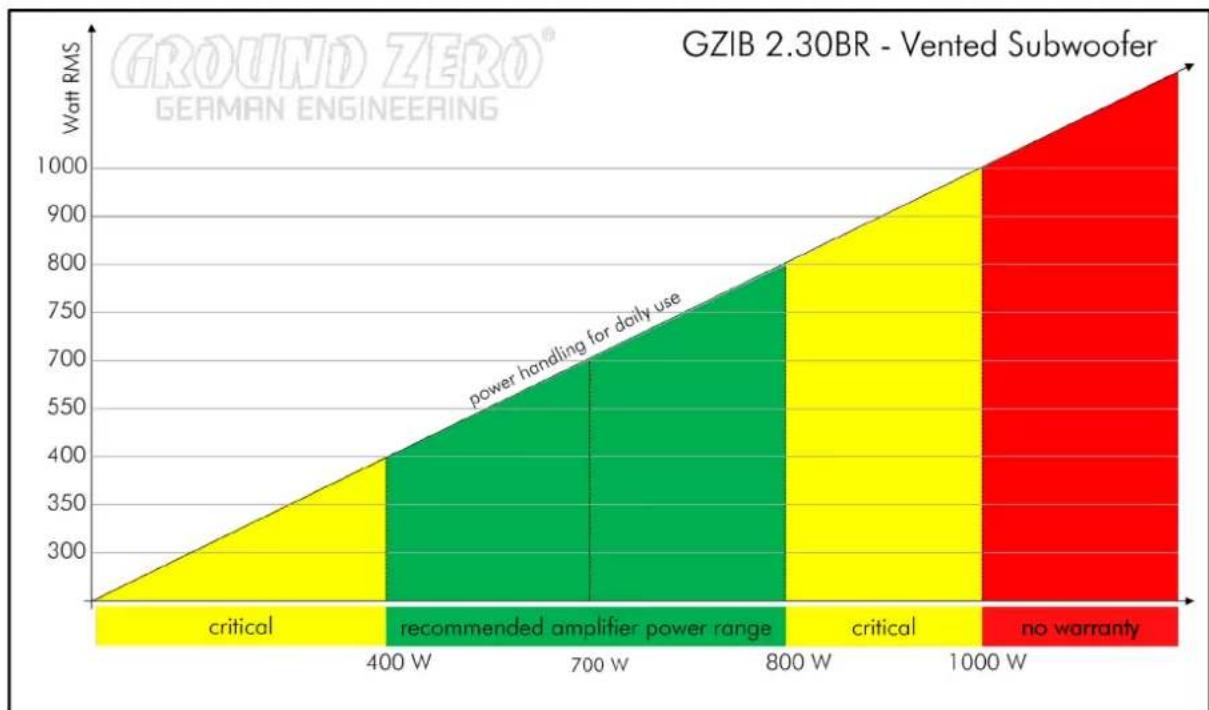

Empfohlene Verstärkerleistung / Recommended amplifier power

Anschlussmöglichkeiten / Wiring options

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!
