Produkttyp	Subwoofer
Marke	Ground Zero
Modell	GZIW 200
Serie	IRIDIUM
Durchmesser	20 cm (8 Zoll)
Außendurchmesser	211 mm
Einbaudurchmesser	182 mm
Einbautiefe	100 mm
Impedanz	4 Ohm
Schwingspulendurchmesser	38 mm (1,5 Zoll)
Belastbarkeit (RMS)	150 Watt
Empfohlene Verstärkerleistung	100–200 Watt
Wirkungsgrad	87 dB (1W/1m)
Frequenzgang (TSP)	Fs 32 Hz, Qts 0,44, Vas 23,6 L
Maximale Auslenkung (Xmax)	20 mm
Membranmaterial	HQPP mit 3D-Struktur
Sicke	Langlebige Gummisicke
Zentrierung	Polycot
Korb	Resonanzarmer Stahlkorb
Anschluss	Druckkontakt-Anschluss
Optimierung	Klippel® optimiert
Gehäuseempfehlung (Bassreflex)	17 Liter netto, Port 7 cm Ø x 24 cm Länge
Gehäuseempfehlung (Bandpass 4. Ordnung)	14 L geschlossen + 18 L ventiliert, Port 7 cm Ø x 28 cm
Verkabelungsoptionen	Einfach (4 Ω), Parallel (2 Ω, 1,33 Ω)
Entsorgung	Nicht über Hausmüll, zu Recyclingeinrichtung bringen

Häufig gestellte Fragen - GZIW 200 Ground Zero

Welche Verstärkerleistung wird für den GZIW 200 empfohlen?

Der Subwoofer hat eine RMS-Belastbarkeit von 150 Watt. Empfohlen wird eine Verstärkerleistung zwischen 100 und 200 Watt RMS, um optimale Ergebnisse zu erzielen.

Welche Impedanz hat der Subwoofer?

Der GZIW 200 hat eine Nennimpedanz von 4 Ohm. Durch parallelen Anschluss mehrerer Subwoofer können 2 Ohm oder 1,33 Ohm erreicht werden.

Welche Gehäusevarianten sind für den GZIW 200 geeignet?

Es gibt Empfehlungen für ein Bassreflexgehäuse (17 Liter netto) und einen Bandpass 4. Ordnung (14 L geschlossen + 18 L ventiliert). Die Portlängen sind je nach Fahrzeug und Geschmack anzupassen.

Wie wird der Subwoofer richtig eingebaut?

Achten Sie darauf, keine Löcher in Tank, Bremsleitungen oder Kabel zu bohren. Kabel nicht über scharfe Kanten führen und Signal- von Stromkabeln getrennt verlegen. Der Einbaudurchmesser beträgt 182 mm, die Einbautiefe 100 mm.

Kann der Subwoofer im Freien verwendet werden?

Der GZIW 200 ist für den Einsatz im Fahrzeuginnenraum konzipiert. Direkte Feuchtigkeit und extreme Temperaturen sollten vermieden werden.

Welche Sicherheitshinweise sind zu beachten?

Halten Sie Verpackung und Kleinteile von Kindern fern. Dauerhaft hohe Lautstärken über 85 dB können Gehörschäden verursachen. Bei lauter Musik die Verkehrswahrnehmung nicht beeinträchtigen lassen.

Wie wird der Subwoofer gereinigt?

Zur Reinigung ein weiches, trockenes Tuch verwenden. Keine scharfen Reinigungsmittel oder Wasser einsetzen, da die Membran und die Sicke beschädigt werden könnten.

Ist eine Garantie auf den Subwoofer?

Es gilt die gesetzliche Gewährleistung. Rücksendungen nur nach Absprache und in Originalverpackung mit Kaufbeleg und Fehlerbeschreibung. Schäden durch Überlastung oder Wettbewerbsteilnahme sind ausgeschlossen.

Welche Materialien wurden bei der Membran und Sicke verwendet?

Die Membran besteht aus HQPP mit 3D-Struktur, die Sicke aus langlebigem Gummi. Die Zentrierung ist aus Polycot, der Korb aus resonanzarmem Stahl.

Wo finde ich die EU-Konformitätserklärung?

Die vollständige EU-Konformitätserklärung ist auf der Website www.ground-zero-audio.com verfügbar. Der Subwoofer entspricht den Richtlinien 2011/65/EU (RoHS2) und 2001/95/EC.

BEDIENUNGSANLEITUNG GZIW 200 Ground Zero

Ausstattungsmerkmale / Features

• Hochwertiger 20 cm Subwoofer
- Klippel® optimiert
• 38 mm Kupfer-Schwingspule
• Langlebige Gummisicke
• HQPP Membran mit 3D Struktur
• Polycot Zentrierung
• Resonanzarmer Stahlkorb
• Druckkontakt-Anschluss

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der IRIDIUM Serie.

Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support.

Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Die IRIDIUM-Serie repräsentiert das Einstiegslinie von GROUND ZERO und bietet dennoch bereits eine Vielzahl an nützlichen Funktionen und dazu erstaunliche Performance. Das Sortiment enthält eine Reihe an erschwinglichen Verstärkern, Lautsprecher für nahezu alle Anwendungen, sowie Subwoofer für den täglichen Gebrauch oder auch SPL Bedürfnisse. Neben einzelnen Subwoofern, sind aber auch bereits bestückte passive oder aktive Gehäusesubwoofer in verschiedenen Größen für viele Anwendungen und Anforderungen erhältlich.

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit.

Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Technische Daten / Specifications

Modell / model	GZIW 200
Schwingspule ∅ / voice coil ∅	38 mm / 1.5"
Impedanz / impedance	4 Ohm / ohms
R_e	3.7 Ohm / ohms
F_s	32 Hz
Q_ms	6.53
Q_es	0.47
Q_ts	0.44
V_as	23.6 L / 0.83 cu.ft.
Le	1.50 mH
M_ms	62.6 gr
B_L	10.11
X_max	20 mm / 0.79"
Wirkungsgrad / efficiency (SPL 1w/1m)	87 dB
Belastbarkeit (RMS) / Power handling (RMS)	150 Watt / Watts
Empfohlene Verstärkerleistung / Recommended amplifier power	100 - 200 Watt / Watts

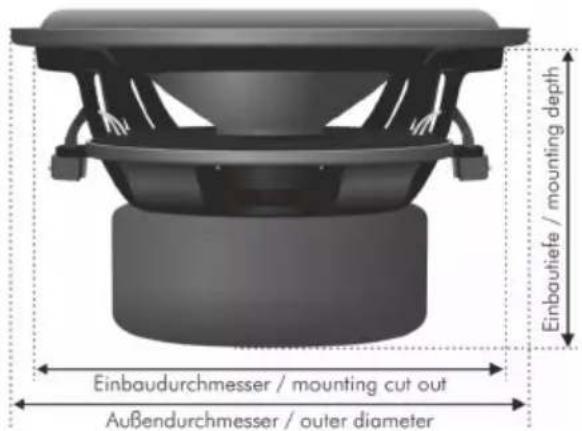

symbolische Darstellung symbolic illustration

Außendurchmesser outer diameter	211 mm / 8.31"
Einbaudurchmesser / mounting cut out	182 mm / 7.17"
Einbautiefe / mounting depth	100 mm / 3.94"

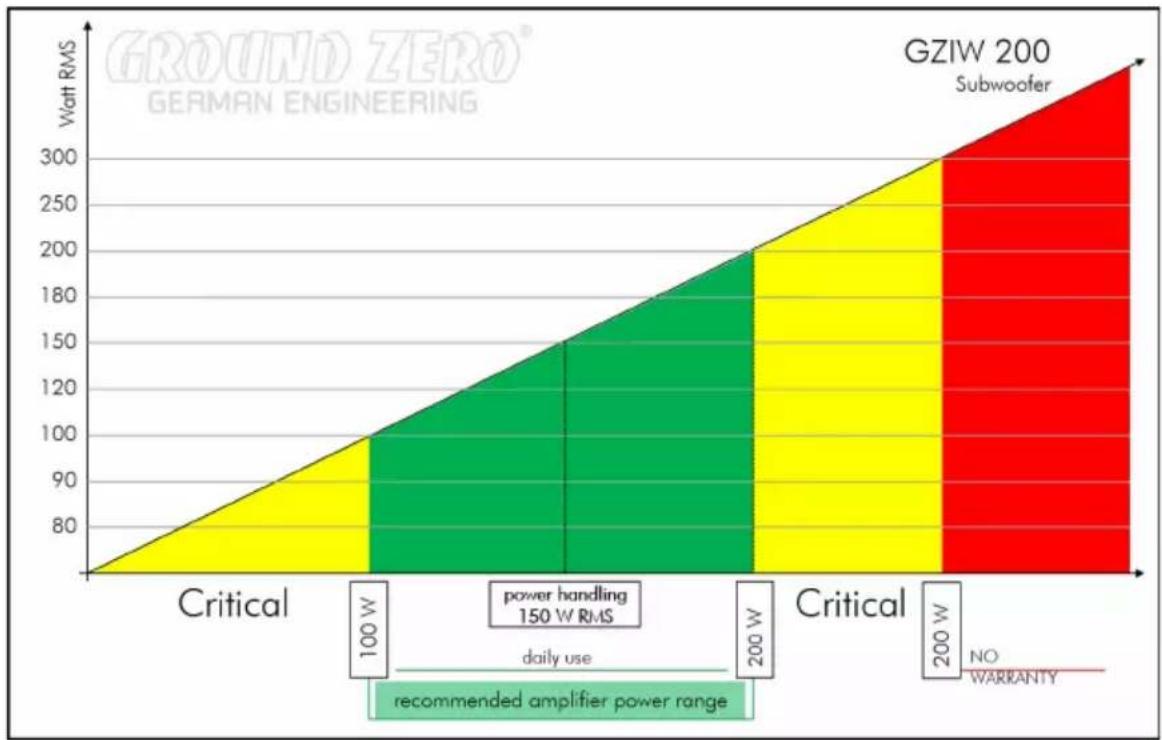

Belastbarkeit / Power handling

Gehäuseempfehlung / Recommended enclosures

Bassreflex / vented	17 Liter netto / 0.61 cu.ft. net
Port	1 x 7 cm / 1 x 2.76"
Portlänge / port length*	24 cm / 9.45"
F_3 Frequenz / frequency	41 Hz

Bandpass ( 4thorder)	14 Liter netto geschlossen / 0.49 cu.ft. net sealed18 Liter netto ventiliert / 0.64 cu.ft. net vented
Port	1 x 7 cm / 1 x 2.76"
Portlänge / port length*	28 cm / 11.0"
Abstimmfrequenz Fb/ tuning frequency Fb	60 Hz
Bandbreite / bandwidth (-3dB)	40 – 91 Hz

* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten. Bitte beachten Sie zudem, dass die finale Abstimmung, speziell die Port Längen je nach Fahrzeug und eigenem Geschmack variiert werden sollten.
*Above-mentioned enclosure recommendations are just a few possible variations.
Please note that you should find the perfect tuning, especially port length, based on your car and own taste.

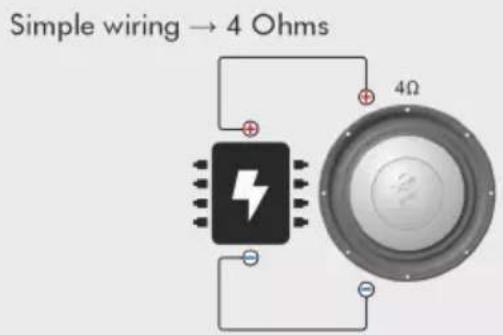

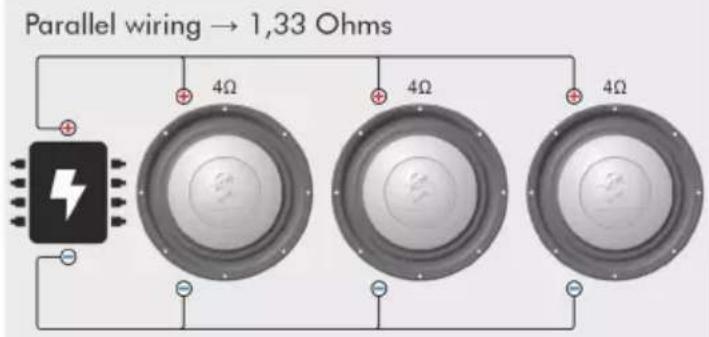

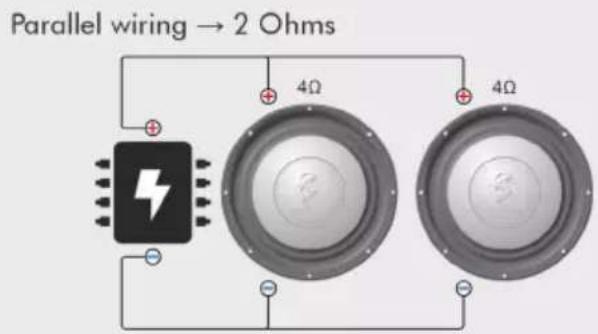

Verkabelungmöglichkeiten / Wiring options

GZIW 200

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt
