GZUW 8SQ-D2 - Subwoofer Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer
Modell	GZUW 8SQ-D2
Marke	Ground Zero
Serie	Uranium
Durchmesser	20 cm (8 Zoll)
Außendurchmesser	215 mm
Einbaudurchmesser	181 mm
Einbautiefe	108 mm
Impedanz	2 x 2 Ohm (Dual Voice Coil)
Belastbarkeit RMS	200 Watt
Belastbarkeit Spitze	400 Watt
Membranmaterial	Gepresste und beschichtete Papiermembran
Schwingspule	50 mm Kupfer-Schwingspule
Korb	Resonanzarmer Aluminium-Gusskorb
Zentrierung	Audiophile Polycot-Zentrierung
Optimierung	Klippel optimiert
Anschluss	Schraubanschluss für Kabel
Gehäuseempfehlung Bassreflex	18 Liter, Port 7 cm x 25 cm
Gehäuseempfehlung geschlossen	8–20 Liter
Reinigung	Mit trockenem Tuch abwischen
Sicherheitshinweise	Nicht in der Nähe von Kindern oder Haustieren lagern, Gehörschäden vermeiden
Reparatur	Nur durch Fachhändler oder autorisierten Service

Häufig gestellte Fragen - GZUW 8SQ-D2 Ground Zero

Welche Impedanz hat der GZUW 8SQ-D2 und wie verkabelt man ihn?

Der Subwoofer hat Dual 2-Ohm-Schwingspulen. Sie können die Spulen parallel schalten, um 1 Ohm zu erreichen, oder in Reihe für 4 Ohm.

Welches Gehäuse wird für den Subwoofer empfohlen?

Es werden Bassreflexgehäuse mit 18 Litern und einem Port von 7 cm Durchmesser und 25 cm Länge empfohlen. Alternativ sind geschlossene Gehäuse von 8 bis 20 Litern möglich.

Wie tief muss der Einbauort sein?

Die Einbautiefe beträgt 108 mm. Der Einbaudurchmesser beträgt 181 mm.

Wie viel Leistung verträgt der Subwoofer?

Die RMS-Belastbarkeit beträgt 200 Watt, die Spitzenbelastbarkeit 400 Watt.

Welche Membran hat der Subwoofer?

Der Subwoofer hat eine gepresste und beschichtete Papiermembran für präzisen Klang.

Ist der Subwoofer für den Wettbewerb geeignet?

Der GZUW 8SQ-D2 ist für den SQ-Wettbewerb optimiert, jedoch erlischt die Garantie bei Wettbewerbseinsatz.

Wie reinige ich den Subwoofer?

Reinigen Sie die Oberfläche vorsichtig mit einem trockenen, fusselfreien Tuch. Vermeiden Sie Feuchtigkeit und Reinigungsmittel.

Kann ich den Subwoofer selbst reparieren?

Reparaturen sollten nur von einem autorisierten Fachhändler durchgeführt werden, um Schäden zu vermeiden.

Welche Garantie gilt für den Subwoofer?

Es gilt die gesetzliche Gewährleistung. Eine Rücksendung erfolgt nur in Originalverpackung mit Kaufbeleg.

Wo finde ich die EU-Konformitätserklärung?

Die vollständige EU-Konformitätserklärung ist auf der Website www.ground-zero-audio.com verfügbar.

BEDIENUNGSANLEITUNG GZUW 8SQ-D2 Ground Zero

Hauptmerkmale / Features

• 20 cm Subwoofer mit hoher Klangqualität
- Klippel ^ optimiert
• Gepresste und beschichtete Papiermembran
• Audiophile Polycot Zentrierung
• Resonanzarmer Aluminium-Gusskorb
• 50 mm Kupfer-Schwingspule
• Schraubanschluss für Kabel

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der URANIUM Serie. Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support.

Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Jedes Produkt der URANIUM-Reihe wurde sorgfältig entwickelt, um den Anforderungen Musikbegeisterter mit hohen audiophilen Erwartungen gerecht zu werden und bietet dabei ein sehr gutes Preis-Leistungsverhältnis. Die Anwendung aller im SQ-Wettbewerb über die vergangenen Jahre gesammelter Erfahrungen fließen bei der Entwicklung jedes Produktes ein. Eine sorgfältige Abstimmung des Klanges und der Produktdetails führen zu beeindruckenden Ergebnissen und einer erstaunlichen Audiowiedergabe. Auch die ausgezeichneten Verstärker weisen bereits durch ihre Bezeichnung auf den Hauptzweck hin: SQ weit über dem Durchschnitt!

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the components

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

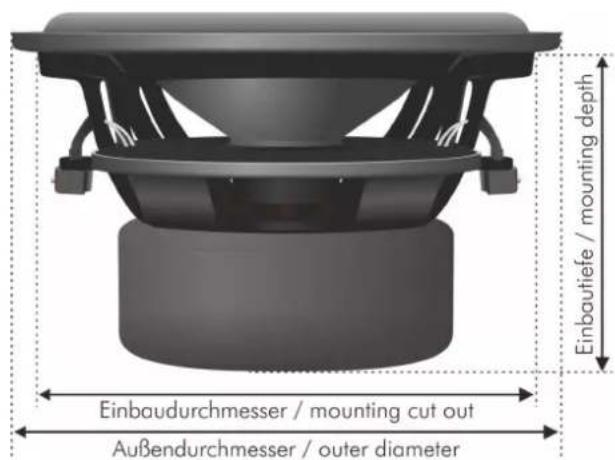

symbolische Darstellung symbolic illustration

Außendurchmesser / outer diameter	215 mm / 8.46"
Einbaudurchmesser / mounting cut out	181 mm / 7.13"
Einbautiefe / mounting depth	108 mm / 4.25"

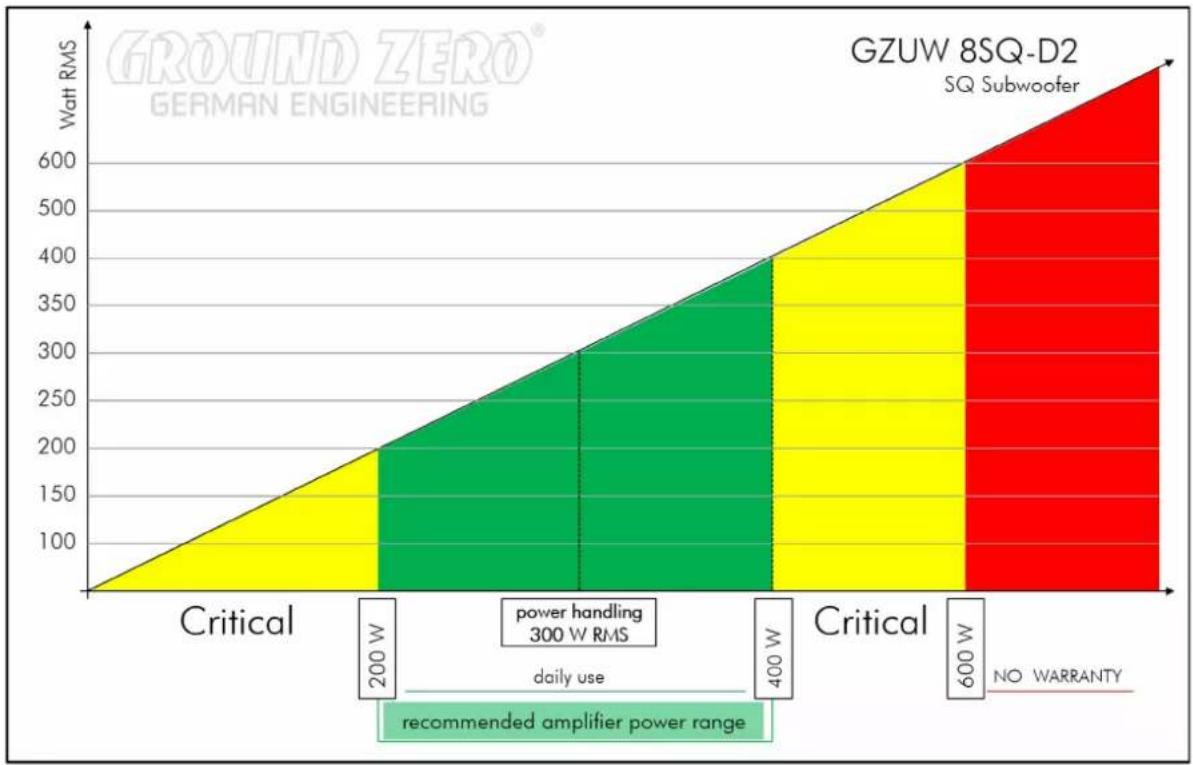

Belastbarkeit / Power handling

Gehäuseempfehlung / Enclosure recommendation

Bassreflex / vented recommended enclosure	18 Liter netto / 0.64 cu.ft. net
Port	1 x 7 cm / 1 x 2.76"
Portlänge / port length*	25 cm / 9.84"
F3 Frequenz / frequency	46 Hz / 37 Hz

Geschlossen / sealed	8 – 20 Liter netto / 0.28 – 0.71 cu.ft. net
Minimum recommended volume	Min. 8 Liter netto / 0.28 cu.ft. net
Qtc / F3	0.88 / 62 Hz
Maximum recommended volume	Max. 20 Liter netto / 0.71 cu.ft. net
Qtc / F3	0.78 / 58 Hz

Bandpass 4thorder	14 Liter netto geschlossen / 0.50 cu.ft. net sealed12 Liter netto ventiliert / 0.42 cu.ft. net vented
Port	7 cm / 2.76"
Portlänge / port length*	24 cm / 9.45"
F_b	57 Hz
Bandwidth (-3dB)	39 – 89 Hz

*Bei den hier aufgeführten Gehäusevorschlägen handelt es sich lediglich um eine der möglichen Varianten. Bitte beachten Sie auch, dass die finale Abstimmung, speziell die Port Längen je nach Fahrzeug variiert werden sollten.
*Above-mentioned enclosure recommendations are just a few possible variations. Please note that you should find the perfect tuning, especially port length, based on your car and own taste.

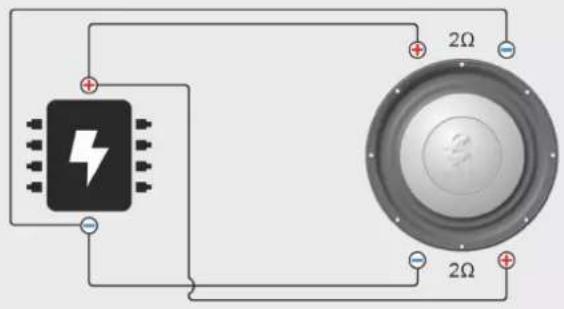

Verkabelungmöglichkeiten / Wiring options

GZUW 8SQ-D2
Parallel wiring → 1 Ohm

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt
