BEDIENUNGSANLEITUNG GZRW 10XSPL Ground Zero

Ausstattungsmerkmale / Features

• Hochbelastbarer SPL Subwoofer
• 25 cm Durchmesser
- Klippel® optimiert
• Verstärkte Papier-Membrane
• 63 mm Kupfer-Schwingspule
- Langhub-Sicke
• Druckkontakt Anschluss

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der RADIOACTIVE Serie. Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support. Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Die RADIOACTIVE-Serie enthält eine breite Palette besonders effizienter Lautsprechersysteme sowie die passenden Hochleistungs-Subwoofer für die tägliche Verwendung oder auch für den SPL Einsatz. GROUND ZERO konzentrierte sich bei der Entwicklung jedes einzelnen Produkts auf die natürliche und dynamische Audiowiedergabe jeder Art von Musik. Kompakte, aber dennoch leistungsstarke Class D Verstärker vervollständigen das Angebot der Linie.

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the components

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Technische Daten / Specifications

Modell / model	GZRW 10XSPL
Durchmesser der Schwingspule / voice coil diameter	63 / 2.5"
Impedanz / impedance	2 x 2
Re (seriell / wired in serial)	4
F_s	44.3
Q_ms	7.798
Q_es	0.828
Q_ts	0.749
V_as	9 / 0.32
L_e	3.092 mH
M_ms	229.6
X_max (p2p)	30 / 1.18"
Wirkungsgrad / efficiency (1w/1m)	82
B_L	17.58
Belastbarkeit / power handling (RMS/SPL)	800 / 1200
Empfohlene VerstärkerleistungRecommended amplifier power	600 – 1200 WRMS@4 Ohm (1 Ohm)

symbolische Darstellung symbolic illustration

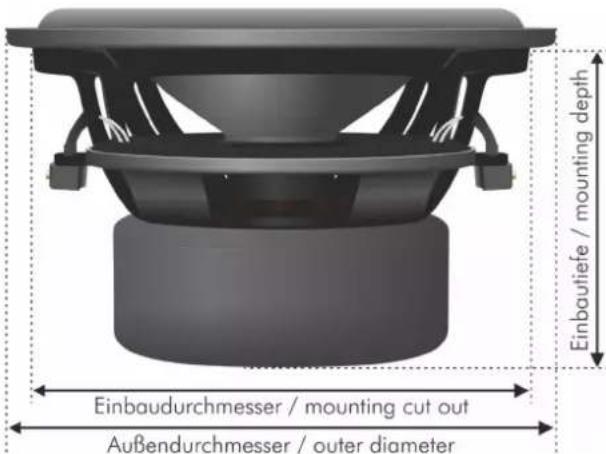

Außendurchmesser / outer diameter	257 mm / 10.12"
Einbaudurchmesser / mounting cut out	228 mm / 8.98"
Einbautiefe / mounting depth	150 mm / 5.9"

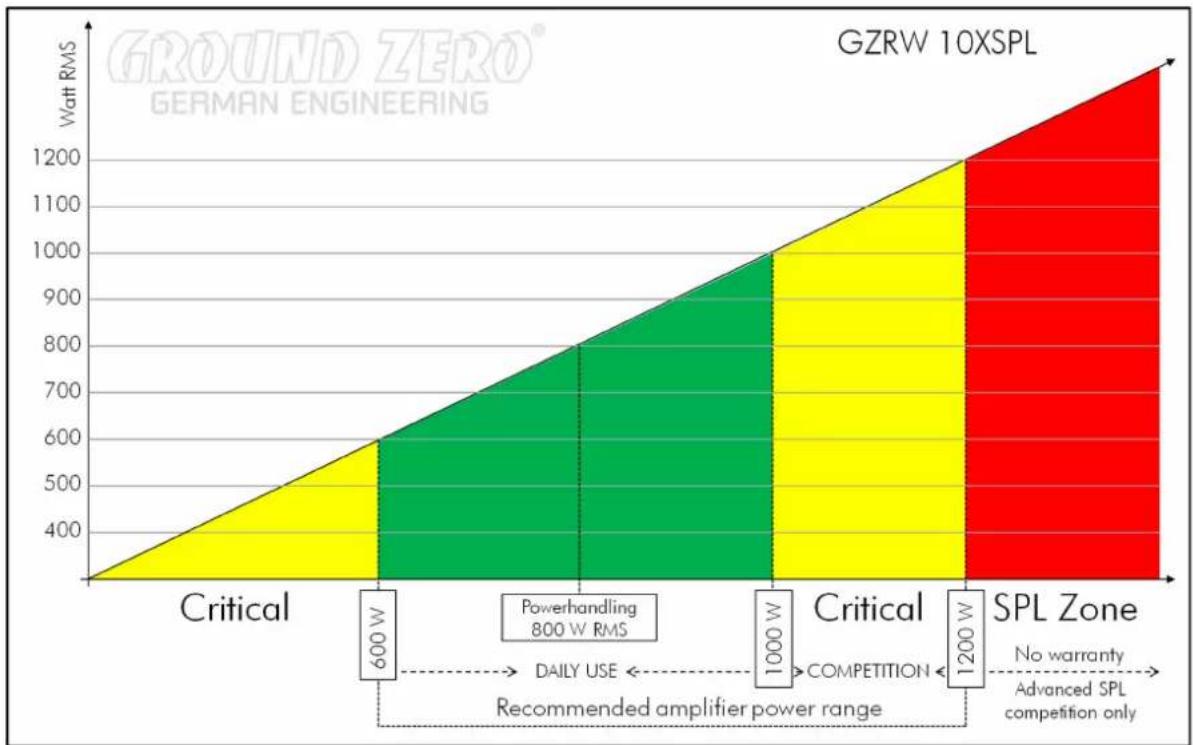

Belastbarkeit / Power handling

Gehäuseempfehlung / Recommended enclosures

Bassreflex / vented recommended enclosure	25 Liter netto / 0.883 cu.ft. net
Port	1 x 8 cm / 1 x 3.15"
Portlänge / port length*	22.5 cm / 8.89"
F3 Frequenz / frequency	38 Hz

Bassreflex / ventedlimited low frequency rangeand limited power handling	15 Liter netto / 0.53 cu.ft. net
Port	1 x 8 cm / 1 x 3.15"
Portlänge / port length*	34 cm / 13.48"
F3 Frequenz / frequency	40 Hz

* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten. Bitte beachten Sie zudem, dass die finale Abstimmung, speziell die Portlängen, nach Fahrzeug variiert werden können.
*Above-mentioned enclosure recommendations are just a few possible variations.
Please note that you should find the perfect tuning, especially port length, based on your car and own taste.

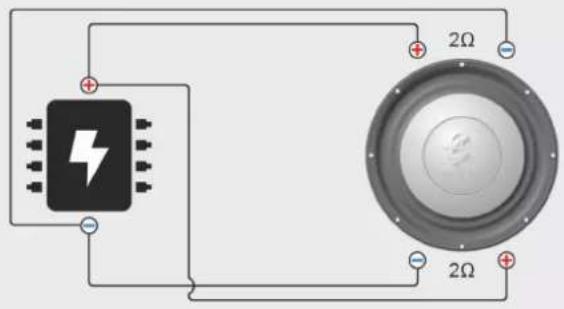

Verkabelungmöglichkeiten / Wiring options

GZRW 10XSPL
Parallel wiring → 1 Ohm

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt
