GZRW 6XSPL - Subwoofer Ground Zero - Kostenlose Bedienungsanleitung

Marke	Ground Zero
Modell	GZRW 6XSPL
Produkttyp	Subwoofer
Durchmesser	165 mm (6,5")
Schwingspulendurchmesser	50 mm (2")
Impedanz	2 x 2 Ohm (seriell 4 Ohm)
Belastbarkeit (RMS/SPL)	350 / 700 Watt
Empfohlene Verstärkerleistung	250 – 700 W RMS bei 4 Ohm (1 Ohm)
Wirkungsgrad (1W/1m)	79 dB
Frequenzgang F3 (Bassreflex)	28 Hz (20L Gehäuse) / 35 Hz (8,5L Gehäuse)
Membranmaterial	Verstärkte Papiermembran
Klippel® optimiert	Ja
Langhub-Sicke	Ja
Außendurchmesser	169 mm (6,65")
Einbaudurchmesser	147 mm (5,79")
Einbautiefe	99 mm (3,90")
X_max (peak to peak)	22 mm (0,87")
Gehäuseempfehlung Bassreflex (netto)	20 L oder 8,5 L
Portdurchmesser	7 cm (2,75") für 20L / 5 cm (1,97") für 8,5L
Portlänge	45 cm (17,72") für 20L / 35 cm (13,78") für 8,5L
Garantie	Gesetzliche Gewährleistung
Lieferumfang	Subwoofer, Bedienungsanleitung

Häufig gestellte Fragen - GZRW 6XSPL Ground Zero

Wie schließe ich den GZRW 6XSPL mit 2x2 Ohm Impedanz an einen Verstärker an?

Der Subwoofer hat zwei Schwingspulen mit je 2 Ohm. Sie können diese parallel schalten, um 1 Ohm Gesamtimpedanz zu erreichen, oder seriell für 4 Ohm. Beachten Sie die minimale Impedanz Ihres Verstärkers.

Welches Gehäuse wird für den GZRW 6XSPL empfohlen?

Es werden zwei Bassreflex-Gehäuse empfohlen: 20 Liter netto mit einem Port von 7 cm Durchmesser und 45 cm Länge (F3=28 Hz) oder 8,5 Liter mit 5 cm Port und 35 cm Länge (F3=35 Hz). Die Portlängen können je nach Fahrzeug angepasst werden.

Kann ich den Subwoofer auch in einem geschlossenen Gehäuse betreiben?

Ja, das ist möglich, aber die Frequenzgangdaten sind nur für Bassreflex angegeben. Für geschlossene Gehäuse empfehlen wir eine Abstimmung mit dem Fachhandel.

Was ist die maximale Belastbarkeit des GZRW 6XSPL?

Die Dauerbelastbarkeit (RMS) beträgt 350 Watt, die Spitzenbelastbarkeit (SPL) 700 Watt. Empfohlen wird eine Verstärkerleistung von 250 bis 700 Watt RMS bei 4 Ohm (bzw. 1 Ohm bei Parallelschaltung).

Wie groß ist der Einbaudurchmesser und die Einbautiefe?

Der Außendurchmesser beträgt 169 mm, der Einbaudurchmesser 147 mm. Die Einbautiefe beträgt 99 mm. Achten Sie auf ausreichend Platz hinter dem Subwoofer.

Welche Kabelquerschnitte sollte ich verwenden?

Verwenden Sie ausreichend dimensionierte Strom- und Lautsprecherkabel (z.B. 4 mm² oder mehr) und verlegen Sie diese getrennt von Antennenkabeln.

Der Subwoofer wird sehr heiß – ist das normal?

Bei hoher Belastung kann die Schwingspule warm werden. Solange die Temperatur unter 100°C bleibt, ist es normal. Bei Überhitzung (z.B. durch Clipping) kann der Subwoofer beschädigt werden.

Kann ich den GZRW 6XSPL auch in einem Fahrzeug mit Werksradio betreiben?

Ja, aber Sie benötigen einen externen Verstärker, da Werksradios meist nicht genug Leistung für einen Subwoofer liefern.

Was ist bei der Reinigung zu beachten?

Reinigen Sie die Membran vorsichtig mit einem trockenen oder leicht feuchten Tuch. Vermeiden Sie scharfe Reinigungsmittel. Die Papiermembran ist empfindlich gegen Feuchtigkeit.

Ist der Subwoofer für den Einsatz in Wettbewerben geeignet?

Ja, der GZRW 6XSPL ist als SPL-Subwoofer ausgelegt. Beachten Sie jedoch, dass bei Wettbewerben die Garantie erlischt.

BEDIENUNGSANLEITUNG GZRW 6XSPL Ground Zero

Ausstattungsmerkmale / Features

• Hochbelastbarer SPL Subwoofer
• 165 mm Durchmesser
- Klippel® optimiert
• Verstärkte Papier-Membrane
• 50 mm Kupfer-Schwingspule
- Langhub-Sicke
○ High-power SPL subwoofer
- 6.5" diameter
○ Klippel ^® optimized
o Reinforced paper cone
o 2" copper voice coil
○ High-roll surround

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der RADIOACTIVE Serie. Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support. Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Die RADIOACTIVE-Serie enthält eine breite Palette besonders effizienter Lautsprechersysteme sowie die passenden Hochleistungs-Subwoofer für die tägliche Verwendung oder auch für den SPL-Einsatz. GROUND ZERO konzentrierte sich bei der Entwicklung jedes einzelnen Produkts auf die natürliche und dynamische Audiowiedergabe jeder Art von Musik. Kompakte, aber dennoch leistungsstarke Class D Verstärker vervollständigen das Angebot der Linie.

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the components

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Technische Daten / Specifications

Modell / model	GZRW 6XSPL
Durchmesser der Schwingspule / voice coil diameter	50 mm / 2"
Impedanz / impedance	2 x 2 Ohm / ohms
Re (seriell / wired in serial)	4.24 Ohm / ohms
F_s	49.5 Hz
Q_ms	7.866
Q_es	0.621
Q_ts	0.576
Vas	2.23 L / 0.078 cu.ft.
M_ms	134 gr
X_max (p2p)	22 mm / 0.87"
Wirkungsgrad / efficiency (1w/1m)	79 dB
B_L	16.67 Tm
Belastbarkeit / power handling (RMS/SPL)	350 / 700 Watt / Watts
Empfohlene VerstärkerleistungRecommended amplifier power	250 – 700 WRMS@4 ohms (1 ohm)

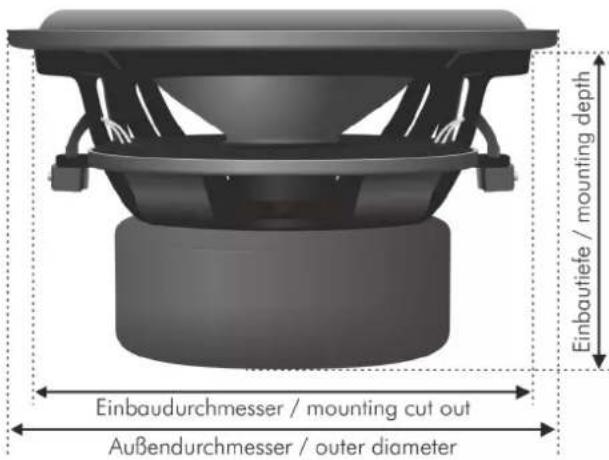

symbolische Darstellung symbolic illustration

Außendurchmesser / outer diameter	169 mm / 6.65"
Einbaudurchmesser / mounting cut out	147 mm / 5.79"
Einbautiefe / mounting depth	99 mm / 3.90"

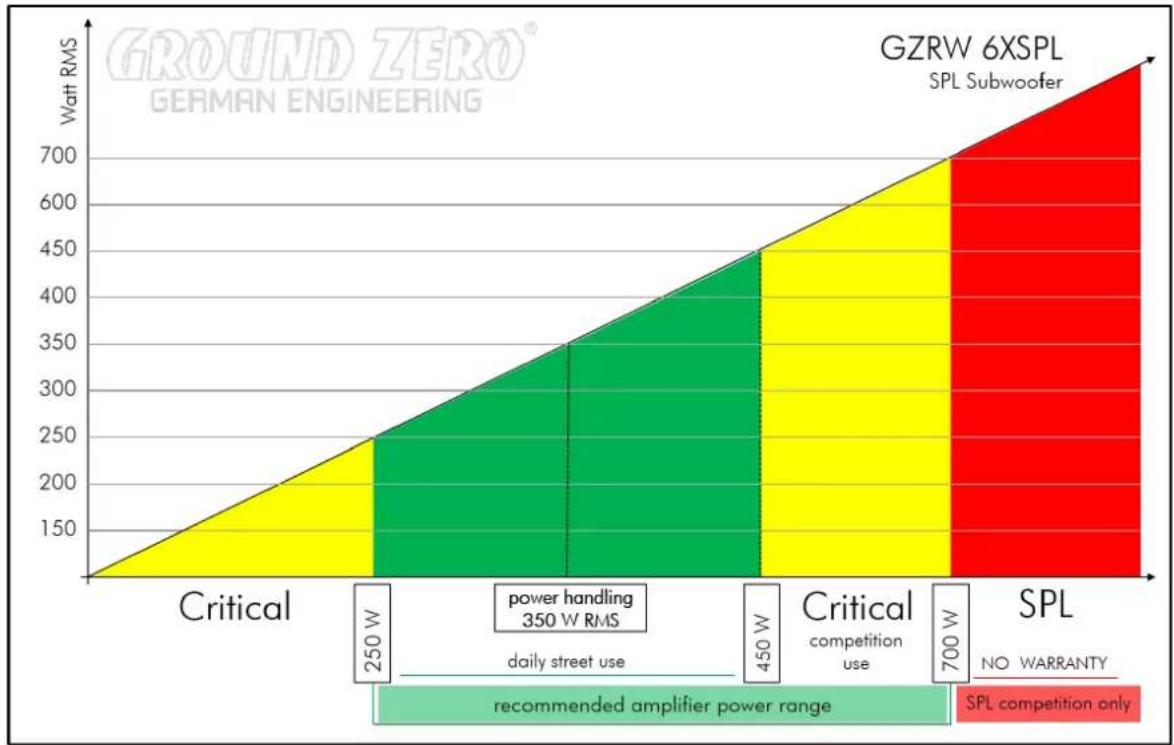

Belastbarkeit / Power handling

Gehäuseempfehlung / Recommended enclosures

Bassreflex / vented recommended enclosure	20 Liter netto / 0.71 cu.ft. net
Port	1 x 7 cm / 1 x 2.75"
Portlänge / port length*	45 cm / 17.72"
F3 Frequenz / frequency	28 Hz

Bassreflex / ventedlimited low frequency rangeand limited power handling	8.5 Liter netto / 0.30 cu.ft. net
Port 1 x 5 cm / 1 x 1.97"
Portlänge / port length*	35 cm / 13.78"
F3 Frequenz / frequency	35 Hz

* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten. Bitte beachten Sie zudem, dass die finale Abstimmung, speziell die Portlängen, nach Fahrzeug variiert werden können.

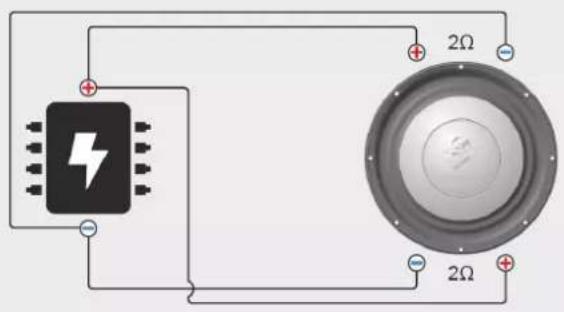

Verkabelungmöglichkeiten / Wiring options

GZRW 6XSPL
Parallel wiring → 1 Ohm

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt
