Produkttyp	Subwoofer
Modell	GZRW 250-D2 FLAT
Marke	Ground Zero
Impedanz	2x 2 Ohm (seriell 4 Ohm)
Schwingspulendurchmesser	50 mm (2")
Resonanzfrequenz (Fs)	28 Hz
Qms	5,53
Qes	0,60
Qts	0,54
Äquivalentvolumen (Vas)	35,8 L
Schwingspuleninduktivität (Le)	2,60 mH
Bewegte Masse (Mms)	157,3 g
Kraftfaktor (BL)	13,52
Linearer Hub (Xmax)	22 mm
Wirkungsgrad	84 dB (1W/1m)
Belastbarkeit (RMS)	400 W
Empfohlene Verstärkerleistung	300-500 W RMS
Gehäuseempfehlung (Bassreflex)	20 L netto, Port 7 cm x 27,5 cm
Alternativgehäuse (klein)	15 L netto, Port 7 cm x 30 cm
Korb	Flacher GZ-Design Stahlkorb
Membran	Sandwich mit Papier
Sicke	Langlebige Gummisicke
Antrieb	Effizienter Ferrit-Antrieb
Optimierung	Klippel® optimiert
Anschluss	Verchromter Druckkontaktanschluss

Häufig gestellte Fragen - GZRW 250-D2 FLAT Ground Zero

Wie schließe ich den Subwoofer GZRW 250-D2 FLAT an?

Der Subwoofer hat zwei 2-Ohm-Schwingspulen. Sie können diese seriell verschalten, um eine Gesamtimpedanz von 4 Ohm zu erhalten. Beachten Sie die Verkabelungsmöglichkeiten in der Anleitung.

Welches Gehäuse wird für den Subwoofer empfohlen?

Empfohlen wird ein Bassreflexgehäuse mit einem Nettoinnenvolumen von 20 Litern und einem Port von 7 cm Durchmesser und 27,5 cm Länge. Eine kleinere Variante mit 15 Litern und 30 cm Portlänge ist ebenfalls möglich.

Was bedeutet die Impedanzangabe 2x 2 Ohm?

Der Subwoofer verfügt über zwei separate Schwingspulen mit jeweils 2 Ohm Impedanz. Durch Verschaltung (seriell oder parallel) kann die Gesamtimpedanz angepasst werden.

Wie hoch ist die Belastbarkeit des GZRW 250-D2 FLAT?

Die Dauerbelastbarkeit (RMS) beträgt 400 Watt. Die empfohlene Verstärkerleistung liegt zwischen 300 und 500 Watt RMS.

Welche Sicherheitshinweise sind beim Einbau zu beachten?

Achten Sie darauf, keine Löcher in den Tank, Bremsleitungen oder andere wichtige Fahrzeugteile zu bohren. Kabel nicht über scharfe Kanten führen und Signal- von Stromkabeln getrennt verlegen.

Wie reinige ich den Subwoofer?

Reinigen Sie die Oberfläche des Subwoofers nur mit einem trockenen oder leicht feuchten Tuch. Vermeiden Sie scharfe Reinigungsmittel, da diese die Membrane oder die Sicke beschädigen können.

Gilt die Garantie bei Überlastung des Subwoofers?

Nein, die Garantie erlischt bei Schäden durch Überlastung, unsachgemäße Behandlung oder Teilnahme an Wettbewerben. Die gesetzliche Gewährleistung bleibt unberührt.

Kann ich den Subwoofer im Freien verwenden?

Der Subwoofer ist für den Einbau in Fahrzeugen konzipiert und nicht für den Außeneinsatz geeignet. Feuchtigkeit und Witterung können zu Schäden führen.

Welche Verstärkerleistung wird für den GZRW 250-D2 FLAT empfohlen?

Es wird eine Verstärkerleistung von 300 bis 500 Watt RMS empfohlen. Bei Verwendung einer höheren Leistung kann es zu Überlastung und Garantieverlust kommen.

Wie tief ist der Subwoofer (Einbautiefe)?

Der Subwoofer gehört zur FLAT-Serie und zeichnet sich durch eine geringe Einbautiefe aus. Genaue Maße entnehmen Sie bitte der technischen Zeichnung in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG GZRW 250-D2 FLAT Ground Zero

Ausstattungsmerkmale / Features

• 25 cm Subwoofer mit geringer Einbautiefe
- Klippel® optimiert
• Effizienter Ferrit-Antrieb
• Langlebige Gummisicke
- Flacher GZ-Design Stahlkorb
• Sandwich-Membran mit Papier
• Verchromter Druckkontakt-Anschluss

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der HYDROGEN Serie. Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support.

Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Die RADIOACTIVE-Serie enthält eine breite Palette besonders effizienter Lautsprechersysteme sowie die passenden Hochleistungs-Subwoofer für die tägliche Verwendung oder auch für den SPL Einsatz. GROUND ZERO konzentrierte sich bei der Entwicklung jedes einzelnen Produkts auf die natürliche und dynamische Audiowiedergabe jeder Art von Musik. Kompakte, aber dennoch leistungsstarke Class D Verstärker vervollständigen das Angebot der Linie.

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit.

Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Technische Daten / Specifications

Modell / model	GZRW 250-D2 FLAT
Product Number Code	GZ - 51625030
Schwingspule ∅ / voice coil ∅	50 mm / 2"
Impedanz / impedance	2x 2 Ohm / ohms
Re (seriell / serial)	3.95 Ohm / ohms ( Serie / series )
F_s	28 Hz
Q_ms	5.53
Q_es	0.60
Q_ts	0.54
V_as	35.8 L / 1.26 cu.ft.
Le	2.60 mH
M_ms	157.3 gr
B_L	13.52
X_max	22 mm / 0.87"
Wirkungsgrad / efficiency (SPL 1w/1m)	84 dB
Belastbarkeit (RMS) / Power handling (RMS)	400 Watt / Watts
Empfohlene Verstärkerleistung / Recommended amplifierpower	300 - 500 WRMS @ 4 Ohm / ohms oder / or300 - 500 WRMS @ 1 Ohm / ohm

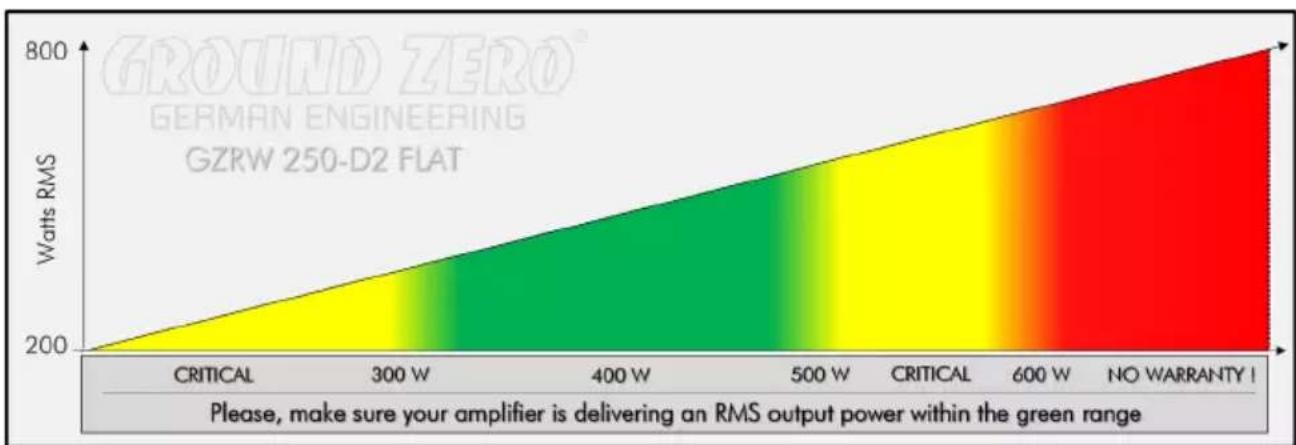

Leistungsempfehlung / Recommended power handling

Gehäuseempfehlung / Recommended enclosures

Bassreflex / vented(recommended)	20 Liter netto / 0.71 cu.ft. net
Port	1 x 7 cm / 1 x 2.76"
Portlänge / port length*	27.5 cm / 10.83"
F_3 Frequenz / frequency	37 Hz
Bassreflex / vented(small enclosure)	15 Liter netto / 0.53 cu.ft. net
Port	1 x 7 cm / 1 x 2.76"
Portlänge / port length*	30 cm / 11.81"
F_3 Frequenz / frequency	42 Hz

* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten. Bitte beachten Sie zudem, dass die finale Abstimmung, speziell die Port Längen je nach Fahrzeug und eigenem Geschmack variiert werden sollten.
*Above-mentioned enclosure recommendations are just a few possible variations. Please note that you should find the perfect tuning, especially port length, based on your car and own taste.

Verkabelungsmöglichkeiten / Wiring Options

Serial wiring → 4 Ohms

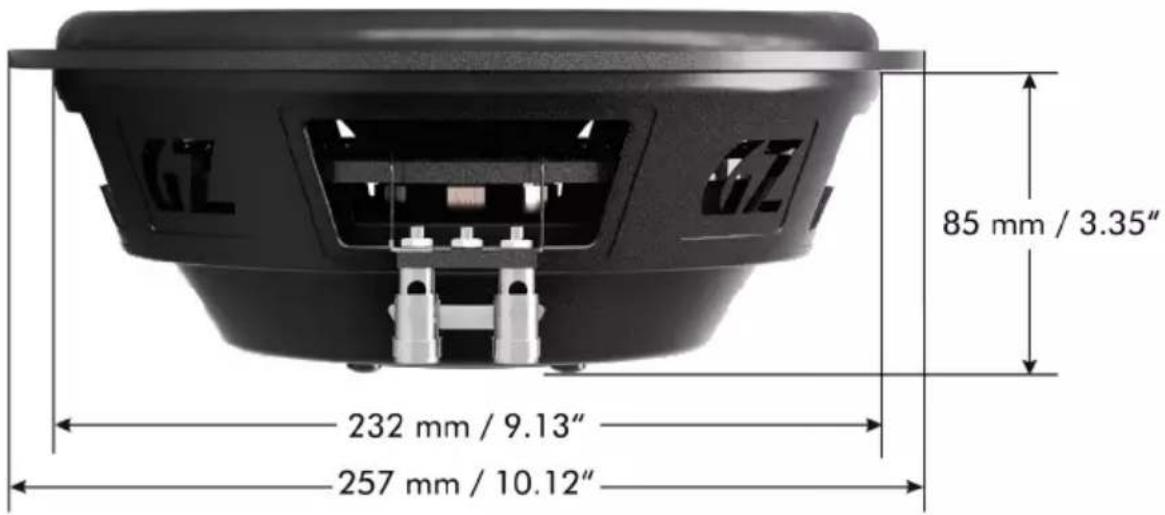

Abmessungen / Dimensions

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt
