GZUW 10SQ-D2 - Subwoofer Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer
Marke	Ground Zero
Modell	GZUW 10SQ-D2
Serie	URANIUM
Größe	25 cm / 10 Zoll
Außendurchmesser	262 mm
Einbaudurchmesser	236 mm
Einbautiefe	148 mm
Belastbarkeit (RMS)	300 W
Belastbarkeit (Max)	600 W
Belastbarkeit (Spitze, keine Garantie)	800 W
Impedanz	2 x 2 Ohm (Dual Voice Coil)
Schwingspulendurchmesser	50 mm
Membranmaterial	Gepresste und beschichtete Papiermembran
Zentrierung	Audiophile Polycot Zentrierung
Korb	Resonanzarmer Aluminium-Gusskorb
Optimierung	Klippel optimiert
Anschluss	Schraubanschluss für Kabel
Empfohlenes Gehäuse (Bassreflex)	36 Liter netto, Port 8 cm x 21 cm
Empfohlenes Gehäuse (Geschlossen)	25–50 Liter netto
Empfohlenes Gehäuse (Bandpass 4. Ordnung)	22 L geschlossen + 24 L ventiliert
Frequenzgang (-3 dB)	ca. 35–80 Hz (je nach Gehäuse)
Gehäusehinweis	Portlänge je nach Fahrzeug anpassen

Häufig gestellte Fragen - GZUW 10SQ-D2 Ground Zero

Welche Impedanz hat der GZUW 10SQ-D2 und wie verkabelt man ihn?

Der Subwoofer hat zwei 2-Ohm-Schwingspulen (Dual Voice Coil). Sie können parallel geschaltet werden für 1 Ohm oder in Reihe für 4 Ohm, je nach Verstärkerbestückung. Siehe Anschlussdiagramm in der Anleitung.

Welches Gehäuse wird empfohlen?

Es werden mehrere Gehäusevarianten empfohlen: Bassreflex mit 36 Litern netto und einem Port (8 cm Durchmesser, 21 cm Länge) oder geschlossen mit 25–50 Litern netto. Auch ein Bandpass 4. Ordnung ist möglich.

Kann ich den Subwoofer an einen Monoblock-Verstärker anschließen?

Ja, das ist üblich. Achten Sie darauf, dass der Verstärker die resultierende Impedanz (1 oder 4 Ohm) stabil treiben kann und die RMS-Leistung von 300 W nicht überschreitet.

Muss der Subwoofer eingespielt werden?

Ja, es wird empfohlen, den Subwoofer für etwa 10–20 Stunden bei moderater Lautstärke einzuspielen, um die mechanischen Teile zu lockern und optimale Klangqualität zu erreichen.

Welche maximale Belastbarkeit hat der Subwoofer?

Die RMS-Belastbarkeit beträgt 300 W, die maximale Musikleistung 600 W. Kurzzeitige Spitzen bis 800 W sind möglich, jedoch ohne Garantieanspruch.

Wie tief spielt der GZUW 10SQ-D2?

Je nach Gehäuse erreicht er eine untere Grenzfrequenz von etwa 35–40 Hz (Bassreflex) oder 54 Hz (geschlossen, 25 Liter). Mit einem optimierten Bassreflexgehäuse sind tiefe, druckvolle Bässe möglich.

Welche Sicherheitshinweise sind zu beachten?

Vermeiden Sie Bohrlöcher in Tank, Bremsleitungen oder Kabel. Verlegen Sie Signalkabel getrennt von Stromkabeln. Achten Sie auf scharfe Kanten. Hohe Lautstärken über 85 dB können Gehörschäden verursachen.

Kann ich den Subwoofer in einem Auto verbauen?

Ja, dieser Subwoofer ist speziell für den Car-Audio-Einsatz entwickelt. Achten Sie auf ausreichend Platz (Einbautiefe 148 mm) und ein geeignetes Gehäuse.

Wie reinige ich den Subwoofer?

Reinigen Sie die Membran und den Korb vorsichtig mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese die Beschichtung beschädigen könnten.

Was ist bei der Garantie zu beachten?

Die Garantie entspricht den gesetzlichen Regelungen. Schäden durch Überlastung, unsachgemäße Behandlung oder Wettbewerbsnutzung sind ausgeschlossen. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG GZUW 10SQ-D2 Ground Zero

Hauptmerkmale / Features

• 25 cm Subwoofer mit hoher Klangqualität
- Klippel ^ optimiert
• Gepresste und beschichtete Papiermembran
• Audiophile Polycot Zentrierung
• Resonanzarmer Aluminium-Gusskorb
• 50 mm Kupfer-Schwingspule
• Schraubanschluss für Kabel

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der URANIUM Serie. Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support.

Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Jedes Produkt der URANIUM-Reihe wurde sorgfältig entwickelt, um den Anforderungen Musikbegeisterter mit hohen audiophilen Erwartungen gerecht zu werden und bietet dabei ein sehr gutes Preis-Leistungsverhältnis. Die Anwendung aller im SQ-Wettbewerb über die vergangenen Jahre gesammelter Erfahrungen fließen bei der Entwicklung jedes Produktes ein. Eine sorgfältige Abstimmung des Klanges und der Produktdetails führen zu beeindruckenden Ergebnissen und einer erstaunlichen Audiowiedergabe. Auch die ausgezeichneten Verstärker weisen bereits durch ihre Bezeichnung auf den Hauptzweck hin: SQ weit über dem Durchschnitt!

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the components

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclinginrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

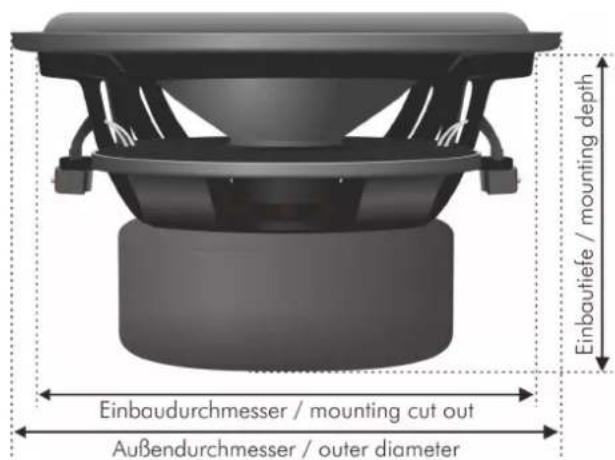

symbolische Darstellung symbolic illustration

Außendurchmesser / outer diameter	262 mm / 10.31"
Einbaudurchmesser / mounting cut out	236 mm / 9.29"
Einbautiefe / mounting depth	148 mm / 5.83"

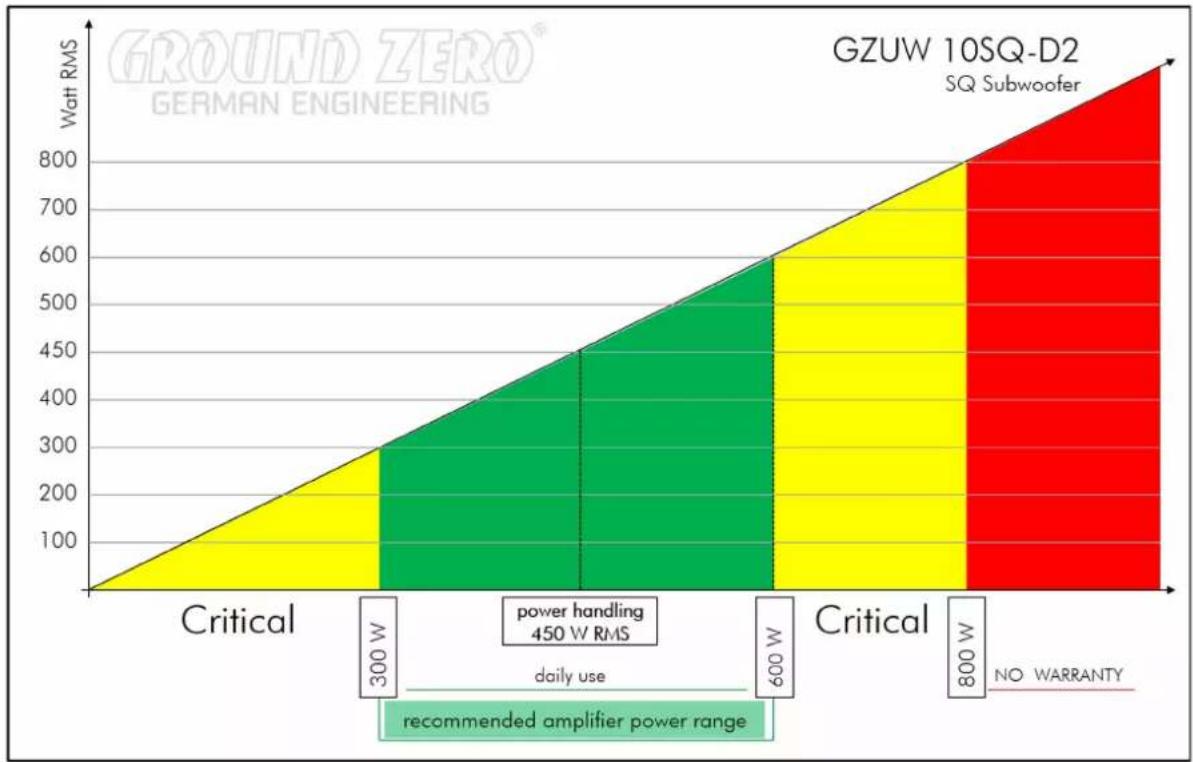

Belastbarkeit / Power handling

Gehäuseempfehlung / Enclosure recommendation

Bassreflex / vented recommended enclosure	36 Liter netto / 1.27 cu.ft. net
Port	1 x 8 cm / 1 x 3.15"
Portlänge / port length*	21 cm / 8.27"
F3 Frequenz / frequency	40 Hz / 33 Hz
Geschlossen / sealed	25 – 50 Liter netto / 0.88 – 1.77 cu.ft. net
Minimum recommended volume	Min. 25 Liter netto / 0.88 cu.ft. net
Qtc / F3	0.75 / 54 Hz
Maximum recommended volume	Max. 50 Liter netto / 1.77 cu.ft. net
Qtc / F3	0.66 / 53 Hz
Bandpass 4thorder	22 Liter netto geschlossen / 0.78 cu.ft. net sealed24 Liter netto ventiliert / 0.85 cu.ft. net vented
Port	8 cm / 3.15"
Portlänge / port length*	17 cm / 6.69"
F_b	52 Hz
Bandwidth (-3dB)	35 – 80 Hz

*Bei den hier aufgeführten Gehäusevorschlägen handelt es sich lediglich um eine der möglichen Varianten. Bitte beachten Sie auch, dass die finale Abstimmung, speziell die Port Längen je nach Fahrzeug variiert werden sollten.

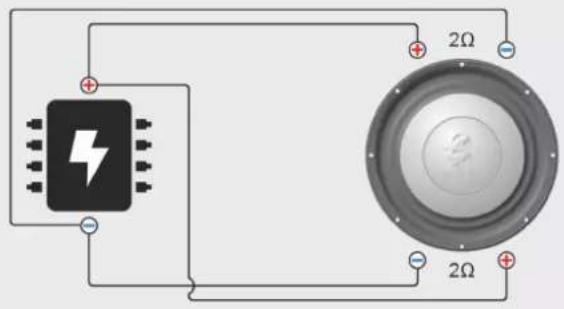

Verkabelungmöglichkeiten / Wiring options

GZUW 10SQ-D2
Parallel wiring → 1 Ohm

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt
