BEDIENUNGSANLEITUNG GZHW 20XSPL-D1 Ground Zero

Ausstattungsmerkmale / Features

• Hochbelastbarer 20 cm SPL Subwoofer
- Klippel® optimiert
• Effizienter 3-fach Magnet
• Stabiler Aluminiumgusskorb
• Verstärkte Papiermembran
• 63 mm Kupferschwingspule
• Langhubige U-Sicke
• Druckkontakt-Anschluss

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der HYDROGEN Serie.

Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support.

Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Produkte der GROUND ZERO HYDROGEN Serie erfüllen auch die Anforderungen besonders anspruchsvoller Kunden. Eine erstaunliche Performance, großartige Klangqualität und bei Bedarf enorm hoher Schalldruck zeichnen alle Modelle der Linie aus. Die Subwoofer wurden entwickelt, um selbst unter Wettbewerbsbedingungen erfolgreich eingesetzt werden zu können, aber auch im täglichen Betrieb sehr hohe Verstärkerleistungen zu bewältigen und damit enorme Basspegel zu erreichen. Für beengte Platzverhältnisse beinhaltet die HYDROGEN Serie leistungsstarke, aber kleine und installationsfreundliche Verstärker für nahezu alle Anwendungen.

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the components

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclinginrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Technische Daten / Specifications

Modell / model	GZHW 20XSPL-D1	GZHW 20XSPL-D2
Schwingspule / voice coil	63 mm / 2.5"
Impedanz / Impedance	2 x 1 Ω	2 x 2 Ω
Re (seriell / wired in serial)	2.01 Ω 4.18 Ω
F_s	38.9 Hz 42.4 Hz
Q_ms	7.47 6.79
Q_es	0.60 0.70
Q_ts	0.55 0.63
Vas	5.2 L / 0.18 cu.ft.	4.3 L / 0.15 cu.ft.
M_ms	191.5 gr 178.6 gr
X_max (p2p)	40 mm / 1.57"	40 mm / 1.57"
Wirkungsgrad / efficiency	79 dB 79 dB
B_L	12.8 Tm 16.9 Tm
Belastbarkeit / power handling	700 / 1500 Watt / Watts (RMS/SPL)
Empf. Verstärkerleistung / Rec. amplifier power	500 – 1500 WRMS @2 Ω (0.5 Ω)	500 – 1500 WRMS @4 Ω (1 Ω)

symbolische Darstellung symbolic illustration

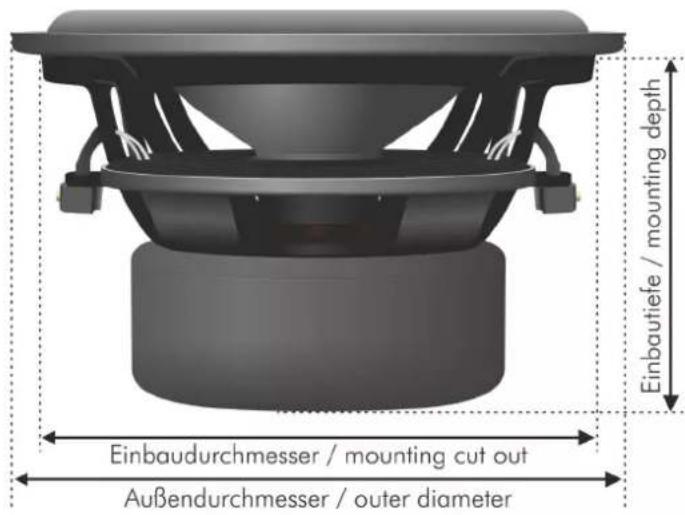

Außendurchmesser / outer diameter	210 mm / 8.27"
Einbaudurchmesser / mounting cut out	187 mm / 7.36"
Einbautiefe / mounting depth	145 mm / 5.70"

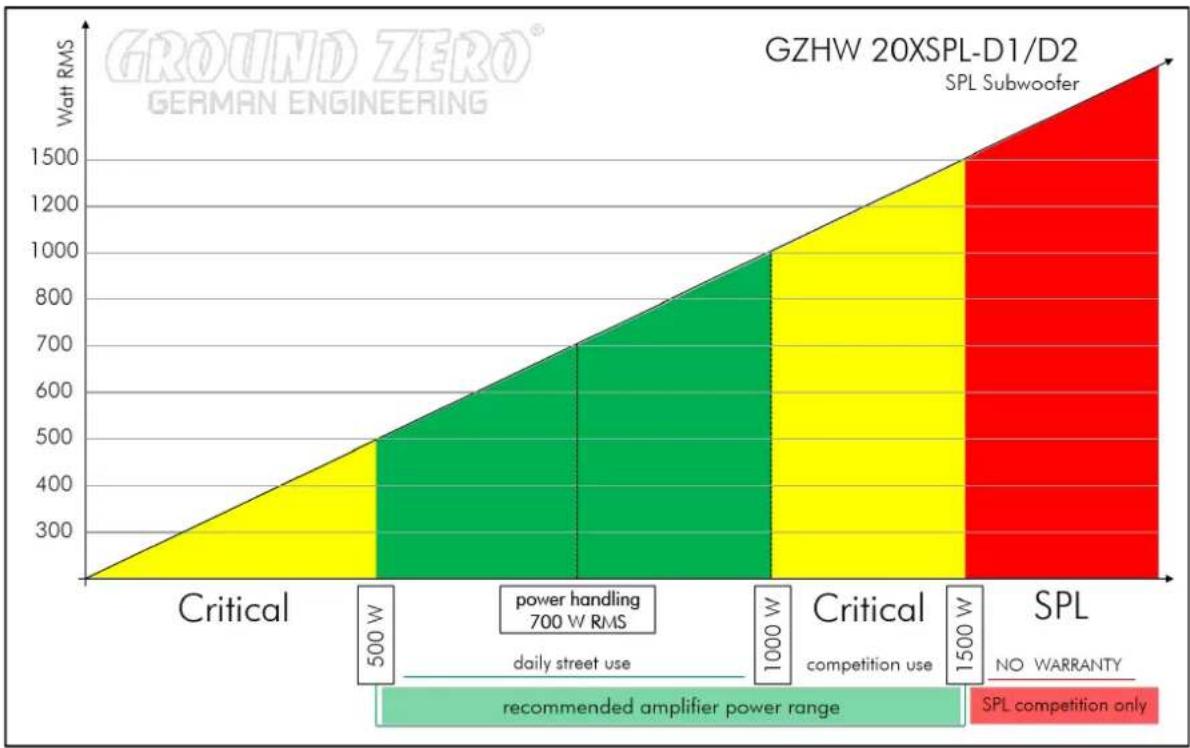

Leistungsempfehlung / Recommended power handling

Gehäuseempfehlung / Enclosure recommendation

Modell / model	GZHW 20XSPL-D1	GZHW 20XSPL-D2
Bassreflex / vented recommended enclosure	21 Liter netto / 0.74 cu.ft. net
Port	1 x 7 cm / 1 x 2.76"
Portlänge / port length*	24 cm / 9.45"
F3 Frequenz / frequency	33 Hz	34 Hz
Geschlossen / sealed (minimum) limited low frequency range and limited power handling	7 l netto / 0.25 cu.ft. net	10 L / 0.35 cu. ft. net
Qtc / F3	0.75 / 45 Hz	0.71 / 55 Hz
Geschlossen (empfohlen) / sealed (recommended) limited power handling	15 l netto / 0.53 cu.ft. net	20 / 0.71 cu. ft. net
Qtc / F3	0.68 / 45 Hz	0.67 / 54 Hz

* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten. Bitte beachten Sie zudem, dass die finale Abstimmung, speziell die Portlängen, nach Fahrzeug variiert werden können.
*Above-mentioned enclosure recommendations are just a few possible variations. Please note that you should find the perfect tuning, especially port length, based on your car and own taste.

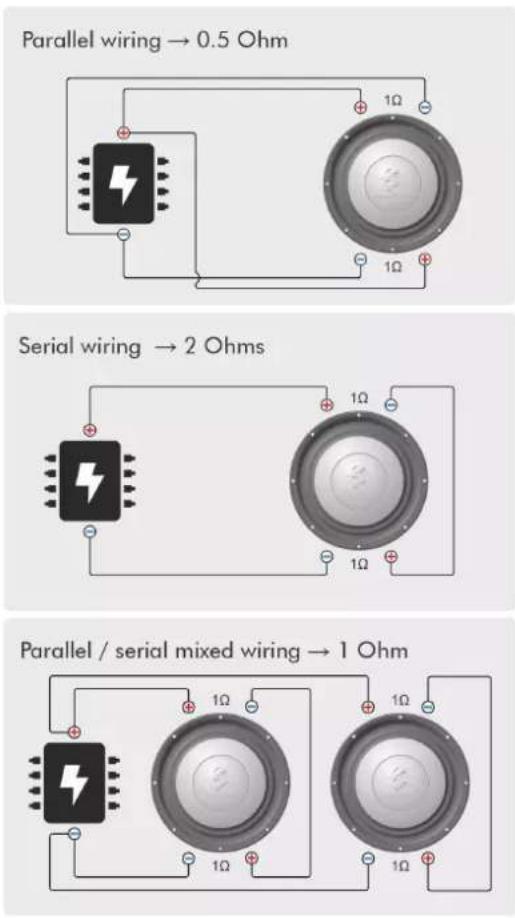

Verkabelungmöglichkeiten / Wiring options

GZHW 20XSPL-D1

GZHW 20XSPL-D2
Parallel wiring → 1 Ohm

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt.

GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt
