Produkttyp	Subwoofer (Passiv)
Marke	Ground Zero
Modell	GZNW 15Xmax
Durchmesser	38 cm (15 Zoll)
Impedanz	4 Ohm
Belastbarkeit (RMS)	1000 W
Belastbarkeit (Peak)	2000 W
Empfindlichkeit	89 dB (1W/1m)
Frequenzgang	20 Hz – 500 Hz
Gehäusetyp	Geschlossen / Bassreflex (abhängig von Einbau)
Einbauort	Auto (Kofferraum, Unterboden)
Material Membran	Papier mit Beschichtung
Magnetsystem	Ferrit
Schwingspulendurchmesser	3 Zoll (75 mm)
Abmessungen (ca.)	380 x 380 x 280 mm
Gewicht	12 kg
Farbe	Schwarz
Besonderheiten	Belüfteter Korb, doppelte Klemmen
Lieferumfang	1 Subwoofer, Bedienungsanleitung
Reinigung	Staub mit trockenem Tuch entfernen; keine Feuchtigkeit
Sicherheitshinweise	Nicht übersteuern, korrekte Verkabelung beachten
Ersatzteile	Ersatzmembran, Schwingspule (nicht im Lieferumfang)
Reparatur	Nur durch Fachpersonal
Dokumentation	PDF-Handbuch auf notice-facile.com

Häufig gestellte Fragen - GZNW 15Xmax Ground Zero

Wie schließe ich den Ground Zero GZNW 15Xmax Subwoofer an?

Der Subwoofer ist passiv und benötigt einen externen Verstärker. Schließen Sie die Klemmen des Subwoofers an die Lautsprecherausgänge des Verstärkers an. Beachten Sie die korrekte Polarität (Plus an Plus, Minus an Minus). Die Impedanz von 4 Ohm sollte mit der Verstärkerspezifikation übereinstimmen.

Welche Verstärkerleistung wird für den GZNW 15Xmax empfohlen?

Eine Endstufe mit 800–1200 Watt RMS an 4 Ohm ist ideal. Der Subwoofer verträgt bis zu 1000 Watt RMS, daher sollte die Verstärkerleistung nicht dauerhaft überschritten werden, um Schäden zu vermeiden.

Kann der Subwoofer im Freien verwendet werden?

Der GZNW 15Xmax ist für den Einsatz im Fahrzeuginnenraum konzipiert. Er ist nicht wasserdicht und sollte vor Feuchtigkeit geschützt werden. Für Außeneinsätze ist eine separate Wetterabdeckung erforderlich.

Wie reinige ich den Subwoofer richtig?

Entfernen Sie Staub vorsichtig mit einem trockenen, weichen Tuch. Verwenden Sie keine Reinigungsmittel oder Wasser, da dies die Membran und die Elektronik beschädigen kann. Bei starker Verschmutzung kann ein leicht feuchtes Tuch verwendet werden, anschließend trockenreiben.

Welche Impedanz hat der GZNW 15Xmax?

Der Subwoofer hat eine Nennimpedanz von 4 Ohm. Er kann entweder an einen 4-Ohm-Kanal eines Verstärkers oder an einen 2-Ohm-Kanal bei Parallelschaltung mit einem zweiten Subwoofer angeschlossen werden (dann Gesamtimpedanz 2 Ohm, sofern Verstärker dafür ausgelegt).

In welchem Gehäuse sollte der Subwoofer eingebaut werden?

Der GZNW 15Xmax eignet sich sowohl für geschlossene als auch für Bassreflexgehäuse. Für eine präzise Basswiedergabe empfiehlt sich ein geschlossenes Gehäuse mit etwa 50 Litern Volumen. Für höheren Wirkungsgrad und tiefere Bässe ist ein Bassreflexgehäuse mit etwa 80 Litern und einem Rohr geeignet.

Was ist die maximale Belastbarkeit des Subwoofers?

Die Dauerbelastbarkeit (RMS) beträgt 1000 Watt, die Spitzenbelastbarkeit 2000 Watt. Überschreiten Sie diese Werte nicht, da es zu Verzerrungen und thermischer Überlastung kommen kann.

Kann der Subwoofer in einer Heimkinoanlage verwendet werden?

Ja, grundsätzlich ist der Subwoofer für den Autoradio-Einsatz optimiert, kann aber auch in Heimkino-Setups verwendet werden, sofern ein geeigneter Verstärker vorhanden ist. Beachten Sie die Impedanz und sorgfältige Platzierung.

Welche Garantie gilt für den Ground Zero GZNW 15Xmax?

Ground Zero gewährt in der Regel 2 Jahre Garantie ab Kaufdatum. Die Garantie deckt Material- und Produktionsfehler ab, nicht jedoch Schäden durch unsachgemäße Installation oder Überlastung. Bewahren Sie den Kaufbeleg auf.

Wo finde ich die vollständige Bedienungsanleitung?

Die vollständige Bedienungsanleitung steht als PDF auf notice-facile.com zum kostenlosen Download zur Verfügung. Sie enthält detaillierte Einbauanleitungen, technische Daten und Sicherheitshinweise.

BEDIENUNGSANLEITUNG GZNW 15Xmax Ground Zero

ANLEITUNG / OWNER'S MANUAL

GZNW 15Xmax

Ausstattungsmerkmale / Features

• Hochbelastbarer 38 cm Subwoofer
- Klippel® optimiert
• Massive Aluminium Membrane
• 75 mm Runddraht CCA Schwingspule
• 3-lagige Langhub Sicke
• Progressive 4-lagige Nomex-Zentrierung
• 10 mm² Anschlusskabel mit 1.5m Länge
• Massiver Aluminium Gusskorb

Bandpass	Nicht empfohlen / not recommended
Frequenzbandbreite zu schmalbandig / Frequency range too narrow

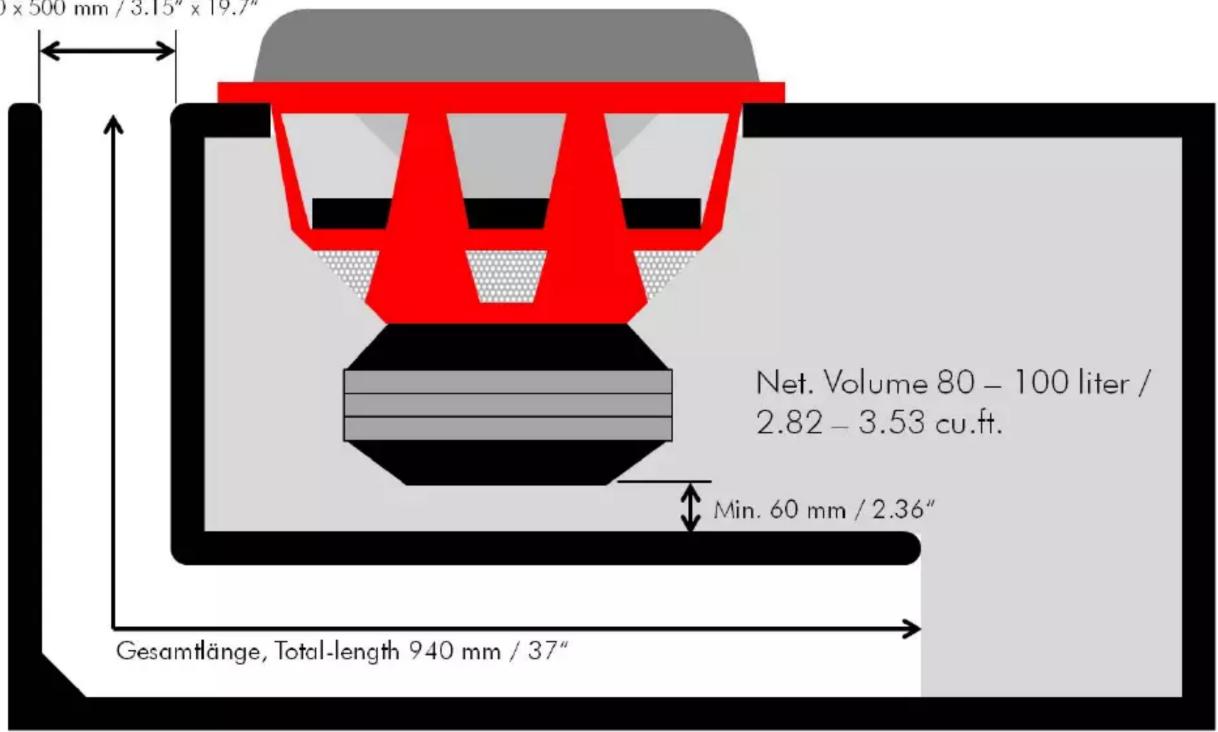

400cm^2 /62 inch
Beispiele / Examples:
-100×400 mm/4"×15.7"
- 90 x 450 mm / 3.54" x 17.7"
- 80 × 500 mm / 3.15" × 19.7"

Garantie- und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.

Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.
