Produkttyp	Split-Klimagerät, abnehmbar
Kühlleistung	8500 BTU/h (2500 W/h)
Leistungsaufnahme	1100 W
Kältemittel	R 22
Maximaler Luftdurchsatz	420 m³/h
Lüftergeschwindigkeiten	3 (Niedrig, Mittel, Hoch)
Entfeuchtung	1,5 l/h bei 80 % RH und 30 °C
Programmierung	Betriebsdauer 1 bis 12 h, Startverzögerung 1 bis 12 h
Staubfilter	Herausnehmbar und waschbar (Reinigung alle 2 Wochen)
Länge des Abluftschlauchs	3 Meter
Rollen	4 lenkbare Rollen, 2 mit Bremsen
Abmessungen (B x H x T)	46 x 88 x 42 cm
Gewicht	44 kg
Mitgeliefertes Zubehör	1 Fernbedienung
Betriebsmodi	Kühlen, Entfeuchten, Automatik, Nacht (SLEEP)
Luftleitlamellen-Schwenk	Automatisch oder manuell (über Taste SWING)
Sicherheitsverzögerung	3 Minuten vor Neustart des Kompressors
Stromversorgung	230 V / 50 Hz
Wartung	Außenreinigung mit feuchtem Schwamm, Filter mit lauwarmem Wasser waschen
Garantie	1 Jahr (gegen Vorlage der Originalrechnung)

Häufig gestellte Fragen - CLIMATE FA 9 CM POLTI

Warum muss man nach dem Auspacken 3 Stunden warten, bevor man das Gerät benutzt?

Nach dem Auspacken muss das Gerät aufrecht aufgestellt werden und 3 Stunden warten, damit sich das Kältemittel stabilisieren kann. Die Nichtbeachtung dieser Anweisung kann das Gerät beschädigen und die Garantie ungültig machen.

Kann ich die Klimaanlage in einem Raum mit einer Temperatur unter 16 °C verwenden?

Nein, die Verwendung des FA9CM in Räumen mit Temperaturen unter 16 °C, wie z. B. Weinkellern, ist nicht zulässig. Eine Nichtbeachtung kann zu Schäden am Gerät führen.

Wie reinige ich den Luftfilter?

Der Luftfilter sollte etwa alle 2 Wochen gereinigt werden. Ziehen Sie an der Lasche, um ihn zu entfernen. Saugen Sie den Staub ab und waschen Sie ihn gegebenenfalls mit lauwarmem Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Was bedeutet das Blinken der ⚙-Anzeige nach dem Einschalten?

Die ⚙-Anzeige blinkt während der 3-minütigen Verzögerung vor dem Start des Kompressors. Dies ist normal. Während dieser Zeit kann die Lüftung laufen.

Wie programmiere ich die automatische Abschaltung (Betriebsdauer)?

Drücken Sie die TIMER-Taste (D), nachdem Sie das Gerät eingeschaltet haben. Die Temperaturanzeige erlischt. Drücken Sie dann mehrmals D, um 1 bis 12 Stunden einzustellen. Das Gerät schaltet sich nach der programmierten Zeit aus.

Wie verwende ich die Startverzögerung?

Drücken Sie bei ausgeschaltetem Gerät die TIMER-Taste (D). Stellen Sie durch mehrmaliges Drücken 1 bis 12 Stunden ein. Das Gerät startet nach dieser Verzögerung mit den Parametern der letzten Nutzung.

Was tun, wenn das Gerät ein gurgelndes Geräusch macht?

Dieses Geräusch ist normal: Es entsteht durch die Zirkulation des Kältemittels im Kreislauf. Es ist kein Eingriff erforderlich.

Wie leite ich das Kondenswasser ab, wenn der Warmluftauslassschlauch erhöht angebracht ist?

Wenn der Schlauch höher als 1,60 m ist, wird empfohlen, das Wasser über den am Gehäuse befindlichen Ablaufstutzen (Pos. 9) abzuleiten, indem Sie die Abdeckung entfernen. So werden Wasserlecks vermieden.

Kann ich die Luftleitlamellen manuell schwenken?

Nein, schwenken Sie die Lamellen niemals gewaltsam von Hand. Verwenden Sie die Taste SWING (B), um den automatischen Schwenk zu aktivieren oder in der gewünschten Position zu stoppen.

Was sind die Garantiebedingungen?

Die Garantie beträgt ein Jahr ab Kaufdatum gegen Herstellungsfehler. Sie setzt die Vorlage der Originalrechnung voraus. Schäden durch unsachgemäße Nutzung oder Kalkablagerungen sind ausgeschlossen. Nehmen Sie das Gerät nicht selbst auseinander.

BEDIENUNGSANLEITUNG CLIMATE FA 9 CM POLTI

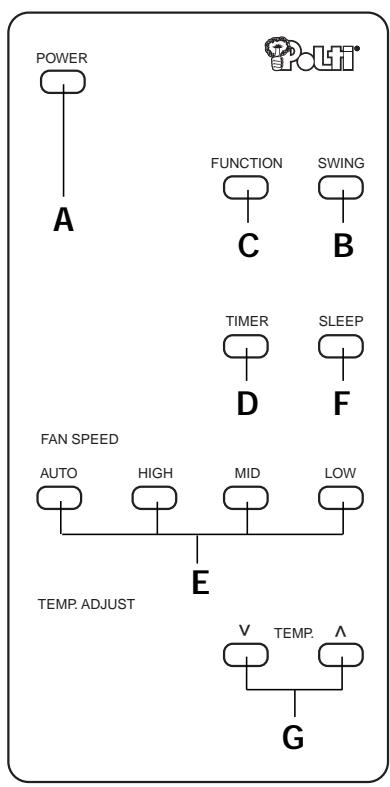

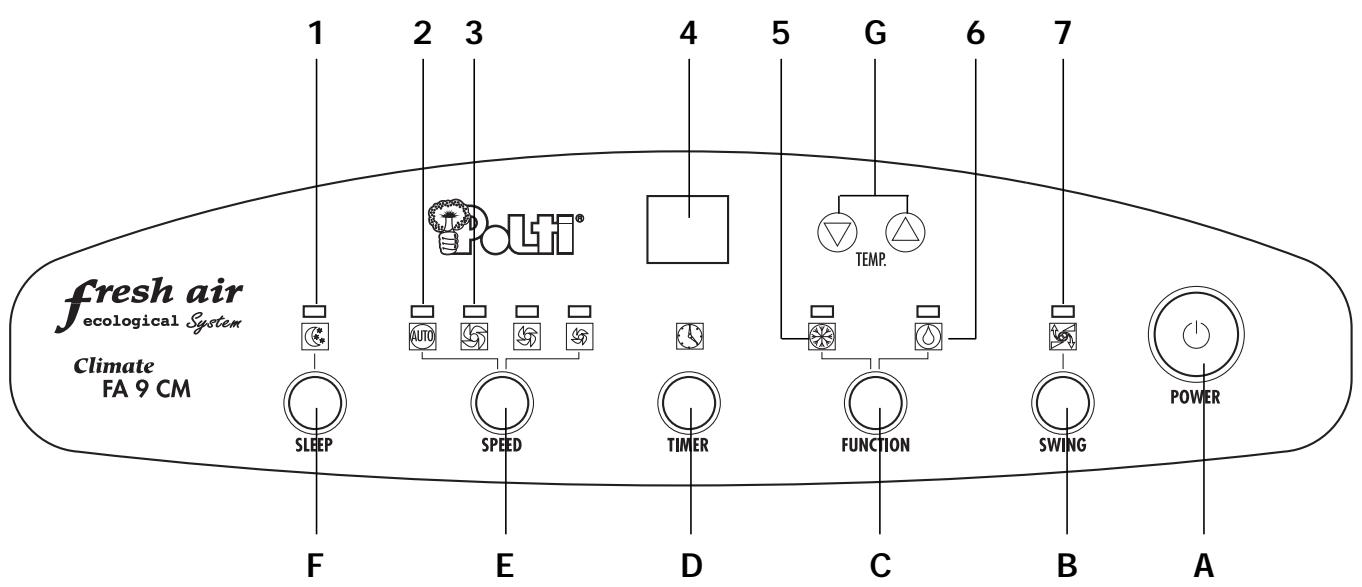

BEDIENUNGSBLENDE UND FERNSTEUERUNG

fresh air ecological System Climate FA 9 CM 1 2 3 4 5 G 6 7 SLEEP AUTO SPEED TIMER FUNCTION C B POWER F E D C B A

TASTEN

A. ☑ Ein/Aus Taste POWER
B. SWING Taste zur Einstellung der Luftabstrahler-Schwingung
C. ○ FUNCTION Taste zur Wahl der Betriebsart
D. Taste zur Zeitschaltuhr-Programmierung TIMER
E. ○ SPEED Taste zur Einstellung der Lüftungsstufen oder des Automatikbetriebs
F. 📄 SLEEP Taste für den Nachtbetrieb
G. ^V ^TEMP ^ Taste zur Einstellung der gewünschten Temperatur

KONTROLLEUCHTE

1. Leuchte des Nachtbetriebs
2. AUTO AUTO Leuchte des Automatikbetriebs
3. Leuchte der gewählten Belüftungsstufe:

schwach mittel stark

1. Anzeigefeld für Zeitprogrammierung/Temperaturwahl
2. Leuchte des Klimatisierungsbetriebs
3. Leuchte Entfeuchtung
4. Leuchte der Luftabstrahler-Schwingung

WICHTIGE HINWEISE

Lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch bevor Sie das Gerät anschließen und einschalten.

Um mit Sicherheit den bestmöglichen Nutzen aus Ihrem FA9CM Klimagerät ziehen zu können, beachten Sie insbesondere die folgenden Hinweise:

1. Nachdem Sie Ihr Gerät ausgepackt haben, stellen Sie es senkrecht auf damit sich das Kältemittel stabilisieren kann und warten Sie unbedingt 3 Stunden vor der Inbetriebnahme.
2. Ihr Klimagerät FA9CM darf nur stehend benutzt werden, da es ein Kältemittel enthält.

Werden diese 2 Anweisungen nicht beachtet, so besteht die Gefahr, das Gerät zu beschädigen. Somit fällt die POLTI Garantie aus und der Hersteller übernimmt keine Haftung.

- Es ist verboten, ein FA9CM Klimagerät in Weinkellern zu benutzen. Dies gilt ebenfalls für Räume, in denen die Raumtemperatur unter 16° liegt.

TECHNISCHE DATEN

• Typ	Splitgerät mit abtrennbarer
• Kühlleistung	8500 Btu/Std. - 2500 W/Std.
• Anschlußwert	1100 W
• Kältemittel	R 22 - 820 g
• Maximaler Luftaustoß	420 m^3 /Std.
• Belüftungsstufen	3
• Luftstromverteilung	automatisch oder manuell, einstellbare Schwingung
• Entfeuchtung	1,5 l/Std bei 80% relativer Luftfeuchtigkeit und 30°C
• Bedienung und Kontrolle	elektronisch
• Programmierung:	der Betriebszeitder Einschaltverzögerungvon 1 bis 12 Stunden einstellbarvon 1 bis 12 Stunden einstellbar
• Staubfilter	leicht abnehmbare, waschbare Schaummatte
• Länge des Verbindungsschlauches	3 m
• Innenteil	4 schwenkbare Rollen, 2 davon feststellbar
• Abmessungen:	B 46 cm x H 878 cm x T 42 cm
• Gewicht	44 kg
• Zubehör	1 Fernsteuerung und 4 Abdichtungsstöpsel

Dieses Gerät entspricht den hauptsächlichen Forderungen der Vorschrift 89/336/CEE für elektromagnetische Verträglichkeit und 73/23/CEE Niederspannungs-Richtlinie.

MIT POLTI KLIMATISIEREN

Ihr FA9CM Klimagerät hat eine vollelektronische Steuerung, die Ihnen eine präzise Programmierung sowie eine genaue Regulierung der Raumtemperatur Ihren Wünschen entsprechend ermöglicht.

INTELLIGENT KLIMATISIEREN

Klimatisieren bedeutet nicht "unverhältnismäßig abkühlen"!

Ein Klimagerät zu benutzen heißt, die Raumtemperatur nur so weit abzusenken, daß ein angenehmes Wohlbefinden im Zimmer möglich ist.

4 Faktoren tragen zu diesem Wohlbefinden bei: die Raumtemperatur, die Luftfeuchtigkeit, die Luftreinheit und die Luftströmung. Ihr Klimagerät FA9CM macht es möglich, diese Faktoren zu kontrollieren, um jederzeit ein angenehmes Klima zu erzeugen.

• Temperatur: die Hauptfunktion eines Klimageräts ist, die warme Luft von Innen nach Außen zu bringen.
• Luftfeuchtigkeit: die in Ihrem Raum vorhandene Luftfeuchtigkeit kann ebenfalls im Sommer zu einem erdrückenden Hitzgefühl führen. Ihr Klimagerät FA9CM dient nicht nur zur Abkühlung der Raumtemperatur, sondern auch zur Entfeuchtung der Luft.
• Luftreinheit: mit seinem Luftfilter nimmt Ihr Klimagerät FA9CM jeden Staub auf und bietet Ihnen eine gesunde Atmosphäre.
• Luftströmung: Ihr Klimagerät FA9CM reguliert und verteilt die Luftströmung, um eine optimale Luftzirkulation zu erreichen. Ohne jegliche Zugerscheinungen wird die Luftströmung verteilt, um Temperatursprünge im Raum zu vermeiden (keine Hitze- und Kältegefühle!).

Beispiel: Bei einer Außentemperatur von 30°C, empfehlen wir Ihnen eine Raumtemperatur von 24°C zu programmieren.

Stellen Sie sich nicht in den Kaltluftstrom und richten Sie diesen nicht direkt auf anwesende Personen.

Um eine optimale Leistung des Geräts zu erzielen, wird empfohlen, Fenster, und Türen des zu klimatisierenden Raumes zu schließen und die sonnenbeschienenen Fensterflächen zu berücksichtigen. In diesem Fall sollten Sie Ihr Klimagerät FA9CM unterstützen, indem Sie die Jalousien teilweise herunterlassen.

SICHERHEITSHINWEISE

• Ihr FA9CM ist zur Klimatisierung im Privathaushalt vorgesehen und somit für jegliche andere Zwecke ungeeignet.
• Das Gerät sollte an eine vorschriftsmäßig geerdete Steckdose angeschlossen werden.
• Ziehen Sie niemals den Netzstecker heraus, wenn das Gerät eingeschaltet ist. Dadurch könnten die elektronischen Bestandteile beschädigt werden. Schalten Sie das Gerät stets durch die Betätigung der Ein-/Aus-Taste aus.
• Benutzen Sie das Gerät nie liegend, es muß immer senkrecht stehen, um das Kühlsystem vor Schäden zu bewahren.
• Versichern Sie sich, daß die Luft- Ein- und Ausgänge nicht verstopft oder bedeckt sind.
• Stellen Sie keine Gegenstände auf das Gerät und bedecken Sie es niemals mit Kleidungsstücken oder ähnlichiechem.
• Halten Sie das Klimagerät von Gardinen fern (50 cm Mindestabstand).
• Bei der ersten Inbetriebnahme sowie bei jedem Wiedereinschalten ist Ihr Klimagerät erst nach einer Verzögerung von 3 Minuten funktionsfähig.
• Es ist gefährlich, die Merkmale des Geräts in irgendeiner Form zu verändern.
• Wenden Sie sich bei jedem technischen Eingriff an unseren qualifizierten Kundendienst.

AUFSTELLUNG DER FA9CM

• Das Klimagerät kann jetzt an das Stromnetz durch eine vorschriftsmäßige Steckdose 230V/50 Hz angeschlossen werden.
• Stellen Sie das Innenteil in den Raum, den Sie klimatisieren wollen, auf. Achten Sie darauf, daß es auf einer ebenen Fläche steht.

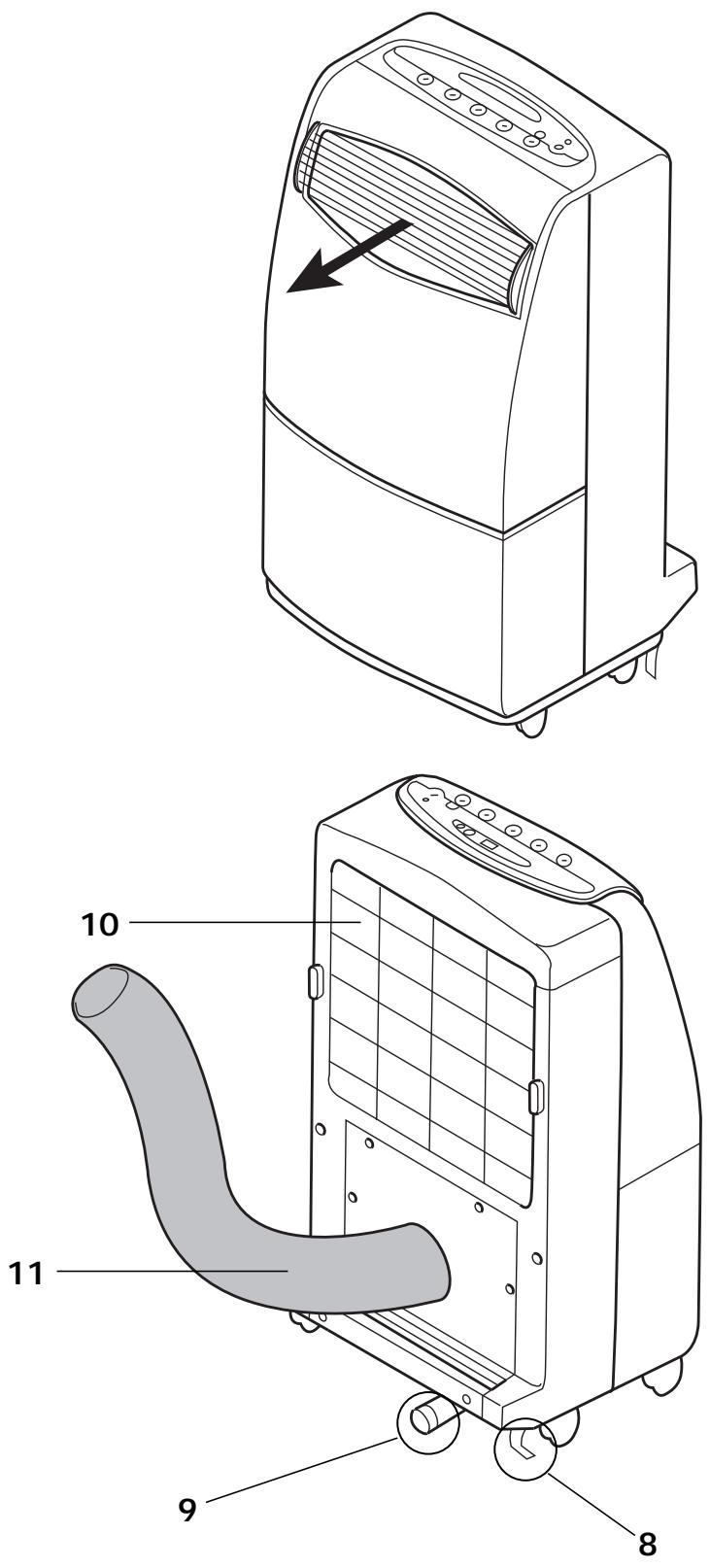

• Die beiden hinteren Rollen sind feststellbar (8). Blockieren Sie diese, um Ihr Gerät in eine stabile Position zu bringen. Vergessen Sie nicht, diese wieder zu lösen, wenn Sie Ihren FA9CM bewegen möchten.

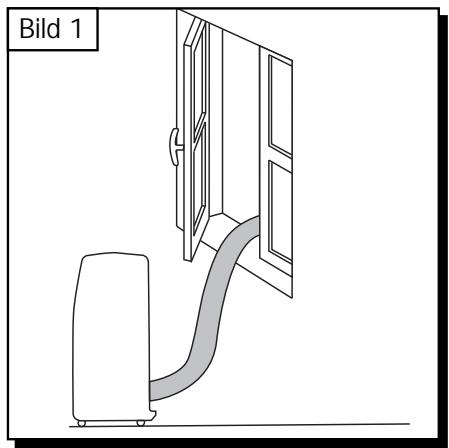

- Das Klimagerät in die Nähe von einem Fenster stellen. Das Abluftrohr (11) soweit verlängern, daß die Fensteröffnung erreicht wird (Bild 1).

WICHTIG: Stellen Sie sicher, daß sich kein Gegenstand (z.B. Rolladen, Fensterläden) vor dem Abluftrohr befindet.

- Ihr FA9CM besitzt ein zusätzliches Kondenswasserabflußrohr, dessen Öffnung sich rechts von den Anschlüssen befindet (9). Sollte das Abluftrohr höher als 1,60 m angebracht werden, so muß das Kondenswasser über den Schlauch in ein Auffanggefäß abgelassen werden.

Der Verschluß ist hierfür entsprechend zu öffnen.

- Werden diese Hinweise nicht beachtet, so kann es zu Störungen der Kondenswasserablauf-Funktion (Entfeuchtung) kommen, die ein Wasserleck am Innenteil verursachen können.

ZEITPROGRAMMIERUNG

Sie haben die Wahl, entweder das Einschalten Ihres FA9CM zu programmieren oder die Betriebsdauer einzustellen. Beide Zeiteinstellungen können allerdings nicht gleichzeitig programmiert werden.

Betriebsdauer

• Schalten Sie das Gerät mittels der Taste (A) ein.
• Drücken Sie die Zeitprogrammierungstaste (D).
• Die Temperaturangabe verschwindet vom Anzeigefeld: Sie können jetzt eine Betriebsdauer von 1 bis 12 Stunden eingeben. Die gewählte Betriebsdauer erscheint im Anzeigefeld.

Beispiel: Wenn Sie zu einem angenehmen Schlafbeginn das Klimagerät noch für 2 Stunden in Betrieb lassen möchten, geben Sie mit der Zeitprogrammierungstaste (D) die Zahl 2 ein. Ihr POLTI Klimagerät schaltet dann automatisch nach 2 Stunden aus.

Anlauf-Zeitverzögerung

Bei der Programmierung der Zeitverzögerung schalten Sie den FA9CM aus. Das Gerät wird dann den vorher eingegebenen Daten entsprechend arbeiten.

• Bei ausgeschaltetem Gerät drücken Sie die Zeitprogrammierungstaste (D).
• Sie können jetzt eine Einschalt-Verzögerungszeit von 1 bis 12 Std. durch mehrfaches Drücken der Taste (D) eingeben. Die Zahl im Anzeigenfeld gibt die Stundenanzahl an, nach der das Gerät automatisch einschaltet.

Beispiel: Wenn Sie morgens um 8 Uhr das Haus verlassen und abends um 18 Uhr bei der Rückkehr eine angenehme Raumtemperatur vorfinden möchten, stellen Sie Ihren FA9CM einfach wie folgt ein, so daß es 3 Stunden vor Ihrer Rückkehr einschaltet. Bei ausgeschaltetem Gerät drücken Sie die Zeitprogrammierungstaste (D) und geben Sie 7 ein (= Zeitabstand zwischen 8 und 15 Uhr). Das war's! Ihr Klimagerät FA9CM schaltet nach 7 Stunden ein, d.h. um 15 Uhr, und läuft bis Sie es wieder ausschalten.

Klappen Sie bitte die erste Umschlagseite mit den Abbildungen auf

Stecken Sie den Netzstecker ein. Drücken Sie die Taste (A)

Wählen Sie die gewünschte Betriebsart MODE mit der Taste (C). Zum Wählen einer anderen Betriebsart drücken Sie die Taste (C) MODE bis die Leuchte der gewünschten Art aufleuchtet.

KLIMATISIERUNG

AUTO

STARK

MITTEL

SCHWACH

Wählen Sie die gewünschte Raumtemperatur mittels der Tasten G

LUFTENTFEUCHTUNG

Die Luftstromstufe schwach wird automatisch gewählt

Stellen Sie den Luftstrom mit der Taste B ein: Das automatische Schwingen der senkrechten Luftabstrahler schaltet sich ein. (Niemals von Hand bewegen!). Drücken Sie nochmals die Taste B, um die Luftabstrahler in einer bestimmten Position anzuhalten.

Der Nachtbetrieb kann durch Drücken der Taste F gewählt werden.

2 Zeitprogrammierungen stehen zur Wahl:

- Betriebsdauer

- Einschalt-Verzögerung

Nehmen Sie das Schema Seite 38 zur Hilfe

AUTOMATISCHE KLIMATISIERUNG AUTO

• Beim Einschalten des Klimagerätes arbeitet Ihr FA9CM mit den zuletzt eingegebenen Daten.
• Um diese Daten zu ändern, folgen Sie den auf der Tabelle angegebenen Anweisungen.
• Beachten Sie, daß ein Temperaturunterschied von maximal 6°C zwischen der Außentemperatur und der gewählten Raumtemperatur nicht überschritten wird.
• POLTI empfiehlt eine Raumtemperatur von 24°C, da diese ideal für den menschlichen Körper ist.
• Wenn die gewählte Raumtemperatur erreicht ist, schaltet der Klimatisierungbetrieb ab und die Leuchte blinkt. Nur der Belüftungsbetrieb funktioniert weiter. Sobald die Raumtemperatur die gewählte Temperatur überschreitet, schaltet der Klimatisierungbetrieb wieder ein.
• Der Automatikbetrieb AUTO reguliert automatisch und je nach Bedarf die angepaßte Belüftungsstufe.

Sie können aber auch selbst eine der 3 Belüftungstufen wählen, welche dann konstant funktioniert.

NACHTBETRIEB

• Diese Betriebsart bietet Ihnen eine optimale Betriebsart: die gewünschte Temperatur paßt sich automatisch der sich langsam abkühlenden Nachttemperatur an und das Gerät stellt sich auf einen besonders leisen Betrieb ein. Alle 30 Minuten erhöht das FA9CM die gewählte Temperatur um 0,5°C, damit die Raumtemperatur nicht zu sehr abkühlt.
• Diese Erhöhung ist insgesamt auf 2°C beschränkt. Danach klimatisiert das Gerät auf konstante Weise.

Beispiel: Wenn Sie um 23 Uhr eine Temperatur von 23°C wählen, steigert sich diese innerhalb von 2 Stunden auf bis zu 25°C. Für den Rest der Nacht klimatisiert Ihr Split mit einer Zieltemperatur von 25°C.

ENTFEUCHTUNG

• Mit dieser Betriebsart dient Ihr FA9CM als Luftentfeuchter.
• Ihr Klimagerät wählt automatisch die schwache Belüftungsstufe.
• Es ist normal, daß der Motor nicht dauernd läuft. Er schaltet automatisch und je nach Bedarf, ein und wieder aus.

BESONDERHEIT

Das FA9CM ist mit einer Sicherheitsvorrichtung versehen, die das Einschalten des Motors bei Klimatisierungbetrieb um 3 Minuten verzögert. In dieser Zeit blinkt die Leuchte .

BEHEBUNG KLEINER FUNKTIONSSTÖRUNGEN

Sollten Funktionsstörungen auftreten, handelt es sich oft um geringfügige Probleme, die leicht vom Benutzer behoben werden können. Bevor Sie den Kundendienst anrufen, prüfen Sie bitte ob Sie aufgrund der nachfolgenden Angaben die Störung selbst beseitigen können.

STÖRUNGEN	MÖGLICHE URSACHEN	EINGRIFF
Das Klimagerät funktioniert nicht	Keine StromversorgungNetzstecker nicht eingestecktTaste I/O nicht betätigt	Warten. Stromversorgung prüfenNetzstecker in eine mit Strom versorgte Steckdose einsteckenTaste I/O drücken
Schwache Leistung	3 MinutenVerzögerungszeitBetriebsart falsch gewähltLuftfilter mit Staub bedeckt	3 Minuten Verzögerungszeit abwartenAngepaßte Betriebsart wählenFilter reinigen
Geräusch wie kochendes Wasser	Das Kältemittel bewegt sich im Kältekreis	Normaler Betrieb
Motorgeräusch bei ausgeschaltetem Gerät	Automatischer Betrieb der Pumpe zum abpumpen des Kondenswassers	Normaler Betrieb

PFLEGE UND WARTUNG DER FA9CM

REINIGEN

Vor jedem Reinigungs- und Wartungseingriff sollten Sie das Gerät ausschalten und den Netzstecker herausziehen!

Aus Sicherheitsgründen darf das Gerät niemals mit Wasser gereinigt werden.

GERÄT

• Reinigen Sie Ihr Klimagerät nur mit einem feuchten Schwamm und trocknen Sie es mit einem weichen Tuch.
• Verwenden Sie keinesfalls Benzin, Alkohol, Lösungsmittel und auch kein Scheuermittel.

LUFTFILTER

Der Luftfilter dient zur Aufnahme des in der Raumluft enthaltenen Staubes. Damit dieser Staub keine Schmutzablagerungen auf den Bestandteilen des gerätes verursacht, ist unbedingt darauf zu achten, daß es immer nur mit eingelegtem Luftfilter betrieben wird.

Durch Ablagerung von Staub auf dem Luftfilter wird die Luftströmung gebremst und dadurch die Leistung des Klimageräts vermindert. Wir empfehlen den Luftfilter alle 2 Wochen zu reinigen, oder häufiger bei besonders staubigen Räumen.

• Um den Luftfilter abzunehmen: rasten Sie den Filter aus indem Sie die kleine Lasche bedienen.
• Reinigen Sie zuerst den Filter mittels eines Staubsaugers. Sollte der Filter sehr verschmutzt sein, so waschen Sie ihn in lauwarmen Wasser. Lassen Sie ihn gut trocknen bevor Sie ihn wieder einsetzen.

Für den Climate FA9CM besteht für Produktions- oder Materialfehler eine Garantie von 1 Jahr ab Verkaufsdatum. Die Garantie gilt nicht für eintretende Schäden, die durch unfachmännische Anwendung hervorgerufen wurden. Bei Eintreten von Schadensfällen oder Funktionsfehlern wenden Sie sich unverzüglich an einen autorisierten Servicehändler in Ihrer Nähe. Ebenfalls von der Garantie ausgenommen, sind eventuell durch unbefugte Personen vorgenommene Geräteöffnungen.

Sämtliche Verantwortlichkeit für Umfälle durch Nichtbeachtung dieser Gebrauchsanweisung und einer entsprechenden Anwendung von Climate FA9CM von Polti S.p.A. nicht übernommen.

VORSICHT

Das Gerät wurde gemäß den gesetzlichen Richtlinien für das Recycling gebaut. Es empfehlt sich, Überreste der für den Transport bestimmten Schutzverpackungsmaterialien nicht im Haushaltsmüll zu entsorgen, sondern vielmehr diese an geeignete Sammelstellen auszuliefern.

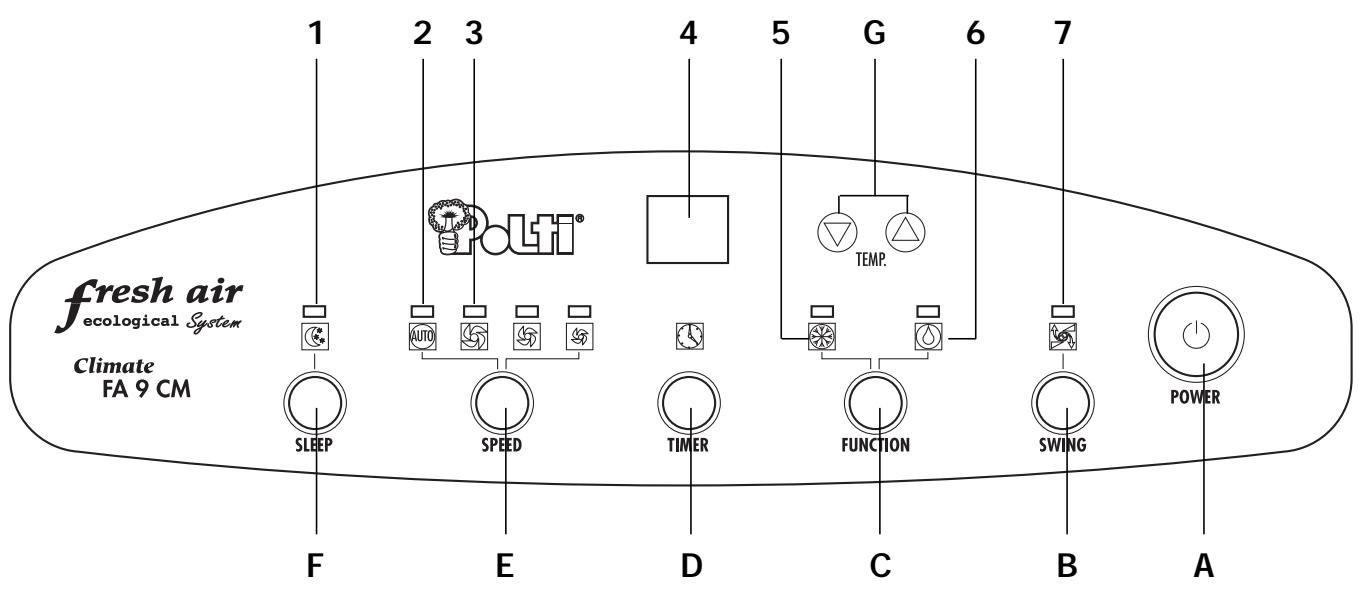

fresh air ecological System Climate FA 9 CM 1 2 3 4 5 G 6 7 SLEEP AUTO SPEED TIMER FUNCTION C B POWER F E D C B A

SWITCHES

A. ⏻ Stop/Start switch POWER
B. SWING Deflector oscillation switch
C. ○ FUNCTION Function "MODE" selector
D. ○ Hourly programming switch TIMER
F. SLEEP Night operating selector
G. ^V ^TEMP ^ Temperature selector
