BEDIENUNGSANLEITUNG CLIMATE FA 15 CS POLTI

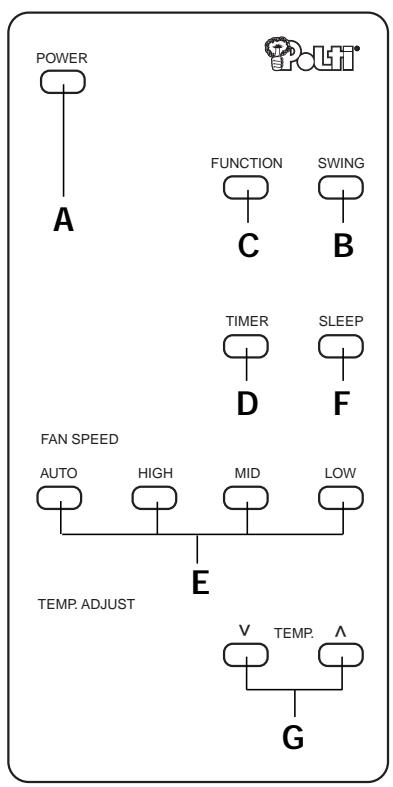

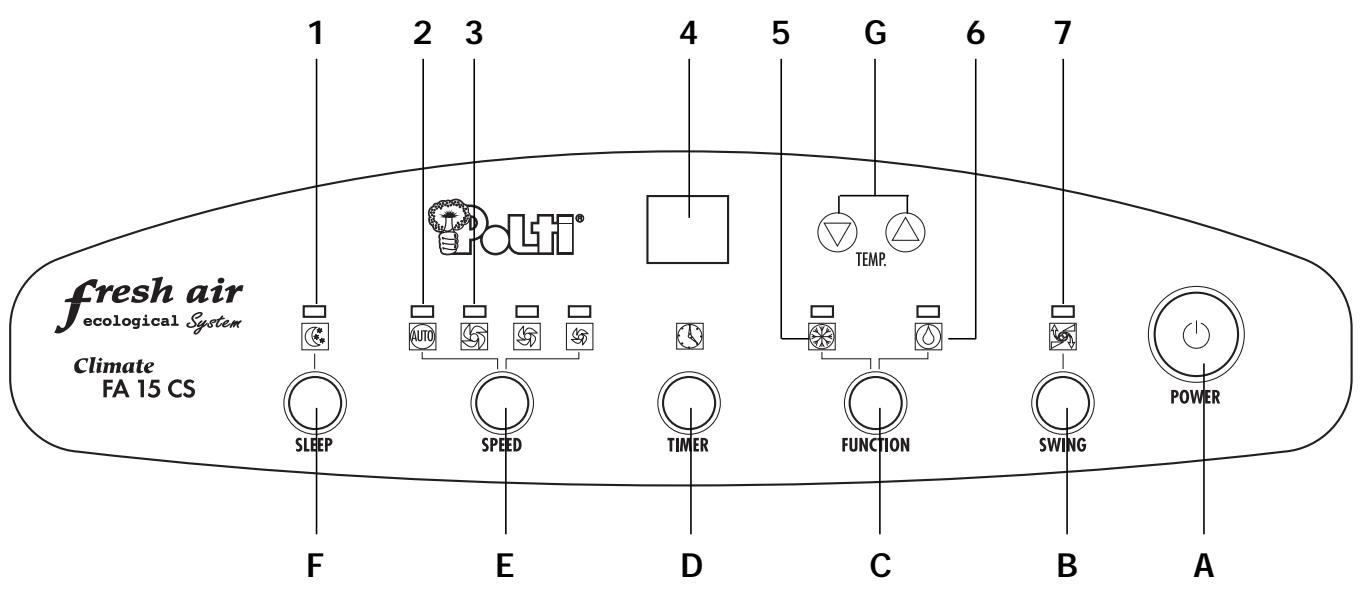

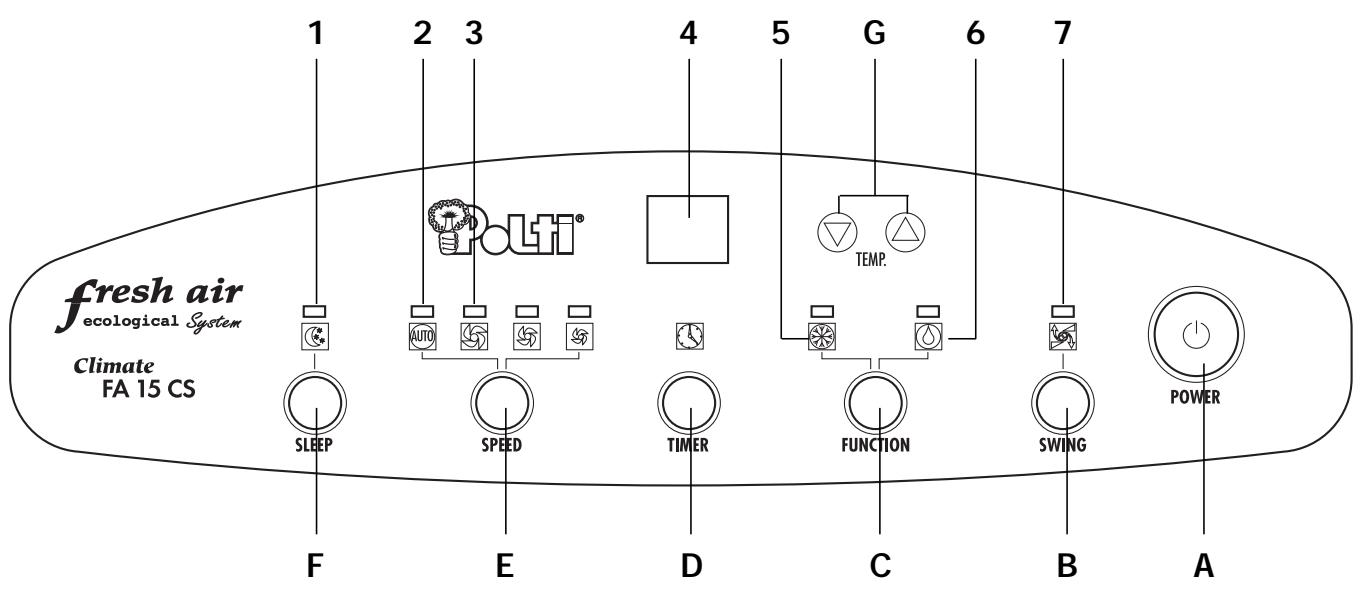

BEDIENUNGSBLENDE UND FERNSTEUERUNG

TASTEN

A. Ein/Aus Taste POWER
B. SWING Taste zur Einstellung der Luftabstrahler-Schwingung
C. Taste zur Wahl der Betriebsart
D. Taste zur Zeitschaltuhr-Programmierung
E. Taste zur Einstellung der Lüftungsstufen oder des Automatikbetriebs
F. Sleep Taste für den Nachtbetrieb

G. V TEMP Taste zur Einstellung der gewünschten Temperatur

KONTROLLEUCHTE

1. Leuchte des Nachtbetriebs
2. AUTO Leuchte des Automatikbetriebs
3. Leuchte der gewählten Belüftungsstufe:

schwach

mittel

stark

1. Anzeigefeld für Zeitprogrammierung/Temperaturwahl
2. Leuchte des Klimatisierungsbetriebs
3. Leuchte Entfeuchtung
4. Leuchte der Luftabstrahler-Schwingung

WICHTIGE HINWEISE

Lesen SieitteTheseGebrauchsanweisungsorgfaltigdurchbevorSiedasGeratanschliebenund einschalten.

Um mit Sicherheit den bestmöglichen Nutzen aus Ihr hem FA15CS Klimagerätziehen zu konnen, beachten Sie insbesondere die folgenden Hinweise:

1. Nachdem Sie Ihr Gerät ausgepackt haben, stellen Sie es senkrecht auf damit sich das Kältemittel stabilisieren kann und warten Sie unbedingt 3 Stunden vor der Inbetriebnahme.
2. Ihr Klimagerät FA15CSarf nur stehend benutzt werden, da es ein Kaltemittel enthalt.

Werden these 2 Anweisungen nicht beachtet, so besteht die Gefahr, das Gerät zu beschädigten. Somit fällt die POLTI Garantie aus und der Hersteller übernimmt keine Haftung.

• Es ist verboten, ein FA15CS Klimagerät in Weinkellern zu benutzen. Dies gilt ebenfls für Räume, in denen die Raumtemperatur unter 16^ liegt.

TECHNISCHE DATEN

• Typ Splitgerät mit abtrennbarer
  Kühleistung 15000 Btu/Std. - 4350 W/Std.
  Anschlußwert 1400 W
  Kältemittel R 22 - 820 g
  Maximaler Luftautoß 530 m³/Std.
• Belüftungsstufen 3
• Luftstromverteilung automatisch oder manuell, einstellbare Schwingung
• Entfeuchtung 2,0 l/Std bei 80% relativer Luftfeuchtigkeit und 30^
  Bedienung und Kontrolle elektronisch
• Programmierung: der Betriebszeit

der Einsatzverzögerung

von 1 bis 12 Stunden einstellbar

von 1 bis 12 Stunden einstellbar

Staubfilter leicht abnehmbare, waschbare Schaummatte
Lange des Verbindungsschlauches 3 m
Innenteil 4 schwenkbare Rollen, 2 davon feststellbar
- Außenteil Wandbefestigung möglich
Abmessungen: Innenteil B 46 cm x H 878 cm x T 42 cm

B 54 cm x H 49 cm x T 33,5 cm

Gewicht 52 kg
Zubehör 2 Wandbefestigungshaken für das Außenteil, 1 Fernsteuerung und 4 Abdichtungsstöpsel

Dieses Gerät entspricht den hauptsächlichen Forderungen der Vorschrift 89/336/CEE für elektron magnetische Verträglichkeit und 73/23/CEE Niederspannungs-Richtlinie.

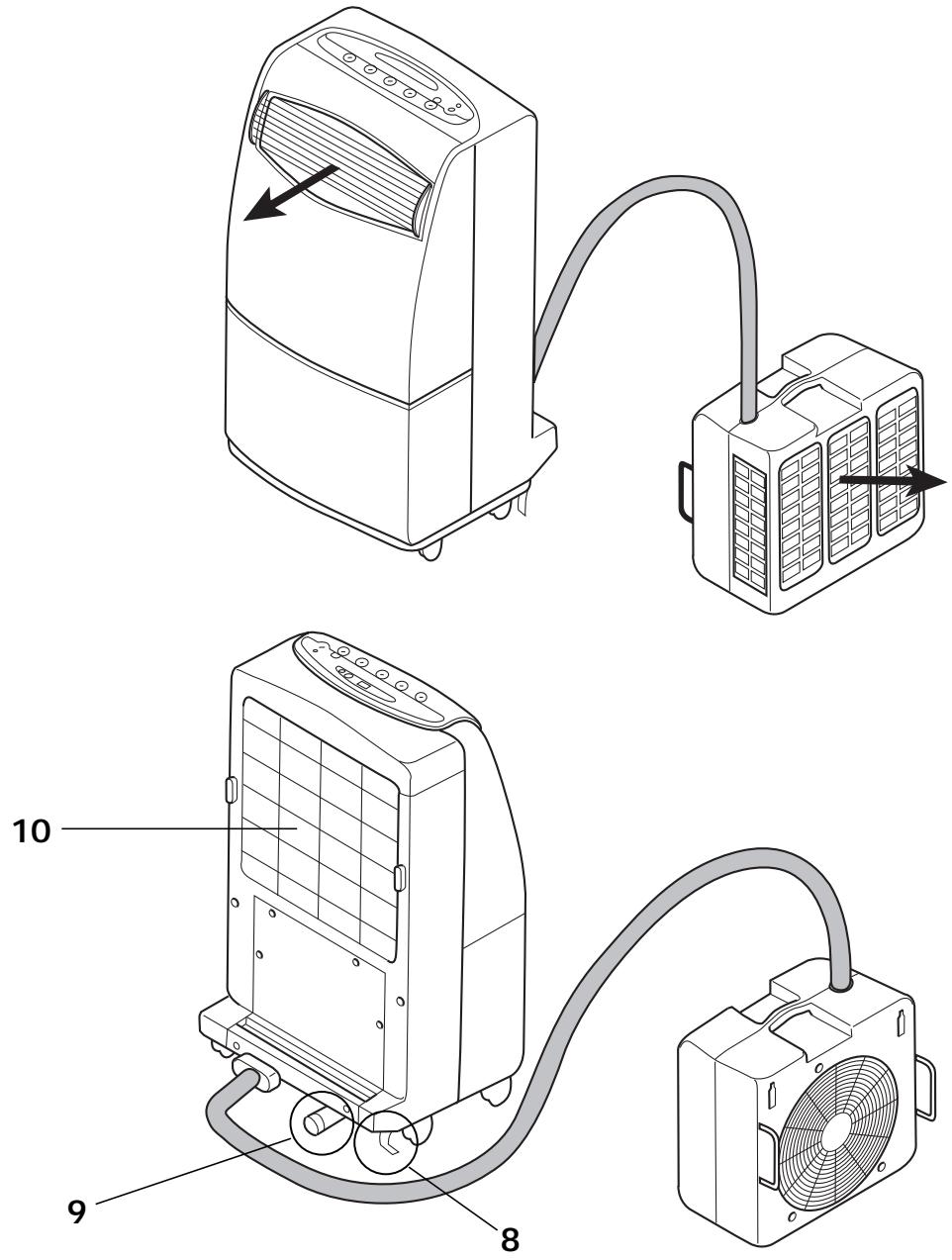

BESCHREIBUNG DER FA15CS

Dieses Klimagerät mit Luft-Luft System besteht aus 2 Teilen:

• einem Innenteil mit elektronischer Steuerung und
• einem Außenteil, das außerhalb des Gebäudes aufzustellen ist.

Beide Teile sind durch einen 3 Meter langen Verbindungsschlauch (ohne Verlängerungsmöglichkeit) miteinander verbunden. In thisem Verbindungsschlauch sind die Kältemittelrohre, sowie die elektrischen Leitungen und der Kondenswasser-Ablaufschlauch untergebracht.

Im Lieferzustand sind beiden Teile verbunden und folgende Zubehörteile liegen bei: 2 Wandbefestigungshaken für das Außenteil und 1 Fernsteuerung.

MIT POLTI KLIMATISIEREN

Ihr FA15CS Klimagerät hat eine vollelektronische Steuerung, die Ihnen eine tatsächige Programmierung sowie eine genaue Regulierung der Raumtemperatur ihren Wünschen entsprechend ermöglich.

INTELLIGENT KLIKATISIEREN

Klimatisieren bedeutet nicht "unverhältnismäßig abkühlen"!

Ein Klimagerät zu benutzen besteht, die Raumtemperatur nur so welt abzuseken, daß ein angenehmes Wohlbefinden im Zimmer möglich ist.

4 Faktoren/TRagen zu dieser Wohlbefinden bei: die Raumtemperatur, die Luftfeuchtigkeit, die Luftreinheit und die Luftströmung. Ihr Klimagerät FA15CS macht es möglich, diese Faktoren zu kontrollieren, um jederzeit ein angenehmes Klima zu erzeugen.

• Temperatur: die Hauptfunktion eines Klimagerats ist, die warme Luft von Innen nach Außen zu bringen.
• Luftfeuchtigkeit: die in Ihr dem Raum vorhandene Luftfeuchtigkeit kann ebenfalls im Sommer zu einem erdrückenden Hitzegeführ führen. Ihr Klimagerät FA15CS dient nicht nur zur Abkühlung der Raumtemperatur, sondern auch zur Entfeuch-tung der Luft.
• Luftreinheit: mit seinem Luftfilter nimmt Ihr Klimagerät FA15CS jeder Staub auf und bietet Ihnen eine gesunde Atmosphäre.
• Luftströmung: Ihr Klimagerät FA15CS reguliert und verteilt die Luftströmung, um eine opti-male Luftzirkulation zu erreichen. Ohne jegliche Zugerscheinungen wird die Luftströmung verteilt, um Temperatursprünge im Raum zu vermeiden (keine Hitze- und Kätegeführle!).

Beispiel: Bei einer Außentemperatur von 30^ , empfehlen wir Ohnen eine Raumtemperatur von 24^ zu programmieren.

Stellen Sie sich nicht in den Kaltluftstrom und richten Sie diesen nicht direkt auf anwesende Personen.

Um eine optimale Leistung des Geräts zu erzielen, wird empfohlen, Fenster, und Turen des zu klimatisierenden Raumes zu schließen und die sonnenbeschienenen Fensterflächen zu berücksichtigten. In dieser Fall sollen den Sie Ihr Klimagerät FA15CS unterstützen, indem Sie die Jalousien teilweise herunterlassen.

SICHERHEITSHINWEISE

• Ihr FA15CS ist zur Klimatisierung im Privathaushalt vorgesehen und somit für jegliche andere Zwecke ungeeignet.
• Das Gerät sollte an eine vorschriftsmäßig geerdete Steckdose angeschlossen werden.
• Ziehen Sie niemals den Netzstecker Heraus, wenn das Gerät eingeschaltet ist. Dadurch konnten die elektronischen Bestandteile beschädigt werden. Schalten Sie das Gerät stets durch die Betätigung der Ein-/Aus-Taste aus.
• Benutzen Sie das Gerät nie liegend, es muß immer senkrecht stehen, um das Kühlsystem vor Schäden zu bewahren.
• Versichert Si es sich, daß die Luft-Ein- und Ausgänge nicht verstopft oder bedeckt sind.
• Stellen Sie keine Gegenstände auf das Gerät und bedecken Sie es niemals mit Kleidungsstücken oder ähnlichem.
• Halten Sie das Klimagerät von Gardinen fern (50 cm Mindestabstand).
• Verlegen Sie das Netzkabel nie unter einem Teppich oder anderen Bodenbelag.
• Bei der ersten Inbetriebnahme sowie bei jedem Wiedereinschalten ist Ihr Klimagerät erst nach einer Verzögerung von 3 Minuten Funktionsfähig.
• Es ist gefährlich, die Merkmale des Geräts in irgendiner Form zu verändern.
• Wenden Sie sich bei jedem technischen Eingriff an unseren qualifizierten Kundendienst.

INNENTEIL

• Das Klimagerät kann jetzt an das Stromnetz durch eine vorschrifsmäßige Steckdose 230V/50 Hz angeschlossen werden.
• Stellen Sie das Innenteil in den Raum, den Sie klimatisieren wollen, auf. Achten Sie daraufuf, daß es auf einer ebenen Flüche stehen.
• Die beiden hinteren Rollen sind feststellbar (8). Blockieren Sie diese, um Ihr Gerät in eine stabile Position zu bringen. Vergessen Sie nicht, diese wieder zu losen, wenn Sie ihren FA15CS bewegen möchten.

AUBENTEIL

• Das Außenteil sollte unbedingt außerhalb des Gebäudes aufgestellt werden.
• Es ist so konzipiert, daß es jeder Witterung widerstehen und benötigt dadurch keine besondere Schutzmaßnahmen.
• Es sollte direkt auf den Boden oder auf eine andereEbene Fläche gestellt werden (Bild 3).

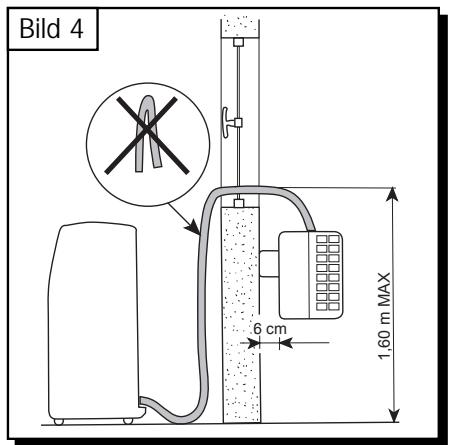

• Es kann auch mittels der mitgelieferten Haken an einer Wand befestigt werden (Bild 4). Dabei sollte zwischen der Wand und der Geräterückseite ein Mindestabstand von 6 cm berücksichtigt werden, sowie ein Freiraum von 50 cm seitlich (Bild 5).
• Bei einer Wandbefestigung ist zu beachten, daß der Höchstkpunkt des Verbindungschlauchs am Außenteil nicht/higher als 1,60 m von der Bodenfläche des Innenteils liegt (Bild 4).

Ihr FA15CS besitzt ein zusätzliches Kondenswasserabflußrohr, dessen Öffnung sich rechts von den Anschlüssen befindet (9). Falls Sie das Außenteil higher als 1,60 Meter aufstellen, wird empfohlen, das Kondenswasser durch theses Zusammenhang zu entsorgen. Entfernen Sie den Stöpsel und verstopfen Sie damit den Ausgang des normalen Abflüßrohrs des Außenteils. Bei Nichtbeachtung dieser Hinweise kann es zu Störungen der Kondenswasserabflüßfunktion kommt und damit ein Wasserleck am Innenteil verursachen.

Werden diese Hinweise nicht beachtet, so kann es zu Störungen der Kondenswasserablauf-Funktion (Entfeuchtung)kommen, die ein Wasserleck am Innenteil verursachen konnen.

Sie haben die Wahl, entweder das Einsatz Ihres FA15CS zu programmieren oder die Betriebsdauer einzustellen. Beide Zeiteinstellungen können allerdings nicht gleichzeitig programmiert werden.

Betriebsdauer

• Schalten Sie das Gerät mittels der Taste (A) ein.
• Drücken Sie die Zeitprogrammierungstaste (D).
• Die Temperaturangabe verschwindet vom Anzeigefeld: Sie können jetzt eine Betriebsdauer von 1 bis 12 Stunden eingeben. Die gewährte Betriebsdauer erscheid im Anzeigefeld.

Beispiel: Wenn Sie zu einem angenehmen Schlafbeginn das Klimagerät noch für 2 Stunden in Betrieb halten möchten, geben Sie mit der Zeitprogrammierungstaste (D) die Zahl 2 ein. Ihr POLTI Klimagerät schaltet dann automatisch nach 2 Stunden aus.

Anlauf-Zeitverzögerung

Bei der Programmierung der Zeitverzögerung schalten Sie den FA15CS aus. Das Gerät wird dann den vorher eingegebenen Daten entsprechend arbeiten.

• Bei ausgeschaltetem Gerät drücken Sie die Zeitprogrammierungstaste (D).
• Sie können jetzt eine Einschalt-Verzögerungszeit von 1 bis 12 Std. durch mehrfaches Drücken der Taste (D) eingeben. Die Zahl im Anzeigenfeld gibt die Stundenanzahl an, nach der das Gerät automatisch einschaltet.

Beispiel: Wenn Sie morgens um 8 Uhr das Haus verlassen und abends um 18 Uhr bei der Rückkehr eine angenehme Raumtemperatur vorfinden möchten, stellen Sie ihren FA15CS einfach wie folgt ein, so daß es 3 Stunden vor ihrer Rückkehr einschaltet. Bei ausgeschalteten Gerät drücken Sie die Zeitprogrammierungstaste (D) und geben Sie 7 ein (= Zeitabstand zwischen 8 und 15 Uhr). Das war's! Ihr Klimagerät FA15CS schaltet nach 7 Stunden ein, d.h. um 15 Uhr, und lauft bis Sie es wieder ausschalten.

Klappen Sieitte die erste Umschlagseite mit den Abbildungen auf

Stecken Sie den Netzstecker ein.
Drücken Sie die Taste (A)

Wahlen Sie die gewünschte Betriebsart MODE mit der Taste (C). Zum Wahlen einer anderen Betriebsart drücken Sie die Taste (C) MODE bis die Leuchte der gewünschten Art aufleuchtet.

KLIMATISIERUNG

AUTO

STARK

MITTEI

SCHWACH

Wahlen Sie die gewünschte Raumtemperatur mittels der Tasten G

Stellen Sie den Luftstrom mit der Taste B ein: Das automatische Schwingen der senkrechten Luftabstrahler schaltet sich ein. (Niemals von Hand bewegen!). Drücken Sie nochmals die Taste B, um die Luftabstrahler in einer bestimmen Position anzuhalten.

Der Nachbetrieb kann durch Drucken der Taste F gewählt werden.

LUFTENTFEUCHTUNG

Die Luftstromstufe schwach wird automatisch gewählt

2 Zeitprogrammierungen stehen zur Wahl:

• Betriebsdauer

• Einsatz-Verzögerung

Nehmen Sie das Schema Seite 38 zur Hilfe

AUTOMATISCHE KLIMATISIERUNG AUTO

• Beim Einschalten des Klimagerätes arbeitet Ihr FA15CS mit den zuletzt eingegebenen Daten.
• Um diese Daten zu ändern, folgen Sie den auf der Tabelle angegebenen Anweisungen.
• Beachten Sie, daß ein Temperaturunterschied von maximal 6^ zwischen der Außentemperatur und der gewährten Raumtemperatur nicht übersritten wird.
• POLTI empfehlte eine Raumtemperatur von 24^ , da diese ideal für den menschlichen Körper ist.
• Wenn die gewählte Raumtemperatur erreicht ist, schaltet der Klimatisierungsbetrieb ab und die Leuchte blinkt. Nur der Beluftungsbetrieb funktioniert weiter. Sobald die Raumtemperatur die gewählte Temperatur überschreitet, schaltet der Klimatisierungsbetrieb wieder ein.
• Der Automatikbetrieb AUTO reguliert automatisch und je nach Bedarf die angepaße Belütfungsstufe.

Sie können aber auch selbst eine der 3 Belüftungstufen wahren, welche dann konstant funktioniert.

NACHTBETRIEB

• These Betriebsart bietet Ohnen eine optimale Betriebsart: die gewünschte Temperatur paßt sich automatisch der sich langsam abkühlenden Nachttemperatur an und das Gerät stellt sich auf einen besonders leisen Betrieb ein. Alle 30 Minuten erhöht das FA15CS die gewählte Temperatur um 0,5^ , damit die Raumtemperatur nicht zu sehr abkühlt.
• These Erhöhung ist insgesamt auf 2^ beschränkt. Danach klimatisiert das Gerät auf konstante Weise.

Beispiel: Wenn Sie um 23 Uhr eine Temperatur von 23^ wahlen, steigert sich diese innerhalb von 2 Stunden auf bis zu 25^ . Für den Rest der Nacht klimatisiert Ihr Split mit einer Zieltemperatur von 25^ .

ENTFEUCHTUNG

• Mit dieser Betriebsart dient Ihr FA15CS als Luftentfeuchter.
• Ihr Split wählt automatisch die schwache Belüftungsstufe.
• Es ist normal, daß der Motor nicht dauernd lauft. Er schaltet automatisch und je nach Bedarf, ein und wieder aus.

BESONDERHEIT

Das FA15CS ist mit einer Sicherheitsvorrichtung versehen, die das Einschalten des Motors bei Klimatisierungsbetrieb um 3 Minuten verzögert. In dieser Zeit blinkt die Leuchte

BEHEBUNG KLEINER FUNKTIONSSTÖRUNGEN

Sollten Funktionstörungen auftreten, handelt es sich oft um gingefügige Probleme, die leicht vom Benutzer behoben werden konnen. Bevor Sie den Kundendienst anrufen, prüfen Sieitte ob Sie aufgrund der nachfolgenden Angaben die Störung selbst beseitigen konnen.

STÖRUNGEN	MÖGLICHE ursachen	EINGRIFF
Das Klimagerät Funktioniert nicht	·Keine Stromversorgung ·Netzstecker nicht eingesteckt ·Taste I/O nicht betätig	·Warten. Stromversorgung prüfen ·Netzstecker in eine mit Strom versorgte Steckdose einstecken ·Taste I/O drucken
Schwache Leistung	·3 Minuten Verzögerungszeit ·Betriebsart falsch gewählt ·Luftfilter mit Staub bedeckt	·3 Minuten Verzögerungszeit abwarten ·Angepaße Betriebsart wahlen ·Filter reinigen
Gerausch wie kochendes Wasser	·Das Kältemittel bewegt sich im Kältekreis	·Normaler Betrieb
Wasser tritt aus	·Das Außenteil sitzt zu hoch, der Höchstkpunkt darf nicht mehr als 1,60 m über der Innenteilbodenhäge liegen	·Außenteil korrekt aufstellen (Bild 3)
Motorgeräusch bei ausgeschaltetem Gerät	·Automatischer Betrieb der Pumpe zum abpumpen des Kondenswassers	·Normaler Betrieb

PFLEGE UND WARTUNG DER FA15CS.

REINIGEN

Vor jedem Reinigungs- und Wartungseingriff sollen den Sie das Gerät ausschalten und den Netzstecker Herausziehen!

Aus Sicherheitsgrunden darf das Gerät niemals mit Wasser gereinigt werden.

GERÄT

• Reinigen Sie Ihr Klimagerät nur mit einem feuchten Schwamm und trocknen Sie es mit einem weichen Tuch.
• Verwenden Sie keinesfalls Benzin, Alkohol, Lösungsmittel und auch kein Scheuermittel.

LUFTFILTER

Der Luftfilter dient zur Aufnahme des in der Raumluft enthaltenen Staubes. Damit dieser Staub keine Schmutzablagerungen auf den Bestandteilen des Split verursacht, ist unbedingt darauf zu achten, daß es immer nur mit eingelegtem Luftfilter betrieben wird.

Durch Ablagerung von Staub auf dem Luftfilter wird die Luftströmung gebremst und dadurch die Leistung des Klimagerats vermindert. Wir empfehlen den Luftfilter alle 2 Wochen zu reinigen, oder früiger bei weitere staubigen Räumen.

• Um den Luftfilter abzunehmen: rasten Sie den Filter aus dem Sie die keine Lasche bedieten.
• Reinigen Sie zuerst den Filter mittels eines Staubsaugers. Solle der Filter sehr verschmutzt sein, so waschen Sieihn in lauwarmen Wasser. Lassen Sieihn gut trocknen bevor Sieihn wieder einsetzen.

GARANTIE

Für den Climate FA15CS besteht für Produktions- oder Materialfehler eine Garantie von 1 Jahr ab Verkaufsdatum. Die Garantie gilt nicht für eintretende Schäden, die durch unfachmännische Anwendung hervorgerufen wurden. Bei Eintreten von Schadensfällen oder Funktionsehrln wenden Sie sich unverzüglich an einen autorisierten Servicehändler in ihrer Höhe. Ebenfalls von der Garantie ausgenommen, sind eventuell durch unbefugte Personen vorgenommene Geräteöffnungen.

Sämtliche Verantwortlichkeit für Umfälle durch Nichtbeachtung dieser Gebrauchsanweisung und einer entsprechenden Anwendung von Climate FA15CS von Polti S.p.A. nicht übernommen.

VORSICHT

Das Gerät wurde gemäß den gesetzlichen Richtlinien für das Recycling gebaut. Es empfehlts sich, Überreste der für den Transport bestimmen Schutzverpackungsmaterialien nicht im Haushaltsmüll zu entsorgen, sondern viel mehr diese an geeignete Sammelstellen auszuliefern.
