MANUALE UTENTE CLIMATE FA 15 CS POLTI

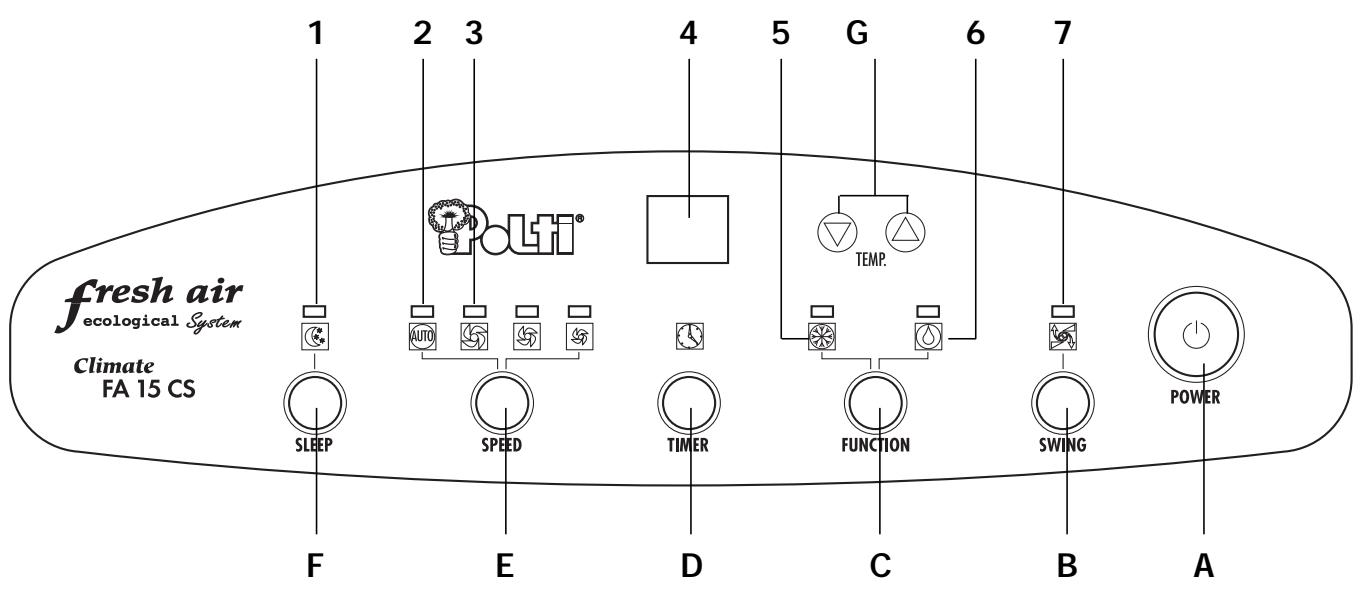

A. (b) Pulsante accensione/spegnimento
POWER
B. SWING Pulsante di oscillazione deflettore
C. Pulsante selezione "FUNCTION" FUNCTION
D. TIMER Pulsante di programmazione oraria
E. Pulsante selezione velocità ventola o funzionamento automatico
F. Pulsante selezione funzionamento notturno.
G. V TEMP Pulsante impostazione temperatura

INDICATORI

1. Spia funzionamento notturno

2. AUTO Spia funzionamento AUTO

3. Spie per velocità ventilata:

Bassa
Media
Alta

1. Display temperatura/tempo
2. Indicatore funzionamento aria condizionata
3. Indicatore funzionamento di deumidificazione
4. Indicatore di oscillazione del deflettore

MOLTO IMPORTANTE

Non installare ed usare il vostro condizionatore perché aveletto attendamente queste istruzioni. Questo vi aiuterà ad ottener e funzionamento ottimale e sicuro del vostro condizionatore FA15CS.

I seguenti consigli e istruzioni dovranno essere tassativamente rispettati:

1. Dopo aver molto l'imballo, posizionate il vosto apparecchio in posizione verticale in modo che il fluido refrigerante si stabilizzi ed attendere tassativamente 3 ore prima dell'uso.
2. Il vosto condizionatore FA15CS deve essere sempre utilizzato in posizione verticale, dato che contiene un fluido. La mancanza del rispetto di queste due istruzioni potrebbe danneggiare l'apparecchio e renderebbe nulla la garanzia Polti
3. E' vietato usare il vostro condizionatore FA15CS nelle cantine o in qualsiasi stanza con una temperatura molto i 16 °C.

DATI TECHNICI

• Tipo: Condizionatore d'aria split
• Capacità di raffreddamento: 15000 BTU / H - 4350 W / h
  Richiesta di energia: 1400 W
• Fluido refrigerante: R 22 - 820 g
  Massimo flusso d'aria: 530m^3/ ora
• Velocità ventola: 3
• Distribuzione del flusso d'aria: oscillazione automatica o manuale
• Deumidificazione: 2,0 l/h a 80% RH e a 30^
  Comandi: elettronici
• Durata di funzionamento: programmabile da 1 a 12 ore
• Avvio differito: programmabile da 1 a 12 ore
• Filtro aria per raccogliere la polvere fácilmente estrabile, lavabile
• Lunghezza della guaina di raccordo: 3 metri
  Unità interna: 4 rotelle girevoli, 2 con un freno
• Unità esterna: 2 supporti d'acciaio per fissaggio murale
• Dimensioni: unità interna L 46 cm x H 88 cm x P 42 cm
• Unità esterna L 54 cm x H 49 cm x P 33.5 cm
• Peso: 52 kg.
• Accessori in dotazione: 2 supporti d'acciaio per fissaggio murale (unità esterna) 1 telecomando

Questo apparecchio è conforme alle relative richieste delle direttive 89/336/CEE riguardanti la compatibilità elettromagnetica e 73/23/CEE riguardanti il basso voltaggio.

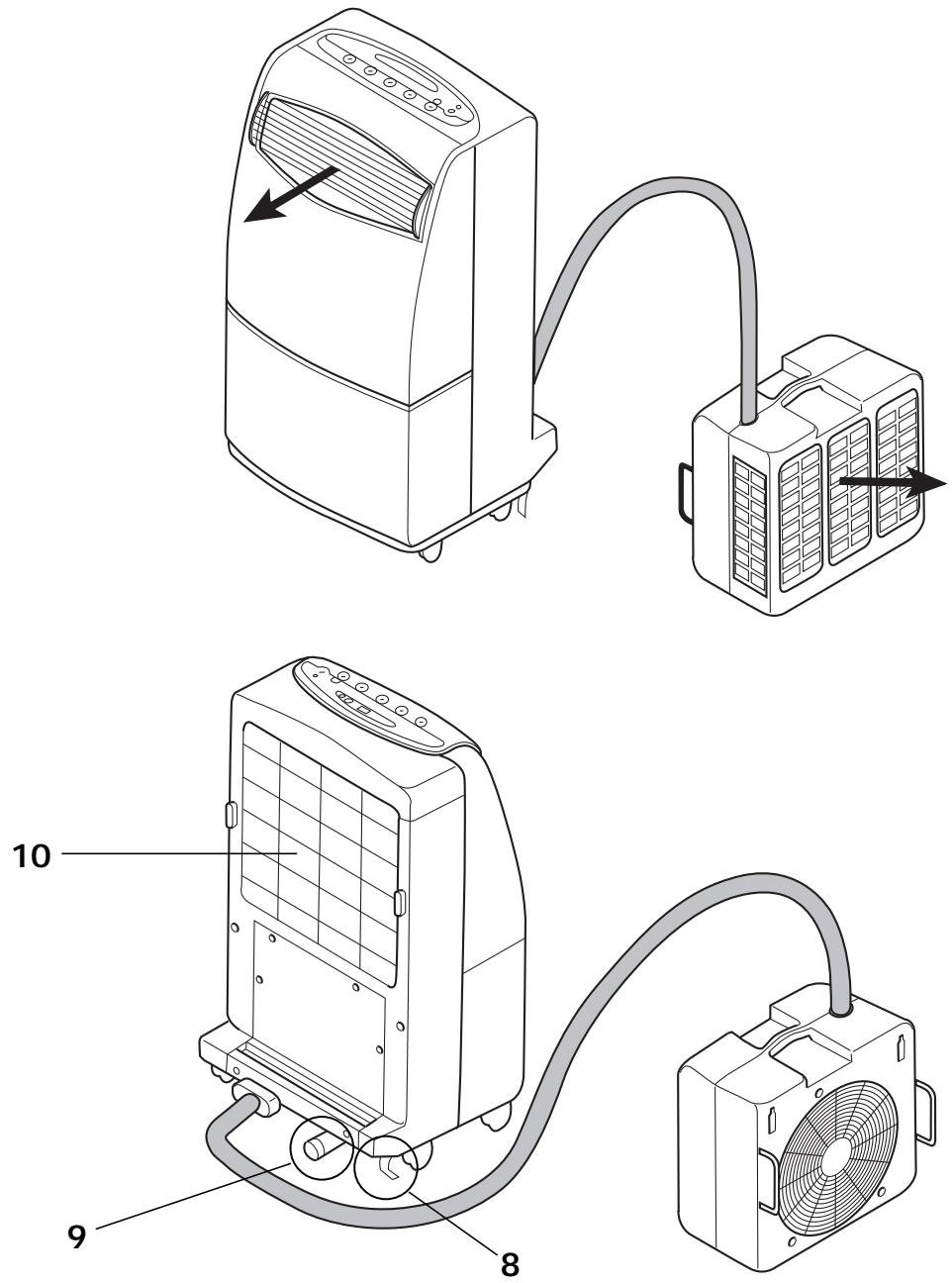

PRESENTAZIONE DEL CONDIZIONATORE FA15CS

Il condizionatore FA15CS è composto da due unità:

• un'unità interna elettronicamente controllata
• un'unità esterna da installare fuori dall'edificio.

Le due unità sono collegate da una guaina (3 metri) contente il refrigerante, le connessioni elettriche e il tubo di evacuatione acqua condensata.

Il condizionatore viene consignato insieme ai seguenti accessori: 2 supporti d'acciaio + 2 pioli per fissare l'unità esterna, un telecomando.

Il vosto condizionatore FA15CS è interamente controllato elettronicamente e ciò permette una precisa programmazione e la regolazione della temperatura ambiente.

Condizionamento non significa raffreddare troppo.

L'uso di un condizionatore vi permette di avere un'atmosfera piacevole riducendo la temperatura. Le condizioni per un comfort ottimale in una stanza sono determinate da 4 fatti:

La temperature, il livello di umidità, la purezza dell'aria e il flusso d'aria. Il vostro condizionatore FA15CS vi permette di controllare questi fattori, in modo da create un'atmosfera ambientale costamente piacevole.

• Temperatura: la funzione principale del condizionatore è di aspirare l'aria calda ed evacuarla all'esterno.
• Livello di umidità: l'umidità in una stanza causaanche una sensazione di afa e caldo in estate. Il vostro condizionatore non solo raffredda la temperatura, ma anche deumidifica l'aria.
• Purezza dell'aria: grazie al filtro d'aria, il vostro condizionatore trattiene la polvere creando una temperatura ambiente più sana.
• Flusso d'aria: il vosto condizionatore regola il flusso d'aria, permettendo cheesso venga orientato ed assicurando una circolazione d'aria ottimale:enza corrente d'aria,essa è distribuita per evitare differenze di temperatura all'interno della stanza (zone calde e zone fredde).

Esempio: per una temperatura esterna di 30^ , si raccomanda di non selezionare una temperatura al di fatto di 24^

Evitate di stare nel flusso d'aria freddo e non dirigetelo sulle persone.

Per assicurare un rendimento ottimale dell'apparecchio, vi consigliamo di tenere porte e finestre chiuse e di tenere conto delle superfici di muri e finestre esposte al sole.

In questo caso, per ottimizzare la funzione del vostro condizionatore FA15CS, vi raccomandiamo di chiudere parzialmente le imposte.

ISTRUZIONI DI SICUREZZA

• Il vosto condizionale FA15CS è stato progettato per essere utilizzato solo in condizioni domestiche e non deve essere usato per nessun altro scopo
• Collegare l'apparecchio ad una presa di terra adatta
• Non scollegare l'apparecchio nelle e in funzione. Questo potrebbe danneggiare il circuito elettronico. Per spegnere il vosto condizionatore FA15CS usate sempre il pulsante sul pannello di controllo
• Non adagiare l'apparecchio什么意思 è in funzione. Mantenerlo sempre in posizione verticale per evitare qualsiasi danno delsystema refrigerante.
• Assicurarsi che le bocchette di entrata e uscita aria non siano bloccate o coperte.
• Non porre niente sull'unità e non coprirla con nessun tipo di panno.
• Non posizionare il condizionatore vicino alle tende (distanza minima 50 cm)
  Non mettere la guaina di raccordo tutto un tappeto.
• Quando viene usato per la prima volta e ad ogni accensione del condizionatore,esso impiega 3 minuti per entrare in funzione
• E' pericoloso modificare o cancellare le caratteristiche dell'apparecchio.
• In caso di problemi tecnici, contattate il nostro servizio assistenza autorizzato.

COME POSIZIONARE IL CONDIZIONATORE FA15CS

UNITÀ INTERNA

Il condizionatore dovrà essere collegato ad una presa elettrica a 230V/50Hz.
- Installare l'unità interna nella stanza dove deve funzionare il condizionatore. Esso deve esseregresso su una superficie pianà.
- Le 2 rotelle posteriori sono montate con un freno (8) in modo da bloccare il condizionatore in una posizione stabile. Non dimenticate di togliere il freno quando desiderate muovero il condizionatore.

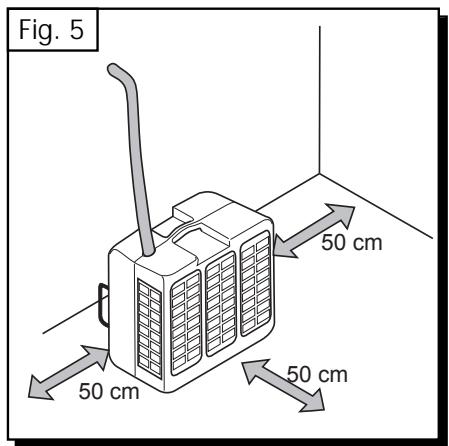

UNITÀ ESTERNA

• L'unità esterna deve essere installata all'esterno dell'edificio.
• Questa unità esterna è stata progettata per sostortare tutti i tipi di condizioni atmosferiche e non necessità alcuna particolare sorta di protezione.

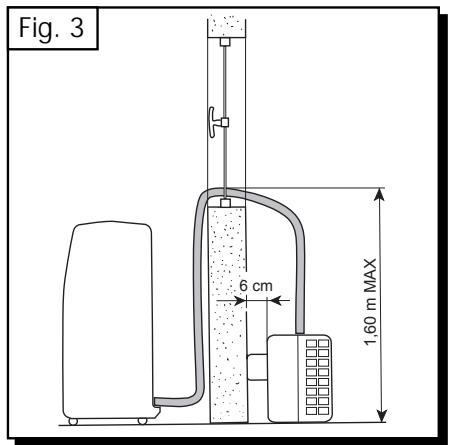

• Deve essere posizionato direttamente sul pavimento di un balcone o terrazzo (fig. 3) o qualsiasi alla superficie orizzontale.

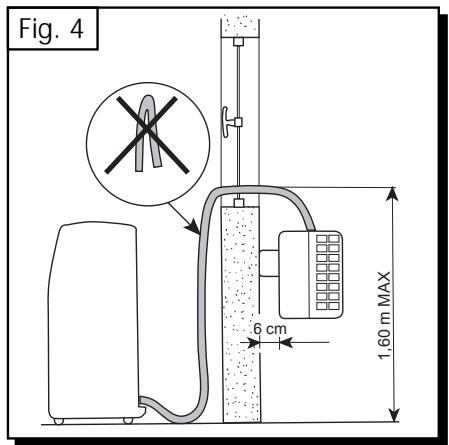

• Puòanche essere fissato al muro (fig. 4) usingo i supporti murali in dotazione. Dovrà essere mantenuta una distanza minima di 6 cm tra l'unità esterna e il muro, 50 cm su agli lato (fig. 5).
• Se l'unità esterna è installata ad una certa altezza, è importante che il punto più alto della guaina non superi in altezza 1,60 mt. alla base dell'unità interna (fig. 4).
• Deve essere assolutamente evitata un'eccessiva pressione o piegatura della guaina (fig. 4).

Il vostro condizionatore FA15CS è dotato di un tubo di evacuationze acqua, con l'apertura posta sulla parte destra delle connessioni dell'unità interna (9). Se la vostra unità esterna è posizionata ad un'altezza superiore a 1,60 mt. si raccomanda di evacuare l'acqua tramite la guaina dell'unità interna togliendo il tappo. Un tappo dovrà quando essere quello sull'uscita dell'evacuatione acqua sull'unità esterna.

Non seguire queste due istruzioni cui ostacolare il corretto funzionamento dell'evacuatione acqua condensata (deumidificazione) ed in quello caso potrebbero verificarsi delle perdite d'acqua dall'interno dell'unità.

Potete programmare sia il funzionamento del condizionatore per la durata che volete o quando volete che si accenda. Non è invece possibile combinare queste due funzioni.

Durata di funzionamento

• Accendere l'apparecchio premendo (A)
• Premere il tasto di programmazione oraria (D)
• La visualizzazione della temperature scompare: ora potete programmare da 1 a 12 ore premendo il bottone (D) più volte. Il tempo di funzionamento selezionato viene visualizzato.

Esempio: volete che il vostro condizionatore continui a funzionare per altre 2 ore dopo che siete andati a fatto: visualizzate 2 usingo il tasto di programmazione oraria (D). Il vostro condizionatore si spegnerà 2 ore dopo.

Avvio differito

Spegnete il vostro condizionatore FA15CS prima di programmare l'avvio differito. L'apparecchio funzionera secondo i parametri memorizzati in uso.

• Con l'apparecchio spento, premere il tasto di programmazione (D)
• Ora potete visualizzare da 1 a 12 ore premendo più volte il tasto (D). Il numero che appare indica il numero di ore rimanenti prima che l'apparecchio si accenda.

Esempio: voi uscite di casa alle 8.00 e volete trovare una temperatura piacevole alle ore 18.00. Volete quindi che il vostro FA15CS inizi a funzionare 3 ore prima.

Procedete come segue: con l'apparecchio spento, usate il tasto di programmaticzione (D) per visualizzare 7 (ci sono 7 ore tra le 8.00 e le 15.00). Ecco fatto! Il voestro FA15CS incomincera a lavorare con la funzione automatica 7 ore dopo.cioe alle 15.00, e continuera a funzionare fino a quando decidere di spegnerlo.

COME ACCENDERE IL CONDIZIONATORE FA15CS

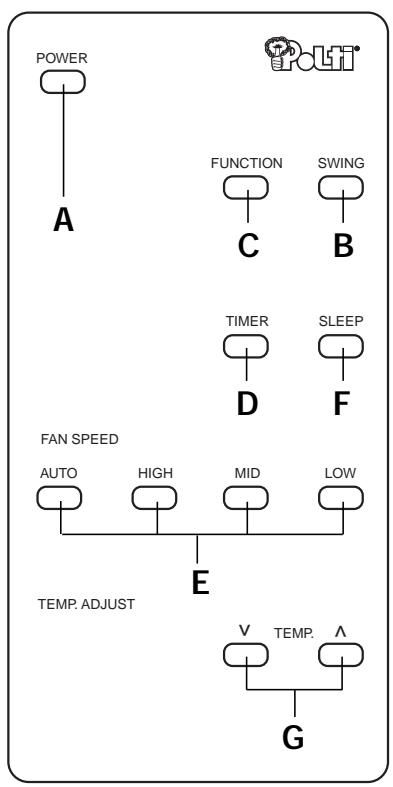

Nota: le funzioni sul telecommando e sul pannello comandi indicate con la stessa lettera svolgono la medesima funzione.

Inserire la spina nella presa.

Premere il tasting (A)

Scegliere la funzione usando il tasto (C). Per selezionare un'altra funzione, premere il tasto (C) fino a quando la spia per la funzione desiderata di accende.

ARIA CONDIZIONATA

AUTO

ALTA

MEDIA

BASSA

Regolare il livello di temperatura desiderata using i tasti G

DEUMIDIFICAZIONE

La velocità Bassa viene automaticamente selezionata

Regolare il flusso d'aria usando il tasto B per l'oscillazione delle alette (non muovetele manualmente!). Premere il tasto B allauna volta per fermare le alette in una particolare posizione di oscillazione.

La funzione notturna può essere selezionata premendo il tasting F

Sono possibili 2 programmazioni orarie:

• durata del funzionamento

• invio differito premendo il tasto D

FUNZIONI DEL CONDIZIONATORE FA15CS

Aiutatevi prendendo come riferimento la pagina precedente

CONDIZIONAMENTO AUTOMATICO

• Quando è acceso, l'apparecchio funzionera secondo i parametri precedentemente impostati.
• Per cancellare quosti parametri, riferirsi al diagramma di pagina 8.
• E' importante che la differenza tra la temperature esterna e la temperature scelta sia meno di 6^ . Si raccomanda di selezionare una temperature di 24^ , ideale per il corpo umano.
• L'apparecchio smetterà di emettere aria condizionata appenaViene raggiunta la temperatura selezionata. La spia inizIERÀ a lampeggiare e l'apparecchio continuera a fornire ventilazione. Si convertirà in aria condizionata se la temperature ambiente supera èncora una volta la temperatura selezionata.
• E' possibile scegliere AUTO, con cui l'apparecchio operera automaticamente come richiesto, ad una delle 3 velocità della ventola.

Potete anche scegliere voi stessi una delle 3 velocità della ventola.

Questa velocità funzionera costamente.

FUNZIONE NOTTURNA

• Permette un funzionamento ottimale durante la notte.
• Controllo automatico e progressivo della temperatura e funzionamento particolaremente silenzioso.
• Mentre la temperature notturna diminuisce gradualmente, il vosto FA15CS regola la tempe ratura selezionata augmentandola a intervalli di 0,5^ agli 30 minuti. In quello modo, la temperatura non scenderà drasticamente.
• Questo aumento nella temperature selezionata non supererà i 2^ in totale. L'apparecchio incomincera quando a fornire aria condizioniata aquesta temperatura.

Esempio: se voi fissate la vostra temperatura a 23^ alle 23.00,esso fornirà aria condizionata progressivamente fino a quando la temperatura raggiungerà 25^ e manterrà但这a temperatura durante la notte.

DEUMIDIFICAZIONE

• Vi permette di usare il vosto FA15CS come deumidificatore.
• Il condizionatore FA15CS selezione automaticamente la velocità Bassa.
• E'normale che l'apparecchio lavori a cicli: l'apparecchio si ferma e riparte automaticamente.

CARATTERISTICHE SPECIALI

Il vosto FA15CS è dotato di protezione termica che permette solo al compressore di partire nella funzione di condizionamento ® dopo tre minuti di ritardo. La spia ® lampeggia durante questo tempo.

RICERCA ED ELIMINAZIONE GUASTI

Quando il condizionatore non funziona, a volte si tratta di un problema che l'utente può lavorante risolverve da solo. Prima di rivolgersi al Servizio Assistenza, dovete controllare i seguenti punti e videere se potete risolverve Voi stessi il problema.

PROBLEMIA	PROBABILI CAUSE	SOLUZIONI
Il condizionatore non funziona	· manca corrente · la spina non è ben inserita nella presa · il tasto I/O non è premuto	· Controllare il fusabile · inseire bene la spina · premere il tasto I/O
Scarso rendimento	· 3 min. di temporizzazione · errata selezione della funizione · filtrro aria bloccato alla polvere	· attendere 3 minuti · selezionare correttamente la funizione · pulire il filtrro aria
Il condizionatore emette un rumore di "gorgigliamento"	· il fluido refrigerante circola nei circuiti	· quello è normale
Perdita d'acqua	· l'unità esterna è posta a 1.60 m più in alto del fondo dell'unità interna	· porre l'unità esterna più in basso come in fig. 3
Rumore del motore quando l'apparecchio viene spento	· funzionamento automatico della pompa per evacuire l'acqua condensata	· quello è normale

MANUTENZIONE DEL CONDIZIONATORE FA15CS

PULIZIA

• Prima delle operazioni di pulizia e manutenzione, spegnere e togliere la spina dell'unità
• Per ragioni di sicurezza, non lavare il condizionatore.

SUPERFICI ESTERNE DELL'APPARECCHIO

• Pulire il condizionatore usando una spugna bagnata ed asciugarlo con un panno pulito.
• Non usare benzina, alcohol o qualsiasi altro prodotto contente solventi

FILTRO ARIA

Ilello raccoglie la polvere contenuta nell'aria in modo cheessa non otturi l'apparecchio, il vostro FA15CS deve sempre essere utilizzato con il suoaggio aria.

Il cumulo di polvere riduce l'efficienza del condizionatore. Contro ciò, ilhetto aria ha assolutamente bisogno di essere pulito agli 15 gg. o più spesso se l'unità lavora in un ambiente polveroso.

• Togliere ilhetto alzandolo leggermente per staccarlo e tirarlo verso il basso.
• Pulire il filtro con un aspirapolvere. Se il filtrro è molto sporco, potete lavarlo con acqua tiepida. Accertatevi che il filtrro aria sia completenesse asciutto prima di riporlo al suoippo.

GARANZIA

Climate FA15CS è garantito 1 anno alla data di acquisito contro i difetti di fabbricazione e i vizi dei materiali. La garanzia non è valida se il guasto è causato da un impiego improprio.

In caso di guasto o mal funzionamento, contattare immediatamente il

Centro Assistenza autorizzato più vicino.

Utilizzare esclusivamente ricambi originali POLTI.

CONSORZIO RICAMBI ORIGINALI ELETTRODOMESTICI

Eventuali manomissioni dell'apparecchio da parte di personale non autorizzato invalideranno automaticamente la garanzia.

La Polti S.p.A. declina tutte le responsabilità in caso di incidenti derivanti da un utilizzato di Climate FA15CS non conforme alle presenti istruzioni d'uso.

ATTENZIONE!

L'apparecchio è costruito secondo le norme vigenti per il riciclaggio.

Si raccomanda di non gettare nei rifiuti domestici i materiali di imballaggio protettivi per il tra

UFFICIO SERVIZIO CLIENTI

Numero Verde

800-824148

Chiamando questo numero i nostri incariciati saranno a disposizione per rispondere alle Sue disponhe e fornirLe tutte leindicazioni utili per sfruttare al meglio le qualità dei prodotti POLTI.
