CLIMATE FA 9 CM - Acondicionador de aire POLTI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado Split desconectable
Potencia de refrigeración	8500 BTU/h (2500 W/h)
Potencia absorbida	1100 W
Refrigerante	R 22
Caudal de aire máximo	420 m³/h
Velocidades de ventilación	3 (Baja, Media, Alta)
Deshumidificación	1,5 l/h al 80% HR y 30°C
Programación	Duración de funcionamiento 1 a 12 h, Inicio diferido 1 a 12 h
Filtro de polvo	Desmontable y lavable (limpieza cada 2 semanas)
Longitud del conducto	3 metros
Ruedas	4 ruedas giratorias, 2 con frenos
Dimensiones (L x A x P)	46 x 88 x 42 cm
Peso	44 kg
Accesorios incluidos	1 mando a distancia
Modos de funcionamiento	Refrigeración, Deshumidificación, Automático, Noche (SLEEP)
Oscilación de los deflectores	Automática o manual (mediante tecla SWING)
Temporización de seguridad	3 minutos antes de reiniciar el compresor
Alimentación eléctrica	230 V / 50 Hz
Mantenimiento	Limpieza exterior con esponja húmeda, filtro lavar con agua tibia
Garantía	1 año (presentando la factura original)

Preguntas frecuentes - CLIMATE FA 9 CM POLTI

¿Por qué hay que esperar 3 horas antes de usar el aparato después de desembalarlo?

Después del desembalaje, es imprescindible colocar el aparato en posición vertical y esperar 3 horas para permitir la estabilización del líquido refrigerante. No seguir esta instrucción puede dañar el aparato y anular la garantía.

¿Puedo usar el aire acondicionado en una habitación donde la temperatura sea inferior a 16 °C?

No, el uso del FA9CM está prohibido en habitaciones donde la temperatura sea inferior a 16 °C, como las bodegas de vino. El incumplimiento puede provocar un deterioro del aparato.

¿Cómo limpiar el filtro de aire?

El filtro de aire se limpia en promedio cada 2 semanas. Para retirarlo, tire de la lengüeta. Aspire el polvo, luego lávelo con agua tibia si es necesario. Déjelo secar completamente antes de volver a colocarlo.

¿Qué significa el parpadeo del indicador ⚙ después del encendido?

El indicador ⚙ parpadea durante la temporización de 3 minutos antes del arranque del compresor. Es normal. Durante este tiempo, la ventilación puede funcionar.

¿Cómo programar la parada automática (duración de funcionamiento)?

Presione la tecla TIMER (D) después de encender el aparato. La temperatura desaparece, luego presione varias veces D para ajustar de 1 a 12 horas. El aparato se apagará después del tiempo programado.

¿Cómo usar el inicio diferido?

Con el aparato apagado, presione la tecla TIMER (D). Muestre de 1 a 12 horas presionando varias veces. El aparato se encenderá después de este retraso, utilizando los parámetros de la última utilización.

¿Qué hacer si el aparato hace un ruido de burbujeo?

Este ruido es normal: proviene de la circulación del líquido refrigerante en el circuito. No es necesaria ninguna acción.

¿Cómo evacuar el agua de condensación si el tubo de salida de aire caliente está colocado en altura?

Si el tubo está a más de 1,60 m, se recomienda evacuar el agua a través del conducto situado en el cuerpo del aparato (marca 9), quitando la tapa. Esto evita fugas de agua.

¿Puedo usar la oscilación manual de los deflectores?

No, nunca fuerce manualmente los deflectores. Use la tecla SWING (B) para activar o detener la oscilación automática en la posición deseada.

¿Cuáles son las condiciones de garantía?

La garantía es de un año a partir de la fecha de compra contra defectos de fabricación. Requiere la factura original. Quedan excluidas las averías debidas a un mal uso o a la formación de sarro. No desmonte el aparato usted mismo.

MANUAL DE USUARIO CLIMATE FA 9 CM POLTI

A. ⏻ Interruptor de Arranque/Paro POWER
B. ○ SWING Interruptor del deflector oscilante
C. Ⓞ Selector de la función FUNCTION FUNCTION
D. ○ Interruptor de programación horaria TIMER
E. ○ Selector de velocidades de ventilación y operaciones automáticas SPEED
F. SLEEP Selector de operaciones nocturnas
G. ∨ TEMP ∧ Selector de temperatura

INDICADORES

1. Indicador luminoso función nocturna
2. AUTO Indicador luminoso función AUTO
3. Indicador luminoso velocidades de ventilación
   Bajo
   Medio
   Fuerte

1. ☐ Display temperatura/tiempo

2. Indicador función Aire Acondicionado

3. Indicador función Deshumidificación

4. Indicador deflector oscilante

MUY IMPORTANTE

No instale ni utilice su acondicionador de aire sin leer antes la presente guía de instrucciones. Deseamos ayudarle a obtener una óptima y segura operatividad de su acondicionador de aire FA9CM. Las instrucciones que se detallan a continuación deben ser respetadas rigurosamente,

1. Después de desembalar el aparato sitúelo en posición vertical para que se estabilice el agente refrigerante y espere obligatoriamente 3 horas antes de utilizarlo.
2. Su acondicionador de aire FA9CM debe ser siempre utilizado en posición vertical ya que contiene agente refrigerante.

El no respetar las instrucciones precedentes puede causar daños en el aparato e invalidar la garantía POLTI.

- La utilización de FA9CM en bodegas de vinos y en habitaciones con temperaturas por debajo de los 16° está prohibido.

DATOS TÉCNICOS

Tipo:	Acondicionador de aire
Capacidad de enfriamiento:	8500 BTU / H - 2500 W / h
Consumo:	1100 W
Agente refrigerante:	R 22 - 480 g
Flujo de aire máximo:	420 m3/
Velocidades ventilador:	3
Distribución del flujo de aire:	Oscilación automática o manual
Deshumidificación:	1,5 l/h a 80% RH e a 30°C
Controles:	Electrónicos
Operatividad horaria:	Programable desde 1 a 12 horas
Operatividad programada:	Programable desde 1 a 12 horas
Filtro de aire:	Fácilmente desmontable, lavable
Largo cable conexión a red:	3 metros
Unidad:	4 ruedos giratorias, 2 con freno
Dimensiones:	L 46 cm x H 88 cm x D 42 cm
Peso:	44 kg
Accesorios en dotación:	1 Control remoto

Este aparato cumple con los requerimientos técnicos de las directivas 89/336/CEE relativa a las compatibilidades electromagnéticas y la 73/23/CEE relativas a bajo voltaje.

Su acondicionador de aire FA9CM está enteramente controlado de forma electrónica lo cual permite su programación precisa y el ajuste de la temperatura de la habitación.

APRENDIENDO EL SISTEMA INTELIGENTE DE ACONDICIONAR EL AIRE

Acondicionar el aire no significa enfriarlo demasiado.

El uso de un acondicionador de aire permite disponer de una atmósfera agradable al reducir la temperatura.

Las condiciones de óptimo confort en una habitación están determinadas por 4 factores:

La temperatura, el nivel de humedad, la pureza del aire y el flujo del aire.

Su acondicionador FA9CM le permite el control de estos factores para así poder crear una placentera atmósfera en su habitación de forma constante.

• Temperatura: La función esencial de un acondicionador es la de aspirar el aire caliente y evacuarlo hacia el exterior.
• Nivel de humedad: La humedad en una habitación también causa una sensación de sofoco y calor en verano. Su acondicionador de aire FA9CM no tan solo enfría la temperatura sino que también deshumidifica el aire.
• Pureza del aire: Gracias a su filtro de aire su FA9CM retiene el polvo del ambiente creando una saludable atmósfera en la habitación.
• Flujo del aire: Su FA9CM regula el flujo del aire, permitiendo que éste sea dirigido, asegurando una óptima circulación: sin ninguna corriente de aire este es distribuido eludiendo las diferencias de temperatura existentes en la habitación (zonas fría y zonas calientes)

Ejemplo: Para una temperatura exterior de 30° se recomienda no seleccionar una temperatura por debajo de los 24°C

Evitar estar directamente ante un flujo de aire frío y no dirigirlo hacía las personas.

Para asegurar una óptima eficacia de la aplicación le recomendamos que mantenga las puertas y las ventanas cerradas, y que tenga en cuenta la superficie de las paredes y las ventanas expuestas al sol. En este caso, para optimizar la función de su FA9CM. le recomendamos cerrar parcialmente las persianas.

INSTRUCCIONES DE SEGURIDAD

• Su acondicionador FA9CM ha sido diseñado para ser utilizado únicamente como aparato doméstico y no debe ser utilizado para otras funciones.
• Conecte siempre el cable de conexión a la red eléctrica en una toma adecuada.
• No desconecte nunca la unidad si esta está en funcionamiento. Podría dañar los circuitos electrónicos. Para parar el FA9CM utilice siempre el interruptor del panel de control.
• Nunca tumbe el aparato cuando esté en funcionamiento. Téngalo siempre en posición vertical para evitar daños en el sistema refrigerante.
• Asegúrese de que las entradas y salidas de aire no tienen ningún estorbo y que no estén bloqueadas o tapadas.
• No coloque ninguna cosa sobre la unidad y no la tape con ningún tipo de tela o similar.
• No sitúe el acondicionador debajo de las cortinas (separación mínima 50 cm)
• Cuando lo utilice por vez primera, y cada vez que lo pare, deberá esperar 3 minutos hasta que el acondicionador vuelva a estar operativo.
• Es peligroso cambiar o modificar las características del aparato.
• En caso de problemas técnicos contacte inmediatamente con el Servicio de Asistencia Técnica Autorizado más próximo.

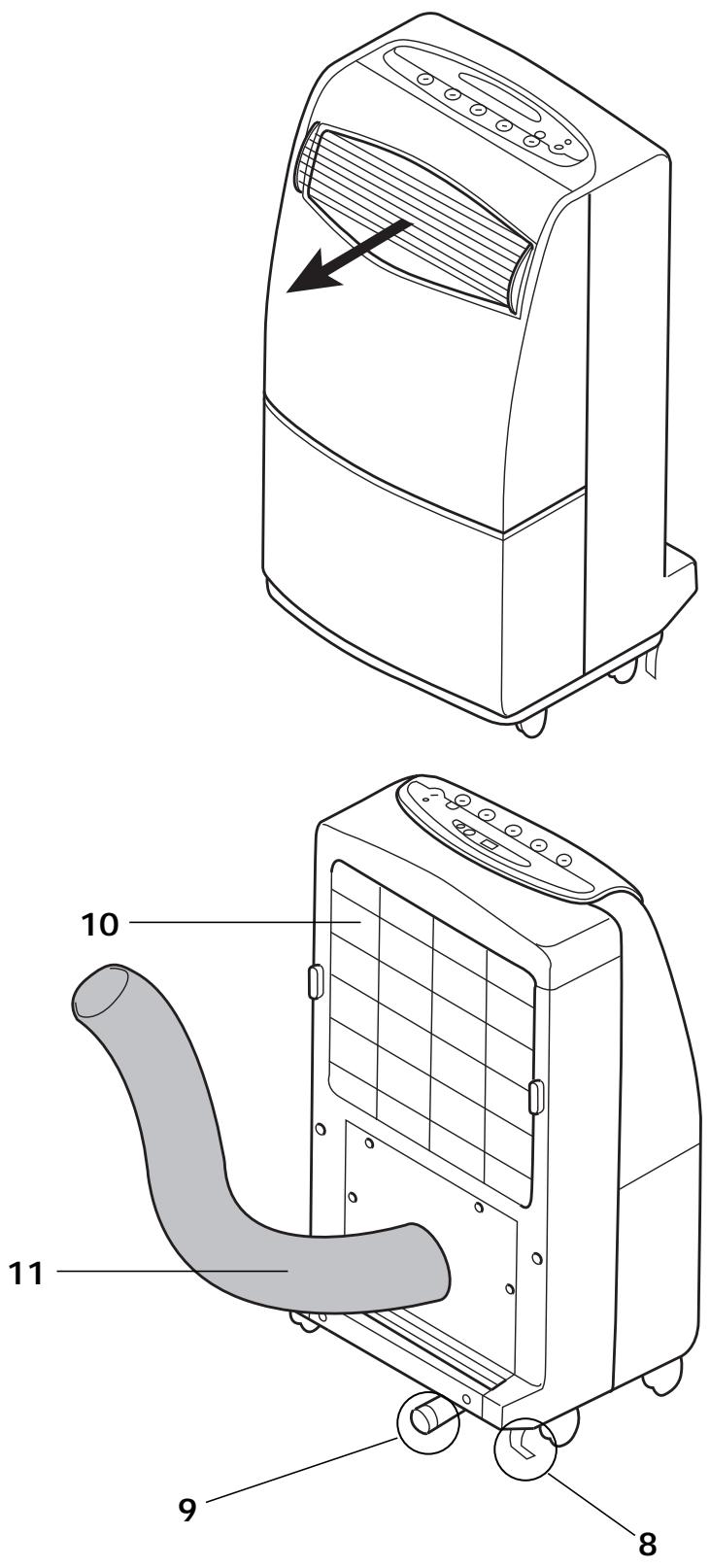

SITUANDO EL ACONDICIONADOR FA9CM

• El acondicionador de aire deber ser conectado a una toma de red eléctrica de 230V50Hz.
• Instalar la unidad interna en la habitación donde el acondicionador deberá funcionar, Debe ser instalado sobre una superficie plana.
• Las dos ruedas posteriores tienen adaptado un freno (8) que permiten que el FA9CMse pueda bloquear en posición fija. No olvide desbloquear este freno cuando tenga que desplazar su acondicionador FA9CM.

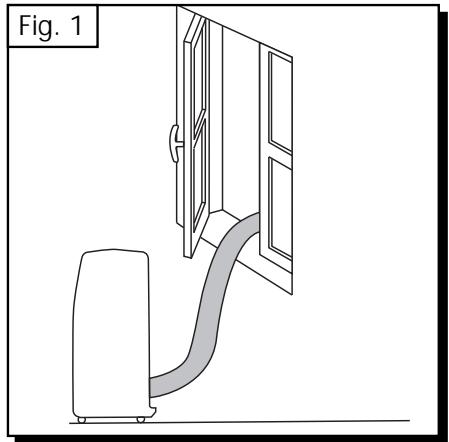

- Colocar el acondicionador cerca de una ventana alargando el tubo de salida del aire caliente (11), cuando sea suficiente para alcanzar la apertura, entornar la ventana (Fig. 1).

Nota: No colocar objetos delante del tubo de salida de aire caliente de forma que se pueda obstruir el tubo (eje: cortinas o persianas). Hacerlo de forma que el aire caliente no se dirija hacia plantas o animales.

- Su acondicionador de aire está dotado de un tubo de evacuación de agua con la apertura situada sobre la parte derecha de las conexiones de la unidad interna (9).

Si el tubo de salida de aire caliente esta situado a una altura superior a 1,60 mt. se recomienda evacuar el agua a través de la manguera (9) situada sobre el cuerpo del aparato, sacando el tapón.

- El dejar de seguir estas dos instrucciones puede dificultar el correcto funcionamiento o la evacuación de la condensación de agua (deshumidificación) y en este caso pueden ocurrir fugas de agua desde la unidad interna.

Usted puede elegir con uno u otro programa cuanto desea que el FA9CM esté en funcionamiento o si bien cuando quiere comenzar. No obstante no es posible el combinar estas dos funciones.

Prolongación del funcionamiento

• El interruptor de funcionamiento debe estar pulsado (A).
• Pulsar el interruptor de programación horaria (D).
• La temperatura del display desaparecerá: Usted puede programar ahora entre 1 y 12 horas presionando el interruptor (D) varias veces. El tiempo funcionamiento escogido aparecerá en el display.

Ejemplo: Usted desea que su acondicionador de aire esté en funcionamiento otras 2 horas después de haberse ido a la cama: Utilice el interruptor de programación horaria (D) hasta que aparezca 2 en el display. Su acondicionador de aire se desconectará solo 2 horas después.

Puesta en marcha programada

Conectar su FA9CM antes de programar la puesta en marcha. Esta aplicación funcionará de acuerdo con los parámetros memorizados de antemano.

• Con la aplicación desconectada pulse el interruptor de programación (D).
• Usted dispone ahora en el display de 1 a 12 horas según presione los distintos interruptores (D). El número aparecido en el display indicará el número de horas que quedan antes de que la aplicación vuelva a iniciarse.

Ejemplo: Usted deja su casa a las 8 a.m. y desea encontrar una agradable temperatura a las 6 p.m. cuando regrese. Por lo tanto desea que se FA9CM. comience a funcionar 3 horas antes.

Proceda como sigue: Con la aplicación desconectada utilice el interruptor de programación (D) hasta que aparezca en el display en número 7 (hay 7 horas entre las 8 a.m. y las 3 p.m.) ¡Esto es todo! Su FA9CM.. comenzará a trabajar de forma automática 7 horas después (p.e.: 3 p.m.) y continuará funcionando hasta que usted decida pulsar el interruptor de paro.

CONECTANDO EL ACONDICIONADOR FA9CM

NOTA: Las funciones indicadas en el mando a distancia y sobre el panel de control con la misma letra desarrollan la misma función.

Conectar la clavija en la toma de corriente Presionar el interruptor (A)

Escoger la función utilizando el interruptor (C) Para seleccionar otra función presione el interruptor (C) hasta que se encienda el indicador de la función deseada.

AIRE ACONDICIONADO

AUTO

ALTA

MEDIA

BAJA

Regular el nivel de temperatura deseado usando el interruptor G

DESHUMIDIFICACIÓN

La velocidad baja es seleccionada automáticamente

Regular el flujo de aire utilizando el interruptor B para la oscilación de las aletas (¡no moverlas manualmente ¡) Presionar el interruptor B una vez más para dejar las aletas fijas en un posición concreta de oscilación

La función nocturna se puede seleccionar presionando el interruptor F

Existen dos posibilidades de programación horaria:

- Duración del funcionamiento

- Arranque diferido presionando el interruptor D

FUNCIONES OPERATIVAS

Antes de la lectura ayúdese con la primera página de ilustraciones.

• Cuando está conectado el aparato funcionará según los parámetros que se hayan almacenado precedentemente.
• Para cambiar estos parámetros guíese por el diagrama de la página 18.
• Es importante que la diferencia entre la temperatura externa y la escogida sea de menos de 6°C. Se recomienda la selección de una temperatura de 24°C ideal para el cuerpo humano.
• El aparato dejará de emitir aire acondicionado tan pronto como se alcance la temperatura seleccionada. El indicador ⚙️ comenzará a parpadear y el aparato continuará funcionando en forma de ventilador. Se convertirá en aire acondicionado si la temperatura ambiental supera de nuevo la temperatura seleccionada.
• Es posible seleccionar AUTO, con lo que el aparato funcionará automáticamente como se ha seleccionado a una de las 3 velocidades del ventilador.

Se puede también seleccionar una de las 3 velocidades del ventilador.

Esta velocidad funcionará constantemente

• Permite un funcionamiento optimizado durante la noche
• Control automático y progresivo de la temperatura y funcionamiento particularmente silencioso.
• Mientras la temperatura nocturna desciende gradualmente su FA9CM regula la temperatura seleccionada aumentándola en intervalos de 0,5°C cada 30 minutos. De esta forma la temperatura no aumentará de forma drástica.
• Este aumento de la temperatura seleccionada no superará los 2°C en total.
• El acondicionador comenzará entonces a suministrar aire acondicionado a esta temperatura. Ejemplo: Si usted fija su temperatura a 23°C a las 11 p.m., el acondicionador proporcionará aire acondicionado progresivamente hasta que la temperatura llegue a 25°C y mantendrá esta temperatura durante toda la noche.

DESHUMIDIFICACIÓN

• Permite la utilización de su FA9CM como un deshumidificador.
• EI FA9CM selecciona automáticamente la velocidad baja.
• Es normal que el aparato funcione en ciclos; el aparato se para y vuelve a ponerse en marcha automáticamente.

CARACTERÍSTICAS ESPECIALES

Su FA9CM está dotado de una protección térmica que permite solo que el compresor entre en función de acondicionamiento después de tres minutos de espera.

El piloto 📄 parpadeará durante este tiempo.

DETERMINACIÓN DE PROBLEMAS

Cuando el acondicionador no funciona a veces setrata de un problema menor que puede resolverse facilmente antes de dirigirse al S.A.T. controle los siguientes puntos y vea si puede resolver ud mismo el problema.

PROBLEMA	CAUSA POSIBLE	SOLUCIÓN
El acondicionador de aire no funciona	·Falta de electricidad·Clavija no insertada correctamente·Botón I/O no pulsado	·Comprobar el fusible·Conectar correctamente·Presionar el botón I/O
Bajada de prestaciones	·Temporización de 3 minutos·Error en la selección del modo de funcionamiento·Filtro de aire con polvo	·Esperar 3 minutos·Seleccionar la función correcta.·Limpiar el filtro de aire
El acondicionador de aire genera sonido de burbujas	·El agente refrigerante circula por los circuitos internos.	·Es normal.
El motor emite ruido cuando la aplicación está parada	·Operación automática de la bomba para evacuar el agua condensada	·Es normal

MANTENIMIENTO DEL FA9CM

LIMPIEZA

• Antes de cualquier operación de limpieza o mantenimiento desconectar y desenchufar la unidad de la red eléctrica.
• Por razones de seguridad no mojar nunca el acondicionador de aire.

SUPERFICIES EXTERIORES

• Para limpiar el acondicionador de aire utilizar una esponja humedecida y secar con un paño seco posteriormente.
• No utilizar nunca petróleo, alcohol u otros productos que contengan disolventes.

FILTRO DE AIRE

El filtro de aire recoge el polvo contenido en el ambiente y evita así que se pueda obstruir la unidad. Su FA9CM debe ser siempre utilizado con el filtro de aire.

El exceso de polvo reduce la eficacia de su acondicionador de aire.

Por esto el filtro de aire necesita absolutamente ser limpiado quincenalmente o con mayor asiduidad dependiendo de que la unidad opere en atmósferas muy polvorientas.

• Sacar el filtro levantándolo ligeramente para desclavarlo y tirar hacia abajo.
• Limpiar el filtro con un aspirador. Si el filtro está muy sucio se puede lavar con agua tibia.
  Asegúrese de que el filtro está completamente seco antes de reponerlo en su lugar.

ESPAÑOL

GARANTÍA

Climate FA9CM está garantizado por 1 año desde la fecha de su adquisición contra defectos de fabricación y de los materiales. La garantía no será válida si la avería está causada por una mala utilización del aparato. En caso de fallo o mal funcionamiento contacte inmediatamente con el Servicio de Asistencia Técnica autorizado más próximo. La manipulación del aparato por personas no autorizadas invalidará automáticamente la garantía.

Polti S.p.A. declina toda su responsabilidad en caso de incidentes derivados de la utilización del Climate FA9CM no conforme con las presentes instrucciones.

¡Atención! El aparato está construido según las normas vigentes para el reciclado.

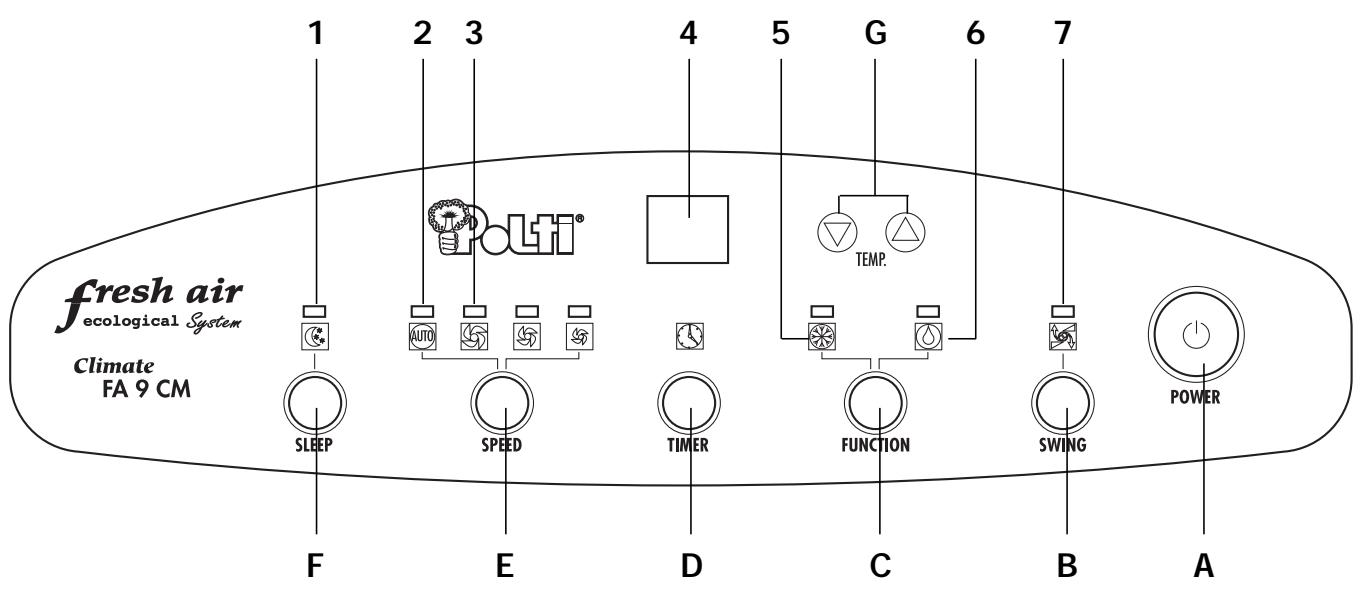

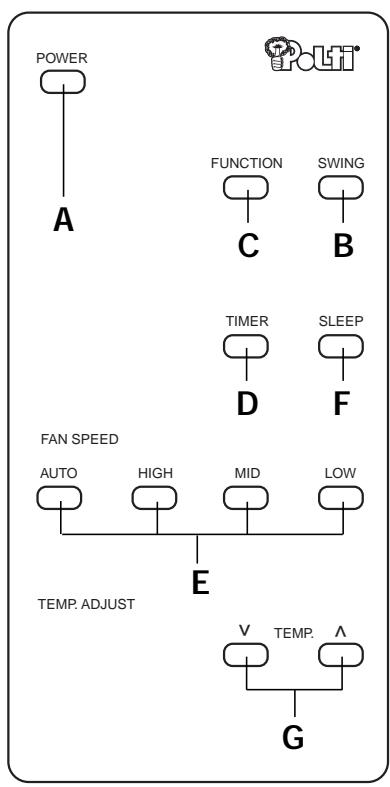

TABLEAU DE COMMANDE ET TÉLÉCOMMANDE

fresh air ecological System Climate FA 9 CM 1 2 3 4 5 G 6 7 SLEEP AUTO SPEED TIMER FUNCTION C B POWER F E D C B A

TOUCHES
