HD67181 - Répéteur réseau industriel Wachendorff - Kostenlose Bedienungsanleitung

Produkttyp	CAN-Bus-Repeater
Marke	Wachendorff
Modell	HD67181
Anwendung	Signalauffrischung und galvanische Trennung in CAN-Bussystemen
Anzahl Bussegmente	2
Unterstützte Baudraten	10 kbit/s, 20 kbit/s, 50 kbit/s, 62,5 kbit/s, 100 kbit/s, 125 kbit/s, 250 kbit/s, 500 kbit/s, 800 kbit/s, 1 Mbit/s (einstellbar über DIP-Schalter)
Galvanische Trennung	Ja
Montage	DIN-Hutschiene 35 mm
Abmessungen (ca.)	23 x 90 x 58 mm (H x B x T)
Gewicht (ca.)	150 g
Schutzart	IP20
Betriebstemperatur	0 °C bis +55 °C
Lagertemperatur	-20 °C bis +85 °C
Zulassungen	CE
ESD-Schutz	Ja (enthält ESD-gefährdete Bauteile)
Konfiguration	Über DIP-Schalter
Software erforderlich	Nein
Spannungsversorgung	Extern (nicht im Lieferumfang, z. B. 12 V AC über AC34001)
Lieferumfang	HD67181 Repeater
Zubehör (optional)	Spannungsversorgung AC34001, Null-Modem-Kabel AC34107, Konfigurationssoftware SW67xxx, Ethernet-Switches ETHSW600/ETHSW800
Reinigung	Mit trockenem Tuch; keine besondere Wartung erforderlich
Sicherheitshinweise	Installation nur durch qualifiziertes Personal; Sicherheitshinweise beachten; bei Schäden durch Nichtbeachtung erlischt Garantie

Häufig gestellte Fragen - HD67181 Wachendorff

Was ist der HD67181?

Der HD67181 ist ein CAN-Bus-Repeater von Wachendorff, der zur Signalauffrischung und galvanischen Trennung in CAN-Bussystemen dient.

Wofür wird der Repeater verwendet?

Er wird verwendet, um zwei getrennte Bussegmente aufzubauen, die Kabellänge zu erhöhen oder unterschiedliche Baudraten in beiden Segmenten zu ermöglichen.

Welche Baudraten werden unterstützt?

Unterstützt werden folgende Baudraten: 10 kbit/s, 20 kbit/s, 50 kbit/s, 62,5 kbit/s, 100 kbit/s, 125 kbit/s, 250 kbit/s, 500 kbit/s, 800 kbit/s und 1 Mbit/s. Die Einstellung erfolgt über DIP-Schalter.

Wie wird das Gerät montiert?

Die Montage erfolgt auf einer DIN-Hutschiene (35 mm). Das Modul wird mit der Oberseite eingehängt und nach unten gedrückt, bis es hörbar einrastet.

Ist eine Spannungsversorgung im Lieferumfang enthalten?

Nein, das Gerät wird ohne Netzteil geliefert. Eine externe Spannungsversorgung ist erforderlich, z. B. das optionale Zubehör AC34001 (230 V AC auf 12 V AC).

Benötigt das Gerät eine Software zur Konfiguration?

Nein, die Konfiguration erfolgt ausschließlich über die DIP-Schalter am Gerät. Eine Software ist nicht erforderlich.

Welches Zubehör ist erhältlich?

Optionales Zubehör umfasst die Spannungsversorgung AC34001, ein Null-Modem-Kabel AC34107, die Konfigurationssoftware SW67xxx sowie Ethernet-Switches (ETHSW600 und ETHSW800).

Wie erhalte ich technischen Support?

Technischen Support erhalten Sie über die Website www.wachendorff.de/wp/ansprechpartner oder über die angegebenen Kontaktdaten.

Was muss ich bei der Installation beachten?

Die Installation darf nur von qualifiziertem Personal durchgeführt werden. Das Gerät enthält ESD-gefährdete Bauteile. Beachten Sie alle Sicherheitshinweise der Bedienungsanleitung.

Welche Garantie gilt?

Es gelten die gesetzlichen Garantiebestimmungen. Bei Schäden durch Nichtbeachtung der Bedienungsanleitung erlischt der Garantieanspruch.

BEDIENUNGSANLEITUNG HD67181 Wachendorff

Inhaltsverzeichnis 2

1. Vorwort....3

1.1. Qualifiziertes Personal .... 3
1.2. Sicherheitshinweise und allgemeine Hinweise 3
1.3. Bestimmungsgemäße Verwendung.... 3
1.4. CE Konformität....3

2. Repeater HD67181 4

2.1. Über den Repeater 4
2.2. Anschlussdarstellung 4
2.3. Übertragungskabel RS232....5
2.4. Abmessungen 5
2.5. Mechanische Installation....5

3. Konfiguration....6

3.1. Aktivieren einer Projektierung in dem HD67181.... 6
3.2. Installation 7
3.3. Projektierung erstellen 8
3.4. Beispiel einer Konfiguration 9

4. Allgemeine Informationen....10

4.1. Technischer Support 10
4.2. Eil-Service für Garantie und Reparatur.... 10
4.3. Zubehör 10

1. Vorwort

Verehrter Kunde!

Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren Ihnen zu diesem Entschluss.

Die Geräte aus unserem Haus können vor Ort für zahlreiche unterschiedliche Anwendungen eingesetzt werden.

Um die Funktionsvielfalt dieses Gerätes für Sie optimal zu nutzen, bitten wir Sie, alle folgenden Hinweise aus diesem Handbuch zu beachten.

1.1. Qualifiziertes Personal

Das zugehörige Gerät darf nur in Verbindung mit dieser Dokumentation eingerichtet und betrieben werden. Inbetriebsetzung und Betrieb eines Gerätes dürfen nur von qualifiziertem Personal vorgenommen werden. Qualifiziertes Personal im Sinne der sicherheitstechnischen Hinweise dieser Dokumentation sind Personen, die die Berechtigung haben, Geräte, Systeme und Stromkreise gemäß den Standards der Sicherheitstechnik in Betrieb zu nehmen, zu erden und zu kennzeichnen.

1.2. Sicherheitshinweise und allgemeine Hinweise

Zur Gewährleistung eines sicheren Betriebes darf das Gerät nur nach den Angaben in der Betriebsanleitung betrieben werden. Bei Schäden die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Bei Sach- und Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungs- und Garantieanspruch.

1.3. Bestimmungsgemäße Verwendung

Die Geräte dienen zur Verbindung und dem Datenaustausch zwischen zwei unabhängigen Bussystemen.

Ein solches Gerät darf nicht als alleiniges Mittel zur Abwendung gefährlicher Zustände an Maschinen und Anlagen eingesetzt werden. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen eingehalten werden.

1.4. CE Konformität

Die Geräte sind entsprechend der gültigen CE Richtlinien konstruiert. Sämtliche Zertifikate können bei uns angefordert werden.

2. Repeater HD67181

2.1. Über den Repeater

Der Repeater HD67181 wird als „Signalauffrischer“ und galvanische Trennung in ein CAN-Bussystem eingebunden.

Es ist damit möglich, zwei getrennte Bussegmente aufzubauen, um z.B. die Kabellängen zu erhöhen, oder auch um unterschiedliche Baudraten in beiden Segmenten laufen zu lassen.

2.2. Anschlussdarstellung

Im Folgenden sind die einzelnen Anschlüsse des Gerätes beschrieben.

2.3. Übertragungskabel RS232

Als Übertragungskabel für die Projektierung wird bei diesem Gerät nicht benötigt.

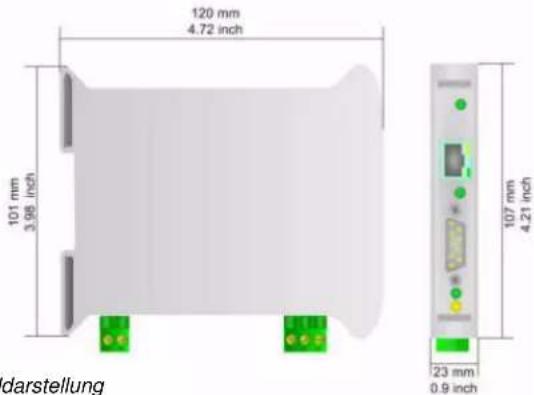

2.4. Abmessungen

Beispieldarstellung

2.5. Mechanische Installation

Die Montage ist auf jeder 35mm DIN-Hutschiene möglich. Hängen Sie dazu das Modul mit der Oberseite in die Hutschiene ein, und drücken es dann nach unten gegen diese. Es rastet hörbar ein.

Die Lüftungsschlitze des Gehäuses dürfen nicht zugedeckt werden. Das Gerät darf nur in Umgebungen der zugelassenen Schutzart verwendet werden. Beachten Sie sämtliche Sicherheitshinweise im Bezug auf Maschinen und Menschen.

Achtung! Das Gerät enthält ESD gefährdete Bauteile.

3. Konfiguration

3.1. Aktivieren einer Projektierung in dem HD67181

Nutzen Sie den folgenden Ablauf, um das Modul in Betrieb zu nehmen:

1. Entfernen Sie den Jumper von der „Boot Mode“ Stellung.
2. Stellen Sie die DIP-Schalter wie für Ihre Projektierung benötigt ein.
3. Schließen Sie die Spannungsversorgung an das Modul an.
4. Schalten Sie die Spannungsversorgung ein. Das Gerät arbeitet nun im RUN Modus.

3.2. Installation

Für dieses Gerät wird keine Software benötigt.

3.3. Projektierung erstellen

Um den HD67181 in Betrieb zu nehmen, müssen Sie zunächst die richtige Baudrate an dem Gerät einstellen. Stellen Sie diese entsprechend der nachfolgenden Tabelle ein. Sie finden diese auch an der linken Geräteseite:

Baud rate CAN 0	DIP 1 DIP 2 DIP 3 DIP 4
Baud rate CAN 1	DIP 5 DIP 6 DIP 7 DIP 8
10K ON		OFF OFF	OFF
20K	OFF	ON	OFF
50K ON ON			OFF OFF
62,5K	OFF	ON	OFF
100K	OFF OFF		ON
125K ON		OFF	ON
250K	OFF	ON ON
500K ON ON ON
800K	OFF OFF	OFF
1000K ON		OFF OFF

3.4. Beispiel einer Konfiguration

Hier sehen Sie verschiedene Bildschirmkopien einer Konfiguration.

Verschiedene Baudraten

4. Allgemeine Informationen

4.1. Technischer Support

Für einen einfachen und schnellen technischen Support dieses Produktes stehen Ihnen unsere Ansprechpartner gerne zur Verfügung. Sie finden unsere Mitarbeiter unter:

www.wachendorff.de/wp/ansprechpartner

4.2. Eil-Service für Garantie und Reparatur

Sollte wider Erwarten dennoch ein Gerät ausfallen, haben wir eine Lösung für Sie, die Ihnen Schnelligkeit und Sicherheit garantiert. Füllen Sie die Formulare „Garantieantrag“ oder „Eil-Reparaturauftrag“ aus und senden Sie diese per Fax an +49 – 6722 – 9965 – 78.

Sie können dieses Formular auch direkt im Internet ausfüllen und ausdrucken:

www.wachendorff.de/wp/reparatur

4.3. Zubehör

Beschreibung Artikelnummer
Spannungsversorgung 230V AC nach 12V AC AC34001
Null-Modem-Kabel zur Programmierung AC34107
Konfigurationssoftware SW67xxx
6-fach Ethernet – Switch ETHSW600
8-fach Ethernet – Switch ETHSW800
