Produkttyp	Video-Türsprechanlage (Gegensprechanlage)
Marke	VIBELL
Modell	OR-VID-VP-1069MV
Hersteller	ORNO-Logistic Sp. z o.o.
Abmessungen Außenpanel	110 x 158 x 57 mm
Abmessungen Monitor	200 x 138 x 23 mm
Gewicht Außenpanel	0,48 kg
Gewicht Monitor	0,45 kg
Stromversorgung Außenpanel	12V DC (über Monitor)
Stromversorgung Monitor	15V DC, 1200 mA
Stromverbrauch Monitor	Standby <1 W, Betrieb <6 W
Displaytyp	7" TFT-LCD, ultraflach, farbenfroh
Bildschirmauflösung	480 x 800 Pixel
Kameratyp	CMOS
Kamera-Blickwinkel	Vertikal 65°, Horizontal 90°
Kamera-Auflösung	600 TV-Linien
Nachtbetrieb	Helle LEDs
Gesprächszeit	120 Sekunden
Überwachungszeit	40 Sekunden
Arbeitstemperatur Außenpanel	-25°C bis +50°C
Arbeitstemperatur Monitor	-5°C bis +50°C
Schutzart Außenpanel	IP44 (wetterfest)
RFID-Zugang	5 Proximity-Tags (3 Benutzer, 1 Hinzufügen, 1 Löschen)
Reinigung und Wartung	Mit weichem Tuch reinigen; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Fachgerechte Montage erforderlich; Eigenmächtige Reparaturen führen zum Garantieverlust
Ersatzteile / Reparierbarkeit	Hersteller: ORNO-Logistic; Informationen unter www.orno.pl

Häufig gestellte Fragen - OR-VID-VP-1069MV VIBELL

Wie kann ich die Klingellautstärke einstellen?

Drücken Sie die Öffnungstaste während der Klingeltonauswahl, um die Lautstärke anzupassen. Bestätigen Sie mit der Sprech-Taste.

Was tun, wenn kein Bild oder Ton vom Außenpanel kommt?

Überprüfen Sie die Spannungsversorgung, die Kabelverbindungen und ob die Installation Wasser oder Feuchtigkeit ausgesetzt ist. Siehe auch Fehlerbehebung in der Anleitung.

Wie füge ich einen neuen RFID-Schlüsselanhänger hinzu?

Halten Sie den 'Hinzufügen'-Tag vor das Lesefeld, bis ein Piepton ertönt. Dann halten Sie den neuen Benutzer-Tag vor das Feld. Ein weiterer Piepton bestätigt die Hinzufügung.

Wie kann ich den Stummmodus aktivieren?

Halten Sie die Sprech-Taste etwa 4 Sekunden lang gedrückt, bis die Stummschaltungs-LED aufleuchtet. Wiederholen Sie den Vorgang zum Deaktivieren.

Warum ist das Bild unscharf oder blass?

Überprüfen Sie die Helligkeits- und Farbeinstellungen im Menü. Reinigen Sie die Kameralinse mit einem weichen Tuch.

Wie kann ich die Tür per Monitor öffnen?

Drücken Sie während eines Anrufs oder in der Überwachungsansicht die Taste 'Öffnen' (Türsymbol). Der elektrische Türöffner wird aktiviert.

Kann ich mehrere Monitore anschließen?

Ja, bis zu drei Monitore können gemäß Schaltplan angeschlossen werden. Verwenden Sie die dafür vorgesehenen Klemmen.

Was bedeutet die durchgestrichene Mülltonne?

Das Symbol weist darauf hin, dass das Gerät nicht im Hausmüll entsorgt werden darf. Bringen Sie es zur ordnungsgemäßen Entsorgung zu einer Sammelstelle für Elektroaltgeräte.

Wie stelle ich die Helligkeit und Farbe ein?

Drücken Sie während eines Gesprächs oder in der Vorschau die Menü-Taste. Navigieren Sie mit den Pfeiltasten zu 'HELLIGKEIT' oder 'FARBE' und passen Sie den Wert an.

Der Türöffner öffnet nicht jedes Mal. Was tun?

Überprüfen Sie die Funktion des Türöffners separat mit 12V DC. Stellen Sie sicher, dass die Stromaufnahme max. 500 mA beträgt. Kontrollieren Sie die Verkabelung.

BEDIENUNGSANLEITUNG OR-VID-VP-1069MV VIBELL

AUßENPANEL MIT KAMERA
VERSORGUNGSSPANNUNG:	12V DC (von einem Monitor)
KAMERA-TYP:	CMOS
BLICKWINKEL DER KAMERA:	Vertikale 65°, Horizontal 90°
KAMERA-AUFLÖSUNG:	600 TV-Linien
NACHTBETRIEB:	helle LEDs
ARBEITSTEMPERATUR:	- 25°C+ 50°C
ABMESSUNGEN:	110 x 158 x 57mm
NETTOGEWICHT:	0,48kg
MONITOR
VERSORGUNGSSPANNUNG:	15V DC 1200mA
MONITOR-TYP:	ultraflach, farbenfroh, freihändig
ANZEIGE:	7" TFT-LCD
STROMVERBRAUCH:	Standby <1W; Betrieb <6W
BILDSCHIRMAUFLÖSUNG:	480x800
GESPRÄCHSZEIT:	120 Sek.
ÜBERWACHUNGSZEIT:	40 Sek.
ARBEITSTEMPERATUR:	-5°C → 50°C
ABMESSUNGEN:	200 x 138 x 23mm
NETTOGEWICHT:	0,45kg

HERSTELLER

ORNO-LOGISTIC Sp. z o.o.

BETRIEBS- UND MONTAGEANLEITUNGEN

VIDEO-TÜRSPRECHANLAGE INDI N

OR-VID-VP-1069/B

Merkmale Einstellen 35
Set-Konstruktion 36
Montage 37
Montage des internen Monitors 39
Schaltplan 40
Betrieb 42
Reinigung und Wartung 47
Fehlerbehebung 47
Technische daten 48

WICHTIG

VORBEMERKUNGEN

Vor Anschluss und Nutzung des Gerätes machen Sie sich mit der vorliegenden Bedienungsanleitung sorgfältig vertraut. Bei Problemen mit dem Verständnis deren Inhalts kontaktieren Sie bitte den Verkäufer des Gerätes.

Eine selbständige Montage und Inbetriebnahme des Gerätes ist unter der Bedingung möglich, dass der Monteur über Grundwissen im Bereich der Elektrik verfügt und entsprechende Werkzeuge verwendet. Es wird jedoch empfohlen, dass die Montage des Gerätes von einem entsprechend qualifizierten Personal ausgeführt wird.

Der Hersteller haftet für Beschädigungen nicht, die sich aus der nicht fachgerechten Montage oder Einsatz der Anlage ergeben. Die Durchführung eigenmächtiger Reparaturen und Modifikationen hat den Verlust der Garantie zur Folge!

Da die technischen Daten ständigen Änderungen unterliegen, behält sich der Hersteller das Recht vor, Änderungen an den Produkteigenschaften vorzunehmen und andere konstruktive Lösungen einzuführen, die die Parameter und funktionellen Eigenschaften des Produkts nicht beeinträchtigen. Für weitere Informationen zu ORNO-Produkten besuchen Sie bitte die Website: www.orno.pl

Orno-Logistic Sp. z o.o. haftet nicht für die Folgen der Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung. Orno-Logistic Sp. z o.o. behält sich das Recht vor, Änderungen in der Bedienungsanleitung vorzunehmen - aktuelle Version zum Herunterladen unter www.orno.pl. Alle Rechte an Übersetzung/Dolmetschen und Urheberrechten an dieser Bedienungsanleitung sind vorbehalten.

Jeder Haushalt ist ein Anwender von Elektro- und Elektronikgeräten und damit ein potenzieller Erzeuger von Abfällen, die für Mensch und Umwelt aufgrund des Vorhandenseins von gefährlichen Stoffen, Gemischen und Komponenten in den Geräten gefährlich sind. Andererseits sind Altgeräte ein wertvoller Rohstoff, aus dem Rohstoffe wie Kupfer, Zinn, Glas, Eisen und andere zurückgewonnen werden können.

Das Symbol der durchgestrichenen Mülltonne auf der Verpackung, dem Gerät oder den dazugehörigen Dokumenten, weist auf die Notwendigkeit der getrennten Sammlung von Elektro- und Elektronikaialtergten ihn. Auf diese Weise gekennzeichnete Produkte dürfen unter Straße nicht zusammen mit anderen Abfällen entsorgt werden. Die Kennzeichnung weist gleichzeitig darauf ihn, dass die Geräte nach dem 13 August 2005 in Verkehr gebracht wurden. Es liegt in der Verantwortung des Benutzers, die Altgärzte zur ordnungsmößten Behandlung an eine dafür vorgeschene Sammeistelle zu bringen. Informationen über das verfügbare System zur Veränderung des Vermögenswirkschreibungen (Gemeindeamt). Ein sachgemäßige Umgang mit Algeitäten verhindert negative Folgen für die Umwelt und die menschliche Gesundheit!

MERKMALE EINSTELLEN

Inhalt einstellen:

• 1x Monitor
• 1x Monitor-Montagerahmen
• 7x Schrauben
• 1x Diode

• 5x Näherungs-Tags (3 Benutzerschlüsselanhänger,
  1 Schlüsselanhänger hinzufügen, 1 Schlüsselanhänger löschen)

• 1x Externe Kassette

• 1x Schutzdach
• 7x Montagestifte
• 1x Bedienungs- und Montageanleitungen
• 1x Netzteil-Versorgung
• 1x Inbusschlüssel
• 1x 5m Kabel

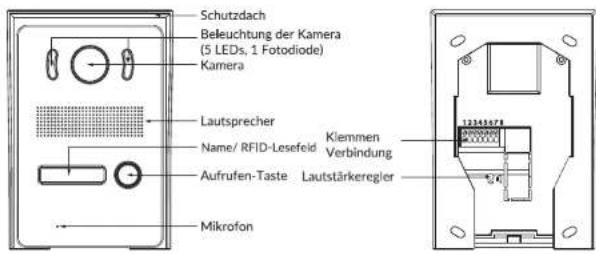

1. Externe Kassette


MONTAGE

1. Installation der externen Kassette

1. Verwenden Sie den mitgelieferten Inbusschlüssel, um die Schraube im Boden der äußeren Kassette zu lösen.
2. Nehmen Sie die Kassettengehäuse ab.

1

1. Schließen Sie die Drähte gemäß dem Schaltplan (siehe Punkt 5) an und stellen Sie den Lautstärkepegel für die Außenkassette ein.

3

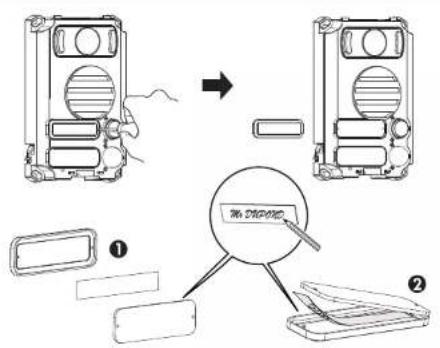

1. Nehmen Sie das Namensschild heraus und schreiben Sie den korrekten Namen oder die Zimmernummer darauf.
2. Befestigen Sie das Schutzdach mit den mitgelieferten Schrauben (verwenden Sie die in der Zeichnung angegebenen Maße).
3. Setzen Sie den Kassettenkörper und sein Gehäuse wieder ein und ziehen Sie sie mit Schrauben fest.

Die empfohlene Höhe der Kamera beträgt 1,4 -1,7 m.

4

5

1. Verwenden Sie die Schrauben, um den mitgelieferten Montagerahmen an der Wand zu befestigen.

1. Hängen Sie den Monitor an den Montagerahmen, verbinden Sie die einzelnen Kabel und stecken Sie dann das Netzteil in eine Steckdose.

1

1. Anschlussschema für einen Monitor und eine externe Kassette


Beschreibung:

1. Die Anschlüsse 1,2,3,4,7 der externen Kassette werden mit den Anschlüssen O11, O12, O13, O14, O15 des

internen Monitors verbunden.

1. Die Anschlüsse 5, 6 der äußeren Kassette werden mit dem elektrischen Türöffner verbunden.

2. Der NO COM-Anschluss des internen Monitors wird entsprechend mit dem Gate verbunden.

3. Der + · Anschluss des internen Monitors wird an die Stromversorgung angeschlossen.

WICHTIG

Es ist verboten, spannungsführende Geräte anzuschließen! Die Nichtbeachtung dieser Empfehlung kann zu dauerhaften Schäden am Gerät führen.

Bei der Planung der Elektroinstallation ist der entsprechende Querschnitt der Leitungen zu berücksichtigen:

bis zu 30 m - empfohlene Leitung XzTKMXpw 3 x 2 x 0,5 mm²

ab 30 m bis zu 100 m - empfohliene Leitung XzTKMXpw 3 x 2 x 0,8 mm²

Der Anschluss an den elektromagnetischen Riegel sollte mit einer Leitung von 2 x 1 mm ² erfolgen.

Das Set arbeitet korrekt mit jedem Elektroschloss mit einer Versorgungsspannung von 12VDC und maximaler

Stromaufnahme zusammen. 500 mA.

Die Gesamtlänge der Installation darf 100 Meter nicht überschreiten. Die Verwendung von Twisted-Pair-Kabeln wird von uns absolut nicht empfohlen.

Das Kit enthält keinen zusätzlichen Monitor, keinen elektrischen Türöffner und keine automatische Türsteuereinheit!

1. Anschlussschema für externe Kassette und drei Monitore


1. Die Anschlüsse 1,2,3,4,7 der externen Kassette A werden an die Anschlüsse O11, O12, O13, O14, O15 des internen Monitors A angeschlossen.
2. Die Anschlüsse 121, 122, 123, 124 des Innenmonitors A sind mit den Anschlüssen 111, 112, 113, 114 des Innenmonitors B verbunden.
3. Die Anschlüsse 121, 122, 123, 124 des Innenmonitors B sind mit den Anschlüssen 111, 112, 113, 114 des Innenmonitors C verbunden.
4. Die Anschlüsse 5, 6 der äußeren Kassette werden mit dem elektrischen Türöffner verbunden.
5. Der NO COM-Anschluss des internen Monitors wird mit dem Gate verbunden.
6. Der + - Anschluss des internen Monitors wird an die Stromversorgung angeschlossen.

BETRIEB

1. Betrieb des internen Monitors
2. Aufrufen/Gespräch/Öffnen der Tür-/Torsteuerung

1

(1)

Um einen Anruf zu starten, drücken Sie die Anruftaste an der externen Kassette

Der interne Monitor aktiviert den Rufton und das Bild der externen Kamera wird auf seinem Bildschirm angezeigt

2

Drücken Sie die Gesprächs-Taste, um ein Gespräch mit der Person zu beginnen, die draußen steht. Drücken Sie die gleiche Taste erneut, um das Monitorfeld auszuschalten.

3

Um die Tür zu öffnen, drücken Sie die Auf-Taste.

Wichtig: Nach 120 Sekunden kehrt der Monitor automatisch in den Bereitschaftsmodus zurück. Sie können die Parameter Lautstärke, Bildschirmhelligkeit und Farbsättigung während des Sprechens einstellen.

- Überwachung

1

Um das Kamerabild in der Vorschau anzuzeigen, drücken Sie die ÜBERWACHUNG-Taste. Drücken Sie die gleiche Taste erneut, um in den Standby-Modus zurückzukehren.

2

Um das Außentor zu öffnen, drücken Sie die Taste GATE STEUERUNG.

3

Vorschauzeit: ca. 40 Sekunden. Nach 40 Sekunden kehrt der Monitor automatisch in den Bereitschaftsmodus zurück.

Wichtig: Wenn sich das Gerät im Vorschaumodus befindet, können Sie durch Drücken der Taste SPRECHEN ein Gespräch mit einer im Freien stehenden Person beginnen. Um die Tür zu öffnen, drücken Sie die Taste open. In diesem Modus können Sie die Lautstärke, Helligkeit und Farbsättigung einstellen.

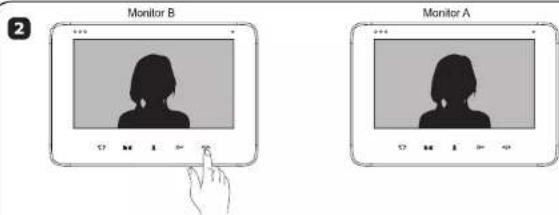

- Interkom

1

1. Drücken Sie die Taste INTERKOM, um die Kommunikation zwischen den Monitoren zu starten.

Um ein Gespräch zu beginnen, drücken Sie die Taste SPRECHEN auf dem Monitor. Um den Anruf zwischen den Monitoren zu beenden und in den Bereitschaftsmodus zurückzukehren, drücken Sie erneut die SPRECHEN-Taste.

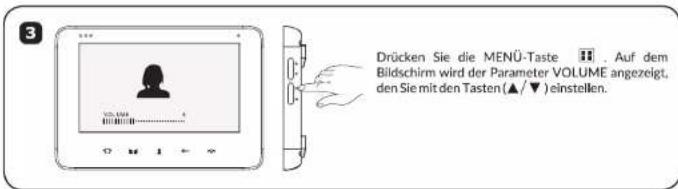

Anpassen von Helligkeit, Farbe und Lautstärke des Anrufs

• Klingeltonauswahl und Lautstärkeregelung


Halten Sie die Taste ÜBERWACHUNG ca. 4 Sekunden lang gedrückt, um mit der Ruftonauswahl fortzufahren. Drücken Sie kurz auf die ÜBERWACHUNG-Taste, um die Melodie zu ändern.

Drücken Sie die Öffnungstaste, um die Klingellautstärke einzustellen.

Drücken Sie die SPRECH-Taste, um Ihre Auswahl zu bestätigen

• Stumm-Modus


BETRIEB

2. Betrieb mit externer Kassette

- Öffnen des Türöffners unter Verwendung von Proximity Tags

Das Set enthält 5 Schlüsselanhänger (3x Benutzerschlüsselanhänger, 1x Schlüsselanhänger hinzufügen,

1x Schlüsselanhänger löschen):

Benutzerschlüsselanhänger; keine Markierung

Lösch-Schlüsselanhänger: Mit dem Symbol (-) wird gelöscht

Add-Schlüsselanhänger: mit einem (+)-Symbol wird verwendet, um neue Benutzer hinzuzufügen,

- Hinzufügen/Löschen von Schlüsselanhängern

Hinzufügen eines neuen Benutzerschlüsselanhängers: Denken Sie daran, zuerst neue Benutzerschlüsselanhänger zu kaufen

Löschen des Schlüsselanhängers

Nach dem Löschen des Schlüsselanhängers hat der Benutzer keinen Zugriff mehr.

REINIGUNG UND WARTUNG

- Installieren Sie den Innenmonitor nicht an einem Ort mit hohen Temperaturen, hoher Luftfeuchtigkeit oder in der Nähe des Fernsehers.

- Berühren Sie den Monitorbildschirm nicht mit nassen Fingern.

• Die Kassette für den Außenbereich ist wetterfest (IP44), aber sprühen Sie kein Hochdruckwasser direkt auf die

Kassette, da übermäßige Feuchtigkeit zu unsachgemäßem Betrieb führen kann.

- Um ein klares Bild zu erhalten, reinigen Sie das Monitorfeld und die Außenkamera nur mit einem weichen Tuch.

Verwenden Sie keine Geschirrspülmittel, Lösungsmittel oder andere ätzende Reinigungsmittel.

· Das Gerät darf nicht geworfen oder geschlagen werden.

- Bei scharfem Licht auf der Außenplatte kann das resultierende Bild unleserlich sein.

· Demontieren Sie das Gerät nicht, um einen Kurzschluss zu vermeiden.

FEHLERBEHEBUNG

1. Kein Ton oder Bild, kein Licht ist an

a) keine Versorgungsspannung,

b) beschädigte oder schlecht angeschlossene Anschlusskabel, überprüfen Sie Ihre Installation auf technische

Anforderungen,

c) Überprüfen Sie, dass die Installation nicht Wasser, Feuchtigkeit usw. ausgesetzt ist.

1. Unklares oder blasses Bild

a) die Einstellungen überprüfen und anpassen

1. Im Bild, zahlreiche Interferenzen, keine Synchronisation (Bild blinkt)

a) das Anschlusskabel einen nicht an die Länge angepassten Querschnitt hat

b) Verbindung zu lang - abgeschirmtes Kabel verwenden

c) schlechte Kabelqualität

d) starke Quelle elektromagnetischer Störungen - abgeschirmtes Kabel verwenden

1. Der Ton auf dem Monitor unterbricht oder koppelt

a) Überprüfen Sie ihre Installation auf technische Anforderungen

b) prüfen, dass die Anlage nicht Wasser, Feuchtigkeit usw. ausgesetzt ist

c) prüfen, ob der Schutzfilm vom Bildschirm entfernt ist

1. Der Elektrostürmer öffnet sich nicht jedes Mal

a) prüfen Sie die unabhängige Funktion des Türöffners, indem Sie ihn an die erforderliche Spannung usw. anschließen

b) prüfen Sie die Stromaufnahme bei 12V DC (max. 500mA)

1. Zerkratzter Monitor-Bildschirm

a) prüfen, ob der Schutzfilm vom Bildschirm entfernt ist
