BEDIENUNGSANLEITUNG Zeus Extreme ZXT10.0 Hifonics

BEDIENUNGSANLEITUNG USER'S MANUAL

VERS. 1.0

HYBRID POWERCAP

ZXT5.0

ZXT10.0

ENTSORGUNG

ELEKTRO- UND ELEKTRONIKGERÄTE – INFORMATIONEN FÜR PRIVATE HAUSHALTE

Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten Anforderungen sind hier zusammengestellt.

1. Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme.

2. Batterien und Akkus sowie Lampen

Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, im Regelfall vor der Abgabe an einer Erfassungsstelle vom Altgerät zu trennen. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öffentlich-rechtlichen Entsorgungsträgers zugeführt werden.

3. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben.

Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

4. Datenschutz-Hinweis

Altgeräte enthalten häufig sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist.

5. Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.

Hersteller-Informationen gemäß § 18 Abs. 4 ElektroG (neu)

TECHNISCHE DATEN

ZXT5.0

Kapazität ....5.0 Farad +/- 20%

Dauer-Betriebsspannung 11 \~ 14.5V DC

Max. Betriebsspannung ....<16V

Betriebstemperatur....- 40 \~ 80°C

E.S.R. 0,004 Ohm @ 120Hz / 25°

Abmessungen ....145 x 70 x 285 mm

ZXT10.0

Kapazität 10.0 Farad +/- 20%

Dauer-Betriebsspannung 11 \~ 14.5V DC

Max. Betriebsspannung ....<16V

Betriebstemperatur....- 40 \~ 80°C

E.S.R. 0,004 Ohm @ 120Hz / 25°

Abmessungen ....145 x 70 x 285 mm

FUNKTIONSWEISE

Der Pufferkondensator wird in Fahrzeugen zur Stabilisierung und Unterstützung der Stromversorgung eines Verstärkers eingesetzt, wenn dieser schnell und für kurze Zeit hohe Ströme benötigt. Er kann kurzfristige Belastungen der Bordspannungen bei z.B. besonders tiefen, kräftigen Bässen ausgleichen.

Durch die Verwendung des Pufferkondensators ergibt sich eine wesentlich bessere Leistungsentfaltung des Verstärkers, denn diese benötigen für den optimalen Betrieb hohe Stromstärken. Herkömmliche Fahrzeugbatterien sind normalerweise nicht für die zusätzliche Versorgung eines Verstärkers ausgelegt. Ein weiterer Vorteil ist das Filtern von Wechselspannungen, die im Netzteil des Verstärkers indiziert werden. Ungefilterte Wechselspannungen können hörbare Interferenzen verursachen.

Bassleistung bei 50 Hz und 70 Hz ohne Pufferkondensator

Bassleistung bei 50 Hz und 70 Hz mit Pufferkondensator

SICHERHEITSHINWEISE

Überlassen Sie falls möglich die Installation des Pufferkondensators einem geschulten Car Audio-Einbauspezialisten.

Möchten Sie jedoch die Installation selbst vornehmen, beachten Sie unbedingt die folgenden Hinweise. Andernfalls besteht Verletzungsgefahr oder das Gerät oder Teile der Fahrzeugelektrik könnten ernsthaft beschädigt werden.

• Der Pufferkondensator speichert sehr hohe Stromreserven und könnte bei falscher Handhabung sogar explodieren. Wird der Pufferkondensator zweckentfremdet, nicht richtig angeschlossen oder nicht fachgerecht repariert, können Sach- oder Personenschäden daraus resultieren.
• Der Pufferkondensator besitzt keinen Verpolungsschutz!
• Vermeiden Sie deshalb unbedingt einen Kurzschluss an den Strom-Anschlussklemmen. Dabei können gefährlich hohe Ströme fließen und enorme Schäden entstehen. Explosionsgefahr!

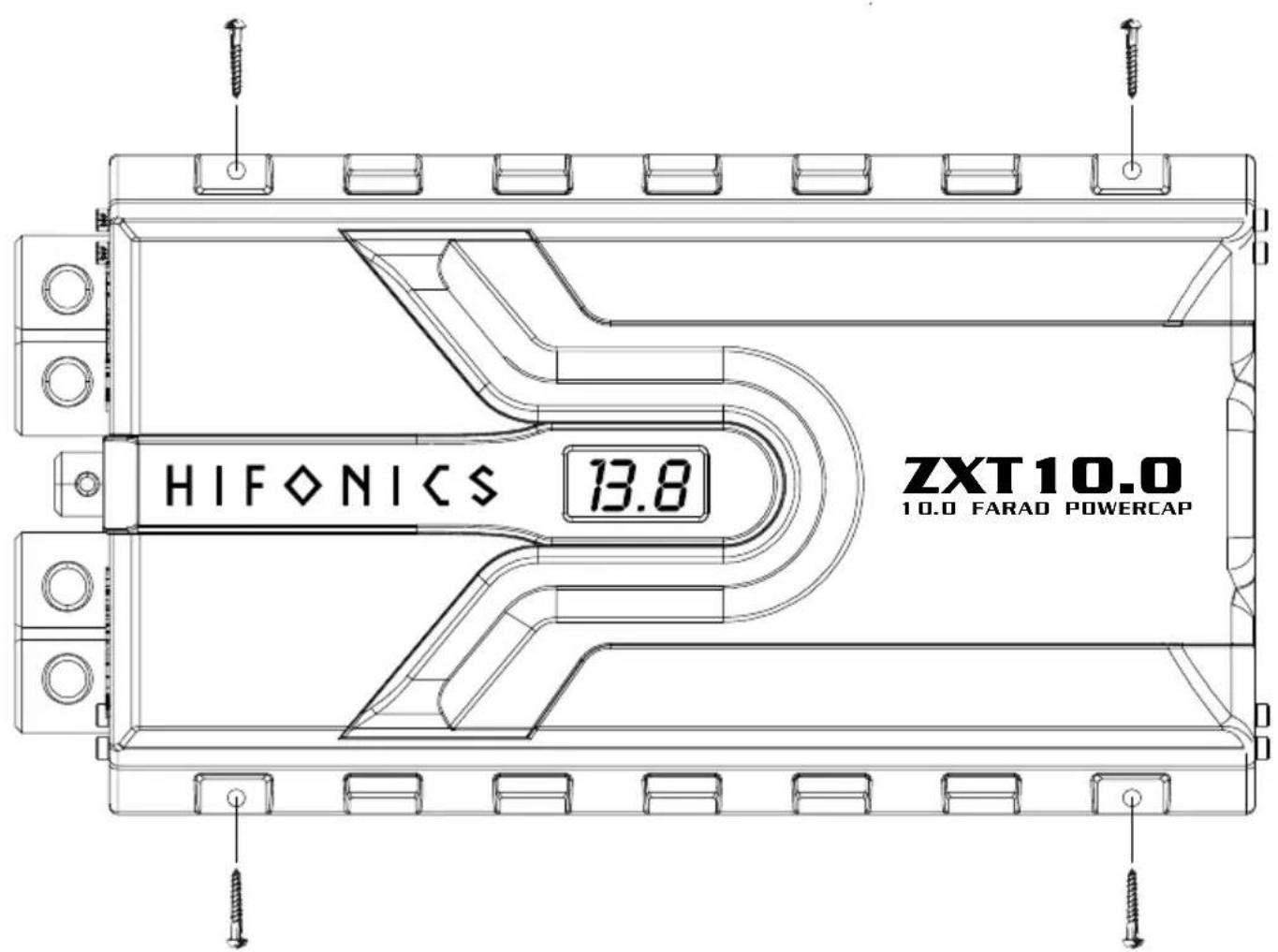

• Der Pufferkondensator muss fest und fachgerecht an einer mechanisch stabilen Stelle montiert werden.
• Auf keinen Fall darf der Pufferkondensator mit einer höheren Spannung als angegeben betrieben werden.
• Schützen Sie den Pufferkondensator vor Feuchtigkeit und Hitze.
• Der zulässige Einsatztemperaturbereich liegt bei - 40 °C bis + 80 °C.
• Für die Reinigung bitte nur ein weiches, trockenes Tuch verwenden, verwenden Sie auf keinen Fall Chemikalien oder Wasser.
• Der Pufferkondensator ist für den Betrieb in Fahrzeugen innerhalb der Europäischen Union zugelassen und besitzt eine CE-Kennzeichnung.

10 \~ 90% -40 \~ 80°C

Für bestmögliche Ergebnisse sollte der Pufferkondensator so nahe wie möglich bei der Endstufe installiert werden. Die Kabel zwischen dem Pufferkondensator und der Endstufe sollten möglichst kurz sein und einen möglichst großen Querschnitt aufweisen. Sollte ein Querschnitt über 50 mm ² verwendet werden, kann in jedem der vier Anschlussbuchsen die Reduzierhülse herausgenommen werden. Die Kabel sind so zu verlegen, dass deren Isolierung während des Einbaus und des Betriebes nicht beschädigt werden.

Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.

Montieren Sie den Pufferkondensator auf keinen Fall auf ein Bassgehäuse oder auf anderen vibrierenden Teile, dadurch könnten sich Bauteile im Inneren losvibrieren und den Pufferkondensator ernsthaft beschädigen.

Zur Vermeidung von Störgeräuschen sollte der Masseanschluss des Pufferkondensator an der gleichen Stelle erfolgen, an der auch der Verstärker angeschlossen wird, bzw. wie auf Seite 7 im Abschnitt ANSCHLUSS beschrieben wird.

ERSTES AUFLADEN

Beim erstmaligen Aufladen des Kondensators sollte unbedingt die beiliegende Ladewiderstand benutzt werden, um den Ladestrom zu begrenzen und mögliche Anschlussfunken zu vermeiden.

• Verbinden Sie das Massekabel „-“ mit dem „(-) NEGATIVE INPUT“-Anschluss des Pufferkondensators.
• Verbinden Sie dann den Anschluss „REMOTE“ am Pufferkondensator mit der Einschaltleitung (REM) des Steuergeräts (Radio) und schalten das Steuergerät ein.
• Klemmen Sie dann den beiliegenden Ladewiderstand an den „(+) POSITIVE INPUT“-Anschluss und halten das +12V-Kabel an das andere Ende des Ladewiderstands. Benutzen Sie dafür eine geeignete Zange oder Klammer.
• Der Ladewiderstand kann nach ca. fünf Minuten oder wenn der Pufferkondensator 8.5 Volt oder mehr erreicht hat, entfernt werden.
• Schließen Sie nun das +12V-Kabel an den „(+) POSITIVE INPUT“-Anschluss des Pufferkondensators an, um den Ladevorgang abzuschließen, bis ca. 12 bis 14V auf der Voltanzeige des Pufferkondensators angezeigt werden.

ACHTUNG:

• Während des des Ladeprozesses zwischen 7 bis 8 Volt ertönt ein Signalton
• Der Ladewiderstand könnte während des Ladens sehr heiß werden
• Achten Sie unbedingt darauf, die Terminals nicht kurzuschließen
• Vermeiden Sie den direkten Kontakt Ihres Körpers mit den Stromanschlüssen

ANSCHLUSS

Der Pufferkondensator muss zwischen Fahrzeugbatterie und Verstärker angeschlossen werden. Verwenden Sie für den Anschluss nur hochwertige und ausreichend dimensionierte Kabel mit einem Querschnitt von min. 20 mm ⁴ .

• Verbinden Sie das Massekabel mit (-) NEGATIVE INPUT am Pufferkondensator. Verbinden Sie dann (-) NEGATIVE OUTPUT am Pufferkondensator mit dem Masse-Anschluss (-) des Verstärkers.
• Verbinden Sie das +12V-Kabel mit (+) POSITIVE INPUT am Pufferkondensator. Verbinden Sie dann (+) POSITIVE OUTPUT am Pufferkondensator mit dem +12V-Anschluss (+) des Verstärkers.

WICHTIG: Die +12V-Verbindung muss zwischen Batterie und Pufferkondensator unbedingt mit einer externen Kabelsicherung abgesichert werden. Den korrekten Sicherungswert finden Sie in der Anleitung des Verstärkers.

- Verbinden Sie REMOTE am Pufferkondensator mit der Einschaltleitung (REM) des Steuergeräts (Autoradio). Danach verbinden Sie REMOTE am Pufferkondensator mit „REM“ am Verstärker.

ACHTUNG:

• Achten Sie darauf, die Anschlüsse nicht kurzuschließen oder zu verpolen.
• Vermeiden Sie den direkten Kontakt Ihres Körpers mit den Stromanschlüssen
• Laden Sie unbedingt vor Inbetriebnahme den Pufferkondensator auf, befolgen Sie dazu die Hinweise auf Seite 6 im Abschnitt ERSTES AUFLADEN.

ENTLADEN

Wenn der Pufferkondensator ausgebaut werden sollte, muss dieser aus Sicherheitsgründen komplett entladen werden. Entladen Sie den Pufferkondensator unter keinen Umständen durch Kurzschließen der Anschlüsse. Der Pufferkondensator könnte dadurch beschädigt werden oder explodieren.

• Entfernen sie zunächst alle Kabel an den Anschlüssen des Pufferkondesators bis auf die Kabel am „(-) NEGATIVE INPUT“-Anschluss und am Anschluss „REMOTE“. Zur Kontrolle muss die Verbindung der Einschaltleitung bestehen bleiben. Schalten Sie dafür das Steuergerät (Autoradio) an.
• Schließen Sie den beiliegenden (Ent-)Ladewiderstand zwischen (-) NEGATIVE OUTPUT und (+) POSITIVE INPUT am Pufferkondensator an. Es ist empfehlenswert den (Ent-)Ladewiderstand während des Vorganges mit einer Zange zu halten, da dieser sehr heiß werden könnte.
• Der Entladeprozess kann ca. 5 bis 6 Minuten in Anspruch nehmen. Danach können die übrigen Kabel an den Anschlüssen des Pufferkondensators entfernt werden und dieser ausgebaut werden.

ACHTUNG:

• Während des des Entladeprozesses ertönt ein Signalton zwischen 10 bis 8 Volt
• Der (Ent-)Ladewiderstand könnte während des Ladens sehr heiß werden
• Vermeiden Sie den direkten Kontakt Ihres Körpers mit den Stromanschlüssen
• Entladen Sie den Pufferkondensator niemals ohne den beiliegende Widerstand
