Produkttyp	Subwoofer
Marke	Hifonics
Modell	Zeus ZXT12D2
Nennbelastbarkeit (RMS)	3000 W
Musikbelastbarkeit (MAX)	6000 W
Nennimpedanz (Dual Voice Coil)	2 + 2 Ohm
Außendurchmesser	314 mm
Einbauöffnung	284 mm
Einbautiefe	222 mm
Maximale Auslenkung (Xmax)	30 mm
Membranfläche (Sd)	472 cm²
Schwingspule	2 x 2 Ohm (Re)
Resonanzfrequenz (Fs)	39 Hz
Gütefaktoren (Qms/Qes/Qts)	4,28 / 0,67 / 0,58
Äquivalentvolumen (Vas)	16 L
Schalldruckpegel (SPL)	84 dB/1W
Empfohlenes Gehäuse	Bassreflex
Gehäusevolumen (Bassreflex)	55 L
Abstimmfrequenz (Fb)	38 Hz
Portdurchmesser	12 cm
Portfläche	113 cm²
Portlänge	32 cm
Reinigung	Staub mit weichem Tuch entfernen; keine Feuchtigkeit
Sicherheitshinweise	Nicht über Nennbelastbarkeit betreiben; korrekte Gehäusemontage
Ersatzteile	Nicht vom Hersteller gelistet; Reparatur durch Fachpersonal
Garantie	Abhängig vom Händler

Häufig gestellte Fragen - Zeus ZXT12D2 Hifonics

Wie schließe ich den Zeus ZXT12D2 an?

Der Subwoofer hat eine Dual Voice Coil mit 2+2 Ohm. Sie können die Spulen parallel (1 Ohm) oder seriell (4 Ohm) verschalten. Achten Sie auf die korrekte Polarität.

Welches Gehäuse wird empfohlen?

Ein Bassreflexgehäuse mit 55 Litern Volumen, abgestimmt auf 38 Hz, wird empfohlen. Der Port hat 12 cm Durchmesser und 32 cm Länge.

Was ist die RMS-Leistung?

Die Nennbelastbarkeit (RMS) beträgt 3000 Watt, die Musikbelastbarkeit maximal 6000 Watt.

Wie groß ist der Subwoofer?

Der Außendurchmesser beträgt 314 mm, die Einbauöffnung 284 mm und die Einbautiefe 222 mm.

Kann ich ihn in ein geschlossenes Gehäuse einbauen?

Der Subwoofer ist für Bassreflex optimiert. Ein geschlossenes Gehäuse wird nicht empfohlen, da die Tieftonwiedergabe eingeschränkt sein kann.

Welche Impedanz hat der Subwoofer?

Die Nennimpedanz beträgt 2+2 Ohm (Dual Voice Coil). Durch Verschaltung sind 1 Ohm oder 4 Ohm möglich.

Was bedeutet Xmax 30 mm?

Xmax gibt die maximale lineare Auslenkung der Membran an. 30 mm bedeuten einen großen Hub für hohe Schalldruckpegel.

Wie reinige ich den Subwoofer?

Entfernen Sie Staub mit einem weichen, trockenen Tuch. Vermeiden Sie Feuchtigkeit und Reinigungsmittel, da sie die Membran beschädigen könnten.

Welche Sicherheitshinweise gibt es?

Überschreiten Sie nicht die Nennbelastbarkeit (3000 W RMS). Stellen Sie sicher, dass die Verkabelung korrekt ist und das Gehäuse stabil montiert wird.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung steht als PDF auf notice-facile.com zum kostenlosen Download bereit.

BEDIENUNGSANLEITUNG Zeus ZXT12D2 Hifonics

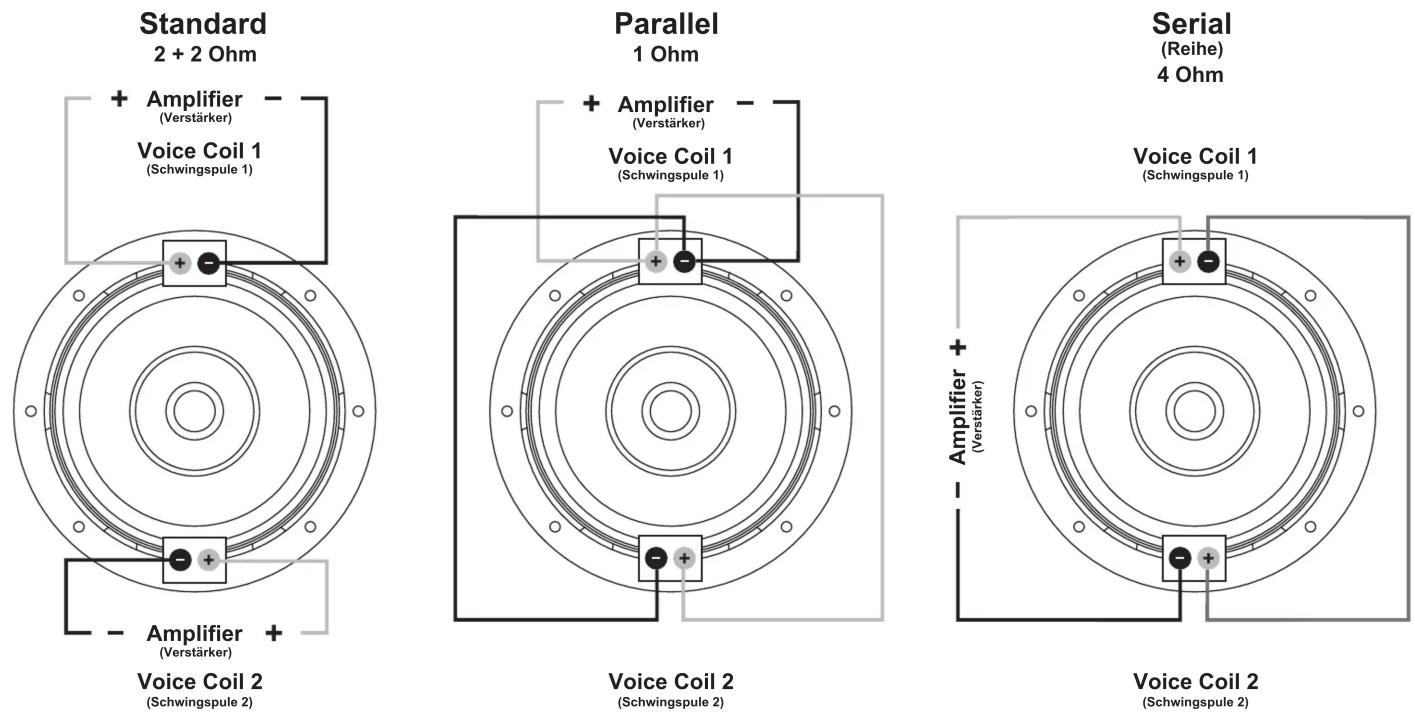

WIRING DIAGRAM (Anschlussdiagramm)

DISTRIBUTION:

Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany

Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de · www.hifonics.de

SPECIFICATIONS
(Technische Daten)

	RMSW	MAXW	NOM. IMP.Ohm	OUTER DIAMETERAußendurchmessermm	MOUNTING HOLEEinbauöffnungmm	MOUNTING DEPTHEinbautiefemm	Xmax +/-max.mm	SD cm^2	Mmsg	ReOhm	FsHz	Qms Qes Qts		VASL	SPLdB/1W	VCMm
ZXT10D2 2500	5000	2 + 2	262	235	198		30	330	282	2 x 1,9	46	4,10	0,61	0,53	6,2	83
ZXT12D2 3000	6000	2 + 2	314	284	222		30	472	325	2 x 2	39	4,28	0,67	0,58	16	84
ZXT15D2 3500	7000	2 + 2	392	358	251		30	780	391	2 x 2	35	3,57	0,73	0,61	45	85
ZXT18D2 4000	8000	2 + 2	464	428	278		30	1160	423	2 x 2	36	4,29	0,73	0,62	87	87

RECOMMENDED ENCLOSURE DESIGN
(Empfohlenes Gehäusedesign)

	VENTED ENCLOSURE(Bassreflex-Gehäuse)
	VOLUME Volumen	-3dB FREQ.	TUNING FREQ.	PORT Kanal	PORT SURFACE Kanal Fläche	PORT LENGTH Kanal Länge
	Vb L	F3 Hz	Fb Hz	cm	cm2	cm
ZXT10D2	35	36	45	10	80	24
ZXT12D2	55	30	38	12	113	32
ZXT15D2	85	29	37	2 x 10	160	28
ZXT18D2	150	29	36	4 x 10	320	30
