Produkttyp	Auto-Audio-Subwoofer
Marke	Hifonics
Modell	Mercury MR8DUAL
Lautsprechergröße	8 Zoll (20 cm)
Impedanz	Doppelt 4 Ohm (konfigurierbar auf 2 Ohm oder 8 Ohm)
RMS-Belastbarkeit	300 Watt
Spitzenbelastbarkeit	600 Watt
Frequenzgang	30 Hz - 500 Hz
Empfindlichkeit	88 dB (1W/1m)
Schwingspulentyp	Doppelschwingspule (DVC)
Membranmaterial	Polypropylen mit Gummisicke
Einbautiefe	140 mm (5,5 Zoll)
Einbauausschnitt	184 mm (7,25 Zoll)
Gesamtdurchmesser	216 mm (8,5 Zoll)
Gewicht	3,9 kg (8,5 lbs)
Empfohlener Gehäusetyp	Geschlossen oder Bassreflex (0,5-1,0 Kubikfuß geschlossen, 0,8-1,5 Kubikfuß Bassreflex)
Reinigungshinweise	Mit einem trockenen Mikrofasertuch vorsichtig abwischen. Flüssigkeiten und Scheuermittel vermeiden.
Sicherheitshinweise	Nicht Feuchtigkeit aussetzen. Vor der Installation Strom trennen. Verwenden Sie Kabel mit passendem Querschnitt.
Garantie	1 Jahr eingeschränkte Garantie

Häufig gestellte Fragen - Mercury MR8DUAL Hifonics

Wie hoch ist die Belastbarkeit des Hifonics Mercury MR8DUAL Subwoofers?

Der Subwoofer hat eine RMS-Belastbarkeit von 300 Watt und eine Spitzenbelastbarkeit von 600 Watt.

Kann ich diesen Subwoofer auf 2 Ohm verkabeln?

Ja, der Mercury MR8DUAL hat doppelte 4-Ohm-Schwingspulen. Durch Parallelschaltung der Spulen können Sie eine 2-Ohm-Last erreichen.

Welche Gehäusegröße wird für diesen Subwoofer empfohlen?

Für ein geschlossenes Gehäuse verwenden Sie 0,5-1,0 Kubikfuß. Für ein Bassreflexgehäuse verwenden Sie 0,8-1,5 Kubikfuß, abgestimmt auf 35-40 Hz.

Wie groß ist die Einbautiefe des Mercury MR8DUAL?

Die Einbautiefe beträgt 140 mm (5,5 Zoll). Stellen Sie sicher, dass Ihr Gehäuse oder Fahrzeug genügend Platz bietet.

Ist der Hifonics Mercury MR8DUAL für ein geschlossenes oder Bassreflexgehäuse geeignet?

Er funktioniert in beiden gut. Ein geschlossenes Gehäuse liefert straffen Bass, während ein Bassreflexgehäuse lauteren, tieferen Bass bietet.

Welche Impedanz hat dieser Subwoofer?

Er hat doppelte 4-Ohm-Schwingspulen. Sie können ihn auf 2 Ohm, 8 Ohm verkabeln oder jede Spule einzeln mit 4 Ohm betreiben.

Benötigt der Mercury MR8DUAL einen separaten Verstärker?

Ja, es ist ein passiver Subwoofer und benötigt einen externen Verstärker, um betrieben zu werden.

Wie ist der Frequenzgang des Mercury MR8DUAL?

Der Frequenzgang beträgt 30 Hz bis 500 Hz, von tiefen bis zu oberen Bassfrequenzen.

Wie reinige ich die Subwoofer-Membran?

Verwenden Sie ein trockenes Mikrofasertuch, um Staub von Membran und Sicke vorsichtig abzuwischen. Verwenden Sie keine Flüssigkeiten oder Reinigungsmittel.

Welche Kabelstärke sollte ich für die Installation verwenden?

Verwenden Sie Lautsprecherkabel von 12 bis 16 AWG für die Anschlüsse. Stellen Sie sicher, dass das Kabel ordnungsgemäß befestigt und isoliert ist.

BEDIENUNGSANLEITUNG Mercury MR8DUAL Hifonics

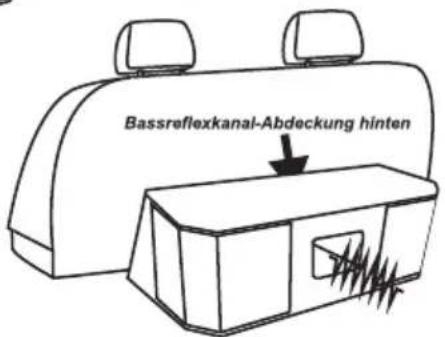

Beschallung durch Skisacköffnung

Bassreflexkanal-Abdeckung vorne

2.

Beschallung direkt in den Kofferraum

2 x 20cm DUAL BANDPASS SUBWOOFER SYSTEM

MR8DUAL

TECHNISCHE DATEN

Modellnummer:

MR8DUAL

Dual-Bandpass-System

Subwoofer: 2 x 20 cm (8"), verchromter Stahlkorb, geschöpfte Papiermembran

Belastbarkeit RMS: 600 Watt (300 Watt pro Anschluss)

Belastbarkeit Max. 1200 Watt (600 Watt pro Anschluss)

Impedanz: 4 + 4 Ohm (4 Ohm pro Anschluss)

Schwingspule: 50 mm (2")

SPL: bis zu 144 dB

Abmessungen B x H x T: 78 x 29 x 39/29 cm

WICHTIGE HINWEISE

Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers, noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und Sicherheitsgurte. Die permanente Temperatur des Einbauortes sollte -10°C nicht unterschreiten bzw. 50°C nicht überschreiten. Schützen Sie zudem das Gerät vor Nässe und Feuchtigkeit.

Stellen Sie auch sicher, dass sich das Gerät während der Fahrt nicht lösen kann bzw. jemand im Fahrgastraum verletzen kann. Es wird empfohlen, das Soundsystem wenn möglich mit Spanngurten oder ähnlichen Befestigungsarten im Kofferraum zu befestigen.

Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine seri- enmäßige Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.) durch Bohrlöcher oder ähnliches beschädigt werden.

Schrauben Sie bitte keine anderen Geräte wie z.B. Verstärker auf das Gehäuse. Dadurch könnte die Elektronik beschädigt werden.

In Ihrem eigenen Interesse sollte die Lautstärke des Soundsystems so gewählt werden, dass die Verkehrsfähigkeit und die Konzentration des Fahrers nicht beeinträchtigt wird, um Verkehrsgeräusche und akustische Warnsignale noch hören zu können.

Moderne Car Audio Soundsysteme produzieren enormen Schalldruck jenseits der 100 dB Grenze. Beachten Sie dazu, dass dauerhafter Gebrauch Ihr Hörvermögen bei sehr hohen Lautstärken nachhaltig schädigen könnte.

Bitte beachten Sie unbedingt die korrekte Polung der Anschlüsse. Falsch installierte oder angeschlossene Geräte können Ihr Fahrzeug und das Gerät selbst dauerhaft beschädigen.

Beachten Sie in jedem Fall die Bedienungsanleitung bzw. Anschlusshinweise des Verstärkers den Sie verwenden möchten.

Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der 12 Volt Leitung, da sonst die Lautsprecher zerstört werden können.

LED-BELEUCHTUNG

In den HiFONICS MERCURY MR Gehäuse-Subwoofern ist eine umschaltbare LED-Beleuchtung integriert. Diese Beleuchtung darf jedoch nur bei stehendem Fahrzeug in Betrieb genommen werden. Es empfiehlt sich daher die Einschaltung der LED-Beleuchtung über die Kofferraum-Beleuchtung des Fahrzeuges vorzunehmen.

Rechter Anschluss:

Umschalter für die Beleuchtung (blau / weiß)

Für die +12V Stromversorgung der LED-Beleuchtung verwenden Sie bitte das am rechten Terminal befestigte Kabel und schließen Sie dieses entsprechend an. Bitte achten Sie auf die korrekte Polarität.

ACHTUNG: Verwenden Sie keinesfalls die Lautsprecherkabel zur Stromversorgung der LED-Beleuchtung.

BELASTBARKEIT

Die HiFONICS MERCURY MR Gehäuse-Subwoofer sind auf sehr laute Basspegel ausgelegt. Dennoch ist bei einer zu niedrigen oder zu hohen Verstärkerleistung kein zufriedenstellendes Klangbild erreichbar. Dies kann unter Umständen sogar zu einer Beschädigung der Lautsprecher führen.

Es ist empfehlenswert eher einen kräftigeren Verstärker (ca. 15-20% mehr Watt RMS als die maximale RMS Belastbarkeit des Woofers) zu wählen, und diesen nicht bei voller Lautstärke zu spielen (geringer Kliirfaktor, guter Klang). Ein schwächerer, voll ausgepegelter Verstärker führt zu einem schlechteren Klangbild aufgrund des höheren Kliirfaktors.

Drehen Sie die Lautstärke Ihres Verstärkers nie bis zum Anschlag auf bzw. soweit, dass der Verstärker in den Überlastbereich (Clipping) kommt. Falls das Klangbild verzerrt bzw. übersteuert oder unsauber ist, drehen Sie die Lautstärke so weit zurück, bis keine Verzerrungen mehr zu hören sind.

Die HiFONICS MERCURY MR Gehäuse-Subwoofer besitzen keinen Limiter oder Begrenzer, der den Pegel nach oben begrenzt. Übersteuerte Basspegel führen unweigerlich zu einem Durchbrennen der Schwingspulen des Woofers. Durch Clipping/Übersteuerung verursachte Verbrennungen der Schwingspulen fallen nicht unter die übliche Garantieleistung.

Empfohlenen Wattangaben:

• 1 x Stereo-Verstärker (ein Kanal pro Anschluss) mit ca. 2 x 250 - 350 Watt RMS (Sinus) an 4 Ohm
• 1 x Mono-Verstärker (Parallel-Betrieb an beiden Anschlüssen) mit ca. 500 - 700 Watt RMS (Sinus) an 2 Ohm
• 1 x Stereo-Verstärker gebrückt (Parallel-Betrieb an beiden Anschlüssen) mit ca. 500 - 700 Watt RMS (Sinus) an 2 Ohm. ACHTUNG: Endstufe muss hierfür stereo (pro Kanal) 1 Ohm stabil sein

Beachten Sie zudem die Mindestimpedanz des verwendeten Verstärkers. Wenden Sie sich im Zweifelsfall an ihren Fachhändler.

Bitte beachten Sie dazu auch die Anschlussbeispiele auf der nächsten Seite.

ANSCHLUSSBEISPIELE

ACHTUNG: Achten Sie bei dem Anschluss der Kabel unbedingt auf die korrekte Polung.

Parallel-Betrieb
2 Ohm
Mono-Verstärker

Kanal 1
1 Ohm
Kanal 2
1 Ohm
Stereo-Verstärker

SPECIFICATIONS

Modell:

MR8DUAL

Dual-Bandpass-System
