IAN 74184 - Beleuchtung Livarno Lux - Kostenlose Bedienungsanleitung

Produkttyp	Energiesparende Vater-Kind-Stehleuchte
Modellnummern	1241/022L, 1242/022L
Betriebsspannung	230-240 V~, 50 Hz
Leuchtmittel (enthalten)	1 x 9 W E14 Energiesparlampe (Leselampe) 1 x 22 W E27 Energiesparlampe (Auflicht)
Leuchtmittel (kompatibel)	E14 bis zu 25 W (Leselampe) E27 bis zu 60 W (Auflicht)
Nennleistung	Max. 25 W (Leselampe) Max. 60 W (Auflicht)
Schutzklasse	Klasse II (geschätzt)
Hauptfunktionen	Auflicht und Leselampe mit getrennten Ein-/Ausschaltern; flexibler Arm zur Ausrichtung des Leselichts
Montage erforderlich	Ja, enthält Stützrohre, Sockel, Lampengläser, Gewinderinge und Werkzeug
Verwendungszweck	Innenräume, trockene geschlossene Räume, nur für den Haushalt
Pflegehinweise	Ein trockenes, fusselfreies Tuch verwenden; kein Wasser oder Lösungsmittel; vor der Reinigung Netzstecker ziehen
Sicherheitshinweise	Mindestens 0,5 m Abstand zu beleuchteten Materialien einhalten; nicht abdecken; defekte Leuchtmittel ersetzen; vor Berührung abkühlen lassen
Garantie	3 Jahre ab Kaufdatum; nur für den Erstkäufer; deckt keine Verschleißteile oder unsachgemäße Verwendung ab
Entsorgung	Getrennte Sammlung für Elektro-/Elektronikgeräte; nicht mit Hausmüll entsorgen
Hersteller	ORFGEN Marketing, 59929 Brilon, Deutschland
Zertifizierung	CE-konform (EMV 2004/108/EG, Niederspannungsrichtlinie 2006/95/EG)

Häufig gestellte Fragen - IAN 74184 Livarno Lux

Wie montiere ich die Stehleuchte?

Sie benötigen eine zweite Person zur Montage. Gehen Sie wie folgt vor: Schrauben Sie die Stützrohre zusammen, befestigen Sie den flexiblen Arm, montieren Sie die Stützrohrhalterung, setzen Sie sie in den Sockel ein, ziehen Sie die Muttern mit dem mitgelieferten Schraubenschlüssel fest, dann setzen Sie die Lampengläser und Leuchtmittel ein. Ausführliche Anweisungen finden Sie in der Bedienungsanleitung.

Welche Leuchtmittel kann ich mit dieser Lampe verwenden?

Die Lampe wird mit Energiesparlampen geliefert: 9W E14 für die Leselampe und 22W E27 für das Auflicht. Alternativ können Sie 230-240V~ Leuchtmittel bis zu 25W E14 und 60W E27 verwenden. Achten Sie auf korrekte Passform und Spannung.

Wie wechsle ich ein Leuchtmittel?

Ziehen Sie zuerst den Netzstecker der Lampe. Lassen Sie die Lampe vollständig abkühlen. Drehen Sie die defekte Glühbirne gegen den Uhrzeigersinn heraus, dann drehen Sie eine neue Glühbirne im Uhrzeigersinn ein. Verwenden Sie nur empfohlene Leuchtmitteltypen und Wattzahlen.

Kann ich diese Lampe im Freien verwenden?

Nein, diese Lampe ist nur für den Innenbereich in trockenen, geschlossenen Räumen geeignet. Nicht Feuchtigkeit oder Schmutz aussetzen.

Wie reinige ich die Lampe?

Ziehen Sie immer den Netzstecker und lassen Sie die Lampe abkühlen. Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie niemals Wasser, Lösungsmittel oder Benzin. Nicht in Wasser tauchen.

Was deckt die Garantie ab?

Das Produkt hat eine 3-jährige Garantie ab Kaufdatum für den Erstkäufer. Sie deckt nur Material- oder Herstellungsfehler ab. Sie deckt keine Verschleißteile oder Schäden durch unsachgemäße Verwendung ab. Unbefugte Manipulation führt zum Verlust der Garantie.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Überprüfen Sie Lampe und Netzkabel vor dem Gebrauch auf Schäden. Halten Sie die Lampe mindestens 0,5 m von beleuchteten Materialien entfernt. Decken Sie die Lampe nicht ab. Lassen Sie sie nie unbeaufsichtigt. Vor Berührung abkühlen lassen. Verwenden Sie nur angegebene Leuchtmittel.

Wie entsorge ich die Lampe?

Entsorgen Sie dieses Produkt nicht mit dem Hausmüll. Es sollte zu einer Recycling-Sammelstelle für Elektro- und Elektronikgeräte gebracht werden. Verpackungsmaterialien sind umweltfreundlich und recycelbar.

Die Lampe schaltet sich nicht ein. Was soll ich überprüfen?

Stellen Sie sicher, dass die Lampe an eine funktionierende Steckdose angeschlossen ist. Überprüfen Sie, ob die Leuchtmittel richtig eingeschraubt sind. Wenn das Leuchtmittel defekt ist, ersetzen Sie es. Wenn das Problem weiterhin besteht, wenden Sie sich an das Servicecenter.

Kann ich die Richtung des Leselichts einstellen?

Ja, der flexible Arm ermöglicht es Ihnen, die Leselampe in die gewünschte Position zu biegen, um eine optimale Beleuchtung zu erzielen.

BEDIENUNGSANLEITUNG IAN 74184 Livarno Lux

Bedienungs- und Sicherheitshinweise

IAN74184

GB IE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 23

1241/022L 1242/022L

Briloner Leuchten GmbH

Im Kissen 2, 59929 Brilon, Germany

Tel.: [phone] / 9712-0

Fax: [phone]

E-mail: [e-mail]

IAN 74184

Briloner Leuchten GmbH

Im Kissen 2

59929 Brilon

Germany

Inledning

Briloner Leuchten GmbH

Im Kissen 2

59929 Brilon

Tyskland

Briloner Leuchten GmbH

Im Kissen 2, 59929 Brilon, Tyskland

Tel.: [phone] / 9712 - 0

Fax: [phone] / 9712 - 199

E-mail: [e-mail]

IAN 74184

Briloner Leuchten GmbH

Im Kissen 2, 59929 Brilon, Tyskland

Tel.: [phone] / 9712-0

Fax: [phone]

E-mail: [e-mail]

IAN 74184

Briloner Leuchten GmbH

Im Kissen 2

59929 Brilon

Tyskland

Einleitung

Bestimmungsgemäße Verwendung......Seite 24

Lieferumfang......Seite 24

Teilebeschreibung......Seite 24

Technische Daten......Seite 24

Sicherheit

Sicherheitshinweise......Seite 25

Inbetriebnahme

Leuchte montieren....Seite 26

Leuchte ein-/ausschalten....Seite 26

Leuchte ausrichten......Seite 26

Leuchtmittel wechseln......Seite 26

Wartung und Reinigung......Seite 27

Entsorgung......Seite 27

Garantie und Service

Garantieerklärung......Seite 27

Serviceadresse ...... Seite 27

Konformitätserklärung......Seite 28

Hersteller......Seite 28

Energiespar-Deckenfluter

●Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.

●Bestimmungsgemäße Verwendung

Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Dieses Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes.

1 Energiespar-Deckenfluter, Modell 1241 / 022L bzw. 1242/022L
2 Lampengläser
1 Energiespar-Leuchtmittel, 9 W, E14
1 Energiespar-Leuchtmittel, 22 W, E27
2 Schraubringe
1 Werkzeug
1 Standrohr (Leseleuchte)
1 Standrohr (Deckenfluter)

2 Gewindestangen (Standrohrhalterung)
1 Standrohrhalterung
2 Fächerscheiben
2 Muttern
1 Gabelschlüssel
1 Bedienungsanleitung

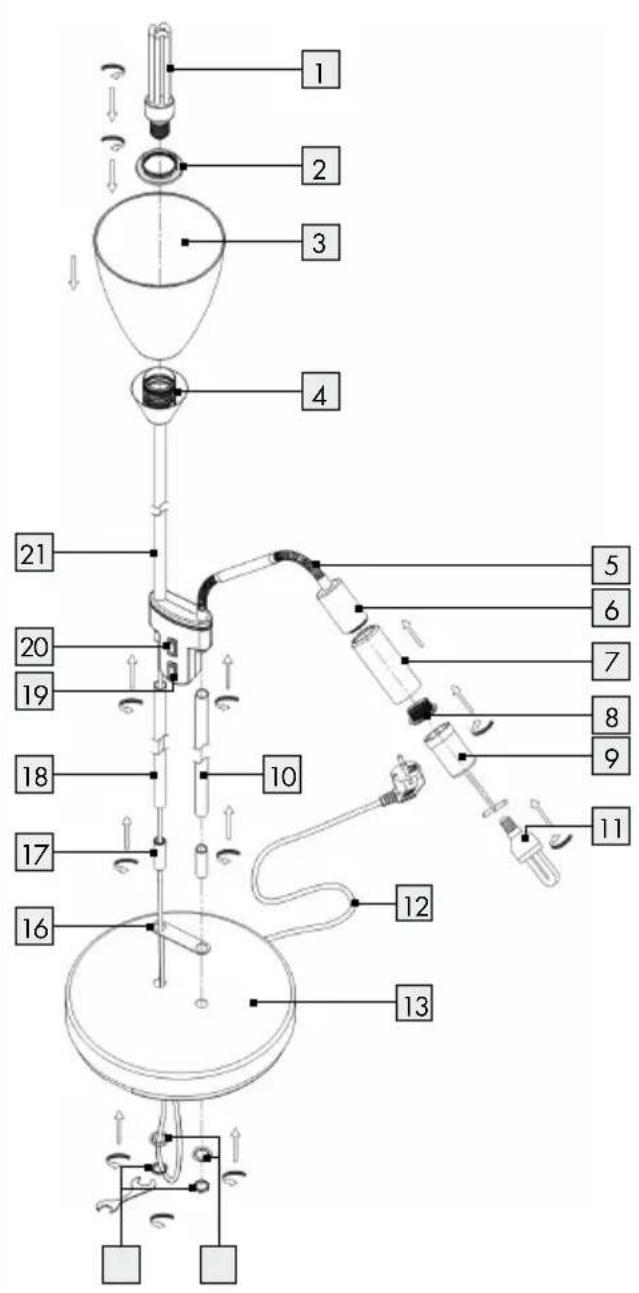

Teilebeschreibung

1241/022L + 1242/022L

1 Leuchtmittel (Deckenfluter)
2 Schraubring (Deckenfluter)
3 Lampenglas (Deckenfluter)
4 Fassung (Deckenfluter)
5 Flexarm
6 Fassung (Leseleuchte)
7 Lampenglas (Leseleuchte)
8 Schraubring (Leseleuchte)
9 Werkzeug
10 Standrohr (Leseleuchte)
11 Leuchtmittel (Leseleuchte)
12 Netzanschlusskabel mit Netzstecker
13 Standfuß
14 Fächerscheiben
15 Muttern
16 Standrohrhalterung
17 Gewindestange (Standrohrhalterung)
18 Standrohr (Deckenfluter)
19 EIN-/AUS-Schalter (Leseleuchte)
20 EIN-/AUS-Schalter (Deckenfluter)
21 Oberes Standrohr

●TechnischeDaten

Modell-Nr.: 1241/022L bzw. 1242/022L

Betriebsspannung: 230–240V\~, 50 Hz

Leuchtmittel: Energiespar-Leuchtmittel:

230-240V\~, E14, 9W; E27, 22 W (im Lieferumfang enthalten)

oder

230-240V\~, E14, 25W; E27, 60 W (nicht im Lieferumfang enthalten)

Nennleistung

maximal: 1 x 25 W (Leseleuchte)

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

Vermeiden Sie Lebensgefahr durch elektrischen Schlag

Überprüfen Sie vor jedem Gebrauch die Leuchte auf etwaige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.
⚠ VORSICHT! Eine beschädigte Leuchte bedeutet Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft.
Zur Vermeidung von Gefährdungen darf die beschädigte äußere flexible Leitung dieser Leuchte ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden!
Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (230–240 V\~).
■ Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten.
- Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.

Vermeiden Sie Brand- und Verletzungsgefahr

VORSICHT! VERLETZUNGSGEFAHR!

Überprüfen Sie unmittelbar nach dem Auspacken jedes Leuchtmittel auf Beschädigungen. Montieren Sie die Leuchte nicht mit defekten Leuchtmitteln. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung.

VORSICHT! VERBRENNUNGSGEFAHR!

Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln im Bereich des Lampenkopfes eine starke Hitze.

BRANDGEFAHR! Montieren Sie die Leuchte mit einer Entfernung von mindestens 0,5 m zu angestrahlten

Materialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.

Ersetzen Sie defekte Leuchtmittel sofort durch neue. Entfernen Sie vor dem Leuchtmittelwechsel die Leuchte aus der Steckdose.
Decken Sie die Leuchte nicht mit Gegenständen ab. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.
Lassen Sie die Leuchte im Betrieb nicht unbeaufsichtigt.
Lassen Sie die Leuchte oder Verpackungsmaterial nicht achtlos liegen. Plastikfolien / -tüten, Kunststoffteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden.

So verhalten Sie sich richtig

- Verwenden Sie nur 230–240 Volt \~ Energiespar-Leuchtmittel mit einem E14 Sockel und einer Höchstleistung von 9 Watt für die Leseleuchte. Verwenden Sie nur 230–240 Volt \~ Energiespar-Leuchtmittel mit einem E27 Sockel und einer Höchstleistung von 22 Watt für den Deckenfluter.

oder

Verwenden Sie nur 230-240 Volt \~ Leuchtmittel mit einem E14 Sockel und einer Höchstleistung von 25 Watt für die Leseleuchte. Verwenden Sie nur 230-240 Volt \~ Leuchtmittel mit einem

Sicherheit / Inbetriebnahme

E27 Sockel und einer Höchstleistung von 60 Watt für den Deckenfluter.

■ Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit und Verschmutzung geschützt ist.
Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werkzeug oder Material vorher übersichtlich und griffbereit zurecht.
Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Vernunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

●Inbetriebnahme

●Leuchtemontieren

Hinweis: Für die Montage benötigen Sie eine zweite Person.

Hinweis: Die Montage ist bei beiden Modellen (1241/022L bzw. 1242/022L) identisch.

□ Entfernen Sie vor der Montage die beiden schwarzen Kunststoffringe am Ende des Standrohres 18, um eine entsprechende Verschraubung der Bauteile zu ermöglichen.
Drehen Sie zunächst das Standrohr 18 im Uhrzeigersinn in das obere Standrohr 21. Achten Sie darauf, dass die Netzleitung, die durch die Standrohre 18, 21 führt, dabei nicht eingeklemmt wird.
Drehen Sie dann das Standrohr 10 im Uhrzeigersinn in den Flexarm 5.
Drehen Sie die beiden Gewindestangen 17 im Uhrzeigersinn in die Standrohre 10, 18 und schieben Sie die Standrohrhalterung 16 auf die Gewindestangen 17.
□ Stecken Sie die Stehleuchte mit den Gewindestangen 17 in die vormontierten Löcher des Standfußes 13.
☐ Setzen Sie die Fächerscheiben 14 an der Unterseite des Standfußes 13 auf die Gewindestangen 17. Drehen Sie die Muttern 15 mittels Gabelschlüssel im Uhrzeigersinn auf die

Gewindestangen 17, um die Stehleuchte am Standfuß 13 zu fixieren.

Hinweis: Achten Sie darauf, dass Sie die Standrohre 10, 18 und Gewindestangen 17 beim Festziehen der Muttern 15 festhalten.

Hinweis: Achten Sie darauf, dass die Gewindestangen 17 so weit wie möglich eingedreht werden, um einen sicheren Stand der Leuchte zu gewährleisten.

☐ Schieben Sie die Lampengläser 3, 7 über die Fassungen 4, 6. Fixieren Sie diese mittels Schraubringen 2, 8 und Werkzeug 9.
Hinweis: Verwenden Sie zum Einsetzen der Leuchtmittel ein trockenes, fusselfreies Tuch.
Drehen Sie die Leuchtmittel 1, 11 im Uhrzeigersinn in die Fassungen 4, 6 ein.
□ Stecken Sie den Netzstecker 12 in eine vorschriftsmäßig installierte Steckdose.

Ihre Leuchte ist betriebsbereit.

- Leuchte ein-/ausschalten

☐ Schalten Sie den Deckenfluter mittels EIN-/AUS-Schalter 20 ein bzw. aus.
☐ Schalten Sie die Leseleuchte mittels EIN- / AUS-Schalter 19 ein bzw. aus.

●Leuchteausrichten

Biegen Sie die Flexarme 5 der Leseleuchte in die gewünschte Position.

●Leuchtmittelwechseln

WARNING! STROMSCHLAGGEFAHR!

Ziehen Sie den Netzstecker 12 zuerst aus der Steckdose.

⚠ VORSICHT! VERBRENNUNGSGEFAHR!

Lassen Sie die Leuchte zunächst vollständig abkühlen.

Drehen Sie ein defektes Leuchtmittel 1, 11 gegen den Uhrzeigersinn aus der Fassung 4, 6.

Drehen Sie ein neues Leuchtmittel im Uhrzeigersinn in die Fassung.

Hinweis: Verwenden Sie nur 230–240 Volt \~ Energiespar-Leuchtmittel mit einem E14 Sockel und einer Höchstleistung von 9 Watt für die Leseleuchte. Verwenden Sie nur 230–240 Volt \~ Energiespar-Leuchtmittel mit einem E27 Sockel und einer Höchstleistung von 22 Watt für den Deckenfluter.

oder

Verwenden Sie nur 230–240 Volt \~ Leuchtmittel mit einem E14 Sockel und einer Höchstleistung von 25 Watt für die Leseleuchte. Verwenden Sie nur 230–240 Volt \~ Leuchtmittel mit einem E27 Sockel und einer Höchstleistung von 60 Watt für den Deckenfluter.

● Wartung und Reinigung

WARNING! STROMSCHLAGGEFAHR!

Ziehen Sie den Netzstecker 12 zuerst aus der Steckdose.

⚠ VORSICHT! VERBRENNUNGSGEFAHR!

Lassen Sie die Leuchte zunächst vollständig abkühlen.

WARNING! STROMSCHLAGGEFAHR!

Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden.

Benutzen Sie keine Lösungsmittel, Benzin o.ä. Die Leuchte würde hierbei Schaden nehmen.
□ Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.

●Entsorgung

Die Verpackung und das Verpackungsmaterial bestehen ausschließlich aus umweltfreundlichen Materialien. Sie können in den örtlichen Recyclingbehältern entsorgt werden.

Das Symbol der durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung zugeführt werden muss. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Recycling hilft, den Verbrauch von Rohstoffen zu reduzieren und die Umwelt zu entlasten.

● Garantie und Service

Garantieerklärung

3 Jahre Garantie ab Kaufdatum auf dieses Gerät, gilt nur gegenüber dem Ersteinkäufer, nicht übertragbar. Bitte Kassenbon als Nachweis aufbewahren. Die Garantieleistung gilt nur für Material- oder Fabri kationsfehler, nicht aber für Verschleißteile oder für Beschädigungen durch unsachgemäßen Gebrauch. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle telefonisch in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Geräts gewährleistet werden.

Serviceadresse

Briloner Leuchten GmbH

Im Kissen 2, 59929 Brilon, Deutschland

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

IAN 74184

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

Garantie und Service

●Konformitätserklärung CE

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien (Elektromagnetische Verträglichkeit 2004/108/EC, Niederspannungsrichtlinie 2006/95/EC). Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Hersteller
