KW710 - Hobelmaschine BLACK & DECKER - Kostenlose Bedienungsanleitung

Produkttyp	Hobelmaschine
Marke	Black & Decker
Modell	KW710
Betriebsspannung	230 V
Leistung	330 W
Stromaufnahme	1,5 A
Leerlaufdrehzahl	19.000 min⁻¹
Schnittbreite	82 mm
Spantiefe	0 - 0,5 mm
Schalldruckpegel (Lpa)	89,1 dB(A)
Schallleistungspegel (Lwa)	102,1 dB(A)
Gewicht	ca. 3,0 kg
Schutzart	Zweifach isoliert
Messer	Beidseitig verwendbar, HSS oder Hartmetall
Abschrägung	45° V-Nuten in der Grundplatte
Zubehör (optional)	Hobelständer A5511, Spanfangsack A5514, Seitenanschlag A5556
Garantie	2 Jahre (Deutschland, Österreich, Schweiz)
Netzanschluss	Zweipoliges Kabel mit Stecker

Häufig gestellte Fragen - KW710 BLACK & DECKER

Wie schalte ich den Hobel ein und aus?

Drücken Sie den Sperrknopf (2) und anschließend den Ein/Aus-Schalter (1). Zum Ausschalten lassen Sie den Schalter los. Warten Sie den Stillstand der Messer ab, bevor Sie das Gerät ablegen.

Wie stelle ich die Spantiefe ein?

Drehen Sie den Knopf an der Vorderseite des Hobels. Der Einstellbereich beträgt 0-0,5 mm (KW710). Lassen Sie den Knopf in der 'P'-Stellung, wenn der Hobel nicht benutzt wird.

Welche Sicherheitshinweise sind wichtig?

Lesen Sie die Bedienungsanleitung vollständig. Tragen Sie Schutzbrille, enge Kleidung und ggf. Gehörschutz. Verwenden Sie den Hobel nicht in feuchter Umgebung. Ziehen Sie vor dem Messerwechsel den Netzstecker.

Wie wechsle ich die Hobelmesser?

Netzstecker ziehen. Die drei Schrauben des Schneidzylinders lösen, Messer mit Schraubenzieher herausschieben. Neue oder gewendete Messer einsetzen, ausrichten und Schrauben festziehen.

Kann ich mit dem Hobel Abschrägungen machen?

Ja, die vordere Grundplatte hat zwei V-Nuten für 45° Abschrägungen. Die Tiefe wird durch die Spantiefeneinstellung und die Wahl der Rille bestimmt.

Wie installiere ich den Spanfangsack?

Befestigen Sie die Drahtrahmen mit Feststellschrauben an der Seitenplatte, ziehen Sie den Stoffsack darüber (Reißverschluss unten). Schieben Sie die elastische Öffnung über die Kante der Seitenplatte und stecken Sie den Sack auf die Spanauslassöffnung.

Welche Wartung ist erforderlich?

Halten Sie die Kühlschlitze frei. Verwenden Sie keinen übermäßigen Druck. Lassen Sie den Hobel bei Überhitzung zwei Minuten ohne Last laufen. Bewahren Sie das Gerät trocken auf.

Welches Zubehör ist verfügbar?

Original Black & Decker Zubehör: Hobelständer A5511, Spanfangsack A5514, Seitenanschlag A5556 sowie Ersatzmesser HSS A5510 und Hartmetall A5512.

Welche Garantie gilt?

Black & Decker gewährt 2 Jahre Garantie ab Kaufdatum auf Material- und Verarbeitungsfehler, vorausgesetzt das Gerät wird mit Kaufnachweis an eine autorisierte Werkstatt zurückgegeben.

Wo finde ich Kundendienst und Ersatzteile?

Kontaktieren Sie den Black & Decker Zentralkundendienst oder autorisierte Vertragswerkstätten. Weitere Informationen unter www.2helpU.com.

BEDIENUNGSANLEITUNG KW710 BLACK & DECKER

Wir gratulieren Ihnen zu Ihrem neuen Black & Decker Produkt. Bitte lesen Sie die Sicher-heitshinweise und die Gebrauchsanweisung vor dem Gebrauch sorgfältig durch. Falls Sie nach dem Lesen dieser Bedienungsanleitung noch Fragen haben, dann zögern Sie nicht den Zentralkundendienst anzurufen, dessen Telefonnummer Sie auf der Rückseite dieser Bedienungsanleitung finden. Sie können auch eine unserer Vertrags-Werkstätten anrufen. Deren Telefonnummern und weitere Informationen sind im Internet unter www.2helpU.com verfügbar.

ΕΛΛΗΝΙΚΑ

ΣΥΓΧΑΡΗΤΗΡΙΑ!

Bedienungsanleitung für Hobel

SICHERHEITSHINWEISE

Achtung! Beim Arbeiten mit elektrischen Geräten sollten Sie die folgenden vorbeugenden Sicherheitsrichtlinien unbedingt einhalten, um die Gefahr von Feuer, elektrischem Schlag und körperlichen Verletzungen zu vermeiden.

Für sicheres Arbeiten:

• Halten Sie Ihren Arbeitsbereich in Ordnung.
  Unordnung im Arbeitsbereich erhöht die Unfallgefahr.
• Berücksichtigen Sie Umgebungseinflüsse. Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benutzen Sie Elektrowerkzeuge nicht in Bereichen, wo Feuer- oder Brandgefahr bestehen könnte.
• Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen, zum Beispiel mit Rohren, Heizkörpern, Herden, Kühlschränken. Bei extremen Einsatzbedingungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(FI)-Schutzschalters erhöht werden.
• Halten Sie Kinder fern. Lassen Sie andere Personen nicht das Werkzeug oder Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.
• Bewahren Sie Ihre Werkzeuge sicher auf. Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden.
• Überlasten Sie Ihr Werkzeug nicht. Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie das richtige Werkzeug. Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Benutzen Sie Werkzeuge nicht für Zwecke und Arbeiten, für die sie nicht bestimmt sind; Beispiel: Handkreissägen sollen nicht benutzt werden, um Bäume zu fällen oder um Äste zu schneiden.
• Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfaßt werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.
• Benutzen Sie eine Schutzbrille. Verwenden Sie eine Atemmaske bei stauberzeugenden Arbeiten.

• Zweckentfremden Sie nicht das Kabel. Tragen Sie das Werkzeug nicht am Kabel, und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

• Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es wird damit sicherer gehalten als von Ihrer Hand und ermöglicht die Bedienung der Maschine mit beiden Händen.

• Sorgen Sie für sicheren Stand. Vermeiden Sie unnormale Körperhaltungen. Sorgen Sie für sicheren Stand, und halten Sie jederzeit das Gleichgewicht.
• Pflegen Sie Ihre Werkzeuge mit Sorgfalt. Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften und die Hinweise für Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig, und ersetzen Sie beschädigte. Halten Sie Handgriffe trocken und frei von Öl und Fett.
• Ziehen Sie den Netzstecker. Nach der Benutzung, vor der Wartung und für den Zubehörwechsel von - zum Beispiel - Sägeblättern, Bohrern, Messern usw.
• Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind.
• Vermeiden Sie unbeabsichtigten Anlauf. Tragen Sie keine an das Stromnetz angeschlossenen Werkzeuge mit dem Finger am Schalter. Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist.
• Verlängerungskabel im Freien. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
• Seien Sie stets aufmerksam. Beobachten Sie Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie unkonzentriert sind.
• Schließen Sie die Staubabsaugung an. Wenn das Gerät mit einer Staubabsaugung geliefert wird, stellen Sie sicher, daß diese angeschlossen ist und richtig funktioniert, besonders wenn Sie in geschlossenen Räumen arbeiten.
• Kontrollieren Sie Ihr Gerät auf Beschädigungen. Vor weiterem Gebrauch des Werkzeugs sind die Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion zu überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile sollen

DEUTSCH

sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in den Betriebsanleitungen angegeben ist. Beschädigte Schalter müssen in einer Kundendienstwerkstatt ersetzt werden. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten läßt.

• Achtung! Zu Ihrer eigenen Sicherheit benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Werkzeughersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehörteile kann eine persönliche Verletzungsgefahr für Sie bedeuten.
• Lassen Sie Ihr Gerät von anerkannten Fachleuten reparieren. Das Elektrowerkzeug entspricht den geltenden Sicherheitsbestimmungen. Reparaturen sollen nur von qualifiziertem Personal mit Originalersatzteilen durchgeführt werden, da unsachgemäße Reparaturen Verletzungsgefahr für den Benutzer zur Folge haben können.

Bewahren Sie die Sicherheitshinweise gut auf!

ZWEIFACH-ISOLIERUNG

Ihr Gerät ist voll isoliert. Das bedeutet, daß zwei voneinander unabhängige Isolierungsvorkehrungen Sie davor schützen, mit stromführenden Metallteilen in Berührung zu kommen. Dies wird erreicht, indem man eine Isolierbarriere zwischen den elektrischen Teilen und den mechanischen Teilen plaziert. Dadurch stellt die Zweifach - Isolierung für Sie einen guten Schutz vor einem elektrischen Schlag dar.

ELEKTRISCHE SICHERHEIT

Vergewissern Sie sich, daß Ihre Netzspannung der auf dem Typenschild angegebenen Spannung entspricht. Das Werkzeug ist mit einem zweipoligen Kabel und Stecker ausgerüstet.

VERLÄNGERUNGSKABEL

Verwenden Sie nur Verlängerungskabel mit korrekter Verdrahtung und in gutem Betriebszustand. Sie können bis zu 30 Meter Verlängerungskabel verwenden, ohne daß Ihr Gerät dabei an Leistung verliert.

Hinweis: Verwenden Sie nur wenn unbedingt erforderlich ein Verlängerungskabel. Der Einsatz eines nicht korrekten Verlängerungskabels kann zu Brandgefahr oder einem elektrischen Schlag führen. Wenn ein Verlängerungskabel verwendet werden muß,

achten Sie auf die korrekte Verdrahtung und seinen guten Betriebszustand.

AUSGEDIENTE ELEKTROWERKZEUGE UND UMWELTSCHUTZ

Sollte Ihr Elektrowerkzeug eines Tages so intensiv genutzt worden sein, daß es ersetzt werden muß, oder Sie keine Verwendung mehr dafür haben, denken Sie bitte an den Umweltschutz. Elektro-Geräte gehören nicht auf den normalen Hausmüll, sondern können in umweltfreundlicher Weise verwertet werden. Fragen Sie dazu Ihren Black & Decker Händler oder den Black & Decker Zentralkundendienst.

UNSERE KUNDENDIENSTPOLITIK

Kundenzufriedenheit mit Produkt und Service ist unser oberstes Ziel. Wann immer Sie Hilfe oder Beratung brauchen, wenden Sie sich vertrauensvoll an den Black & Decker Zentralkundendienst, unsere Mitarbeiter freuen sich darauf, Ihnen unseren Service anzubieten. Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungsansprüche ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Es ist unser Ziel, alle Black & Decker Kunden mit Ihren Produkten voll zufriedenzustellen. Falls Hilfe oder Rat benötigt wird, kontaktieren Sie bitte Ihre nächstgelegene Black & Decker Vertrags-Werkstatt, die Ihnen gerne weiterhilft. Genauere Informationen über unsere Kundendienstpolitik und eine Liste der Vertrags-Werkstätten sind im Internet unter www.2helpU.com verfügbar. Alternativ können Sie unser Service- und Informationscenter anrufen, dessen Telefonnummer Sie auf der Rückseite dieser Bedienungsanleitung finden.

DIE BLACK & DECKER GARANTIE (DEUTSCHLAND)

Sollten wider Erwarten Defekte auf Grund von Material - oder Verarbeitungsfehler innerhalb von 24 Monaten nach dem Kauf auftreten, garantieren wir die kostenlose Instandsetzung des Gerätes oder nach unserer Entscheidung den kostenlosen Umtausch, vorausgesetzt:

• Das Gerät wird an uns, unseren Zentralkundendienst oder eine unserer autorisierten Vertragswerkstätten mit Kaufnachweis (Rechnung oder Kassenbeleg mit Kaufdatum) zurückgebracht.
• Das Gerät wurde sachgemäß eingesetzt und nur original Black & Decker Zusatzgeräte und Zubehör wurden verwendet, welche ausdrücklich von uns zum Betrieb mit Black & Decker Geräten als

DEUTSCH

geeignet bezeichnet wurden.

- Reparaturen wurden nicht von anderen Personen vorgenommen als von unserem eigenen Service-personal oder autorisierten Vertragswerkstätten. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantie gilt nicht für das Verbrauchszubehör (Bohrer, Schrauberbits, Sägeblätter, Hobelmesser, Trennscheiben und Schleifpapier etc.). Black & Decker bietet Ihnen ein bundesweites Servicenetz durch unseren Zentralkundendienst und autorisierte Vertragswerkstätten an. Es ist unser Bestreben, Ihnen exzellenten Service, schnelle Reparaturen, umfassenden Ersatzteildienst und eine breite Zubehörpalette anzubieten. Die Anschrift unseres Zentralkundendienstes und unserer Vertragswerkstätten finden Sie im jeweils gültigen Katalog.

DIE BLACK & DECKER GARANTIE (ÖSTERREICH)

Wir gratulieren Ihnen zum Kauf dieses hochwertigen Black & Decker Gerätes. Die sorgfältige Erzeugung dieses Qualitätsproduktes erlaubt es uns, Ihnen eine verlängerte Garantiezeit von 2 Jahren ab Kaufdatum zu gewähren. Sollten daher wider Erwarten Defekte aufgrund von Material- oder Verarbeitungsfehler innerhalb dieser 2 Jahre ab Kaufdatum auftreten, so garantieren wir Ihnen die kostenlose Instandsetzung des Gerätes oder, nach unserem Ermessen, den kostenlosen Umtausch, vorausgesetzt daß:

• Das Gerät an unseren Zentralkundendienst oder an eine unserer autorisierten Vertragswerkstätten, zusammen mit der ausgefüllten und datierten Garantiekarte oder mit dem Kaufnachweis (Rechnung oder Kassenbeleg mit Kaufdatum) retourniert wurde.
• Das Gerät sachgemäß eingesetzt wurde und nur Original Black & Decker Zusatzgeräte bzw. Zubehör verwendet wurden, welches ausdrücklich von uns für den Betrieb mit diesem Black & Decker Gerät als geeignet bezeichnet wurde.
• Reparaturen nur von Black & Decker Servicepersonal oder von unseren autorisierten Vertragswerkstätten durchgeführt wurden. Die Garantie gilt nicht für Verbrauchszubehör, wie beispielsweise Bohrer, Sägeblätter, Hobelmesser, Trennscheiben. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

DIE BLACK & DECKER GARANTIE (SCHWEIZ)

Wir gratulieren Ihnen zum Kauf dieses hochwertigen Black & Decker Gerätes. Die sorgfältige Erzeugung

dieses Qualitätsproduktes erlaubt es uns, Ihnen eine verlängerte Garantiezeit von 2 Jahren ab Kaufdatum zu gewähren. Sollten daher wider Erwarten Defekte aufgrund von Material- oder Verarbeitungsfehler innerhalb dieser 2 Jahre ab Kaufdatum auftreten, so garantieren wir Ihnen die kostenlose Instandsetzung des Gerätes oder, nach unserem Ermessen, den kostenlosen Umtausch, vorausgesetzt daß:

• Das Gerät an eine unserer autorisierten Vertragswerkstätten, zusammen mit der ausgefüllten und datierten Garantiekarte oder mit dem Kaufnachweis (Rechnung oder Kassenbeleg mit Kaufdatum) retourniert wurde.
• Das Gerät sachgemäß eingesetzt wurde und nur Original Black & Decker Zusatzgeräte bzw. Zubehör verwendet wurden, welches ausdrücklich von uns für den Betrieb mit diesem Black & Decker Gerät als geeignet bezeichnet wurde.
• Reparaturen nur von einer unserer autorisierten Vertragswerkstätten durchgeführt wurden. Die Garantie gilt nicht für Verbrauchszubehör, wie beispielsweise Bohrer, Sägeblätter, Hobelmesser, Trennscheiben. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

ZUBEHÖR

Benutzen Sie nur original Black & Decker Zubehör, um die optimale Leistung Ihres Gerätes sicherzustellen.

TECHNISCHE DATEN

Der Geräuschpegel Ihres Gerätes entspricht den Bestimmungen der Europäischen Gemeinschaft. Zum Schutz Ihres Gehörs und wenn Sie den Geräuschpegel als unangenehm empfinden - normalerweise ist das bei einem Geräuschpegel von über 85dB (A) der Fall- wird ein angemessener Gehörschutz empfohlen.

KW710 KW715

Betriebsspannung (V) 230 230

Leistung (W) 330 550

Strömung (A) 1.5 2.5

Leerlaufdrehzahl (/min) 19.000 15.000

Schnittbreite (mm) 82 82

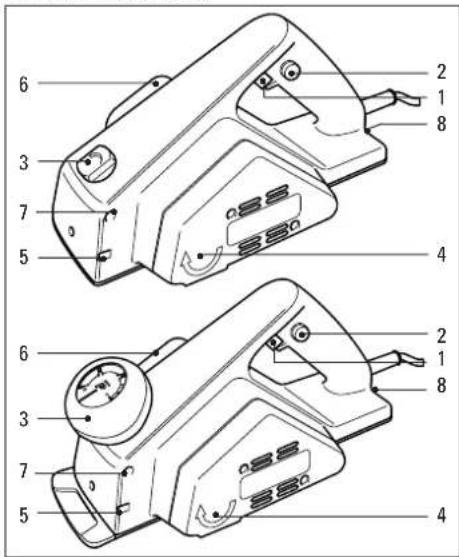

BESCHREIBUNG

1. Ein/Aus-Schalter
2. Sperrknopf
3. Spantiefeneinstellung
4. Antriebsriemenabdeckung
5. Seitenanschlagöffnung
6. Spanauslaßöffnung
7. Loch zum Montieren am Hobelständer
8. Inbusschlüsselhalter

DEUTSCH

Ihr Produkt hat entweder nur einige oder alle diese Teile. Anmerkung: Die Bedienungsanleitung bezieht sich auch auf Katalognummern, die mit einem Buchstaben enden. Einzelheiten zu Ihrem Produkt finden Sie auf dem Verpackungskarton.

Zum Einschalten des Hobels drücken Sie auf den Sperrknopf (2) und drücken den Ein/Aus-Schalter (1) hinein. Zum

Ausschalten des Hobels lösen Sie den Ein/Aus-Schalter. Achtung! Stellen Sie den Hobel est dann ab, wenn die Hobelmesser zum Stillsand gekommen sind.

EINSTELLUNG DER SPANTIEFE

Zur Einstellung der Spantiefe, wie folgt vorgehen:

Drehen Sie den Knopf (3) an der Vorderseite Ihres Hobels. Die Spantiefe beträgt 0-0,5mm (KW710) und 0-1,6mm

(KW715). Lassen Sie den Knopf immer in der 'P' Stellung, wenn Sie den Hobel nicht benutzen. Vor dem Ablegen des Werkzeugs vollständigen Auslauf abwarten.

EINSATZ ALS GLÄTTHOBEL

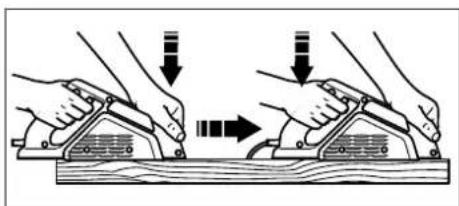

Klammern Sie das zu bearbeitende Material sicher fest. Stellen Sie die gewünschte Spantiefe ein und greifen den Hobel fest mit einer Hand. Fassen Sie mit der anderen Hand den vorderen Griff, falls vorhanden, oder greifen Sie über die Oberseite des Geräts. Achten Sie darauf, daß sie die Finger nicht über die Spanauslaßöffnung halten oder unter das Gerät fassen, wenn sich die Hobelmesser drehen. Um eine glatte saubere Kante zu hobeln, schieben Sie den Hobel immer in Richtung der Holzmaserung. Falls die Holzmaserung in der anderen Richtung verläuft, oder wellig gemasert ist, stellen Sie die Spantiefe so ein, daß bei jedem Zug nur ein sehr dünner Span abgehoben wird. Es ist besser mehrmals über eine Stelle zu gehen, und sehr dünne Späne abzuheben, als einen zu tiefen Schnitt zu versuchen. Um das beste Ergebnis zu erzielen, sollten Sie an Abfallholz üben. Um den Hobel gerade zu halten, drücken Sie das Gerät beim Beginn des Zugs vorne fest herunter. Drücken Sie am Ende des Zugs die Hinterseite des Hobels herunter. Starten Sie Ihren Hobel nicht, wenn die Hobelmesser im Kontakt mit dem Werkstück sind. Schieben Sie den Hobel gleichmäßig vor, bis die Hobelmesser in das Holz greifen.

Nehmen Sie beim Hobeln immer die korrekte Stellung ein. Dadurch erzielen Sie einen guten Abschluß. Stehen Sie mit gespreizten Beinen direkt hinter dem Werkstück. Halten Sie den Hobel rechtwinklig zur Arbeitsfläche Ihres Werkstücks. Verlagern Sie während des Hobelns Ihr Körpergewicht so nach vorne, daß es am Ende des Zugs problemlos von Ihrem linken Fuß getragen wird. Markieren Sie beim Hobeln mit einem Bleistift die Linie bis zu der Sie überschüssiges Material entfernen. Überprüfen Sie das Material alle paar Züge mit einem Winkelmesser um sicherzugehen, daß Sie das Holz eben abhobeln. Hobeln Sie das Ende des Maserung in gewisser Entfernung von der Kante ab um das Abbrechen von Ecken zu verhindern.

DEUTSCH

ABSCHRÄGEN VON ECKEN

Die vordere Grundplatte des Hobels ist mit zwei 'V' Rillen ausgestattet. Diese ermöglichen Ihnen das Abschrägen von

Ecken in einem 45° Winkel. Die Spantiefeneinstellung macht das Abschrägen auf unterschiedliche Tiefen in folgender Weise möglich:

Tiefe der Abschrägung Methode

0mm-2,2mm Verwenden Sie nur die Spantiefeneinstellung ohne die Kante des Holzes durch die "V" Rille zu führen.

2,2mm-3,6mm Führen Sie das Holz durch die kleine "V" Rille und stellen die Spantiefe ein, um die gewünschte Tiefe der Abschrägung erhalten.

3,6mm-5,0mm Führen Sie das Holz durch (3mm-3,7mm bei KW710) die große "V" Rille und stellen die Spantiefe ein, um die gewünschte Tiefe der Abschrägung zu erhalten.

AUSWECHSELN DER MESSER

Ist die gehobelte Oberfläche rauh oder uneben sind die Messer auszuwechseln. Wie folgt vorgehen:

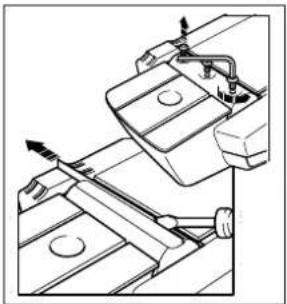

Ziehen Sie den Netzstecker aus der Steckdose. Lösen Sie die drei Schrauben des Schneidzylinders. Schieben Sie die Messer mit einem Schraubenzieher aus dem Zylinder heraus. Die mitgelieferten

Messer sind beidseitig verwendbar. Verwenden Sie beide Seiten, bevor Sie die Messer wegwerfen. Schieben Sie das Messer in den Zylinder und richten es auf das Gehäuse des Hobels ein. Ziehen Sie die drei Schrauben anschließend wieder fest. Wiederholen Sie die Schritte für das zweite Messer.

INSTALLIEREN DES SPANFANGSACKS

Um den Spanfangsack zu montieren (als Zubehörteil erhältlich), wie folgt vorgehen:

Befestigen Sie die beiden Drahtrahmen mit vier Feststell- schrauben an der Seitenplatte.

Ziehen Sie den Stoffsack über die Drahtrahmen und achten dabei darauf, daß sich der Reißverschluß

unten befindet. Installieren Sie die elastische Öffnung über die Kante der Seitenplatte und schieben den zusammengesetzten Sack auf die Spanauslaßöffnung an der Seite des Hobels. Öffnen Sie zum Entleeren des Spanfangsacks den Reißverschluß.

WERKZEUGPFLEGE

Üben Sie auf den Hobel keinen übermäßigen Druck aus. Dadurch kann es zur Überlastung des Hobels kommen. Wird das Gerät zu heiß, lassen Sie es zwei Minuten lang ohne Last laufen. Sorgen Sie dafür, daß die Kühlschlitze im Motorgehäuse immer frei sind.

ZUBEHÖR

A5511 Hobelständer A5514 Spanfangsack A5556 Seitenanschlag A5510 Hobelmesser, HSS (2 Stück) A5512 Hobelmesser, Hartmetal (2 Stück)

EU KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, daß die folgenden Elektrowerkzeuge: KW710, KW715 der Richtlinie 98/37/EC, 89/336/EEC, 73/23/EEC, EN50144, EN55014-1, EN55014-2 entsprechen Lpa (Schalldruck) 89.1dB (A) Lpa (Schalleistung) 102.1dB (A) Gewichteter Effektivwert der Beschleunigung <2.5m/s²

Eine Black & Decker-Politik ist die fortlaufende Verbesserung unserer Produkte und daher nehmen wir uns das Recht, Produkt-Spezifizierungen fristlos zu ändern.
