G 3120 - Papierschneider OLYMPIA - Kostenlose Bedienungsanleitung

Produkttyp	Manuelle Guillotine-Papierschneidemaschine
Marke	Olympia
Modell	G 3120
Schnittlänge	310 mm
Schnittleistung (Papier 80 g/m²)	20 Blatt
Abmessungen (L x B x H)	385 x 405 x 300 mm
Gewicht	2,7 kg
Energieversorgung	Keine (manuell)
Unterstützte Materialien	Papier, Karten, Fotopapier, laminierte Blätter
Sicherheitselemente	Plexiglas-Klingenschutz, Druckbalken mit Fingerschutz, Verriegelung der Guillotine
Pflege und Reinigung	Oberflächen mit einem leicht feuchten Tuch reinigen; Klinge mit einer weichen Bürste reinigen; keine aggressiven Reinigungsmittel verwenden
Einstellung der Guillotine	Einstellschraube zum Anpassen der Spannung (festziehen wenn zu locker, lockern wenn schwer zu betätigen)
Garantie	Bei Defekt im Originalkarton mit Kaufbeleg an den Händler zurückgeben
Ersatzteile und Reparierbarkeit	Klinge nicht vom Benutzer austauschbar; Klinge nicht fetten oder schärfen
Wichtige Sicherheitshinweise	Vor Gebrauch Anleitung lesen; auf ebener Fläche verwenden; Klinge nicht berühren; beide Hände verwenden; lose Kleidung und Schmuck fernhalten; Heftklammern/Büroklammern entfernen; außerhalb der Reichweite von Kindern

Häufig gestellte Fragen - G 3120 OLYMPIA

Wie installiere ich den Klingenschutz des Olympia G 3120 Papierschneiders?

Vor dem ersten Gebrauch die Schrauben des Druckbalkens entfernen, das Schutzpapier von der Plexiglas-Klinge abziehen, die Guillotine entriegeln, indem man die Verriegelung im Uhrzeigersinn dreht, sie leicht anheben, dann den Schutz von hinten einführen, dabei die Schraubenlöcher ausrichten. Mit den Schrauben befestigen, ohne zu fest anzuziehen.

Wie benutze ich den Papierschneider G 3120 richtig?

Stellen Sie das Gerät auf eine ebene und stabile Fläche. Entriegeln Sie die Guillotine, heben Sie sie an, legen Sie das Papier unter den Druckbalken und senken Sie den Griff zum Schneiden. Nach Gebrauch die Guillotine unter der Plattform verriegeln, indem Sie die Verriegelung gegen den Uhrzeigersinn drehen.

Wie stelle ich die Spannung der Guillotine ein, wenn sie zu locker oder zu straff ist?

Wenn die Guillotine nicht in der oberen Position bleibt, drehen Sie die Einstellschraube langsam mit einem geeigneten Werkzeug fest. Wenn sie sich schwer betätigen lässt, lockern Sie die Schraube. Testen Sie nach jeder Einstellung unter Beachtung der Sicherheitshinweise.

Was ist die Schnittleistung des Modells G 3120?

Die maximale Kapazität beträgt 20 Blatt Normalpapier (80 g/m²). Die Schnittlänge beträgt 310 mm.

Wie reinige ich den Olympia G 3120 Papierschneider?

Reinigen Sie die Oberflächen mit einem leicht feuchten Tuch. Für die Klinge verwenden Sie vorsichtig eine weiche Bürste. Verwenden Sie niemals aggressive oder chemische Reinigungsmittel.

Welche Sicherheitsvorkehrungen sind zu beachten?

Berühren Sie niemals die Klinge. Verwenden Sie immer beide Hände. Halten Sie lose Kleidung, Krawatten, Schmuck und lange Haare fern. Entfernen Sie Heftklammern und Büroklammern vor dem Schneiden. Nicht verwenden, wenn der Druckbalken fehlt. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

Kann ich auch andere Materialien als Papier schneiden?

Ja, dieser Papierschneider ist zum Schneiden von Papier, Karten, Fotopapier und laminierten Blättern konzipiert. Verwenden Sie ihn nicht für andere Materialien wie Metall oder Hartplastik.

Was tun bei einem Defekt des Geräts?

Geben Sie das Gerät im Originalkarton mit dem Kaufbeleg an den Händler zurück, bei dem Sie es gekauft haben. Die Garantie deckt Herstellungsfehler ab.

Wie verwende ich die Papierführung?

Entriegeln Sie die Verriegelung der Führung, schieben Sie sie auf der Schiene bis zur gewünschten Position, unterstützt durch die Raster, und verriegeln Sie sie. Sie dient als Anschlag zum Ausrichten des Papiers.

Welche Abmessungen und welches Gewicht hat der G 3120?

Die Abmessungen betragen 385 x 405 x 300 mm und das Gewicht beträgt 2,7 kg.

BEDIENUNGSANLEITUNG G 3120 OLYMPIA

DE Bedienungsanleitung
GB Operating Manual
FR Mode d'emploi
ES Manual de instrucciones

Wichtige Sicherheits-hinweise

Lesen Sie diese Hinweise bitte sorgfältig und beachten Sie diese bei der Handhabung des Geräts.

1. Bewahren Sie die Bedienungsanleitung für die zukünftige Benutzung auf.
2. Stellen Sie das Gerät vor der Verwendung auf einem ebenen und stabilen Arbeitsplatz auf.
3. Fassen Sie das Gerät beim Bewegen oder Wegstellen auf keinen Fall am Messer an.
4. Bedienen Sie das Gerät immer mit zwei Händen.
5. Halten Sie lose Teile von Bekleidung, Kra- watten, Schmuck, langes Haar oder andere lose Gegenstände vom Gerät fern.
6. Entfernen Sie vor dem Zuschneiden eventuell vorhandene Heft- und/oder Büroklammern.
7. Das Messer darf weder geschmiert noch geschliffen werden.
8. Benutzen Sie das Gerät nicht, wenn die Andruckleiste nicht festgelegt ist.

1. Ist das Messer beschädigt, darf das Gerät nicht verwendet werden.

2. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

3. Das Gerät ist nicht für das Schneiden von Finger- oder Fußnägeln vorgesehen.

●Bestimmungsgemäße Verwendung

Dieser Hebelschneider darf nur zum Zuschneiden von Papier, Fotopapier und Laminierfolien benutzt werden.

Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig.

●Nicht bestimmungsge- mäße Verwendung

Schneiden Sie ausschließlich Materialien zu, die den Angaben in den Technischen Daten entsprechen. Jede andere Verwendung als die in Bestimmungsgemäße Verwendung beschriebene gilt als nicht bestimmungsgemäß.

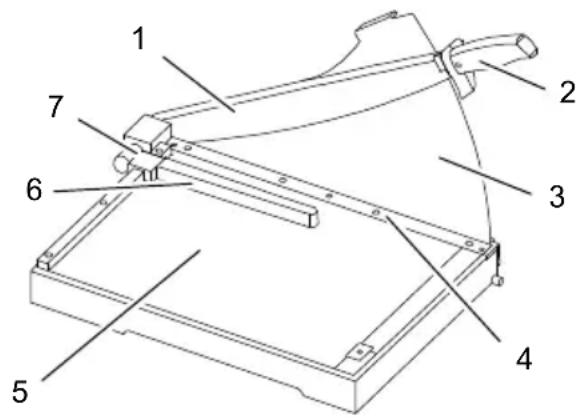

- Übersicht der Bedienelemente

1. Schneidehebel
2. Griff des Schneidehebels
3. Plexiglas-Messerschutz
4. Andruckleiste mit Fingerschutz
5. Rasterungen und Messeinrichtungen
6. Papierführung
7. Verriegelung für Papierführung

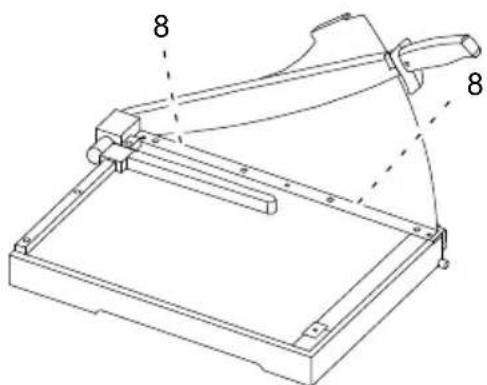

●Messerschutz montieren

Bevor Sie den Hebelschneider verwenden, montieren Sie zuerst den Plexiglas-Messerschutz, um sich vor dem scharfen Messer zu schützen.

1. Entnehmen Sie das Gerät vorsichtig der Verpackung.
2. Entfernen Sie die Schrauben (8) aus der Andruckleiste (4).
3. Entfernen Sie das Schutzpapier vom Plexiglas-Messerschutz (3).
4. Entriegeln Sie den Schneidehebel (1), in- dem Sie die Verriegelung (9) im Uhrzeiger- sinn drehen.
5. Ziehen Sie den Schneidehebel (1) etwas nach oben. Setzen Sie den Plexiglas-Messerschutz (3) vorsichtig von hinten so ein, dass der Schutz am Messer anliegt.

Hinweis: Am Griff (2) befindet sich eine kleine Nase, die auf der linken Seite des Plexiglas-Messerschutzes (3) sein muss. Bewegen Sie die Abdeckung so, dass die Schraubenlöcher mit dem jeweiligen Gewinde fluchten.

Achtung: Sachschaden! Der Plexiglas-Messerschutz (3) kann beschädigt werden. Ziehen Sie die Schrauben nicht zu fest an.

1. Fixieren Sie den Plexiglas-Messerschutz (3) mit den Schrauben (8) an der Andruckleiste (4).

●Hebelschneider

1. Entnehmen Sie das Gerät vorsichtig der Verpackung.

Achtung: Verletzungsgefahr! Das Messer des Hebelschneiders ist sehr scharf! Niemals in das Messer des Hebelschneiders fassen.

1. Stellen Sie das Gerät vor der Verwendung auf einem ebenen und stabilen Arbeitsplatz auf.

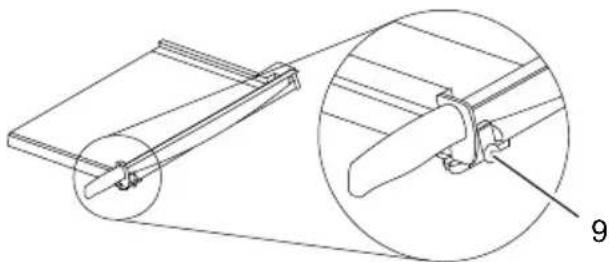

Hinweis: Der Schneidehebel (1) ist an der Unterseite des Schneidebretts arretiert.

1. Entriegeln Sie den Schneidehebel (1), in- dem Sie die Verriegelung (9) im Uhrzeiger- sinn drehen.

1. Bewegen Sie den Schneidehebel (1) mit dem Griff (2) nach oben.

2. Legen Sie das zu schneidende Material an die gewünschte Position unter die Andruckleiste (4) und drücken Sie die Andruckleiste nach unten.

3. Schneiden Sie das Material, indem Sie den Schneidehebel (1) mit dem Griff (2) nach unten bewegen.

Achtung: Verletzungsgefahr! Das Messer des Hebelschneiders ist sehr scharf! Niemals in das Messer des Hebelschneiders fassen.

Hinweis: Nach dem Zuschneiden muss der Schneidehebel (1) wieder an der Unterseite des Schneidebretts verriegelt werden.

1. Bewegen Sie den Schneidehebel (1) mit dem Griff (2) ganz nach unten. Verriegeln Sie den Schneidehebel, indem Sie die Ver-

riegelung (9) gegen den Uhrzeigersinn drehen.

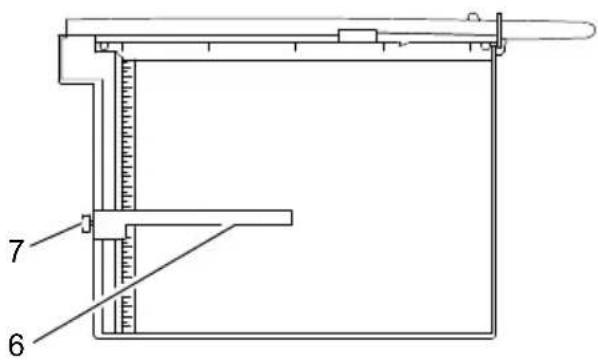

●Papierführung

1. Lösen Sie die Verriegelung (7) der Papierführung (6).
2. Schieben Sie die Papierführung (6) vorsichtig auf die Schiene.

Hinweis: Verschieben Sie die Papierführung (6) nicht, wenn die Verriegelung (7) nicht gelöst ist.

1. Positionieren Sie die Papierführung (6) mit Hilfe der Rasterungen und Messeinrichtungen (5).
   Hinweis: Die Papierführung (6) kann in der Schiene stufenlos verstellt werden.
2. Verriegeln Sie die Papierführung (6). Die Papierführung dient als Anschlag für das zu schneidende Material.

●Technische Daten
Schneidelänge (mm)

G 3640	360
G 4640 460
G 3120 310
G 4420 448
G 4415 448
G 3115 310

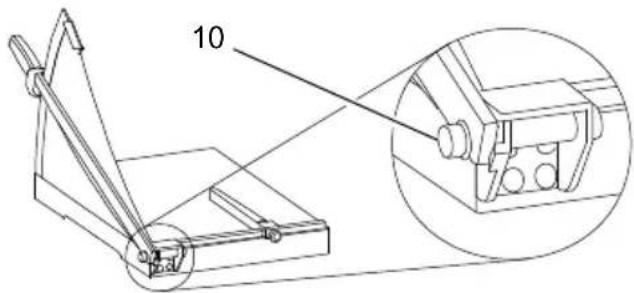

●Schneidehebel einstellen

Nach einiger Zeit der Benutzung geht der Schneidehebel (1) zu leichtgängig und hält sich nicht mehr selbst in Position. Dann ist es erforderlich den Schneidehebel (1) neueinzustellen.

1. Ziehen Sie die Schraube (10) mit einem geeigneten Werkzeug langsam fester.

Hinweis: Testen Sie unter Beachtung der Sicherheitshinweise, ob der Schneidehebel in Position bleibt. Geht der Schneidehebel zu schwergängig, lösen Sie die Schraube (10) mit einem geeigneten Werkzeug langsam.

Schnittleistung Blatt (80 g / m²)

G 3640	40
G 4640 40
G 3120 20
G 4420 20
G 4415 15
G 3115 15

Abmessungen (L x B x H) (mm)

G 3640	294 x 630 x 360
G 4640 394 x 730 x 370
G 3120 385 x 405 x 300
G 4420 360 x 535 x 445
G 4415 360 x 535 x 445
G 3115 385 x 410 x 445

Gewicht (kg)

Achtung: Verletzungsgefahr! Das Messer des Hebelschneiders ist sehr scharf! Reinigen Sie das Messer des Hebelschneiders mit größter Vorsicht!

Reinigen Sie das Geräteoberflächen mit einem leicht angefeuchtetem Tuch. Reinigen Sie das Messer vorsichtig mit einem weichen Pinsel.

Verwenden Sie zur Reinigung des Geräts keine aggressiven Reinigungsmittel oder Chemikalien.

- Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen.

Das Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

●Garantie

Lieber Kunde,

wir freuen uns, dass Sie sich für ein Qualitätsprodukt der Marke Olympia entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

• Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
• Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
• Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

0180 5 007514

(Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal 42 ct/Min. aus den Mobilfunknetzen)

Oft kann unser Fachpersonal telefonisch weiterhelfen.

- Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden:

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.
