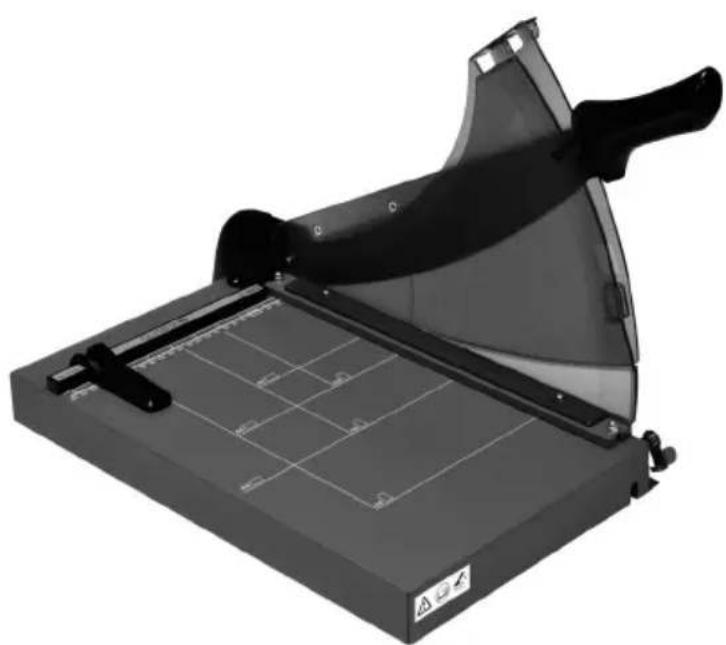

G 3640 - Papierschneider OLYMPIA - Kostenlose Bedienungsanleitung

Produkttyp	Papierschneidemaschine (Guillotine)
Marke	Olympia
Modell	G 3640
Schnittlänge	360 mm (ca.)
Schnittleistung	Bis zu 15 Blatt 80 g/m² Papier
Abmessungen (B x T x H)	500 x 300 x 150 mm (ca.)
Gewicht	5 kg (ca.)
Stromversorgung	Manueller Betrieb (kein Strom erforderlich)
Hauptfunktionen	Papier beschneiden, Fotos schneiden, Basteln
Sicherheitsmerkmale	Klingenverriegelung, Schutzvorrichtung, automatischer Klingenrücklauf
Material	Metallsockel mit Kunststoffkomponenten
Wartung	Klinge nach Gebrauch mit trockenem Tuch abwischen; gelegentlich schmieren
Ersatzteile verfügbar	Ersatzklingen, Schneidestreifen
Reparierbarkeit	Klingenwechsel durch Benutzer möglich; professionelle Reparatur bei anderen Problemen
Mitgeliefertes Zubehör	Schneidematte, Klingenschutz
Verwendungszweck	Büro, Schule, Heimwerken
Zertifizierungen	CE (angenommen)

Häufig gestellte Fragen - G 3640 OLYMPIA

Wie wechsle ich die Klinge der Olympia G 3640?

Zum Wechseln der Klinge legen Sie die Guillotine auf eine ebene Fläche. Lösen Sie die Klingenverriegelung und entfernen Sie vorsichtig den Klingenschutz. Schrauben Sie die Klingenbefestigungsschrauben (normalerweise 2-3) heraus, entnehmen Sie die alte Klinge und setzen Sie eine neue ein. Ziehen Sie die Schrauben fest und setzen Sie den Schutz wieder auf. Tragen Sie immer schnittfeste Handschuhe.

Welche maximale Papierstärke kann die G 3640 schneiden?

Die Olympia G 3640 kann bis zu 15 Blatt normales 80 g/m² Papier auf einmal schneiden. Dickeres Papier oder Karton erfordert möglicherweise weniger Blätter. Vermeiden Sie das Schneiden von Materialien dicker als 2 mm.

Wie reinige und warte ich die Guillotine?

Wischen Sie die Klinge regelmäßig mit einem trockenen, fusselfreien Tuch ab. Verwenden Sie kein Wasser oder Lösungsmittel, da diese die Klinge beschädigen könnten. Geben Sie gelegentlich einen Tropfen leichtes Maschinenöl auf die Drehpunkte. Reinigen Sie die Basis mit einem feuchten Tuch.

Ist die Klinge austauschbar? Wo bekomme ich Ersatzteile?

Ja, die Klinge ist austauschbar. Ersatzteile (Klingen und Schneidestreifen) können bei Olympia oder autorisierten Händlern bestellt werden. Überprüfen Sie die Teile nummern im Handbuch.

Welche Sicherheitsvorkehrungen sollte ich beim Gebrauch der Guillotine treffen?

Halten Sie die Hände stets vom Schneidebereich fern. Verwenden Sie den Klingenschutz und die Verriegelung, wenn die Maschine nicht benutzt wird. Schneiden Sie niemals ohne Schutz. Stellen Sie sicher, dass die Basis stabil ist. Halten Sie Kinder fern.

Kann ich auch andere Materialien als Papier schneiden?

Die G 3640 ist für Papier, Karton und Fotos ausgelegt. Schneiden Sie kein Plastik, Metall oder Stoff, da dies die Klinge beschädigen und die Garantie ungültig machen kann.

Wie richte ich Papier für präzise Schnitte aus?

Verwenden Sie die Gittermarkierungen auf der Basisplatte und die Seitenführung, um das Papier auszurichten. Einige Modelle haben eine Klemme, um das Papier zu fixieren. Stellen Sie den Anschlag für wiederholte Schnitte ein.

Was bedeutet die Modellnummer G 3640?

Die Modellnummer gibt normalerweise die Schnittlänge an: G 3640 deutet auf eine maximale Schnittlänge von 360 mm (ca. 14 Zoll) hin. Die '40' könnte die Serie oder Version bezeichnen.

Die Klinge schneidet nicht gerade. Was soll ich tun?

Überprüfen Sie zunächst, ob die Klinge stumpf oder beschädigt ist. Wenn ja, ersetzen Sie sie. Stellen Sie sicher, dass das Papier richtig ausgerichtet ist und die Klemme es festhält. Wenn das Problem bestehen bleibt, muss möglicherweise der Schneidestreifen ausgetauscht werden.

Benötigt die Guillotine Strom?

Nein, die Olympia G 3640 ist eine manuelle Guillotine, die durch Herunterdrücken des Griffs bedient wird. Sie benötigt keine Stromquelle.

BEDIENUNGSANLEITUNG G 3640 OLYMPIA

DE Bedienungsanleitung
GB Operating Manual

Wichtige Sicherheits-hinweise

Lesen Sie diese Hinweise bitte sorgfältig und beachten Sie diese bei der Handhabung des Geräts.

1. Bewahren Sie die Bedienungsanleitung für die zukünftige Benutzung auf.
2. Stellen Sie das Gerät vor der Verwendung auf einem ebenen und stabilen Arbeitsplatz auf.
3. Fassen Sie das Gerät beim Bewegen oder Wegstellen auf keinen Fall am Messer an.
4. Bedienen Sie das Gerät immer mit zwei Händen.
5. Halten Sie lose Teile von Bekleidung, Kra- watten, Schmuck, langes Haar oder andere lose Gegenstände vom Gerät fern.
6. Entfernen Sie vor dem Zuschneiden eventuell vorhandene Heft- und/oder Büroklammern.
7. Das Messer darf weder geschmiert noch geschliffen werden.
8. Benutzen Sie das Gerät nicht, wenn die Andruckleiste nicht festgelegt ist.

1. Ist das Messer beschädigt, darf das Gerät nicht verwendet werden.

2. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

3. Das Gerät ist nicht für das Schneiden von Finger- oder Fußnägeln vorgesehen.

●Bestimmungsgemäße Verwendung

Dieser Hebelschneider darf nur zum Zuschneiden von Papier, Fotopapier und Laminierfolien benutzt werden.

Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig.

●Nicht bestimmungsge- mäße Verwendung

Schneiden Sie ausschließlich Materialien zu, die den Angaben in den Technischen Daten entsprechen. Jede andere Verwendung als die in Bestimmungsgemäße Verwendung beschriebene gilt als nicht bestimmungsgemäß.

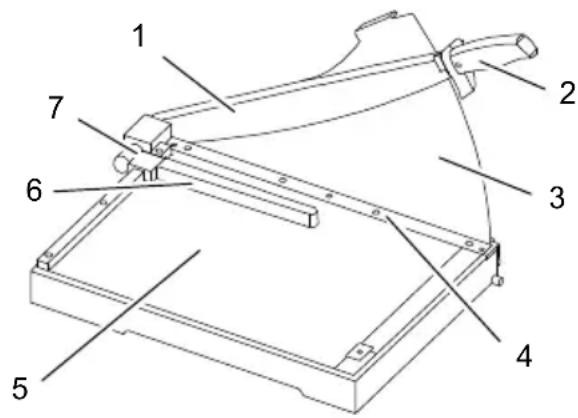

- Übersicht der Bedienelemente

1. Schneidehebel
2. Griff des Schneidehebels
3. Plexiglas-Messerschutz
4. Andruckleiste mit Fingerschutz
5. Rasterungen und Messeinrichtungen
6. Papierführung
7. Verriegelung für Papierführung

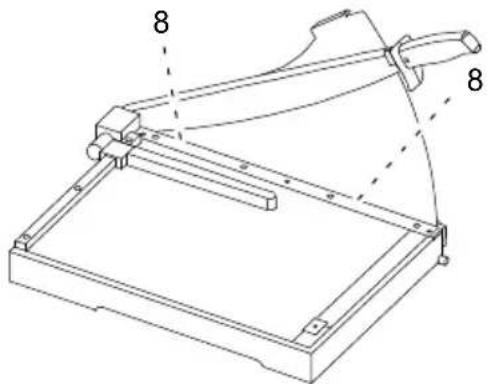

●Messerschutz montieren

Hinweis: Die folgende Beschreibung gilt nur für die Modelle G 4420, G 3120, G 3640 und G 4640.

Bevor Sie den Hebelschneider verwenden, montieren Sie zuerst den Plexiglas-Messerschutz, um sich vor dem scharfen Messer zu schützen.

1. Entnehmen Sie das Gerät vorsichtig der Verpackung.
2. Entfernen Sie die Schrauben (8) aus der Andruckleiste (4).
3. Entfernen Sie das Schutzpapier vom Plexiglas-Messerschutz (3).
4. Entriegeln Sie den Schneidehebel (1), in- dem Sie die Verriegelung (9) im Uhrzeiger- sinn drehen.
5. Ziehen Sie den Schneidehebel (1) etwas nach oben. Setzen Sie den Plexiglas-Messerschutz (3) vorsichtig von hinten so ein, dass der Schutz am Messer anliegt.

Hinweis: Am Griff (2) befindet sich eine kleine Nase, die auf der linken Seite des Plexiglas-Messerschutzes (3) sein muss. Bewegen Sie die Abdeckung so, dass die Schraubenlöcher mit dem jeweiligen Gewinde fluchten.

Achtung: Sachschaden! Der Plexiglas-Messerschutz (3) kann beschädigt werden. Ziehen Sie die Schrauben nicht zu fest an.

1. Fixieren Sie den Plexiglas-Messerschutz (3) mit den Schrauben (8) an der Andruckleiste (4).

●Hebelschneider

1. Entnehmen Sie das Gerät vorsichtig der Verpackung.

Achtung: Verletzungsgefahr! Das Messer des Hebelschneiders ist sehr scharf! Niemals in das Messer des Hebelschneiders fassen.

1. Stellen Sie das Gerät vor der Verwendung auf einem ebenen und stabilen Arbeitsplatz auf.

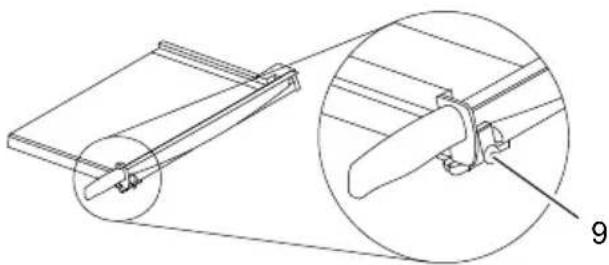

   Hinweis: Der Schneidehebel (1) ist an der Unterseite des Schneidebretts arretiert.
2. Entriegeln Sie den Schneidehebel (1), in- dem Sie die Verriegelung (9) im Uhrzeiger- sinn drehen.

1. Bewegen Sie den Schneidehebel (1) mit dem Griff (2) nach oben.
2. Legen Sie das zu schneidende Material an die gewünschte Position unter die Andruckleiste (4) und drücken Sie die Andruckleiste nach unten.
3. Schneiden Sie das Material, indem Sie den Schneidehebel (1) mit dem Griff (2) nach unten bewegen.

Achtung: Verletzungsgefahr! Das Messer des Hebelschneiders ist sehr scharf! Niemals in das Messer des Hebelschneiders fassen.

Hinweis: Nach dem Zuschneiden muss der Schneidehebel (1) wieder an der Unterseite des Schneidebretts verriegelt werden.

1. Bewegen Sie den Schneidehebel (1) mit dem Griff (2) ganz nach unten. Verriegeln Sie den Schneidehebel, indem Sie die Verriegelung (9) gegen den Uhrzeigersinn drehen.

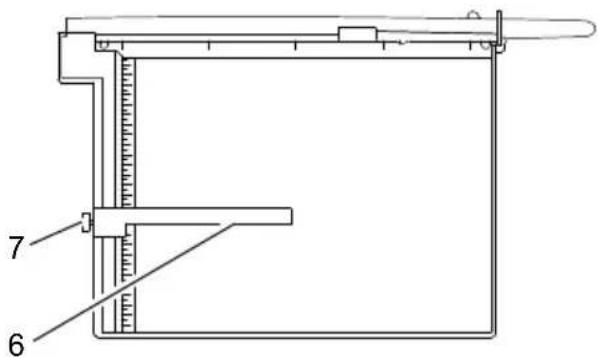

●Papierführung

1. Lösen Sie die Verriegelung (7) der Papierführung (6).
2. Schieben Sie die Papierführung (6) vorsichtig auf die Schiene.

Hinweis: Verschieben Sie die Papierführung (6) nicht, wenn die Verriegelung (7) nicht gelöst ist.

1. Positionieren Sie die Papierführung (6) mit Hilfe der Rasterungen und Messeinrichtungen (5).

Hinweis: Die Papierführung (6) kann in der Schiene stufenlos verstellt werden.

1. Verriegeln Sie die Papierführung (6). Die Papierführung dient als Anschlag für das zu schneidende Material.

●Technische Daten

Schneidelänge (mm)

G 3640	360
G 4640 460
G 3120 310
G 4420 448
G 4415 448
G 3115 310

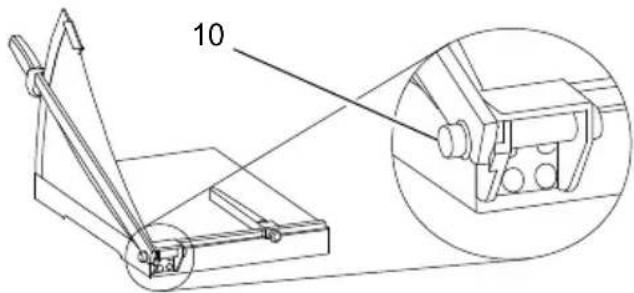

●Schneidehebel einstellen

Nach einiger Zeit der Benutzung geht der Schneidehebel (1) zu leichtgängig und hält sich nicht mehr selbst in Position. Dann ist es erforderlich den Schneidehebel (1) neueinzustellen.

1. Ziehen Sie die Schraube (10) mit einem geeigneten Werkzeug langsam fester.

Hinweis: Testen Sie unter Beachtung der Sicherheitshinweise, ob der Schneidehebel in Position bleibt. Geht der Schneidehebel zu schwergängig, lösen Sie die Schraube (10) mit einem geeigneten Werkzeug langsam.

Schnittleistung Blatt (80 g / m²)

G 3640	40
G 4640 40
G 3120 20
G 4420 20
G 4415 15
G 3115 15

Abmessungen (L x B x H) (mm)

G 3640	294 x 630 x 360
G 4640 394 x 730 x 370
G 3120 385 x 405 x 300
G 4420 360 x 535 x 445
G 4415 360 x 535 x 70
G 3115 385 x 410 x 70

Gewicht (kg)

Achtung: Verletzungsgefahr! Das Messer des Hebelschneiders ist sehr scharf! Reinigen Sie das Messer des Hebelschneiders mit größter Vorsicht!

Reinigen Sie das Geräteoberflächen mit einem leicht angefeuchtetem Tuch. Reinigen Sie das Messer vorsichtig mit einem weichen Pinsel.

Verwenden Sie zur Reinigung des Geräts keine aggressiven Reinigungsmittel oder Chemikalien.

Olympia Business Systems Vertriebs GmbH

Zum Kraftwerk 1

45527 Hattingen

GERMANY

Stand der Informationen

09/2014

●Garantie

Lieber Kunde,

wir freuen uns, dass Sie sich für ein Qualitätsprodukt der Marke Olympia entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

• Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
• Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
• Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

0180 5 007514

(Kosten aus dem dt. Festnetz bei Druckle- gung: 14 ct/Min., maximal 42 ct/Min. aus den Mobilfunknetzen)

Oft kann unser Fachpersonal telefonisch weiterhelfen.

- Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden:

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.
